共板法兰风管简介
图解共板法兰风管
图解共板法兰风管共板式法兰风管又称无法兰风管，其制作形式比传统的矩形风管加工速度更快捷、更方便、更小的漏风率。
共板法兰主要由角码、法兰夹，及与风管一体相连的法兰连接，这种形式风管虽然造价较低（减少了角钢用量，减少了制作角钢法兰的人工用量），但是实际应用起来不如角钢法兰牢固，漏风量也较大，且必须通过机床进行加工，手工制作几乎不能实现它的制作，通常只应用于新风系统，空调系统等，排烟系统还是经常用角钢法兰连接的风管。
但是人防工程是绝对不允许用共板法兰连接。
共板法兰流水线生产设备：风管制作：共板法兰整体示意：共板法兰制作流程：共板法兰配件安装图：注：风管与设备连接一律采用顶丝卡连接。
风管共板法兰制作类型--A：外翻边风管共板法兰制作类型—B：内翻边带立面加筋风管共板法兰制作类型—C：内翻边带立面加筋风管成型--连接(联合角咬口)风管成型--连接(按扣式咬口)两片式：风管加固—管内加固风管加固—管内加固：M10镀锌通丝杆风管加固—管内加固：金属套管1、金属套管加固具有较好抗压强度，常用于负压风管加固；2、套管材质为δ=1mm薄壁电线管。
风管加固—管外加固风管加固—管外加固：Z型加固风管加固—管外加固：V型加固风管加固—管外加固：风管轧制加强肋对于共板法兰矩形风管，流水线生产常采用此中管外加固方式。
风管法兰垫料安装方法：风管法兰四角密封安装：风管安装：1、专业化辅材共板法兰装嵌及安装共板法兰装嵌及安装现场安装流程：L板与L板咬边→装角码→贴法兰密封条→上螺栓螺帽→上法兰弹簧夹→法兰绝热→风管吊装→风管系统检测。
检测：弹簧夹连接风管时间距布置：顶丝卡连接风管时间距布置：风管安装检查：1、风管与配件的咬口缝紧密，宽度一致，折角平直，圆弧均匀，两端面平行；2、风管无明显扭曲与翘角，表面应平整，凹凸不大于10mm；3、风管外径或外边长的允许偏差：当小于等于300mm 时，为2mm；当大于300mm时，为3mm；4、风管管口平面度允许偏差为2mm；5、矩形风管两条对角线的长度不应大于3mm；6、共板法兰的折边应平直，弯曲度不应大于5/1000；7、角铁与共板法兰四角接口的固定应稳固，紧贴，端面应平整，相连处不应有缝隙大于2mm的连续透缝。

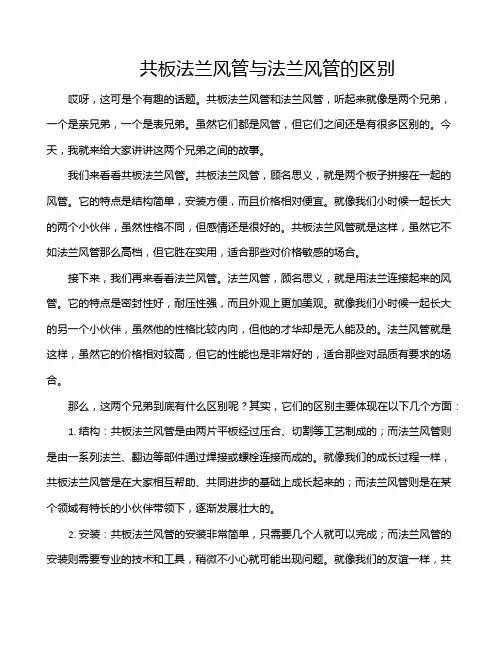

共板法兰风管与法兰风管的区别
共板法兰风管与法兰风管的区别哎呀，这可是个有趣的话题。
共板法兰风管和法兰风管，听起来就像是两个兄弟，一个是亲兄弟，一个是表兄弟。
虽然它们都是风管，但它们之间还是有很多区别的。
今天，我就来给大家讲讲这两个兄弟之间的故事。
我们来看看共板法兰风管。
共板法兰风管，顾名思义，就是两个板子拼接在一起的风管。
它的特点是结构简单，安装方便，而且价格相对便宜。
就像我们小时候一起长大的两个小伙伴，虽然性格不同，但感情还是很好的。
共板法兰风管就是这样，虽然它不如法兰风管那么高档，但它胜在实用，适合那些对价格敏感的场合。
接下来，我们再来看看法兰风管。
法兰风管，顾名思义，就是用法兰连接起来的风管。
它的特点是密封性好，耐压性强，而且外观上更加美观。
就像我们小时候一起长大的另一个小伙伴，虽然他的性格比较内向，但他的才华却是无人能及的。
法兰风管就是这样，虽然它的价格相对较高，但它的性能也是非常好的，适合那些对品质有要求的场合。
那么，这两个兄弟到底有什么区别呢？其实，它们的区别主要体现在以下几个方面：1. 结构：共板法兰风管是由两片平板经过压合、切割等工艺制成的；而法兰风管则是由一系列法兰、翻边等部件通过焊接或螺栓连接而成的。
就像我们的成长过程一样，共板法兰风管是在大家相互帮助、共同进步的基础上成长起来的；而法兰风管则是在某个领域有特长的小伙伴带领下，逐渐发展壮大的。
2. 安装：共板法兰风管的安装非常简单，只需要几个人就可以完成；而法兰风管的安装则需要专业的技术和工具，稍微不小心就可能出现问题。
就像我们的友谊一样，共板法兰风管的友谊是建立在简单、轻松的基础上的；而法兰风管的友谊则是建立在专业、严谨的基础上的。
3. 价格：由于共板法兰风管的结构简单、制作工艺较为简单，所以它的价格相对较低；而法兰风管由于其复杂的制作工艺和高质量的材料，所以价格相对较高。
就像我们的家庭一样，共板法兰风管的家庭虽然条件不是很好，但大家都很珍惜这份来之不易的感情；而法兰风管的家庭则条件优越，但大家都非常努力地去追求更好的生活。
共板法兰风管制作安装规范有哪些
v1.0 可编辑可修改1共板法兰风管制作安装规范有哪些通风工程在生活中应用的越来越多，通风风管的制作安装也越来越升级，尤其是共板法兰风管，解决了以前传统的风管法兰材料耗损大,费时费工,现场加工不便等缺点，那么共板法兰风管制作安装有哪些呢，接下来友安通风设备来为您介绍。
1、共板法兰风管的特点共板式法兰风管又称无法兰风管,其制作形式比传统的矩形风管加工速度更快捷、更方便。
其优点是节省材料,减少工程投资;漏风量小,降低能耗,节省运行费用,颇受施工企业欢迎。
美国和欧洲等发达国家从九十年{REPLACE}始采用风管的无法兰连接,目前此工艺已被广泛应用于各种工程。
我国的国家标准 GB50243-2002关于《通风与空调工程施工及验收规范》中明确规定矩形风管可以采用无法兰连接工艺。
以下是共板法兰风管具备的优点:密封性强,减少了漏风量,比角钢法兰风管漏风率小20%-30%,使运行更加节能。
外型美观整齐,接头重量轻、省材料、施工工序简单、节省工时。
机械化程度高,便于工厂化生产,大大提高了产品精度和制作效率。
同时直管段产品互换性好,节约安装工时。
安装方便、快捷,重量轻,减轻工人劳动强度和工时。
连接件如法兰夹、法兰角码等能充分利用下角料生产,节约原材料,无须购买。
经济效益显著,连接风管每个连接接头省去了一对法兰及大量的螺栓、铁铆钉和油漆,以少量的法兰夹和法兰角码取代。
节约了角钢、螺栓、油漆和铁铆钉;减少了拧螺栓的数量,节约了工时;由于减少了刷漆,减少了对环境的污染,使工作更加环保。
2、共板法兰风管的工艺原理传统的风管连接做法是在每节风管两头铆上两片角钢法兰,这样因为角钢法兰与风道不是一次整体成型,漏风量大。
为减少漏风量,我们采用机制TFD法兰成型机,在风道上直接翻边形成法兰,使法兰与风道形成一个整体,减少传统用角钢法兰人工翻边造成的工效降低、翻边不均匀、翻边与角钢连接不紧密、漏风量大、风道重的缺点。
风道连接是用四个法兰角码及适量法兰夹和四个螺栓将两段风管连接起来,以达到安装目的。
南京共板法兰风管规格
南京共板法兰风管规格南京共板法兰风管是一种常用于工业和建筑领域的管道系统，它具有一些特定的规格和标准。
本文将就南京共板法兰风管的规格进行详细介绍。
1. 材质南京共板法兰风管通常是由镀锌钢板制成，其表面经过镀锌处理，具有防腐蚀、耐磨损的特性。
这种材质不仅具有良好的强度和刚度，还能够在各种恶劣环境下长期使用。
2. 厚度南京共板法兰风管的厚度一般为1.0mm，这样的厚度能够满足大多数工业和建筑场所的使用需求。
如果有特殊要求，也可以根据实际情况选择其他厚度的风管。
3. 尺寸南京共板法兰风管的尺寸也有一定的规范，常见的直径有100mm、150mm、200mm、250mm、300mm等。
根据不同的使用场景和风量需求，可以选择不同尺寸的风管。
4. 风速南京共板法兰风管的风速是指单位时间内风流通过风管的速度。
一般来说，南京共板法兰风管的风速范围在8-12m/s之间，这样的风速能够保证风管内的气流畅通无阻。
5. 压力等级南京共板法兰风管的压力等级是指风管能够承受的最大压力。
常见的压力等级有0.5KPa、1.0KPa、1.5KPa等。
根据实际使用场景和需要承受的风压，可以选择相应的压力等级的风管。
6. 安装方式南京共板法兰风管的安装方式有多种，常见的有法兰连接和螺旋连接。
法兰连接是通过法兰将两段风管连接起来，具有较好的密封性和稳定性；螺旋连接则是通过螺旋接口将风管连接起来，具有拆装方便的特点。
7. 使用环境南京共板法兰风管适用于各种建筑和工业环境，如宾馆、酒店、医院、厂房等。
它能够有效传输空气和气体，满足不同场所对通风、排风和送风的需求。
总结：南京共板法兰风管是一种常用的风管系统，在工业和建筑领域有着广泛的应用。
它具有良好的材质、适当的厚度和尺寸，能够满足各种场所的通风需求。
同时，南京共板法兰风管还具有较好的安装方式和使用环境适应性。
通过选择合适的规格和安装方式，可以确保风管系统的正常运行和通风效果。
通过本文的介绍，相信读者对南京共板法兰风管的规格有了更加清晰的了解。

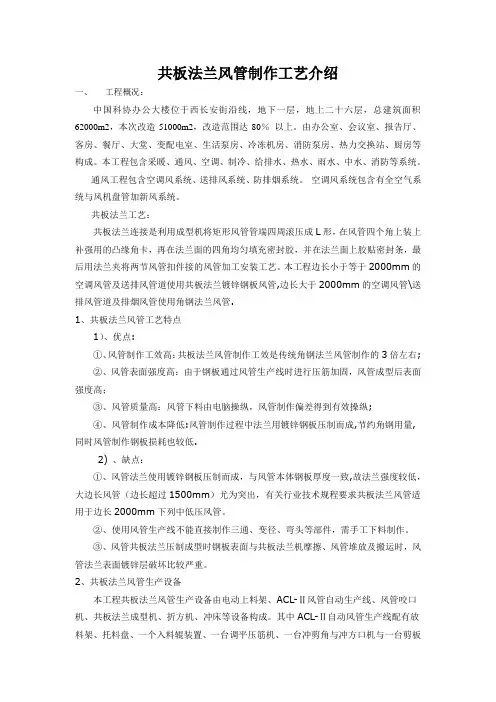

共板法兰风管制作工艺介绍
共板法兰风管制作工艺介绍一、工程概况：中国科协办公大楼位于西长安街沿线，地下一层，地上二十六层，总建筑面积62000m2，本次改造51000m2，改造范围达80％以上。
由办公室、会议室、报告厅、客房、餐厅、大堂、变配电室、生活泵房、冷冻机房、消防泵房、热力交换站、厨房等构成。
本工程包含采暖、通风、空调、制冷、给排水、热水、雨水、中水、消防等系统。
通风工程包含空调风系统、送排风系统、防排烟系统。
空调风系统包含有全空气系统与风机盘管加新风系统。
共板法兰工艺：共板法兰连接是利用成型机将矩形风管管端四周滚压成L形，在风管四个角上装上补强用的凸缘角卡，再在法兰面的四角均匀填充密封胶，并在法兰面上胶贴密封条，最后用法兰夹将两节风管扣件接的风管加工安装工艺。
本工程边长小于等于2000mm的空调风管及送排风管道使用共板法兰镀锌钢板风管,边长大于2000mm的空调风管\送排风管道及排烟风管使用角钢法兰风管.1、共板法兰风管工艺特点1）、优点:①、风管制作工效高：共板法兰风管制作工效是传统角钢法兰风管制作的3倍左右;②、风管表面强度高：由于钢板通过风管生产线时进行压筋加固，风管成型后表面强度高；③、风管质量高：风管下料由电脑操纵，风管制作偏差得到有效操纵;④、风管制作成本降低:风管制作过程中法兰用镀锌钢板压制而成,节约角钢用量,同时风管制作钢板损耗也较低.2) 、缺点：①、风管法兰使用镀锌钢板压制而成，与风管本体钢板厚度一致,故法兰强度较低，大边长风管（边长超过1500mm）尤为突出，有关行业技术规程要求共板法兰风管适用于边长2000mm下列中低压风管。
②、使用风管生产线不能直接制作三通、变径、弯头等部件，需手工下料制作。
③、风管共板法兰压制成型时钢板表面与共板法兰机摩擦、风管堆放及搬运时，风管法兰表面镀锌层破坏比较严重。
2、共板法兰风管生产设备本工程共板法兰风管生产设备由电动上料架、ACL-Ⅱ风管自动生产线、风管咬口机、共板法兰成型机、折方机、冲床等设备构成。

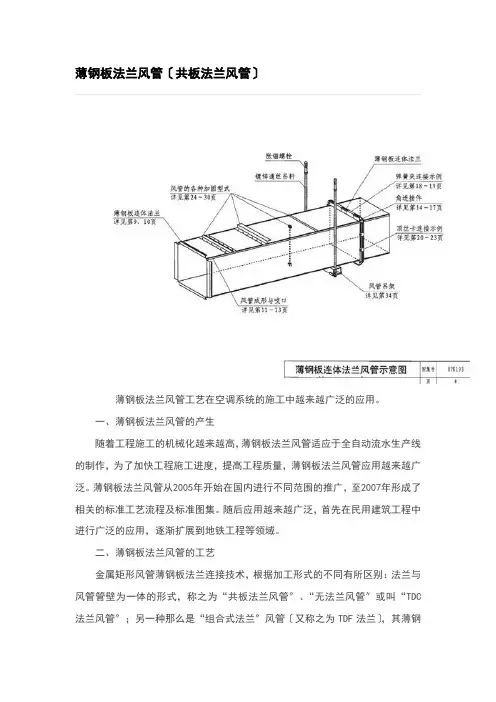

薄钢板法兰风管(共板法兰风管)(现用图解).ea
薄钢板法兰风管〔共板法兰风管〕薄钢板法兰风管工艺在空调系统的施工中越来越广泛的应用。
一、薄钢板法兰风管的产生随着工程施工的机械化越来越高，薄钢板法兰风管适应于全自动流水生产线的制作，为了加快工程施工进度，提高工程质量，薄钢板法兰风管应用越来越广泛。
薄钢板法兰风管从2005年开始在国内进行不同范围的推广，至2007年形成了相关的标准工艺流程及标准图集。
随后应用越来越广泛，首先在民用建筑工程中进行广泛的应用，逐渐扩展到地铁工程等领域。
二、薄钢板法兰风管的工艺金属矩形风管薄钢板法兰连接技术，根据加工形式的不同有所区别：法兰与风管管壁为一体的形式，称之为“共板法兰风管〞、“无法兰风管〞或叫“TDC 法兰风管〞；另一种那么是“组合式法兰〞风管〔又称之为TDF法兰〕，其薄钢板法兰用专用组合法兰机制作成法兰的形式，根据风管长度下料后，插入制作好的风管管壁端部，再用铆〔压〕接连为一体。
一般采用TDF法兰模式。
薄钢板法兰风管有两种构造形式：经过专用机械加工风管与法兰同为一体及采用镀锌板制作的法兰条与风管本体采用铆接形成的风管。
第二种是第一种的补充和加强形式。
风管间的连接采用弹簧夹式、插接式或顶丝卡紧固等方式。
薄钢板法兰风管的制作，可采用单机设备分工序完成风管制作；也可采用在计算机控制下，通过自动生产线将材料类型选择、剪切下料、风管板面连接形式及法兰成形、折方等工序顺序自动完成。
自动化流水线使用镀锌板卷材，根据风管需要连续进行管材下料到半成品加工完成，一般10名以上工人的加工厂，日产量约10000平方米，实现了直风管加工和风管配件下料的自动化。
设备的配套使用实现了直风管加工和风管配件下料的自动化。
风管直管段的制作一般采用以下流程：镀锌钢板的选用及复检→上生产线压加强筋〔边长尺寸大于630mm〕→电脑放样→切角及剪板→折边→机制TDF法兰成型→折弯→半成品运至施工现场→咬口成型→安装连体法兰连接件〔直管风管成型〕→打密封胶及密封垫→风管组合→安装弹簧夹→加固成型→质量检查。
共板法兰风管的使用范围
共板法兰风管的使用范围1. 引言共板法兰风管是一种常见的风管连接方式，广泛应用于建筑、工业、商业等领域。
它具有结构简单、安装方便、密封性好等特点，适用于各种空调、通风、排气系统。
本文将详细介绍共板法兰风管的使用范围，包括其适用的场所、工程类型以及与其他风管连接方式的比较等内容。
2. 共板法兰风管的适用场所共板法兰风管适用于各种建筑和工业场所，包括但不限于以下几个方面：2.1 住宅和商业建筑共板法兰风管可用于住宅和商业建筑的空调系统。
它可以连接空调机组和各个房间或区域的风口，实现空气的循环和分布。
共板法兰风管的安装简便，适用于各种空间形状和布局，可满足不同建筑的需求。
2.2 工业生产车间在工业生产车间，共板法兰风管可用于通风和排气系统。
它可以将车间内的废气排出，保持室内空气的清新，并有效降低有害气体的浓度。
共板法兰风管的结构紧凑，不占用过多空间，适合工业车间的安装要求。
2.3 医疗和实验室在医疗和实验室领域，共板法兰风管常用于空气净化和污染控制系统。
它可以将污染源处产生的有害气体或颗粒物排出，保障室内空气质量，确保医疗和实验工作的安全和准确性。
共板法兰风管具有良好的密封性能，可有效防止污染物泄漏。
2.4 其他领域除了以上几个常见的应用场所外，共板法兰风管还适用于许多其他领域，如酒店、学校、体育场馆、超市等。
无论是室内空气循环还是排气系统，共板法兰风管都可以起到连接和传输风量的作用。
3. 共板法兰风管的工程类型共板法兰风管适用于各种工程类型，包括新建工程和改造工程。
下面分别介绍这两种类型的应用情况：3.1 新建工程在新建工程中，共板法兰风管可以与其他风管连接方式相结合，形成完整的风管系统。
它可以根据建筑的需求和设计要求，与风管支架、风口、风机等配套设备配合使用，实现整体的风道布置和空气流动。
3.2 改造工程在改造工程中，共板法兰风管可以作为旧风管的替代品，进行局部或整体的更新和改造。
它可以与现有的风管连接方式兼容，减少工程的改造难度和成本。
共板法兰风管制作安装工法
共板法兰风管制作安装工法摘要：共板法兰风管是现代建筑中常见的空气流通系统之一，广泛应用于商业建筑、工业厂房和住宅等场所。
本文介绍了共板法兰风管的制作和安装工法，包括材料准备、测量和切割、法兰连接和密封、支撑和固定等步骤。
通过严格执行制作和安装工法，可以确保共板法兰风管的质量和性能，提高空气流通的效率和舒适性。
1.引言共板法兰风管是一种通过法兰连接的风管系统，其特点是结构简单、安装方便、适用于多种空气流通需求。
它由共板构成，可以根据空调系统需求进行灵活的设计和布局。
下面将详细介绍共板法兰风管的制作和安装工法。
2.材料准备制作共板法兰风管所需的材料包括镀锌铁皮、铝箔玻纤布、密封胶带、法兰连接件等。
在选购材料时，要注意选择质量合格、符合建筑标准的产品，并确保材料数量足够满足项目需求。
3.测量和切割在制作共板法兰风管之前，需要准确测量风管的尺寸。
使用专业的测量工具，如卷尺和直尺，将风管的长度和宽度进行测量，并在镀锌铁皮上作出标记。
然后使用剪刀或切割机等工具，按照标记进行切割，保证尺寸准确。
4.法兰连接和密封制作共板法兰风管的下一步是进行法兰连接和密封。
首先，在切割好的风管上标出法兰连接的位置，并使用铆钉固定法兰连接件。
然后，在法兰连接部位使用密封胶带进行密封处理，确保风管连接紧密、无漏风现象。
5.支撑和固定为了确保共板法兰风管的稳定性和整体性，需要进行支撑和固定。
根据风管的长度和形状，在建筑结构内部确定合适的支撑位置，并使用支架和悬挂装置进行固定。
支撑部位应均匀分布，支撑点之间的距离不宜过大，以确保风管的平衡和固定效果。
6.检测和调试完成共板法兰风管的制作和安装后，需要进行检测和调试。
使用专业的风速仪和温湿度计等工具，对风管系统进行检测，确保空气流通的效率和舒适性。
如果发现任何问题或漏风现象，及时进行调整和修复。
7.维护和保养共板法兰风管在使用过程中需要定期进行维护和保养，以确保其正常运行和减少故障风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共板法兰风管简介
共板式法兰风管又称无法兰风管，其制作形式比传统的矩形风管加工速度更快捷、更方便、更小的
共板法兰图片
漏风率。
其优点是节省材料，减少工程投资；漏风量小，降低能耗，节省运行费用，颇受施工企业欢迎。
共板法兰主要由角码、法兰夹，及与风管一体相连的法兰连接，这种形式风管虽然造价较低（减少了角钢用量，减少了制作角钢法兰的人工用量），但是实际应用起来不如角钢法兰牢固，漏风量也较大，且必须通过机床进行加工，手工制作几乎不能实现它的制作，通常只应用于新风系统，空调系统等，排烟系统还是经常用角钢法兰连接的风管。
生产共板法兰风管所需的生产设备
生产共板法兰风管需要的设备有：多功能剪板机、多功能咬边机、多功能压筋机、共板法兰成型机、共板法兰配套折方机、多功能角码与勾码冲床。
共板法兰钢板风管与型钢法兰风管的对比
1、型钢法兰的制作步骤：
1）下料；2)打孔；3)焊接；4)钻螺孔；5)上漆防腐。
以上工艺制作的法兰盘仍然存在着互换性差的问题，现象有：
法兰表面不平整，矩形法兰旋转180度后，与同规格的法兰螺孔不重合，内边尺寸或两对角线的尺寸不相等超过允许的偏差等，影响风管部件在施工现场的正常组装。
偏差小的造成在安装过程中的不必要的修改、打孔；偏差过大造成返工和浪费。
2、共板法兰风管的制作步骤：
标准直管由流水线上直接压制成连体法兰。
非标直管、弯头、三通、四通、配件等下料后，在单机设备上完成TDF法兰成型。
法兰角由模具直接冲压成型，安装时卡在四个角即可。
法兰间的连接用法兰卡，由镀锌钢板制作，经法兰卡成型机成型后切割成统一的尺寸供安装连接使用。
TDF共板法兰因与管道钢板连成一体，不必像角钢法兰般打孔铆接，在两节管道的连接上用专用法兰卡，四角加90度法兰角后用螺栓连接。
操作简单，提高了效率，外观平整，光滑，尺寸准确，互换性强，产品的质量稳定。
共板法兰风管的发展历史与未来前景
美国和欧洲等发达国家从九十年代开始采用风管的无法兰连接，目前此工艺已被广泛应用于各种工程。
我国的国家标准GB50243-2002关于《通风与空调工程施工及验收规范》中明确规定矩形风管可以采用无法兰连接工艺。
北京中旅大厦、王府井饭店、上海贝尔电话公司工程项目均采用无法兰连接形式，效果良好。
近几年，作为空调、通风系统中重要组成部分的风管用量每年都在增加，对其要求也越来越高。
科技的进步使得风管的制作、安装所使用的新材料、新工艺层出不穷，共板法兰风管就是其中之一。
共板法兰风管生厂线已成为大型建筑安装企业的必备机具，同时能否生产共板法兰风管已成为影响承接重点暖通工程项目的重要因素。
由于前些年国内缺乏先进的加工设备，以及未得到规范的认可，绝大部分安装单位在风管的制作、安装过程中都采用角钢法兰连接，消耗了大量的角钢、焊条、螺栓、油漆等材料，以及大量的人工；制作精度、工作效率较低，生产成本较高，而且风管的制作、安装质量不易得到保证，是一种较为陈旧、落后的制作工艺。
随着现行《通风与空调工程施工及质量验收规范》（GB50243-2002）对风管无法兰连接方式的认可，共板法兰风管加工流水线在国内的应用已越来越普遍。
西安鸿通钢材有限公司就配备了先进的共板法兰风管生产线。
共板法兰风管的特点是自成法兰、减轻风管自重，密封性能好，外形美观，强度高，安装快捷方便，生产成本低。
采用共板法兰风管加工流水线不仅使以往的风管制作由低效的人力劳动变为高效的机械制作，大大降低了劳动强度，提高了工作效率，降低了工程成本。
通过与角钢法兰风管比较，对于每10㎡风管制作及安装，在相同的工期情况下，可节约劳动力60%左右，各种型钢30公斤，各种连接用螺栓10余套，防锈漆0.2公斤；风管法兰采用镀锌钢板制作，镀锌钢板用量增加约4%；采用生产线，制作精度及质量更易控制。
另外，型钢及防腐工程量的减少，减轻了油漆对环境的污染，具有较好的经济及社会效益。
