关于共板法兰风管在消防排烟工程中的使用
共板法兰能否用在排烟系统
这个问题是笔者在工作后第一次正式出图的项目中遇到的，当时去工地给施工单位交底，因为是住宅项目，暖通比较简单，施工单位的X工只问了我一个问题，地下车库的通风排烟两用风管能否适用薄钢板法兰（共板法兰）？笔者作为一个新人当时就懵了，只能回答说回去确认一下。

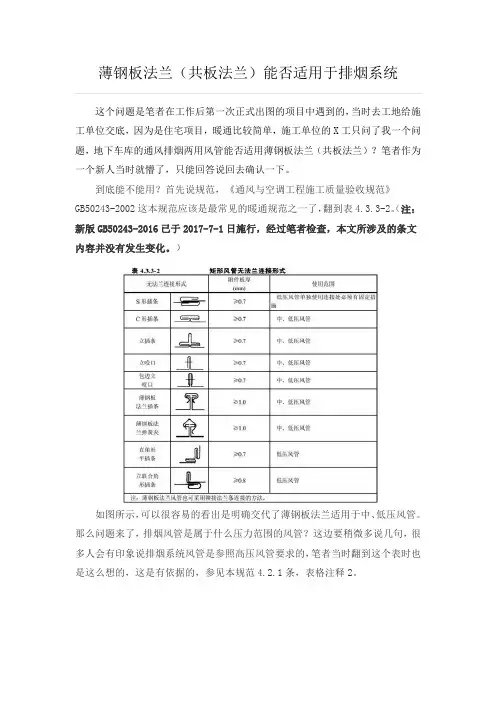

到底能不能用？首先说规范，《通风与空调工程施工质量验收规范》GB50243-2002这本规范应该是最常见的暖通规范之一了，翻到表4.3.3-2。
（注：新版GB50243-2016已于2017-7-1日施行，经过笔者检查，本文所涉及的条文内容并没有发生变化。
）如图所示，可以很容易的看出是明确交代了薄钢板法兰适用于中、低压风管。
那么问题来了，排烟风管是属于什么压力范围的风管？这边要稍微多说几句，很多人会有印象说排烟系统风管是参照高压风管要求的，笔者当时翻到这个表时也是这么想的，这是有依据的，参见本规范4.2.1条，表格注释2。
这就有个可商榷的地方，因为只是说排烟风管的厚度参照高压系统，其他参数可并没有。
而且本规范还存在着另外一条条文，是4.2.5.5。
可以看出排烟系统风管的漏风特性是参照中压系统的，这就有问题了，排烟风管的两种特性参照着两种不同的压力。
判断风管法兰形式到底应该遵循那种情况时，笔者的个人观点还是倾向于漏风特性，因为风管的厚度对应着强度与耐火极限上的要求，而风管的法兰对应着密封性。
所以，根据《通风与空调工程施工质量验收规范》GB50243-2002这本规范看下来，排烟系统风管是可以采用薄钢板法兰的。
但是还有另外一本图集，叫《薄钢板法兰风管制作与安装》07K133，这个图集是07年的，比上面那本规范新。
这本图集第三页里有这么一句话。
所以，这样看来排烟风管不能使用薄钢板法兰。
后来，这本图集出了之后的2011年又出了一本规范《通风与空调工程施工规范》GB50738-2011（这本与2002那本名字如此相似，而且内容也如此重复，但编号却不一样，而且也没有取代关系，也就是说两本规范同时为现行规范，以至于很多人都不知道后面这本规范）。
防排烟风管连接方式消防新规

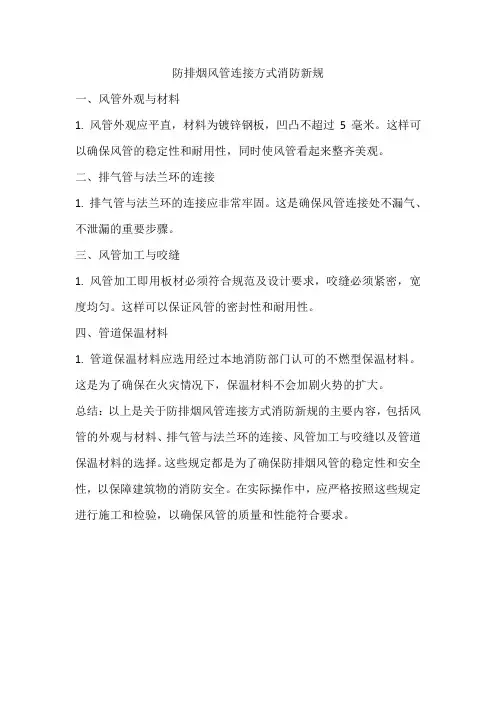

防排烟风管连接方式消防新规
一、风管外观与材料
1. 风管外观应平直，材料为镀锌钢板，凹凸不超过5毫米。
这样可以确保风管的稳定性和耐用性，同时使风管看起来整齐美观。
二、排气管与法兰环的连接
1. 排气管与法兰环的连接应非常牢固。
这是确保风管连接处不漏气、不泄漏的重要步骤。
三、风管加工与咬缝
1. 风管加工即用板材必须符合规范及设计要求，咬缝必须紧密，宽度均匀。
这样可以保证风管的密封性和耐用性。
四、管道保温材料
1. 管道保温材料应选用经过本地消防部门认可的不燃型保温材料。
这是为了确保在火灾情况下，保温材料不会加剧火势的扩大。
总结：以上是关于防排烟风管连接方式消防新规的主要内容，包括风管的外观与材料、排气管与法兰环的连接、风管加工与咬缝以及管道保温材料的选择。
这些规定都是为了确保防排烟风管的稳定性和安全性，以保障建筑物的消防安全。
在实际操作中，应严格按照这些规定进行施工和检验，以确保风管的质量和性能符合要求。
共板法兰风管应用于防排烟系统的技术研究

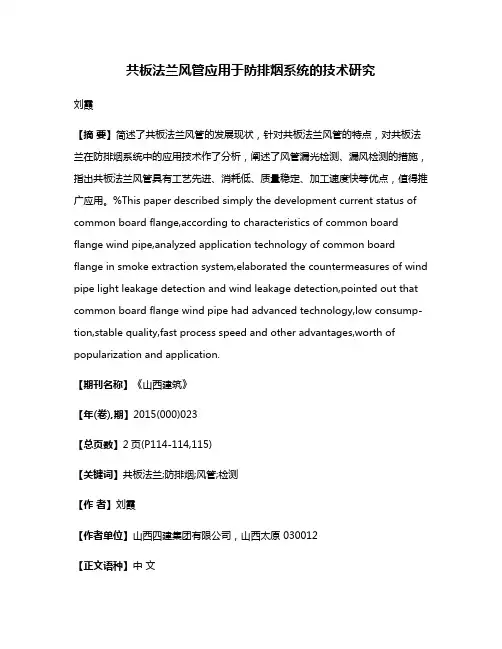

共板法兰风管应用于防排烟系统的技术研究刘霞【摘要】简述了共板法兰风管的发展现状，针对共板法兰风管的特点，对共板法兰在防排烟系统中的应用技术作了分析，阐述了风管漏光检测、漏风检测的措施，指出共板法兰风管具有工艺先进、消耗低、质量稳定、加工速度快等优点，值得推广应用。
%This paper described simply the development current status of common board flange,according to characteristics of common board flange wind pipe,analyzed application technology of common board flange in smoke extraction system,elaborated the countermeasures of wind pipe light leakage detection and wind leakage detection,pointed out that common board flange wind pipe had advanced technology,low consump-tion,stable quality,fast process speed and other advantages,worth of popularization and application.【期刊名称】《山西建筑》【年(卷),期】2015(000)023【总页数】2页(P114-114,115)【关键词】共板法兰;防排烟;风管;检测【作者】刘霞【作者单位】山西四建集团有限公司，山西太原 030012【正文语种】中文【中图分类】TU8341 共板法兰风管发展概况近几年随着高层、超高层建筑的高速发展以及人们对居住、办公环境的高要求，使得空调、防排烟、通风系统的发展趋势日益强大，为此，一种简单、方便、快捷的施工方法走进人们的视线。
(整理)共板法兰风管施工技术.
共板法兰风管(无法兰风管)施工技术一、概述本工程空调和防排烟系统的风管采用镀锌钢板无法兰连接。
无法兰风管又称共板法兰风管，其制作形式比传统的矩形风管加工速度更快捷、更方便、更严密。
其优点是节省材料，减少工程投资；漏风量小，降低能耗，节省运行费用。
二、特点1、采用自动化生产线加工，大大提高了制作效率以及风管的制作精度，降低工程造价。
2、风管自成法兰，减轻风管重量，与传统节约了法兰型钢及连接螺栓，降低材料损耗。
3、风管密封性好，显著降低漏风量，节约能源，降低主机运行成本。
4、风管自动压筋加强，强度高且外形美观整洁，无锌层破损、节省加固钢材。
5、生产安装快捷，减轻劳动强度，提高劳动效率，缩短工期。
三、工艺原理加工采用先进的机械设备，将与风管连为一体的铁皮一次压制成型，卡入用模具冲压的四角角卡，形成完整法兰以代替常规风管中的角钢法兰；并在风管连接时采用机械压制的铁皮抱卡连接以代替螺栓连接(保留四角螺栓)。
风管法兰四角由模具冲压的卡子卡入，形成完整法兰，其它部分与普通风管相同，对于尺寸较大的风管(大边长在630mm以上的)，可压通过加工厂全自动联合设备压出加强筋，以保证风管强度。
风管连接时首先在法兰槽中嵌入8501密封胶条。
然后四角用Φ8×25螺栓上紧，为了保证漏风率符合标准，四角涂密封胶，且法兰周边用特殊抱卡卡紧。
四、执行标准及适用范围《通风与空调工程施工及质量验收规范》（GB50243-2002），《通风管道技术规程》JGJ141-2004。
适用于矩形金属风管且大边长不超过2500mm。
五、风管加工制作5.1加工制作工艺流程施工准备→风管尺寸输入→镀锌板上线调直→压筋（大边尺寸＞630mm ）→剪板→咬口加工（插口及承口）→法兰折方→风管折方→风管合口→角码、勾码（弹簧夹）制作→风管合缝、角码固定成型→角逢打胶→质检→风管连接→安装。
5.2施工准备1、根据施工图纸和实际现场绘制安装草图。
在草图上标注风管尺寸。
共板法兰风管应用于消防排烟系统的探讨

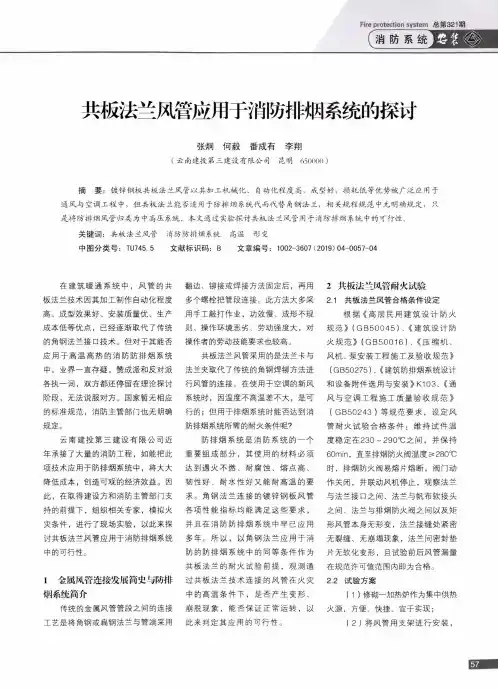

共板法兰风管应用于消防排烟系统的探讨张炯何毅番成有李翔(云南建投第三建设有限公司昆明65000())摘要：镀锌钢板共板法兰风管以其加工机械化、自动化程度高，成型好，损耗低等优势被广泛应用于通风与空调工程中，但共板法兰能否适用于防排烟系统代而代替角钢法兰，相关规程规范中无明确规定，只是将防排烟风管归类为中高压系统。
本文通过实验探讨共板法兰风管用于消防排烟系统中的可行性.关键词：共板法兰风管消防防排烟系统高温形变中图分类号：TU745.5文献标识码：B文章编号：1002-3607(2019)04-0057-04在建筑暖通系统中，风管的共板法兰技术因其加工制作自动化程度高、成型效果好、安装质量优、生产 成本低等优点，已经逐渐取代了传统的角钢法兰接口技术。
但对于其能否应用于高温高热的消防防排烟系统中，业界一直存疑，赞成派和反对派各执一词，双方都还停留在理论探讨阶段，无法说服对方。
国家暂无相应的标准规范，消防主管部门也无明确规定。
云南建投第三建设有限公司近年承接了大量的消防工程，如能把此项技术应用于防排烟系统中，将大大降低成本，创造可观的经济效益。
因此，在取得建设方和消防主管部门支持的前提下，组织相关专家，模拟火灾条件，进行了现场实验，以此来探讨共板法兰风管应用于消防排烟系统中的可行性。
1金属风管连接发展简史与防排烟系统简介传统的金属风管管段之间的连接工艺是将角钢或扁钢法兰与管端采用翻边、钏接或焊接方法固定后，再用多个螺栓把管段连接。
此方法大多采用手工敲打作业，功效慢、成形不规则、操作环境恶劣、劳动强度大，对操作者的劳动技能要求也较高。
共板法兰风管采用的是法兰卡与法兰夹取代了传统的角钢焊钏方法进行风管的连接。
在使用于空调的新风系统时，因温度不高温差不大，是可行的；但用于排烟系统时能否达到消防排烟系统所需的耐火条件呢？防排烟系统是消防系统的一个重要组成部分，其使用的材料必须达到遇火不燃、耐腐蚀、熔点高、韧性好、耐水性好又能耐高温的要求。
共板法兰在通风管道安装上应用

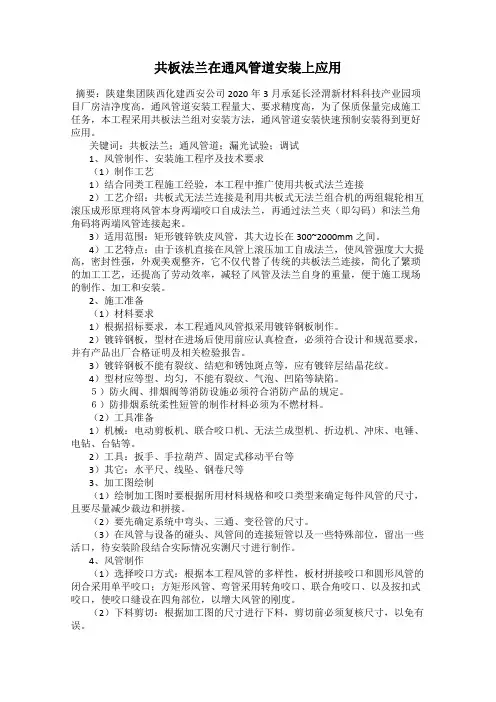

共板法兰在通风管道安装上应用摘要：陕建集团陕西化建西安公司2020年3月承延长泾渭新材料科技产业园项目厂房洁净度高，通风管道安装工程量大、要求精度高，为了保质保量完成施工任务，本工程采用共板法兰组对安装方法，通风管道安装快速预制安装得到更好应用。
关键词：共板法兰；通风管道；漏光试验；调试1、风管制作、安装施工程序及技术要求（1）制作工艺1）结合同类工程施工经验，本工程中推广使用共板式法兰连接2）工艺介绍：共板式无法兰连接是利用共板式无法兰组合机的两组辊轮相互滚压成形原理将风管本身两端咬口自成法兰，再通过法兰夹（即勾码）和法兰角角码将两端风管连接起来。
3）适用范围：矩形镀锌铁皮风管，其大边长在300~2000mm之间。
4）工艺特点：由于该机直接在风管上滚压加工自成法兰，使风管强度大大提高，密封性强，外观美观整齐，它不仅代替了传统的共板法兰连接，简化了繁琐的加工工艺，还提高了劳动效率，减轻了风管及法兰自身的重量，便于施工现场的制作、加工和安装。
2、施工准备（1）材料要求1）根据招标要求，本工程通风风管拟采用镀锌钢板制作。
2）镀锌钢板，型材在进场后使用前应认真检查，必须符合设计和规范要求，并有产品出厂合格证明及相关检验报告。
3）镀锌钢板不能有裂纹、结疤和锈蚀斑点等，应有镀锌层结晶花纹。
4）型材应等型、均匀，不能有裂纹、气泡、凹陷等缺陷。
５）防火阀、排烟阀等消防设施必须符合消防产品的规定。
６）防排烟系统柔性短管的制作材料必须为不燃材料。
（2）工具准备1）机械：电动剪板机、联合咬口机、无法兰成型机、折边机、冲床、电锤、电钻、台钻等。
2）工具：扳手、手拉葫芦、固定式移动平台等3）其它：水平尺、线坠、钢卷尺等3、加工图绘制（1）绘制加工图时要根据所用材料规格和咬口类型来确定每件风管的尺寸，且要尽量减少裁边和拼接。
（2）要先确定系统中弯头、三通、变径管的尺寸。
（3）在风管与设备的碰头、风管间的连接短管以及一些特殊部位，留出一些活口，待安装阶段结合实际情况实测尺寸进行制作。
消防防排烟风管系统能否用共板法兰风管？221202
消防防排烟风管系统能否用共板法兰风管？221202根据《通风与空调工程施工质量验收规范》GB50243-2016第4.2.3条规定：排烟系统风管钢板厚度可按高压系统确定，同时明确了薄钢板法兰矩形风管不得用于高压风管。
那么争议点来了：排烟系统的风管是否属于高压系统风管，到底薄钢板法兰的连接方式能不能用排烟系统？一、薄钢板法兰风管的前世今生1、金属矩形风管薄钢板法兰连接技术，根据加工形式的不同有所区别：法兰与风管管壁为一体的形式，称之为“共板法兰管”、“无法兰风管”或叫“TDC法兰风管”；另一种则是“组合式法兰”风管（又称之为TDF法兰），其薄钢板法兰用专用组合法兰机制作成法兰的形式，根据风管长度下料后，插入制作好的风管管壁端部，再用铆（压）接连为一体。
2、薄钢板法兰风管（即共板法兰风管）从2005年开始在国内进行不同范围的推广，至2007年形成了相关的标准工艺流程及标准图集《薄钢板法兰风管制作与安装》07K133。
3、薄钢板法兰风管（即共板法兰风管）其制作技术在国内是最先进的，采用全自动流水线完成各种加工工序，生产效率高、尺寸准确、成形质量好。
与传统的角钢法兰风管相比，节省钢材，施工操作简便快捷，施工现场节省占地，减少了制作噪声，更具有成本优势。
在工程施工中应用越来越广泛，首先在民用建筑工程中进行广泛的应用，逐渐扩展到地铁、隧道、民航工程等领域。
4、薄钢板法兰风管工程实例：二、薄钢板法兰风管的连接方式薄钢板法兰风管的连接方式总体来说分为以下四种方式：1、法兰插条固定方式：2、弹簧夹固定方式：3、顶丝卡固定方式：4、螺栓固定方式：在实际使用过程中，第2种弹簧夹固定方式是应用最广泛的方式，但工程施工中若是没有注意施工细节，或者没有放置好垫料，或者是安装完成的风管因外力发生位移、松动等原因影响，这种弹簧夹固定连接方式很容易造成风管漏风。
三、与传统角铁法兰连接方式的对比传统的风管连接方式，法兰一般用角铁制作（因此也称为角铁法兰），角铁通常用铆接的方式固定在风管两端，两段风管的法兰对接后，中间加上密封垫用螺栓连接。
浅谈风管共板法兰连接技术的应用
浅谈风管共板法兰连接技术的应用浅谈风管共板法兰连接技术的应用卢启东梁玉洁程建荣山东省潍坊昌大建设集团有限公司摘要：近几年，作为通风、空调系统中重要组成部分的风管用量每年都在增加，对其要求也越来越高。
科技的进步使得风管的制作、安装所使用的新材料、新工艺层出不穷，共板法兰风管就是其中之一。
本文对共板法兰风管的制作与安装作了详细介绍，并运用工程实例对风管采用共板法兰连接取得的经济效益做了简单的分析。
关键字：风管,共板法兰，连接，应用Together paper of shallow talk flue pipe flange links the technology applicationLu Qidong Liang Yujie ChengJianRong(Weifang Changda Construction Group Co., Ltd. Weifang City, ShandongProvince 261031,China)Abstract: Over the past few years, as the ventilation,in air-conditioning system, the important component flue pipe dosages demand also more and more highly every year all in increasing by , to the person. Feasible flue pipe of science and technology progress infinite changes what make , assemble is put into use new materials , new handicraft , together paper of flange flue pipe are one of which. Fabrication and installation the main body of a book is managed to together paper of flange wind have done the example introducing, and wielding a project detailedly adopt together paper of flange to link the economic effect getting having done simple analysis to the flue pipe.Key words: The flue pipe , together paper of flange, link up , apply0 引言随着国家经济的飞速发展、人民生活水平的不断提高，以及居民对居住舒适度要求的提高，通风空调工程越来越广泛地应用到人们的日常生活中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于共板法兰风管在消防排烟工程中的使用
作者：李小虎
消防排烟工程中镀锌铁皮风管是否一定得用角铁法兰连接，很多的工程施工人员乃至设计人员一口咬定，非得用角铁法兰。
但是眼见很多同类工程都是用共板法兰连接，我感到很困惑。
于是翻阅《通风与空调工程施工质量验收规范GB50243 2002》从头到尾，仔仔细细地查看，这才找到相关依据，终于，我心中的疑问得到解答。
今天特地把它贡献出来，也希望能同样有疑问的同行有所帮助。
在《通风与空调工程施工质量验收规范GB50243 2002》表4．2．1－1 中规定“排烟系统风管钢板厚度可按高压系统．”同时表4．3．3－2 矩形风管无法兰连接形式中又规定“薄钢板法兰弹簧夹附件板厚≥1.0mm，适用于中、低压风管，看来，排烟系统风管真得用角铁法兰连接了。
但是，在规范的结尾—本规范用词说明中，３）表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”，反面词采用“不宜”。
表示有选择，在一定条件下可以这样做的用词采用“可”。
我们首选角钢法兰风管的原因是什么，一个是牢固，再一个是漏风量小。
共板法兰风管硬度不够，但我相信做好加固措施的情况下（可参照规范相关措施），风管上面站人是肯定没有问题的，就算有问题也该考虑的是吊杆打得够不够牢固。
关于风管的四角漏风可以打防火耐高温的密封胶，至于共板法兰接口位置，角码、卡条厚度严格遵守规范，相信问题也能解决。
再基于客户对降低工程的造价的期许，工期的紧迫性。
所以用共板还是角钢法兰连接，这是个可以选择的事情。
