单级减速器计算说明范例
单级圆柱齿轮减速器说明书
目录一、工作要求 (1)二、原动机选择 (2)三、传动比分配 (3)四、各轴转速和转矩计算 (4)五、传动零件设计计算 (5)1.带传动的设计及校核 (5)2.变速箱齿轮设计及校核 (6)3.链传动设计及校核 (7)4.最终实际传动比 (8)六、轴的设计计算及校核 (9)1.计算轴的最小直径 (9)2.轴的结构设计 (9)3.确定输入轴的各段直径和长度 (16)七、轴承的选择及计算 (17)八、键的选择和计算 (18)九、联轴器的选择 (19)十、减数器的润滑方式和密封类型的选择 (19)十一、参考资料 (19)一、工作要求运输带传递的有效圆周力F=4000N，输送速度V=0.75m/s，运输带滚筒直径D=300mm。
原动机为电动机，齿轮单向传动，有轻微冲击，工作时间为10年，每年300天计，单班8小时工作。
总体设计示意图所下：根据以上参数及要求设计其中的单级齿轮减速器。
二、原动机选择工作机功率W FVP w 30001000==工作机转速min /746.4760r dV n w ==π各传动部件效率η带=0.95； η轴承=0.985； η齿轮=0.97； η链=0.96； η滚筒=0.96； η联轴器=0.99； η总=0.8243电动机功率W P P Wo 7.37333=⋅⋅⋅⋅⋅=滚筒联轴器链齿轮轴承带ηηηηηη 选择电动机型号为Y132M1-6，具体参数：额定功率P o =4kW ；满载转速n o =960r/min 。
三、传动比分配各级传动比i带=2.27i齿轮=3.45i链=2.567 总传动比i 总=i带i齿轮i链=20.11工作机实际转速n w=n oi总=47.75r/min转速误差n w−n w0n w0=1.36×10−4<5%满足允许的误差要求。
四、各轴转速和转矩计算各轴功率 W P 7.37330=3493.8W 01=⋅⋅=带轴承ηηP P 3338.2W 12=⋅⋅=齿轮轴承ηηP P3256.6W 23=⋅⋅=链轴承ηηP P3000W 3w =⋅⋅=滚筒联轴器ηηP P各轴转速确定m in/960o r n =min/91.42201r i n n ==带min/122.5812r i n n ==齿轮min /47.752w 3r i n n n ===链根据nPT 9550=计算各轴的转矩mm N n P T ⋅⨯==4001071.39550mm N n P T ⋅⨯==41111089.79550mm N n P T ⋅⨯==52221060.29550mm N n P T ⋅⨯==53331031.69550mm N n P T www ⋅⨯==51000.69550五、传动零件设计计算1.带传动的设计及校核1.1 计算功率 工况系数K A =1(表13-8)P c =K A P o =3.73kW1.2 选取普通V 带根据P c 和n o 根据表13-15可用A 型带，小带轮直径为112mm ～140mm ，考虑带速,现取d 1=130mmd 2=i 带0∙d 1∙(1−ε)≈300mm1.3 实际传动比i 带=d 2d 1=2.31.4 带速s m nd v /53.660000=⋅⋅=π符合要求。
单级减速器设计计算
1.电机选择由传动方案可以估算出系统的传动效率：n=0.995*0.982*0.98*0.96=0.899则电机输入功率为Pd==8.922kW根据已知条件及计算结果选择电机，其各项参数如下表所示。
表电机各项参数表卷筒转速n==52.55r/min传动比i==27.78传动比分配：6.2*4.48=27.7763.各轴的运动动力参数1）各轴转速：=1460/6.2=235.48r/minn1n= 235.48/4.48=52.56r/min22）各轴功率：P=8.922*0.96*0.98=8.394kW1P=8.394*0.98*0.98=8.061kW23)各轴扭矩：Td=58360N.mm=340423N.mmT1=1464660N.mT24.第一对齿轮设计计算1）类型、材料、精度等级的选择选用直齿圆柱齿轮，软齿面，7级精度（GB-10095-88）材料：小齿轮40Cr（调质）硬度为280HBS大齿轮45#钢（调质）硬度为240HBS大小齿轮硬度差为40HBS小齿轮齿数预选Z 1，Z 2。
=2 2）按接触强度计算设计公式：d t 1≥2.32 []3211⎪⎪⎭⎫⎝⎛±H E Z u u d KT σφ ① 确定公式内各计算数值 试选K t =1.3 T 1=340423N.mm 选择齿宽系数：d φ=1.2查得材料弹性影响系数：Z E =189.8MPa 21查取接触疲劳强度极限：小齿轮：1lim H σ=600MPa 大齿轮：2lim H σ=550MPa 应力循环次数： N 1=1.356*109 N 2=0.303*109查取接触疲劳寿命系数: K 1HN =0.92 K 2HN =0.95 计算接触疲劳许用应力：按实效率为1%取安全系数：S=1[]sK H HN H 1lim 11σσ==552MPa[]sK H HN H 2lim 22σσ==522.5MPa② 计算1 d t 1≥90.55mm2 圆周速度：V=10006011⨯n d t π==3.622m/s3 齿宽：t d d b 1∙=φ=108.66mm4 计算齿宽于齿高比m t ==3.622h= 2.25m t =8.15 =13.335 计算载荷系数由V=1.12m/s 和7级精度可查得直齿轮有 1==ααF H K K 可以查取使用系数 1=A K 可以查取 421.1=βH K 由52.667.5962.36==h b 421.1=βH K 可以查得31.1=βF K 606.1421.1131.11=⨯⨯⨯==βαH H V A K K K K K6 按实际载荷系数校正分度圆直径mm k k d d t t 152.583.1606.1196.543311=⨯== mm z d m 908.220152.5811===3）按弯曲强度校核 设计公式:[]32112⎪⎪⎭⎫⎝⎛*≥F SaFa d Y Y z KT m σφ ① 确定公式内各计算数值1 疲劳强度极限查取：MPa FE 5001=σ MPa FE 3802=σ2 弯曲疲劳寿命系数：85.01=FN K 9.02=FN K3 计算许用应力取弯曲疲劳安全系数为S=1.4 []MPa F 571.3034.150085.01=⨯=σ[]MPa F 86.2384.138088.02=⨯=σ 4 计算载荷系数480.113.113.11=⨯⨯⨯==βαF F V A K K K K K5 查取齿形系数及应力校正系数80.21=αF Y 17.22=αF Y 55.11=αS Y 785.12=αS Y 6 计算两齿轮的[]F F S Y Y σαα加以比较[]0142965.0111=F F S Y Y σαα []0162164.0221=F F S Y Y σαα ② 计算mm m 949.10162164.020161716480.1232=⨯⨯⨯⨯≥与接触应力计算结果相比模数更小及接触强度满足时弯曲强度也满足, 为了重合度好应尽量取小的模数。
单级圆柱齿轮减速器设计说明书
设计
项目
计算公式及说明主要结果
1.设计任务
（1）设计带式传送机的传动系统，采用单级圆柱齿轮减速器和开式圆柱齿轮传动。
（2）原始数据
输送带的有效拉力 F=4000N
输送带的工作转速 V=s（允许误差 5%）
输送带滚筒的直径 d=380mm
减速器的设计寿命为5年
（3）工作条件
两班工作制，空载起动，载荷平稳，常温下连续单向运转，工作环境多尘；三相交流电源，电压为380V/220V。
2.传动方案的拟定
带式输送机传动系统方案如下所示：
带式输送机由电动机驱动。
电动机1通过联轴器2将动
力传入减速器3，再经联轴器4及开式齿轮5将动力传至输送
机滚筒6，带动输送带7工作。
传动系统中采用单级圆柱齿轮
减速器，其结构简单，齿轮相对于轴位置对称，为了传动的
平稳及效率采用斜齿圆柱齿轮传动，开式则用圆柱直齿传动。
传动系统方
案图见附图（一）
参考文献
[1] 诸文俊主编，机械原理与设计，机械工业出版社，2001
[2] 任金泉主编，机械设计课程设计，西安交通大学出版社，2002
[]3朱文俊钟发祥主编，机械原理及机械设计，西安交通大学城市学院，2009
马小龙
2009年6月30日。
一级减速器课程设计计算说明书(样例)
则可得合理总传动比的范围为： i = i1 ⋅ i2 = 6 20
' ' '
故电动机转速可选的范围为： nd = i ⋅ nω = 802.14 2673.8r / min
' '
查【2】表 12-1，得满足要求的可选用电动机转速为：970 r/min、1460 r/min。为了使得电动 机与传动装置的性能均要求不是过高，故择中选用 1460 r/min 的转速。 其初定总传动比为： i =
z=
9.408 = 2.93 ，取整 z = 3 根。 (2.82 + 0.46) × 0.95 ×1.03
8． 求作用在带轮轴上的压力 FQ : 查 【1】 表 13-1 得 q = 0.17 kg / m 。 由 【 1】 式 13-17 得 F0 = 为其安装初拉力。 作用在轴上的压力为： FQ = 2 zF0 sin 9． V 带轮宽度的确定：
二． 电动机的选择
1. 选择电动机类型： 根据任务书要求可知：本次设计的机械属于恒功率负载特性机械，且其负载较小，故采 用 Y 型三相异步电动机（全封闭结构）即可达到所需要求。另外，根据此处工况，采用卧 式安装。 2. 选择电动机的功率： 工作机功率： Pω =
KU
动机并计算出总传动比后要将传动比进行合理分配，以达到最佳传动效果。
KU
带型号 B型 中心距 828mm 安装初拉力 270.86N
ST
表 3.所设计带传动中基本参数 长度 2500mm 带轮直径 d1=132,d2=355 对轴压力 1610.45N 根数 3根 宽度 61mm 实际传动比 2.744
六． 齿轮传动的设计计算
1. 选择材料及确定许用应力： 小齿轮：初选 45 钢，调制处理。查【1】表 11-1 得知其力学性能如下： 硬度 197 286HBS ，接触疲劳极限 σ Hlim = 550 620 MPa （取 585 计算，试其为线性变
一级减速器课程设计计算说明书(样例)

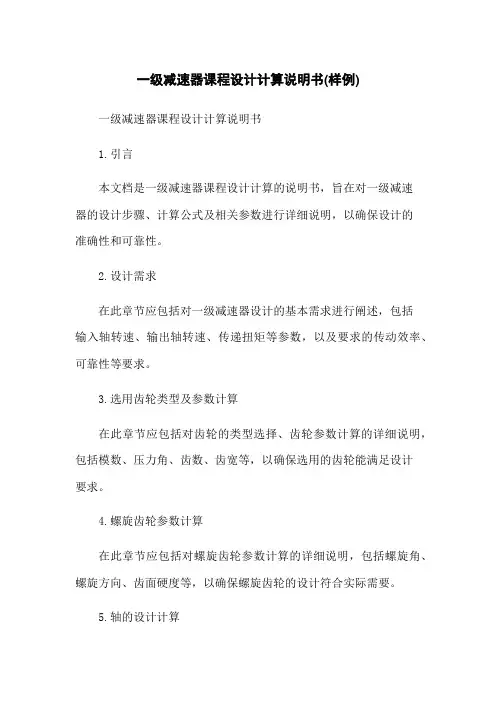

一级减速器课程设计计算说明书(样例)一级减速器课程设计计算说明书1.引言本文档是一级减速器课程设计计算的说明书，旨在对一级减速器的设计步骤、计算公式及相关参数进行详细说明，以确保设计的准确性和可靠性。
2.设计需求在此章节应包括对一级减速器设计的基本需求进行阐述，包括输入轴转速、输出轴转速、传递扭矩等参数，以及要求的传动效率、可靠性等要求。
3.选用齿轮类型及参数计算在此章节应包括对齿轮的类型选择、齿轮参数计算的详细说明，包括模数、压力角、齿数、齿宽等，以确保选用的齿轮能满足设计要求。
4.螺旋齿轮参数计算在此章节应包括对螺旋齿轮参数计算的详细说明，包括螺旋角、螺旋方向、齿面硬度等，以确保螺旋齿轮的设计符合实际需要。
5.轴的设计计算在此章节应包括对输入轴和输出轴的设计计算的详细说明，包括轴材料的选择、轴的强度计算、轴的直径计算等，以确保轴的设计满足要求。
6.轴承的选型与计算在此章节应包括对输入轴和输出轴轴承的选型与计算的详细说明，包括轴承额定寿命、载荷计算等，以确保选用的轴承能够承受设计要求的使用条件。
7.辅助部件设计计算在此章节应包括对一级减速器的辅助部件（如密封件、润滑装置等）的设计计算的详细说明，以确保辅助部件能够满足设计要求。
8.总体设计及装配图在此章节应包括一级减速器的总体设计及装配图的详细说明，以便于实际制造和装配。
9.结论在此章节应对一级减速器的设计计算结果进行总结，评估设计的合理性和可行性。
附件：1.一级减速器设计的图纸和参数表2.一级减速器相关的计算表格和结果法律名词及注释：1.涉及的法律名词1：法律名词1的注释2.涉及的法律名词2：法律名词2的注释3.涉及的法律名词3：法律名词3的注释。
(完整版)单级斜齿圆柱齿轮减速器课程设计

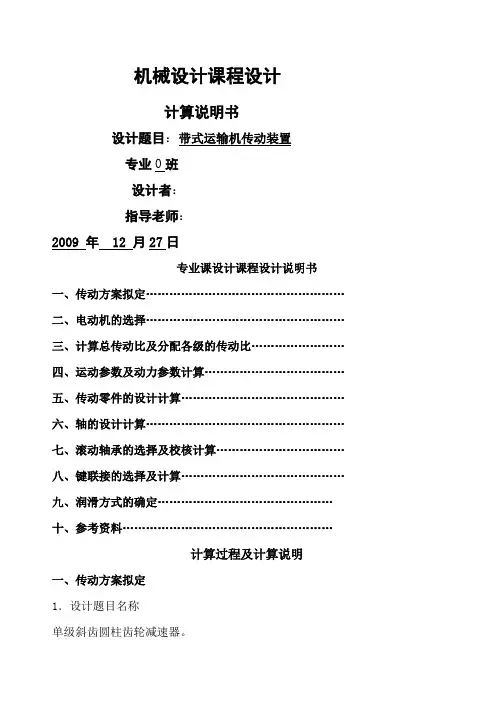

机械设计课程设计计算说明书设计题目：带式运输机传动装置专业0班设计者：指导老师：2009 年 12 月27日专业课设计课程设计说明书一、传动方案拟定……………………………………………二、电动机的选择……………………………………………三、计算总传动比及分配各级的传动比……………………四、运动参数及动力参数计算………………………………五、传动零件的设计计算……………………………………六、轴的设计计算……………………………………………七、滚动轴承的选择及校核计算……………………………八、键联接的选择及计算……………………………………九、润滑方式的确定………………………………………十、参考资料………………………………………………计算过程及计算说明一、传动方案拟定1．设计题目名称单级斜齿圆柱齿轮减速器。
2．运动简图 3．工作条件运输机双班制工作，单向运转，有轻微振动，小批量生产，使用年限6年。
4，原始数据1．输送带牵引力F=1100N 2．输送带线速度V=1.5 m/s 3．鼓轮直径D=250 mm 二、电动机选择 1、选择电动机的类型：按工作要求和工况条件，选用三相鼠笼式异步电动机，封闭式结构，电压为380V ，Y 型。
2、计算电机的容量d P ：ηa——电机至工作机之间的传动装置的总效率：式中：1η－带传动效率：0.95；2η－滚子轴承传动效率：0.993η－圆柱齿轮的传动效率：0.97；4η－弹性联轴器的传动效率：0.99 5η—卷筒的传动效率：0.96已知运输带的速度v=0.95m/s ：所以：kwFv w adP 03.296.085.010005.111001000=⨯⨯⨯==ηη从表22-1中可选额定功率为3kw 的电动机。
3、确定电机转速：卷筒的转速为：min /65.11425014.35.1100060100060r D v n =⨯⨯⨯=⨯=π 按表14-8推荐的传动比合理范围，取V 带传动比4~21=i单级圆柱齿轮减速器传动比6~42=i ，则从电动机到卷轴筒的总传动比合理范围为：24~8=i 。
单级斜齿圆柱齿轮减速器的设计计算说明书
课程设计指导课程名称:机械零件课程设计标题:带式输送机齿轮减速器班级:X班，XXXX，XXXX专业姓氏:XXXX编号:XXXXX讲师:XXXXX评估结果:老师的评语:讲师签名:目录一、设计任务书二。
设计目的三。
运动参数的计算、原动机的选择四。
链传动的设计和计算齿轮传动的设计和计算不及物动词轴的设计与计算低速轴的设计高速轴的设计和检查七。
检查滚动轴承的选择八。
键的选择和检查九。
联轴器的选择和计算XI。
润滑方式、润滑油品牌和密封装置的选择十二。
设计总结十三。
参考文献一.程序1.设计题目:带式输送机齿轮减速器2.传动装置示意图1.马达2。
耦合3。
单级螺旋圆柱形减速器4。
链传动5。
驱动辊6。
移动带3.使用条件1)使用寿命10年，两班倒(每年300天)；2)负荷有轻微冲击；3)运输物品和货物；4)传输不可逆。
4.原始条件1)工作机输入功率为3.5KW2)工作机的输入速度为160转/分。
二。
设计目标(1)培养理论联系实际的设计思想，分析解决机械设计、选型、验算的知识。
(2)培养学生的机械设计技能，使其能够独立分析和解决问题。
树立正确的设计思想，重点学习典型齿轮减速器的工作原理和动态计算特点，为以后的实际工作打下基础。
(3)基本设计技能的培训，如查阅设计资料(手册、标准和法规等。
)，计算、应用和使用经验数据，进行经验估计和处理数据。
进一步培养学生的CAD制图能力和撰写设计说明书等基本技能。
完成工程技术人员在机械设计方面所必需的设计能力的培训。
3.运动参数的计算和原动机的选择。
一、电机的选择1．运动参数的计算和电机的选择。
(1)查表可知各传动机构的传动效率如下表所示:效率因此，机构的总传动效率由上表计算得出。
总计= 0.992×0.99×0.97×0.96×0.97×0.96 = 0.84计算电机功率电力=3.5/0.84=4.17(千瓦)(2)选择电机a)根据电机转速、电机所需工作功率Pd，考虑传动装置尺寸、重量传动比、价格等因素，根据《机械设计手册》第167页表12-1，电机型号为Y132S1-2，额定功率5.5KW，满载转速2900 r/min。
单级圆柱齿轮减速器说明书
目录<一>设计数据及要求 (3)<二>设计内容 (4)一．电动机的选择 (4)1.1工作环境系数选择 (4)1．2确定电动机转速 (4)1.3确定总传动比 (4)二．传送带的选择 (5)2．1确定计算功率P CA (5)2．2验算带速 (5)a (5)2．3初定中心距2.4计算实际中心距 (6)2．5验算小带轮上的包角 (6)2.6计算带根数 (6)(F) (6)2.7计算单根V带的初拉力的最小值0minF (7)2.8计算压轴力p三．齿轮的计算 (8)3.1齿轮的基本系数选择 (8)3.2齿面接触强度设计 (8)3.3 齿轮相关各种计算 (9)d (9)3.3．1 计算小齿轮分度圆直径1t3.3.2 计算圆周速度 (9)m (9)3.3．3 计算齿宽b及模数ntε (9)3.3.4 计算纵向重合度β3.3.5 计算载荷系数K (9)3.3.6校正分度圆直径 (10)3.3．7 计算齿轮模数m (10)3.4 按齿根弯曲强度设计 (10)3.4.1 计算载荷系数 (10)3.4.2根据纵向重合度，1.903βε=，从图查得螺旋角影响系数 .............. 10 3.4.3计算大小齿轮的Fa saF Y Y []σ⨯并比较 ................................... 10 3.4.4 设计计算 (11)3.4.5 几何尺寸计算 (11)四．轴的选择计算 (13)4.1 求输出轴的功率3P 转速3n 和转矩3T (13)4.2 求作用在齿轮上的力 (13)4.3 初步确定轴的最小直径 (13)4.3.1 联轴器的选择 (13)4.4 轴的结构设计 (14)4.4．1滚动轴承的选择 (14)4.5 求轴上的载荷 (16)4.6合成应力校核轴强度 (16)4.7 轴的有效应力集中系数值 (18)4.8 截面IV 右侧的校核 (19)五．选择联轴器 (20)六、润滑方式 (20)七、减速器附件 (21)7.1通气器 (21)7.2放油孔及放油螺塞 (21)7.3油面指示器 (21)7.4吊耳和吊钩 (21)7.5定位销 (21)八、参考文献 (21)<一>设计数据及要求Fe 2800NV 1.7m s d = 0.3m==输送带拉力输送带带速滚筒直径机器年产量：大批； 机器工作环境：清洁；机器载荷特性：平稳； 机器的最短工作年限：十年单级圆柱齿轮减速器<二>设计内容一． 电动机的选择注：题目已知条件：传送带拉力 F e 2800N =输送带速度 v 1.7m s =卷筒直径 d 0.3m =1.1 工作环境系数选择根据题目已知条件：工作时间24h ，载荷变动小，轻载启动。
机械课程设计单级减速器
机械课程设计单级减速器1000字单级减速器是一种机械传动装置，主要用于将输入轴的高速旋转转换为输出轴的低速旋转。
设计一个单级减速器需要考虑多个因素，包括减速比、齿轮材料、齿轮齿数、齿轮精度等。
下面是一个设计单级减速器的步骤：1. 计算减速比减速比可以根据需要确定，一般为4-10。
计算公式为减速比 = 输入轴的转速÷输出轴的转速。
例如，若输入轴的转速为5000rpm，要求输出轴转速为500rpm，减速比为10。
2. 确定齿轮对数单级减速器需要至少两个齿轮组成齿轮副。
一般要求齿轮对数的比值在3-5之间，这样可以避免齿轮齿数过大或过小。
例如，当减速比为10时，可选择输入齿轮24齿，输出齿轮240齿。
3. 选择齿轮材料齿轮材料应根据使用环境和要求选择，一般采用合金钢或硬质铸铁。
若环境潮湿或易腐蚀，可选用不锈钢或镀锌处理的齿轮。
4. 确定齿轮的精度等级齿轮精度等级对传动的平稳性和传动效率有很大影响。
一般选用4级或5级齿轮。
若要求更高的精度，可选用高精度齿轮。
5. 计算齿轮的模数和齿数齿轮的模数和齿数直接影响到齿轮的大小和齿数之间的关系，应根据已知的参数计算。
计算公式为：齿轮模数 = (减速比 x 输入轴齿数÷输出轴齿数) ÷π，齿数可根据模数和已知的参数求得。
6. 绘制设计图根据以上计算得到的齿轮参数，可以开始绘制设计图。
设计图应包括输入轴和输出轴的尺寸、齿轮的齿数、模数和精度等级。
7. 检查并测试设计完成后，应进行检查和测试。
检查是否符合设计要求，测试运转是否平稳。
若不符合要求，应找出原因并进行调整。
以上是一个单级减速器的设计步骤，需要注意的是，在整个设计过程中，应密切关注各个参数之间的关系，以保证单级减速器的工作效率和平稳性。
单级直齿圆柱齿轮减速器计算
单级直齿圆柱齿轮减速器计算、齿轮传动的设计计算（1）选择齿轮材料与热处理：所设计齿轮传动属于闭式传动，通常齿轮采用软齿面。
查阅表[1] 表6-8，选用价格便宜便于制造的材料，小齿轮材料为45钢，调质，齿面硬度260HBS；大齿轮材料也为45钢，正火处理，硬度为215HBS；精度等级：运输机是一般机器，速度不高，故选8级精度。
(2)按齿面接触疲劳强度设计由d1≥ (6712×kT1(u+1)/φdu[σH]2)1/3确定有关参数如下：传动比i齿=3.89取小齿轮齿数Z1=20。
则大齿轮齿数：Z2=iZ1= ×20=77.8取z2=78由课本表6-12取φd=1.1(3)转矩T1T1=9.55×106×P1/n1=9.55×106×2.61/473.33=52660N?mm(4)载荷系数k : 取k=1.2(5)许用接触应力[σH][σH]= σHlim ZN/SHmin 由课本[1]图6-37查得：σHlim1=610Mpa σHlim2=500Mpa接触疲劳寿命系数Zn：按一年300个工作日，每天16h计算，由公式N=60njtn 计算N1=60×473.33×10×300×18=1.36x109N2=N/i=1.36x109 /3.89=3.4×108查[1]课本图6-38中曲线1，得ZN1=1 ZN2=1.05按一般可靠度要求选取安全系数SHmin=1.0[σH]1=σHlim1ZN1/SHmin=610x1/1=610 Mpa[σH]2=σHlim2ZN2/SHmin=500x1.05/1=525Mpa故得：d1≥ (6712×kT1(u+1)/φdu[σH]2)1/3=49.04mm模数：m=d1/Z1=49.04/20=2.45mm取课本[1]P79标准模数第一数列上的值，m=2.5(6)校核齿根弯曲疲劳强度σ bb=2KT1YFS/bmd1确定有关参数和系数分度圆直径：d1=mZ1=2.5×20mm=50mmd2=mZ2=2.5×78mm=195mm齿宽：b=φdd1=1.1×50mm=55mm取b2=55mm b1=60mm(7)复合齿形因数YFs 由课本[1]图6-40得：YFS1=4.35,YFS2=3.95(8)许用弯曲应力[σbb]根据课本[1]P116：[σbb]= σbblim YN/SFmin由课本[1]图6-41得弯曲疲劳极限σbblim应为：σbblim1=490Mpa σbblim2 =410Mpa由课本[1]图6-42得弯曲疲劳寿命系数YN：YN1=1 YN2=1弯曲疲劳的最小安全系数SFmin ：按一般可靠性要求，取SFmin =1计算得弯曲疲劳许用应力为[σbb1]=σbblim1 YN1/SFmin=490×1/1=490Mpa[σbb2]= σbblim2 YN2/SFmin =410×1/1=410Mpa校核计算σbb1=2kT1YFS1/ b1md1=71.86pa< [σbb1]σbb2=2kT1YFS2/ b2md1=72.61Mpa< [σbb2]故轮齿齿根弯曲疲劳强度足够(9)计算齿轮传动的中心矩aa=(d1+d2)/2= (50+195)/2=122.5mm(10)计算齿轮的圆周速度V计算圆周速度V=πn1d1/60×1000=3.14×473.33×50/60×1000=1.23m/s 因为V＜6m/s，故取8级精度合适．六、轴的设计计算从动轴设计1、选择轴的材料确定许用应力选轴的材料为45号钢，调质处理。
