超声止血刀工作原理

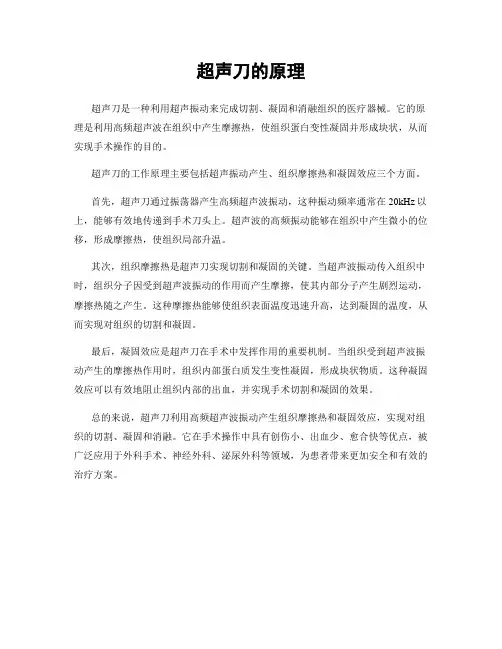

超声刀的原理
超声刀的原理
超声刀是一种利用超声振动来完成切割、凝固和消融组织的医疗器械。
它的原理是利用高频超声波在组织中产生摩擦热，使组织蛋白变性凝固并形成块状，从而实现手术操作的目的。
超声刀的工作原理主要包括超声振动产生、组织摩擦热和凝固效应三个方面。
首先，超声刀通过振荡器产生高频超声波振动，这种振动频率通常在20kHz以上，能够有效地传递到手术刀头上。
超声波的高频振动能够在组织中产生微小的位移，形成摩擦热，使组织局部升温。
其次，组织摩擦热是超声刀实现切割和凝固的关键。
当超声波振动传入组织中时，组织分子因受到超声波振动的作用而产生摩擦，使其内部分子产生剧烈运动，摩擦热随之产生。
这种摩擦热能够使组织表面温度迅速升高，达到凝固的温度，从而实现对组织的切割和凝固。
最后，凝固效应是超声刀在手术中发挥作用的重要机制。
当组织受到超声波振动产生的摩擦热作用时，组织内部蛋白质发生变性凝固，形成块状物质。
这种凝固效应可以有效地阻止组织内部的出血，并实现手术切割和凝固的效果。
总的来说，超声刀利用高频超声波振动产生组织摩擦热和凝固效应，实现对组织的切割、凝固和消融。
它在手术操作中具有创伤小、出血少、愈合快等优点，被广泛应用于外科手术、神经外科、泌尿外科等领域，为患者带来更加安全和有效的治疗方案。

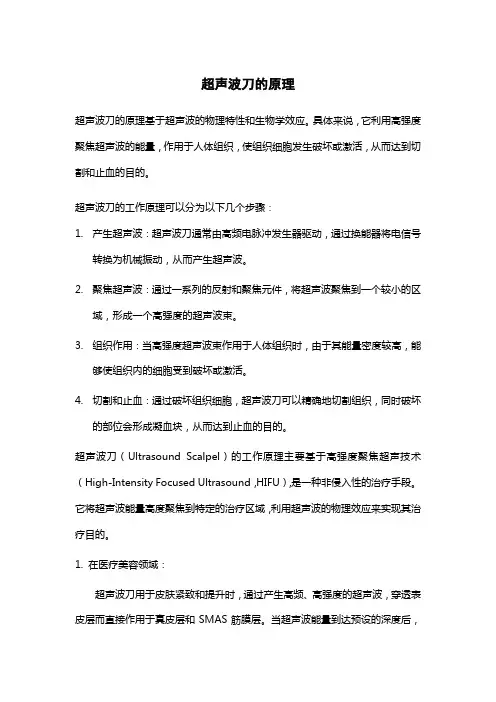

超声波刀原理
超声波刀的原理超声波刀的原理基于超声波的物理特性和生物学效应。
具体来说，它利用高强度聚焦超声波的能量，作用于人体组织，使组织细胞发生破坏或激活，从而达到切割和止血的目的。
超声波刀的工作原理可以分为以下几个步骤：1.产生超声波：超声波刀通常由高频电脉冲发生器驱动，通过换能器将电信号转换为机械振动，从而产生超声波。
2.聚焦超声波：通过一系列的反射和聚焦元件，将超声波聚焦到一个较小的区域，形成一个高强度的超声波束。
3.组织作用：当高强度超声波束作用于人体组织时，由于其能量密度较高，能够使组织内的细胞受到破坏或激活。
4.切割和止血：通过破坏组织细胞，超声波刀可以精确地切割组织，同时破坏的部位会形成凝血块，从而达到止血的目的。
超声波刀（Ultrasound Scalpel）的工作原理主要基于高强度聚焦超声技术（High-Intensity Focused Ultrasound，HIFU），是一种非侵入性的治疗手段。
它将超声波能量高度聚焦到特定的治疗区域，利用超声波的物理效应来实现其治疗目的。
1. 在医疗美容领域：超声波刀用于皮肤紧致和提升时，通过产生高频、高强度的超声波，穿透表皮层而直接作用于真皮层和SMAS筋膜层。
当超声波能量到达预设的深度后，瞬间形成热凝固点（约65度至70度），这些高温区域会促使组织收缩并刺激胶原蛋白再生，从而达到提拉紧肤、减少皱纹的效果。
2. 在手术治疗领域：在外科手术中使用的超声波刀，则是利用超声振动的机械效应及热效应，能够精确地切割组织，并同时封闭血管，减少出血量，提高手术的精确性和安全性。
超声波的局部高强度聚焦可以使得目标区域的细胞快速蛋白质变性坏死，以此进行切割或消融病灶，如肿瘤等病变组织。
无论是哪种用途，超声波刀都能做到对周围正常组织损伤较小，因为它所释放的能量能够在极小区域内高度集中，而远离焦点区域的组织则受到的影响微乎其微。
此外，医生可以通过实时监测系统精准控制超声波能量的输出，确保治疗的安全和有效。
超声刀使用简述 (1)
主讲人：符海雁
• 签名
超声刀的原理
• 超声刀的原理是把电能转换成机械 能，借助超声刀头的高频（55.5Hz） 的机械震动使作用的局部组织产生 80℃的高温，促使组织蛋白分解凝 固，产生止血、切割、分离的效果。
超声能量技术原理完成
超声刀的优点
• 优点： • （1）切割精确、可控制的凝血作用、
组织的热损伤小、便于在重要器官 附近分离；
• （2）极少有烟雾和焦痂，手术野清 晰；
• （3）无电流通过病人身体，避免组 织电传导损伤；
• （4）集分离电凝切割多种功能于一 身，减少术中更换器械（省时）和 减少配置器械（省钱），使得一些 复杂手术和恶性肿瘤的根治手术得 以完成。
GEN11智能能量系统标准安装
• 4）持续工作超时10妙对刀头的损伤是 最大的，一般7妙就会断开，尽量放开， 再二次工作； 5）每次分离组织后，洗手护士要及时 用湿纱布抹净刀头上附着的焦痂及组 织，并将刀头放入水中震荡清洗，保 持清洁才能保证输出功率；
收藏
• 收藏注意：手柄连线保护非常重要， 因为电能与超声震荡的转换是通过 手柄来进行传导的。收藏时应保持 线圈直径达15～20cm ，防止导线折 断。
谢谢！！！
3. 不使用防滑套安装 4. 用力过猛
旋转钮过紧或者不能转动
原因：由于不正确安装导致刀头内金 属环发生变形；手柄金属环发生变 形或者有异物。
解决方案：
1.确保正确的垂直安 装。确保刀头内金属环和手柄的
金属环（Gloden Ring）完全契合 ，不正确安装或者用力过度会导致 刀头内金属环变形，从而使旋转钮 不能转动或者转动困难。
手柄 / 刀头 安装顺序- IFU
1 3
1. 手柄 / 刀头安装
超声安全刀的使用方法及注意事项
谢谢聆听
机械动能视频
压电陶瓷
底座
机械波
机械动能视频（点击播放）
超声波对组织的作用
所有超声波刀头的表面是活动的 。
切割 空腔形成
凝结
后刻痕/钻孔视频
空腔形成视频
切割止血的原理
• 刀头接触组织，压力使血管闭合 • 氢键断裂，组织蛋白变性 • 变性蛋白形成粘性凝结物
• 机械磨擦产生的组织内产热进一步凝闭血管
• 在低温和最小侧向热损伤的情况下同时完成切割和凝固过程
使用注意事项
• 1 在手术时，主机应离电刀1米左右的距离。 • 2 在手术中需要更换刀头时，主机应处于
待机状态。 • 3 手控按钮控制手控操作。（如脚踏连接
好，无论手控按钮是否激活，脚踏开关一 直启用。） • 4 不能做空激发的动作，避免损耗刀头的 使用寿命。
使用注意事项
• 5 刀头处于激发的状态下，不能碰触金属 和骨骼，避免损伤刀头。
如果闭合不了、如果不能通过检测 • 4:手柄超过正常工作温度 • 5:刀头故障(刀头没有正确安装) • 6:脚踏开关卡住 • 7:手控开关卡住
清洗消毒
清洗： 完全侵入（hp054和hpblue），ph中性洗涤剂和 软毛刷 手柄、刀头消毒：低温等离子、环氧乙烷浸泡（除高温高压以外的消毒方式
）。 主机：用湿布擦洗，空气中冷却主机。
细胞 无焦痂 无电流通过人体，不会引起机体电生理改变
3个因素共同影响切割止血效果
~ 组织张力 ~ 刀面的选择 ~ 工作档位
01 医生技术水平
刀头面的选择
锐面
t 快切 ቤተ መጻሕፍቲ ባይዱ 弱凝
钝面
t 慢切 t 强凝
主机
部件命名
主机
超声刀的原理与作用
超声刀的原理与作用
超声刀是一种利用超声波振动进行切割的医疗设备，它在外科手术中具有广泛
的应用。
超声刀的原理是利用高频振动产生的热能来切割组织，其作用是在手术中实现快速、精准的切割，减少出血和组织损伤。
超声刀的原理是利用超声波振动产生的高频热能来切割组织。
超声波振动是一
种机械波，其频率高于人类听觉的范围，通常在20kHz以上。
当超声波振动作用
于组织时，会产生摩擦热，导致组织的局部升温，从而使细胞蛋白质凝固，达到切割的效果。
超声刀的切割过程中，由于超声波振动的高频率和局部升温的作用，可以实现精细的切割，减少对周围组织的损伤。
超声刀在手术中的作用主要体现在以下几个方面：
1. 快速切割，超声刀利用高频振动和局部升温的特性，可以快速切割组织，提
高手术效率。
2. 减少出血，超声刀在切割组织的同时，可以通过局部凝固作用，减少手术过
程中的出血量，有利于手术操作和术后恢复。
3. 保护周围组织，由于超声刀的切割精细，可以减少对周围组织的损伤，有利
于手术部位的愈合和功能的保留。
4. 适用范围广，超声刀适用于各种手术，包括神经外科、骨科、泌尿外科等多
个领域，具有广泛的应用前景。
总之，超声刀作为一种先进的医疗设备，利用超声波振动的原理，实现了快速、精准的组织切割，减少了手术过程中的出血和组织损伤，为临床手术带来了便利和安全。
随着科技的不断进步，超声刀在医疗领域的应用前景将会更加广阔，为患者带来更好的治疗效果。
超声刀的使用
刀头断裂
刀头发热
刀头堵塞
04
手术用超声刀的 维护保养
日常保养
01 定期清洁
使用柔软的湿布定期清洁刀头，避免使用含有酒精或腐 蚀性物质的清洁剂。
02 定期检查
检查刀头的完整性和功能性，确保其在使用前处于良好 的工作状态。
03 正确存放
存放在干燥、无尘的地方，避免阳光直射和高温环境。
定期检查与 维修
手术用超声刀适用于复 杂手术
手术用超声刀适用于复杂手术，如心
脏手术、脑部手术等。
03
手术用超声刀适用于微 创手术
手术用超声刀适用于微创手术，如腹
腔镜手术、胸腔镜手术等。 02
02
手术用超声刀的 操作流程
开机与检查
检查设备
在使用手术用超声刀之前，必须 仔细检查设备的完好性和安全性。
开机确认
按照规定的程序开机，并确认设 备正常工作。
为保证手术用超声刀的性能和安全性，需定期进行 维护和保养。
常见问题及处理方法
在手术过程中，如果遇到刀头突然 断裂的情况，应立即停止使用，并 寻求专业人员的帮助。
在使用过程中，如果发现刀头过热， 应暂停使用，待刀头冷却后再继续。
如遇刀头堵塞，应立即停止使用， 并按照说明书进行清理或寻求专业 人员的帮助。
定期检查
为确保手术用超声刀的性能和安全性，应定期进行全面 检查，包括刀头、电路、控制面板等部件。
维修与保养
根据检查结果，对需要维修的部件进行及时维修或更换。 同时，为保持手术用超声刀的性能，应定期进行保养， 如清洁、润滑等。
寿命与更换周期
手术用超声刀的使用寿命取决于使用频 率、使用环境和使用方式等因素。
手术用超声刀与人工智能结合
超声止血刀行业研究报告 2022年
01
超声止血刀概念、原理
1.1 超声止血刀基本概念、发展历程
• 超声亦称超声波,是指频率高于人类听觉上限频率(约2 ×104Hz) 的声波,其波长范围约为10 - 2～10 - 6m。超声波在媒质中传播时,由 于声波和媒质间的相互作用,使媒质发生一系列物理和化学变化,也会出现一系列力学、光学、电学、化学等超声效应。
止血效应：超声手术刀工作时，高频振荡的刀头接触组织液或血液，产生强烈的空化效应，大量空化泡爆裂的热效应使其附近的蛋 白质破碎凝固并堵塞于血管断口处实现紧急止血；同时，手术刀切割时不论是振动摩擦还是空化效应，都会导致作用机体出现一定 程度的升温，可提高该区域附近血液中凝血酶的活性，从而加速凝血反应过程。
1.2 超声止血刀作用原理（续）
研究表明不同组织实现切割所需的振动的加速度阈值，不仅切口精准，而且不会伤及周边血管和神经： • 用于切割软组织的振动的加速度阈值大约是5×104g（g为重力加速度）； • 用于切割骨组织的振动的加速度阈值大约是12×104g（g为重力加速度）； 为了让超声刀的振动加速度超过阈值（加速度a=A（2πf）2），在设定了频率的前提下，必须得顾及到振动位移幅值 • 对于工作频率为20kHz的超声刀，软组织切割刀头最小的振动位移幅值应该超过32μm； • 对骨组织顺利切割，其振幅需超过100μm； • 振幅可根据频率、及要作用的组织测算设计，振幅越大，超声刀所适用的范围越广，工作效率越高。可以反映出刀具声输出功率
2022年
超声止血刀 行业研究报告
软组织超声刀在临床应用上的禁忌症很少，适用于医院涵妇科、泌尿科、胸外科、肝胆外科、胃 肠外科、头颈外科、耳鼻喉外科、小儿外科等十几个科室，覆盖了几十种外科手术。目前强生公 司市场占比约70%，具有较大国产替代机会
超声刀原理和功效
超声刀原理和功效超声刀是一种利用高频超声波进行切割和凝固的医疗设备，它在外科手术中得到广泛应用。
超声刀的原理是利用高频超声波产生的热能和机械能，可以精准地切割组织，同时具有凝血止血的功效，因此被广泛用于各种手术中。
超声刀的原理和功效对于医疗工作者和患者来说都非常重要，下面我们将详细介绍一下。
首先，超声刀的原理是利用高频超声波的振动产生的热能和机械能来切割组织。
超声波在组织中传播时，会产生高频的振动，这种振动会导致组织内部的分子摩擦和振动，从而产生热能。
这种热能可以使组织中的蛋白质变性，达到切割的效果。
同时，超声波的振动也可以产生机械能，可以直接破坏组织的细胞间连接，从而实现切割的目的。
因此，超声刀具有高度的精准性和可控性，可以避免对周围组织的损伤，是一种非常理想的手术工具。
其次，超声刀具有凝血止血的功效。
在切割组织的同时，超声刀可以通过产生热能和振动，使血管壁收缩和凝固，达到止血的效果。
这对于手术过程中的出血控制非常重要，可以减少手术时间和减少术后并发症的发生。
同时，超声刀的凝血效果也可以减少术后疼痛和减少术后出血的机会，对患者的康复非常有益。
总的来说，超声刀的原理和功效使其成为一种非常理想的手术工具。
它具有高度的精准性和可控性，可以帮助医疗工作者进行更加精细和安全的手术操作。
同时，它的凝血止血功效也可以减少手术的并发症和患者的痛苦，对于提高手术的成功率和患者的术后康复都具有非常重要的意义。
综上所述，超声刀的原理和功效对于医疗工作者和患者来说都非常重要。
它的应用可以使手术更加安全和精细，对于提高手术的成功率和患者的术后康复都具有非常重要的意义。
因此，超声刀在医疗领域中得到了广泛的应用，并且在未来的发展中也将发挥越来越重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声止血刀工作原理
超声止血刀是一种利用超声波来实现止血的医疗器械。
它的工作原理是通过超声波的高频振动产生的热能，使组织细胞的蛋白质凝固，从而达到止血的效果。
具体来说，当超声波振动作用在出血的部位时，超声波的能量会被组织中的蛋白质所吸收。
这样一方面可以迅速使蛋白质分子振动增加，导致温度升高；另一方面，还可以改变组织中蛋白质的化学结构，使其发生凝固作用。
这样，超声止血刀通过产生热能，可以迅速、有效地止血。
此外，超声止血刀还具有一些其他的特点，如具有较小的切割力，可以对组织进行局部凝固而不会损伤周围的健康组织；还可以对微小血管进行精确地切断，从而实现精细的止血效果。
另外，超声止血刀的操作简单，可用于各种外科手术和内窥镜手术等场合。
总的来说，超声止血刀的工作原理是通过超声波的高频振动产生的热能，使组织细胞的蛋白质凝固，从而实现止血的效果。
它具有快速、有效、精确的止血作用，被广泛应用于临床手术中。
