电解锰生产工艺流程简述
电解锰生产工艺流程简述
第一章设计要求和原则1.1 概述本项目为俄罗斯CHEK-SU公司建设的年产8万吨电解金属锰项目，生产主原料为公司生产的氧化锰和碳酸锰精矿，采用湿法冶炼工艺，年生产天数330天，年生产产量为80000吨，设计四条电解生产线。
采用有硒电解、无铬钝化环保工艺，生产中产生的粉尘、酸雾回收利用，废水全部回收至污水处理站处理后重复使用，废渣排至尾矿库堆存，电解冷却水闭路循环使用。
1.2 设计指导思想和编制原则1.2.1 设计指导思想1、设计执行相关的方针、政策，使设计做到切合实际，技术先进，经济合理，安全适用。
2、全面贯彻综合利用俄罗斯CHEK-SU公司锰矿资源的基本方针，有效保护和科学合理开发利用当地资源。
3、优化冶炼工艺流程，在经济合理的条件下，尽量提高金属回收率。
4、遵循可持续发展的观念，严格执行环境保护法规、安全和工业卫生法规，加强综合利用，减少三废排放，完善三废处理设施，控制对环境的污染，做到环境措施与工程建设“三同时”。
5、设计中在各个环节注意节省能源和降低成本。
6、严格按设计程序开展设计工作，确保设计质量。
1.2.2 设计原则、产品产量和质量及能源消耗保证值1、建设年产8万吨电解金属锰工厂，工厂一次建成投产；2、项目设计生产的产品为含Mn99.8%的电解金属锰（中华人民共和国黑色冶金行业标准（YB/T051-2003），牌号为DJMnD）；3、主原料采用俄罗斯奇克苏福克公司生产的碳酸锰矿、氧化锰矿，湿法冶炼生产工艺；4、本项目采用目前行业最新的设备和工艺，对生产过程中产生的废气、废水、废渣均采取了有效的治理措施，达到清洁生产及环保要求，工艺技术达到目前同行业先进水平；5、本次项目采用的技术经济指标为：（1）每条电解生产线330天生产量为20000吨，设计四条电解生产线，生产规模80000吨/年（产品合格率为100%）；（2）电解采用SeO2添加剂，正常生产时，电流效率68～70%，电流密度320～380A/m²，槽电压为4.2～4.6V，每吨锰直流电耗≤6500kWh；（3）项目采用的碳酸锰精矿Mn27%，氧化锰精矿Mn35%，本批次全锰分析结果中，二价锰回收率：85%；（4）电解金属锰产品Mn含量达到99.8%，即产品质量符合中华人民共和国黑色冶金行业标准YB/T051－2003；6、废弃场和排放场的再利用，应符合俄罗斯联邦的卫生和自然保护立法要求。
电解金属锰生产工艺流程
电解金属锰生产工艺流程首先是原料准备阶段。
电解金属锰的主要原料是电解锰矿，这是一种含有较高锰含量的矿石。
在原料准备阶段，首先需要对电解锰矿进行选矿和破碎处理，以获得适合电解制锰的矿石。
接下来是电解制锰阶段。
在这个阶段，首先将经过破碎处理的电解锰矿与碳酸钠等辅助剂混合，然后将混合料放入电解槽中。
电解槽一般采用工业纯铅制成，内衬钛板。
混合料投入电解槽后，通过铜片连接电源，进行电解。
正极是铅板，负极是钛板。
在进行电解时，由于阳离子的形成，锰与钠离子结合成锰酸钠，锰酸钠向阳极游离，形成氯气和锰酸。
锰酸钠在电解槽底部沉淀，收集后经过过滤、洗涤等处理，得到锰酸钠的浓缩液。
然后是晶体分离阶段。
浓缩液进一步加热和脱水处理，使其结晶成锰酸钠结晶体。
锰酸钠结晶体经过离心分离，得到纯净的锰酸钠结晶体。
最后是产品提纯阶段。
锰酸钠结晶体经过干燥处理后，进入炉中进行加热，使锰酸钠分解成锰酸锰和氧化钠。
锰酸锰经过还原和水蒸气处理后得到金属锰。
金属锰经过进一步熔炼和升华，去除杂质，提高纯度。
最后，得到纯净的金属锰。
整个生产工艺流程主要包括原料准备、电解制锰、晶体分离和产品提纯等步骤。
这些步骤分别包括矿石的选矿和破碎处理、电解制锰、锰酸钠的结晶和分离、金属锰的提纯等。
这些步骤的顺序严格按照工艺要求执行，以确保最终产品的质量和纯度。
总结起来，电解金属锰的生产工艺流程复杂而繁琐，但经过以上几个阶段的处理，我们可以获得高质量和高纯度的金属锰产品。
电解金属锰作为一种重要的金属材料，在电池、合金、化工等领域具有广泛的应用前景。
-电解锰生产-------工艺流程简述
..-电解锰生产-------工艺流程简述————————————————————————————————作者：————————————————————————————————日期：第一章设计要求和原则1.1 概述本项目为俄罗斯CHEK-SU公司建设的年产8万吨电解金属锰项目，生产主原料为公司生产的氧化锰和碳酸锰精矿，采用湿法冶炼工艺，年生产天数330天，年生产产量为80000吨，设计四条电解生产线。
采用有硒电解、无铬钝化环保工艺，生产中产生的粉尘、酸雾回收利用，废水全部回收至污水处理站处理后重复使用，废渣排至尾矿库堆存，电解冷却水闭路循环使用。
1.2 设计指导思想和编制原则1.2.1 设计指导思想1、设计执行相关的方针、政策，使设计做到切合实际，技术先进，经济合理，安全适用。
2、全面贯彻综合利用俄罗斯CHEK-SU公司锰矿资源的基本方针，有效保护和科学合理开发利用当地资源。
3、优化冶炼工艺流程，在经济合理的条件下，尽量提高金属回收率。
4、遵循可持续发展的观念，严格执行环境保护法规、安全和工业卫生法规，加强综合利用，减少三废排放，完善三废处理设施，控制对环境的污染，做到环境措施与工程建设“三同时”。
5、设计中在各个环节注意节省能源和降低成本。
6、严格按设计程序开展设计工作，确保设计质量。
1.2.2 设计原则、产品产量和质量及能源消耗保证值1、建设年产8万吨电解金属锰工厂，工厂一次建成投产；2、项目设计生产的产品为含Mn99.8%的电解金属锰（中华人民共和国黑色冶金行业标准（YB/T051-2003），牌号为DJMnD）；3、主原料采用俄罗斯奇克苏福克公司生产的碳酸锰矿、氧化锰矿，湿法冶炼生产工艺；4、本项目采用目前行业最新的设备和工艺，对生产过程中产生的废气、废水、废渣均采取了有效的治理措施，达到清洁生产及环保要求，工艺技术达到目前同行业先进水平；5、本次项目采用的技术经济指标为：（1）每条电解生产线330天生产量为20000吨，设计四条电解生产线，生产规模80000吨/年（产品合格率为100%）；（2）电解采用SeO添加剂，正常生产时，电流效率68～70%，电流密度320～2380A/m²，槽电压为4.2～4.6V，每吨锰直流电耗≤6500kWh；（3）项目采用的碳酸锰精矿Mn27%，氧化锰精矿Mn35%，本批次全锰分析结果中，二价锰回收率：85%；（4）电解金属锰产品Mn含量达到99.8%，即产品质量符合中华人民共和国黑色冶金行业标准YB/T051－2003；6、废弃场和排放场的再利用，应符合俄罗斯联邦的卫生和自然保护立法要求。
自编电解锰生产工艺流程
4、电解锰的作用
(4)剥落:剥落就是将金属锰成品与阴极板分离。按照外观 质量分级剥落。
(5)包装:产品剥落完后，取样送检，然后按产品外观质量 分别装桶、称重、包装。
(6)阴极板处理:将剥离后的阴极板放入阳极液中浸泡，溶 去阴极板上的残锰，然后放入洗液(7%HNO3+3%K2Cr2O7)中浸 泡1分钟，取出后用自来水洗净；表面光亮平整的阴极板返回 使用，表面不整洁的阴极板完全晾干后送抛光室进行抛光处 理。
5、电解锰的用途。
①锰是冶炼工业不可缺少的添加剂。电解锰加工成粉状后是生产四 氧化三锰的主要原料，电子工业广泛使用的磁性材料原件就是四氧化 三锰生产的，市场需求量每年增长15%左右。
②近些年，世界铝工业成为电解锰的主要用户，铝锰合金为现代轻 美型建筑材料、装饰工程材料和地下工程防腐和保护材料，铝锰合 金门窗等已进入普通居民住宅，大大地扩大了金属锰的市场。
四、工艺流程
4、 电解工序
电解：合格液槽中的新液经溜槽进入电解槽进行电解作 业，电解时槽温控制在38～42℃，平均阴极电流密度370～ 380A/m2，同极距68mm，阴极锰析出周期24h。电解时加入少 量二氧化硒添加剂以利于电解作业稳定，加入部分氨水以调 节pH值。为带走电解时电流通过在槽中产生的热量以维持正 常的电解温度，在电解槽内设冷却管，通入冷却水进行冷却， 维持电解槽温在正常范围内。电解时，电解液不断加入，阳 极液流入阳极液溜槽自流到浸出工序。 在电解过程中发生了 如下化学反应。
31.07.2015 电解锰生产 工艺流程简述

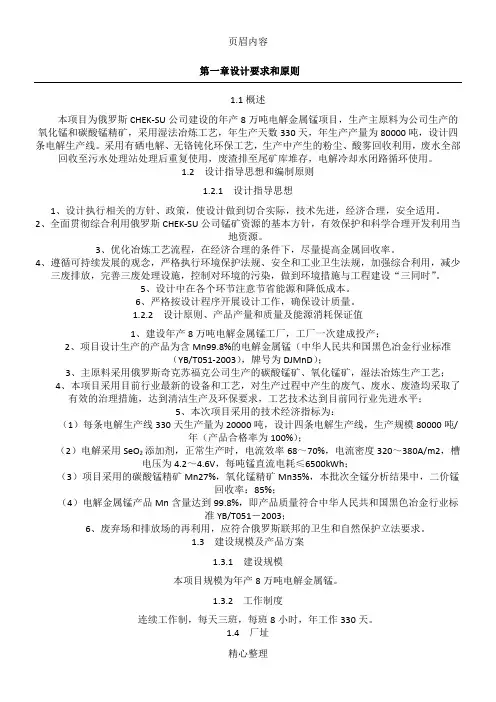

第一章设计要求和原则1.1概述本项目为俄罗斯CHEK-SU公司建设的年产8万吨电解金属锰项目，生产主原料为公司生产的氧化锰和碳酸锰精矿，采用湿法冶炼工艺，年生产天数330天，年生产产量为80000吨，设计四条电解生产线。
采用有硒电解、无铬钝化环保工艺，生产中产生的粉尘、酸雾回收利用，废水全部回收至污水处理站处理后重复使用，废渣排至尾矿库堆存，电解冷却水闭路循环使用。
1.2设计指导思想和编制原则124。
24（吨/（，槽（（准YB/T051－2003；6、废弃场和排放场的再利用，应符合俄罗斯联邦的卫生和自然保护立法要求。
1.3建设规模及产品方案1.3.1建设规模本项目规模为年产8万吨电解金属锰。
1.3.2工作制度连续工作制，每天三班，每班8小时，年工作330天。
1.4厂址位于俄罗斯哈卡斯共和国西拉区图依姆村。
1.5设计范围原料堆场、汽修车间和加油站、焙烧车间、磨粉车间、化合车间、硫化车间、净化车间、粗滤车间、精滤车间（二者是否考虑合并在一起，节约土建投资？）、电解车间、尾矿库、成品车间、供电系统和配电系统、给排水系统、污水处理、硫磺制酸车间、冷却循环水系统、供热供暖系统、转运设施、220kV总降变电站、进厂公路和铁路。
(是否增加全厂监控、地泵房、取水泵房等小子项)1.6设计标准1、设计和施工标准采用俄罗斯联邦现行的强制性规定和条例。
2、在中国制造并出口的设备和材料采用中国标准，并依照俄罗斯联邦相关法律取得认证证书，电解金属锰的生产工艺流程详见图2－1。
3.2原料储存和制备系统3.2.1碳酸锰（MnCO3）和二氧化锰（MnO2）分别设计有MnCO3和MnO2矿，二个月的露天晾晒堆场，一个月封闭式库房。
温暖季节通过自然干燥，使水分降至5%以下，雨、冬季节根据气象条件、下雨、下雪时用防渗膜盖住，有晴天出现时，尽快打开晾晒，移存入库。
3.2.2硫酸（H2SO4）硫酸（H2SO4）储罐采用钢制外加12cm的岩棉保温，钢制抗压、防腐、防火、防渗、防爆等满足危化品安全储存方式，储罐设计一个，存量2000吨，4天使用量，硫酸的含量≥98%。
电解锰工艺流程
电解锰工艺流程电解锰是一种常见的锰制品，广泛应用于电子、冶金、化工等领域。
下面将详细介绍电解锰的工艺流程。
首先，电解锰的原料是锰矿，通常采用菱锰矿或辉锰矿作为原料。
锰矿经过破碎、筛分、洗选等工序后，得到粒度适中的锰矿矿石。
第二步，锰矿矿石经过磨矿工序，将其磨成粉碎度适宜的锰粉。
这一步骤主要是为了增加锰粉的表面积，便于后续的浸出反应。
第三步，将锰粉与酸性浸出剂进行浸出反应。
浸出剂通常是硫酸或盐酸，通过酸的作用，将锰粉中的锰溶解出来，形成锰溶液。
第四步，通过过滤、沉淀、浓缩等工序，将锰溶液中的杂质去除，并使锰溶液的浓度逐渐提高。
其中，过滤工序主要是通过过滤器将溶液中的悬浮固体去除；沉淀工序是利用沉淀剂将溶液中的杂质沉淀下来；浓缩工序是通过蒸发浓缩或逆渗透浓缩将溶液中的水份去除。
第五步，将浓缩后的锰溶液进行电解。
电解是将锰溶液放入电解槽中，加入电解剂，通过电流的作用将溶液中的锰离子还原成锰金属。
电解槽一般采用铅合金制成，电解剂一般是硫酸或氯化锰。
在电解过程中，金属锰会在阴极上析出，并随着时间的推移逐渐变厚。
同时，阳极上的电解剂还会发生氧化反应，生成氧气。
第六步，将析出的锰金属进行处理。
首先，将析出的锰金属进行过滤、洗涤等工序，去除表面附着的杂质。
然后，进行干燥和粉碎，将锰金属制成颗粒状或粉末状的锰产品。
最后，对锰产品进行包装和储存。
根据不同的用途，锰产品可以分装成小包装、大包装或散装。
同时，为了保证锰产品的质量和安全，还需要密封包装，并在干燥、通风的条件下存放。
总结起来，电解锰的工艺流程主要包括锰矿的选矿、磨矿、浸出、过滤沉淀、浓缩、电解、处理、包装储存等环节。
通过这些工艺步骤，锰矿可以经过一系列的化学反应、物理处理，最终得到高纯度的锰金属产品。
电解金属锰生产工艺流程主要分两个阶段：
电解金属锰生产工艺流程主要分两个阶段：(1)制备电解溶液。
采用锰矿粉与无机酸反应，加热制取锰盐溶液，同时向溶液中加入铵盐作缓冲剂，用加氧化剂氧化中和的方法除去铁，加硫化净化剂除去重金属，然后过滤分离，在溶液中加入电解添加剂作为电解溶液。
目前工业生产广泛采用硫酸浸锰方法制取电解液，用氯化锰盐溶液电解制取金属锰的方法还未形成规模性生产。
制取硫酸锰所用的锰矿粉分菱锰矿和软锰矿两种。
用菱锰矿粉制取硫酸锰的主要化学反应为：MnCO3+H2SO4→MnSO4+CO2↑+H2O用软锰矿制取硫酸锰，先要对软锰矿进行还原焙烧，还原成一氧化锰，然后用硫酸浸取，其主要化学反应为：MnO+H2SO4→MnSO4+H2O(2)电解操作过程。
向隔模电解槽注入含硫酸铵的硫酸锰水溶电解液，接通直流电，产生电析作用，在阴极板上析出金属锰，阳极板析出氧气；周期性地更换阴极板，对电析产物进行钝化、水洗、烘干、剥离等处理，获得金属锰产品。
阴极板上的反应为：Mn2++2e→Mn↓阳极板上的反应为：生产方法原料技术条件用硫酸锰作原料制取金属锰，所需原料主要有锰矿粉、硫酸、硫酸铵、氧化剂、还原剂、添加剂等。
锰矿粉分菱锰矿和软锰矿两种：(1)菱锰矿(MnCO3)，质量要求符合国家标准GB3714-83的1-4级。
(2)软锰矿(MnO2)，质量要求符合国家标准GB3714-83的1-4级。
锰矿粉以锰含量高，杂质元素种类少、含量低为佳，特别是铁和重金属元素的含量要求尽可能低。
工业硫酸(H2SO4)质量指标应符合国家标准GB534-82。
硫酸铵［(NH4)2SO4］，质量指标应符合国家标准GB535-83。
液氨或氢氧化铵(NH3、NH4OH)质量指标应符合国家标准GB536-82(CO2含量不大于0.05g/L)。
还原剂用无烟煤粉，粒度 2mm以下，灰分小于14%。
净化剂(用于沉淀重金属)有：(1)饱和(NH4)2S溶液；(2)福美钠［(CH3)2NCS2Na］简称SDD，含量大于88%；(3)乙硫氮［(CH3CH2)2NCS2Na·3H2O］。
电解金属锰生产工艺流程.
电解金属锰生产工艺流程电解金属锰生产工艺流程主要分两个阶段: (1)制备电解溶液; (2)电解操作过程。
电解金属锰生产工艺流程主要分两个阶段：(1)制备电解溶液。
采用锰矿粉与无机酸反应，加热制取锰盐溶液，同时向溶液中加入铵盐作缓冲剂，用加氧化剂氧化中和的方法除去铁，加硫化净化剂除去重金属，然后过滤分离，在溶液中加入电解添加剂作为电解溶液。
目前工业生产广泛采用硫酸浸锰方法制取电解液，用氯化锰盐溶液电解制取金属锰的方法还未形成规模性生产。
制取硫酸锰所用的锰矿粉分菱锰矿和软锰矿两种。
用菱锰矿粉制取硫酸锰的主要化学反应为：MnCO3+H2SO4→MnSO4+CO2↑+H2O用软锰矿制取硫酸锰，先要对软锰矿进行还原焙烧，还原成一氧化锰，然后用硫酸浸取，其主要化学反应为：MnO+H2SO4→MnSO4+H2O(2)电解操作过程。
向隔模电解槽注入含硫酸铵的硫酸锰水溶电解液，接通直流电，产生电析作用，在阴极板上析出金属锰，阳极板析出氧气；周期性地更换阴极板，对电析产物进行钝化、水洗、烘干、剥离等处理，获得金属锰产品。
阴极板上的反应为：Mn2++2e→Mn↓阳极板上的反应为：生产方法原料技术条件用硫酸锰作原料制取金属锰，所需原料主要有锰矿粉、硫酸、硫酸铵、氧化剂、还原剂、添加剂等。
锰矿粉分菱锰矿和软锰矿两种：(1)菱锰矿(MnCO3)，质量要求符合国家标准GB3714-83的1-4级。
(2)软锰矿(MnO2)，质量要求符合国家标准GB3714-83的1-4级。
锰矿粉以锰含量高，杂质元素种类少、含量低为佳，特别是铁和重金属元素的含量要求尽可能低。
工业硫酸(H2SO4)质量指标应符合国家标准GB534-82。
硫酸铵［(NH4)2SO4］，质量指标应符合国家标准GB535-83。
液氨或氢氧化铵(NH3、NH4OH)质量指标应符合国家标准GB536-82(CO2含量不大于0.05g/L)。
还原剂用无烟煤粉，粒度 2mm以下，灰分小于14%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章设计要求和原则1.1 概述本项目为俄罗斯CHEK-SU 公司建设的年产8 万吨电解金属锰项目，生产主原料为公司生产的氧化锰和碳酸锰精矿，采用湿法冶炼工艺，年生产天数330 天，年生产产量为80000 吨，设计四条电解生产线。
采用有硒电解、无铬钝化环保工艺，生产中产生的粉尘、酸雾回收利用，废水全部回收至污水处理站处理后重复使用，废渣排至尾矿库堆存，电解冷却水闭路循环使用。
1.2 设计指导思想和编制原则1.2.1 设计指导思想1、设计执行相关的方针、政策，使设计做到切合实际，技术先进，经济合理，安全适用。
2、全面贯彻综合利用俄罗斯CHEK-SU 公司锰矿资源的基本方针，有效保护和科学合理开发利用当地资源。
3、优化冶炼工艺流程，在经济合理的条件下，尽量提高金属回收率。
4、遵循可持续发展的观念，严格执行环境保护法规、安全和工业卫生法规，加强综合利用，减少三废排放，完善三废处理设施，控制对环境的污染，做到环境措施与工程建设“三同时”。
5、设计中在各个环节注意节省能源和降低成本。
6、严格按设计程序开展设计工作，确保设计质量。
1.2.2 设计原则、产品产量和质量及能源消耗保证值1、建设年产8 万吨电解金属锰工厂，工厂一次建成投产；2、项目设计生产的产品为含Mn 99.8%勺电解金属锰(中华人民共和国黑色冶金行业标准(YB/T051-2003)，牌号为DJMnD;3、主原料采用俄罗斯奇克苏福克公司生产的碳酸锰矿、氧化锰矿，湿法冶炼生产工艺；4、本项目采用目前行业最新的设备和工艺，对生产过程中产生的废气、废水、废渣均采取了有效的治理措施，达到清洁生产及环保要求，工艺技术达到目前同行业先进水平;5、本次项目采用的技术经济指标为：(1)每条电解生产线330天生产量为20000吨，设计四条电解生产线，生产规模80000 吨/年(产品合格率为100% ；(2)电解采用SeO添加剂，正常生产时，电流效率68〜70%电流密度320〜380A/m2 槽电压为4.2〜4.6V，每吨锰直流电耗w 6500kWh(3)项目采用的碳酸锰精矿Mn27%氧化锰精矿Mn35%本批次全锰分析结果中，二价锰回收率：85%(4)电解金属锰产品Mn含量达到99.8%,即产品质量符合中华人民共和国黑色冶金行业标准YB/T051—2003;&废弃场和排放场的再利用，应符合俄罗斯联邦的卫生和自然保护立法要求。
1.3 建设规模及产品方案1.3.1 建设规模本项目规模为年产8万吨电解金属锰。
1.3.2 工作制度连续工作制，每天三班，每班8小时，年工作330天。
1.4 厂址位于俄罗斯哈卡斯共和国西拉区图依姆村。
1.5 设计范围原料堆场、汽修车间和加油站、焙烧车间、磨粉车间、化合车间、硫化车间、净化车间、粗滤车间、精滤车间(二者是否考虑合并在一起，节约土建投资？) 、电解车间、尾矿库、成品车间、供电系统和配电系统、给排水系统、污水处理、硫磺制酸车间、冷却循环水系统、供热供暖系统、转运设施、220kV总降变电站、进厂公路和铁路。
(是否增加全厂监控、地泵房、取水泵房等小子项)1.6 设计标准1、设计和施工标准采用俄罗斯联邦现行的强制性规定和条例。
2、在中国制造并出口的设备和材料采用中国标准，并依照俄罗斯联邦相关法律取得认证证书，以证明其符合俄罗斯强制标准要求。
第二章技术方案2.1 工艺技术方案2.1.1 金属锰技术方案2.1.1.1 生产方法金属锰的生产方法有火法冶炼和湿法冶炼。
本项目的产品金属锰采用电解法即湿法冶炼生产。
锰矿运入厂后首先进行原料预处理：根据原料到厂的含水分量，经过晾晒或者烘干等系统，使水分达到V 5鸠下，才能进入下一道工序。
氧化锰矿还原焙烧得到一氧化锰再进一步磨粉；碳酸锰矿经磨粉得到所需粒度粉料，再用埋刮板输送机将一氧化锰和碳酸锰矿粉分别送入化合槽浸出，用硫酸将碳酸锰矿和一氧化锰矿粉中的Mn+浸出获得硫酸锰混合液矿浆，经一次压滤固液分离，硫酸锰溶液再经硫化除重金属杂质、静置24小时之后，进入二次压滤，硫酸锰溶液加入电解添加剂，进入合格液池储存，进入电解车间电解。
在电解槽内电解时，阴极析出氢，阳极析出氧气，控制各种工艺指标达到工艺要求，即可获得电解金属锰产品。
2.1.1.2 产品标准本产品参照中华人民共和国黑色冶金行业标准(YB/T051-2003)，生产Mn99.8的电解金属锰，其化学成分参见表2 - 1。
表2-1 电解金属锰的牌号及化学成分表(99.8%)2.1.1.3 工艺流程图电解金属锰的生产工艺流程详见图 2- 1二氧化锰 滤［渣包第三章工艺流程简述3.1工艺流程系统划分1） 原料储存和制备系统解金属锰制酸硫磺还原焙烧硫酸阴极板-图2-1金属锰生产工艺流程图4 -----------------------------碳酸锰矿粉氨水氧化剂或空气7浸出、氧化、中和2.1.1.4主要生产技术指标一次压滤项目主要生产技术指标见表"2^2。
硫化剂I~序号_____ 表2-化卜项目主要技术指标表 指标名称单位4 T一渣场—综合利用性能保证指标二次压滤 总锰回收率（二氧化锰） 83 80可溶锰（二价锰）总回收率主要技术指三次压滤滤渣含——1—1 产品合格率合格液池电流效 1—阴极板电流密度电解槽电压------------- 钝化 电解合格液 Mn 含量一 阳极液含亍'工作制度年工作天数干燥 天工作班数 添加剂A/m 2 /gLV 25以下 （取决于65 〜7(4.6 "4.2 阴极板 ―T35〜40抛 光330重复利用8总锰回收率（碳酸锰） 下层液V /L d班工作时数剥离废水处5理池99.7h320 〜38 压 入库待售2）浸出系统（矿浆、浸出、氧化、中和）；3）压滤系统（固与液分离、硫化、静置、合格液池）；4）电解系统（控制槽Mn2含量，温度，pH值，电流，阴、阳极板导电）5）产品处理系统（电解24 小时后取锰板、换新板、钝化、冲洗、烘干、剥离、包装、入库）；6）电解预处理系统（处理不合格阴或阳极板，隔膜布，清槽）；3.2 原料储存和制备系统3.2.1 碳酸锰（MnCO）和二氧化锰（MnO）分别设计有MnC（和MnO矿，二个月的露天晾晒堆场，一个月封闭式库房。
温暖季节通过自然干燥，使水分降至5%以下，雨、冬季节根据气象条件、下雨、下雪时用防渗膜盖住，有晴天出现时，尽快打开晾晒，移存入库。
3.2.2 硫酸（H2SO4）硫酸（H2SQ）储罐采用钢制外加12cm的岩棉保温，钢制抗压、防腐、防火、防渗、防爆等满足危化品安全储存方式，储罐设计一个，存量2000 吨， 4 天使用量，硫酸的含量》98%3.2.3 氨水氨水储罐采用钢制外加12cm的岩棉保温，钢制抗压、防腐、防火、防渗、防爆等满足危化品安全储存方式，储罐设计两个，每个2000 吨，共计4000 吨，8 天使用量，浓度为5%-10%。
氨水的制备利用两种换热器。
各换热器均由不锈钢材质的盘管组成，将液氨气化和氨水制备放在同一台设备中，液氨经过进入吸收器与水混合充分吸收，并放出热量，进入盘管冷却器进行降温。
通过液氨和水的流量调节氨水的浓度为5%-10%制备好的氨水，经检测合格后，送入氨水储罐。
324 化工用品SDD SeO、水玻璃、磷酸、钝化剂、硫酸铵、硫化钡、硫化铵、固体硫磺等化工用品，分别按不同化学性质类别的安全规范储存要求，储存在化工用品仓库，仓库设置有通风、防火、防腐、防渗、防爆等装置和危化品标识。
3.2.5主要原料和辅助原料消耗表表3-1主要原料和辅助原料消耗表326 原料制备系统（二氧化锰、碳酸锰、硫磺制酸）二氧化锰（MnO2制备成一氧化锰（MnO。
首先，得把外运入库的含Mri>35%粒度w 10mm水份》5刎上的二氧化锰矿，用装载机送入料仓，再经皮带计量称，定量送至天然气加热的圆筒烘干机烘干，使水份w 5刎下，与含固定碳》70%勺还原煤（添加量15-20%）混合均匀，送进多管竖式焙烧炉进行还原，还原温度控制在750-850 C之间，还原率可达到》95%以上，经冷却降温至50C以下入库。
烘干、焙烧二氧化锰量为225 吨/ 日，74250 吨/a。
制备原理为：加热850CMnO? + C T MnO + CO f加热850CMnO? + CO T MnO + CQ f在还原的同时：Fe、Co、Ni 、Zn、Cu 等氧化物也被还原，给下道工序氧化除铁及硫化除重金属，使用的二氧化锰粉和SDD原料量相应增加，但该工艺设计比传统的反射炉、微波炉、沸腾炉、回转窑等方法，技术要先进（属自主创新），环保要清洁，还原率高，操作简单可控，投资少，运营成本低，在国内已广泛应用于大工业生产。
碳酸锰粉（MnCO）3 制备首先把外运入库的含Mr>27%水份〉5刎上、粒度w 30mn以下的碳酸锰精矿。
根据当时当地的气象条件，采用晾晒或天然气加热的圆筒烘干机烘干方法，使水分控制在w 5鸠下入仓，开始磨粉。
制粉一氧化锰（MnO和碳酸锰粉（MnCO磨粉利用装载机从料场送入至料仓，再通过电子秤喂料给单传动辊压磨机处理后（生产能力为100-120吨/a ）,物料经过提升机提升到V 选，然后，由旋风机将细粉抽入动态选粉机。
通过旋风机收尘和袋式收尘器，把合格的产品送入料仓（100目过筛、》95泌筛率），粗粉返回到稳流仓进入辊压机及配套系统连续进行生产，粉尘收集率》99.8%以上，运行稳定，操作简单可控，但，在设计中要考虑碳酸锰矿和一氧化锰交叉使用该设备的相关配套装置。
采取 5 天加工碳酸锰粉6000 吨，换一天加工一氧化锰矿1200 吨。
同时，配套两个1500 吨碳酸锰粉料仓系统和一个1500 吨一氧化锰粉料仓系统。
为了降低噪音，最好把加工时间控制在白天的12 小时，若环境允许，也可晚上加工一氧化锰。
（ 1 ）熔硫工序硫磺库中的硫磺以装载机机送入料斗，经园盘给料机，胶带输送机送入熔硫工段快速熔硫槽。
硫磺贮存于硫磺仓库。
自原料工段来的固体硫磺在快速熔硫槽中，以蒸汽间接加热，以搅拌器连续搅拌熔融为液体硫磺并进入过滤槽，以过滤泵送入液硫过滤器，过滤分离出泥砂灰尘等杂质。
分离后的精硫入中间槽以中间槽泵送入液硫贮罐贮存，间断地溢流进入炉前精硫槽，以精硫泵送入焚硫转化工段焚硫炉。
（2）焚硫、转化工序来自业主制备的精硫进入精硫槽，由精硫泵经机械喷咀送入焚硫炉内燃烧制取SO212左右的炉气。
焚硫炉所需空气由空气鼓风机送入干燥塔干燥后送入炉内。
出焚硫炉SO2炉气经废热锅炉回收余热降温，以干燥空气调节SO2浓度至~ 10%温度420 C左右后进入转化器进行第一次转化。
经第一段催化剂反应后的炉气以高温过热器与饱和蒸汽换热降温后进入第二段催化剂。
