防烟排烟系统组件安装前检查
(上海市新版)防烟、排烟系统分项工程施工过程检查记录
6.5.5 监理工程师：（签章）
监理单位 检查记录
年月日 注：施工过程若用到其他表格、则应作为附件一并归档。
年月日
表D-3 防烟、排烟系统分项工程施工过程检查记录
工程名称
工程1
施工单位
监理单位
施工执行标准名称及编号 项目
金属风管的制作、连接
对应本标准 章节条款
6.3.1
施工单位 检查记录
非金属风管的制作、连接 风
管 安
风管（道）强度、严密性检验
装 风管（道）的安装
6.3.2密性检验
6.3.5
排烟阀安装
6.4.1
送风口安装
部 件
排烟阀或排烟口安装
安 装
常闭送风口、排烟阀或排烟口手动装置安装
挡烟垂壁安装
6.4.2 6.4.2 6.4.3 6.4.4
排烟窗安装
6.4.5
风机型号、规格
6.5.1
风机外壳间距 风
机 安
风机基础
装 风机吊装
6.5.2 6.5.3 6.5.4
风机安装安全防护 施工单位项目负责人：（签章）
防排烟验收检查方法及工作内容
〔第二节]系统组件（设备）安装前检查防烟排烟系统施工安装前，按照施工过程质量控制要求，需要对系统组件及其他设备、材料进行现场检查（检验），不合格的组件、设备、材料不得使用。
一、质量控制文件检查设备材料到场后，需认真核对各组件、管件及其他设备质量控制文件进行查验，经查验合格后方可进行施工安装。
(一）检查内容系统组件、管件及其他设备、材料等到场后，对其质量控制文件的下列内容进行查验。
1)系统组件、设备、材料的铭牌、标志、出厂产品合格证、消防产品的符合法定市场准人规则。
2)风机、正压送风口、防火阀、排烟阀等系统主要组件、设备经国家消防产品质量监督检验中心检测合格的法定检测报告。
(二）检查方法及要求对照到场组件、设备、材料的规格型号，查验、核对其出厂合格证、质量认证证书、法定检测机构的检测合格报告等质量控制文件是否齐全、有效，比对复印件与原件是否一致。
第三篇消防设施安装、检测与维护管理二、现场检验系统组件、材料、设备到场后，对其外观、规格型号、基本性能、严密性等进行检查。
(-)检查内容及要求1.风管检查1)风管的材料品种、规格、厚度等应符合设计要求和国家现行标准的规定。
当采用金属风管且设计无要求时，钢板或镀锌钢板的厚度应符合表3-11-1的规定。
表3-11-1钢板风管板材厚度2)有耐火极限要求的风管的本体、框架与固定材料、密封垫料等必须为不燃材料，材料品种、规格、厚度及耐火极限等应符合设计要求和国家现行标准的规定。
2.风管部件检查规定1)排烟防火阀、送风口、排烟阀（口）等符合有关消防产品标准的规定，其规格、型号应符合设计要求，手动开启灵活、关闭可靠严密。
2)电动防火阀、送风口和排烟阀（口）的驱动装置，动作应可靠，在最大工作压力下工作正常。
3)防烟、排烟系统柔性短管的制作材料必须为不燃材料。
3.风机检查要求符合产品标准的规定，排烟风机符合有关消防产品标准的规定，其型号、规格应符合设计要求，出口方向正确。
4.活动挡烟垂壁及其电动驱动装置和控制装置检查要求符合有关消防产品标准的规定，其型号、规格应符合设计要求，动作可靠。

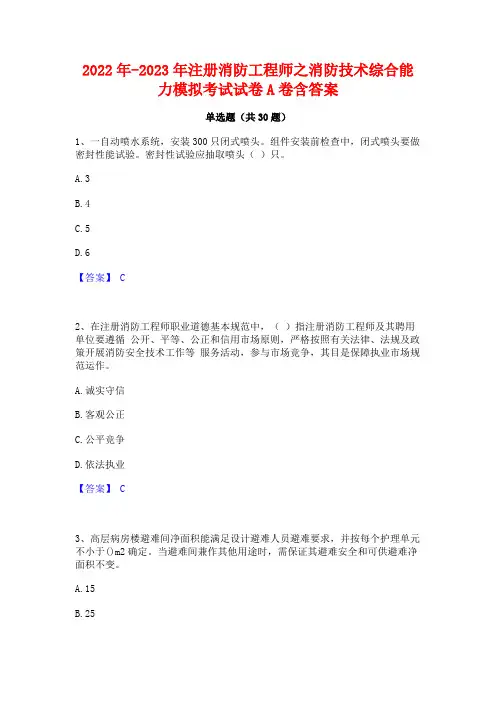

2022年-2023年注册消防工程师之消防技术综合能力模拟考试试卷A卷含答案
2022年-2023年注册消防工程师之消防技术综合能力模拟考试试卷A卷含答案单选题（共30题）1、一自动喷水系统，安装300只闭式喷头。
组件安装前检查中，闭式喷头要做密封性能试验。
密封性试验应抽取喷头（）只。
A.3B.4C.5D.6【答案】 C2、在注册消防工程师职业道德基本规范中，（）指注册消防工程师及其聘用单位要遵循公开、平等、公正和信用市场原则，严格按照有关法律、法规及政策开展消防安全技术工作等服务活动，参与市场竞争，其目是保障执业市场规范运作。
A.诚实守信B.客观公正C.公平竞争D.依法执业【答案】 C3、高层病房楼避难间净面积能满足设计避难人员避难要求，并按每个护理单元不小于()m2确定。
当避难间兼作其他用途时，需保证其避难安全和可供避难净面积不变。
A.15B.25C.35D.45【答案】 B4、下列关于人防工程检查，错误是（）。
A.卡拉OK厅设置在地下一层B.水泵房没有计入防火分区建筑面积C.人防工程地下二层旅店与员工宿舍划分为同一防火分区D.游泳馆游泳池其面积可不计入游泳馆防火分区面积内，装修材料为A级【答案】 C5、在地震烈度在7度及7度以上安装架空管道时，对供水主管，竖向支撑间距不应大于（）m。
A.10B.14C.20D.24【答案】 D6、防烟排烟系统安装前检查主要对系统组件、材料、设备到场后，对其外观、规格型号、基本性能、严密性等进行检查。
下列检查内容和要求不符合规定是（）。
A.风管材料品种、规格、厚度等应符合设计要求和国家现行标准规定B.有耐火极限要求风管本体、框架与固定材料、密封垫料等必须为不燃材料，材料品种、规格、厚度及耐火极限等应符合设计要求和国家现行标准规定C.防火阀、送风口和排烟阀（口）驱动装置，动作应可靠，在平均工作压力下工作正常D.防烟、排烟系统柔性短管制作材料必须为不燃材料【答案】 C7、对民用建筑进行防火检查，应注意该场所各个不同部位所使用装修材料燃烧性能等级是否符合要求，下列场所中，墙面、地面和顶棚装修材料燃烧性能等级与其它选项不同是（）。
消防验收标准规范(防排烟篇)
建筑工程消防设施施工及验收规范（防排烟系统篇）1.1 设备及配件进场1.1.1 一般规定1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。
所有产品的型号、规格均应符合设计要求。
2 设备安装前，应进行开箱检查，并形成验收文字记录。
参加人员为建设、监理、施工和厂商等方单位的代表。
3 设备就位前应对其基础进行验收，合格后方能安装。
4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。
1.1.2 风管1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。
金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。
表1.1.2 钢板风管板材厚度（mm）风管直径或长边尺寸b送风系统排烟系统b≤320 0.5 0.8320＜b≤450 0.6 0.8450＜b≤630 0.6 0.8630＜b≤1000 0.8 1.01000＜b≤1250 1.0 1.01250＜b≤2000 1.0 1.22000＜b≤4000 1.2 按设计检查数量：按材料与风管加工批数量抽查10%，不得少于5件。
检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。
2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定；风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。
检查数量：按材料与风管加工批数量抽查10%，不得少于5件。
检查方法：查验材料质量合格证明文件、性能检测报告，观察检查。
1.1.3 风管部件1 防火阀和排烟防火阀必须符合产品标准的规定，并具有相应的产品合格证明文件。
检查数量：按种类、批抽查10%，不得少于２个。
检查方法：核对产品的合格证明文件、性能检测报告。
2 电动的防火阀、排烟防火阀、排烟口和送风口的驱动装置，动作应可靠。

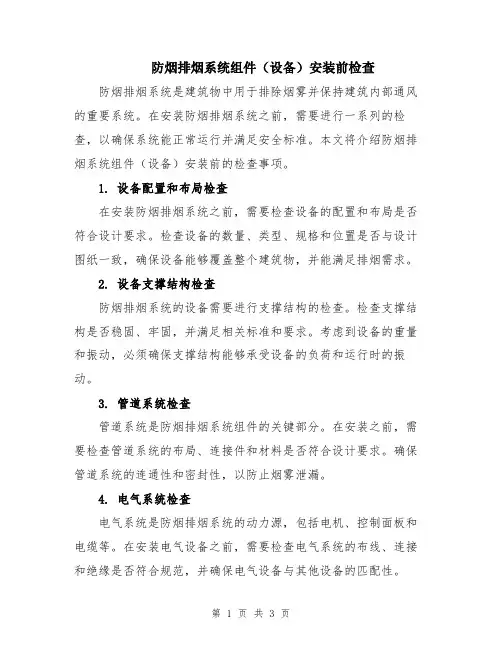

防烟排烟系统组件(设备)安装前检查
防烟排烟系统组件（设备）安装前检查防烟排烟系统是建筑物中用于排除烟雾并保持建筑内部通风的重要系统。
在安装防烟排烟系统之前，需要进行一系列的检查，以确保系统能正常运行并满足安全标准。
本文将介绍防烟排烟系统组件（设备）安装前的检查事项。
1. 设备配置和布局检查在安装防烟排烟系统之前，需要检查设备的配置和布局是否符合设计要求。
检查设备的数量、类型、规格和位置是否与设计图纸一致，确保设备能够覆盖整个建筑物，并能满足排烟需求。
2. 设备支撑结构检查防烟排烟系统的设备需要进行支撑结构的检查。
检查支撑结构是否稳固、牢固，并满足相关标准和要求。
考虑到设备的重量和振动，必须确保支撑结构能够承受设备的负荷和运行时的振动。
3. 管道系统检查管道系统是防烟排烟系统组件的关键部分。
在安装之前，需要检查管道系统的布局、连接件和材料是否符合设计要求。
确保管道系统的连通性和密封性，以防止烟雾泄漏。
4. 电气系统检查电气系统是防烟排烟系统的动力源，包括电机、控制面板和电缆等。
在安装电气设备之前，需要检查电气系统的布线、连接和绝缘是否符合规范，并确保电气设备与其他设备的匹配性。
5. 控制系统检查防烟排烟系统的控制系统是用于监测和控制设备的运行情况，以确保系统的正常运行和安全性能。
在安装控制系统之前，需要检查控制系统的传感器、控制面板和控制逻辑是否符合设计要求，并进行相应的调试和测试。
6. 消防连锁与联动检查防烟排烟系统与建筑物的消防系统需要进行连锁与联动的检查。
确保当发生火灾时，防烟排烟系统能够自动启动，排烟设备和其他消防设备能够正常配合工作。
7. 安全标志和指示灯检查防烟排烟系统组件的安全标志和指示灯是用于指示设备运行状况和警示安全状态的重要组成部分。
在安装之前，需要检查安全标志和指示灯是否清晰可见，是否符合标准要求。
8. 运行试验和调试在完成所有安装工作之后，需要进行运行试验和调试。
运行试验和调试可以验证系统的功能和性能是否满足设计要求，并对系统进行必要的调整和改进。
2022年-2023年注册消防工程师之消防技术综合能力高分通关题库A4可打印版
2022年-2023年注册消防工程师之消防技术综合能力高分通关题库A4可打印版单选题（共50题）1、插座在潮湿场所安装时，应采用密封型并带保护地线触头保护型插座，安装高度不低于（）m。
A.1.0B.1.2C.1.5D.1.8【答案】 C2、关于建设工程施工现场临时消防车道的设置，不符合要求的是（）。
A.临时消防车道与可燃材料堆场的距离为35mB.临时消防车道宽度最窄处为4.2m，净空高度最低处4.0mC.临时消防车道的右侧设置消防车行进路线指示标识D.临时消防车道宜为环形，设置环形车道确有困难时，在消防车道尽端设置尺寸为10m×l0m 的回车场【答案】 D3、在建筑火灾风险评估中,常用风险控制措施不包括（）。
A.风险滞留B.风险消除C.风险减少D.风险转移【答案】 A4、对可燃气体探测器调试时，不满足规范要求是（）。
A.对探测器施加浓度为探测器报警设定值可燃气体标准样气，探测器报警确认灯应在60ｓ内点亮并保持B.应清除探测器内可燃气体，手动操作控制器复位键后，控制器应处于正常监视状态，探测器报警确认灯应熄灭C.火灾探测器、可燃气体探测器、电气火灾监控探测器等探测器发出报警信号或处于故障状态时，控制类设备应发出声、光报警信号，记录报警时间D.对现场部件进行地址编码设置，一个独立识别地址只能对应一个现场部件【答案】 A5、某大型商业综合体，建筑设计单位不按照消防技术标准强制性要求进行消防设计，根据《消防法》，应对该建筑设计单位进行处罚，下列罚款处罚中，正确是（）。
A.处五万元以上十万元以下罚款B.处一万元以上十万元以下罚款C.处三万元以上三十万元以下罚款D.处五千元以上五万元以下罚款【答案】 B6、对某多层医院综合楼进行防火检查，查阅资料得知，该医院综合楼耐火等级为一级，首层为诊疗区，二层到三层为手术区，四层及以上为住院区，建筑内部设置了自动喷水灭火系统和火灾自动报警系统。
下列关于该大楼装修材料的检查结果如下，其中不符合规范要求的是（）。
防烟排烟系统组件(设备)安装前检查
防烟排烟系统组件（设备）安装前检查防烟排烟系统施工安装前，按照施工过程质量控制要求，需要前馈组件及其他设备、材料进行现场检查（检验），不合格的组件、设备、材料不得使用。
一、质量控制文件检查设备材料到场后，需认真清点各组件、及其它设备质量控制文件进行查验，经查验合格后方可进行吊装施工安装。
（一）检查内容系统组件、管件及其它设备、材料等到场后，对其质量控制文件的下列内容进行查验：1.系统组件、设备、材料的铭牌、标志、出厂产品合格证、消防产品的符合法定市场准入规则。
2.风机、正压送风口、防火阀、排烟阀等系统主要组件、消防产品经国家设备质量监督检验中心检验合格的法定检验报告。
（二）检查方法及要求对照到场组件、设备、材料的规格型号，查验、核对其投放市场合格证、质量认证证书、法定检测机构的检测合格报告等质量控制支配文件是否齐全、有效，比对复印件与原件是否一致。
二、现场检验系统组件、材料、设备到场后，对其外观、规格型号、基本性能、困难性等进行检查。
（一）检查内容及要求1.风管检查（1）风管的材料品种、规格、厚度等应符合设计要求和国家现行标准的规定。
当采用拉门金属风管且装配无要求时，钢板或镀锌钢板的厚度应符合表格3-11-2-1的规定；表3-11-2-1铝合金风管板材厚度风管直径D或长边尺寸b（mm）送风系统（mm）排烟系统（mm）圆形风管矩形风管D（b）≤3200.500.500.75320＜D（b）≤4500.600.600.75450＜D（b）≤6300.750.600.75630＜D（b）≤10000.750.751.001000＜D（b）≤12501.001.001.001250＜D（b）≤20001.201.001.202000＜D（b）≤4000按设计1.20按设计（2）有脆性耐腐蚀极限要求的风管的本体、框架与固定材料、密封垫料等必须为不燃材料，材料品种、规格、厚度及耐火极限等应符合设计要求和现行标准的规定。
防烟排烟系统组件(设备)安装前检查
防烟排烟系统组件（设备）安装前检查防烟排烟系统的组件安装前的检查是确保系统能够正常运行和满足安全要求的重要环节，以下是相关内容的一个详细介绍：一、设备检查要点1. 风机：首先检查风机的外观是否完好无损，然后检查风机的轴承是否正常运转，是否有异常噪音，同时检查风机的风叶是否完整，有无变形或断裂的情况。
还需要检查风机的电源是否正常，是否有接地保护，以及电机运行是否平稳。
2. 排气管道：检查排气管道的连接件是否牢固，有无疏松或脱落的情况。
还需要检查排气管道内是否有异物或积尘的情况。
此外，还需要检查排气管道的封闭情况，确保系统内外空气不能相互通风。
3. 排烟阀门：检查排烟阀门的密封性能，确保在关闭状态时能够完全封闭排烟管道。
此外，还需要检查排烟阀门的开关是否灵活，是否有异常噪音。
4. 火灾报警控制系统：检查火灾报警控制系统的各个组件是否正常运行，包括控制面板、火灾探测器、手动报警按钮等。
还需要检查系统的电源是否正常，是否有接地保护。
同时，需要进行系统的功能测试，确保系统能够正常发出报警信号。
5. 漏电保护装置：检查漏电保护装置的工作状态，包括漏电保护开关和漏电保护器。
同时，还需要检查漏电保护装置的电源是否正常，是否有接地保护。
进行漏电保护装置的工作测试，确保装置能够及时切断电源。
6. 照明设施：检查照明设施的灯具是否正常运作，灯泡是否损坏。
检查照明设施的电源是否正常，是否有接地保护。
进行照明设施的亮度测试，确保灯光能够满足要求。
二、材料检查要点1. 防烟排烟系统的管道材料应该符合国家标准和相关规定，检查管道材料是否具有防火性能和耐高温性能。
2. 管道连接件应采用高温消防密封胶进行密封，确保连接处密封性良好。
3. 风机选用耐高温材料制成，具有排烟功能，且工作效率高。
4. 火灾报警控制系统所使用的探测器、控制面板等设备应具有防火性能和耐高温性能，确保在火灾发生时能够正常工作。
5. 漏电保护装置应具有防火性能和耐高温性能，以及高灵敏度的漏电保护功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防烟排烟系统组件（设
备）安装前检查
Through the process agreeme nt to achieve a uni fied action policy for differe nt people, so as to coord in ate acti on, reduce bli ndn ess, and make the work orderly.
编制：____________________ 审核：____________________ 批准：____________________
防烟排烟系统组件（设备）安装前
检查
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
防烟排烟系统施工安装前，按照施工过程质量控制要求，
需要对系统组件及其他设备、材料进行现场检查（检验），不合格的组件、设备、材料不得使用。
一、质量控制文件检查
设备材料到场后，需认真核对各组件、管件及其它设备
质量控制文件进行查验，经查验合格后方可进行施工安装。
（一）检查内容
系统组件、管件及其它设备、材料等到场后，对其质量
控制文件的下列内容进行查验：
1. 系统组件、设备、材料的铭牌、标志、出厂产品合格
证、消防产品的符合法定市场准入规则。
2. 风机、正压送风口、防火阀、排烟阀等系统主要组件、
设备经国家消防产品质量监督检验中心检测合格的法定检
测报告。
（二）检查方法及要求
对照到场组件、设备、材料的规格型号，查验、核对其出厂合格证、质量认证证书、法定检测机构的检测合格报告等质量控制文件是否齐全、有效，比对复印件与原件是否一致。
二、现场检验
系统组件、材料、设备到场后，对其外观、规格型号、基本性能、严密性等进行检查。
（一）检查内容及要求
1•风管检查
（1 ）风管的材料品种、规格、厚度等应符合设计要求和国家现行标准的规定。
当采用金属风管且设计无要求时，钢板或镀锌钢板的厚度应符合表3-11-2-1的规定；
表3-11-2-1 钢板风管板材厚度
风管直径D或长边尺寸b
（mm）送风系统（mm ）排烟系统
(mm)
圆形风管矩形风管
D ( b) <320 0.50 0.50 0.75
320 V D ( b) <450 0.60 0.60 0.75
450 V D ( b) <630 0.75 0.60 0.75
630 V D ( b) <1000 0.75 0.75 1.00
1000 V D ( b ) <1250 1.00 1.00 1.00
1250 V D ( b ) <2000 1.20 1.00 1.20
2000 V D (b) <4000 按设计1.20 按设计
(2)有耐火极限要求的风管的本体、框架与固定材料、
密封垫料等必须为不燃材料，材料品种、规格、厚度及耐火极限等应符合设计要求和国家现行标准的规定。
2.风管部件检查规定
排烟防火阀、送风口、排烟阀(口)等符合有关消防产品标准的规定，其规格、型号应符合设计要求，手动开启灵活、关闭可靠严密；
电动防火阀、送风口和排烟阀(口)的驱动装置，动
作应可靠，在最大工作压力下工作正常；
防烟、排烟系统柔性短管的制作材料必须为不燃材
料。
3. 风机检查要求
符合产品标准的规定，排烟风机符合有关消防产品标准的规定，其型号、规格应符合设计要求，出口方向正确。
4. 活动挡烟垂壁及其电动驱动装置和控制装置检查要求
符合有关消防产品标准的规定，其型号、规格应符合设计要求，动作可靠。
5•自动排烟窗的驱动装置和控制装置检查要求
符合设计要求，动作可靠。
（二）检查方法
测试，观察检查，查验产品的质量合格证明文件、符合国家市场准入要求的检验报告。
