solidworks界面介绍SolidWorks是一种三维计算机辅助设计（CAD）软件，广泛应用于机械设计领域。
它的界面设计简洁直观，使用户能够快速上手并进行高效的设计。
下面将介绍SolidWorks的界面以及各个主要功能区域。
首先，启动SolidWorks后将打开“欢迎界面”，它提供了用户选择新建、打开或查看最近文件的选项。
在这里，用户可以开始一个新项目或打开最近的文件。
接下来，进入SolidWorks的主界面，包括菜单栏、工具栏、特征栏、特征管理器、绘图空间和属性管理器。
2.工具栏：位于菜单栏下方，是一系列常用功能的图标按钮。
它们提供了快速访问各种工具和命令。
根据用户的需求，可以自定义工具栏内容和布局。
3.特征栏：位于软件窗口的左侧，默认显示三个主要的特征栏：特征树、设计树和配置管理器。
特征树显示了设计中的实体和特征，设计树用于管理模块、零件和装配体，而配置管理器用于处理多种配置和变体。
6.属性管理器：位于绘图空间的右侧，显示所选实体的属性信息和操作选项。
通过属性管理器，用户可以修改实体的尺寸、材料、颜色、质量和几何等属性。
除了上述主要的功能区域外，SolidWorks还提供了其他一些重要的界面元素和工具，如状态栏、快速访问工具栏、任务窗格和标尺等。
1.状态栏：位于软件窗口的底部，显示了有关当前操作和状态的信息。
状态栏提供了关于选中实体、坐标系、单位、尺寸等的信息。
2.快速访问工具栏：位于菜单栏的右侧，提供了用户自定义的常用功能图标。
用户可以将特定的命令添加到快速访问工具栏，以便快速访问。
3.任务窗格：位于软件窗口的右侧，默认显示了特性管理器、设计库和文件管理器。
任务窗格提供了对所选对象的详细信息和操作选项。
4.标尺：位于绘图空间的上方和左侧，用于显示实体的尺寸和位置。
用户可以使用标尺来测量和定位实体，并创建约束和尺寸。
总体而言，SolidWorks的界面设计简洁明了，各个功能区域布局合理，使用户能够方便快速地进行三维建模和设计操作。
solidworks产品线及功能介绍

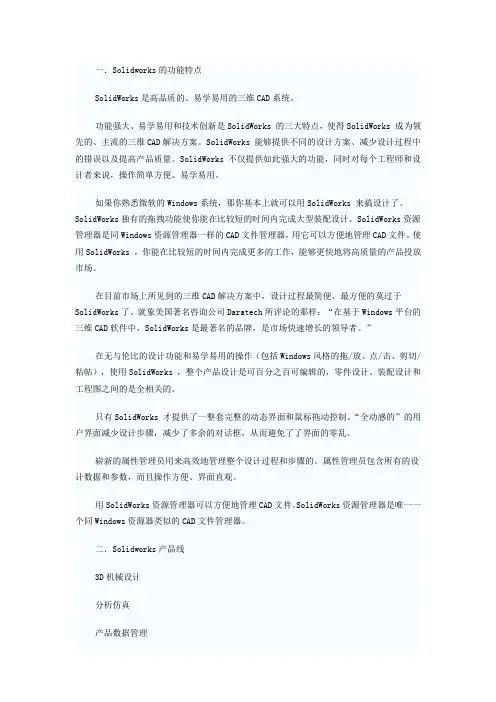

一．Solidworks的功能特点SolidWorks是高品质的、易学易用的三维CAD系统。
功能强大、易学易用和技术创新是SolidWorks 的三大特点，使得SolidWorks 成为领先的、主流的三维CAD解决方案。
SolidWorks 能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。
SolidWorks 不仅提供如此强大的功能，同时对每个工程师和设计者来说，操作简单方便、易学易用。
如果你熟悉微软的Windows系统，那你基本上就可以用SolidWorks 来搞设计了。
SolidWorks独有的拖拽功能使你能在比较短的时间内完成大型装配设计。
SolidWorks资源管理器是同Windows资源管理器一样的CAD文件管理器，用它可以方便地管理CAD文件。
使用SolidWorks ，你能在比较短的时间内完成更多的工作，能够更快地将高质量的产品投放市场。
在目前市场上所见到的三维CAD解决方案中，设计过程最简便、最方便的莫过于SolidWorks了。
就象美国著名咨询公司Daratech所评论的那样：“在基于Windows平台的三维CAD软件中，SolidWorks是最著名的品牌，是市场快速增长的领导者。
”在无与伦比的设计功能和易学易用的操作（包括Windows风格的拖/放、点/击、剪切/粘帖），使用SolidWorks ，整个产品设计是可百分之百可编辑的，零件设计、装配设计和工程图之间的是全相关的。
只有SolidWorks 才提供了一整套完整的动态界面和鼠标拖动控制。
“全动感的”的用户界面减少设计步骤，减少了多余的对话框，从而避免了了界面的零乱。
崭新的属性管理员用来高效地管理整个设计过程和步骤的。
属性管理员包含所有的设计数据和参数，而且操作方便、界面直观。
用SolidWorks资源管理器可以方便地管理CAD文件。
SolidWorks资源管理器是唯一一个同Windows资源器类似的CAD文件管理器。
solidworks各个安装模块功能说明
SolidWorks是一款专业的三维CAD设计软件，广泛应用于工程设计、机械设计、产品设计等领域。
在安装SolidWorks软件时，需要安装多个模块，每个模块都有其独特的功能和作用。
本文将对SolidWorks 各个安装模块的功能进行详细说明，以帮助用户更好地了解这些模块的作用，并正确进行软件安装。
一、SolidWorks核心模块SolidWorks核心模块是SolidWorks软件的基础模块，包括SolidWorks CAD（3D建模）、SolidWorks Simulation（仿真分析）、SolidWorks Sust本人nability（可持续性设计）等功能。
具体功能如下：1. SolidWorks CAD（3D建模）：提供强大的三维建模功能，用户可以使用各种建模工具创建复杂的零件和装配体。
2. SolidWorks Simulation（仿真分析）：包括静态分析、动力学分析、疲劳分析等功能，可帮助用户在设计阶段评估产品的性能和稳定性。
3. SolidWorks Sust本人nability（可持续性设计）：提供环境影响评估和生命周期分析工具，帮助用户优化产品设计，降低环境影响。
二、SolidWorks通用模块SolidWorks通用模块包括SolidWorks Toolbox（零件库）、SolidWorks eDrawings（三维文件查看器）、SolidWorks Task Scheduler（任务调度程序）等功能。
具体功能如下：1. SolidWorks Toolbox（零件库）：包含各种标准零件和构件，用户可以直接使用这些零件来快速搭建装配体。
2. SolidWorks eDrawings（三维文件查看器）：用于查看、打印和审核SolidWorks、AutoCAD等多种三维文件格式，方便与他人共享设计数据。
3. SolidWorks Task Scheduler（任务调度程序）：可以自动执行一些重复性任务，如批量转换文件格式、批量更新文件属性等。
SolidWorks功能清单及详细说明
材料明细表
零件验证
重复任务的 设计自动化
导入/导出功 能
设计协作
特征识别
标准硬件库
照片级渲染 设计标准检
查 高级生产效
率工具
使用 SolidWorks，可以自动生成完整的材料明细表 (BOM)，从而节约大量的时间。 BOM 具有关联性： 更 改设计时，BOM 将自动更新；反之亦然。 而且，您还 可以将 BOM 数据导出到 Excel、ERP 和其他应用程序 中。 SolidWorks Simulation 工具能帮助新用户和专家确 保其设计具有耐用性、安全性和可制造性。 此外，您 可以使用 SolidWorks FloXpress 对设计进行优化，以 体现水流和气流效应。 SolidWorks 智能零部件技术可自动完成标准零部件的 选取和插入工作，DriveWorksXpress 则可以自动处理 重复的设计任务，并允许对设计进行配置，能够基于同 一个设计快速生成多种变型；结合这两种技术，将可以 节省大量的时间。 通过 SolidWorks，可获得多种功能，用于与同事、上 下游合作伙伴和客户准确交流设计构想和数据。 格式 包括 PDF、TIF、JPEG、DWG、DXF、IGES、STEP、STL、 AVI、Parasolid、Pro/ENGINEER、eDrawings，以及很 多其他格式。 通过生成可供查看和标注的 eDrawings 文件，进行更 加高效的协作。 允许不限数量的收件人对产品设计进 行标注和提供反馈。 当您的协作者使用其他 CAD 系统时，FeatureWorks 可 将来自这些系统的数据直接转换为 SolidWorks 3D 模 型，从而帮助您共享导入的数据。 您可以选择使用 SolidWorks 特征重建导入的整个模型，或选择个别特 征进行转换。 使用 SolidWorks Toolbox，可以即时访问数以千计的 标准硬件（如螺栓和螺钉、轴承、O-环、齿轮等）的预 建 SolidWorks 模型。您可以将这些模型直接拖放到自 己的设计中，或使用 SmartFasteners 功能自动装配扣 件并调整其大小。 在生成任何零件前，使用 PhotoWorks 和 PhotoView 360 来充分利用 SolidWorks 3D 模型，以进行演示、 建议以及虚拟和材质研究。 这样可以节约大量时间， 并消除样机制造和摄影的高昂成本。 使用 SolidWorks Design Checker 提高质量级别。 通 过全面的自动化检查和自动纠正功能，可以在发布设计 和付诸制造前，确保其完全符合公司的标准。 借助 SolidWorks Utilities，设计师可以进行多种操 作，包括对零件或工程图进行比较，以找出两个类似的 设计或类似的工程图之间的差别。FeatureWorks 简化 了使用不同 CAD 系统提供的数据的工作。
SolidWorks软件
SolidWorks软件——机械设计的得力助手SolidWorks软件是一款专业的三维计算机辅助设计软件，被广泛应用于机械、电器、建筑、环保等领域，其强大的功能和易于上手的操作方法，使它成为了工程设计领域的得力助手。
一、SolidWorks软件的概述SolidWorks软件是一款领先的三维计算机辅助设计软件，它主要面向机械工程、汽车工程、电器工程、建筑工程等领域，在产品设计、工艺规划、数字化制造、数据管理等方面拥有全面的、自动化的解决方案，并且在全球范围内广泛使用。
该软件由美国好市多公司（DS SolidWorks Corp.）制作，拥有很高的用户满意度和用户忠诚度，也是国内相关行业工程师所熟悉和广泛成为学校教育的有力工具。
二、 SolidWorks软件的特点1. 强大的功能SolidWorks软件拥有强大的三维建模和设计功能，可以快速准确地生成大量复杂的模型，而且操作简单，易于上手。
2. 易于学习和操作SolidWorks软件提供了良好的用户界面和用户体验，它使用了最新的图形技术和广泛的标准化图形符号和工具栏，在使用时不需要太多的努力，在很短的时间内就能上手并使用该软件。
3. 同步性和协同性SolidWorks软件支持多人协同操作，可以快速共享信息和数据，具有文件锁定和文件管理功能，可以实现多人同时操作一个项目，提高工作效率。
4. 模块化和可扩展SolidWorks软件可以随时根据用户需求进行升级和扩展，模块化设计可以轻松添加额外的功能和工具，以满足不同领域的工作需要，帮助用户提高工作效率和生产力。
三、SolidWorks软件的应用范围万物皆可被设计，SolidWorks软件的应用范围也非常广泛，只要涉及到机械、电器、建筑、环保等领域，就可以使用SolidWorks软件进行设计和制造。
在以下领域有着广泛应用：1. 机械工程在机械工程领域中，SolidWorks软件可以用来设计产品原型，并进行产品的测试和评估，深入了解产品的工作原理和优化设计。
Solidworks最全面的介绍
Solidworks最全面的介绍简介Solidworks是一款广泛应用于机械设计和工程领域的三维计算机辅助设计（CAD）软件。
该软件由达索系统公司开发，提供了多种功能和工具，能够帮助设计师轻松地创建、仿真和分析三维模型。
本文将对Solidworks的功能和特点进行全面介绍。
功能与特点1. 三维建模：Solidworks提供了强大的三维建模功能，可以通过直观的用户界面轻松地创建和编辑复杂的三维模型。
用户可以使用几何形状和实体建模工具来设计各种物体，如零件、装配体和表面模型。
2. 零件和装配设计：Solidworks支持零件和装配设计，用户可以创建各种机械部件，并将它们组装成装配体。
用户可以通过轻松的拖放操作实现部件之间的关联和运动仿真。
此外，Solidworks还提供了装配约束和碰撞检测等功能，确保设计的可靠性和安全性。
3. 二维图纸与标注：Solidworks使用户能够快速生成详细的二维图纸，以便在生产过程中进行制造和装配。
用户可以将三维模型转换为二维图纸，并添加标注和尺寸以满足制造要求。
4. 仿真与分析：Solidworks具备强大的仿真和分析功能，用户可以对设计进行结构、流体和热力学等方面的分析。
通过模拟真实环境下的工作条件，用户可以评估设计的性能和可靠性，并进行设计优化。
5. 文件交换与数据管理：Solidworks支持多种文件格式的导入和导出，包括STEP、IGES、DWG和PDF等。
此外，Solidworks还提供了数据管理工具，方便用户对设计文件进行版本控制和共享。
6. 模型库和资源：Solidworks内置了丰富的零件、材料和纹理库，用户可以轻松获取和应用于设计中，节省了大量的设计时间。
应用领域Solidworks在产品设计和制造领域得到了广泛的应用。
它可以用于设计和开发各种产品，包括汽车零部件、航空航天器件、消费电子产品、医疗设备等。
同时，Solidworks也被广泛应用于工程教育和研究领域，用于培养学生的设计思维和工程技能。
Solidworks基础知识简介
工程图设计
01 自动生成工程图
基于三维模型，自动生成符合工程需要的各种视 图（如正视图、侧视图、俯视图等）。
02 尺寸标注
在工程图中添加必要的尺寸标注，以准确表达零 部件的几何特征和相互关系。
03 材料明细表
生成材料明细表，列出装配体中所有零部件的名 称、数量和规格等信息。
渲染与视觉化
01
02
03
专业书籍
针对SolidWorks的各类书籍，如机械设计、建 模技巧等，有助于深入学习。
ABCD
在线课程平台
如Coursera、Udemy等，提供了SolidWorks 的在线课程，涵盖基础到高级的技能。
SolidWorks认证
通过SolidWorks认证考试，可以证明你对 SolidWorks软件的熟练掌握程度。
插件的优缺点
缺点
2. 插件可能存在兼容性问题，导致软件崩 溃或数据丢失。
1. 插件可能影响软件性能，导致运行速度 变慢。
3. 需要额外的学习成本，掌握插件的使用 方法。
05
SolidWorks学习资源与社区
学习资源推荐
SolidWorks官方教程
SolidWorks官方网站提供了详细的教程和操作 指南，适合初学者入门。
消费品设计
涉及家居、家电、玩 具等领域的产品设计。
建筑设计
用于建筑和土木工程 的结构设计、分析和
绘图。
02
SolidWorks基本操作
文件操作
打开文件
通过点击菜单栏中的“文件”选项， 选择“打开”，然后浏览到所需文件
的位置，选择文件并打开。
另存为
将当前文档另存为一个新的文件，可 以更改保存位置和文件名。
solidworks教程
solidworks教程SolidWorks是一款功能强大的三维计算机辅助设计（CAD）软件，常用于进行机械设计和工程模拟。
它具有友好的用户界面和丰富的功能，既适用于初学者，又能满足高级用户的需求。
下面将介绍一些SolidWorks的基本操作和常用功能。
1. 创建零件(Part)在SolidWorks中创建一个零件通常有两种方法。
一种是在新建(part)时选择一个预设的模板，比如英制单位或公制单位。
另一种是从现有的零件或模型中创建一个新的零件。
创建零件后，可以使用各种工具进行设计和编辑。
2. 使用实体模型工具SolidWorks提供了一系列实体建模工具，可以用来创建和编辑图形。
例如，"拉伸"工具可用于拉伸零件，"旋转"工具可用于在零件上旋转特定的特征，"镜像"工具可用于创建对称的特征等。
使用这些工具，可以将简单的几何形状转换为复杂的零件。
3. 参数化建模SolidWorks的一个重要特性是参数化建模，可以通过调整参数值轻松修改零件的尺寸。
这对于设计迭代和快速修改非常有用。
可以在建模过程中设置参数，并将其应用于各个特征。
然后，通过更改参数值，可以全局地改变零件的尺寸。
4. 装配和组件设计SolidWorks允许用户创建复杂的装配和组件模型。
在装配中，可以将多个零件组合在一起，并进行轻松的操作和调整。
可以使用拖放功能将零件拖动到装配中，并应用相应的关系和约束来定义它们之间的关系。
还可以使用装配特征，如螺纹、齿轮和销等。
5. 创建工程图纸SolidWorks还可以用于创建工程图纸，以便进行制造或组装。
可以从零件模型中生成工程图，并添加必要的尺寸、注释和其他细节。
可以根据需要创建多个视图，并使用自动对齐和自动标注功能减少绘图时间。
这些是SolidWorks的一些基本操作和常用功能。
掌握这些技巧，可以更高效地使用SolidWorks进行机械设计和工程模拟。
