吊顶天棚施工方案与技术要点

吊顶天棚施工方案与技术要点

吊顶天棚施工方案与技术要点1、施工操作要点1、深化图纸设计金属吊顶施工前,须进行深化设计并经报审通过后方可实施。

须报审的图纸包括但不限于:(1)金属吊顶的综合布置图,包括:吊顶平面布置图、剖面图及各节点部位详图;吊顶平面图纸不仅须反映金属吊顶的分格尺寸、整体排版布置及分缝的位置;还须反映吊顶上灯盘、空调天花机、风口、检修口、烟感、喷淋等的布置(明确标示其开口位置及尺寸;通常开口须位于吊顶单元板的正中,或边线中;切不可任意开口)、主、副龙骨的布置、间距;吊顶丝杆的布置;并标示结构主、次梁的位置及标高。

(2)天花布置图一定要在对现场实际尺寸检查、复核无误的基础上进行。

(3)要求的节点详图,包括:吊顶与墙面/柱边相交部位、吊顶检修口部位、吊顶与灯盘、空调风口等部位以及吊顶的典型处理方式。

(4)对吊顶标高的设定和吊顶内灯盘、空调风机位置的确定,不仅应考虑吊顶施工空间的要求,还须充分考虑吊顶上的设备、管线(包括但不限于:空调机、风管、线槽、消防水管及给排水管道,等)的空间布置及坡度的要求,以及结构主、次梁的布置;因此,吊顶的综合布置应与相关的结构、机电各专业充分协调后确定。

(5)提供的图纸及详图,须清晰标明:拟使用材料的材质、各不同材料的界面、具体的做法要求、各详细标注尺寸、标注位置;以及绘图比例(具体见所附深化图样)。

2、吊点:吊点位置离墙不大于300mm,一般按每平方米一个,吊杆采用D8镀锌内膨胀杆。

3、龙骨安装:将主龙骨用吊挂件连接下吊杆,拧紧螺丝卡牢,主龙骨接长用接插件连接。

4、主龙骨按照大样图的位置和方向安装完毕进行调平,可用木方将主龙骨卡住临时固定,在主龙骨下面拉线打平,拧动吊杆螺栓使主龙骨升降,并考虑顶棚起拱高度不大于空间短向跨度的3/1000。

主龙骨的间距≤1200mm,离墙第一根主龙骨距离不超过300mm,排到最后距离如超过300mm,应增加一根。

5、次龙骨按照节点图的位置和方向安装完毕进行调平,次龙骨安装应平整,无弯棱凸鼓现象,避免天花板在挠曲应力状态下固定,次龙骨的间距应配合铝格栅模块的尺寸,间距为600mm。

天棚吊顶安全技术交底模板

天棚吊顶安全技术交底模板

一、交底目的为确保天棚吊顶施工过程中的安全,预防事故发生,提高施工人员的安全意识,现将天棚吊顶施工的安全技术要求进行交底。

二、施工人员要求1. 作业人员入场前必须经过入场教育考试,合格后方可上岗作业。

2. 作业人员进入施工现场必须佩戴合格的安全帽,系好下颌带,锁好带口;严禁赤背、穿拖鞋。

3. 作业人员严禁酒后作业,严禁吸烟,禁止在施工现场追逐打闹。

三、施工安全措施1. 登高作业安全- 登高(2米以上)作业时,必须系合格的安全带,系挂牢固,高挂低用。

- 作业人员应穿防滑鞋,确保作业过程中的安全。

- 使用工具要放在工具袋内,不要乱丢乱扔,高空作业人员禁止从上向下投掷物体,以防砸伤他人。

2. 电气安全- 施工中使用的电动工具及电气设备,均应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2005的规定。

- 电动工具及电气设备的安装必须由专业电工完成。

3. 脚手架搭设安全- 脚手架搭设应符合现行地方标准。

- 脚手架上置物重量不得超过规定荷载,脚手板应固定,探头板长度不得大于15CM。

- 顶棚高度超过3m应设满堂红脚手架,跳板下应安装安全网。

4. 材料及工具安全- 施工中使用的各种工具(高梯、条凳等)、机具应符合相关规定要求,利于操作,确保安全。

- 在高处作业时,上面的材料码放必须平稳可靠,工具不得乱放,应放入工具袋内。

5. 明火作业安全- 使用电、气焊等明火作业,应清除周围及焊渣溅落区的可燃物,并设专人监护。

6. 玻璃搬运安全- 裁割玻璃应在房间内进行。

边角余料要集中堆放,并及时处理。

- 人工搬运玻璃时应戴手套或垫上布、纸,散装玻璃运输必须采用专门夹具(架)。

- 玻璃运抵现场后应直立堆放,不得水平摆放。

四、注意事项1. 施工现场应设置明显的安全警示标志,确保作业人员能够及时了解安全注意事项。

2. 施工现场应配备必要的安全防护设施,如安全网、防护栏杆、挡脚板等。

3. 施工现场应定期进行安全检查,发现问题及时整改。

天棚吊顶施工方案

天棚吊顶施工方案

西便门东里1、9号楼综合整治项目天棚吊顶施工方案北京市顺义建筑工程公司一、铝扣板吊顶1材料要求:1轻钢龙骨为T形龙骨,吊顶按荷载分为不上人;2轻钢骨架尺寸LB2332;型厚铝扣板;3零配件:有吊杆、膨胀螺栓、铆钉;4按设计要求选用铝扣板面板,其材料品种、规格、质量应符合设计要求;2主要机具:电动机具:电锯、无齿锯、手电钻、冲击电锤、电焊机、自攻螺丝钻、手提圆盘踞、手提线锯机;手动工具:射钉枪、拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠;3作业条件:1吊顶工程在施工前应熟悉施工现场、图纸及设计说明;2施工前按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验,并办理会签手续;3检查材料进场验收记录和复验报告;4吊顶内的管道、设备安装完成;罩面板安装前,上述设备应检验、试压验收合格;5罩面板安装前,墙面饰面基本完成,涂料只剩最后一遍面漆,经验收合格;4操作工艺:1工艺流程:弹顶棚标高水平线、划龙骨分档线→固定吊挂杆件→安装边龙骨→安装主龙骨→安装次龙骨→罩面板安装2操作工艺:A、弹顶棚标高水平线、划龙骨分档线:用水准仪在房间内每个墙柱角上抄出+500㎜水平点若墙体较长,中间也应适当抄几个点,弹出水准线,从水准线量至吊顶设计高度加上金属板的厚度和折边的高度,用粉线沿墙柱弹出吊顶中龙骨、边龙骨的下皮线;按吊顶平面图,在混凝土顶板弹出主龙骨的位置;主龙骨宜平行房间长向安装,一般从吊顶中心向两边分,间距为900~1200㎜,一般取1000mm为宜;如遇到梁和管道固定点大于设计和规程要求,应增加吊杆的固定点;B、固定吊挂杆件:采用膨胀螺栓固定吊挂杆件;不上人的吊顶,吊杆长度采用ф6的吊杆;制作好的吊杆应做防锈处理;制作好的吊杆用膨胀螺栓固定在楼板上,用冲击电锤打孔,孔径应稍大于膨胀螺栓的直径;灯具、风口及检修口等应设附加吊杆;大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上,应另设吊挂件与结构连接;C、安装边龙骨:边龙骨应按弹线安装,沿墙柱上的边龙骨控制线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上,如为混凝土墙柱上可用射钉固定,射钉间距应不大于吊顶次龙骨的间距;D、安装主龙骨:主龙骨应吊挂在吊杆上;主龙骨间距取1000mm;主龙骨分不上人LB2332龙骨;主龙骨应起拱,起拱高度为房间短跨度的1/500;主龙骨的悬臂段不应大于300㎜,否则应增加吊杆;主龙骨的接长应采取对接,相邻龙骨的对接接头要相互错开;相邻主龙骨吊挂件正反安装,以保证主龙骨的稳定性,主龙骨挂好后应调平;E、安装次龙骨:次龙骨间距根据设计要求施工;用T型轻钢做次龙骨,与吊杆用专用吊卡或螺栓连接,与主龙骨直接连接;用T形镀锌铁片连接件把次龙骨固定在主龙骨上时,次龙骨的两端应搭在L 形边龙骨的水平翼缘上;在通风、水电等洞口周围应设附加龙骨,附加龙骨的连接用拉铆钉铆固或螺钉固定;F、罩面板安装:金属方板安装:方板吊顶次龙骨分明装T型和暗装卡口两种,可根据金属方板式样选定;次龙骨与主龙骨间用固定件连接;金属板吊顶与四周墙面所留空隙,用金属压条与吊顶找齐,金属压缝条材质宜与金属板面相同;饰面板上的灯具、烟感、温感、喷淋头、风口、广播等设备的位置应合理、美观,与饰面的交接应吻合、严密;并做好检修口的预留,使用材料宜与母体相同,安装时应严格控制整体性,刚度和承载力;5质量标准:1主控项目:A、吊顶标高、尺寸、起拱和造型应符合设计要求;B、金属板的材质、品种、规格、图案及颜色应符合设计要求及国家标准的规定;C、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计及产品使用要求;金属吊杆应进行表面防锈处理;D、金属板与龙骨连接必须牢固可靠,不得松动变形;E、金属板条、块分格方式应符合设计要求,无设计要求时应对称美观;套割尺寸应准确,边缘整齐、不漏缝;条、块排列应顺直、方正;2一般项目:A、金属板的表面应洁净、美观、色泽一致,无翘曲、凹坑、划痕;B、金属板安装质量应符合以下规定:起拱较为准确,表面平整;接缝、接口严密;条形板接口位置排列错开、有序,板缝顺直、无错台,宽窄一致;阴阳角方正;C、轻钢骨架金属罩面板顶棚允许偏差及检验方法应符合下表的规定:轻钢骨架金属罩面板顶棚允许偏差及检验方法1轻钢骨架及罩面板安装应注意保护顶棚内各种管线;轻钢骨架的吊杆、龙骨不得固定在通风管道及其他设备上;2轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中严格管理,保证不变形、不受潮、不生锈;3施工顶棚部位已安装的门窗、已施工完毕的地面、墙面、窗台等应注意保护,防止污损;4已装轻钢骨架不得上人踩踏;其它工种吊挂件,不得吊于轻钢骨架上;5罩面板安装必须在棚内管道、试水、保温、设备安装调试等一切工序全部验收后进行;6安装装饰面板时,施工人员应戴线套,以防污染板面;7应注意的问题:1弹线必须准确,经复验后方可进行下道工序;金属板加工尺寸必须准确,安装时拉通线;2吊顶的平整度:安装主龙骨吊杆要调直,长短一致;主龙骨安装后应调平、锁紧扣件和螺母,并拉通线检查标高和平整度,应达到设计和施工规范的要求;3在通风、水电检修口等洞口周围应设附加龙骨,附加龙骨的连接用拉铆钉铆固;4大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上;5罩面板施工时应注意板块的规格,板安装要拉线找正,保证板缝平正对直;二、天棚涂料1材料要求1涂料:耐擦洗涂料,应有产品合格证及使用说明;2底漆:抗碱封闭底漆;3腻子:耐水腻子,应有产品合格证及使用说明;4所选用的材料的有害物质含量必须满足民用建筑工程室内环境污染控制规范GB50325-2001的规定;2主要机具主要机具包括:高凳、脚手板、小铁锹、擦布、开刀、胶皮刮板、钢片刮板、腻子托板、扫帚、小桶、大桶、排笔、刷子、80目铜丝箩等;3作业条件1顶板基面应基本干燥,基层含水率不大于10%;2门窗玻璃安装完毕,湿作业的地面施工完毕,管道设备试压完毕;3施工环境温度应在5~35℃之间,相对湿度小于60%,冬期施工要求在采暖条件下进行;4做好样板间并经鉴定合格;4操作工艺1工艺流程:基层处理→局部刷底漆→刮腻子打磨→刮第二遍腻子→刷一遍涂→刷第二遍涂2操作工艺:A、基层处理:将顶板面起皮及松动处清除干净,并用水泥砂浆补抹,将残留灰渣铲干净,然后将板墙扫净;B、用腻子将顶板面磕碰处及坑洼缝隙等处找平,干燥后用砂纸将凸出处磨掉,将浮尘扫净;C、刷底漆:将抗碱封闭底漆用刷子顺序刷涂不得遗漏,旧顶板面在涂饰涂料前应清除疏松的旧装饰层;D、刮腻子、打磨:刮腻子遍数可由吊顶平整程度决定,一般情况为二遍;第一遍用胶皮刮板横向满刮,一刮板紧接着一刮板,接头不得留槎,每刮一刮板最后收头要干净利落;干燥后磨砂纸,将浮腻子及斑迹磨光,再将吊顶清扫干净;第二遍用胶皮刮板找补腻子或用钢片刮板满刮腻子,将墙面刮平刮光,干燥后用细砂纸磨平磨光,不得遗漏或将腻子磨穿;E、刷第一遍耐擦洗涂料:先将吊顶清扫干净,用布将吊顶粉尘擦掉;乳胶漆用排笔涂刷,使用新排笔时,将排笔上的浮毛和不牢固的毛理掉;乳胶漆使用前应搅拌均匀,适当加稀释剂稀释,防止头遍漆刷不开;干燥后复补腻子,再干燥后用砂纸磨光,清扫干净;F、刷第二遍耐擦洗涂料:操作要求同第一遍,使用前充分搅拌,如不很稠,不宜加稀释剂,以防透底;漆膜干燥后,用细砂纸将吊顶小疙瘩和排笔毛打磨掉,磨光滑后清扫干净;5质量标准1主控项目:A、所用材料品种、型号、颜色、性能等应符合设计要求;所选用乳胶漆有害物质含量必须满足民用建筑工程室内环境污染控制规范GB50325-2001的规定;B、耐擦洗涂料涂饰工程的颜色、光泽和图案应符合设计要求;C、耐擦洗涂料涂饰工程应涂饰均匀,粘结牢固,无漏涂、透底、脱皮、反锈和斑迹;D、耐擦洗涂料涂饰工程的基层处理应符合下列规定:①.建筑物的混凝土或抹灰基层在涂饰涂料前应涂刷抗碱封闭底漆;②.旧顶板在涂饰涂料前应清除疏松的旧装修层,并涂刷界面剂;③.混凝土或抹灰基层含水率不得大于10%;④.基层腻子应平整、坚实、牢固,无粉化、起皮和裂缝;2一般项目:A、混凝土及抹灰面刷乳胶漆的质量及检验方法应符合下表的规定;混凝土及抹灰面刷乳胶漆的质量及检验方法6成品保护1涂料天棚未干前室内不得清扫地面,以免粉尘沾污天棚;2涂料天棚完工后要妥善保护,不得磕碰损坏;3涂刷天棚时,不得污染地面、门窗、玻璃等已完工程;7应注意的问题1透底:产生原因是漆膜薄或基层不干,因此刷涂料时除应注意不漏刷外,还应保持涂料乳胶漆的稠度,不可加稀释剂过多;2接槎明显:涂刷时要上下刷顺,后一排笔紧接前一排笔,若间隔时间稍长,就容易看出明显接头,因此大面积涂刷时,应配足人员,互相衔接;3刷纹明显:涂料稠度要适中,排笔蘸涂料量要适当,多理多顺,防止刷纹过大;4踢脚线不齐:施工前应认真划好粉线,刷分色线时要靠放直尺,用力均匀,起落要轻,排笔蘸量要适当,从左向右刷;5涂刷涂料时,保证独立面每遍用同一批涂料,并宜一次用完,保证颜色一致;。

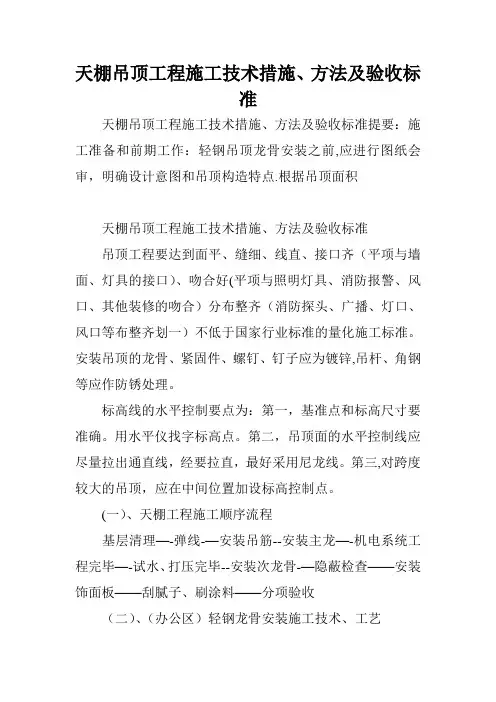

天棚吊顶工程施工技术措施、方法及验收标准

天棚吊顶工程施工技术措施、方法及验收标准

天棚吊顶工程施工技术措施、方法及验收标准天棚吊顶工程施工技术措施、方法及验收标准提要:施工准备和前期工作:轻钢吊顶龙骨安装之前,应进行图纸会审,明确设计意图和吊顶构造特点.根据吊顶面积天棚吊顶工程施工技术措施、方法及验收标准吊顶工程要达到面平、缝细、线直、接口齐(平项与墙面、灯具的接口)、吻合好(平项与照明灯具、消防报警、风口、其他装修的吻合)分布整齐(消防探头、广播、灯口、风口等布整齐划一)不低于国家行业标准的量化施工标准。

安装吊顶的龙骨、紧固件、螺钉、钉子应为镀锌,吊杆、角钢等应作防锈处理。

标高线的水平控制要点为:第一,基准点和标高尺寸要准确。

用水平仪找字标高点。

第二,吊顶面的水平控制线应尽量拉出通直线,经要拉直,最好采用尼龙线。

第三,对跨度较大的吊顶,应在中间位置加设标高控制点。

(一)、天棚工程施工顺序流程基层清理—-弹线-—安装吊筋--安装主龙—-机电系统工程完毕—-试水、打压完毕--安装次龙骨-—隐蔽检查——安装饰面板——刮腻子、刷涂料——分项验收(二)、(办公区)轻钢龙骨安装施工技术、工艺1、建筑用轻钢龙骨(1)建筑用轻钢龙骨:建筑用轻钢龙骨(简称龙骨)以冷轧钢板(带)、镀锌钢(带)或彩色喷塑钢板(带)作原料,采用冷弯工艺生产的薄壁型钢.用作吊顶的龙骨,其钢板(带)、厚度为~。

(2)产品规格:吊顶龙骨按承载龙骨的规格分为D38、D45、D50和D60。

(3)技术要求外观质量:1)龙骨外形要平整、棱角清晰、切口不允许有影响使用的毛刺和变形;2)镀锌层不许有起皮、起瘤、脱落等缺陷;3)对有腐蚀、损伤、黑斑、麻点等缺陷,按规定方法检测时,应符合下表要求.外观质量缺陷种类优等品一等品合格品腐蚀、损伤、黑斑、麻点不允许无较严重的腐蚀、损伤、麻点.面积不大于2cm的黑斑每米长度内不多于5处(4)表面防锈;龙骨表面应镀锌防锈,其双面镀锌量应不小于下表规定双面镀锌量(g/m2)项目优等品一等品合格品双面镀锌量12010080注:龙骨及其配件表面允许用喷漆喷塑等其他防锈方法,其性能应与本节的规定等同.(5)尺寸要求1)龙骨尺寸偏差应符合表1的规定。

天棚吊顶施工工艺及质量保障措施方案

天棚吊顶施工工艺及质量保障措施方案

天棚吊顶施工工艺及质量保障措施方案一、天棚吊顶施工工艺1. 准备工作在进行天棚吊顶施工前,首先要对施工现场进行充分准备。

清理现场,确保天棚平整,无裂缝和渗漏等问题。

要对各种施工材料进行检查,确保质量符合要求。

2. 材料选择在天棚吊顶施工中,材料的选择非常重要。

要选用防火、防潮、无污染等性能良好的材料,并要根据实际情况选择合适的材料规格和品牌。

3. 框架搭建天棚吊顶的框架搭建是整个施工过程的关键。

要根据设计要求,合理设置框架的位置和间距,确保结构稳固,承重能力强,同时要做好防火、防震等安全性能的处理。

4. 吊顶安装在框架搭建完成后,进行吊顶板的安装。

要注重工艺,尽量避免板材之间的缝隙,确保吊顶平整、美观,同时要注意安装过程中的防火、防潮等问题。

5. 表面处理最后要对吊顶的表面进行处理,一般可以选择喷涂、贴面、乳胶漆等方式进行装饰和保护,提升吊顶的美观性和耐久性。

二、质量保障措施方案1. 质量监控天棚吊顶施工过程中,需要严格执行质量监控方案,包括定期检查框架的稳固性和承重性能,检测吊顶板材的质量和规格是否符合要求,确保施工过程中的每一个环节都符合质量标准。

2. 安全防护在施工过程中,要严格执行安全防护措施,保障施工人员的人身安全,同时要做好防火、防震等方面的处理,确保吊顶的安全性能。

3. 质量验收在天棚吊顶施工完成后,需要进行严格的质量验收。

包括对吊顶的平整度、美观度、装饰效果等方面进行检测,确保吊顶达到设计要求和质量标准。

个人观点和理解天棚吊顶施工工艺及质量保障措施方案在建筑装饰过程中起着至关重要的作用。

通过严格执行施工工艺和质量保障措施,可以确保天棚吊顶的质量和安全性能,提升建筑装饰的整体品质。

也需要注重材料的选择和工艺的精细化处理,以满足人们对建筑美观、实用的需求。

总结回顾天棚吊顶施工工艺及质量保障措施方案是建筑装饰过程中的重要环节,需要注重细节、严格执行,以确保吊顶质量和安全性能。

在工艺方面,框架搭建和吊顶安装是关键环节,需要合理设置间距,避免缝隙,确保结构稳固,美观大方。

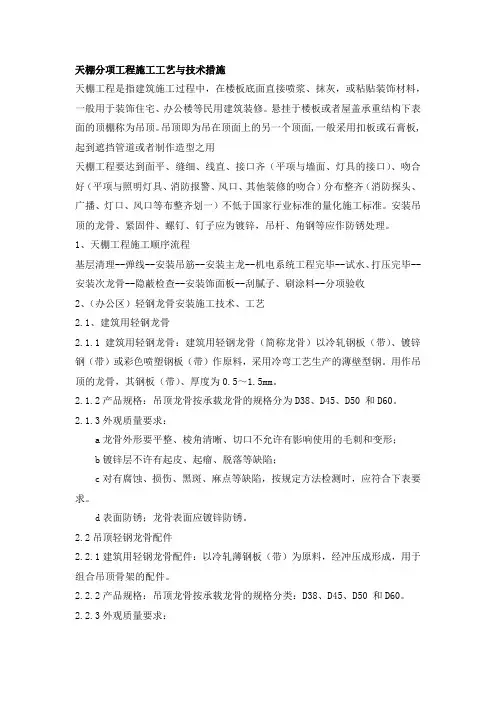

天棚分项工程施工工艺与技术措施(吊顶:轻钢龙骨+矿棉板+铝扣板)

天棚分项工程施工工艺与技术措施(吊顶:轻钢龙骨+矿棉板+铝扣板)

天棚分项工程施工工艺与技术措施天棚工程是指建筑施工过程中,在楼板底面直接喷浆、抹灰,或粘贴装饰材料,一般用于装饰住宅、办公楼等民用建筑装修。

悬挂于楼板或者屋盖承重结构下表面的顶棚称为吊顶。

吊顶即为吊在顶面上的另一个顶面,一般采用扣板或石膏板,起到遮挡管道或者制作造型之用天棚工程要达到面平、缝细、线直、接口齐(平项与墙面、灯具的接口)、吻合好(平项与照明灯具、消防报警、风口、其他装修的吻合)分布整齐(消防探头、广播、灯口、风口等布整齐划一)不低于国家行业标准的量化施工标准。

安装吊顶的龙骨、紧固件、螺钉、钉子应为镀锌,吊杆、角钢等应作防锈处理。

1、天棚工程施工顺序流程基层清理--弹线--安装吊筋--安装主龙--机电系统工程完毕--试水、打压完毕--安装次龙骨--隐蔽检查--安装饰面板--刮腻子、刷涂料--分项验收2、(办公区)轻钢龙骨安装施工技术、工艺2.1、建筑用轻钢龙骨2.1.1建筑用轻钢龙骨:建筑用轻钢龙骨(简称龙骨)以冷轧钢板(带)、镀锌钢(带)或彩色喷塑钢板(带)作原料,采用冷弯工艺生产的薄壁型钢。

用作吊顶的龙骨,其钢板(带)、厚度为0.5~1.5mm。

2.1.2产品规格:吊顶龙骨按承载龙骨的规格分为D38、D45、D50 和D60。

2.1.3外观质量要求:a龙骨外形要平整、棱角清晰、切口不允许有影响使用的毛刺和变形;b镀锌层不许有起皮、起瘤、脱落等缺陷;c对有腐蚀、损伤、黑斑、麻点等缺陷,按规定方法检测时,应符合下表要求。

d表面防锈;龙骨表面应镀锌防锈。

2.2吊顶轻钢龙骨配件2.2.1建筑用轻钢龙骨配件:以冷轧薄钢板(带)为原料,经冲压成形成,用于组合吊顶骨架的配件。

2.2.2产品规格:吊顶龙骨按承载龙骨的规格分类:D38、D45、D50 和D60。

2.2.3外观质量要求:a龙骨外形要平整、棱角清晰切口不允许有影响使用的毛刺、变形。

b镀锌层不许有起皮、起瘤、脱落缺陷。

3、施工准备和前期工作:3.1轻钢吊顶龙骨安装之前,应进行图纸会审,明确设计意图和吊顶构造特点。

天棚吊顶施工工艺及质量保障措施方案

天棚吊顶施工工艺及质量保障措施方案

天棚吊顶施工工艺及质量保障措施方案天棚吊顶施工工艺及质量保障措施方案第一段:天棚吊顶施工工艺的基本要求天棚吊顶作为室内装修中重要的一环,在家居设计中扮演着不可或缺的角色。

良好的天棚吊顶施工工艺是保证室内空间美观、舒适和安全的基础。

天棚吊顶的施工工艺应考虑多个环节,如结构设计、材料选择和施工方法,以确保其稳固性、耐用性和美观度。

在本段中,将重点讨论天棚吊顶的结构设计和材料选择两个方面。

天棚吊顶的结构设计需要满足稳固且持久的要求。

在选择吊顶结构时,应根据实际需求和承重要求,采用合适的结构形式,如独立构架、吊线结构或悬挂结构。

考虑到天花板面积和高度,需要确定合适的构架间距和梁柱安排,以确保整个天棚吊顶的承重能力和稳定性。

对于大面积的吊顶,还需要考虑渗水防护和防霉处理的问题,选择合适的防水材料和防潮处理方法,以延长天棚吊顶的使用寿命。

天棚吊顶的材料选择也是关键。

常见的吊顶材料包括石膏板、铝扣板、PVC板和吊顶石、吊灯等。

在选择吊顶材料时,应综合考虑材料的稳定性、耐用性、防火性能和环保程度。

石膏板具有较好的隔音和隔热性能,适用于家庭和商业空间的天棚吊顶;铝扣板具有轻巧、防腐、防火的特点,适用于厨房和卫生间等湿润环境;PVC板具有防水、防霉、防潮的特点,适用于浴室和游泳池等潮湿区域。

根据不同空间的特点和需求,合理选择吊顶材料,有助于提高天棚吊顶的美观性和实用性。

第二段:天棚吊顶施工的质量保障措施天棚吊顶的施工质量直接关系到室内装修的品质,因此需要采取一系列的质量保障措施,以确保施工工艺的可靠性和施工质量的稳定性。

本段将从施工前的准备工作、施工过程的控制和施工后的验收评估三个方面进行阐述。

在施工前的准备工作中,需要进行详细的方案设计和施工计划制定。

方案设计应综合考虑空间需求、装修风格和材料选用等因素,并与客户进行充分沟通和确认。

施工计划制定包括施工时间安排、工作流程和施工人员配备等,以确保各个施工环节的有序进行。

吊顶天棚工程施工方案和技术措施

吊顶天棚工程施工方案和技术措施

吊顶天棚工程施工方案和技术措施一、天花基层处理基体或基层的质量是影响建筑装饰装修工程质量的一个重要因素。

所以在进行吊顶天棚工程之前,应先对天花的基层做相关处理。

1、基本要求1)基体或基层的质量是影响建筑装饰装修工程质量的一个重要因素。

例如,基层有油污、未拆净的模板等等可能导致抹灰工程和涂饰工程出现脱落层,起皮等到质量问题;基层或基层强度不够可能导致饰面层脱落,甚至造成坠落伤人的严重事故。

2)基层强度满足装饰工程施工要求。

3)基层表面平整度满足装饰工程施工要求。

2、基层处理要求1)所有天花基层表面要求平整,将一些突出的混凝土块用铲子铲去,表面有凹坑的地方用原混凝土同水灰比的水泥砂浆进行修补。

2)基层表面不准留有钉子、木屑块等土建施工留下的杂物。

3)天花与出墙面相交处的基层必须处理平整,以便于交界立面装饰施工。

4)在施工中要严格遵守安全操作规程,严禁违规操作。

二、铝单板吊顶施工方案和技术措施本项目在次门厅、室外雨棚、大堂等部位均进行了铝扣板吊顶工程,我公司针对此项的施工方案与技术措施如下:1、工艺流程弹线→划龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装中龙骨→安装铝单板。

2、操作工艺1)弹顶棚标高水平线根据楼层标高水平线,用尺竖向量至顶棚设计标高,沿墙四周弹顶棚标高水平线。

2)弹龙骨分格线按设计要求的主龙骨间距布置,在顶棚上弹主龙骨线,根据施工规范要求在主龙骨线上标吊点。

3)吊顶吊杆采用Φ8镀锌全牙吊杆,顶部固定自涨涨栓。

4)安装主龙骨。

(1)配装吊杆螺母,安装吊挂件。

(2)安装主龙骨:将主龙骨与吊挂件连接,拧好螺母。

(3)主龙骨相接处装好连接件,拉线调整标高、起拱(按照房屋短向长度的1/200~1/300)和平直。

5)安装中龙骨(1)根据室内尺寸,排好天花排版图,按照排版图按弹好的中龙骨分档线,卡放中龙骨。

(2)吊挂中龙骨:按设计要求的中龙骨间距,将中龙骨通过吊挂件吊挂在主龙骨上。

(3)安装边龙骨。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
天棚吊顶
附件(一)
D-QM-2-1

质量管理实施
天棚吊顶施工技术要求
1 施工前需注意事项 1.1.1 木工作业班组(乙方)按设计要求的天棚吊顶形状与相关单位就吊顶龙骨、罩面板、外露灯具、
风口、管道、设备、支架、烟感报警装置、消防喷洒头等的位置进行沟通,报甲方优化确定施 工排版图。 1.1.2 主副龙骨应避让以上各部位(外露灯具、风口、管道、设备、支架、烟感报警装置、消防喷洒 头等)。 1.1.3 处于安装设备下方的照明灯具及喇叭等应注意嵌入深度的尺寸,避免与设备相碰,提前汇报调 整方案。 1.1.4 木工作业班组(乙方)负责完成精装 1000mm 标高线的弹设工作,并在所有阴阳角及中间不大 于 10m 间距范围将标识标记清楚; 2、施工工艺 2.1 工艺流程 弹顶棚标高水平线 → 划龙骨分档线 → 安装主龙骨吊杆 → 安装主龙骨→安装次龙骨 → 安装石膏板 2.2 弹顶棚标高水平线:根据建筑水平线,弹出精装 1000mm 线,用尺竖向量至顶棚设计标高,沿墙、 往四周弹顶棚标高水平线。 2.3 划龙骨分档线:按设计要求的主、次龙骨间距均匀布置,在已弹好的顶棚标高水平线上划龙骨分 档线。本工程按≤1000mm 安装主龙骨,≤400mm 间距安装副龙骨,≤600mm 安装横撑龙骨。 2.4 安装通丝吊杆:弹好顶棚标高水平线及龙骨分档位置线后,确定通丝吊杆下端头的标高,按主龙 骨位置及吊挂间距,将通丝吊杆的一端与楼板用拉爆连接固定。另一端固定好主龙骨挂件。并粗调平。 吊杆距主龙骨端部距离不得大于 300mm,当大于 300mm 时,应增加吊杆。当吊杆长度大于 1.5mm 时, 应设置反支撑。当吊杆与设备相遇时,应调整并增设吊杆。 2.5 安装主龙骨: 2.5.1 安装主龙骨:将主龙骨穿入相应的通丝主龙骨挂件中,锁好穿心螺丝,拧好螺母。主龙骨相接 处装好连接件,拉线调整标高、起拱和平直。按 1/300 起拱。吊杆距主龙骨端头≤300mm. 2.5.2 安装洞口附加主龙骨,按图集相应节点构造,设置连接卡固件。 2.5.3 钉固边龙骨,采用射钉固定,混凝土梁柱用电锤钻孔加经过防腐处理的木桢,自攻螺丝连接.
天棚吊顶
D-QM-2-1
质量管理实施
2.6 安装次龙骨: 2.6.1 按已弹好的次龙骨分档线安装次龙骨,将次龙骨通过吊挂件吊挂在主龙骨上。 2.6.2 当次龙骨长度需多根延续接长时,用次龙骨连接件,在吊挂次龙骨的同时相接,调直固定。 2.6.3 吊杆,龙骨需离开各种设备一定间隙,不能贴紧设备。 2.7 安装石膏板: 2.7.1 在安装石膏板前必须对顶棚内的各种管线进行检查验收,并经打压试验合格后,才允许安装石 膏板。 2.7.2 石膏板自攻螺钉钉固法:在已装好并经验收完成的轻钢骨架下面,按石膏板的规格、龙骨间距 弹好上钉线,从顶棚中间顺通长次龙骨方向先装一行石膏板,作为基准,然后向两侧伸延分行安装,固 定罩面板的自攻螺钉间距为 200mm。固定石膏板必须从一端开始顺次上钉。严禁从石膏板四边向中间固 定。 2.7.3 石石膏板封板,板缝必须为“V”形口,上板前预先刨好,板缝不得紧贴一起,必须预留 5mm 的缝; 2.7.4 自攻镙丝不得破坏纸面,没入 1mm~2mm,自攻镙丝距板边距离宜为 10mm,不最大不超过 15mm; 2.7.5 石膏板禁止使用枪钉固定; 2.7.6 安装双层石膏板时,面层板与第一层板的接缝应错开,并不得在同一龙骨上接缝 ;第二层石膏 板需涂白乳胶。
4、成品保护: 4.1 轻钢骨架及石膏板安装时,应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风 管道及其它设备件上。 4.2 轻钢骨架、石膏板及其它吊顶材料在进场、存放、使用过程中,均由乙方负责管理,做到不变 形、不受潮、不生锈。 4.3 轻钢骨架不得上人踩踏;其它工种的吊挂件不得吊于轻钢骨架上。 4.5 为了保护成品,罩面板安装必须在顶棚内管道试水、试压,保温一切工序全部验收合格后进行。
