机房供电系统施工方案
国网机房建设实施方案范本
国网机房建设实施方案范本一、前言国家电网公司机房建设是公司信息化建设的重要组成部分，是保障公司信息系统安全稳定运行的重要基础设施。
为了规范国网机房建设工作，制定本实施方案范本，以便各单位在机房建设过程中有章可循，确保机房建设工作的质量和进度。
二、总体要求1. 机房建设应符合国家相关法律法规和标准要求，保障机房设施的安全性和可靠性。
2. 机房建设应充分考虑信息系统的发展需求，保障机房设施的可扩展性和灵活性。
3. 机房建设应合理规划，科学布局，确保机房设施的高效利用。
三、机房选址1. 机房选址应考虑通风、排水、供电、通信等基础设施条件，避免选址在易受自然灾害影响的区域。
2. 机房选址应考虑周边环境，避免选址在噪音、污染等环境影响较大的区域。
四、机房设计1. 机房设计应符合国家相关标准和规范要求，保障机房设施的安全性和可靠性。
2. 机房设计应考虑信息系统的发展需求，保障机房设施的可扩展性和灵活性。
3. 机房设计应合理规划，科学布局，确保机房设施的高效利用。
五、机房建设1. 机房建设应由具有相关资质和经验的施工单位承担，确保施工质量和安全。
2. 机房建设过程中应严格执行相关施工标准和规范，确保施工质量和进度。
3. 机房建设完成后应进行验收，确保机房设施符合设计要求和标准要求。
六、机房设备采购1. 机房设备采购应符合国家相关标准和规范要求，保障设备的质量和性能。
2. 机房设备采购应考虑信息系统的发展需求，保障设备的可扩展性和灵活性。
3. 机房设备采购应合理规划，科学布局，确保设备的高效利用。
七、机房运维1. 机房运维应建立健全的管理制度和运维流程，保障机房设施的正常运行和维护。
2. 机房运维应加强设备监控和故障处理，及时发现和解决问题，确保机房设施的安全稳定运行。
3. 机房运维应定期进行设备检测和维护，延长设备使用寿命，提高设备的可靠性和稳定性。
八、总结国网机房建设实施方案范本的制定，对于规范国网机房建设工作，保障公司信息系统安全稳定运行具有重要意义。

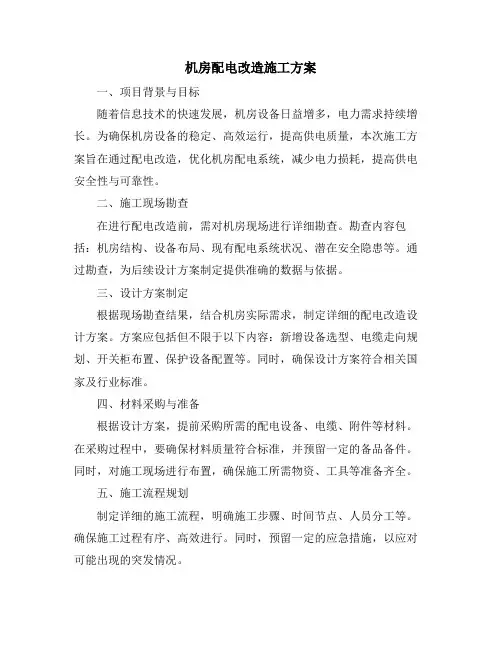

机房配电改造施工方案
机房配电改造施工方案一、项目背景与目标随着信息技术的快速发展，机房设备日益增多，电力需求持续增长。
为确保机房设备的稳定、高效运行，提高供电质量，本次施工方案旨在通过配电改造，优化机房配电系统，减少电力损耗，提高供电安全性与可靠性。
二、施工现场勘查在进行配电改造前，需对机房现场进行详细勘查。
勘查内容包括：机房结构、设备布局、现有配电系统状况、潜在安全隐患等。
通过勘查，为后续设计方案制定提供准确的数据与依据。
三、设计方案制定根据现场勘查结果，结合机房实际需求，制定详细的配电改造设计方案。
方案应包括但不限于以下内容：新增设备选型、电缆走向规划、开关柜布置、保护设备配置等。
同时，确保设计方案符合相关国家及行业标准。
四、材料采购与准备根据设计方案，提前采购所需的配电设备、电缆、附件等材料。
在采购过程中，要确保材料质量符合标准，并预留一定的备品备件。
同时，对施工现场进行布置，确保施工所需物资、工具等准备齐全。
五、施工流程规划制定详细的施工流程，明确施工步骤、时间节点、人员分工等。
确保施工过程有序、高效进行。
同时，预留一定的应急措施，以应对可能出现的突发情况。
六、配电系统改造在施工过程中，严格按照设计方案进行施工。
施工过程中，要注意以下几点：确保施工现场安全，采取必要的防护措施，防止意外事故发生。
严格按照施工图纸进行施工，确保施工质量。
对新增设备进行调试与测试，确保其性能稳定可靠。
与原有配电系统进行有效衔接，确保改造后的配电系统正常运行。
七、安全措施与验收在施工过程中，要采取严格的安全措施，确保施工人员及现场设备的安全。
施工完成后，进行全面的系统验收。
验收内容包括：设备运行状况、施工质量、安全防护措施等。
确保改造后的配电系统符合设计要求，并具备稳定的运行性能。
八、项目总结与评估项目完成后，对配电改造工程进行总结与评估。
总结施工过程中的经验教训，分析改造效果，评估改造后的配电系统运行状况。
为后续类似项目提供借鉴与参考。
机房ups施工实施方案
机房ups施工实施方案机房UPS施工实施方案。
一、前言。
随着信息化建设的不断深入，机房作为信息系统的重要基础设施，其稳定运行对于保障信息系统的正常运行至关重要。
而UPS作为机房不间断电源的重要设备，其施工实施方案的合理性和可行性直接影响着机房电力系统的稳定性和可靠性。
因此，本文将就机房UPS施工实施方案进行详细阐述，以期为相关工程人员提供参考和指导。
二、施工前准备工作。
1. 确定施工方案，根据机房的实际情况和需求，确定UPS施工方案，包括UPS设备的选型、布置位置、连接方式等。
2. 确定施工时间，在保证机房正常运行的前提下，确定施工时间，避免对机房正常运行造成影响。
3. 准备施工人员和工具，确定施工所需的人员和工具，保证施工人员具备相关的技术和操作能力，并做好相关的安全防护工作。
4. 安排相关配合工作，与机房相关人员进行沟通，做好配合工作，确保施工过程中的安全和顺利进行。
三、施工实施步骤。
1. 现场勘察，施工人员到达机房现场，对施工位置进行勘察，确认布置位置和连接方式。
2. 安装UPS设备，根据选定的UPS设备型号和布置位置，进行UPS设备的安装工作，确保设备稳固可靠。
3. 连接电路，根据机房的电力系统，进行UPS设备与电路的连接，确保连接正确可靠。
4. 调试设备，完成UPS设备的安装和连接后，进行设备的调试工作，确保设备运行正常。
5. 完善相关记录，对施工过程中的相关数据和记录进行完善，包括设备安装记录、连接图纸、调试记录等。
四、施工后收尾工作。
1. 清理现场，施工完成后，对机房施工现场进行清理，确保机房环境整洁。
2. 完善相关资料，整理施工过程中产生的相关资料和记录，形成完整的施工档案。
3. 进行验收工作，邀请相关人员进行UPS设备的验收工作，确保设备安装和连接符合相关标准和要求。
4. 编制相关报告，对UPS施工实施过程进行总结，形成相关的施工报告，为后续的维护和管理提供参考依据。
五、总结。
机房UPS的配电系统施工方案
机房UPS的配电系统施工方案机房的UPS配电系统是非常重要的，它能够保证机房在外部电源故障时能够继续供电，以防止业务中断和数据丢失。
下面是一个关于机房UPS配电系统的施工方案。
1.设计方案在进行UPS配电系统的施工前，需要先进行合理的设计方案。
设计方案应当满足机房的电力需求，并考虑到负载的增长。
设计方案应当包括UPS容量、输出电压、输入电压和电池容量等。
此外，还需要考虑并列使用多台UPS和备用电源的问题。
2.材料准备在施工前，需要准备好所需的材料和设备。
主要的材料包括UPS设备、配电柜、电源线缆、稳压器、电池组等。
这些材料应当符合国家标准，并且具备良好的品质和可靠性。
3.施工过程首先要确定UPS设备的安装位置。
UPS设备通常较大且较重，需要选择一个稳固的地方，并保证有足够的空间进行维修和维护。
然后，根据设计方案，进行电缆敷设和连接。
需要注意的是，电缆敷设应当符合标准，避免过长或过短，并保证敷设过程中避免电缆受到损坏。
接下来，安装配电柜和稳压器。
配电柜用于接收来自UPS设备的电能，并进行分配。
稳压器可以对电能进行稳压处理，保证稳定的输出电压。
在安装过程中，需要仔细检查所有连接和接线，确保没有松动和接触不良的情况。
最后，安装电池组。
电池组用于储存电能，在外部电源故障时，能够继续供电。
在安装过程中，需要根据UPS设备的要求进行连接，并确保安装的位置干燥通风，避免电池发生过热或漏液等问题。
4.调试和测试在施工完成后，需要对UPS配电系统进行调试和测试。
首先，需要检查所有接线和连接，确保没有松动和接触不良的情况。
然后，对UPS设备进行负载测试，以确保其正常工作并能够满足机房的电力需求。
同时，也需要测试备用电源的切换时间和稳定性，以保证在外部电源故障时能够及时切换。
5.监测和维护在UPS配电系统施工完成后，需要进行定期的监测和维护。
定期检查UPS设备和电池组的工作状态，保证其正常工作。
同时，定期进行负载测试，以验证UPS设备的可靠性和稳定性。

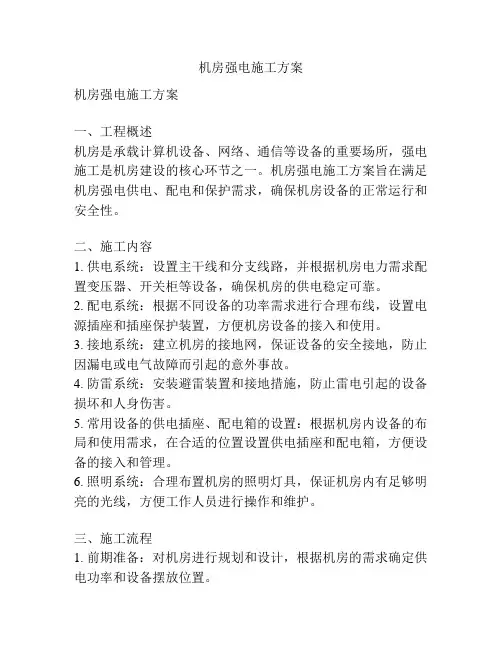

机房强电施工方案
机房强电施工方案机房强电施工方案一、工程概述机房是承载计算机设备、网络、通信等设备的重要场所，强电施工是机房建设的核心环节之一。
机房强电施工方案旨在满足机房强电供电、配电和保护需求，确保机房设备的正常运行和安全性。
二、施工内容1. 供电系统：设置主干线和分支线路，并根据机房电力需求配置变压器、开关柜等设备，确保机房的供电稳定可靠。
2. 配电系统：根据不同设备的功率需求进行合理布线，设置电源插座和插座保护装置，方便机房设备的接入和使用。
3. 接地系统：建立机房的接地网，保证设备的安全接地，防止因漏电或电气故障而引起的意外事故。
4. 防雷系统：安装避雷装置和接地措施，防止雷电引起的设备损坏和人身伤害。
5. 常用设备的供电插座、配电箱的设置：根据机房内设备的布局和使用需求，在合适的位置设置供电插座和配电箱，方便设备的接入和管理。
6. 照明系统：合理布置机房的照明灯具，保证机房内有足够明亮的光线，方便工作人员进行操作和维护。
三、施工流程1. 前期准备：对机房进行规划和设计，根据机房的需求确定供电功率和设备摆放位置。
2. 施工准备：组织施工人员，准备所需材料和工具，并落实安全措施和施工规范。
3. 布线施工：根据机房的平面布局和设备位置，进行电缆、线管的铺设和固定。
4. 设备安装：按照机房设备的使用需求，安装变压器、开关柜、插座、配电箱等设备，并进行接线和调试。
5. 接地系统施工：在机房内设置接地网，实现设备的安全接地，并进行接地电阻测试。
6. 防雷系统施工：安装避雷装置和接地措施，并进行接地电阻测试。
7. 照明系统施工：根据机房的照明需求，安装灯具并进行电路连接和调试。
8. 联调测试：对机房的强电系统进行全面测试，确保各项功能正常运行。
9. 完工验收：对机房的强电系统进行验收，检查是否符合规范要求，验收合格后正式交付使用。
四、施工要求1.施工过程中要遵守安全施工规范，保障施工人员的人身安全；2.施工中要严格控制质量，确保设备的稳定运行和安全保护；3.施工要按照相关规范和标准进行，遵守电气安全使用规程。
机房工程施工方案
机房工程施工方案一、项目概述机房工程是指为保障计算机设备正常运行而建设的专用空间，是信息技术设施的核心部分。
本项目旨在对现有机房进行改造和升级，以满足日益增长的信息化需求。
工程内容主要包括机房空调系统、供电系统、UPS系统、网络系统等设备的安装和调试。
二、具体施工方案1.安装空调系统在现有机房的基础上增加空调设备，以确保机房内温度和湿度恒定。
首先要对机房进行测量和设计，确定合适的空调设备种类和数量。
然后进行管道敷设、设备安装和调试工作。
在施工过程中要确保设备安装位置合理，管道布局合理，避免影响机房正常运行。
2. 安装供电系统供电系统是机房的重要保障设备，必须保证供电稳定和可靠。
施工过程中，首先要对现有电力设备进行检测和评估，确定是否需要增设新的变压器、电缆线路和配电箱等设备。
然后进行电缆线路敷设、设备安装和调试工作。
在施工过程中要特别注意电缆线路的布局和绝缘，确保供电系统安全可靠。
3. 安装UPS系统UPS系统是机房的备用电源设备，用于在电力故障时保证计算机设备不间断供电。
施工过程中，首先要对机房的负载需求进行评估，确定UPS系统的容量和种类。
然后进行UPS系统设备的安装和调试工作。
在施工过程中要特别注意UPS系统与供电系统的连接，确保备用电源设备能够正常运行。
4. 安装网络系统网络系统是机房的信息传输设备，必须保证网络的畅通和安全。
施工过程中，首先要进行网络布线和设备安装工作，确保网络连接稳定和快速。
然后进行网络设备的调试和优化工作。
在施工过程中要特别注意网络设备与供电系统的连接，确保网络设备能够正常运行。
5. 施工管理与质量控制在整个施工过程中，要严格遵守相关的施工标准和规范，确保施工过程安全可靠。
在施工前要对现场进行勘察和评估，确定施工方案和工期。
在施工过程中要加强施工现场管理，确保施工进度和质量。
施工结束后要进行验收和整理工作，确保设备安装和调试工作正常完成。
三、总结机房工程施工过程中，要充分考虑机房设备的安装位置、管道布局和绝缘等因素，确保设备安装和调试工作顺利进行。
机房UPS的配电系统施工方案设计
商务楼项目机房UPS配电系统施工方案1.机房供电系统建设技术方案1.1.概述1.1.1.工程内容本项目电气系统的建设包括UPS及电池系统的安装、配电柜的安装、电缆梯的安装、母线槽的安装、电缆的敷设和端接，以及机房接地系统的安装。
本项目安装UPS及电池系统主要包括：安装在一层和地下夹层的UPS系统1-4，共16台500KVA UPS和3264节1200AH2V免维护阀控式铅酸蓄电池；安装在 8 楼和 9 楼的 UPS 系统 5-7 和测试 UPS 系统 1 共有 15 节 500KVA UPS 和 3060 节 1200AH 2V 免维护 VRLA 电池。
本项目配电柜安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜的安装（共31套）。
其中UPS 输入、输出配电柜均为连机柜：1-7台UPS输入配电柜连9柜，输出柜连6柜；测试UPS系统1个输入配电柜为11个柜子相连，输出柜子由7个柜子相连。
连体机柜在安装时均采用铜排连接，对机柜的安装精度要求较高。
精密配电柜本身就是精密设备，设备自带隔离变压器，柜体质量比较大，安装技术要求比较高。
电池开关柜不仅有直流开关，一些UPS设备还需要在开关柜内安装电池采样控制模块，这需要UPS厂商和电池厂商密切配合。
本项目的电缆桥架和电缆架铺设主要包括UPS输入输出电缆和电缆桥架安装到各精密配电柜上部端口，以及连接空调设备（室内）的电缆桥架。
和室外机）从机房配电柜。
本项目母线槽安装主要包括安装一共38条母线槽，从底层配电室到1、8、9层UPS输入柜（UPS系统8、测试UPS系统2只安装到对应的UPS楼层配电室。
本项目接地系统包括地下夹层、1-10层和13层接地系统的安装。
1.1.2.工程特点本项目工程量大，安装技术要求高，合作设备厂家多，工期要求短，安装位置紧张。
因此，必须协调合理安排施工界面。
为此，我们将 UPS 系统 1、2、3、4 划分为一个工段，即地下夹层 1-5 楼、6 层的所有配电系统在一个工段，共16台UPS，3264节电池，104台UPS输入输出配电柜，64台精密配电柜，16台电池开关柜； UPS 系统 5、6、7 和测试 UPS 系统 1 分为另一个工段，即 6-10 6 楼和 13 楼的所有配电柜都在一个工段。
机房UPS的配电系统施工方案设计
机房UPS的配电系统施工方案设计UPS配电系统设计方案一、设计背景和要求UPS（不间断电源）是一种用于在电网供电中断时提供紧急电源给设备的系统。
机房UPS的配电系统设计是确保机房设备在电网故障或停电情况下能够正常运行的重要一环。
本文将围绕配电系统的施工方案进行详细设计。
设计要求：1.确保UPS配电系统的高可靠性和高效性，以保证机房设备的持续供电和稳定运行；2.设计合理的电气布线和设备安装方案，以提高系统工作效率；3.保证配电系统与机房其他设施的协同工作，保障机房整体运行的稳定性。
二、设计思路和方案1.UPS选型和容量规划：根据机房设备的负荷需求和备用电源的容量选择合适的UPS设备。
同时，考虑到UPS的可扩展性，应根据未来的扩容需求进行容量规划。
2.电缆敷设和接线：根据机房布局和设备位置，合理安排电缆敷设路径和长度。
采用高质量的电缆和连接器，确保电能传输的稳定性和可靠性。
3.系统接地：在机房内设置统一的接地系统，确保电力设备的接地安全和信号传输的质量。
合理布置接地引线，避免电气干扰和接地阻抗过大的问题。
4.设备安装和布局：根据机房硬件设备的位置和工作方式，合理布局UPS、电池组和配电盘等设备。
考虑设备散热和维护的便利性，设置合适的通风和维修通道。
5.系统监控和报警：安装UPS和配电系统的监控设备，实时监测电力设备的工作状态和负荷情况。
设置报警系统，及时响应设备故障和异常情况。
6.平衡负载和备份机制：通过平衡机房设备的负荷分布，避免单一设备负荷过大。
设置备份机制，如并联备用电源或自动切换装置，以保证设备在故障时能够无间断地供电。
7.安全保护和防护措施：根据UPS的工作原理和配电系统的特点，设置过流、过压和过载保护装置，确保电气设备的安全运行。
安装火灾报警器和灭火设备，防止火灾对设备的损害。
三、施工方案1.施工准备：清理安装区域，确保施工区域的整洁和安全。
准备所需的设备、工具和材料，并对工程进行详细的预估和计划。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
××××B座计算机业务楼项目机房供电系统施工方案××××机房设备工程有限公司机房供电系统施工技术方案1.1. 概述1.1.1. 工程内容本工程电气系统的施工包括UPS及电池系统、配电柜的安装、电缆梯架的安装、母线槽的安装、电缆的敷设及端接、机房接地系统的安装。
本工程UPS及电池系统的安装主要包括：一层和地下夹层安装的UPS系统1-4共计16台500KVA的UPS和3264块1200AH2V的免维护阀控铅酸蓄电池；8层、9层安装的UPS系统5-7和测试UPS系统一共计15台500KVA的UPS和3060块1200AH 2V的免维护阀控铅酸蓄电池。
本工程配电柜的安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜（共31台）的安装。
其中UPS输入输出配电柜均为联体柜：1-7套UPS输入配电柜均为9个柜体相连、输出柜为6个柜体相连；测试UPS系统一输入配电柜为11个柜体相连、输出柜为7个柜体相连。
联体柜安装时均为铜排相连，对柜体的安装精度要求较高。
而精密配电柜本身为精密设备，且设备自带隔离变压器，柜体质量较大，安装技术要求较高。
电池开关柜不仅带有直流开关，且有些UPS设备还需要在开关柜内安装电池采样控制模块，需要与UPS厂家和电池厂家进行紧密配合。
本工程的电缆桥架及电缆敷设主要包括UPS输入、输出电缆和至各精密配电柜上口的电缆、桥架，以及机房配电柜接至空调设备（室内机、室外机）电缆、桥架的安装。
本工程母线槽的安装主要包括从地下一层配电室至1层、8、9层UPS输入柜共计38条母线槽的安装（其中UPS系统8和测试UPS系统2的母线槽仅安装到相应UPS楼层配电间。
本工程接地系统共包括地下夹层、一到十层和十三层接地系统的安装。
1.1.2. 工程特点本工程工程量大、安装技术要求高、需要配合的设备厂家较多、工期要求较短、安装位置紧促，因此需要统筹合理安排施工界面。
为此我们将UPS系统1、2、3、4分为一个施工段，即在地下夹层、1层-5层共6个层面的所有配电系统均在一个施工段内，共有UPS 16台、电池3264块、UPS输入输出配电柜104台、精密配电柜64台、电池开关柜16台；而UPS系统5、6、7和测试UPS系统1分为另一个施工段，即6-10层、13层共6个层面的所有配电柜均在一个施工段内，共有UPS 15台、电池3060块、UPS 输入输出配电柜96台、精密配电柜64台、电池开关柜15台；并将母线的安装和其它非UPS配电楼层做为一个施工段。
1.2. 施工准备1.2.1. 材料要求1）主要安装材料：电缆梯架、电缆、紫铜排、型钢、电线管、金属软管等。
2）辅助材料：铜接线端子、螺栓、防锈漆、热缩材料、绑扎带、标志牌、铅丝、酚醛板、相色漆、调和漆、塑料扎带、塑料软管、异型塑料软管、尼龙卡带、小白线、绝缘胶垫、标志牌、虬焊条、锯条、氧气、乙炔焊锡、焊剂、橡胶绝缘带、黑胶布、电缆卡子、防腐油漆、面漆、电焊条、镀锌扁铁、铜母排、电线、电焊条、灰漆等3）所有材料规格、型号应符合设计要求，并有产品合格证。
1.2.2. 主要机具1）搬运工具，详见搬运方案2）安装工具台钻、手电钻、电锤、砂轮机、台虎钳、锉刀、钢锯、榔头、克丝钳、螺丝刀、磨光机、电焊机、气焊工具、扳手、电工工具、铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、高凳、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶、工作台、油压煨弯器、电工刀、钢挫、钢卷尺、水平尺、线坠、液压开孔器、压力案子、手锤、扁锉、电炉子、涮锡锅、丝钳、尖嘴钳、剥线钳、压线钳、酒精喷灯、锡锅、力矩搬手0~300mm等。
3）测试工具兆欧表、万用表、绝缘摇表、无线电对讲机、水准仪、钢直尺、塞尺、水平尺、等电位联结测试仪等。
1.2.3. 作业条件1）电缆梯架安装作业条件（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
（2）其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行梯架安装。
（3）上道工序作业情况：测量定位，安装梯架的支架，经检查确认，才能安装梯架。
2）电缆敷设作业条件（1）电缆桥架（金属线槽、电缆梯架等）安装完毕。
（2）其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行电缆敷设。
（3）上道工序作业情况：电缆桥架安装检查合格，才能敷设电缆；电缆敷设前绝缘测试合格，才能敷设；电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。
3）UPS及电池安装作业条件（1）机房不渗、不漏，门窗安装完毕，门能上锁，室内装饰工程施工完毕。
4）不间断电源输出端的中性线(N 极)，必须与接地装置直接引来的接地干线相连接，做重复接地。
1.4.4. 配电柜的安装1）配电柜的金属框架及基础型钢必须接地（PE）可靠；装有电器的可开门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
2）配电柜应有可靠的电击保护。
柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积不应小于相关规定。
3）手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。
动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。
4）低压成套配电柜交接试验，必须符合下列规定：（1）每路配电开关及保护装置的规格、型号，应符合设计要求。
（2）相间和相对地间的绝缘电阻值应大于10MΩ。
（3）电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大于10 MΩ时，可采用2500V 兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。
5）配电柜间线路的线间和线对地间绝缘电阻值，馈电线路必须大于10ＭΩ；二次回路必须大于10 MΩ。
6）配电柜间二次回路交流工频耐压试验，当绝缘电阻值大于10 MΩ时，用2500V兆欧表摇测１min，应无闪络击穿现象；当绝缘电阻值在1～10 MΩ时，做1000V交流工频耐压试验，时间１min，应无闪络击穿现象。
1.4.5. 母线槽的安装1）绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）可靠。
不应作为接地（PE）的接续导体。
2）封闭插接式母线安装应符合下列规定：（1）母线与外壳同心，允许偏差为±5mm；（2）当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力；（3）母线的连接方法符合产品技术文件要求。
3）低压母线交接试验应符合以下规定：（1）每路配电开关及保护装置的规格、型号，应符合设计要求。
（2）相间和相对地间的绝缘电阻值应大于20MΩ（3）电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大于20MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。
1.4.6. 等电位连接1）等电位联结干线应从与接地装置不少于2 处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不得串联连接。
2）电位联结的线路最小允许截面应符合规定。
1.5. 主要施工安全控制1.5.1. 主要施工危险工序1）UPS用蓄电池的安装2）绝缘电阻的测试3）系统送电实验1.5.2. 蓄电池安装注意事项操作UPS系统电池时，应当格外小心。
当所有电池单体相连时，电池组电压可以达到400V以上，有致命危险。
请遵守高压操作安全事项，只有合格人员才可进行电池的安装与维护操作。
1）蓄电池的连接必须保证牢固可靠，连接完成后，所有接线端子和电池间连接都需要校正，应满足电池厂家提供的说明资料和用户手册中对力矩的要求。
2）收货和使用前必须检验电池外观，如果包装破损，电池端子有脏污、腐蚀、生锈或外壳有破裂、变形、漏夜等现象，应以新品更换，否则可能造成电池容量降低，漏电，起火等事故。
3）由于蓄电池很重，必须用正确的方法搬运和吊装蓄电池，以防发生人身伤害或拉伤蓄电池端子，严重时可能导致着火。
4）电池的连接端子不可承受任何外力，例如电缆的拉力或扭力等，否则可能破坏蓄电池内部的连接，严重时可能导致着火。
5）蓄电池应安装、储存在清洁、阴凉、干燥的环境中。
6）蓄电池的安装位置必须远离大发热产品、不可在靠近火源的地方使用或保管蓄电池，更不可焚烧蓄电池或将蓄电池放入火中加热，否则可能引起蓄电池漏液、鼓胀、火灾、爆炸。
7）不要在蓄电池的正、负极端子间直接接上任何物体，操作电池时需要取下身上的金属饰物，并确保所使用的工具如扳手等均以绝缘体包裹，否则可能引起蓄电池燃烧、并有可能造成人员伤亡或爆炸等。
8）不准分解、改造、破坏蓄电池。
9）电池外壳的清洁需要使用拧干的湿抹布，为了防止产生静电、发生火花的危险，不要使用干布或掸子等擦拭电池，也不许使用天那水、汽油等有机溶剂清洁电池。
10）蓄电池内含有稀硫酸，电池损坏后可能会引起泄露，操作电池时需要使用护目镜、橡胶手套和围裙等防护用品。
1.5.3. 绝缘电阻测试注意事项1）测试电缆绝缘电阻前，必须断开相关的电器设备，否则可能损坏设备本体。
2）绝缘电阻测试前，必须确认该测试线路上处在无电状态。
3）绝缘电阻测试前，必须确认该条电缆两端处在绝缘状态。
4）绝缘电阻摇测时，电压可能高达1000V，必须对该条电缆两端进行防护，避免对人员及设备的伤害。
5）绝缘电阻摇测完成后，必须进行放电操作。
6）绝缘电阻进行摇测时，必须由两个电工进行。
1.5.4. 送电试验时的注意事项祥见系统测试方案。
1.6. 成品保护措施设备材料进入现场后应分类码放整齐、稳固。
并要注意防潮，搬运时应轻拿、轻放，以免破坏表面的镀锌层、油漆及玻璃罩。
室内沿桥架敷设电缆，宜在管道及通风工程基本施工完毕后进行，防止其它专业施工时损伤电缆。
在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。
电缆头系塑料制品，应注意不受机械损伤。
封闭插接母线安装完毕，如有其它工种作业应对封闭插接母线加以保护，以免损伤。
配电柜安装后，不得再次喷浆，如果必须修补时，应将柜体盖好。
配电柜安装后，应将门窗关好、锁好，以防止设备损坏及丢失。
设备安装过程中，场内应保持干净，下班后及时将门上锁，防止设备丢失或碰坏。
设备安装完毕、调试结束后应指定专人负责看管，直到验收交工。
