产品振动试验规范(包装)
机械试验规范
机械试验规范一、冲击试验（GB-T 17215.211-2006----GB 2423.5）1、非工作状态，无包装（根据有关规范）；2、半正弦脉冲；3、峰值加速度为30gn（300m/s²）；4、脉冲周期为18ms；对样品的三个互相垂直方向的每一个方向连续施加三次冲击，共18次。
当多个相同的样品同时试验时，可通过不同方向的安装，以使样品能同时承受到上述各轴线和各方向上的冲击。
试验结果判断：1）仪表应无损伤或信息改变，并应能按相应标准的要求正常的工作。
2）检定被测样表基本误差。
误差限负荷要求！3）被测样表，结构部件无损坏。
二、振动试验（GB-T 17215.211-2006----IEC 60068-2-6）1、非工作状态，无包装（根据有关规范）；2、频率范围为10Hz~150Hz；3、交越频率为60Hz；4、f〈60Hz，恒定振幅0.75mm；5、f〉60Hz，恒定加速度9.8m/ s²（1g）；6、单点控制（通过使用参考点上传感器的新号，使该参考点保持在所规定的振动量级上来实现的）；7、每轴扫描周期数10；注：10个扫描周期=75min试验结果判断：1）仪表应无损伤或信息改变，并应能按相应标准的要求正确的工作。
2）检定被测样表基本误差。
误差限负荷要求！3）被测样表，结构部件无损坏。
三、防尘试验（IEC 60529）1、仪表在非工作状态下，并安装在一模拟墙上；2、应接入制造商规定型号的标准长度的电缆（暴露端密封）进行试验，且端子盖在原来位置；3、表内外应保持相同的大气压力（既不欠压也不过压），仅对户内用仪表；4、第一位特征数字为5（IP5X）防尘；5、持续时间1d、3d、10d、30d；6、试验后在标准大气条件下恢复2h。
试验结果判断：1）任何灰尘的进入量以不影响仪表的工作为度。
2）需要用绝缘测试仪进行测试确定绝缘强度。
四、防水试验（IEC 60529）1、仪表在非工作状态；2、第二位特征数字为1（IPX1）垂直滴水，适用于户内用仪表；4（IPX4）溅水，适用于户外用仪表；3、试验后将表位端子水迹擦拭干净。
产品包装的规范
产品包装规范１目的：为了规范公司产品包装作业的运作，保证产品能满足环境试验的要求，保护产品在运输中不受破坏，特制定本规范。
2范围：本规范适用于公司所有产品的包装作业之运作，主要是针对纸箱包装件的质量标准给予合理规范。
3引用标准4内容4.1包装准备4.1.1产品准备产品应是经检验合格可以出货的产品。
4.1.2材料准备以本规范之要求准备相应的包装材料。
4.2基本要求4.2.1为了保护产品之塑料,金属等基本面免受破坏,对产品加胶袋包装。
4.2.2为了缓冲产品在运输过程中产生的冲力,要对产品加强保护,需加衬垫或彩盒包装。
4.2.3按照客户包装要求进行包装5 包装材料 5.1 纸箱5.1.1瓦楞纸板技术要求：5.1.2纸箱设计选材标准（根据计算出的边压强度选用纸板）：由外箱规格推算纸板边压强度：计算公式： E = 46*G*(n-1)/√C其中n=2.385/h（n取小数点前的整数） ,h为纸箱高度，C为箱底周长，G为纸箱毛重。
注：1. 对于有内箱（用双坑纸板）的产品，内箱可承受50%的压力，则边压强度应减少40%。
即E = (1-0.5)*46*G*(n-1)/√C = 23*G*(n-1)/√C2. 客户如有要求,以客户要求为准。
3. 长宽比例超过2：1以及高度超过650mm的纸箱，必须用K=B纸板。
4. 针对边压强度远远超出5410N/m，且无法通过堆码试验的产品，请选用其他高强度纸板。
5．若纸箱内装物可完全用来承重，如胶辘，则选用纸板时可降低一个等级。
6. 客户规定用白色纸箱的，请用W=B材质纸板。
5.2 包装胶纸5.2.1 透明胶纸A.透明胶纸的规格为50mm±2mm,厚度为0.03mm~0.04mm。
B.透明胶纸的材料为OPP。
C.透明胶纸的初粘性应能粘住5号钢球。
5.2.2 牛皮胶纸A.牛皮胶纸的规格应用60mm±2mm,厚度为0.12mm~0.13mm。
B.牛皮胶纸的颜色为黄褐色,材料为牛皮纸。
GBT 4857.7-2005 包装 运输包装件基本试验 第7部分：正弦定频振动试验方法
２ ０ ０ ５ － ０ ５ － ２ ５ 发布
２ ０ ０ ５ － １ １ － ０ １ 实施
中华 人民 共和国 国家 质量 监督 检验 检疫总 局
中 国 国家 标 准 化 管 理 委 员 会
ห้องสมุดไป่ตู้
发 布
ＧＢ ／ Ｔ ４ ８ ５ ７ ． ７ －２ ０ ０ ５
．二 Ｊ山
． 曰‘．
月９
青
Ｇ Ｂ ／ Ｔ ４ ８ ５ ７ 《 包装 运输 包装件基本试验》 分为２ ３ 个部分 ： — 第１ 部 分： 试验时各部 位的标示方 法 ； — 第２ 部分 ： 温湿度调节处 理； — 第３ 部分 ： 静载荷堆码试 验方法 ； — 第４ 部分 ： 压力试验方法 ； — 第５ 部分 ： 跌落试验方法 ； — 第６ 部分 ： 滚动试验方 法 ； — 第７ 部分 ： 正弦定频振 动试验方法 ； — 第８ 部分 ： 六角滚筒试验 方法； — 第９ 部分 ： 喷淋试验方法 ； — 第１ ０部分 ： 正弦变频振动试验方法 ； — 第 ｎ 部分 ： 水 平冲击试验方法 ； — 第１ ２部分 ： 浸水 试验方法 ； — 第１ ３部分 ： 低气 压试验方法 ； — 第１ ４部分 ： 倾 翻试验方法 ； — 第１ ５部分 ： 可控 水平冲击试验方法 ； — 第１ ６部分 ： 采 用压力试验机的堆码试验方法 ； — 第１ ７ 部分 ： 编 制性能试验大纲 的一般原理 ； — 第１ ８部分 ： 编制 性能试验大纲的定量数据 ； — 第１ ９部分 ： 流通试 验信息记录 ； — 第２ ０部分 ： 碰撞试 验方法 ； — 第２ １ 部分 ： 防霉试验方法 ； — 第２ ２部分 ： 单 元货物稳定性试验方法 ； — 第２ ３部分 ： 随机 振动试验方法 。 本部分为 Ｇ Ｂ ／ Ｔ ４ ８ ５ ７的第 ７部分 ， 本部分修 改采用 Ｉ Ｓ Ｏ ２ ２ ４ ７ ： ２ ０ ０ ０ 《 包装— 完整 、 满 装的运输包 装 和单元货物— 固定低频 振动试验》 标准 ， 对Ｇ Ｂ ／ Ｔ ４ ８ ５ ７ ． ７ －１ ９ ９ ２ 《 包装 运输包装 件 正弦定 频振 动试验方法 》 的修订与 Ｉ Ｓ Ｏ ２ ２ ４ ７ 标准相 比， 主要差异如下 ： — 按照我 国使用者 的习惯 ， 保 留了原标 准的名称 ， 与国际标准 的名称有所不 同； — 按照汉语习惯对一 些编排格式进行了修改 ； — 删减 了有关解释性 的注释 ； — 由于我 国在包装术语 标准中对有关术语有所定义 ， 所以取消了有关术语定义的 内容 ； － — 对“ 试验 时温湿度条件” 的规定 ， 比Ｉ Ｓ Ｏ标准放宽了要求 ； — 按我国 Ｇ Ｂ ／ Ｔ ４ ８ ５ ７系列标准的统一格式及实际情况 ， 对试验报告的有关内容进行了修改 。 本部分与 Ｇ Ｂ ／ Ｔ ４ ８ ５ ７ ． ７ －１ ９ ９ ２相比主要变化如下 ： — 在范围 中将原来 的仅 适用 于运输包装件修改为适用于运输包装件和单元货物 ； — 在对振动台台面 的要求上将 原来的高度差指标修改为角度变化要求指标 ； — 增 加了对测试仪器 的规定 ； — 增 加了附录 Ａ， 供使用者对 峰值加 速度进行选择。

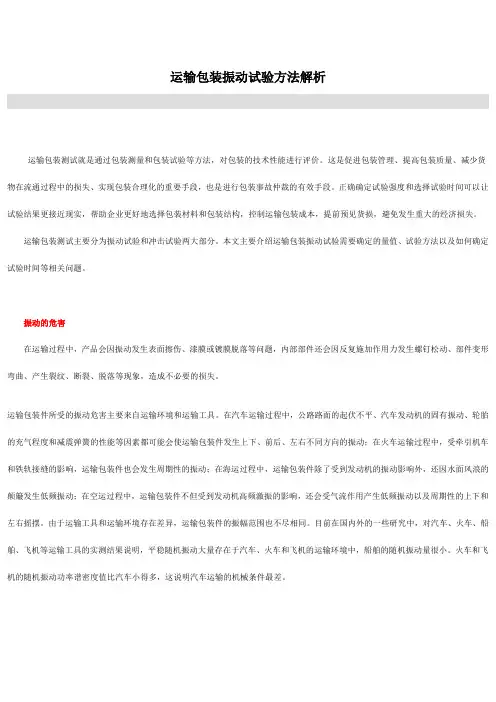

运输包装振动试验方法解析
运输包装振动试验方法解析
运输包装测试就是通过包装测量和包装试验等方法，对包装的技术性能进行评价。
这是促进包装管理、提高包装质量、减少货物在流通过程中的损失、实现包装合理化的重要手段，也是进行包装事故仲裁的有效手段。
正确确定试验强度和选择试验时间可以让试验结果更接近现实，帮助企业更好地选择包装材料和包装结构，控制运输包装成本，提前预见货损，避免发生重大的经济损失。
运输包装测试主要分为振动试验和冲击试验两大部分。
本文主要介绍运输包装振动试验需要确定的量值、试验方法以及如何确定试验时间等相关问题。
振动的危害
在运输过程中，产品会因振动发生表面擦伤、漆膜或镀膜脱落等问题，内部部件还会因反复施加作用力发生螺钉松动、部件变形弯曲、产生裂纹、断裂、脱落等现象，造成不必要的损失。
运输包装件所受的振动危害主要来自运输环境和运输工具。
在汽车运输过程中，公路路面的起伏不平、汽车发动机的固有振动、轮胎的充气程度和减震弹簧的性能等因素都可能会使运输包装件发生上下、前后、左右不同方向的振动；在火车运输过程中，受牵引机车和铁轨接缝的影响，运输包装件也会发生周期性的振动；在海运过程中，运输包装件除了受到发动机的振动影响外，还因水面风浪的颠簸发生低频振动；在空运过程中，运输包装件不但受到发动机高频激振的影响，还会受气流作用产生低频振动以及周期性的上下和左右摇摆。
由于运输工具和运输环境存在差异，运输包装件的振幅范围也不尽相同。
目前在国内外的一些研究中，对汽车、火车、船舶、飞机等运输工具的实测结果说明，平稳随机振动大量存在于汽车、火车和飞机的运输环境中，船舶的随机振动量很小。
火车和飞机的随机振动功率谱密度值比汽车小得多，这说明汽车运输的机械条件最差。
14包装、运输检验规范
5.1.4.2跌落高度根据样品毛重进行选择（若客户有特别要求时参照客户测试规范标准）及判定。
5.1.4.3具体参照下表：
包装件质量（Kg）
跌落高度（mm）
公司标准（mm）
跌落后的接受范围
≤15
1000
1500
1.样品不能击碎、破裂及严重变形。
2)在主共振频率的±10％范围内进行共振试验，也可在第二和第三共振频率的±10％范围内进行试验，共振持续时间60分钟。
5.3.5加载负荷的标准：按照测试件质量及堆码高度进行计算，添加载荷=试验样品质量×堆码高度内的样品数量。
5.3.6试验结束后检查包装及内装物的损坏情况，填写试验报告，并分析试验结果。
5.2.6偏斜测试的装置：所有偏斜测试装置的误差,应精确到±1mm。
5.2.7安全设施：在试验时应注意所加负载的稳定和安全,为此,必须提供一套稳妥的试验设施,并能在一旦发生危险的情况下,保证载荷受到控制,以便防止对附近人员造成伤害。
5.2.8试验程序
5.2.8.1 样品的准备：完整满装的运输包装件或单元的货物。
2.样品性能及安全测试须通过。
3.轻微的包装损伤及轻微的外观变化可以接受。
4.进水、排水阀不能有脱落现象。
15～30
800
1000
30～40
600
1000
40～45
500
800
45～50
400
600
5.1.5测试完成后,由试验室出具<<产品跌落试验报告>>,将测试结果反馈给相关部门负责人或产品项目工程师及客户。
2)试验样品的数量,放置的状态；
(整理)产品振动试验规范(包装)
-------------产品振动试验规范（包装）V1.0深圳市佳士科技股份有限公司2015年03月------------- 版本历史目录1 概述 (1)1.1 编写目的 (1)1.2 适用范围 (1)2 振动试验规范 (2)2.1 振动试验要求 (4)2.2 振动试验步骤 (4)2.3 注意事项 (5)1概述1.1编写目的为提高产品可靠度，模拟运输及使用环境对产品的影响，以判定产品结构、工艺和元器件安装方式是否合理，确保整机批量产品质量和期望寿命。
同时为了振动试验的标准化，防止质量、安全事故的发生，特制定本规范。
1.2适用范围适用于公司自行设计开发生产的成品的振动试验。
以下情况需进行振动试验：新产品试产、主要部件更换、不定期抽检。
2参考标准GB/T 4857.1-包装运输包装件基本试验第1部分：试验时各部位的标示方法GB/T 4857.2 - 包装运输包装件基本试验第2部分：温湿度调节处理GB/T 4857.10 -2005 包装运输包装件基本试验第10部分：正弦变频振动试验方法GB/T 4857.17 -1992 包装运输包装件第17部分：编制性能试验大纲的一般原理GB/T 4857.18 -1992 包装运输包装件第18部分：编制性能试验大纲的定量数据3振动试验规范3.1 预处理振动试验前，先对待试的包装完好产品进行调节处理。
预处理在湿热箱中进行放置。
1、在温度23℃、相对湿度23%放置24h，干燥处理；2、在温度5℃、相对湿度85%放置时间24h。
3.2振动试验要求选择GB/T 4857.7或GB/T 4857.10试验。
1、振动频率：3-100Hz（GB/T 4857.10）；2、加速度：50m/ S²；3、振动方向：X、Y、Z方向；4、振幅(垂直方向)：0.35mm；5、振动持续总时间：A:40min（普通级）；B:60min（加严级）；6、产品放置：平、立、倒三种位置（无特别要求时只进行平方测试）；7、叠加载荷：承载时的堆高高度2.5m；8、重复试验样品数量:9件（每个放置位置3件，不包含叠加的样品）。
运输包装件正弦定频振动试验详解
运输包装件正弦定频振动试验详解■ 文/陈振强，张卫红，郑安，李志恒，陈志强试验方法存在差异以外，试验程序中的其他要求基本一致，各标准的试验程序。
1 各标准的相同之处除了试验方法以外，试验程序的规定基本大同小异，没有本质性的差异。
下面对相同之处进行统一说明，不按照标准分开阐述，各标准相同之处的具体内容如下。
1.1 试验样品的装备一般用正常运输包装件作为试验样品，考虑到包装件内装物的特性和价值，可以采用模拟内装物，模拟内装物尺寸及物理性质，均应接近内装物尺寸及物理性质，并按发运前的正常程序对包装件进行封装。
试验时，内装物使用真是产品是首选条件。
但是，如果无法获得真是产品，而使用模拟内装物，就要对模拟物进行评估，并确保使用的模拟物不会对试验结果产生影响。
当使用有缺陷的实际内装物时，应详细记录内装试验前的缺陷，试验后，若试验前的缺陷没有发生明显变化，则认为这些缺陷没有影响试验结果；如果试验前的缺陷发生了明显变化，则建议使用无缺陷的内装物运输包装件振动试验分为正弦定频振动试验、正弦变频振动试验（俗称：扫频试验）和随机振动试验，不涉及复合振动试验。
复合振动试验适用于电子元器件、军工装备、航空航天等特殊应用领域，因而复合振动试验不在运输包装件试验方法的谈论范围之内。
正弦定频振动试验用于评定运输包装件和单元货物在正弦定频振动情况下的强度和包装对内装物的保护能力，既可以作为单项试验，也可以作为一系列试验的组成部分。
这项试验的特点是运输包装不固定在振动台台面上，为了安全起见，包装件四周可以安装高低护栏，护栏与包装件之间留有一定的间隙，不能限制或影响包装件垂直方向的运动。
由于不同标准对正弦定频振动试验的规定存在不同的规定，为方便选择标准和理解标准之间的差异，下面将根据不同标准的规定对正弦定频振动试验展开详细阐述。
一般标准对试验设备、试验程序和试验报告分别进行了规定，涉及内容较多，本文仅对试验程序进行详细说明，具体内容如下：除了各标准的10.19446/ki.1005-9423.2021.02.007作者简介：陈振强，1980.03，男，河北宁晋，硕士研究生，高级工程师，运输包装检测，中包包装研究院有限公司。
产品包装设计规范标准[详]
![产品包装设计规范标准[详]](https://img.taocdn.com/s3/m/13cddbd76294dd88d0d26b5f.png)
产品包装规范１、目的：为了规范公司产品包装作业的运作，保证产品能满足环境试验的要求，保护产品在运输中不受破坏，特制定本规范。
2、范围：本规范适用于公司所有产品的包装作业之运作，主要是针对纸箱包装件的质量标准给予合理规范。
3、引用标准GB6543 瓦楞纸箱GB6544 瓦楞纸板GB 13023 瓦楞原纸GB 13024 箱纸板GB 5033 出口产品包装用瓦楞纸箱GB 5034 出口产品包装用瓦楞纸板GB/T6546 瓦楞纸板边压强度的测定法GB/T 6545 瓦楞纸板耐破强度的测定法GB/T 4857.1 试验时部位标示方法GB/T 4857.3 运输包装件静载荷堆码试验方法GB/T 4857.5 跌落试验方法GB/T 4857.10 运输包装件正弦振动试验方法4、基本要求⑴、为了保护产品之塑料,金属等基本面免受破坏,对产品加胶袋包装。
⑵、为了缓冲产品在运输过程中产生的冲力,要对产品加强保护,需加衬垫或彩盒包装。
⑶、按照客户包装要求进行包装。
5、包装材料5.1、瓦楞纸板的种类⑴、单面瓦楞纸板单面瓦楞纸板是由一张面纸和一张瓦楞纸粘合而成的。
⑵、三层瓦楞纸板三层瓦楞纸板也称单瓦楞纸板。
是在一张面纸和一张里纸之间粘一张瓦楞纸而形成的。
⑶、五层瓦楞纸板五层瓦楞纸板也称双瓦楞纸板。
是在面纸、芯纸、里纸之间粘二张瓦楞纸而形成的。
⑷、七层瓦楞纸板七层瓦楞纸板也称三瓦楞纸板。
是在面纸、芯纸、里纸之间粘三张瓦楞纸而形成的。
⑸、瓦楞纸板的楞型应符合下表的规定：楞形特点U形缓冲性好V形强度高⑹、单瓦楞纸板厚度应高于上表所规定的下限值；双瓦楞纸板厚度应高于上表所规定相应两种楞型楞高下限值之和。
加工瓦楞纸板使用的主要材料是箱板纸和瓦楞原纸。
应符合GB13023《瓦楞纸板》、GB13024《箱纸板》的规定。
⑺、瓦楞纸板的含水率应在14±4%的范围内。
`⑻、瓦楞纸板表面平整、清洁，不许有缺口、薄边。
切边整齐，粘合牢固，其脱胶部分之和每平方米不大于20cm2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品振动试验规范（包装）
V1.0
深圳市佳士科技股份有限公司
2015年03月
版本历史
目录
1 概述 (1)
1.1 编写目的 (1)
1.2 适用范围 (1)
2 振动试验规范 (2)
2.1 振动试验要求 (4)
2.2 振动试验步骤 (4)
2.3 注意事项 (5)
1概述
1.1编写目的
为提高产品可靠度，模拟运输及使用环境对产品的影响，以判定产品结构、工艺和元器件安装方式是否合理，确保整机批量产品质量和期望寿命。
同时为了振动试验的标准化，防止质量、安全事故的发生，特制定本规范。
1.2适用范围
适用于公司自行设计开发生产的成品的振动试验。
以下情况需进行振动试验：新产品试产、主要部件更换、不定期抽检。
2参考标准
GB/T 4857.1-包装运输包装件基本试验第1部分：试验时各部位的标示方法
GB/T 4857.2 - 包装运输包装件基本试验第2部分：温湿度调节处理
GB/T 4857.10 -2005 包装运输包装件基本试验第10部分：正弦变频振动试验方法GB/T 4857.17 -1992 包装运输包装件第17部分：编制性能试验大纲的一般原理GB/T 4857.18 -1992 包装运输包装件第18部分：编制性能试验大纲的定量数据
3振动试验规范
3.1 预处理
振动试验前，先对待试的包装完好产品进行调节处理。
预处理在湿热箱中进行放置。
1、在温度23℃、相对湿度23%放置24h，干燥处理；
2、在温度5℃、相对湿度85%放置时间24h。
3.2振动试验要求
选择GB/T 4857.7或GB/T 4857.10试验。
1、振动频率：3-100Hz（GB/T 4857.10）；
2、加速度：50m/ S²；
3、振动方向：X、Y、Z方向；
4、振幅(垂直方向)：0.35mm；
5、振动持续总时间：
A:40min（普通级）；
B:60min（加严级）；
6、产品放置：平、立、倒三种位置（无特别要求时只进行平方测试）；
7、叠加载荷：承载时的堆高高度2.5m；
8、重复试验样品数量:9件（每个放置位置3件，不包含叠加的样品）。
3.3振动试验步骤
1、振动试验开始前，需确保所试验的样品外观、功能应是合格的；
2、按照正常出货的标准，将需测试的样品按公司要求的包装方法包装好；
3、按GB/T 4857.17的规定，对试验样品各部位进行编号；
4、按要求条件进行调节处理；
5、将试验样品正常（平）为位置的X、Y、Z中的方便方向放置于振动台上，样品的中
心点的垂直位置尽可能接近振动台的几何中心；
注：
振动试验应在调节处理后的最短时间内进行（该时间不得超过5min）。
振动台可设置围栏，防止试验中样品和叠放物的过分移动从平台坠落。
护栏应保证样品在各方向有大约 10mm的活动空间。
可以模拟运输中的样品固定方法对样品固定。
6、振动频率3～100Hz～3扫描，加速度0.5g，扫描速率每分钟二分之一倍频程，扫描
1～2个周期确定共振频率点，记录共振频率和加速度值；
7、在确定的加速度和共振频率±10%范围内开始共振试验，持续预定的时间；在《振动
试验记表》上填写产品型号、试验类别、振动试验开始时间；
8、振动试验结束后，将样品包装打开，检查样品的外观、功能有无异常，此时需填写
振动试验结束时间、数量、有无异常、检测人签名；
9、换另外一台样品，按上述5～8的同样步骤对其余的两个方向进行振动试验。
10、有特别要求时，换另外的新样品，按上述5～9的同样步骤对其余的两个放置位
置（立、倒）进行振动试验。
3.4注意事项
1、振动试验台由专人负责维护、保养。
2、产品振动试验应满足振动试验要求。
3、振动试验时应及时做好《振动试验收记录表》登记。
4、产品进行正常状态振动试验时，除振动试验测试人外，任何人不能动用振动台电源开关，更不能
在振动台上堆放杂物。
振动试验记录
未经佳士科技股份有限公司书面同意，严禁向第三方传播。
第3页，共3页。
