2016年注册电气工程师(发输变电)《专业案例考试(下)》真题及详解【圣才出品】
2016年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解
[案例题是4选1的方式，各小题前后之间没有联系。
共40道小题。
选作25道，每题分值为2分，上午卷50分。
下午卷50分，试卷满分100分。
案例题一定要有分析（步骤和过程）、计算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。
]
题1～4：某大用户拟建一座220kV变电站，电压等级为220/110/10kV。
220kV电源进线2回，负荷出现4回，双母线接线，正常运行方式为并列运行，主接线及间隔排列示意图见题1～4图，110kV、10kV均为单母线分段接线，正常运行方式为分列运行。
主变容量为2×150MVA，150/150/75MVA，U kl2=14%，U kl3=23%，U k23=7%，空载电流I0=0.3%，两台主变压器正常运行时的负载率为65%，220kV出线所带最大负荷分别是L1=150MVA，L2=150MVA，L3=100MVA，L4=150MVA，220kV母线的最大三相短路电流为30kA，最小三相短路电流18kA。
请回答下列问题。
题1～4图
1．在满足电力系统n-1故障原则下，该变电站220kV母线通流计算值最大应为下列哪项数值？（）
A．978A
B．1562A
C．1955A
D．2231A
【答案】C
【解析】根据《电力系统安全稳定导则》（DL755—2001）附录A第A3条N-1原则，正常运行方式下的电力系统中任一元件（如线路、发电机、变压器等）无障碍或因故障断开、电力系统应能保持稳定运行和正常供电，其他元件不过负荷，电压和频率均在允许范围内。
一般情况下，220kV母线正常运行时，其电源与负荷应尽可能平衡，由于其中三条馈线负荷相同，可假定正常运行情况下220kV母线通流负荷值如下：
220kV母线Ⅰ：S1=电源1=负荷L1＋负荷L2＋变压器T2=150＋150＋150=450MVA 220kV母线Ⅱ：S2=电源2=负荷L3＋负荷L4＋变压器T1=100＋150＋150=400MVA 则可以计算出，220kV母线通流最大值：
2．若主变10kV侧最大负荷电流为2500A，母线上最大三相短路电流为32kA，为了将其限制到15kA以下，拟在主变10kV侧接入串联电抗器，下列电抗器参数中，哪组最为经济合理？（）
A．I e=2000A，X k%=8
B．I e=2500A，X k%=5
C．I e=2500A，X k%=10
D．I e=3500A，X k%=14
【答案】C
【解析】根据《导体和电器选择设计技术规定》（DL/T5222—2005）第14.2.1条第1款规定，普通限流电抗器的额定电流应按主变压器或馈线回路的最大可能工作电流选择，本题取2500A。
根据《电力工程电气设计手册》（电气一次部分）P253式（6-14），可得限流电抗器电抗百分值：
所以， k%取10%。
3．该站220kV为户外敞开式布置，请查找下图220kV主接线中的设备配置和接线有几处错误，并说明理由。
（）（注：同一类的错误算一处，如：所有出线没有配电流互感器，算一处错误）
A．1处
B．2处
C．3处
D．4处
【答案】C
【解析】①根据《高压配电装置设计技术规程》（DL/T5352—2006）第5.1.8条规定，对屋外配电装置，为保证电气设备和母线的检修安全，每段母线上应装设接地开关或接地器
（错误1，图中缺少接地开关）；
②根据《电力工程电气设计手册》（电力一次部分）P72“避雷器的配置”第1条规定，配电装置的每组母线上，应装设避雷器，但进出线都装设避雷器时除外。
根据第14条规定，110～220kV 线路侧一般不装设避雷器（错误2）；
③根据《电力工程电气设计手册》（电气一次部分）P71“电流互感器的配置”第1条规定，凡装有断路器的回路均应装设电流互感器，其数量应满足测量仪表、保护和自动装置要求（错误3，图中母联回路电流互感器在断路器一侧，存在保护死区）。
因此，有3处设计错误。
4．该变电站的220kV 母线配置有母线完全差动电流保护装置，请计算起动元件动作电流整定值的灵敏系数。
（可靠系数均取1.5，不设中间继电器）（
）
A．3.46
B．4.0
C．5.77
D．26.4
【答案】A
【解析】根据《电力工程电气设计手册》（电气二次部分）P588式（28-75）、式（28-76）、式（28-77）可知，
①按躲过外部发生故障时的最大不平衡电流整定：31max 1.50.130104500A
DZ k bp I K I ∙∙=∙=⨯⨯⨯=②按躲过二次回路断线故障电流整定：
max 1.519552992.5A
DZ j k fh I K I ∙∙=∙=⨯=
起动元件和选择元件的动作电流选取较大的一个，即4500A。
③整定后，需按系统最小运行方式下，校验母线发生故障时保护装置的灵敏度，要求起动元件和选择元件的最小灵敏度系数大于2。
灵敏度校验采用最小运行方式下两相短路电流I k2·min，为三相短路电流的0.866倍。
因此，起动元件动作电流整定值的灵敏系数为：
题5～9：某沿海区域电网内现有一座燃煤电厂，安装有四台300MW机组，另外规划建设100MW风电场合40MW光伏电站，分别通过一回110kV和一回35kV线路接入电网，系统接线见题5～9图。
燃煤机组220kV母线采用双母线接线，母线短路参数：I'=28.7kA，I∞=25.2kA；k1处发生三相短路时，线路L1侧提供的短路电流周期分量初始值I k=5.2kA。
题5～9图
5．当k1发生三相短路时，请计算短路冲击电流应为下列哪项数值？（）
A．75.08kA
B．77.1kA
C．60.7kA
D．69.3kA
【答案】A
【解析】根据《导体和电器选择设计技术规定》（DL/T5222—2005）附录F.4“三相短路电流的冲击电流和全电流计算”相关内容，短路点k1位于发电厂升压变压器高压侧（220kV）母线处，根据表F.4.1（见题5表），取冲击系数K ch=1.85。
题5表不同短路点的冲击系数推荐表
根据式（F.4.1-1），得短路冲击电流：
6．若220kV线路L1、L2均采用2×LGJQ-400导线，导线的电抗值为0.3Ω/km （S j=100MVA，U j=230kV），当k2发生三相短路时，不计及线路电阻，计算通过断路器DL2的短路电流周期分量的起始有效值应为下列哪项数值？（假定忽略风电场机组，燃煤电厂220kV母线短路参数不变）（）
A．4.98kA
B．5.2kA
C．7.45kA。
电气工程师发输变电专业知识真题（下午卷）

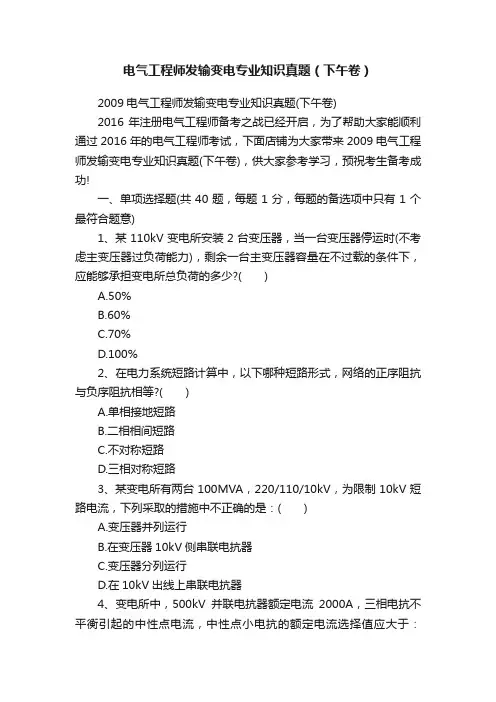

电气工程师发输变电专业知识真题（下午卷）2009电气工程师发输变电专业知识真题(下午卷)2016年注册电气工程师备考之战已经开启，为了帮助大家能顺利通过2016年的电气工程师考试，下面店铺为大家带来2009电气工程师发输变电专业知识真题(下午卷)，供大家参考学习，预祝考生备考成功!一、单项选择题(共40题，每题1分，每题的备选项中只有1个最符合题意)1、某110kV变电所安装2台变压器，当一台变压器停运时(不考虑主变压器过负荷能力)，剩余一台主变压器容量在不过载的条件下，应能够承担变电所总负荷的多少?( )A.50%B.60%C.70%D.100%2、在电力系统短路计算中，以下哪种短路形式，网络的正序阻抗与负序阻抗相等?( )A.单相接地短路B.二相相间短路C.不对称短路D.三相对称短路3、某变电所有两台100MVA，220/110/10kV，为限制10kV短路电流，下列采取的措施中不正确的是：( )A.变压器并列运行B.在变压器10kV侧串联电抗器C.变压器分列运行D.在10kV出线上串联电抗器4、变电所中，500kV并联电抗器额定电流2000A，三相电抗不平衡引起的中性点电流，中性点小电抗的额定电流选择值应大于：( )A.300AB.100AC.30AD.20A5、发电厂、变电所中，选择高压断路器的原则，下列哪项是不正确的?( )A.断路器的额定短时耐受电流等于额定短路开断电流，其持续时间额定值在220kV及以上为2sB.断路器的额定关合电流，不应小于短路电流最大冲击值C.对220kV以上的系统，当电力系统稳定要求快速切断故障时，应选用分闸时间不大于0.04s的断路器D.35kV及以上电压级的电容器组，宜选用SF6断路器或真空断路器6、在发电厂厂用电中性点直接接地系统中，选择电缆馈线零序电流互感器，下列哪条原则是正确的?( )A.由一次电流和二次额定电流确定电流互感器的变比B.由接地电流和电流互感器准确限制系数确定电流互感器额定一次电流C.由二次电流及保护灵敏度确定一次回路起动电流D.由二次负载和电流互感器的容量确定一次额定电流7、110kV有效接地系统电压互感器，以及110kV中性点非直接接地系统电压互感器，其剩余绕组额定电压，说法正确的是?( )8、某变电所中，110kV户外的配电装置主母线工作电流2000A，最大三相短路电流为31.5kA，主母线采用铝镁系(LDRE)管形母线，计及日照影响，按正常工作电流，管形母线最小应选为?(海拔高度800m，最热月平均最高温度40℃)()A.φ100/90mmB.φ110/100mmC.φ120/110mmD.φ130/116mm9、交流单芯电力电缆金属护层，必须直接接地，且其上任一点非直接接地处的正常感应电势，在未采取能任意接触金属护层的安全措施时，不得大于下列哪项数值?( )A.24VB.38VC.50VD.100V10、发电厂、变电所的屋外110kV配电装置中，两回平行出线之间校验的安全距离应按下列哪种情况校验?( )A.应按不同相带电部分之间安全距离校验B.应按无遮拦裸导体与地面之间安全距离校验C.应按平行的不同时停电检修的无遮拦带电部分之间安全距离校验D.应按交叉的不同时停电检修的无遮拦带电部分之问安全距离校验11、甲变电所所在地区地震烈度7度，乙变电所所在地区地震烈度8度，两变电所的220kV、110kV配电装置中均采用了管形母线，问两变电所母线的固定方式，下列哪个方案是不正确的?( )A.甲变电所220kV管母线采用支持式B.甲变电所110kV管母线采用悬吊式C.乙变电所220kV管母线采用支持式D.乙变电所110kV管母线采用悬吊式12、某变电所的110kV户外敞开式配电装置中，6回架空线路均全线架设避雷线，当架空线上装设金属氧化物避雷器时，避雷器与主变压器的最大电气距离为下列哪项数值?( )A.125mB.170mC.205mD.230m13、20kV架空线路相互交叉或与较低电压线路、通信线路交叉，交叉距离不小于下列哪项数值时，交叉档可不采取保护?( )A.3mB.4mC.5mD.6m14、当330kV空载线路合闸时，在线路上产生的相对地统计过电压不宜大于下列哪项值?( )A.4.0p.u.B.3.0p.u.C.2.2p.uD.2.0p.u15、有一35kV变电所的主变压器中性点的消弧线圈接地，拟对该变电所的接地装置进行热稳定校验，所内的继电保护配有速动主保护、近后备保护、远后备保护、自动重合闸，在校验接地线热稳定时，短路的等效持续时间为下列哪项?( )A.速动主保护动作时间+断路器开断时间B.近后备保护动作时间+断路器开断时间C.远后备保护动作时间+断路器开断时间D.2s16、流经某电厂接地装置的人地短路电流为10kA，避雷线工频分流系数0.5，则要求该接地装置的接地电阻不大于下列哪项数值?( )A.0.1ΩB.0.2ΩC.0.4ΩD.0.5Ω17、校验高电阻接地系统中电气设备接地线的热稳定时，温度70℃的允许载流量流经选定接地线的截面时，对于敷设在地下的接地线，应采用下列哪项电流?( )A.流经接地线的计算用单相接地短路电流的50%B.流经接地线的计算用单相接地短路电流的60%C.流经接地线的计算用单相接地短路电流的75%D.流经接地线的计算用单相接地短路电流的100%18、电力系统中的电能计量装置按其计量对象的重要程度及计量电能的多少分为5类，某高压用户的变电所中装有200000kVA主变压器，此用户的电能计量装置属于：( )A.Ⅰ类B.Ⅱ类C.Ⅲ类D.Ⅳ类19、发电厂、变电所中，电压互感器二次回路保护的配置(熔断器或自动开关)，下列哪项是不符合规程要求的?( )A.0.5级电能表电压回路，宜在电压互感器端子箱处装设B.除开口三角的剩余二次绕组和另有规定者之外，所有二次绕组出口应装设C.在二次侧中性点引出线上装设D.由电压互感器二次绕组向交流操作继电器保护或自动装置操作回路供电时，电压互感器二次绕组之一或中性点应经击穿保险或氧化锌避雷器接地20、用于500kV电网的线路保护，应实现主保护双重化，下列哪项原则是不符合规程要求的?( )A.设置两套完整、独立的全线速动主保护B.每套全线速动保护应分别动作于断路器的.一组跳闸线圈C.每套全线速动保护应使用可相互通信的远方信号传输设备D.每套全线速动保护对全线路内发生的各种类型故障，均能快速动作切除故障。
2014、2016年注册电气工程师(发输变电)《专业案例考试(上、下)》真题及详解【圣才出品】
题 4 图 1 电容器组主接线图
A．3kV 级 B．6kV 级 C．10kV 级
题 4 图 2 电容器阻断面图
4 / 151
圣才电子书
D．20kV 级
十万种考研考证电子书、题库视频学习平台
【答案】D
【解析】根据《并联电容器装置设计规范》（GB 50227—2008）第 8.2.5 条规定及条
4．如该变电站安装的电容器组为框架装配式电容器，中性点不接地的单星形接线，桥
式差电流保护。由单台容量 500kvar 电容器串并联组成，每桥臂 2 串（2 并＋3 串），如下
图所示。电容器的最高运行电压为UC 43
kБайду номын сангаас ，请选择题 4 图 1 和题 4 图 2 中的金属 3
台架 l 与金属台架 2 之间的支柱绝缘子电压为下列哪项？并说明理由。（ ）
A．2177.4A B．3860.0A C．5146.7A D．7324.1A 【答案】C 【解析】根据《330kV～750kV 变电站无功补偿装置设计技术规定》（DL/T 5014— 2010）第 7.1.3 条规定，无功补偿装置总回路的电器和导体的长期允许电流，按下列原则 取值： ①不小于最终规模电容器组额定工作电流的 1.3 倍；
圣才电子书 十万种考研考证电子书、题库视频学习平台
2016 年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解
[案例题是 4 选 1 的方式，各小题前后之间没有联系，共 25 道小题。每题分值为 2 分。 上午卷 50 分，下午卷 50 分，试卷满分 100 分。案例题一定要有分析（步骤和过程）、计 算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。]
2016年下半年内蒙古电气工程师发输变电：断路器考试试题
2016年下半年内蒙古电气工程师发输变电：断路器考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、中性点非有效接地系统的各段母线，__监测交流系统的绝缘。
A．不应B．可C．应D．宜2、视频报警器适用于对__的保护。
A．银行和博物馆内要害部位的防护B．有人居住和养有宠物的住宅C．自助取款机D．居民小区周界3、当电流互感器用于测量时，其一次额定电流应尽量选得比回路中正常工作电流大__左右。
A．1/3B．1/2C．1/4D．1/54、一般感应过电压仅对（）线路和电气设备绝缘有危害。
A.35kV及以下B.66kV及以下C.35kV及以上D.66kV及以上5、在试题1-6图正弦交流电路中，当u=40sinωtV，i=4sinωtA，ωL=10Ω时iN 为（）。
A．B．iN=4sin(ωt+45°)AC．D．iN=4sin(ωt-45°)A6、室内落地式配电箱的底部宜抬高出地面__以上，底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。
A．10mmB．20mmC．40mm D。
50mm7、在采暖地区，控制室(值班室)应采暖，采暖计算温度为18℃。
在特别严寒地区的配电装置室装有电度表时应设采暖，采暖计算温度为__。
A．5℃B．10℃C．15℃D．25℃8、X的分布函数F（x），而，则E（X）等于（）。
A．0.7B．0.75C．0.6D．0.89、有线电视系统的载噪比(C/N)应不小于__dB。
A．38B．40C．44D．4710、5～100Hz正弦交流电流的效应摆脱阈的平均值为__。
A．0.5mAB．1mAC．10mAD．30mA11、光源的色温影响其__。
A．色表B．显色性C．一般显色指数D．特殊显色指数12、13、周期性交流量的波形因数等于__。
A．有效值/平均值;B．最大值/有效值;C．瞬时值/有效值;D．最大值/平均值。
2010~2011年注册电气工程师(发输变电)《专业案例考试(上、下)》真题及详解【圣才出品】

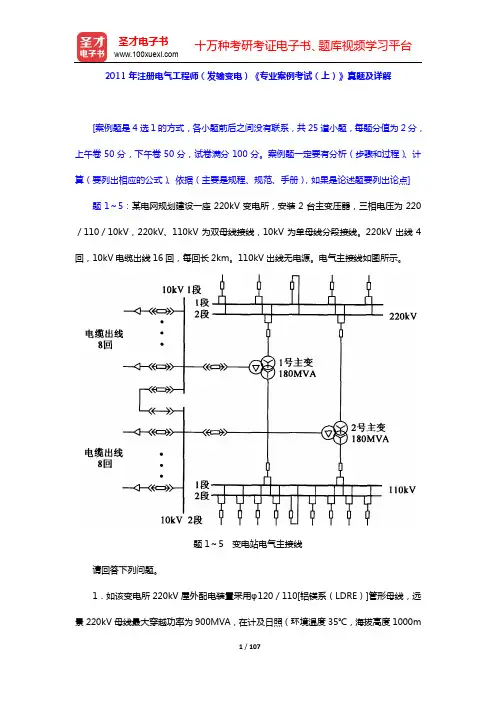

2011年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。
