CAD 绘制三维实体基础1、三维模型的分类及三维坐标系；2、三维图形的观察方法；AutoCAD除具有强大的二维绘图功能外，还具备基本的三维造型能力。
若物体并无复杂的外表曲面及多变的空间结构关系，则使用AutoCAD可以很方便地建立物体的三维模型。
本章我们将介绍AutoCAD三维绘图的基本知识。
11.1三维几何模型分类在AutoCAD中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。
这3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。
线框模型是一种轮廓模型，它是用线（3D空间的直线及曲线）表达三维立体，不包含面及体的信息。
不能使该模型消隐或着色。
又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。
图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。
但线框模型结构简单，易于绘制。
11.1.2表面模型（SurfaceModel）表面模型是用物体的表面表示物体。
表面模型具有面及三维立体边界信息。
表面不透明，能遮挡光线，因而表面模型可以被渲染及消隐。
对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。
但是不能进行布尔运算。
如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。
11.1.3实体模型实体模型具有线、表面、体的全部信息。
对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。
对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。
如图11-3所示是实体模型。
11．2三维坐标系实例——三维坐标系、长方体、倒角、删除面AutoCAD 的坐标系统是三维笛卡儿直角坐标系，分为世界坐标系（WCS ）和用户坐标图11-1线框模型图11-2表面模型图11-3实体模型系（UCS）。
COMSOL3.5教程案例——使用PDE模式建立数学模型
模型库路径： COMSOL_Multiphysics/Benchmarks/point_source
使用图形化用户界面建模
模型导航视窗 1 在 模型导航视窗 的 空间维度 列表中选择 2D 。 2 在应用模式列表中打开 COMSOL Multiphysics>PDE模式 ，然后是 古典偏微分方程 。 3 选择 泊松方程式 ，在 单元 列表中确认选中 拉格朗日 – 二次 。
后处理和图形化要以3d表面的形式观察结果点击绘图工具条上的3d表面图最小2最小15最大15特别在绘图工具条上点击椭圆形圆形以圆心点击右键画一个圆心在00半径为1的圆盘
w
页码，1/8(W)
基于公式建模的PDE模式：案例—基于公式建模
案例—基于公式建模
本节的模型求解在一个单元圆盘上的Poisson方程，首先设定常数源项，然后在圆心设定一个点源。两种情 况下均已知解析解，可用来判定数值结果的精确性。 这些模型作为在COMSOL Multiphysics中使用PDE的基于公式建模的介绍性案例，在 COMSOL Multiphysics模型库 的 “基于公式建模”的章节中可以找到更多的相关案例。
mk:@MSITStore:C:\Users\Administrator\Desktop\COMSOL_LibDoc_Multiphysics.C... 2011/5/26
w
页码，5/8(W)
这些方程中的各项是域 Ω 内或边界 ∂Ω 上的积分。可以向方程中引入一个额外的弱项。要处理在 Ω 或 ∂Ω 上的积分，COMSOL Multiphysics同样要处理来自于边和奇异点的贡献。软件不是积分来自点的面得到上面的图。
模型导航视窗 1 在 模型导航视窗 ，从 空间维度 中选择 2D 。 2 在应用模式列表中，打开 COMSOL Multiphysics>PDE模式 ，然后打开 古典偏微分方程 。 3 选择 泊松方程式 。 4 在 单元 列表中 选择 拉格朗日 – 二次 (缺省的单元类型)。 5 点击 确定 。
C#实现3D效果完整实例
C#实现3D效果完整实例本⽂实例讲述了C#实现3D效果的⽅法。

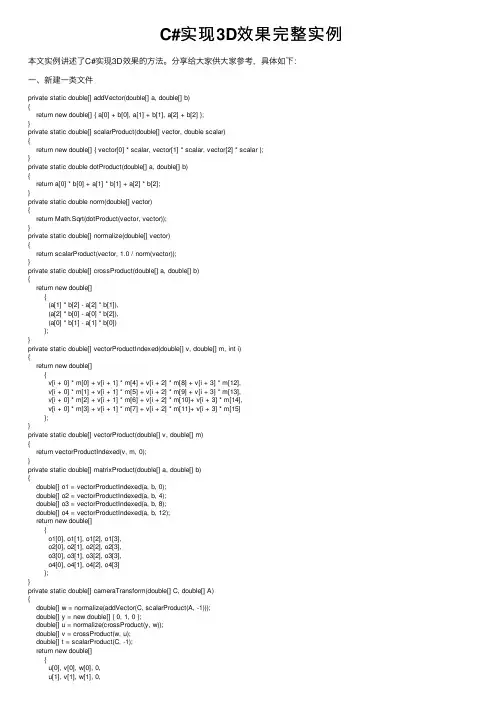

分享给⼤家供⼤家参考，具体如下：⼀、新建⼀类⽂件private static double[] addVector(double[] a, double[] b){return new double[] { a[0] + b[0], a[1] + b[1], a[2] + b[2] };}private static double[] scalarProduct(double[] vector, double scalar){return new double[] { vector[0] * scalar, vector[1] * scalar, vector[2] * scalar };}private static double dotProduct(double[] a, double[] b){return a[0] * b[0] + a[1] * b[1] + a[2] * b[2];}private static double norm(double[] vector){return Math.Sqrt(dotProduct(vector, vector));}private static double[] normalize(double[] vector){return scalarProduct(vector, 1.0 / norm(vector));}private static double[] crossProduct(double[] a, double[] b){return new double[]{(a[1] * b[2] - a[2] * b[1]),(a[2] * b[0] - a[0] * b[2]),(a[0] * b[1] - a[1] * b[0])};}private static double[] vectorProductIndexed(double[] v, double[] m, int i){return new double[]{v[i + 0] * m[0] + v[i + 1] * m[4] + v[i + 2] * m[8] + v[i + 3] * m[12],v[i + 0] * m[1] + v[i + 1] * m[5] + v[i + 2] * m[9] + v[i + 3] * m[13],v[i + 0] * m[2] + v[i + 1] * m[6] + v[i + 2] * m[10]+ v[i + 3] * m[14],v[i + 0] * m[3] + v[i + 1] * m[7] + v[i + 2] * m[11]+ v[i + 3] * m[15]};}private static double[] vectorProduct(double[] v, double[] m){return vectorProductIndexed(v, m, 0);}private static double[] matrixProduct(double[] a, double[] b){double[] o1 = vectorProductIndexed(a, b, 0);double[] o2 = vectorProductIndexed(a, b, 4);double[] o3 = vectorProductIndexed(a, b, 8);double[] o4 = vectorProductIndexed(a, b, 12);return new double[]{o1[0], o1[1], o1[2], o1[3],o2[0], o2[1], o2[2], o2[3],o3[0], o3[1], o3[2], o3[3],o4[0], o4[1], o4[2], o4[3]};}private static double[] cameraTransform(double[] C, double[] A){double[] w = normalize(addVector(C, scalarProduct(A, -1)));double[] y = new double[] { 0, 1, 0 };double[] u = normalize(crossProduct(y, w));double[] v = crossProduct(w, u);double[] t = scalarProduct(C, -1);return new double[]{u[0], v[0], w[0], 0,u[1], v[1], w[1], 0,u[2], v[2], w[2], 0,dotProduct(u, t), dotProduct(v, t), dotProduct(w, t), 1};}private static double[] viewingTransform(double fov, double n, double f){fov *= (Math.PI / 180);double cot = 1.0 / Math.Tan(fov / 2);return new double[] { cot, 0, 0, 0, 0, cot, 0, 0, 0, 0, (f + n) / (f - n), -1, 0, 0, 2 * f * n / (f - n), 0 };}public static Image Generate(string captchaText){int fontsize = 24;Font font = new Font("Arial", fontsize);SizeF sizeF;using (Graphics g = Graphics.FromImage(new Bitmap(1, 1))){sizeF = g.MeasureString(captchaText, font, 0, StringFormat.GenericDefault);}int image2d_x = (int)sizeF.Width;int image2d_y = (int)(fontsize * 1.3);Bitmap image2d = new Bitmap(image2d_x, image2d_y);Color black = Color.Black;Color white = Color.White;using (Graphics g = Graphics.FromImage(image2d)){g.Clear(black);g.DrawString(captchaText, font, Brushes.White, 0, 0);}Random rnd = new Random();double[] T = cameraTransform(new double[] { rnd.Next(-90, 90), -200, rnd.Next(150, 250) }, new double[] { 0, 0, 0 }); T = matrixProduct(T, viewingTransform(60, 300, 3000));double[][] coord = new double[image2d_x * image2d_y][];int count = 0;for (int y = 0; y < image2d_y; y += 2){for (int x = 0; x < image2d_x; x++){int xc = x - image2d_x / 2;int zc = y - image2d_y / 2;double yc = -(double)(image2d.GetPixel(x, y).ToArgb() & 0xff) / 256 * 4;double[] xyz = new double[] { xc, yc, zc, 1 };xyz = vectorProduct(xyz, T);coord[count] = xyz;count++;}}int image3d_x = 256;int image3d_y = image3d_x * 9 / 16;Bitmap image3d = new Bitmap(image3d_x, image3d_y);Color fgcolor = Color.White;Color bgcolor = Color.Black;using (Graphics g = Graphics.FromImage(image3d)){g.Clear(bgcolor);count = 0;double scale = 1.75 - (double)image2d_x / 400;for (int y = 0; y < image2d_y; y += 2){for (int x = 0; x < image2d_x; x++){if (x > 0){double x0 = coord[count - 1][0] * scale + image3d_x / 2;double y0 = coord[count - 1][1] * scale + image3d_y / 2;double x1 = coord[count][0] * scale + image3d_x / 2;double y1 = coord[count][1] * scale + image3d_y / 2;g.DrawLine(new Pen(fgcolor), (float)x0, (float)y0, (float)x1, (float)y1);}count++;}}}return image3d;}注意引⽤命名空间：using System.Drawing;⼆、页⾯调⽤Response.ContentType = "image/pjpeg";Captcha.Generate("我就是3D内容").Save(Response.OutputStream, System.Drawing.Imaging.ImageFormat.Jpeg);更多关于C#相关内容感兴趣的读者可查看本站专题：《》、《》、《》、《》及《》希望本⽂所述对⼤家C#程序设计有所帮助。
