合母,控母
断路器的各种操作机构的区别
我们在现场碰到的开关一般分为多油（比较老的型号，现在几乎见不到了）、少油（一些用户站还有）、SF6、真空、GIS（组合电器）等类型。
这些讲的都是开关的灭弧介质，对我们二次来说，密切相关的是开关的操作机构。
机构类型可分为电磁操作机构（比较老，一般在多油或少油断路器配的是这种）；弹簧操作机构（目前最常见的，SF6、真空、GIS一般配有这种机构）；最近ABB又推出一种最新的永磁操作机构（比如VM1真空断路器）。
6.2 电磁操作机构电磁操作机构完全依靠合闸电流流过合闸线圈产生的电磁吸力来合闸同时压紧跳闸弹簧，跳闸时主要依靠跳闸弹簧来提供能量。
所以该类型操作机构跳闸电流较小，但合闸电流非常大，瞬间能达到一百多个安培。
这也是为什么变电站直流系统要分合闸母线控制母线的缘故。
合母提供合闸电源，控母给控制回路供电。
合闸母线是直接挂在电池组上，合母电压即电池组电压（一般240V左右），合闸时利用电池放电效应瞬间提供大电流，同时合闸时电压瞬间下降的很厉害。
而控制母线是通过硅链降压和合母连在一起（一般控制在220V），合闸时不会影响到控制母线电压的稳定。
因为电磁操作机构合闸电流非常大，所以保护合闸回路不是直接接通合闸线圈，而是接通合闸接触器。
跳闸回路直接接通跳闸线圈。
合闸接触器线圈一般是电压型的，阻值较大（一般几K）。
保护同这种回路配合时，应注意合闸保持一般启动不了。
但这问题也不大，跳闸保持TBJ一般能启动，所以防跳功能还存在。
该类型机构合闸时间较长（120ms~200ms），分闸时间较短（60~80ms）。
6.3 弹簧操作机构该类型机构是目前最常用的机构，其合闸分闸都依靠弹簧来提供能量，跳合闸线圈只是提供能量来拔出弹簧的定位卡销，所以跳合闸电流一般都不大。
弹簧储能通过储能电机压紧弹簧储能。
对弹操机构，合闸母线主要给储能电机供电，电流也不大，所以合母控母区别不太大。
保护同其配合，一般没什么特别需要注意的地方。
合闸弹簧和跳闸弹簧是独立的，储能机构一般只给合闸弹簧储能，而跳闸弹簧一般是靠断路器合闸动作储能.在合闸回路中串联有开关储能接点，也就是说开关未储能就不能进行合闸。

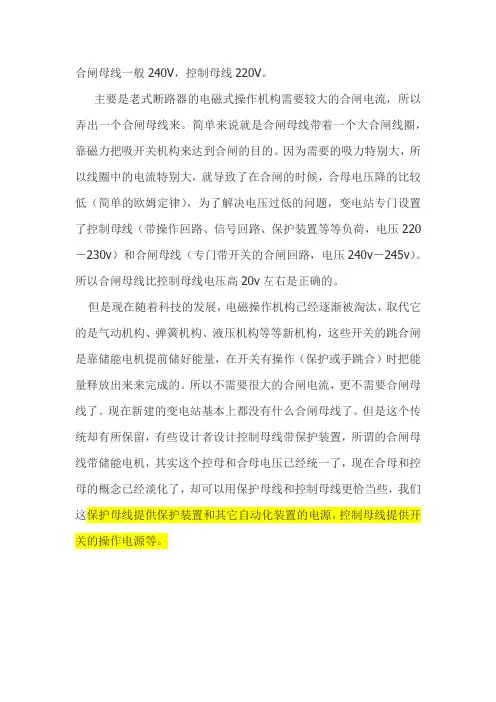

合母、控母

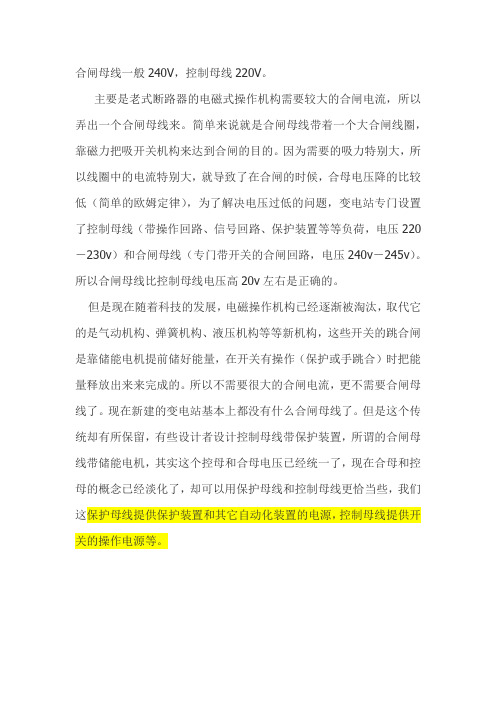

合闸母线一般240V，控制母线220V。
主要是老式断路器的电磁式操作机构需要较大的合闸电流，所以弄出一个合闸母线来。
简单来说就是合闸母线带着一个大合闸线圈，靠磁力把吸开关机构来达到合闸的目的。
因为需要的吸力特别大，所以线圈中的电流特别大，就导致了在合闸的时候，合母电压降的比较低（简单的欧姆定律），为了解决电压过低的问题，变电站专门设置了控制母线（带操作回路、信号回路、保护装置等等负荷，电压220－230v）和合闸母线（专门带开关的合闸回路，电压240v－245v）。
所以合闸母线比控制母线电压高20v左右是正确的。
但是现在随着科技的发展，电磁操作机构已经逐渐被淘汰，取代它的是气动机构、弹簧机构、液压机构等等新机构，这些开关的跳合闸是靠储能电机提前储好能量，在开关有操作（保护或手跳合）时把能量释放出来来完成的。
所以不需要很大的合闸电流，更不需要合闸母线了。
现在新建的变电站基本上都没有什么合闸母线了。
但是这个传统却有所保留，有些设计者设计控制母线带保护装置，所谓的合闸母线带储能电机，其实这个控母和合母电压已经统一了，现在合母和控母的概念已经淡化了，却可以用保护母线和控制母线更恰当些，我们这保护母线提供保护装置和其它自动化装置的电源，控制母线提供开关的操作电源等。
10kv高压送电方案
10kv高压送电方案本工程的高压配电室共有四个，每个配电室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。
每个配电室有两路高压进线，均由厂内110KV高压变电所引入。
1#和2#炼钢高压配电室每路为3×240的高压电缆3根并联，空压站高压配电室，循环水泵房高压配电室每路为3×240高压电力电缆一根。
每个10KV高压配电室内有50KVA所用变压器一台，提供高压配电室内的照明、直流屏充电和高压柜内交流用电。
每个高压配电室的I、II段两路高压柜经过母联用高压母线桥连接。
正常情况下，母联断开，两进线电源同时运行，任一电源失电，检无压、无流，再合母联开关。
本次送电采用临时送电方案，使用VLV22-10KV3×50mm2铝芯电缆，为1#进线柜带电，用母联柜联络二段进线。
空压站10KV电源引自厂内临电电杆上，循环水泵房和1#高配的10KV电源引自临时干式变压器内进线端。
在接入临时高压电缆前，应取下进线柜的正式电缆，将临时电缆接到1#高压进线柜的进线端子上，取下的正式高压电缆头用密封套套好并密封以防止受潮和损坏。
根据11月25日接点计划，本次仅送1#高配、空压站高配、循环水泵房高配。
送电顺序为11月22日18时：循环水泵房高配送电；11月23日18时：空压站高配送电；11月25日18时：炼钢1#高配送电。
然后再根据各个低配室的情况送至各低配室的变压器。
三个高压配电室的高压供电系统图及平面图见附图所示。
本方案的编写依据是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。
其中包括___设计的1#高配、空压站高配、循环水泵房高配施工图纸和系统图，以及有关规程及交接验收规范，如《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB-92、《电气装置安装工程高压电器施工及验收规范》GBJ147-90、《电气装置安装工程低压电气施工及验收规范》GB-96、《建筑电气工程施工质量验收规范》GB-2002、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB-96、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90.高压室配电室送电运行领导小组人员名单请见附表。
PM3操作说明
PM3主监控前面板图PM3主监控操作说明✧ 前面板如图所示:✧ 键功能定义: F1－ F4 : 对应LCD 显示的功能,在不同状态有不同的定义。
设 置 : 在系统设置状态和系统操作状态用于改变状态设定，如：模块有无、 模块开关机、均浮充等。
清 除 : 在系统设置和系统操作状态输入数据错误时清除输入数据，以便重新输入。
“↑↓”: 在系统设置和系统操作状态改变光标位置。
确 认 : 在出现告警时用于告警确认，在系统操作状态用于下载操作数据。
复 位 : 复位系统监控，复位时不影响系统监控工作状态。
数字 键 : 在系统设置和系统操作时输入数据。
✧ 基本操作说明：系统操作采用菜单式分层结构，同时配有基本操作提示，因而操作简单、清晰、方便。
系统上电时显示公司信息和当前时间，显示界面如下，在此状态按任意键进入系统信息显示，如不按键2分钟后自动进入系统信息显示。
12:00:00深圳市汇业达通讯技术有限公司系统信息显示界面如下：该页面显示系统当前状态和合母、控母及电池的基本信息以及当前时间，按“F3”键进入主菜单显示，再按“F3”键返回公司信息显示。
合母： 0.0 V 12:00:00控母： 0.0 V 0.0 A电池： 0.0 V 0.0 A 菜单容量： 81 % 浮充返回主菜单显示如下：该页面显示系统主菜单，按数字“1”键进入信息查询菜单，按数字“2”键进入系统设置，需输入密码，输入正确可进入系统设置，错误则返回主菜单，按数字“3”键进入系统操作，需输入密码，输入正确可进入系统操作，错误则返回主菜单，按数字“4”键进入放电计量，按数字“5”键进入系统配置，需输入密码，密码正确可进入系统配置，错误则返回主菜单1. 信息查询 5. 系统配置2. 系统设置3. 系统操作返回4. 放电计量信息查询说明：信息查询菜单显示如下：该页面显示信息查询菜单，按数字键“1”进入当前信息显示，信息包括交流配电信息，直流馈电信息和模块工作信息。
开关柜里面提到合母和控母是什么意思
开关柜里面提到合母和控母是什么意思开关柜中有个概念叫做合母和控母，分别是什么意思呢？合母就是控制高压柜合闸用电源，控母就是控制电源输出直流220V 110V 48V等稳压电压。
合母是开关分合闸电源。
控母是二次继电保护电源合母是合闸母线的简称是给蓄电池充电的控母是控制母线的简称此电压是通过斩波器降压到220V顾名思义合母合闸电源小母线控母控制电源小母线一般情况下合母电压高于控制母线通常合母电压在255左右控母电压在220左右蓄电池接在合闸母线上，合闸母线经硅链降压或斩波降压至控制母线合母电压即合闸母线的电压,为断路器合闸时提供动能.和蓄电池并联在一起.也就是说断路器合闸时蓄电池释放能量,让断路器合上闸.控母电压即控制母线电压,为断路器分闸和保护装置等提供能量直流充电机输出接于合闸母线（我们这里电压大都是238V)蓄电池也通过保险接合闸母线浮充电运行，将合闸母线通过硅链降压至控制母线供保护控制回路使用（我们这里电压大都是218V)。
合母合闸电源小母线控母控制电源小母线一般情况下合母电压高于控制母线通常合母电压在255左右控母电压在220左右蓄电池接在合闸母线上，合闸母线经硅链降压至控制母线合母电压即合闸母线的电压,为断路器合闸时提供动能.和蓄电池并联在一起.也就是说断路器合闸时蓄电池释放能量,让断路器合上闸.控母电压即控制母线电压,为断路器分闸和保护装置等提供能量.合母由于蓄电池并在其上,可以向负载提供大电流,数值由蓄电池的容量来确定现在好多站不用合母了。
合母只为有电磁型开关的操作机构提供合闸电流，一般合闸电流都很大，蓄电池提供；而控母用于其他的直流负荷，由充电机提供，蓄电池备用呵呵，现在合母用处是少了点，但也不能混用，我们这里，220KV以上的变电所，合母、控母和保母是分的很细的，对以后的工作也有好处，发现问题容易处理，特别是对直流接地的查找。
变电站的开关柜一般具有手动合闸、电动合闸。
注：现在很多柜子都不带手动合闸。
什么是合母电压和控母电压,与蓄电池电压有什么联系？
合母电压即合闸母线的电压,为断路器合闸时提供动能.和蓄电池并联在一起.也就是说断路器合闸时蓄电池释放能量,让断路器合上闸.控母电压即控制母线电压,为断路器分闸和保护装置等提供能量.直流充电机输出接于合闸母线（我们这里电压大都是238V)蓄电池也通过保险接合闸母线浮充电运行，将合闸母线通过硅链降压至控制母线供保护控制回路使用（我们这里电压大都是218V)。
对啊合母的电压要高于控母电压因为合母上经过硅调压降压再接到控母上面的但是也有直流过来就直接接到合母上面的合闸母线与控制母线负荷不同，合闸母线上基本上用于直流电机电源，合闸母线负荷高，所以其电压相应要求较高一点，但是不能超过正常范围内。
合母合闸电源小母线控母控制电源小母线一般情况下合母电压高于控制母线通常合母电压在255左右控母电压在220左右蓄电池接在合闸母线上，合闸母线经硅链降压至控制母线作个小结:合母合闸电源小母线控母控制电源小母线一般情况下合母电压高于控制母线通常合母电压在255左右控母电压在220左右蓄电池接在合闸母线上，合闸母线经硅链降压至控制母线合母电压即合闸母线的电压,为断路器合闸时提供动能.和蓄电池并联在一起.也就是说断路器合闸时蓄电池释放能量,让断路器合上闸.控母电压即控制母线电压,为断路器分闸和保护装置等提供能量.合母由于蓄电池并在其上,可以向负载提供大电流,数值由蓄电池的容量来确定.现在好多站不用合母了。
合母只为有电磁型开关的操作机构提供合闸电流，一般合闸电流都很大，蓄电池提供；而控母用于其他的直流负荷，由充电机提供，蓄电池备用。
合母电压用于合闸回路和储能回路用，而控母电压用于控制回路。
交流经过整流模块以后可以调节直流上的电压，用于各种不同的用途！电磁机构时代有这样的分别。
现在好像不分了。
确实是这样，现在多数是弹簧机构。
两种母线所带的负载不同，合闸母线一般接的是开关的合闸电源，电压值一般较高，控制母线上接的是二次设备和设备控制回路的工作电源，电压值较低貌似以前老站都是合母电压要高于控母，但是现在的新站合母就等于控母，其实就是一条，没区别看来大家说的不是很全面的。
三系统参数输入电压380v±15%三相四线
一概述GZDW系列直流屏，适用于电厂、变电所等重要负荷场所作为断路器直流操作机构的分、合闸、继电保护、自动装置、信号装置等使用的操作电源及事故照明、控制用直流电源。
二正常使用条件户内使用，不靠墙布置。
海拔高度：<1000m环境温度：-20℃ +40℃平均最大相对湿度90%（环境25℃）地震烈度：7度（按8度级防）三系统参数输入电压：380V±15% 三相四线输入频率：50Hz±10%额定输出电压：220VDC电流调节范围：10~100%Ie稳压精度：≤±0.2%稳流精度：≤±0.5%四系统工作原理方框图21QF1QF:交流输入1 2QF:交流输入2 3QF ：模块输入 5QF:控制母线 11QF-mQF:合闸输出1—合闸输出m 21QF-mQF:控制输出1—控制输出n 31QF-34QF:逆变输出1—逆变输出4两路交流输入经交流配电单元选择一路交流输入提供给模块；充电模块输出稳定的直流，一方面对电池补充充电和提供给合闸输出，另外提供控制输出，为负载提供正常的工作电流；监视系统对交流输入电压、模块状况、合母电压、控母电压及控母绝缘状况进行监视；操作员通过控制系统实现控母调压和电池均浮充转换等功能。
五 各单元工作原理 1、交流输入单元两路0.38kV 电源进线，两路电源进线开关具有备用自投功能，互为备用。
交流输入原理框架下图两路交流输入主从自动切换以第一路为主回路，第二路为备用回路，当第一路交流异常时，自动切换到第二路（前提是第二路交流正常，否则就无法自动进行切换）。
为防止两路交流同时接入到模块输入端，我们选择了合适的交流接触器以实现电气互锁和机械联锁。
防雷保护防雷器采用两级保护机制，在线路上实现两级防雷，有效地保护充电电源模块内部的电路不致因为交流输入回路遭受感应雷击和线路上电压而受到损害，提高系统的可靠性. 2 整流单元HMZ 系列电力模块采用三相三线制(无相序要求)380V AC 输入，输入范围宽；无中线电流损耗，具有软启动功能。
小母线
电压
电压小母线（YHa YHb YHc）：一般由开关柜电压互感器（PT）引出，用于综保设备保护及测量采样。
控制母线
+KM:控母正极； -KM：控母负极。
合闸母线
+HM：合母正极； -HM零线。
谢谢观看
小母线
控制电源、信号电源、保护电源等共用汇集线
01 电压
03 合闸母线
目录
02 控制母线 04 交流母线
是控制电源、信号电源、保护电源等共用汇集线，一般放在保护屏柜顶，用铜棒、铝排或电缆连接。起到汇 集、分配电能的作用，属于环供电方式。可节省二次电缆，使回路简单化。缺点是有可能造成大范围保护、控制 回路直流电源消失。电源回路还有用辐射式接线方式的，每个保护的电源、每个断路器的控制电源直接由交直流 分配屏（直流馈线屏）分别引接。交流电压有专用的电压分配屏，也采取辐射方式引接到各个保护装置。
断路器的各种操作机构的区别
我们在现场碰到的开关一般分为多油（比较老的型号，现在几乎见不到了）、少油（一些用户站还有）、SF6、真空、GIS（组合电器）等类型。
这些讲的都是开关的灭弧介质，对我们二次来说，密切相关的是开关的操作机构。
机构类型可分为电磁操作机构（比较老，一般在多油或少油断路器配的是这种）；弹簧操作机构（目前最常见的，SF6、真空、GIS一般配有这种机构）；最近ABB又推出一种最新的永磁操作机构（比如VM1真空断路器）。
6.2 电磁操作机构电磁操作机构完全依靠合闸电流流过合闸线圈产生的电磁吸力来合闸同时压紧跳闸弹簧，跳闸时主要依靠跳闸弹簧来提供能量。
所以该类型操作机构跳闸电流较小，但合闸电流非常大，瞬间能达到一百多个安培。
这也是为什么变电站直流系统要分合闸母线控制母线的缘故。
合母提供合闸电源，控母给控制回路供电。
合闸母线是直接挂在电池组上，合母电压即电池组电压（一般240V左右），合闸时利用电池放电效应瞬间提供大电流，同时合闸时电压瞬间下降的很厉害。
而控制母线是通过硅链降压和合母连在一起（一般控制在220V），合闸时不会影响到控制母线电压的稳定。
因为电磁操作机构合闸电流非常大，所以保护合闸回路不是直接接通合闸线圈，而是接通合闸接触器。
跳闸回路直接接通跳闸线圈。
合闸接触器线圈一般是电压型的，阻值较大（一般几K）。
保护同这种回路配合时，应注意合闸保持一般启动不了。
但这问题也不大，跳闸保持TBJ一般能启动，所以防跳功能还存在。
该类型机构合闸时间较长（120ms~200ms），分闸时间较短（60~80ms）。
6.3 弹簧操作机构该类型机构是目前最常用的机构，其合闸分闸都依靠弹簧来提供能量，跳合闸线圈只是提供能量来拔出弹簧的定位卡销，所以跳合闸电流一般都不大。
弹簧储能通过储能电机压紧弹簧储能。
对弹操机构，合闸母线主要给储能电机供电，电流也不大，所以合母控母区别不太大。
保护同其配合，一般没什么特别需要注意的地方。
合闸弹簧和跳闸弹簧是独立的，储能机构一般只给合闸弹簧储能，而跳闸弹簧一般是靠断路器合闸动作储能.在合闸回路中串联有开关储能接点，也就是说开关未储能就不能进行合闸。
直流系统
查找直流接地故障注意事项
查找需两人进行 禁止使用灯泡查找方法，防止回路短路 查找过程中应防止另一极接地 做好措施，防止直流失电造成保护误动 禁止在故障二次回路工作
直流系统接地危害
在直流系统中，发生一极接地并不引起任何危 害，但是一极接地长期工作是不允许的，因为 当同一极的另一地点再发生接地时，可能使信 号装置、继电保护和控制装置误动作或拒动作， 或者发生另外一极接地时，将造成直流系统短 路，造成严重后果。因此不允许直流系统长期 带一点接地运行。所以，当发生直流系统一点 接地后，必须尽快查找出来进行处理。
直流系统接地的危害
直流“+”极接地可能造成保护误动 直流“-”极接地可能造成保护拒动 直流“+”、 “-”接地造成短路
直流系统接地危害
只有一点接地对直流系 统无影响，但不允许长 时间运行
F1与F2处发生接地，可 能造成保护误动作
F3与F2处发生接地，可 能造成保护拒动作
F1与F4处发生接地，将 会造成直流系统短路
直流接地处理原则
根据运行方式、操作情况、气候影响来判断可 能接地的地点，以先信号和照明部分后操作部 分，先室外部分后室内部分，先负荷后电源为 原则
“拉路寻找”排除故障。 “一看二摇三甩”比较常用的方法。 “瞬时停电”的方法：按照照明回路 信号回
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、+HM、-HM和+KM、-KM都是从直流屏接出来的，且是不同的开关接出来；
2、高压柜内照明、电磁锁等的交流220V是从低压柜接过来的，一般是就近接，是不是从本所的高压配下来，不重要；
3、直流屏的三相交流电源肯定要从低压柜接（也是就近接），低压是不是由本所高压供电，不重要。
直流屏中控母就是控制回路电源母线，合母就是合闸电源母线！控母与合母之间的关系就是：合母回路经硅链装置再输出到控母回路，硅链装置能调节控制回路电压在设定范围内稳定在110V或220V左右。
当合母电压变化时，硅链装置自动调节，保证输出电压稳定，也就是控母电压稳定。
合母回路和电池回路是并联的，因而电池组电压的变化合母回路也会随其变化，由于和电池组并联，输出的电流也可以较大，因此用来做合闸电源母线！
控制母线电压精度为额定值±5%，合闸母线电压精度为额定值±10%，控母主要为电压要求精度高电流小的控制回路提供电源，合母主要为电压要求精度不高电流大的合闸回路提供电源！合闸母线输出的电流较大但是电压精度低，控制母线输出的电流小但是电压精度高。
合母是给断路器供电的,给断路器的储能机构供电.用于断路器的分合闸,在短路器完成操作后电机储时电流较大.
控母是给保护设备供电负荷稳定,且电压电流质量要求较高,否则会影响保护的稳定性.。
