电梯安装过程图
电梯安装的过程记录
电梯安装的过程记录电梯的安装过程是一个相当复杂的工程。
为了让大家更好地了解这个过程，我将详细记录一下电梯安装的过程，包括前期准备、工程施工、电梯调试、验收等环节。
一、前期准备在开始安装电梯之前，首先需要进行相关的前期准备工作。
这包括对电梯安装现场的勘测和评估。
工程师将对现场进行详细的测量，包括楼层高度、电梯井的尺寸、门洞的宽度等。
这些数据将作为安装过程中的参考依据。
另外，还需要对电梯的供电线路进行评估。
一般来说，电梯需要独立的供电线路，以确保供电的稳定性和安全性。
因此，工程师需要对现有的电力设备进行检查，确保其能够满足电梯的供电需求。
二、工程施工1.电梯井和机房建设在进行电梯井和机房的建设时，需要根据电梯井的尺寸来进行施工。
首先是进行地面的开挖和基础的建设，然后进行电梯井壁、井底和楼顶的施工。
同时，还需要进行消防、通风等设施的安装。
2.导轨和轿厢安装导轨和轿厢是电梯的核心部件，安装过程较为复杂。
首先，需要将导轨和轿厢吊装到设备现场，并定位在正确的位置。
然后，通过焊接和螺栓等方式，将导轨和轿厢固定在井道上。
同时，还需进行相应的调整和校准，确保导轨和轿厢的运行平稳。
3.钢丝绳和驱动装置安装电梯的驱动装置通常由电动机和减速器组成。
在安装过程中，需要将驱动装置吊装到电梯井中，并与轿厢的驱动系统相连接。
同时，还需安装钢丝绳，并将其与驱动装置相连接。
在安装过程中，需要进行相应的调整和校准，以确保驱动装置能够正常运行。
4.控制系统安装电梯的控制系统是保证电梯正常运行的重要部分。
在安装过程中，需要将控制系统的各个部件进行连接，并固定在电梯井中。
同时，还需进行相应的电气接线和调试。
在安装完成后，需要进行相应的测试和检查，以确保控制系统能够正常运行。
三、电梯调试在电梯安装完成后，还需要进行相应的调试工作。
首先，需要对电梯进行负载测试，以确保其能够正常运行和承载额定负荷。
同时，还需要对各个部件进行调试和校准，以优化电梯的运行性能。

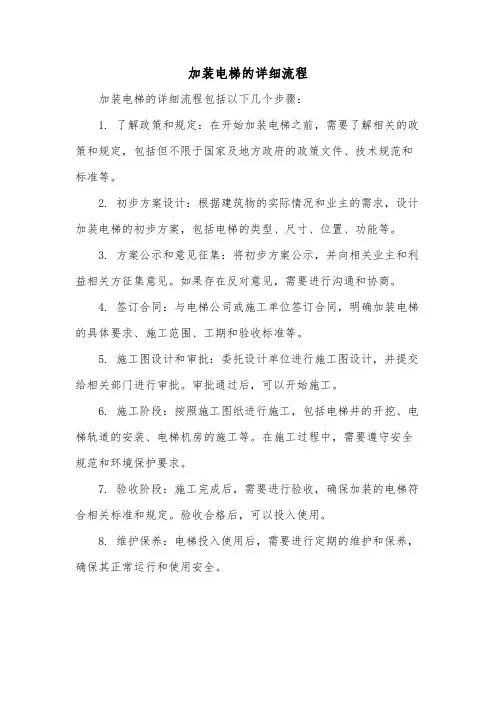

加装电梯的详细流程
加装电梯的详细流程
加装电梯的详细流程包括以下几个步骤：
1. 了解政策和规定：在开始加装电梯之前，需要了解相关的政策和规定，包括但不限于国家及地方政府的政策文件、技术规范和标准等。
2. 初步方案设计：根据建筑物的实际情况和业主的需求，设计加装电梯的初步方案，包括电梯的类型、尺寸、位置、功能等。
3. 方案公示和意见征集：将初步方案公示，并向相关业主和利益相关方征集意见。
如果存在反对意见，需要进行沟通和协商。
4. 签订合同：与电梯公司或施工单位签订合同，明确加装电梯的具体要求、施工范围、工期和验收标准等。
5. 施工图设计和审批：委托设计单位进行施工图设计，并提交给相关部门进行审批。
审批通过后，可以开始施工。
6. 施工阶段：按照施工图纸进行施工，包括电梯井的开挖、电梯轨道的安装、电梯机房的施工等。
在施工过程中，需要遵守安全规范和环境保护要求。
7. 验收阶段：施工完成后，需要进行验收，确保加装的电梯符合相关标准和规定。
验收合格后，可以投入使用。
8. 维护保养：电梯投入使用后，需要进行定期的维护和保养，确保其正常运行和使用安全。
新电梯安装工艺
工艺文件Q/LCJD-2010-5.0电梯安装工艺（A/0）编制：审核：批准：实施：2010.9.26发放编号：受控状态：常州禄晟机电有限公司目录第一章概述1.1 电梯结构概况1.2 安装技术资料1.3 安装程序1.4 质量管理1.5 职业安全卫生方针1.6 工具工装仪器第二章土建勘查2.1 土建勘查的内容及要求2.2 工作联系内容及要求第三章样板架的安置和悬挂铅垂线3.1 样架木要求3.2 样架制作步骤第四章支架安装4.1 壁侧支架水平位置的确定4.2 轿厢导轨壁侧支架的定位4.3 对重导轨壁侧支架的定位4.4 壁侧支架的固定4.5 安装导轨第五章对重安装第六章层门安装6.1 层门地坎安装6.2 门套的安装6.3 层门上坎架的安装6.4 层门的安装6.5 显示器、外呼盒的安装第七章机房布置及曳引机的安装7.1 机房布置7.2 承重梁的安装7.3 曳引机及附件的安装7.4 制动器的调整和擦洗第八章轿厢架的拼装第九章钢丝绳9.1 钢丝绳的装卸、搬运和保管方面的注意事项 9.2 解开钢丝绳时应注意的事项9.3 钢丝绳的施工方法第十章轿底、轿壁、轿顶的安装10.1 轿底的安装10.2 安全钳拉杆的安装（参见图8-3）10.3 轿壁、轿顶的安装第十一章轿门装置的安装11.1 开门机的安装11.2 门刀的安装11.3 安全触板的安装第十二章补偿链的安装第十三章缓冲器的安装第十四章限速器、张紧装置的安装14.1 限速器的安装14.2 张紧装置的安装第十五章附件的安装15.1 轿厢平衡铁的安装15.2 机房绳孔台阶15.3 护脚板第十六章轿顶的安装16.1 轿顶防护栏的安装16.2 轿顶站的操作开关面板的安装16.3 安装方法第十七章平层装置，终端开关的安装与调整17.1 平层装置的安装与调整。
（参见图17-1） 17.2 终端开关的安装与检查17.3 控制屏，电源屏，变压器，线槽等的安装第十八章电缆的安装18.1 随行电缆18.2 圆电缆第十九章电梯电源的安装和要求第二十章安装收尾工作第一章概述1.1 电梯结构概况电梯主要由曳引机、限速器、控制柜、导轨、对重、缓冲器、井道终端开关、层门、召唤按钮、轿厢、安全钳、操纵箱、自动门机、平层装置等部件组成。
电梯部件工作原理及电气图解
厅
轿厢
门
1. 门与开关门机构
2. 自动门的开关应迅 速、平稳、在终端 要避免冲击，有调 速装置
3. 开门减速 快---慢
4. 关门：
5. 快---慢--- 再慢
6. 安全触板：动作力 为 5N（牛顿）
7. １ＫＧ＝９.８Ｎ
RMQ
+
开关门过程
4~6
慢门
RGM
一
1
2
轿 门 联 锁 开 关
快门
• 开关门过程
• 安全钳： 制停电梯
• 组成：限速器 安全钳
钢丝
绳 张紧
轮
限速器（P15）
安全钳(P33) 动画
• 瞬时动作安全钳用于低 速电梯；
• 滑移动作（渐进）式安
全钳用于快、高速电梯
导 轨
• 提拉力150~300N
• 楔块与导轨工作侧面有 2~3MM间隙
限速器 安全钳 钢丝绳 张紧轮
• 限速器 （超速开关）
(一)曳引机
（P10-主机）
• 1电动机 • 2减速箱 • 3曳引轮 • 4电磁制动器 • 5机座
• 联轴器
1、减速箱
• 作用：降低电动机的输 出转速和 提高电动机 的输出力矩。
• 构造：采用蜗轮（铜） 与蜗杆（钢）传动
• 润滑：采用齿轮油
• 有齿曳引机(有减速箱)
通常用于1.75M/S以 下
• 导轨架：作用是支撑导轨
• 水平度小于5MM
60~80 500
• 井底第一排距地不大于1M .
最高一排距顶部楼板不大于 0.5M
• 每根导轨至少装有两个导轨架，
其间隔应小于2.5M
1000
60~80
导轨装置：导轨 导靴和导轨架
图解电梯安装过程
电梯下货到工地这是轨道
电梯要安装到这十八楼里空空的井道
安装一节轨道后安装下梁安装立柱
安装上梁和滑轮
再安装临时用的跳板，便于安装轨道机房开孔
安装主机
安装控制柜
吊装配重架
安装钢丝
主机钢丝安装完毕
井道多了钢丝和随行电缆
操作盘安装就可以开动电梯了
安装主轨副轨先要安装好提升机提轨道用
主轨安装先打孔（安置房井道土建比较粗糙）
安装底码
安装支架用校导尺校准（自制的校导尺粗糙但很精准）
最后焊接主轨就校好了安装上一节主轨
副轨打孔
副轨底码安装
副轨支架安装校准并焊牢
辛辛苦苦总算主副轨道顶
到顶把随行电缆卡安装
安装好轨道的井道对重架
门和框组装完毕
安装好的门
开呼梯孔
安装呼梯板
轿厢安装，第一步把轿定吊起
井道外拼轿壁
移到轿底组装好轿壁
轿顶落下轿壁校准
轿厢安装完毕轿厢安装完毕安装门机
3 天前上传
1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——○15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。
电梯安装过程图
1-电梯下货到工地2-这是轨道3-电梯要安装到这十八楼里4-空空的井道5-安装一节轨道后安装下梁6-安装立柱7-安装底板8-安装上梁和滑轮9-再安装临时用的跳板，便于安装轨道10-机房开孔110-机房开孔210-机房开孔311-安装主机213-吊装配重架14-安装钢丝15-主机钢丝安装完毕115-主机钢丝安装完毕216-井道多了钢丝和随行电缆17-操作盘安装就可以开动电梯了18- 安装主轨副轨先要安装好提升机提轨道用1 18- 安装主轨副轨先要安装好提升机提轨道用219-主轨安装先打孔（安置房井道土建比较粗糙）20-安装底码21-安装支架用校导尺校准（自制的校导尺粗糙但很精准）22-最后焊接主轨就校好了23-安装上一节主轨24-副轨打孔25-副轨底码安装26-副轨支架安装27-校准并焊牢28-辛辛苦苦总算主副轨道顶1 28-辛辛苦苦总算主副轨道顶229-到顶把随行电缆卡安装30-安装好轨道的井道31-对重架1 31-对重架232-门和框组装完毕132-门和框组装完毕233-安装好的门34-开呼梯孔35-安装呼梯板1 35-安装呼梯板235-安装呼梯板336-轿厢安装，第一步把轿定吊起237-井道外拼轿壁38-移到轿底组装好轿壁138-移到轿底组装好轿壁238-移到轿底组装好轿壁339-轿顶落下40-轿壁校准轿厢安装完毕41-轿厢安装完毕42-安装门机一般的电梯施工流程1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。
升降电梯安装流程图
升降电梯安装流程图1、项目施工技术资料说明：电梯安装施工前，施工人员应熟悉以下项目技术资料，根据所掌握的情况，选取安装作业指导书的相关施工技术要点附后（本方案中不再列举）：a)产品销售合同、安装合同；b)产品安装用机械、电气图纸；c)营业设计图、土建勘测记录；d)电梯安装作业指导书工艺（通用部分及相关专用部分）；e)安全作业指导书；f)装箱清单。
3、土建勘测控制为避免在电梯安装时，由于电梯土建尺寸不符合要求或其它因素造成电梯不能及时安装，在电梯安装前必须对电梯土建作初步勘测，并同用户商定相关事宜，确保日后电梯顺利安装。
此项工作俗称看井道。
土建勘测人员必须携带合同、营业设计图纸、工作联系单、电梯井道勘测记录表等技术文件。
●机房根据电梯机房平面图的尺寸要求，测量和查看机房尺寸、机房高度、机房预留孔位置和大小、承重吊钩的位置和承重载荷、通风设施、机房门窗等。
动力电源三相五线是否供电至机房指定处。
●牛腿根据电梯井道平面图和电梯井道剖面图，查看有无牛腿、牛腿宽度。
●底坑根据电梯井道剖面图，测量底坑深度，有无渗水现象、有无影响电梯安装的垃圾和杂物。
●顶层高度根据电梯井道剖面图，测量顶层高度。
●层门预留孔根据层门预留孔图，测量层门预留孔的位置、高度和宽度、预留钢筋的埋设情况，门洞周围是否有渗水现象。
测量层站消防开关预留孔、召唤盒预留孔、层楼显示预留孔等的大小及位置。
门洞周围是否有影响施工的垃圾及杂物。
●层站数根据合同，查看预留层站数与合同是否一致。
●井道根据井道剖面图测量井道的总高度、提升高度、井道结构、井道预埋件、圈梁（钢梁）位置及大小。
根据井道剖面图和井道平面图，测量井道的垂直偏差。
具体方法如下：在顶层放一垂线，使重锤锤至底坑，查看井道的垂直偏差量。
参见图井道深度垂直偏差量｜A －B ｜＝C 井道宽度垂直偏差量｜M －N ｜＝L C 或L 的允许偏差值为： 当井道高度 ＜30M 时，0－－＋25MM当30M ＜井道高度≤60M 时， 0－－＋35MM 当60M ＜井道高度≤90M 时，0－－＋50MM井道实际宽度、深度尺寸应为实际测量的宽度AH 、深度BH 尺寸分别减去L 、C 尺寸。
电梯安装过程图
1—电梯下货到工地2—这是轨道
3-电梯要安装到这十八楼里
4-空空的井道
5-安装一节轨道后安装下梁
6—安装立柱
7-安装底板
8—安装上梁和滑轮
9-再安装临时用的跳板,便于安装轨道
10—机房开孔1
10—机房开孔2
10-机房开孔3
11—安装主机1 11—安装主机2
12—安装控制柜
13-吊装配重架
14—安装钢丝
15—主机钢丝安装完毕1
15—主机钢丝安装完毕2
16-井道多了钢丝和随行电缆
17—操作盘安装就可以开动电梯了
18- 安装主轨副轨先要安装好提升机提轨道用1 18- 安装主轨副轨先要安装好提升机提轨道用2
19—主轨安装先打孔（安置房井道土建比较粗糙）
20—安装底码
21-安装支架用校导尺校准（自制的校导尺粗糙但很精准）
22-最后焊接主轨就校好了
23-安装上一节主轨
24-副轨打孔
25-副轨底码安装
26-副轨支架安装
27—校准并焊牢
28-辛辛苦苦总算主副轨道顶1 28—辛辛苦苦总算主副轨道顶2
29-到顶把随行电缆卡安装
30-安装好轨道的井道
31-对重架1 31-对重架2
32—门和框组装完毕1
32-门和框组装完毕2
33-安装好的门
34-开呼梯孔
35-安装呼梯板1 35—安装呼梯板2
35-安装呼梯板3
36—轿厢安装,第一步把轿定吊起1 36-轿厢安装,第一步把轿定吊起2
36-轿厢安装，第一步把轿定吊起3
37—井道外拼轿壁
38—移到轿底组装好轿壁1
38-移到轿底组装好轿壁2。
