J-SAM-GST9123消火栓按纽
消防技术培训-海湾消防设备
工作原理：本报警按钮采用按压报警方式，通过 机械结构进行自锁，可减少人为误触发现象。当 人工确认发生火灾后，按下报警按钮上的按片， 即可向控制器发出报警信号，控制器接收到报警 信号后，将显示出报警按钮的编码信息并发出报 警声响; 启动零件型式：可重复使用型 启动方式：人工按下按片 复位方式：用专用钥匙复位 指示灯：火警，红色，正常巡检约3s闪亮一次， 报警后点亮；电话指示，红色，约5s闪亮一次 使用环境：类型：户内，温度-10℃～+55℃，相 对湿度≤95%，不凝露
叙府旅游开发有限公司
XUFU TOURISM DEVELOPMENT CO,LTD
预防为主，防消结合
——工程技术办
五、消火栓报警按钮 J-SAM-GST9123
叙府旅游开发有限公司
XUFU TOURISM DEVELOPMENT CO,LTD
预防为主，防消结合
——工程技术办
工作原理：消火栓按钮表面装一按片，当启用消 火栓时，可直接按下按片，此时消火栓按钮的红 色启动指示灯亮，黄色警示物弹出，表明已向消 防控制室发出了报警信息，火灾报警控制器在确 认了消防水泵已启动运行后，就向消火栓按钮发 出命令信号点亮红色启动指示灯。 启动零件型式：重复使用型 启动方式：人工按下按片 复位方式：用专用钥匙手动复位 指示灯：红色启动指示灯，巡检时闪亮（约3s闪 亮一次），消火栓按钮按下时此灯点亮；绿色回 答指示灯，消防水泵运行时此灯点亮 使用环境：温度-10℃～＋55℃，相对湿度≤95%， 不凝露
海湾消防
设备设施使用说明
工程技术办—罗 刚
主要设备设施目录
点型光电感烟探测器 二． 点型差定温感温探测器 三． 点型可燃气体探测器 四． 手动火灾报警按钮 五． 消火栓报警按钮 六． 输入模块 七． 输入/ 输出模块 八． 消防电话 九． 应急广播 一○． 报警监控客户端； 一一． 火灾报警控制器
消防设备的安装与使用(一)
海湾消防设备 安装使用说明书（一）
目 录
GST-LD-8300 输入模块...........................................................1 GST-LD-8301 输入-输出模块......................................................4 GST-LD-8303 输入/输出模块......................................................8 GST-LD-8313 隔离器............................................................13 J-SAM-GST9121A 手动火灾报警按钮...............................................15 J-SAM-GST9123 消火栓按钮......................................................18 JTY-GD-G3 点型光电感烟火灾探测器..............................................22 JTW-ZCD-G3N 点型感温火灾探测器................................................25
图 4 模块与具有常开无源触点的现场设备连接示意图
海湾安全专业技术股份有限公司产品型号大全
JＢ-QB－GST2０0琴台式火灾报警控制器(联动型）
ＪB-QＢ-GＳT50０火灾报警控制器（联动型）
ＪB－ＱG-GST50０0火灾报警控制器(联动型）
JＢ-QT-GＳT50０0火灾报警控制器（联动型）
JB－ＱＧ-GＳT90００火灾报警控制器（联动型)
JTY-HM/Ｆ-GST102线型光束感烟火灾探测器反射器ＪTY-ＧＦ-GSＴ10４(Ex)/T点型光电感烟火灾探测器
DZ-0３(Ｅx)本安型定位底座
GST-ＡS-200齐纳式安全栅
GSＴ-AS-300齐纳式安全栅
ＪＴY-GF-GST103/B独立式感烟火灾探测报警器
GＳＴ-ＬD-8320（船用)终端器
ＪTY-GD-G3光电感烟火灾探测器
JＴF－GＯF－GSＴ9713(Ex）点型复合式感烟感温火灾探测器JTY-GＦ-GST9711(Ｅx)点型光电感烟火灾探测器
DZX-02(Eｘ）本安型定位底座
JTＹ-HM－GＳT9615隔爆型线型光束感烟火灾探测器
ＪTY-ＧD-G３（船用）点型光电感烟火灾探测器
ＪTF-GOM－ＧST6０1点型复合式感烟感温火灾探测器
海湾安全技术股份有限公司产品型号大全
———————————————————————————————— 作者:
———————————————————————————————— 日期：
ﻩ
海湾产品型号
(1)手动火灾报警按钮
J－SAB-G１(Ex)手动火灾报警按纽
J－ＳＡM-GＳT9１2１手动火灾报警按纽
J－SAP-84０2手动火灾报警按钮
JＢ－QＢ-GＳＴ2０0(船用)火灾报警控制器（联动型)

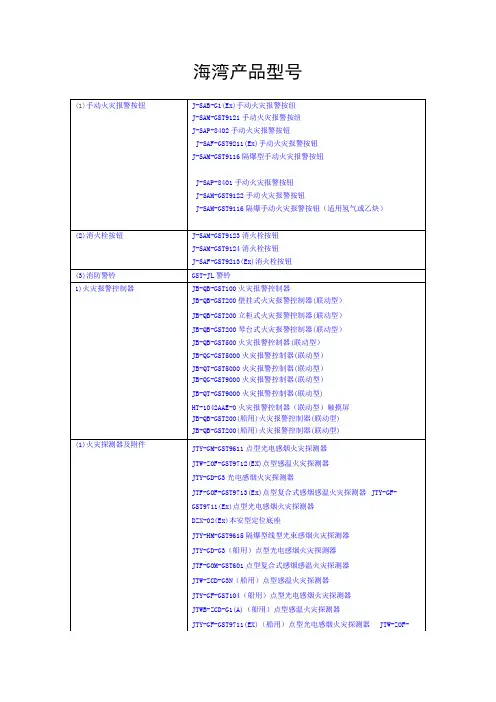

海湾消防产品型号大全
海湾产品型号GST9712(EX)（船用）点型感温火灾探测器JTW-ZCD-G3N点型感温火灾探测器JTWB-ZCD-G1(A)点型感温火灾探测器JTY-GF-GST104点型光电感烟火灾探测器JTF-GOM-GST9613点型复合式感烟感温火灾探测器JTW-ZOM-GST9612点型感温火灾探测器DZX-01定位底座JTF-GOF-GST9713点型复合式感烟感温火灾探测器JTY-GF-GST9711点型光电感烟火灾探测器JTW-ZOF-GST9712点型感温火灾探测器DZX-02定位底座DZ-02通用底座JTFB-GOF-GST601点型复合式感烟感温火灾探测器DZ-03定位底座GST-LD-8320终端器GST-LD-8320A终端器JTY-HM-GST102线型光束感烟火灾探测器JTY-HF-GST102线型光束感烟火灾探测器JTY-HM/F-GST102线型光束感烟火灾探测器反射器JTY-GF-GST104(Ex)/T点型光电感烟火灾探测器DZ-03(Ex)本安型定位底座GST-AS-200齐纳式安全栅GST-AS-300齐纳式安全栅JTY-GF-GST103/B独立式感烟火灾探测报警器GST-LD-8320(船用)终端器DZ-02(船用)通用底座DZ-03(船用)通用底座DZC-01(船用)防水底座手报吸盘手动报警按钮复位吸盘AC-DC GST-5000AC-DC电源盒更换多功能消防烟枪一套多功能消防烟枪全功能火灾探测器试验器加烟试验器含电话插孔J-SAP-8402手动火灾报警按钮J-SAM-GST9122手动火灾报警按钮。

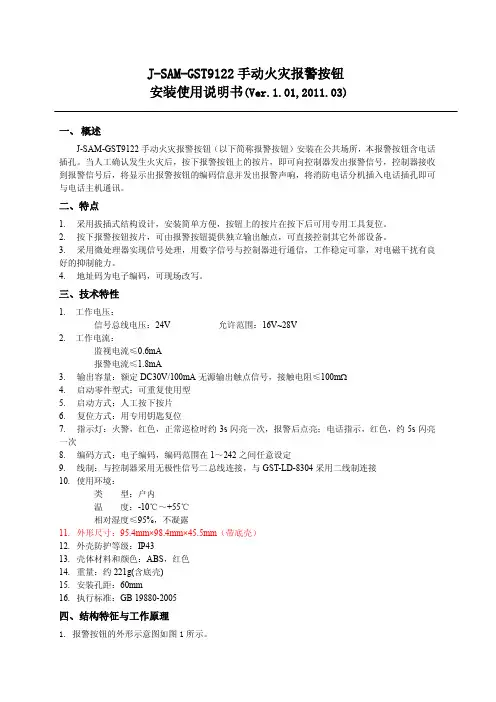

GST9122-手动火灾报警按钮
J-SAM-GST9122手动火灾报警按钮安装使用说明书(Ver.1.01,2011.03)一、概述J-SAM-GST9122手动火灾报警按钮（以下简称报警按钮）安装在公共场所，本报警按钮含电话插孔。
当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并发出报警声响，将消防电话分机插入电话插孔即可与电话主机通讯。
二、特点1.采用拔插式结构设计，安装简单方便，按钮上的按片在按下后可用专用工具复位。
2.按下报警按钮按片，可由报警按钮提供独立输出触点，可直接控制其它外部设备。
3.采用微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。
4.地址码为电子编码，可现场改写。
三、技术特性1.工作电压：信号总线电压：24V 允许范围：16V~28V2.工作电流：监视电流≤0.6mA报警电流≤1.8mA3.输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100m4.启动零件型式：可重复使用型5.启动方式：人工按下按片6.复位方式：用专用钥匙复位7.指示灯：火警，红色，正常巡检时约3s闪亮一次，报警后点亮；电话指示，红色，约5s闪亮一次8.编码方式：电子编码，编码范围在1～242之间任意设定9.线制：与控制器采用无极性信号二总线连接，与GST-LD-8304采用二线制连接10.使用环境：类型：户内温度：-10℃～+55℃相对湿度≤95%，不凝露11.外形尺寸：95.4mm×98.4mm×45.5mm（带底壳）12.外壳防护等级：IP4313.壳体材料和颜色：ABS，红色14.重量：约221g(含底壳)15.安装孔距：60mm16.执行标准：GB 19880-2005四、结构特征与工作原理1. 报警按钮的外形示意图如图1所示。
图 1 报警按钮外形示意图2.工作原理本报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。

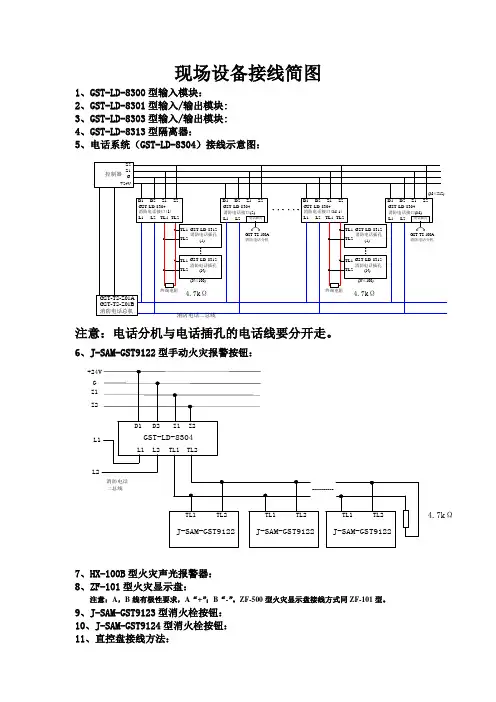

海湾设备接线指导
现场设备接线简图
1、GST-LD-8300型输入模块：
2、GST-LD-8301型输入/输出模块:
3、GST-LD-8303型输入/输出模块:
4、GST-LD-8313型隔离器：
5、电话系统（GST-LD-8304）接线示意图：
注意：电话分机与电话插孔的电话线要分开走。
6、J-SAM-GST9122型手动火灾报警按钮：
G Z1Z2
L2
7、HX-100B 型火灾声光报警器： 8、ZF-101型火灾显示盘：
注意：A ，B 线有极性要求，A “+”；B “-”。
ZF-500型火灾显示盘接线方式同ZF-101型。
9、J-SAM-GST9123型消火栓按钮： 10、J-SAM-GST9124型消火栓按钮： 11、直控盘接线方法：
注意：当现场的被控多线制设备控制箱没有自锁时，从控制室到现场设备3根线，
当现场的被控多线制设备控制箱有自锁时，从控制室到现场设备5根线（停止无回答）。
12、广播系统（GST-LD-8305）接线示意图：
13、气体灭火系统：
此接线指导只是就常用设备常用接法所作简图，具体全面的接法请参阅应用设计说明书。
布线说明：
信号二总线：采用ZRRVS截面积≥1.0mm2
DC24V电源线：竖井及室外采用ZRBV截面积≥4.0mm2
平面采用ZRBV截面积≥2.5mm2
RS-485通讯二总线(层显通讯线及控制器联网通讯线)：
采用ZRRVSP屏蔽双绞线截面积≥1.0mm2
消防广播二总线：采用ZRBV线截面积≥1.5mm2
消防电话二总线：采用ZRRVVP2*1.0mm2
多线制控制线：采用NH-KVV7*1.5mm2。
消防设备设施使用说明
J-SAM-
六． 输入模块 8300；
GST-LD-
七． 输入/ 输出模块 8301；
GST-LD-
预防为主，防消结合
一、点型光电感烟探测 器
JTY-GD-G3
预防为主，防消结合
❖ 采用无极性信号,二总线技术，工作电压 16V～28V
❖ 指示灯：报警确认灯，红色，巡检时闪烁， 报警时常亮
❖ 编码方式：电子编码（编码范围为1～242）
① 报警按钮在进行测试之前，应通知有关部门， 系统将进行维护，会因此而临时停止工作。同 时应切断将进行维护的区域或系统的逻辑控制 功能，以免造成不必要的报警联动。
② 按下报警按钮按片，报警按钮红色火警指示灯 应点亮，控制器应显示该报警按钮地址。
③ 测试结束后，用复位钥匙使报警按钮复位，并 通知有关部门系统恢复正常。
❖ 报警浓度：天然气（BT 系列） 3000×10-6 (6%LEL)
❖ 使用环境：
❖ 温 度-10℃~ +50℃，
❖ 相对湿度≤95%，不凝
露
预防为主，防消结合
❖ 电源指示灯：绿色；预热状 态，电源指示灯闪亮；正常 监视状态，绿灯常亮。
❖ 报警、故障指示灯：为双色 指示灯，报警状态为红色， 故障状态为黄色。
预防为主，防消结合
❖ 底座上有4个导体片， 片上带接线端子，底 座上不设定位卡，便 于调整探测器报警确 认灯的方向。布线管 内的探测器总线分别 接在任意对角的二个 接线端子上（不分极 性），另一对导体片 用来辅助固定探测器。 待底座安装牢固后， 将探测器底部对正底 座顺时针旋转，即可 将探测器安装在底座 上。
❖ 分机呼叫主机：分机电话举机，即为向主机发出呼叫。分机举机时可听 到回铃音，主机面板上对应的指示灯闪亮，此外喇叭里发出急促的告警 声，“告警”指示灯（红）点亮。这时按一下对应的分机键，分机指示 灯由闪亮变为常亮，声光报警均消失，表示主、分机进行通话。
消火栓按钮汇总
消火栓按钮J-SAM-GST9124消火栓按钮一、J-SAM-GST9124特点J-SAM-GST9124型消火栓按钮通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，即可启动消防水泵，同时向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码号，并发出报警声响。
本按钮具有DC24V有源输出和现场设备无源回答输入，采用三线制与设备连接，可完成对设备的启动及监视功能，此方式可独立于火灾报警控制器。
本按钮主要具有以下特点：（1）采用拔插式结构，安装简单方便；（2）可电子编码，可现场改写；（3）按片在按下后可用专用工具复位。
二、J-SAM-GST9124主要技术指标（1）工作电压：总线电压：总线24V电源电压：DC24V（2）监视电流≤0.5mA（3）报警电流≤5mA（4）线制：与火灾报警控制器采用两总线连接，与电源采用两线连接，与消防泵采用三线制连接（一根DC24V有源输出线，一根回答输入线，一根公共地）（5）有源输出容量：DC24V/100mA（6）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（7）外壳防护等级：IP65（8）外形尺寸： 95.4mm×98.4mm×60mm(带底壳)三、J-SAM-GST9124结构特征、安装与布线外形尺寸及结构与J-SAM-GST9123型消火栓按钮相同，安装方法也相同，J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。
其中：Z1、Z2：接控制器二总线，无极性V+、G：24VDC电源输入端，有极性；24VCD由泵控制箱提供时不用；COM：DV24V起泵信号输入端I：无源常开触点回答信号输入端COM、NO：输出常开触点信号，额定容量24VDC/100mA布线要求：信号线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。
四、J-SAM-GST9124应用方法TX3150消火栓按钮一、TX3150概述TX3150型消火栓按钮，外观美观大方，安装接线方便牢靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、J-SAM-GST9123消火栓按纽概述：
J-SAM-GST9123消火栓按钮(以下简称消火栓按钮) 表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，黄色警示物弹出，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮红色启动指示灯。
消火栓按钮上的绿色回答指示灯，既可由火灾报警控制器点亮，也可由泵控制箱引来的指示泵运行状态的开关信号点亮。
二、J-SAM-GST9123消火栓按纽特点：
1.采用底座分离式结构设计，安装简单方便；
2.电子编码，可现场改写；
3.消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位；
4.按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备
5.采用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；
6.由微处理器对运行情况进行监视，给出诊断信息。
三、J-SAM-GST9123消火栓按纽技术特性：
1.工作电压：信号总线电压：24V 允许范围：16V~28V
2.工作电流：
3.监视电流≤0.8mA
4.报警电流≤2mA
5.输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100m
6.线制：消火栓按钮与火灾报警控制器信号二总线连接，若需实现直接启泵控制及由泵控制箱动作点亮绿色回答指示灯，需将消火栓按钮与泵控制箱采用三线连接
7.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定
8.启动零件型式：重复使用型
9.启动方式：人工按下按片
10.复位方式：用专用钥匙手动复位
11.指示灯：红色启动指示灯，巡检时闪亮（约3s闪亮一次），消火栓按钮按下时此灯点亮；绿色回答指示灯，消防水泵运行时此灯点亮
12.使用环境：
温度：-10℃～＋55℃
相对湿度≤95%，不凝露
13.外形尺寸：95.4mm×98.4mm×60mm（含底壳）
14.外壳防护等级：IP65
15.壳体材料和颜色：ABS，红色
16.重量：约156g(含底壳)
17.安装孔距：60mm
执行标准：GB 16806-2006
四、J-SAM-GST9123消火栓按纽结构特征与工作原理：
1. 消火栓按钮的外形示意图如图1所示。
2、工作原理
J-SAM-GST9123消火栓按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。
消火栓按钮内置单片机，完成报警检测及与火灾报警控制器通讯功能。
单片机内含EEPROM 用于存储地址码、设备类型等信息，地址码可通过本公司生产的GST-BMQ-1B 或GST-BMQ-2电子编码器进行现场更改。
五、J-SAM-GST9123消火栓按纽现场接线摸拟图：
第一步：准备一根RVS 线(信号总线)，两根BV 线(消火栓启泵线)，此处以普通线缆代替。
第二步：将线路从J-SAM-GST9123消火
栓按钮底座的穿线孔处穿过，将信号总线接在手动报警按钮的Z1、Z2接线端子上；将启泵线接在K1、K2（无源常开输
出）接线端子上。
第三步：检查接线是否正确 第四步：按上J-SAM-GST9123消火栓按钮上盖，接线完成。
