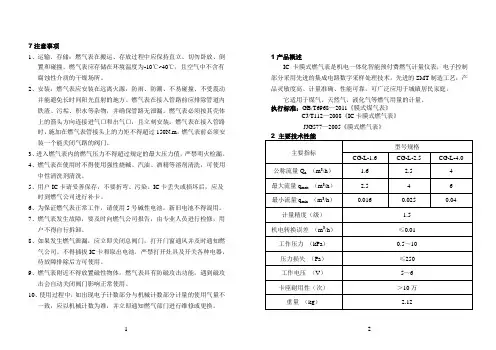

IC卡膜式燃气表说明书
7注意事项1、运输、存储：燃气表在搬运、存放过程中应保持直立、切勿卧放、倒置和碰撞，燃气表应存储在环境温度为-10℃~40℃，且空气中不含有腐蚀性介质的干燥场所。
2、安装：燃气表应安装在远离火源，防雨、防潮、不易碰撞、不受震动并能避免长时间阳光直射的地方。
燃气表在接入管路前应排除管道内铁渣、污垢、积水等杂物，并确保管路无泄漏。
燃气表必须按其壳体上的箭头方向连接进气口和出气口，且立刻安装。
燃气表在接入管路时，施加在燃气表管接头上的力矩不得超过150N.m，燃气表前必须安装一个能关闭气路的阀门。
3、进入燃气表内的燃气压力不得超过规定的最大压力值，严禁明火检漏。
4、燃气表在使用时不得使用强性烧碱、汽油、酒精等溶剂清洗，可使用中性清洗剂清洗。
5、用户IC卡请妥善保存，不要折弯、污染。
IC卡丢失或损坏后，应及时到燃气公司进行补卡。
6、为保证燃气表正常工作，请使用5号碱性电池。
新旧电池不得混用。
7、燃气表发生故障，要及时向燃气公司报告，由专业人员进行检修，用户不得自行拆卸。
8、如果发生燃气泄漏，应立即关闭总阀门，打开门窗通风并及时通知燃气公司。
不得插拔IC卡和取出电池，严禁打开灶具及开关各种电器，待故障排除后方可使用。
9、燃气表附近不得放置磁性物体，燃气表具有防磁攻击功能，遇到磁攻击会自动关闭阀门影响正常使用。
10、使用过程中，如出现电子计数部分与机械计数部分计量的使用气量不一致，应以机械计数为准，并立即通知燃气部门进行维修或更换。
1产品概述IC卡膜式燃气表是机电一体化智能预付费燃气计量仪表，电子控制部分采用先进的集成电路数字采样处理技术，先进的SMT制造工艺，产品灵敏度高、计量准确、性能可靠，可广泛应用于城镇居民家庭。
它适用于煤气、天然气、液化气等燃气用量的计量。
执行标准：GB/T6968—2011《膜式煤气表》CJ/T112—2008《IC卡膜式燃气表》JJG577—2005《膜式燃气表》工作温度（℃）-10～40 贮存温度（℃）-25～553 外形尺寸图1、基表2、电池舱3、IC卡插口(打开电池舱盖)4、液晶显示屏5、查询按键6、铭牌7、内置阀门8、条形码9、控制盒10、合格证4 功能说明按键显示在剩余气量和总用气量之间切换；电池电压低于4.5V时，阀未关则进行关阀，并通过蜂鸣器进行提示，同时液晶长显30秒，至此再无其他动作。
IC卡膜式燃气表技术手册
目录一、智能燃气表安装说明 (2)1.智能燃气表安装尺寸示意图 (2)2。
智能燃气表安装注意事项 (2)3.智能燃气表安装术语 (3)4。
智能燃气表使用注意事项 (3)二、智能燃气表常见故障及处理方法 (3)1.智能燃气表提示问题处理 (4)1。
1液晶显示图 (4)1。
2错误提示原因及解决措施 (4)2。
智能燃气表使用常见问题 (6)1一、智能燃气表安装说明1。
智能燃气表安装尺寸示意图产品规格H（mm）W（mm）D（mm）E(mm）A(mm）G1.6G2。
5226 205 168 68 130G42。
智能燃气表安装注意事项●燃气气质应符合《GB 50028-2006 城镇燃气设计规范》的要求，由具有资质的专业部门按照《GB 3836。
15—2010 爆炸性气体环境用电气设备第15部分：危险场所电气安装(煤矿除外）》的要求进行安装调试。
●燃气表不得安装在卧室、浴室及易燃易爆区域,应安装在通风干燥的地方，远离明火至少1.5米,避免阳光直射。
如图所示:●燃气表应直立安装并按壳体上标明的气体入口方向正确联接,施加给表接头的力矩应不能超过80N·m，安装前,应先排除管道内的铁渣、灰尘和水等杂物。
●在安装燃气表及其它配套设施时，请确保距离燃气表任一表面至少50cm的范围内，不得存在磁感应强度大于20mT的磁场.●燃气表入口处的管道必须安装一个关闭气路的阀门（进气总阀)。
燃气表安装好后，应检查联接处的密封性，严禁用明火检漏。
进入燃气表内的气体压力不得超过其规定的最大压力值。
●智能燃气表安装前后需用空气进行气密性检漏，检测压力不得超过10kPa。
严禁使用明火。
3。
智能燃气表安装术语使用压力：实际使用时管道的压力（建议在 0.5~10kpa 范围内）.最大工作压力：是燃气表密封性的安全限值，通常最高值为 50kpa,一般不建议在这个压力下长期使用。
管道压力:是指燃气在管道中的输送压力,一般在 2.6 公斤力左右（ 1 公斤力=100kPa），属于高压燃气范畴，不能直接入户,必须调压后才能使用。
远传式智能膜式燃气表使用方法
远传式智能膜式燃气表使用方法智能膜式燃气表是一款智能化的燃气计量器具，它能够实时监测用户家庭的燃气使用情况，远程传输数据给燃气公司，以便精准计算用户的燃气费用。
它具有安全、便捷、准确等特点，是未来燃气表的发展方向之一。
本文将介绍远传式智能膜式燃气表的使用方法和注意事项。
一、远传式智能膜式燃气表的安装安装智能膜式燃气表需要具备一定的技能和经验，一般由燃气公司或专业安装工进行安装。
在安装之前，需要仔细测量管道的尺寸和孔距，以确保燃气表的安装位置正确，并且需要保证安装环境干燥、通风、无腐蚀等特点。
安装时需要进行密封处理，以确保不会产生燃气泄漏的安全隐患。
二、远传式智能膜式燃气表的使用1、开启燃气表：当燃气表安装好后，需要将用户信息输入燃气表中，并使用燃气钥匙开启燃气表。
2、读数功能：智能膜式燃气表可以帮助用户实时查看燃气使用情况，读数功能可以帮助用户掌握燃气使用的情况。
燃气表会显示当前燃气使用量和剩余燃气量，以便用户及时采取需要的措施。
3、自动抄表：智能膜式燃气表可以实现远程自动抄表，用户无需手动采集数据，更加方便快捷。
4、告警功能：当燃气表出现异常情况，比如燃气泄漏或其他故障，智能膜式燃气表会自动发送告警信息给用户或燃气公司，以便及时处理。
三、远传式智能膜式燃气表的注意事项1、安装位置：燃气表安装位置需要远离明火、高热源、易燃物等，确保安全。
2、妥善保管：智能膜式燃气表需要妥善保管，避免摔落，避免人为损坏。
3、设备升级：智能膜式燃气表需要定期进行设备升级，确保系统的安全和稳定。
4、避免影响读数：智能膜式燃气表需要避免其他电器和设备的影响读数，确保准确性和可靠性。
总之，智能膜式燃气表的使用可以帮助用户更好地掌握自己的能源使用情况，并且更方便、快捷地进行各种服务。
在使用时要注意它的安装位置和设备升级。
只有把安全放在第一位，才能真正体验到智能膜式燃气表的好处。
CGL系列智能家用膜式燃气表使用说明书
一．概述CGL型系列燃气表是依据GB/T6968-1997《膜式煤气表》和CJ/T112-2000《IC卡家用膜式燃气表》标准，以膜式燃气表为计量基表，以IC卡为媒体，加装电子控制器所组成的一种具有预付费功能的燃气计量装置。
燃气表由计量基表和电子控制器、电机阀三大部分组成。
计量基表机体采用铝合金铸造而成，机体内外采用静电喷塑、镀锌防腐处理，整机具有计量准确、压损小、气密性高、寿命长等特点，可广泛用于天然气、液化石油气、人工煤气等燃气的计量；电子控制器内嵌有低功率、高性能的单片机系统，所有程序和数据处理均自动完成，燃气表用户管理通过电脑售气管理系统进行开户、气量预售、补卡、退户、过户、对IC卡进行密码设置，且可按需要储存用户表的表号、表常数、用户住址、姓名等一切初始档案记录。
GGL1.602GGL2.503CGL4型燃气表制造生产许可证证号为：京制00000332号。
二、产品特点（1）具有计量准确、压损小、气密性高、安全性强、寿命长等特点（2）电子控制器具有超低功耗性能特点：低功耗单片机和低功耗的电路设计，使电子控制器系统静态功耗仅5µA；（3）多功能液晶显示，可提示购气量、累计气量、剩余气量、电源欠压、阀门开关状态、系统故障等信息清晰直观，读书方便；（4）强大的自我保护和自我诊断功能：燃气表在使用过程中出现的如：电源欠压、强磁干扰、传感器坏、流量超标、私自拆卸等故障或现象，系统均可自我诊断并切断气源，然后通过IC卡将用户使用信息传递到燃气公司的燃气管理系统。
三、型号、技术参数和外形尺寸1.型号设计序号02或03基表型号C储存卡L逻辑加密卡Z cpu智能卡IC卡家用膜式燃气表2.技术参数及性能指标我公司生产的CGL系列智能家用燃气表的显示形式采用机械数码和液晶双显示。
其技术参数及性能指标见下表：3.结构、尺寸示意图四、功能1.预收费功能IC卡先购气、后用气，预购气用完后燃气表自动关闭进气阀门，重新购气才能用气。
燃气膜式表
G6/G10/G16/G25/G40/G65/G100
G6-G100燃气表
技术参数：
G6/G10/G16/G25/G40/G65/G100适用于天然气、煤气、液化石油气等气体流量的测量。
本系统燃气表由外壳、机芯、计数器三部分组成，灵敏度高、计量准确、使用维修方便。
具有防逆转装置，可防止计数器倒转。
采用特殊的表面处理装置，防腐能力强，使用寿命长。
经国家计量机构鉴定，其各项技术性能指标均符合国家标准GB/T6968-1997《膜式煤气表》中B级表的要求，以及国际标准OIML。
性能特点：
1．适用流量范围大、灵敏度高、计量准确可靠；
2．一表一机芯，并经结构优化，体积小、重量轻；
3．冲压成型的计量室壳体表面经防腐处理，有优良的耐腐蚀性能；
4．机芯传动机构的转动通过“磁传动”传递到壳体外的计数器，确保计数器转动平稳并且无泄漏；5．外壳全部引伸成型，表面经喷塑处理，色泽光亮、外形美观、抗腐蚀性能强；
6．上、下外壳体由密封垫密封，用螺钉紧固连接，既确保密封，又方便拆装、维修。
外形及安装尺寸：。
膜式燃气表 技术要求
膜式燃气表技术要求膜式燃气表1. 通用性要求：生产应符合《膜式燃气表》GB/T 6968标准中的B级表要求，检定标准应符合《膜式燃气表》JJG 577标准要求，橡胶膜片应符合《家用煤气表橡胶膜片》HG 2178标准要求，燃气表的防爆性能应符合《爆炸性气体环境用电气设备第1部门：通用要求》GB 3836.1标准要求。
2. 技术参数要求：（1）使用温度为-20℃～+50℃，设计压力为9000Pa，工作压力为1700～9000Pa。
（2）燃气表的零部件材质要求见下表，并应提供材质检验报告。
（3）燃气表计数器应装有防逆转装置。
（4）外观要求：清洁，无碰伤、擦伤等缺陷。
（5）防腐要求：外壳采用钢板或者铝合金，需经过热镀锌等防锈工艺处理，外壳表面采用喷环氧类等油漆（喷塑），厚度不少于60µm。
钢板应为宝钢、鞍钢、首钢、武钢等生产的板材。
外壳防腐必须符合《金属基体上金属和其它无机覆盖层经腐蚀试验后的试样和试件的评级》GB/T 6461标准要求；（6） G2.5皮膜表厚度不大于160mm，表接头中心离墙距离不大于70 mm。
（7）家用G2.5燃气表光电直读燃气表基表底座应能方便加装光电直读计数器，包括有线直读计数器和无线直读计数器，应与南海区所采用的远程抄表系统兼容，远程抄表系统须符合《住宅远传抄表系统》JG/T162-2019的标准及我司相关要求。
（8）出厂时应进行密封性实验，并随产品附送检测报告及合格证。
（9）安全使用期内，逐年对居民用户膜式燃气表进行故障率指标考核：居民用户膜式燃气表历年故障率≤0.1%（年故障率按照历年投入使用的表数分别统计，年故障率=当年故障表数/对应统计投入使用的总表数。
例如：某生产厂家2019年到2019年连续供货，2019年计算其故障率有2019年、2019年和2019年三个故障率数值，2019年故障率=2019年故障表中属于2019年投入使用的表数量/2019年度投入使用的表总数，其余年限故障率计算类同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膜式燃气表的选型及安装使用
一、前言
城市燃气事业的飞速发展使燃气的计量工作摆到相当重要的地位上。
燃气表不仅用于燃气管道的传输计量以及工矿企业、福利事业的用气计量，而且普及到城市的千万个居民家庭中。
据统计，燃气表的在线用量已经超过了5000万台。
随着我国天然气的开发与应用，我国已完成或正建设中的“西气东输”一线工程和二线工程、“陕气进京” 等工程表明：21世纪，中国燃气将进入天然气时代，预计每年将以数百万户的速度普及应用。
燃气表在燃气事业上的投资虽然是个小数，但它在巨大的贸易结算中却起着关键的用气计算量的作用，所以它已成为人们生活中不可或缺的计量仪表。
二、燃气表工作原理
膜式燃气表属于一种容积式机械仪表，膜片运动的推动力依靠燃气表进出口处的气体压力差。
在压力差的作用下，膜片产生不断的交替运动，从而把充满计量室内的燃气不断地分隔成单个的计量体积（循环体积）排向出口，再通过机械传动机构与计数器相连，实行对单个计量体积的计数和单个计量体积量的运算传递，从而可测得（计量）流通的燃气总量。
三、膜式燃气表的用途及特点
膜式燃气表是一种用于准确测量管道气体流量的仪表，广泛应用于石油、化工、电力、工业锅炉等燃气计量领域，适用于天然气、城市煤气、丙烷、丁烷、乙烯、空气、氮气等气体的计量。
该系列仪表具有准确度较高、重复性好、对表前后直管段的要求不高等特点。
四、膜式燃气表的选型
1.正确选定燃气表的容量规格
燃气表能达到标准规定的技术指标要求之最大流量叫燃气表的容量。
制造厂商根据用户各种要求按标准生产不同容量规格的燃气表。
一般来说，不可能生产出一种规格燃气表而能适应各种使用要求。
例如：J1.6C型燃气表其公称流量为1.6m3/h，最大额定流量为2.5m3/h。
这样的燃气表就不可能满足一个大企业、饭店的使用要求。
燃气表在超容量、超出允许条件情况下使用，就不能保证实现其功能。
容量的选取应根据用气量最大耗量来决定。
正常燃气表容量的选择应该是燃气表最大额定流量的20%～70%范围内进行选择。
计算最大容量时不仅要看到眼前，还要考虑到今后燃气用途的发展。
如不仅要满足眼前燃气灶、热水器耗气量的要求，还要考虑到燃气烤箱、燃气壁挂炉等使用的可能性。
计算燃气耗量还要以下述几点作为依据：
（1）燃气的种类
不同的燃气有不同的热值。
即一立方米完全燃烧所放出的热量不同。
显而易见，燃气热值高，耗用气量就少。
如果燃气热值低，烧同样一壶水至沸点需要耗用气量就多。
因此，在选型时应考虑使用稍大一些的型号。
我国目前使用的燃气主要有三种：人工煤气、天然气和液化石油气。
由于各地的燃气产地、制造不同，它的组分也不同。
所以它的热值也不一样。
在我国这三种燃气的热值大约是：
人工煤气：3500～4500千卡/m3；天然气：8000～8600千卡/m3；
液化石油气：22000～27000千卡/m3。
（2）燃气燃烧器具的用气量：
我国燃气燃烧器具有很多，如工业燃气炉等。
而居民使用的燃气器具主要有：灶具、热水器、壁挂炉、烤火炉、烤箱等。
①双眼燃气灶的耗气量
人工煤气双眼灶：1.25～1.75m3/h；天然气双眼灶：0.3～0.8m3/h；液化石油气双眼灶：0.18～0.3m3/h。
②热水器的耗气量
人工煤气：2.5～3m3/h；天然气：0.8～1.6m3/h；液化石油气：0.3～0.6m3/h。
③家庭对燃气的需求量
人口的多少，环境温度的高低也是燃气表选型时应考虑的一个因素。
人口多，当然需要煮熟的食品、热水也就多，耗气量当然就大；环境温度底，需要增加的热量就多，耗气量也需增大；居民户所居住的房屋面积越大，取暖时所需的耗气量也就越大。
目前，从我国居民户来看，大都是一家三口人，要用一个双眼灶，一个热水器。
对于天然气、液化石油气来说，选用1.6型燃气表，其最大额定流量为2.5m3/h，比较合适。
如果在外加取暖设备和居住面积大（别墅区）应选择更高型号的燃气表，如2.5型、4型、6型的燃气表。
2.燃气表的使用寿命是选型时应考虑的问题
表的寿命是由耐久性体现的。
我国国家标准规定B级表耐久性为2000小时。
燃气表的寿命长短取决于其内部结构、零件选材、加工的工艺方法和防腐处理措施（如电镀、电泳、喷漆等）。
特别是膜片的耐燃气腐蚀性能和耐疲劳次数影响最为显著。
我公司生产的J1.6C/J2.5C/J4C等民用表的耐久性达到3000小时，J1.6CⅡ/J2.5CⅡ/J4CⅡ表的耐久性达到5000小时以上。
采用新型的覆盖工艺处理技术，如我公司采用的阴极电泳漆加丙烯酸聚氨酯面漆两种，对各种燃气和周围环境都起到了抗腐蚀的效果。
3.选择高精度、高可靠性的燃气表
使用燃气表的目的就是为了计量。
计量不准确就失去用表的意义。
高精度是指燃气表的计量的准确性、重复性和灵敏性；高可靠性是指燃气表的耐高压性和防盗性。
燃气表计量精度取决于其设计的合理性、零件选材的正确性，还与制造工艺、过程质量控制等多方面因素有关。
具体来说采购商应到生产厂家进行实地考察。
一个生产条件好的供应商应有先进的制造设备，有由精密设备组成的装配流水线，有保证测试条件的恒温恒湿计量车间，有先进的测试仪器和标准量值可靠的传递系统，有功能齐全的理化实验室和先进的检测检验控制手段，有高素质、高能力的人才队伍，这样才能生产出高精度、高可靠性的燃气表。
我公司生产的J1.6C/J2.5C/J4C等民用表的大中流内控指标为±1.2%（标准±1.5%），最大工作压力为30kPa ，J1.6CⅡ/J2.5CⅡ/J4CⅡ表的大中流内控指标为±1%（标准±1.5%），最大工作压力为50kPa。
4.选型时应注意的其他问题
燃气表选型还应注意到使用压力的高低，国内燃气管道在终端用户常为3kPa左右，在膜式燃气表的使用压力范围之内，我公司生产的C型燃气表最大工作压力为30kPa，CⅡ型燃气表最大工作压力为50kPa。
如果管道的使用压力超过膜式燃气表使用压力，应考虑选用其他表型的燃气表。
五、燃气表的安装与使用
1.安装前应具备的条件
（1）燃气表有出厂合格证、检定证。
（2）外观不得有污损、凹陷和破裂。
（3）表号、计数器应清晰完整。
（4）出厂封印或检定封印完好。
（5）距检定期不得超过国家标准规定的时间（6）燃气表前、后管路系统安装、吹扫和试压工作完毕。
2.安装的位置
燃气表的安装设置部位应满足维修、换表、抄表的要求；同时燃气表应安装在通风好、避风雨、防日晒、少震动、无强磁场干扰、温度变化不剧烈（远离热源和冷源）和无腐蚀性气体的环境里。
（1）安装前燃气表应单独用空气进行密封性检查，空气压力不得超过表的最大耐压。
严禁用氧气等易燃易爆或有毒有害气体进行试漏。
（2）安装在燃气管道上的燃气表，严禁用明火检漏。
（3）燃气表应安装在干燥通风的地方，工作环境温度为-10℃～40℃。
严禁将燃气表安装在卧室、浴室内，也不得将燃气表安装在对表有腐蚀的环境。
（4）燃气表安装位置与炉具及其他火源应有足够的安全距离。
在安装时应注意使表壳顶部箭头方向同气体流动方向一致，不得安反。
（5）表前应装有表前阀，以保证燃气供应部门可以换表维修、检查和计量部门周期检定，亦可以在必要时切断气源。
（6）燃气表应垂直安装，不得有明显倾斜现象。
（7）燃气表应安装在管道的高点，以防冷凝液体进入表内。
（8）接头管处也应加以铅封。
以防私自拆动损坏造成危险，也防止偷气的可能。
六、结束语
选择一个高精度、高可靠性、高寿命的燃气表，并且合理可靠安装，就会减少在使用中出现的很多故障，如出现不动表、表快慢、表漏气、人为进行盗气等现象，这样直接地保证了燃气公司的利益和人民生命财产的安全。
