提高泡沫混凝土抗压强度的研究
提高泡沫混凝土抗压强度的研究中国科技信息2005年第15期工程论坛NFORMATIONAug.2005提高泡沫混凝土抗压强度的研究赵云雁中南大学摘要:水泥作为泡沫混凝土的主要胶凝材料,其水化硬化后的强度就决定了泡沫混凝土的强度,水泥标号越高,其水化硬化后的强度也就越高,泡沫混凝土强度也就越高.因此,要配制高强度的泡沫混凝土材料,必须用高标号水泥,在以后的实验中,所采用的水泥均为P.早强剂对泡沫水泥一砂浆泡沫混凝土强度的影响..关键词:泡沫混凝土;早强剂;矿渣发泡剂又称起泡剂,是能促进发生泡沫而形成闭孔或联孔结构材料的物质,本研究使用的发泡剂主要采用化学发泡法,在碱性条件下反应放出气体,不同类型的发泡剂所制成的制品性能相差很大,本试验采用A:松香发泡液fB;蛋白质发泡液.【粉煤灰系燃煤电厂废弃物,本实验所用粉i煤灰为山东铝业股份有限公司热电厂一级粉煤灰,其化学成分列于表2l.表2一l粉煤灰成分!___一—————————.——一.——曼!一—CaO—曼63.606.362.44l8.372,254,90无机胶凝材料是泡沫混凝土材料强度的主要来源本实验用的水泥是山铝水泥厂的P032.5R和PO42.5R普通硅酸盐水泥及425硅酸盐水泥,本实验采用软练标准砂.本实验采用磨细矿渣粉,细度为2.6%,比面积420m/kg的莱钢矿渣,试验方法1泡沫的制备采用高速搅拌机制泡.制泡技术参数:搅拌机转速为l200r/min以上,搅拌时间以泡沫达1 到均匀,细小,稳定为界限,容积为lm3的I搅拌机制泡时间一般为3～5mi1"1.1密度和抗压强度试验试件尺寸l00mm×l00mm×l00mm,养护环境湿度l00%(雾室),温度204-l℃,成型后带模养护24h,到达预定养护龄期3d前取出试件置入l20℃烘箱连续烘干3d后立即测定密度;参照BSl88lpart4和ASTMC495,测定抗压强度.密度和强度为3块平均值.}泡沫混凝土的制备工艺泡沫混凝土的制备包括砂浆的配制,泡沫1的制备和泡沫混凝土的拌合与浇筑.根据要求的泡沫混凝土的容重,抗压强度,保温性能和隔音性能等选择适宜的水泥和砂子,计算出适宜的配合比,同时确定水灰比和其他外加剂的适宜掺量,用适宜的搅拌机拌合砂浆或水泥浆;将发泡剂按规定比例稀释成水溶液,借助于发泡设备制备泡沫;根据要求的泡沫混凝土的容重按比例混合预先制备好的砂浆和刚刚制备好的泡沫,泵送或就地浇筑.水泥和发泡剂对水泥砂浆泡沫混凝土强度的影响!水泥是泡沫混凝土的主要材料之一,它在水中硬化反应,把砂和其他材料牢固的胶结在一起,从而使泡沫混凝土产生强度.在建筑施工中,P.032.5R和P.042.5R普通硅酸盐水泥使用最为普遍,因此在本次实验中用山铝牌这两种标号水泥.泡沫混凝土所用的发泡剂主要有三种,即铝粉类,表面活性剂类和蛋白质类,铝粉类{发泡剂在制备泡沫混凝土过程中产生的气泡不稳定,易上浮而破裂,表面活性积累和蛋白质类形成的气泡较大,本试验采用两种进行试验,即A:松香发泡液,B:蛋白质发泡液,从发泡效果看,蛋白质发泡液发泡速度快,泡沫小,尺寸均匀,稳定性好,持续时间长.水泥做为泡沫混凝土的主要胶凝材料,其水化硬化后的强度就决定了泡沫混凝土的强度,水泥标号越高,其水化硬化后的强度也就越高,泡沫混凝土强度也就越高.因此,要配制高强度的泡沫混凝土材料,必须用高标号水泥,在以后的实验中,所采用的水泥均为P042.5R水泥.气泡稳定的主要条件是气泡周围形成的液膜有一定的机械强度,使气泡在受到外力作用下能很快恢复原样而不被压迫,这要求发泡剂的分子有一定的链长,在分子内部,分子量大的分子的范德华力愈大,膜的机械强度愈大.松香发泡液主要是松香皂,其分子量就要比蛋白质要小,因此松香发泡液比蛋白质发泡液易破,从而影响了泡沫混凝土的强度.在以后的试验中,均采用P.O42,45R水泥与蛋白质发泡液.一般硬化水泥使得孔结构取决干混凝土的水料比和水泥的水化程度,水灰比越小,水泥石中的孔体积越小,强度越高.但泡沫混凝土的孔结构受水料比与气泡引入量决定,一方面,水料比的减少能减少空洞,提高强度,另一方面,气泡的增加,降低强度.在配制相同容重的泡沫混凝土,根据配制计算公式,降低水料比就要提高发泡剂的掺入量(否则容重上升),水料比降低引起的密实度的提高被多产的气泡所削弱,在配制相同容重的泡沫混凝土时,降低水料比的同时气泡的掺入量增大,对泡沫混凝土强度的增幅,作用不是很大,从图4一l可以看出随着水料比降到033以下时,强度增幅趋缓,砂浆和易性较差,为保持较好的和易性,在下面的试验中,泡沫混凝土的设计容重为800kg/m,水料比:0.33.早强剂对泡沫水泥一砂浆泡沫混凝土强度的影响混凝土早强剂可分为无机盐类,有机物类,复合型三类.CaCl能与水泥中的铝酸三钙反应,在水泥微粒表面上生成水化氯铝酸钙(CACaCl,?l0HO),具有促进水泥硅酸三钙与硅酸二钙的水化反应的作用,增强效果好于其他氯盐增强剂.硫酸钠易溶于水,在水泥水化时,与水泥水化产生的Ca(OH),发生以下反应:Na2SO4+Ca(OH)2+2H2O—CaSO4.2H2O+2NaOH所生成的二水石膏颗粒细小,比水泥中原.有的二水石膏更能加快水化反应:CaSO. 1342H2O+C3A+l2H2O一3CaO'A12O.CaSO4l2H,O,从而加快水化速度.硫酸钠在水化反应中,由于生成了NaOH,使碱度有所提高,这对矿渣的激发作用有较明显的效果,因而比其他的硫酸盐激发效果好.在有机物类中,醇类,胺类均作早强剂,但最常用的是三乙醇胺,其分子中有N原子, 它有一对未共用电子,很容易与金属离子形成共价键,发生络合,与金属离子形成较稳定的络合物,这些络合物在溶液中形成许多的可溶区,从而提高了水化产物的扩散速率,缩短水泥水化过程中的潜伏期,提高早期强度. 此外,三乙醇胺在CA—CaSO一H,O的体系中,能加快钙钒石的生成,因而复合激发效果较好.根据以上原理,特选定CaCl2,Na2SO4,三乙醇胺为早强剂,验证其对泡沫混凝土强度的影响,(外加剂的掺加是水泥重量的%计).三乙醇胺+Na,SO>三乙醇胺+CaC1,>三乙醇胺>Na~SO>CaCl~复掺比单掺效果好.低掺量的Na,SO,CaCl,早强作用不明显.混凝土强度与水泥水化程度有直接的关系,水化越彻底,水泥石的强度越高,而泡沫混凝土更加如此,其内部气泡阻碍了水泥的进一步水化,因此,泡沫混凝土的强度较普通混凝土低得多,如何激发水泥彻底水化也就成了提高泡沫混凝土强度的关键.三乙醇胺,氯化钙,硫酸钠均为早强剂,但为什么三乙醇胺+硫酸钠效果最好,主要由于三乙醇胺在水泥水化过程中与A1",Fe"生成易溶于水的络合物,从而破坏了水化初期熟料离子表面形成的cAF水化物膜,在有SO42一存在的情况下反应速度加快,促使CA,CAF的溶解速度及硫铝酸钙的生成速度加快,从而降低了Ca",A1"的浓度,促进了CS深入水化,因此,三乙醇胺与硫酸钠的复合效果最好.早强剂作用明显,但掺多后,其副作用也是很大的,如:速凝,收缩,返碱等,一般三乙醇胺不宜超过0.1%,Na,SO,CaC1,不宜超过2.5%.矿渣微粉的掺入对泡沫混凝土强度的影响矿渣是高炉炼铁时产生的废渣,在高炉出碴口将熔融状态的渣倒入冲渣池,经急冷后成高炉淬水矿渣,矿渣作为水泥的混合材已广泛使用,但因其细度不够,活性远未被利用,大部分充当微集料作用,本试验所用的矿渣比表面在420m/kg,活性得到很大改善.通过SEM的观察,Ca(OH),的晶体尺寸减少,数(下转第l56页)工程论坛中国科技信息2005年第15期CHINASCIENCEANDTECHNOLOGYINFORMATIONAug.2005蓁界要蓄囊竿水萋慧'墨进'量茎罱荔磊箍箬刊刚帽慨混;磊量囤疋主u中,须选择合适的原下(O'il复)则釜'蒿7=巴譬活N应萎量磊和茬霉云鬟H.篓-,.-¨军焉*加快'从而大幅提!n:高了.的悖批离Itr/,ff"等}J:E~,,,创一佼过多的矿渣会带进更多的惰性组分,反而向刚"….土萎手矗善萎鳘奎譬从—要蔫霪:罕嚣最霉快,泡沫细小,均匀,稳定性好,是泡沫混凝佣'.妻茎譬擎掣羹葺彭庆.土木工程施工测量手后煮篓虽.:耋_篓高誊鎏苎工(GB500'2…6--一93),袭冀童泡沫吉高.泡:]:制理论.上海交通学出425Lo沫混凝土宜采用,以上标号的水泥..:.'一"……专忠足鋈l张剑锋(.ee一),汉化的前提水嫠凝考?:,.@---z-".@ff/gN.汩,.曼嚣.喜水'璧譬:三研究方向,混和易性,容重,强度等因莩素,通过实验确定..………'…～'中混凝土不宜超过100kg.属接地物统一连接,作为接地网. I(上接第136页)Ij差额为275元.275/110%=305.55元,假如年终一次性发放奖金6305.55元,则税后收益为6305.55—6305.55*10%一25=5700元,在该点上税后收益和6000元的税后收益相等,在6000元和6305.55元范围内发放年终奖金税后收益均小于6000元时的税后收益,采用完全归纳发可以得出区间范围的计算公式,税收临界点上适用本级和高级税率的差额/1一高一级税率.四,加强企业会计管理的基础工作,避免不必要的纳税调整企业会计基础工作不规范,会计控制制度不完善,有可能增加企业的税收负担.比如:在施工过程不能按规定取得发票,以收据代替发票,取得不规范的发票等,税务机关可能将其认定为白条而要求企业调增应纳税所的额;当年发生的成本费用不能及时列销而计入下一纳税年度,税务机关可能认定其不属于本年度经营活动支出,不允许在税前扣除;不能够及时与提供劳务单位进行工程价款结算, 账面存在大量预提费用,税务机关可能认定企业在随意调整利润,要求企业进行纳税调整.税收筹划是纳税人依据现行税法,在不违背税收政策的前提下通过合理筹划与安排,减轻企业的税收负担.但是,税收筹划工作要落到实处,需要企业各部门共同配合才能实现.施工企业通过合理的税收筹划,不但可以降低企业的整体税收负担增加企业盈利,而且可以减少当期的现金流出,缓解企业的现金压力,减少融资成本,提高经济效益.(上接第141页)五,结论sLT系列高压离心通风机(水泥立窑专用)是水泥立窑节约能源,改善环境的配套设备,现在已基本上替代原罗茨鼓风机产品,亦可用于要求强制输气场合,如化工,建材,矿山,气力输送等行业部门.根据行业统计,每年国内该类型水泥立窑专用风机销售额约为70009000台左右,我公司目前占有国内水泥行业专用风机市场约8%,省内80%以上.该型高压离心通风机在水泥行业普通水泥立窑和机械化水泥立窑中具有广阔的发展前景.2,仕建巩仞越佧HU仳巷口Ⅲ,IF参考文献:参考文献引下线的桩筋承台,其驳接处应采取焊接而不[1]朱新楼,风机更换的选型及工况调整,大[1]潘志华.新型高性能泡沫混凝土制备技应用绑扎代替.众用电[J],1996年术研究.建筑石膏与胶凝材料,2002,3,尽量以自然接地体为基础,辅以人工[2]孙胜,风机选型及管网优化布局浅析,(5):1—5.接地体补充,外形尽可能采用闭合环形.1999年[2]蒋冬青,泡沫混凝土应用新进展.中4,应采用同一接地网,用一点接地的方[3]续魁昌,风机手册[M],1999年国水泥,2003,(3):46—48式接地.[31张巨松等.国内外混凝土发泡剂及发泡作者简介:陈明松,I972年出生,男,技术分析,低温建筑技术,2001,(4):参考文献:福建省福州市人,大专,工程师.福建东66—67[1]胡海明,高层建筑防雷接地设计浅谈[J],煤炭亚鼓风机股份有限公司研究所负贵人,从事[4]高倩等.泡沫混凝土.青岛建筑工程工程,2002.10.风机产品设计与制造和计算机技术应用工作学院学报,2002,(3):113—115.[2]叶健蕙,车群转.高层建筑的防雷接地措施[J]'研制风机及配套机械设备项目多次获省,市安装,2003.4.科技进步奖和优秀新产品奖.一l56—。
泡沫混凝土性能研究报告
泡沫混凝土性能研究报告
泡沫混凝土是一种轻质高性能混凝土，由水泥、砂、水和稳泡剂组成，其内部充满了气泡。
其独特的结构使得泡沫混凝土具有比普通混凝土更轻、更绝热、更吸音等优点。
为了研究泡沫混凝土的性能，我们进行了一系列的试验。
首先，我们研究了泡沫混凝土的密度与强度的关系。
我们制备了不同密度的泡沫混凝土试件，并测定了它们的抗压强度。
实验结果表明，泡沫混凝土的密度与抗压强度呈负相关关系，即密度越大，抗压强度越低。
这是因为泡沫混凝土内部的气泡可以减少混凝土的密实度，从而降低了其强度。
其次，我们研究了泡沫混凝土的导热性能。
我们测定了不同密度的泡沫混凝土样品的导热系数，并通过计算得出了泡沫混凝土的导热性能。
实验结果表明，泡沫混凝土的导热系数随着密度的增加而降低，即密度越大，导热性能越好。
这是由于泡沫混凝土内部的气泡可以减少热传导的路径，从而提高了其绝热性能。
最后，我们研究了泡沫混凝土的吸音性能。
我们测定了不同密度的泡沫混凝土样品的吸声系数，并通过计算得出了泡沫混凝土的吸音性能。
实验结果表明，泡沫混凝土的吸声系数随着密度的增加而提高，即密度越大，吸音性能越好。
这是由于泡沫混凝土内部的气泡可以吸收声波的能量，从而减少了声波的反射和传播，提高了其吸音性能。
综上所述，泡沫混凝土具有较低的密度、较好的绝热性能和吸
音性能。
它在建筑、隔声、装饰等领域具有广泛的应用前景。
但是，由于其强度较低，使用时需要注意加强结构设计，以确保其安全可靠性。
同时，还需进一步研究泡沫混凝土的耐久性和工程应用技术，以推动泡沫混凝土的工程应用和推广。
《泡沫混凝土力学性能及其弹塑性损伤本构研究》范文
《泡沫混凝土力学性能及其弹塑性损伤本构研究》篇一一、引言泡沫混凝土作为一种新型的建筑材料，因其具有轻质、高强、保温隔热等优异性能，在现代建筑中得到了广泛应用。
随着科技的不断进步和研究的深入，其力学性能及其弹塑性损伤本构模型成为了研究热点。
本文将着重对泡沫混凝土的力学性能及其弹塑性损伤本构模型进行研究。
二、泡沫混凝土力学性能泡沫混凝土的力学性能主要表现在其抗压强度、抗拉强度、抗剪强度等方面。
首先，抗压强度是衡量泡沫混凝土力学性能的重要指标之一，它反映了混凝土在受到压力作用时的抵抗能力。
实验结果表明，泡沫混凝土的抗压强度受其孔隙率、骨料种类及配比等因素的影响。
其次，抗拉强度和抗剪强度也是评价泡沫混凝土力学性能的重要指标，它们关系到混凝土在受到拉力和剪力作用时的稳定性和耐久性。
三、弹塑性损伤本构模型弹塑性损伤本构模型是描述材料在受到外力作用时产生的弹塑性变形和损伤的本构关系。
对于泡沫混凝土而言，其弹塑性损伤本构模型的研究具有重要意义。
目前，常用的弹塑性损伤本构模型包括基于经典弹塑性理论的本构模型、基于断裂力学的损伤模型等。
这些模型可以有效地描述泡沫混凝土在受到外力作用时的变形和损伤过程。
四、实验方法与结果分析为了研究泡沫混凝土的力学性能及其弹塑性损伤本构模型，我们采用了实验方法。
首先，我们制备了不同孔隙率和骨料配比的泡沫混凝土试样，然后对其进行了抗压、抗拉和抗剪等力学性能测试。
通过实验结果的分析，我们发现泡沫混凝土的力学性能与其孔隙率、骨料种类及配比等因素密切相关。
此外，我们还采用了基于经典弹塑性理论的本构模型和基于断裂力学的损伤模型对实验结果进行了拟合和分析，得出了不同应力水平下泡沫混凝土的弹塑性变形和损伤规律。
五、结论通过对泡沫混凝土力学性能及其弹塑性损伤本构模型的研究，我们得到了以下结论：1. 泡沫混凝土的力学性能受其孔隙率、骨料种类及配比等因素的影响。
在实验条件下，合理的孔隙率和骨料配比可以有效地提高泡沫混凝土的力学性能。
活性泡沫混凝土实验报告
一、实验名称：活性泡沫混凝土实验二、实验目的：1. 了解活性泡沫混凝土的基本性能和制备方法。
2. 掌握泡沫混凝土的制备过程和影响因素。
3. 评估活性泡沫混凝土在工程中的应用前景。
三、实验原理：活性泡沫混凝土是一种轻质、多孔、保温、隔热性能良好的建筑材料。
它是通过在水泥浆体中加入泡沫剂，使其产生大量微小气泡，从而形成泡沫混凝土。
泡沫混凝土的密度、强度、导热系数等性能与泡沫的稳定性、尺寸和分布密切相关。
四、实验器材及设备：1. 搅拌机2. 泡沫发生器3. 水泥4. 砂5. 水玻璃6. 容量筒7. 压力试验机8. 导热系数测定仪9. 烘箱五、实验步骤：1. 泡沫制备：- 将水玻璃溶解于水中，配制成水玻璃溶液。
- 将泡沫发生器与搅拌机连接，启动搅拌机。
- 将水玻璃溶液倒入搅拌机中，同时逐渐加入水泥和砂，搅拌均匀。
- 当混合料呈均匀糊状时，关闭搅拌机。
2. 泡沫混凝土制备：- 将泡沫剂溶解于水中，配制成泡沫剂溶液。
- 将泡沫剂溶液倒入泡沫发生器中，产生泡沫。
- 将泡沫倒入搅拌机中，与水泥浆体混合均匀。
- 将混合料倒入容量筒中，刮平表面，静置24小时。
3. 性能测试：- 测量泡沫混凝土的密度、抗压强度和导热系数。
- 将试件放入烘箱中，在105℃下干燥24小时，测量干燥密度。
六、实验结果：1. 活性泡沫混凝土的密度：500 kg/m³2. 活性泡沫混凝土的抗压强度：0.5 MPa3. 活性泡沫混凝土的导热系数：0.05 W/(m·K)4. 活性泡沫混凝土的干燥密度：480 kg/m³七、实验分析：1. 泡沫混凝土的密度与其泡沫稳定性、尺寸和分布密切相关。
实验结果表明，活性泡沫混凝土具有较高的密度，说明泡沫稳定性较好。
2. 活性泡沫混凝土的抗压强度较高，说明其具有一定的力学性能。
3. 活性泡沫混凝土的导热系数较低，具有良好的保温隔热性能。
八、结论：活性泡沫混凝土是一种轻质、多孔、保温、隔热性能良好的建筑材料，具有广阔的应用前景。
泡沫混凝土力学性能研究
泡沫混凝土力学性能研究龙文武;王劲松;卢恺【摘要】从泡沫混凝土墙板生产厂中的卧式搅拌机(容量1 m3)取料,并制作了泡沫混凝土试块(干密度等级为800 kg/m3).在标准养护室养护28 d后进行力学性能测试.分别研究了不同尺寸下立方体抗压强度统计参数及其尺寸效应,以及泡沫混凝土棱柱体峰值应变、弹性模量、泊松比.通过正态概率纸和W检验法对标准试块抗压强度进行了正态分布检验.结果表明:峰值应变变化范围为(2200～2400)×10-6,弹性模量均值为3823 MPa,泊松比均值为0.21,弹性模量与抗压强度的拟合关系式为:Ec=104/(-6.37+53.62/fck).标准试块抗压强度符合正态分布,2个参数估计值分别为μ=6.508、σ=0.607.【期刊名称】《新型建筑材料》【年(卷),期】2016(043)009【总页数】4页(P98-101)【关键词】泡沫混凝土;力学性能;尺寸效应;弹性模量;W检验法【作者】龙文武;王劲松;卢恺【作者单位】南华大学城市建设学院,湖南衡阳421001;南华大学城市建设学院,湖南衡阳421001;南华大学城市建设学院,湖南衡阳421001【正文语种】中文【中图分类】TU528.2目前各种结构体系中的非承重墙体一般采用轻质填充墙，泡沫混凝土制成的墙板具有质量轻、抗震性能好、保温隔热性好、吸声降噪及防火性能，且能实现工业化生产等优异特点，是一种符合国家节能减排的绿色环保新型墙体材料。
本文通过设计相关实验方案研究了干密度约为800 kg/m3用做墙体材料的泡沫混凝土的力学性能。
1.1 试块制作和目的1.1.1 泡沫混凝土制作过程（1）将一定浓度的动物蛋白发泡剂水溶液置于高压空气发泡机的储液箱中，把高压空气发泡机设置成实验调制好的参数，即空气流量和发泡剂水溶液吸入量调至合适的比例，空气压力把气体压向液体中，同时也把液体压向气体中，实行双向同时施压过程。
高压空气发泡机把空气和液体二相混合成泡沫，产生的泡沫具有速度快，效率高、泡径小、细致均匀等特点。
提高泡沫混凝土抗压强度的研究共3篇

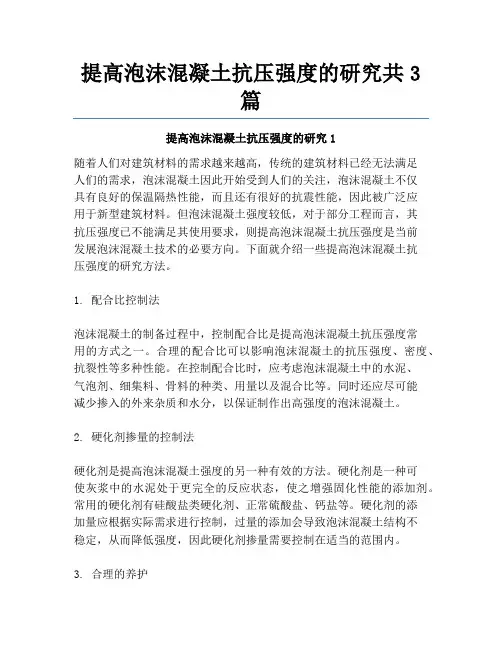

提高泡沫混凝土抗压强度的研究共3篇提高泡沫混凝土抗压强度的研究1随着人们对建筑材料的需求越来越高，传统的建筑材料已经无法满足人们的需求，泡沫混凝土因此开始受到人们的关注，泡沫混凝土不仅具有良好的保温隔热性能，而且还有很好的抗震性能，因此被广泛应用于新型建筑材料。
但泡沫混凝土强度较低，对于部分工程而言，其抗压强度已不能满足其使用要求，则提高泡沫混凝土抗压强度是当前发展泡沫混凝土技术的必要方向。
下面就介绍一些提高泡沫混凝土抗压强度的研究方法。
1. 配合比控制法泡沫混凝土的制备过程中，控制配合比是提高泡沫混凝土抗压强度常用的方式之一。
合理的配合比可以影响泡沫混凝土的抗压强度、密度、抗裂性等多种性能。
在控制配合比时，应考虑泡沫混凝土中的水泥、气泡剂、细集料、骨料的种类、用量以及混合比等。
同时还应尽可能减少掺入的外来杂质和水分，以保证制作出高强度的泡沫混凝土。
2. 硬化剂掺量的控制法硬化剂是提高泡沫混凝土强度的另一种有效的方法。
硬化剂是一种可使灰浆中的水泥处于更完全的反应状态，使之增强固化性能的添加剂。
常用的硬化剂有硅酸盐类硬化剂、正常硫酸盐、钙盐等。
硬化剂的添加量应根据实际需求进行控制，过量的添加会导致泡沫混凝土结构不稳定，从而降低强度，因此硬化剂掺量需要控制在适当的范围内。
3. 合理的养护养护是保证泡沫混凝土强度的另一个重要因素。
在制作泡沫混凝土时，应尽可能采用加湿养护的方法，使得泡沫混凝土能够均匀地吸收水分，达到良好的固化效果。
此外，在固化期间也要注意避免水分过多或过少，过多会导致泡沫混凝土破坏，过少则会降低泡沫混凝土的强度。
4. 多种材料协同应用对于提高泡沫混凝土强度来说，多种材料的协同应用也是一个很好的选择。
例如，在泡沫混凝土中加入钢纤维、玻璃纤维等增强剂，可以大大提高泡沫混凝土的抗拉强度、屈服强度、抗裂性等。
同时还可以加入特殊的填充物如膨胀剂、矿物填料等增加泡沫混凝土的密度和强度。
此外，还可以利用活性剂、改性剂等材料来改善泡沫混凝土的性能。
聚苯乙烯颗粒泡沫混凝土性能的试验研究
探
图 8 数值模拟计算的无任何内壁构件、
有一个内壁构件和两个内
数值模拟确定的小孔多孔砖的厚度模式振动（左）
4
究
度模式振动（左）
下降，
使整个测试的频率范围内隔音指数更好。
之后，本文展示了数值模拟的一些应用示例。例如，借助数值模
当然，本例中所选的砖孔不对应于实际结构，但这个例子旨
拟模型，可以研究大穿孔多孔砖结构的变化对隔声量的影响。 在表明二维数值模拟模型有效地模拟了砖结构的变化，可用于
strength and thermal conductivity of polystyrene particle foam concrete increased with the increase of dry density. For the same dry
density grade polystyrene particle foam concrete, the dry density, compressive strength and thermal conductivity decreases with the in⁃
筑保温材料提出了更高的要求。在建筑节能领域中，泡沫混凝
土常常用于屋面保温和墙体填充，是一种重要的建筑保温隔热
[1]
材料 。传统的泡沫混凝土以水泥、水、发泡剂为主要原材料，然
而传统泡沫混凝土存在吸水率和干燥收缩较大等缺点[2-3]。近几
年逐渐出现了新型的聚苯乙烯颗粒泡沫混凝土，聚苯乙烯颗粒
的加入不仅可以改善传统泡沫混凝土的缺点，而且可以充分利
度的增大而增大，
且呈现出线性增长的趋势。
b. 对同一干密度等级，随着聚苯乙烯颗粒掺量的增加，泡沫
混凝土干密度、抗压强度和导热系数均降低，且抗压强度和导热
泡沫混凝土的力学性能及施工技术研究
泡沫混凝土的力学性能及施工技术研究导言随着科技的发展和建筑业的不断进步，人们对于建筑材料在性能方面的要求越来越高。
传统的建筑材料如混凝土已经无法满足当代建筑设计的需求。
近年来，泡沫混凝土作为一种新型环保建材越来越受到人们的关注。
其性能极佳，具有保温隔热、防火隔音、环保节能等多种优点。
本文将探讨泡沫混凝土的力学性能及施工技术研究。
一、泡沫混凝土的力学性能泡沫混凝土是一种由水泡和水泥黏结剂组成，具有轻质及高强度的建筑材料。
它不仅在保温隔热、防火隔音方面表现良好，而且在力学性能方面也具有很大优势。
泡沫混凝土的强度可以达到0.05~0.8MPa，其抗压强度比普通混凝土低，抗拉强度比普通混凝土高。
泡沫混凝土的弹性模量可以达到0.08~0.3GPa，它是混凝土的1/20~1/30，导热系数为0.1~0.6W/m-℃，比传统混凝土低得多，具有非常好的保温隔热性能。
此外，泡沫混凝土的体积重量非常轻，可以控制在300~1800kg/m³之间。
它的比轻度可以达到30%~70%，比砖混结构低很多。
因此，在建筑工程中使用泡沫混凝土，不仅可以降低建筑物的自重，而且可以在保证建筑物强度的同时减小地基的荷载。
二、泡沫混凝土的施工技术（一）配料泡沫混凝土的配料非常简单，主要是通过混合水泥、石膏和泡沫剂来实现的。
一般来说，每立方米混凝土的材料需要1-1.2袋水泥，30-60公斤泡沫剂，150-250公斤石膏以及适量的水。
在混合的过程中，可以根据不同的需要，添加一定的粘结剂、增韧剂和纤维增强材料等。
（二）模板设计泡沫混凝土的模板设计一般采用先浇筑，后清理的方式。
首先，在工地现场制作模板，模板设计应考虑泡沫混凝土自重、反力、外荷载和温度等因素。
其次，在模板上先按照需要的尺寸浇入一定数量的泡沫混凝土，然后在模板上倾倒模板的余下部分，平整表面，从而避免了空气中形成的水泡。
（三）浇筑工艺在泡沫混凝土的浇筑过程中，需要遵循以下几个步骤：1. 首先在工地现场按设计要求制备好模板。
泡沫混凝土干密度与强度关系
泡沫混凝土干密度与强度关系泡沫混凝土是一种由水泡和水泡壁组成的多孔材料，在建筑和工程领域中有广泛的应用。
其中干密度和强度是两个重要的参数，决定了泡沫混凝土的结构和性能。
本文将探讨泡沫混凝土的干密度与强度的关系，并介绍其实验方法和实验结果。
一、实验方法本实验采用泡沫混凝土样本，通过测量其干密度和抗压强度，探究两者之间的关系。
实验流程如下：1. 准备泡沫混凝土样本及其密度测量器材。
2. 对泡沫混凝土样本进行称重，记录质量。
3. 将泡沫混凝土样本在常温常压下自然干燥，直到其质量不再改变，并记录其体积。
4. 用密度计测量泡沫混凝土样本的干密度，并记录数据。
5. 测量泡沫混凝土样本的抗压强度，具体操作为：a. 放置橡皮垫，用钢板压实泡沫混凝土样本，使样本均匀地受力。
b. 放置压力传感器，连通数据采集器。
c. 逐渐增加压力，直到泡沫混凝土样本发生破坏，记录下破坏前最大压力。
d. 通过数据采集器获得的压力数据，计算出泡沫混凝土样本的抗压强度，并记录数据。
6. 将测得的数据整理，绘制干密度与抗压强度的关系曲线。
二、实验结果| 干密度（kg/m³） | 抗压强度（MPa） ||---------|-----------|| 200 | 0.47 || 400 | 0.78 || 600 | 1.23 || 800 | 1.46 || 1000 | 1.67 |同时，我们根据实验数据绘制了干密度与抗压强度的曲线图，如下图所示：三、分析讨论从实验结果中可以看出，随着泡沫混凝土干密度的增加，其抗压强度也相应地增加，呈现出线性关系。
这是因为干密度代表了泡沫混凝土中水泡和水泡壁所占的比例。
干密度越大，水泡壁占比就越大，从而造成泡沫混凝土的压缩强度增加。
此外，还需要注意的是，对于相同干密度的泡沫混凝土，其抗压强度也与其实际制备方式和所使用的原材料成分有关。
因此，在实际应用中需要根据具体需要选择合适的干密度和制备方式。
泡沫混凝土密度与抗压强度试验研究
泡沫混凝土密度与抗压强度试验研究一、背景介绍泡沫混凝土是一种轻质混凝土，具有低密度、良好的保温隔热性能和较好的抗压强度等特点，被广泛应用于建筑、道路、桥梁和地铁等领域。
而泡沫混凝土的密度和抗压强度是其重要的工程性能指标，对其性能及应用范围有着重要的影响。
二、密度与抗压强度的关系1. 密度对抗压强度的影响泡沫混凝土的密度是指其单位容积的质量，通常以kg/m³或g/cm³来表示。
研究表明，泡沫混凝土的密度对其抗压强度有着显著影响。
密度越大，泡沫混凝土的抗压强度通常越高，因为高密度泡沫混凝土内部的气泡及孔隙相对较少，导致材料更加紧密，抗压性能更好。
2. 抗压强度与密度的优化关系然而，密度并非越大越好。
过高的密度会增加泡沫混凝土的自重，使其失去轻质混凝土的优势，同时也可能降低其吸声隔热等性能。
需要在满足工程要求的抗压强度前提下，兼顾泡沫混凝土的轻质特性，进行密度的合理优化。
三、泡沫混凝土密度与抗压强度试验研究根据以上背景和关系，我们进行了一系列的泡沫混凝土密度与抗压强度的试验研究。
我们准备了不同密度的泡沫混凝土试件，然后分别进行了抗压强度的试验。
试验结果表明，随着泡沫混凝土密度的增大，其抗压强度也呈现出增加的趋势。
这一结果印证了密度与抗压强度的相关性。
在此基础上，我们进一步开展了抗压强度与密度的优化关系研究。
通过对不同密度下泡沫混凝土的综合性能进行评价及比较分析，确定了在满足工程要求的前提下，泡沫混凝土的最佳密度范围。
这一研究为泡沫混凝土的工程应用提供了重要的理论依据和指导。
四、个人观点和理解在泡沫混凝土的密度与抗压强度之间存在着复杂的关系，密度的优化是一个综合考量各项性能的过程。
在工程实践中，需要根据具体工程要求和条件，综合考虑泡沫混凝土的密度与抗压强度，并进行合理优化，以实现最佳的工程性能。
总结回顾通过本次泡沫混凝土密度与抗压强度的试验研究，我们深入探讨了密度与抗压强度之间的关系，并对其优化关系进行了研究。
泡沫混凝土密度与抗压强度试验研究
泡沫混凝土密度与抗压强度试验研究泡沫混凝土是一种新型轻质建筑材料，由水泥、砂浆和泡沫剂按一定比例混合而成。
它具有密度低、重量轻、保温隔热性能好、吸水率低等特点，被广泛应用于建筑、道路和隔热材料等领域。
而泡沫混凝土抗压强度是评价其力学性能的重要指标。
本文通过对泡沫混凝土密度与抗压强度进行试验研究，旨在探索泡沫混凝土的力学性能规律及其影响因素，为其应用提供科学依据。
首先，设计试验方案。
选取不同比例的水泥、砂浆和泡沫剂，按照一定配比制备泡沫混凝土试块。
然后将试块进行加压测试，记录试块的载荷与位移曲线，进而获得试块的抗压强度。
同时，测量试块的密度。
然后，进行试验测试。
根据试验方案，按照相应比例制备试块，并进行加压测试。
在测试过程中，要保持试块的加压速率稳定，并记录试块的载荷与位移数据。
最后，整理试验数据。
根据试验数据，绘制几组泡沫混凝土试块的载荷与位移曲线，并求得各组试块的抗压强度。
同时，测量试块的密度，并计算密度与抗压强度的相关性。
通过试验数据的分析，得出以下结论：1.泡沫混凝土的密度与抗压强度呈正相关。
密度越大，抗压强度越高。
因为密度较大的泡沫混凝土内部材料较多，更加致密，表现出更高的抗压强度。
2.水泥、砂浆和泡沫剂的配比及含量会影响泡沫混凝土的密度和抗压强度。
适当增加水泥和砂浆的比例可以提高泡沫混凝土的抗压强度，但同时也会增加其密度。
控制泡沫剂的用量可以使泡沫混凝土的密度减小，但抗压强度也相应降低。
3.密度和抗压强度的关系随着试验材料的变化而变化。
不同配比的试验材料有不同的变化趋势。
综上所述，通过对泡沫混凝土密度与抗压强度进行试验研究，可以了解到泡沫混凝土的力学性能规律及其影响因素。
这对于工程设计人员合理使用和选用泡沫混凝土材料具有一定的指导意义。
