建筑设备通风
建筑设备工程--通风与空调工程
建筑设备工程–通风与空调工程1. 引言建筑设备工程是指为满足建筑物在使用过程中对电力、照明、供水、排水、通风、空调等各项工程设施的要求，通过设计、施工、安装和维修管理等工作，使建筑物的各项设备设施能够正常运行和发挥预期功能的技术领域。
其中，通风与空调工程是建筑设备工程中的一个重要组成部分，主要负责为建筑物提供适宜的室内环境。
2. 通风工程通风工程是指通过控制室内外气体的流动、温度和湿度等参数，为建筑物提供良好的室内空气质量和舒适的室内环境。
通风工程的主要目标是实现以下几个方面的需求： - 保证室内气体的新陈代谢，消除室内污染物； - 控制室内空气的温度和湿度，提供舒适的室内环境； - 防止房间内外的温度和湿度差过大，以减少热量和湿气的传递； - 控制室内气体的流动，以提高室内空气的质量。
通风工程的设计包括以下几个方面的内容： - 室内外气体热量和湿气传递的计算与分析； - 室内外气体流动和换气量的计算与分析； - 通风设备的选择与安装；- 通风系统的控制与调节。
通风工程的施工和维修管理包括以下几个方面的内容： - 通风设备的安装和调试； - 通风系统的日常运行和维护； - 通风设备的维修和更换。
3. 空调工程空调工程是指通过控制室内空气的温度、湿度、洁净度和流动速度等参数，为建筑物提供舒适的室内环境。
空调工程的主要目标是实现以下几个方面的需求： -控制室内空气的温度、湿度和洁净度，提供舒适的室内环境； - 控制室内外的温度差，以减少热量传递； - 控制室内空气的流动速度和方向，以提高室内空气的质量；- 控制室内外的气体交换，以保证室内空气的新鲜度。
空调工程的设计包括以下几个方面的内容： - 室内外热量传递的计算与分析； - 室内外气体流动和换气量的计算与分析； - 空调设备的选择与安装； - 空调系统的控制与调节。
空调工程的施工和维修管理包括以下几个方面的内容： - 空调设备的安装和调试； - 空调系统的日常运行和维护； - 空调设备的维修和更换。

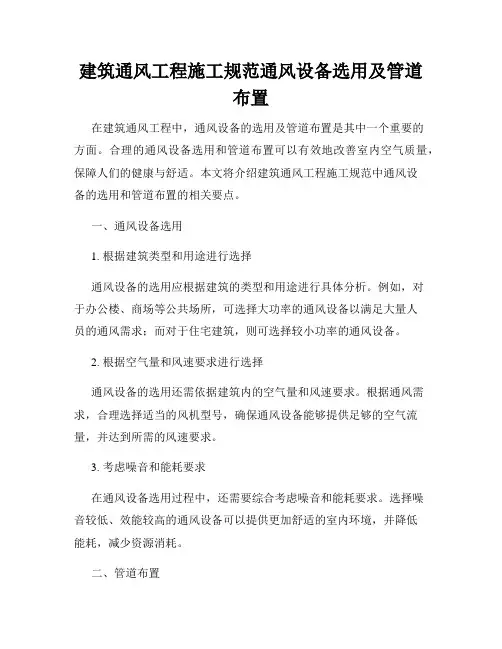

建筑通风工程施工规范通风设备选用及管道布置
建筑通风工程施工规范通风设备选用及管道布置在建筑通风工程中，通风设备的选用及管道布置是其中一个重要的方面。
合理的通风设备选用和管道布置可以有效地改善室内空气质量，保障人们的健康与舒适。
本文将介绍建筑通风工程施工规范中通风设备的选用和管道布置的相关要点。
一、通风设备选用1. 根据建筑类型和用途进行选择通风设备的选用应根据建筑的类型和用途进行具体分析。
例如，对于办公楼、商场等公共场所，可选择大功率的通风设备以满足大量人员的通风需求；而对于住宅建筑，则可选择较小功率的通风设备。
2. 根据空气量和风速要求进行选择通风设备的选用还需依据建筑内的空气量和风速要求。
根据通风需求，合理选择适当的风机型号，确保通风设备能够提供足够的空气流量，并达到所需的风速要求。
3. 考虑噪音和能耗要求在通风设备选用过程中，还需要综合考虑噪音和能耗要求。
选择噪音较低、效能较高的通风设备可以提供更加舒适的室内环境，并降低能耗，减少资源消耗。
二、管道布置1. 确定管道走向及布置方式管道的布置应符合通风系统的设计要求，确保空气能够有效传输。
根据建筑的结构特点和通风需求，确定管道的走向和布置方式，避免管道与其他设备或构件的冲突，并确保通风系统的正常运行。
2. 考虑管道材质和尺寸管道的材质和尺寸也是管道布置中需要考虑的因素。
选择优质的管道材料，如不锈钢或镀锌管道，确保管道的耐久性和密封性。
同时，根据通风系统的空气量要求，合理选择管道的尺寸，确保通风系统的通风效果。
3. 安装支架和防火措施在管道布置过程中，需要安装支架来支撑和固定管道，防止管道下垂或产生振动。
同时，还要考虑防火措施，根据建筑的消防要求，在通风系统中合理设置防火阀、防火隔断等装置，确保通风系统在发生火灾时能够及时切断。
综上所述，建筑通风工程施工规范中的通风设备选用及管道布置是确保通风系统正常运行的重要环节。
通过合理的通风设备选用和管道布置，可以提高室内空气质量，保障人们的健康与舒适。
建筑通风设计中的自然通风与机械通风规范要求
建筑通风设计中的自然通风与机械通风规范要求建筑通风设计在提供良好的室内环境和空气质量方面起着关键作用。
自然通风和机械通风是常用的通风方式，各自具有特定的规范要求。
本文将探讨自然通风和机械通风在建筑通风设计中的规范要求。
一、自然通风规范要求自然通风是通过建筑设计和布局来利用自然气流实现室内空气的流通。
以下是自然通风中常见的规范要求：1. 风洞试验：在建筑设计之初，需要进行风洞试验，以评估建筑在各种气流条件下的风速和风向，以及室内空气的流通情况。
2. 通风策略：根据建筑的用途、朝向和周围环境条件，确定合适的通风策略。
例如，在炎热季节，应该采用能够促进冷空气流入的设计。
3. 通风面积：根据建筑的体积和使用要求，确定合适的通风面积。
通风面积应足够大，以便满足室内空气质量的要求，并保持室内外压力平衡。
4. 通风口位置和尺寸：通风口的位置和尺寸应根据室内布局和需要进行合理设计。
通风口的位置应能够均匀地分布在建筑的各个房间和区域，以实现室内空气的均衡流通。
5. 自动控制系统：一些建筑可能需要自动控制系统来监测室内空气质量，并根据需要开启或关闭通风口。
自动控制系统应符合相关的规范和标准，并确保可靠性和安全性。
二、机械通风规范要求机械通风是通过机械设备如风机或排风扇来推动或抽走室内空气，以实现室内空气流通和排污。
以下是机械通风中常见的规范要求：1. 设备选择：选择适合建筑需求的机械通风设备，并确保设备符合相关规范和标准。
例如，噪音级别应低于规定限制，排风量应满足建筑使用要求等。
2. 通风系统设计：机械通风系统包括风管、风机、过滤器等。
设计应根据建筑的使用要求、空间布局和室内外环境条件来确定风管尺寸、通风量和风机功率等参数。
3. 电气安全：机械通风系统的电气配线和设备应符合电气安全规范，以确保系统的正常运行和人员安全。
4. 排烟系统：对于需要排除烟雾和有害气体的建筑，机械通风系统应具备排烟功能。
排烟系统的设计和布局应符合相关的规范和安全要求。
建筑设备基础知识与识图8-1建筑通风
(三). 风机
轴流式风机
(三). 风机
轴流风机的叶轮安装在圆筒形外壳内，当叶轮在电动 机的带动下作旋转运动时，空气从吸风口进入，轴向流过 叶轮和扩压管，静压升高后从排气口流出。
与离心风机相比，轴流风机产生的压头小，一般用于 不需要设置管道、或管路阻力较小的场合。对于管路阻力 较大的通风系统，应当采用离心风机提供动力。
三.机械通风
三.机械通风
1）局部送风系统 面积很大，操作人员较少的生产车间，用全面通风改善
整个车间的空气环境，既困难又不经济，而且也是不必要 的。只需向个别的局部工作地点送风，使局部工作区保持 良好的空气环境，称为局部送风。
2）局部排风系统 局部排风是把有害物质在生产过程中的产生地点直接捕
集起来，并排放到室外，防止有害物质向四周扩散的排风 方式。
四.通风系统的主要设备和构件
(一).室内送、回风口形式 (二).风道 (三).风机
百叶式、侧送风口 (一).室内送、回风口
(一).室内送、回风口形式 散流器
(一).室内送、回风口形式 孔口送风
(一).室内送、回风口形式 喷口送风
(二).风道
风道可采用薄钢板、塑料、混凝土、砖等材料。 风道的断面有圆形、矩形等形状
风 道
(三). 风机
风机是为通风系统中的空气流动提供动力的机械设备。 在排风系统中，为了防止有害物质对风机的腐蚀和磨
损，通常把风机布置在空气处理设备的后面。 风机可分为离心风机和轴流风机两种类型。
(三). 风机
离心式风机 主要由叶轮、机壳、机轴、吸气口、排气口等组成。
(三). 风机
风机的主要参数：
（1）风量L：指风机在标准状态下，单位时间输送的空 气量，单位为m3/s，单位体积的空气通过风机后 所获得的动压和静压之和，单位是Pa.
第十二章建筑通风
vw 2 Pf K w 2
12 14
室外气流与建筑相遇时，将发 生绕流，经过一段距离后才恢 复平行流动，受建筑物的阻挡， 建筑物四周室外气流的压力发 生变化，迎风面气流受阻，动 压降低，静压增高，与远处气 流相比形成正压，而侧面和背 风面由于产生局部涡流，静压 降低，形成负压。
2.外部罩：设置在有害物源近旁，依靠罩口的抽吸作用， 在控制点处形成一定的风速排除有害物的排风罩。 3.接受罩：利用生产过程(如热过程、机械运动过程等) 产生或者诱导的有害物气流把有害物排掉。 4.吹吸罩：利用吹风口吹出的射流和吸风口前汇流的联 合作用捕集有害物的罩子。
二、除尘器
除尘器用于分离 机械排风系统所排 出的空气中的粉尘， 目的是防止大气污染 并回收空气中的有用 物质。
L 3600Fu
m / h
3
其中：F为罩口实际开启面积 m 2 u为罩口的吸风速度 m / s
可参考有关设计手册。
三、空气平衡和热平衡
1. 空气质量平衡 单位时间进入室内的空气质量应和同一时间内排出的空 气质量保持相等。即通风房间的空气质量（kg/s）要保持平 衡，这就是空气平衡。空气平衡的数学表达式为 Gjj+Gzj =Gjp+Gzp
自然通风 （1）、风压作用下
自然通风 (2)、热压作用下
室内热源加热空气，密度降低，热空气自 然上浮，房间上部空气压力比房间外部的 大气压力大，导致室内空气向外流动。 在房间下部，室外空气不断流入，补充因 上部空
2.局部排风系统
二、全面通风：对整个建筑物或者整个房间 进行机械通风换气的通风方式。 1.机械送风、自然排风 2.自然进风、机械排风 3.机械进风、机械排风 气流组织形式： ——送风系统中，送风口临近工作场所， ——排风系统中，吸风口设污染最严重处 ——尽量使室内气流均匀，减少涡流的存在， 避免污染物在局部地区停留
华中科技大学 建筑设备(暖通空调)第五章 通风
ρ
m³ /s kg/s
上式表明是两窗孔形成进风和排风的总压力与两窗孔的高度差 h 以及室内外空 气的密度差 成正比，而密度差是由于温度的差异引起的，故我们通常将 称之为热压。 实际上，当有温差存在时，室内哪怕只有一个窗孔依然会形成自然通风，只是 此时该窗孔上部排风下部进风，相当于量窗孔紧挨在一起。当然若室内温度比室外 温度低，则窗孔上部进风而下部排风。 定义：室内某一点的压力和室外同标高未受扰动的空气压力的差值我们通常称之为 该点的余压。
以自然通风为主的车间应尽量采用单 层厂房； B. 条件许可时，采用能形成“穿堂风”通 风方式的建筑形式，如图的敞开式； C. 为将新鲜空气直接引入工作地点，可采 用如图所示的双层厂房型式； A.
D.
对于多跨车间，应将冷、热跨间间隔布置。
四、建筑设计与自然通风的配合 1. 建筑型式的选择
6
2. 厂房总平面布置 A． 为保证自然通风效果， 厂房的主进风面应与夏季的主导风向成 60°- 90°的 夹角，避免大面积西晒，厂房周围还不应布置过多的附属建筑 B． 余热多的厂房平面布置应尽量布置成“L” 、 “Ⅱ”等型式，且开口部分应位 于夏季的主导风向的迎风面上； C． 为保证低矮的建筑能正常进排风， 个建筑物之间的有关尺寸应保持适当比例。
式中 K——空气动力系数； ——室外空气速度； ——室外空气密度。 一内部连通的建筑物围护结构上，若有两个风压值不同的两个窗孔，空气动力 系数大的窗孔将会进风， 小的排风， 当室内无热压作用时， 室内各点的余压均相等。 风压热压常一起对自然通风产生影响，此时外围护结构上各窗孔的内外压差应 等于各窗孔的余压和室外风压之差。
1
3. 机械通风 A． 优缺点：正好与自然通风相反。 B． 机械通风的形式 1) 局部机械通风（包括局部排风和送风）
《建筑设备》课件—第3章通风空调系统,53页.pptx
25
3.2 通风系统管材
142
3.2.2 风管配件
2. 风管阀门
调节风量、打开或关断风系统。
（a）
（b）
图3-41 风管阀门
（a）风管蝶阀
（b）对开多叶调节阀
26
3.2 通风系统管材
143
3.2.2 风管配件
（3） 防火阀
当火灾发生时，切断气流通路，防止火势沿风管蔓延。安装在通风、空调系统的 送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时，易熔 片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火 完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。
1
2
第三章 通风及空调工程
3
3.1 通风系统的分类及原理
128
通风的概念
通风：室外空气置换室内空气
4
3.1 通风系统的分类及原理
129
3.1.1 通风的分类
通风
自然通风
风压引起 热压引起 风压、热压共同引起
机械通风
局部通风
局部排风 局部送风
全面通风
全面排风 全面送风
5
3.1 通风系统的分类及原理
14
3.2 通风系统管材
136
3.2.2 风管配件
（2） 散流器 送风口
15
3.2 通风系统管材
137
3.2.2 风管配件
（2） 散流器 送风口
图3-17 可调节圆环式散流器
图3-18 圆环式散流器（侧送风）细节图
16
3.2 通风系统管材
137
3.2.2 风管配件
（2） 散流器 送风口
（a）圆盘形散流器结构图
04建筑设备-通风与空气调节
空气调节的任务：提供空气处理的方法，净化空气；通过加 热（冷却），加湿（减湿），来控制室内空气的温度和湿度， 并根据室外空气环境的变化不断自动调节，以满足人们生活， 生产和科研对空气环境的要求。
建筑设备 二 空气环境的衡量指标 ·空气的四度 1.温度 表达空气的冷热程度。影响人体的舒适度健康及产品的质 量。 2.湿度 #干空气是指不包含水蒸气的空气。 #湿空气是指水蒸气同干空气的混合物。 #湿空气中水蒸气的含量称为湿度。 #绝对湿度是每1m3的是空气中所含有水蒸气的质量称为空气 的绝对湿度，单位为kg/m3DA,湿空气的绝对湿度也就是湿空 气中水蒸汽的密度。绝对湿度只说明湿空气中所含水蒸气质 量的多少，不能说明湿空气干燥或潮湿的程度以及吸湿能力 的大小。
建筑设备 ·热压作用下的自然通风 车间内外温差，进排风口存在高差。
建筑设备 ·风压作用下的自然通风 作用在建筑物表面的室外风速。
建筑设备 ·建筑物的自然通风通常在热压与风压的同时作用产生的 ·一般来说，热压作用变化较小，风压作用的变化较大 ·自然通风有无组织自然通风与有组织的自然通风 ·产热量大的工业建筑，利用自然通风特别经济有效 ·自然通风不耗电，但受自然条件影响较大，对通风换气量 难以控制，效果不稳定；同时无动力设备，产生的作用压力 小，对送入室内的空气不能进行恰当处理。
建筑设备 3.清洁度 空气的清洁度是表示空气的新鲜程度和洁净程度的指标。 #空气的新鲜程度是衡量空气中含氧比例的技术指标。 #空气的洁净程度是指空气中含有的粉尘和有害物的浓度。 4.流动速度 空气的流动速度是表示空气在房间里流动快慢程度的指标。 #人对空气流速的要求与温度高低和劳动强度有关，一般温度 较高和劳动强度大时，有较高的空气流速，人体感觉舒适。
建筑设备 2.机械通风 借助于通风机产生的动力，强迫空气沿着通风管道，将室 内和室外空气进行交换。 ·增加里动力设备，消耗电能，但产生动力强 ·可对空气进行过滤，加热乃至除尘净化等处理 ·不受外界气候影响，通风效果稳定工作可靠 ·运行费用高，管理不便
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ns
建筑设备
P Pa
8.4 通风系统的主要设备和构件 3) 风机的安装
N ·风机可安装在角钢制成的支架上—风管中间
小型离心风机可用支架安装在墙上，柱子上 及平台上，或者固定在混凝土基础上
此外： 减振隔振
i
ns
建筑设备
P Pa
8.4 民用建筑中常用的通风系统
建筑设备
1）建筑防排烟 消防系统的功能之一
建筑设备
局部通风
全面通风
通风方式 1)作用范围：局部通风，全面通风。 2)工作动力：自然通风，机械通风。 3)工作性质：工作通风，事故通风。
机械
建筑设备 机械 穿堂风-自然通风
通风的发展
自然通风 整体简单控双层墙（ ）
建筑设备
作用范围：局部通风，全面通风。
2）地下人防通风
N满足人员掩蔽时，确保战时防护要求。
3）地下车库通风 机械排烟，地下通风一体
4）设备用房通风 高层建筑的各类设备用房，性质不同，要求的送排风不同
i
ns
P Pa
1）建筑防排烟（高层）
建筑设备
·高层建筑物的功能复杂，蔓延后损失大。 ·火灾发生时，物质燃烧产生烟气，对人体危害大。
N
·为保证火灾发生时，人员的疏散和消防人员的扑救，在高层民 用建筑中除设消防系统外，还要必须考虑防，排烟问题。 ·由各专业人员协调配合，确定合理经济的防排烟设计方案。
空气动力系数可正可负，K为正值表示该处的压力大于大气 压，反之，K为负值表示该处的压力比大气压小。
矩形建筑迎风面K值在0.5～0.9之间，背风面K值在-0.6～-0.3 之间。
建筑设备
8.3 自然通风-热压与风压共同作用 （3）热压和风压同时作用下的自然通风 窗孔a的内外压差:
窗孔b的内外压差:
实际计算时，仅考虑热压的作用，风压一般不考虑， 但要定性的考虑风压对建筑的影响。
建筑设备
利于室内空间内有害气体的排出
建筑物为什么要通风？ 2
建筑设备
不舒服 呼吸增加 脉搏上升血压上升 头晕，头痛 耳鸣，心悸 呼吸困难 几分钟就死亡
人体在不同2浓度下的反应 (.二氧化碳的毒性【二宫讲义】)
建筑物为什么要通风？
建筑设备 不舒服 头痛
头晕，恶心 痉挛 昏迷
人体在不同浓度下的反应 (.一氧化碳的毒性【二宫讲义】)
8.4 通风系统的主要设备和构件
3) 混流风机
❖ 集中了离心风机的高压和轴流的大风量的特点。
4) 常见的建筑用风机
❖ 高温消防排烟风机：高温消防排烟风机在正 常情况下可用于日常的通风换气。遭遇火险时， 抽排室内高温烟气，增强室内空气流通。具有耐 高温的特点。适用于高层建筑、烘箱、车库、隧 道、地铁、地下商场等场合的通风换气和消防排 烟。
8.4 通风系统的主要设备和构件 ❖ 排烟柜式风机
建筑设备
8.4 通风系统的主要设备和构件
4. 风机的性能参数与特性曲线 1) 风机的性能参数
风量（L） ：单位时间内风机所输送的气体的体积， 风压（H） ：风机产生的总压头（全压），包括静
压和动压（） 有效功率（） ：风机在单位时间内传给空气的能量
自然通风的成因—热压 （1）热作用下的自然通风 窗孔b的内外压力差:
若以中和面作基准，则有中和面余压ΔP0 = 0，各窗孔的余压为:
建筑设备
8.3 自然通风-风压
建筑设备
建筑物四周的空气分布（风压）
室外风压作用下的自然通风
8.3 自然通风-风压 （2）风压作用下的自然通风 风向一定时，建筑物外围结构上各点的风压值
8.4 通风系统的主要设备和构件
8.4.4 风机 1. 风机在管路中的作用： 输送空气
2. 风机的基本结构：
叶轮、电机、外壳、集流器（吸气） 3. 风机的种类
1) 离心风机 2) 轴流风机 3) 混流风机
建筑设备
8.4 通风系统的主要设备和构件
建筑设备
1) 离心风机
用于低压或高压送风系统，特别是低噪音和高风压的系统。叶轮的叶片型式有流线型、 后弯叶型、前弯叶型和径向型四种
建筑设备
8.4 通风系统的主要设备和构件
建筑设备
❖ 屋顶、侧壁排风机：有普通离心式屋顶风机和低噪声离心式屋顶风机，适用于厂房、仓 库、高层建筑、实验室、影剧院、宾馆、医院等场合的局部换气。
8.4 通风系统的主要设备和构件
建筑设备
❖ 空调通风风机：离心空调风机具有性能适用范围大、噪声低、重量轻、安装方便、运行可 靠的优点。可以与各空调厂的组合空调机组配套。
建筑设备
8.4 通风系统的主要设备和构件
建筑设备
4. 风机的性能参数与特性曲线
轴功率(N)
：风机的输入功率
全压效率(η) ：风机有效功率与轴功率之比
机械传输功率(ηi) ：电机与风机机械传动的能量损失
比转数()：表征风机在标准状态下(101325,φ=5020℃)的流量L(m3) 、风压H()和转速n() 之间的关系。0.50.76H
室内排风口，室外排风装置 局部排风罩，排风处理设备，室外排风装置 室外进风装置，进风处理器，室内送风口
建筑设备
8.4 通风系统的主要设备和构件
送风口
风管侧送风口
建筑设备 插板式风口
两种最简单的送风口 （a）风管侧送风口 （b）插板式送、吸风口
8.4 通风系统的主要设备和构件 送排风口
百叶式风口
建筑设备
离心风机构造示意图
8.4 通风系统的主要设备和构件
建筑设备
2) 轴流风机
❖ 轴流风机的构造如图所示。叶轮由轮毅和铆在其上的叶片组成，叶片与轮毂平面安装 成—定的角度。叶片的型式有机翼型扭曲叶片或直叶片；等厚板型扭曲叶片或直叶片等。
❖ 占地面积小、便于维修、风压较低、风量较大，多用于阻力较小的大风量系统。 轴 流 风 机 构 造 示 意 图
Q G
c(t p ts )
L Q
G(L)
c(tp ts )
建筑设备 G(L)
Q
8.2 全面通风 全面通风送风量的计算
（2）消除室内余湿所需的全面通风量的计算
L W
(dp ds )
L
建筑设备 G(L)
W
8.2 全面通风 全面通风送风量的计算
（3）消除室内有害气体所需的全面通风量的计算
L Z
L
yp ys
建筑物为什么要通风？ 空气质量
建筑设备
摘自（室内空气质量卫生标准 【 / T 18883－2002】）
通风的意义与任务
通风的任务把室内被污染的空气直接或净化后排到室外，把室外的新鲜空气 送入室内，以保持室内空气符合卫生标准和满足生产工艺的要求。
建筑设备
送风
排气 穿堂风
通风方式
1)作用范围：局部通风，全面通风。 2)工作动力：自然通风，机械通风。 3)工作性质：工作通风，事故通风。
建筑设备
（2）风道的布置 ·风道的布置应在进风口、送风口、排风口、空气处理设备、风机的位置确定之后进行。 ·公共及居住建筑中，垂直的砖风道最好砌筑在墙内，一般不允许设在外墙中而应设在间壁墙里。 ·各楼层内性质相同房间的竖向排风道，可以在顶部汇合在一起。 ·工业通风系统在地面的管道一般明装。 ·敷设在底下的风道，应避免与工艺设备及建筑物的基础相冲突，也应避开其他地下管道。
8.3 自然通风
建筑设备
对于一幢建筑或者一间房间，如果它有两个开口（门或窗等），而且空气在每个开 口的两侧压力不相同，那么在压差的作用下，空气在每个开口处形成流动
8.3 自然通风
建筑设备
风压作用的自然通风
热压作用的自然通风
自然通风的成因—热压
建筑设备
自然通风的成因—热压 “烟筒效应”
建筑设备
建筑设备
室外排风装置
8.4 通风系统的主要设备和构件
建筑设备
8.4.2 风道 (1)风道的材料、形状及保湿 风道常用薄钢板、塑料、胶合板、纤维板、钢筋混凝土、砖、石棉水泥、矿渣石膏板等制成。 ·风道的断面形式为矩形或圆形。 ·D100-2000，120×120-2000×1250
8.4 通风系统的主要设备和构件
建筑设备
缺点： 1.难以控制 2.大房间难以满足新风量 3.噪声与污染严重地区不适用 4.安全隐患，预先采取措施 5.恶劣环境地区不适合 6.调整麻烦 7.进口空气的过滤和净化 8.需要空间大，受建筑形式限
制
8.4 通风系统的主要设备和构件
通风系统组成：
自然通风系统：进风口，排风口，开关 机械通风系统：管道，风机，风口
ns
P Pa
1）建筑防排烟（高层）
N
ns
建筑设备
P Pa
ns
防火防烟分区实例
P Pa
建筑防排烟（高层）的部位
（1）防烟楼梯间及其前室，消防电梯间前室和合用前室，封闭的避难层。 （2）一类建筑和建筑高度超过32m的二类建筑的下列走道或房间： ·长度超过20m的内走道 ； ·面积超过100m2，且经常有人停留或可燃物较多的房间； ·高层建筑的中庭和经常有人停留或可燃物较多的地下室。
当车间同时散发有害气体及余热余湿时，全面 通风量应按其中所需最大的通风量计算。
建筑设备 L
Z
8.2 全面通风-风量估算
建筑设备
对于一般居住及公共建筑，当散入室内的有害气体量无法具体确定时，全面通风量可按房间 的换气次数估算
L=
n是换气次数,见表
全面通风的气流组织及排送风方式
建筑设备
1.新鲜空气首先经过操作区。 2.污染气体尽快排到室外，避免扩散。 3.尽量与原有气流方向一致。 4.避免出现死角。
百叶式送风口 （a）单层百叶风口 （b）双层百叶风口
8.4 通风系统的主要设备和构件 空气分布器
