采气树结构

00、-CAMERON油嘴和采气树情况

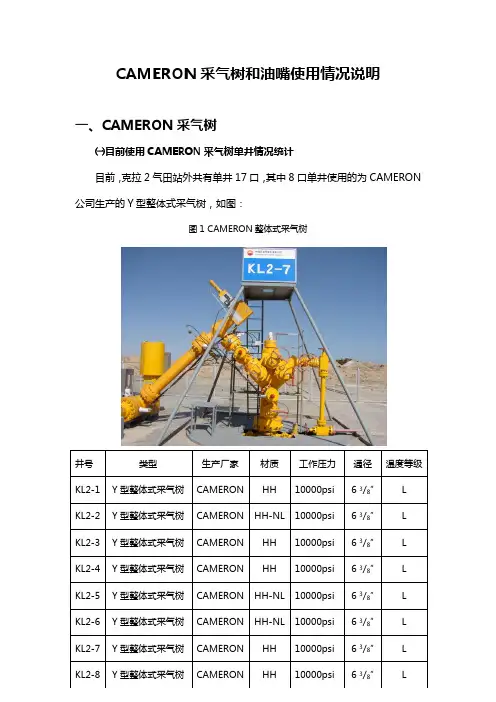

CAMERON采气树和油嘴使用情况说明一、CAMERON采气树㈠目前使用CAMERON采气树单井情况统计目前，克拉2气田站外共有单井17口，其中8口单井使用的为CAMERON 公司生产的Y型整体式采气树，如图：图1 CAMERON整体式采气树井号类型生产厂家材质工作压力通径温度等级KL2-1 Y型整体式采气树CAMERON HH 10000psi 6 3/8″L KL2-2 Y型整体式采气树CAMERON HH-NL 10000psi 6 3/8″L KL2-3 Y型整体式采气树CAMERON HH 10000psi 6 3/8″L KL2-4 Y型整体式采气树CAMERON HH 10000psi 6 3/8″L KL2-5 Y型整体式采气树CAMERON HH-NL 10000psi 6 3/8″L KL2-6 Y型整体式采气树CAMERON HH-NL 10000psi 6 3/8″L KL2-7 Y型整体式采气树CAMERON HH 10000psi 6 3/8″L KL2-8 Y型整体式采气树CAMERON HH 10000psi 6 3/8″L具体情况见表1：表1 CAMERON采气树使用情况统计表㈡CAMERON采气树在使用过程中出现的问题⑴整体采气树阀门注脂器刺漏图2 采气树阀门注脂器在2006年2月对采气树阀门注脂器的检查过程中，发现KL2-3、KL2-4、KL2-8三口单井采气树手动阀门和液动阀门的注脂器均有出现失效情况，失效情况分为两种，一种是注脂单流阀失效，另一种是注脂器连接阀门的密封面失效，两种情况均造成天然气刺漏，其中KL2-3、KL2-8由于刺漏量较大，分别进行了关井更换处理。

⑵手动阀门开关困难，开关过程中销钉容易被剪断CAMERON手动阀门开关比较费劲，同时在开关过程中容易剪断销钉，2005年9月，在开关KL2-4井手动主阀期间发现手动主阀开关费劲，在继续开关过程中，出现手轮空转，后经过检查发阀门注脂器销钉被剪断，同样的情况也出现在2007年10月开关KL2-3井手动阀门过程，同时在开关过程中，手轮设计上也不科学，小齿轮轴与大齿轮轴之间距离较近，手轮半径刚好近似于轴间距，使用手轮时多次造成人手刮到大齿轮轴上。

采气树使用说明书

1、概述1．1用途及适用范围采气树安装在油管头装置的上面,主要作用是用来控制井口压力和调节油气流量,并把油气诱导到输油管去,必要时还可用来关闭油井或进行油井酸化压裂及清腊作用.1．2规格、型号KQ 70 / 65____ ___ ___采气树工作压力MPa 主通径mm1．3使用工作条件额定温度： -29℃～121℃PU级工作压力： 70MPa工作介质：石油、天然气、泥浆1．4安全性能产品从设计、选材、性能试验、出厂试验都符合API SPEC 6A 井口和采油树设备规范的要求,故只要按照使用说明书要求正确操作,则本设备工作是安全可靠的.2、结构特征与工作原理2．1总体结构特点见图12．1．1采气树主要由手动平板阀、手动节流阀、三通、截止阀、压力表等零部件组成.采用API标准垫环连接.有结构紧凑、安装方便、性能可靠等优点.2．1．2本产品为提高安全性和可靠性,主阀采用双阀结构.1号主阀一般为常开阀.2．2主要部件结构特点2．2．1手动平板阀平板阀主要用来接通或截断油气通道.2．2．1．1阀体采用符合API Spec 6A中材料性能要求的合金钢锻造而成.2．2．1．2阀盖和阀体采用螺柱连接,密封件为压力增强式垫环. 2．2．1．3本阀为暗杆结构.2．2．1．4阀板和阀座表面喷焊了硬质合金,使之具有良好的耐磨性和抗腐蚀能力.2．2．1．5轴承座上方设有专门润滑轴承的油嘴,便于现场加润滑油,它的下方有润滑油排出孔,可以观察润滑油的加注情况. 2．2．1．6阀杆升降螺纹采用左旋梯形螺纹,顺时针方向为“关”,逆时针方向为“开”,与习惯一致.2．3压力表截止阀2．3．1压力表截止阀主要用来控制和保护压力表的,也作调换压力表用.2．3．2需测油管压力时,可打开小手轮,工作介质便进入压力表,从而测出压力.将小手轮关闭,便可使压力表处于休息状态. 2．3．3如需安装或调换压力表,只需将手轮关闭,即可进行.3．技术特性3．1主要性能参数产品规范级别：PSL3性能要求级别：PR1额定材料级别：防腐级别：3．2主要技术参数主通径：65mm旁通径：65mm工作压力：70MPa温度级别：－29℃—121℃PU级连接形式：法兰连接4．尺寸及重量4．1外形尺寸长×宽×高=2380 mm×840mm×2400mm4．2重量净重：1500 KG5．安装调试5．1安装5．1．1开箱时应根据装箱单、图纸等资料对产品零部件数量、外观等进行检查验收.5．1．2参照使用说明书附图进行安装,各紧固件应对称上紧,使两法兰间隙为零,且不得少装或漏装.5．2调试如图1使用之前必须进行总体密封试压,步骤如下：5．2．1拧紧两端与节流阀相连的丝扣法兰上的堵头5．2．2打开所有阀门,由1号主阀的下部试压法兰泵压,泵压至70MPa,稳压3分钟.5．2．3试压时各部件及其连接部分不得有渗漏、冒汗及压降现象. 6．使用与操作如图16．1操作时手动平板阀应处于全开或全关的位置,绝对不允许处于半开半关位置.6．2正常采油时,1号主阀处于常开状态,三通的右侧2号处于常闭状态,图11、1号主阀2、2 7/8”TBG丝堵 /2 7/8”TBG接头3、2 7/8”TBG 丝扣法兰4、2号主阀5、三通6、截止阀7、压力缓冲器8、压力表7．故障分析及排除表18．保养、维护8．1正常使用中的检查项目8．2月度定期保养项目8．3季度定期保养项目8．4平板阀的维护与保养平板阀正常的维护保养应按照月度保养和季度保养内容执行,如有零部件的损坏,应按照更换内容选择相应的更换步骤实施.8.4.1更换阀板和阀座如图28.4.1.1拆除阀盖螺母,将阀盖以上部分一起卸下.8.4.1.2用螺丝刀或小杠杆取出导板、阀座和弹簧.8.4.1.3清洗阀板、阀座和阀腔,检查各密封面情况,若有损坏应及时更换.8.4.1.4按拆卸的反向顺序组装平板阀.1、阀盖2、阀杆3、闸板4、弹簧5、阀座6、阀体7、专用工具箭头指向阀体中心表示装拉阀座闸板、阀座拆装示意图图28．4．2更换阀杆.8．4．2．1通常情况下应截断压力源,然后拆下轴承、轴承转动套及盘根压帽,然后可用铁丝将损坏的密封填料取出,更换. 8．4．2．2若实际工况中无法卸掉内腔压力而需更换阀杆密封圈如图3a,可先回转轴承座3圈,然后打开阀门,用专用工具抵住尾杆.形成倒密封,然后再拆下轴承、转动套及盘根压帽和挡圈,然后用铁丝将损坏的密封填料取出更换.值得注意的是更换后轴承座应旋转到原位,并上好紧定螺钉,以保证正常使用时阀杆和阀盖无法形成倒密封.1、手轮2、轴承压盖3、阀杆螺母4、轴承5、轴承座6、填料压盖7、填料8、阀杆9、阀盖填料函 10、阀盖 11、专用拆卸工具12、密封注脂阀更换阀杆密封圈示意图图 3a。

采气树基础知识[可修改版ppt]

井口装置主要由套管头、油管头及其它配套部件构成。
井口头装置
套管头:
套管头连接套管柱上端，由套管悬挂器及四通，阀门等组成，用于支承下一层较小的套管柱并密封上下两层套管间的环形空间。
海上油田一般有多层套管及环形空间，有多个套管头。最下部套管头安装在隔水导管顶端，上法兰与中间套管头的下法特点二. 地面井口装置
1. 常规采油树及套管头配套装置 a. 单管采油树井口; b. 双管采油树井口;
2. 井口中的关键零部件; 3. 我公司在渤海油田使用的部分产品; 三. 井口装置的安装及维护保养 1. 井口的安装 2. 井口的维护保养四. 井口工具的使用方法
常规采油树及套管头配套装置
海上平台采油树的分类:
1. 海上平台采油树按结构形式，可分为整体式和分体式两种。
整体式是将主阀、安全阀、清蜡阀
和翼阀等制成一个整体部件，阀与阀之间的距离较小，既省空间又耐高压，特别适用于海上平台的油气井.
常规采油树及套管头配套装置
海上平台采油树的分类:
2. 按生产井类别和完井生产方式，可分为自喷井、电潜泵井、气举井、螺杆泵井和注水井、气井的采油树等
2. 井口中的关键零部件; 3. 我公司在渤海油田使用的部分产品; 三. 井口装置的安装及维护保养 1. 井口的安装 2. 井口的维护保养四. 井口工具的使用方法
井口头装置
井口头装置:
井口装置是表层套管的最上端和油管头之间连接的所有固定组件。它以套管四通为主体，连接控制阀门和悬挂封隔机构等（悬挂套管和油管、隔离、控制各环形空间和连接并支撑采油树）
常规采油树及套管头配套装置
单油管采油树:
单油管采油树安装在单油管完井的井口装置上，除了有分体式和整体式之分外，它还有单翼和双翼之分。根据井的种类或油井生产方式的差别，可用阀门及短节组成不同型式的单油管采油树，而其连接方式可以是法兰式、螺纹式或卡箍式。

KQ65-35-70采油树说明书

KQ65-35、KQ65-70抗硫采气树使用说明书一、技术标准：KQ65-35、65-70抗硫采气树严格按照API spec6A标准、SY/T5127-2002 《井口装置和采油树规范》以及Q/ZC701-1999设计制造。

二、结构特点1.主要技术参数见附表KQ65-35、65-70采气树主要技术参数2.结构特点：2.1 所有部件均采用API和石油标准法兰连接。

2.2 闸阀采用平板阀。

2.3节流器采用针形阀，而不是固定孔径的油嘴，部件均经抗硫化氢处理。

2.4 KQ65-35、65-70抗硫采气树通过转换法兰与套管头相连。

2.5 KQ65-35、KQ65-70抗硫采气树主要由底法兰、上法兰、平板闸阀、针阀、小四通、截止阀、缓冲器、压力表等零部件组成（见下图）。

KQ65-35、65-70抗硫采气井口装置示意图3.KQ系列抗硫采气树装置的特点：3.1全部承压件均采用优质合金钢锻件，在高压下工作安全可靠。

3.2所有主要零、部件均采用抗硫化氢材料，通过特殊热处理技术使零件具有良好的力学性能，产品具备抗H2S应力腐蚀DD级能力。

3.3 V形密封圈材料采用聚四氟乙烯，O形密封圈采用氟橡胶保证了密封元件抗硫化氢腐蚀的要求。

整个采油树内腔密封可靠，使钻、采油气工程的环保效应得到最大的体现。

3.4闸阀采用平板阀，克服了沿用已久的强制密封楔形闸阀开关力矩大的弱点，减轻了井场工人的劳动强度。

闸板及阀座容易拆换；闸板为整体式，可双向使用以增加服役寿命；闸板全浮动设计，阀门开关后回转1/4圈，防止阀杆常久受力耐增加阀门寿命；推力轴承负荷能力大，开关力矩小。

阀体与阀盖间采用垫环密封螺柱连接，使密封更可靠；阀杆具有倒密封功能，可以带压换阀杆盘根，增加了井场工作环境的安全性能；阀板、阀座上喷有硬质合金，使之更耐磨、耐腐、耐冲刷。

充分保证使用控制元件的安全性。

3.5油管挂连接扣型为：3 1/2″UPTBG母扣配有3 1/2″UPTBG 公扣转2 7/8″UPTBG公扣的转换短节，使得采气队更加灵活的实施采气作业油管组合。

《采气树基础知识》课件

树体
主要由钢制组件构成，包括管线、挂杆和连接件等。
树顶设施
一般由气体分离系统、压缩系统和流量计等组成。
地下管线
将天然气输送到工厂或城市供气站等地方。
采气树的工作原理
气水分离
采气树的主要作用是将混合物中的天然气和水分离，一般通过置换和冲刷的方式实现。
气体压缩和净化
将分离出来的天然气进行压缩和净化，以便更好地输送和使用。
采气树基础知识
本课件旨在介绍采气树的基本结构和工作原理，以及它们在油田、城市燃气和工业领域的应用。
什么是采气回收？
采气回收是一种油藏开发技术，旨在利用地下油气资源的同时回收其中的天然气。通过采气树，可以将地下开采出来的混合物中的油气分离，对气体进行处理，然后输送到需要使用的地方。
采气树的结构和组成
采气树的优缺点分析
优点
缺点
• 可以同时开采油气资源 • 节能环保，符合现代化能源开发的要求 • 提高了天然气利用率，减少了浪费
• 采气树建设和维护成本高 • 对技术和设备要求高 • 依赖于天然气市场和地下油气资源
但是采气树仍然具有良好的发展前景，未来将会有越来越多的应用场景。
采气树案例分析
采气树在油田的应用
在石油开采中，采气回收技术已经广泛应用，成为提高油气开采率和油田采气能力的重要手段。
采气树在城市燃气ห้องสมุดไป่ตู้应用
采气树可以为城市燃气等领域的天然气生产提供效益和可靠性。
采气树在工业领域的应用
采气树可以用于冶金、化工、玻璃等工业领域中，减少浪费、优化工艺、提高产能。
结论
1 总结
2 展望
采气回收技术是一种优秀的地下油气资源开采方式。

石油开采业的工艺流程与设备选择

钻井设备功能：钻井、取芯、测井、固井等
钻井设备类型：旋转钻井、冲击钻井、振动钻井等
钻井设备选择因素：地质条件、钻井深度、钻井速度等
钻井设备发展趋势：自动化、智能化、环保化等
抽油机：用于抽取地下石油，提高采油效率注水泵：用于向油井内注入水，提高油井压力，增加采油量输油管道：用于输送石油，减少运输成本储油罐：用于储存石油，保证石油供应稳定
汇报人：
完井：安装井口设备，确保石油和天然气的稳定输出
采油：通过抽油机、电潜泵等设备将石油和天然气从地下抽取到地面
油气分离：将石油和天然气进行分离，以便于后续的处理和运输
钻井：在预定位置钻井，获取地下油气资源
完井：安装井口设备，确保油气资源的稳定输出
采气：通过抽油机、气举等方式将油气资源提取到地面
汇报人：
Part One
Part Two
钻井前的准备工作：包括地质勘探、井位选择、钻井设
计等
钻井过程：包括钻头选择、钻井速度控制、钻井液管理等
钻井后的处理：包括井口封堵、井筒清洗、井
口测试等
钻井设备的选择：根据钻井深度、地质条件等因素选择合适的油和天然气的流动
油气分离：将采出的油气进行分离，得到纯净的油气产品
输送：将分离后的油气产品通过管道或车辆输送到目的地
采出水的来源：油井、气井、水井等
处理后的采出水用途：回注、排放、再利用等
添加标题
添加标题
添加标题
添加标题
采出水的处理方法：物理法、化学法、生物法等
采出水处理设备的选择：根据处理方法和处理量等因素选择合适的设备
采气树的作用：控制气流，防
止气井出砂

采气树结构
采气树结构
1-测压闸门 2-针型闸门 3-油管闸门 4-总闸门 5-套管闸门
严格地讲，采气树是指井口装置中油管头以上的部分。

主要由总闸门、四通、油管闸门、针型阀、测压闸门、套管闸门组成，它是进行开、关井，调节压力、气量，循环压井，下压力计测压和测量井口压力等作业的主要装置。

采气树共有11个闸门，包括1个测压闸门、2个油管闸门、2个针型闸门、2个总闸门和4个套管闸门。

各部分的作用如下所示。

套管阀门：测套压、套管采气、气举；
小四通：采气、放喷或压井；
测压阀门：不停产进行下压力计测压、取样，接油压表测油压；油管闸门：开关井（油管采气）；
针型阀（针阀）：调节气井压力和产量；
总闸门：一般2个，处于开启状态。
