人防工程供电方案设计说明(2篇)
第1篇一、项目背景随着我国城市化进程的加快，人防工程作为城市安全的重要组成部分，其供电系统的可靠性、安全性及稳定性要求越来越高。
人防工程供电系统设计应充分考虑其特殊性和重要性，确保在紧急情况下能够为人员疏散、物资储备和战时作战提供稳定的电力保障。
本设计说明旨在对人防工程供电方案进行详细阐述，为设计人员提供参考。
二、设计原则1. 安全可靠：确保供电系统在正常和紧急情况下均能稳定运行，满足人防工程的使用需求。
2. 经济合理：在保证供电系统安全可靠的前提下，尽量降低建设成本，提高经济效益。
3. 智能化：采用先进技术，实现供电系统的自动化、智能化管理。
4. 可扩展性：设计应具备一定的可扩展性，以适应未来人防工程规模的扩大。
5. 环保节能：选用环保节能的设备，降低能耗，减少对环境的影响。
三、供电系统组成1. 电力输入系统：包括电源进线、配电室、变压器等。
2. 电力输出系统：包括低压配电系统、应急照明系统、通风系统、消防系统等。
3. 监测与控制系统：包括电力监测、故障诊断、远程控制等。
四、供电系统设计1. 电力输入系统设计（1）电源进线：根据人防工程所在地的电力供应情况，选择合适的电源进线方式，如高压进线或低压进线。
（2）配电室：配电室应满足以下要求：- 位置选择：靠近人防工程主体结构，便于施工和运维。
- 尺寸：根据人防工程规模和用电需求确定。
- 设备配置：配备必要的开关、保护装置、电缆桥架等。
（3）变压器：根据人防工程用电负荷，选择合适的变压器容量和台数。
2. 电力输出系统设计（1）低压配电系统：采用单母线分段供电，每段母线配备相应数量的出线开关，实现供电的灵活性和可靠性。
（2）应急照明系统：应急照明系统应满足以下要求：- 照明时间：满足战时和紧急情况下的照明需求。
- 照明范围：覆盖人防工程内部所有区域。
- 照明亮度：满足应急情况下的人员疏散、物资储备和作战需求。
（3）通风系统：通风系统应满足以下要求：- 通风量：根据人防工程内部面积和人员密度确定。

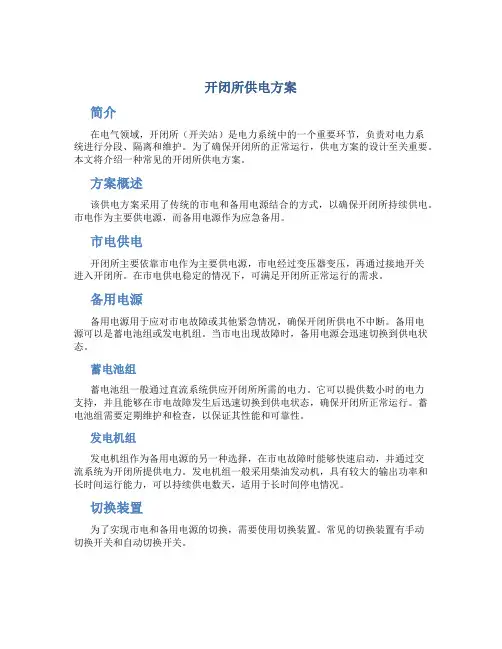

开闭所供电方案
开闭所供电方案简介在电气领域，开闭所（开关站）是电力系统中的一个重要环节，负责对电力系统进行分段、隔离和维护。
为了确保开闭所的正常运行，供电方案的设计至关重要。
本文将介绍一种常见的开闭所供电方案。
方案概述该供电方案采用了传统的市电和备用电源结合的方式，以确保开闭所持续供电。
市电作为主要供电源，而备用电源作为应急备用。
市电供电开闭所主要依靠市电作为主要供电源，市电经过变压器变压，再通过接地开关进入开闭所。
在市电供电稳定的情况下，可满足开闭所正常运行的需求。
备用电源备用电源用于应对市电故障或其他紧急情况，确保开闭所供电不中断。
备用电源可以是蓄电池组或发电机组。
当市电出现故障时，备用电源会迅速切换到供电状态。
蓄电池组蓄电池组一般通过直流系统供应开闭所所需的电力。
它可以提供数小时的电力支持，并且能够在市电故障发生后迅速切换到供电状态，确保开闭所正常运行。
蓄电池组需要定期维护和检查，以保证其性能和可靠性。
发电机组发电机组作为备用电源的另一种选择，在市电故障时能够快速启动，并通过交流系统为开闭所提供电力。
发电机组一般采用柴油发动机，具有较大的输出功率和长时间运行能力，可以持续供电数天，适用于长时间停电情况。
切换装置为了实现市电和备用电源的切换，需要使用切换装置。
常见的切换装置有手动切换开关和自动切换开关。
手动切换开关手动切换开关需要由操作人员手动进行切换。
当市电故障时，操作人员需要手动将切换开关拨到备用电源位置，使备用电源为开闭所供电。
手动切换开关的切换过程相对较慢，需要操作人员及时响应并进行切换。
自动切换开关自动切换开关能够自动感知市电故障，并自动将备用电源切换到供电状态。
自动切换开关的切换速度较快，能够在市电故障发生后的短时间内将备用电源接入开闭所。
自动切换开关减少了人工操作的需求，提高了开闭所的供电可靠性。
总结开闭所供电方案是确保开闭所正常运行的重要保障。
本文介绍了以市电为主要供电源，并配备备用电源的方案。
某医院电气方案说明
强电设计1.设计依照《建筑设计防火规范》 GB50016-2014《供配电系统设计规范》GB50052-2009《低压配电设计规范》 GB50054-2011《通用用电设施配电设计规范》GB50055-2011《电力工程电缆设计规范》GB50217-2007《建筑照明设计标准》 GB50034-2013《民用建筑电气设计规范》JGJ16 -2008《医疗建筑电气设计规范》JGJ312-2013建筑、给排水及空调通风等专业供给的设计条件。
2.设计范围：空调换力配电系统、照明系统、接地保护及安全举措。
3.负荷等级（1）手术室设施及其照明用电为一级负荷中特别重要负荷。
（2）内镜检查室；医疗用电设施；公共走道照明；应急照明为一级负荷（3）其余均为三级负荷。
4.供电电源本地区照明、空调通风、医疗设施等用电由楼层总配电箱或地下一层变配电所低压出线柜引来，所实用电设施电压等级为380V/220V。
5.计量在强电井总配电箱处设计量表计比较明、空调、医疗设施等用电负荷进行分项计量。
6.配电系统：本改造地区低压配电干线由强电井总配电箱引出经桥架穿管引到尾端设施。
应急照明、医疗用电设施、走道照明等由两路电源加尾端自切。
手术室用电由双电源+柴油发电机供电外，还需增设 UPS不中断电源。
7.配电线路敷设应急照明干线采纳矿物绝缘电力电缆敷设，支线采纳低烟无卤阻燃耐火型铜芯聚录乙烯绝缘导线，管线明敷时，穿拥有防火涂层的金属管或金属桥架敷设；暗敷时，混凝土保护层不小于 30mm。
其余照明、空调换力设施干线采纳无卤低烟绝缘电力电缆穿金属管或金属桥架敷设，配电支线采纳铜芯聚乙烯绝缘导线，穿镀锌钢管在楼板内或吊顶内敷设。
8.接地保护及安全举措（1）本工程低压配电系统的接地型式为 TN-S 系统。
手术室为局部 IT 系统，采纳专用配电箱，配电箱内设置隔绝变压器，隔绝变压器双侧不设过载保护，需设高温绕组监控及绝缘监督装置。
（2）本工程接地形式利用原配电保护接地方式。
宁波某看守所双回路供电及配电房建设项目项目建议书
报告编号：xx—ZX09XJ 某看守所双回路供电及配电房建设项目项目建议书二零零九年七月十七日报告编号：xxxx—ZX09XJ 某看守所双回路供电及配电房建设项目项目建议书单位负责人：xx审核人：xx项目负责人：xxx编写人：xxx目录第一章概述 (4)1.1项目概况 (4)1.2拟建项目地点 (4)1.3项目实施单位 (4)1.4项目总造价 (4)1.5项目建设期限 (4)1.6项目建设主要内容 (4)1.7项目设计的原则与依据 (4)宁波市城市规划管理技术规定 (5)第二章项目基本情况 (5)2.1气象、气候特征 (5)2.2项目建设地点论证 (6)2.3 道路交通条件 (6)2.4 地质条件 (7)第三章项目提出的背景和必要性 (7)3.1 项目申请单位基本情况介绍 (7)3.2项目建设的必要性 (8)第四章项目建设的选址及工程建设条件 (10)4.1 项目建设的地址 (10)浙江省宁波市某区看守所监所内。
(10)4.2 工程建设条件 (10)第五章项目建设规模和建设方案 (10)5.1建设规模 (10)5.2 建设方案 (11)第六章安全施工细则 (12)第七章环境影响评价 (12)7.1 编制依据 (12)7.2 污染环境因素分析 (13)7.3 环境保护措施 (14)第八章项目组织、项目实施进度及项目管理 (15)8.1 项目组织 (15)8.3 项目管理 (16)第九章投资估算与资金筹措 (16)9.1 编制范围 (16)9.1.1、建设范围： (16)9.2 投资估算依据 (17)9.3 建设投资估算 (17)9.4 资金筹措 (19)第十章招投标方案 (19)10.1 评标原则 (19)10.2 评标纪律 (20)10.3 评标标准 (20)10.4 招投标方案 (20)第十一章财务及社会效益评价 (22)11.1 财务评价 (22)11.2 社会效益评价 (22)第十二章结论与建议` (24)第一章概述1.1项目概况：浙江省宁波市某区看守所为重要政府用户，而目前其为单电源供电，为提高供电可靠性需增加10KV供电线路。
XXX拘留所方案
目录一、安保技防系统概述 (1)1.1XXX拘留所建筑概况 (1)1.2设计思想与原则 (1)1.3系统设计依据 (2)二、闭路电视监控系统 (3)2.1用户需求分析 (3)2.2监控点的布置 (3)2.3系统设备的选型 (5)2.4闭路电视监控系统的设计 (13)三、在押人员报告系统 (14)3.1用户需求分析 (14)3.2对讲点的分布 (15)3.3系统设备选型 (15)3.4设计方案 (19)四、周界防范系统 (20)4.1用户需求分析 (20)4.2设备分布 (21)4.3设备选型 (21)4.4方案设计 (25)一、安保技防系统概述安全防范系统是针对刑事犯罪分子狡猾诡秘、预谋冒险、凶狠残暴、不择手段、伺机突发作案、难以预测的特点，运用现代科学进行预防犯罪的重要手段，以达到防逃、防劫狱、防打架斗殴、防潜伏作案和防智能化作案的目的。
由于《治安管理处罚法》颁布与实施，各地区的拘留所配套设施的建设正逐步完善，因此安全防范系统是拘留所建筑智能化系统的重要内容。
考虑到拘留所的性质与规模，对于其技术要求应有别于看守所的规范要求。
监控系统、周界控制系统、在押人员报告系统、（电化教育）等4个系统为是基本系统。
因此，我们在设计方案之前，有必要对XXX 拘留所的建筑布局和各区域功能深入了解并作简要的分析。
1.1XXX拘留所建筑概况XXX拘留所是一座以高标准设计和建造的综合性建筑群，总建筑面积万平方米。
XXX拘留所内共有16间监房.1.2设计思想与原则实用性、可靠性、先进性、可扩充性，是系统规划设计的主要思想，针对系统的要求，规划设计中遵循智能化、模块化、标准化原则。
1.2.1智能化整个系统管理中心为核心，采用网络式管理，实现联动、联网与集成，充分体现了系统的智能化。
1.2.2模块化整个系统中能用的设备均为模块设计，系统的结构上也遵循了这一原则，这样系统层次分明，符合系统的可扩展性和国家标准工艺流程，便于使用、维护及系统扩容。
看守所建筑电气设计探讨
看 守 所 （Detentionhouse) ，是 羁 押 依 法 被 逮 捕 、刑 事 拘 留 的 犯 罪 嫌 疑 人 、被 告 人 和 留 所 服 刑 罪 犯 （以 下 统 称 在 押 人 员 ） 的 机 关 。看 守 所 建 筑 根 据 看 守 所 工 作 环 节 和 建 筑 功 能 ，应 分 为 监 区 、行 政 办 公 区 、留 所 服 刑 罪 犯 劳 动 区 和 武 警 营 房 区 。
6 变配电房设置
根 据 建 筑 平 面 布 局 和 用 电 负 荷 的 分 布 情 况 ，在 总 平 面 中 部 干 警 办 公 区 内 设 置 两 个 室 外 变 电 所 ，每 个 变 电 所 设 置 设 2 台 1 6 0 0 k V A 变 压 器 （T R 1 ~ 4 ) ，其 中 T R 1 及 T R 2 两 台 变 压 器 相 互 联 络 ，T R 3 及 T R 4 两 台 变 压 器 相 互 联 络 ，低 压 侧 主 接 线 采 用 单 母 线 分 段 方 式 。并 在 每 个 变 电 所 设 置 一 台 柴 油 发 电 机 ( 主 用 功 率 1 5 0 0 kW / 1 8 7 5 k V A ，备 用 功 率 1 6 5 0 kW / 2 0 6 0 k V A ) ，当 市 电 停 电 时 应 急 发 电 机 组 应 能 在 3 0 s 内 自 起 动 及 供 电 ，维 持 一 级 、 二 级 负 荷 用 电 ，市 电 恢 复 时 发 电 机 组 自 动 退 出 运 行 ，并 将 负 荷 转移至正常供电系统。
5 用电负荷指标
此 项 目 冬 天 采 用 热 水 地 面 辐 射 供 暖 系 统 ，热源由市政热 源 本 项 目 的 热 力 站 换 热 提 供 ；夏 天 则 在 个 别 房 间 设 置 分 体 空
看守所电气设计论文
看守所电气设计论文【摘要】本文介绍了看守所的强电及弱电的设计内容，其中一些特殊做法，需要同行们注意。
其一警卫照明及技术防范系统用电按一级负荷设计。
其二各种管线尽量暗敷。
其三明装电气设备安装牢靠并做防护措施。
其四各种技术防范措施齐全。
技防只是看守所安全防范的一个组成部分，要保障根本安全，还需与人防、物防有机结合。
1.前言看守所是羁押依法被逮捕，刑事拘留的犯罪嫌疑人，被告人和留所服刑罪犯的机关。
看守所根据建筑功能分为监区，行政办公区，留所服刑罪犯劳动区，和武警营房区。
其中监区是看守所核心区，监区周围设有围墙及岗楼，内设监室，室外活动场，禁闭监室，在押人员伙房，储藏室，图书室，浴室，医务室，看守民警值班室，管教办公室，谈话室，技术控制室等。
2.用电负荷等级及供配电系统：依据《看守所建筑设计规范》JGJ127-2000[1】要求，看守所动力照明应采用双路三相供电，只能一路供电时应自备发电机组。
由于看守所一般建设在远离市区的地方，建设地一般只有一路供电电源，因此必须设置自备柴油发电机组。
发电机房及变配电室应设置在监区以外。
依据建标139-2010[2】及《工业与民用配电设计手册》第三版，确定围墙岗楼，监区，劳动区，大门，值班室等处的警卫照明，行政区，武警营房区的主要通道及重要房间照明，高压电网等用电，以及看守所各技术防范系统用电（包括监控，通讯，周界，门禁，警报，应急指挥等系统）为一级负荷，其余一般照明，空调等用电为三级负荷。
其中看守所各技术防范系统用电为保证断电转换时间要求，采取在机房设置双电源加不间断电源UPS供电方式，供电时间一般不小于90分钟。
3.照明系统看守所照明设计有其特殊性，依据JGJ127-2000，监室照明在巡视窗一侧安装射灯，高度不得小于3M，照度不得小于75LX.为避免在押人员破坏，灯具需安装安全防护罩。
监室灯具开关由警察值班室统一管理。
监区走廊设置应急照明，应急照明采用集中蓄电池EPS供电，应急时间90分钟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某看守所
方案说明（电气部分）
设总：
审定：
审核：
校对：
设计：2006年10月23日
十、电气
10.1设计依据及范围
（1）设计依据
（a）总设计师编制的方案；
（b）土建专业所提的平面布置图；
（c）其他公用专业所提的用电资料；
（d）GBJ 16-87 建筑设计防火规范（修订本）；
（e）GB50045-95高层民用建筑设计防火规范；
（f）GB50116-98火灾自动报警系统设计规范；
（h）GB50057-94（2000版）建筑物防雷设计规范；
（i）JGJ/T 16-92民用建筑电气设计规范；
（2）设计范围
（a）10kV变电所设计；
（b）各单体建筑物供配电系统设计；
（c）各单体建筑物照明及防雷接地系统设计；
（d）火灾自动报警及联动控制系统设计；
（e）区域电气系统设计；
（g）弱电监控系统设计
10.2供电设计
（1）负荷性质及负荷计算
（a）负荷性质
根据有关标准，本区块内的建筑物均属多层住宅建筑，其消防水泵、防排烟风机、应急照明、消防报警用电设备、生活水泵、电梯用电等均属一、二级负荷，其余用电均属三级负荷。
（b）负荷计算
方案1（设中央空调）：
按需要系数法进行计算，其计算结果如下：（详见下表）
计算表格省去
方案2（不设中央空调）：
计算表格省去
（2）供电电源和电压
本工程的供电电压为10kV，所需电源引自设于附近的10kV开闭所，开闭所位置由当地供电部门提供。
（3）供电系统
根据当地供电情况，本工程拟采取一路10KV电源供电，电源可引自附近10kV 开闭站，以电缆埋地方式进入预审楼一层的10kV高压环网室，再由环网室向变电所提供10kV电源。
另外，为保证一、二级负荷用电的可靠性，本工程设有自备柴油发电机组，机房设于建筑物地下一层内。
大楼内消防用电等一级负荷均采用两路电源同时供电，配电末端设置双电源自动切换箱。
两路低压电源分别引自两台不同的变压器低压母线，变压器低压母线侧设置母联开关，平时常开，当一段低压母线失电时，低压母联手动合闸，母联开关和两侧低压电源总开关之间设置联锁，以防止变压器并列运行。
（4）配变电所
根据建筑物布置情况、负荷计算及负荷分配情况，在预审楼一层内设置一处公用变电所，其内共设置两台1000kVA变压器。
变电所主要设备选型为： 10kV 配电柜选用HXGN型环网柜，内置SF6型负荷开关，变压器选用SCB9型干式变压器，低压配电装置选用MNX（E）型组合式开关柜，内装CW1、CM1等低压断路器。
（5）保护和计量
变电所10kV进线均设置负荷开关保护，变压器供电回路设置负荷开关加熔断器保护。
变电所10kV母线设有专用10kV计量柜，集中计量。
变电所内要求动力负荷相对集中，并设置分类分区低压计量表，以便供电局分类记费及物业内部考核之用。
（6）控制与信号
本工程10kV开关柜采用电动弹簧操作机构，操作电源采用AC220V。
低压主
开关采用电动控制，小回路空气开关一般采用手动控制。
（7）功率因数补偿方式
本工程采用功率因数补偿的方式为：在变电所集中设置低压电容器补偿屏，对无功作自动补偿，要求补偿后的平均功率因数达0.9以上。
补偿电容器总容量为1000kvar。
（8）区域供电线路和户外照明
-10型，变电所进线高压电缆引自区块内的10kV开闭所高压电缆采用YJV
22
（区域外线路由供电局负责敷设），区块内的高压电缆采用在电缆沟内或直埋地敷设的方式。
-1型电缆埋地敷设，室外道路照室外低压配电线路及照明线路均采用YJV
22
明选用与环境相适应的路灯和庭园灯，光源采用节能型气体放电灯。
灯具控制采用时间、光照相结合的方式，以利于节约电能。
（9）过电压和接地
10kV母线上均设置10kV避雷器，以防雷电波侵入。
另外，为防止雷电波通过电源线路对计算机及相关的弱电设备造成危害，本次设计采取分级保护、逐级泄流的原则，在相应变电所的低压母线处安装放电电流较大的一级电源防雷器；在重要楼层或重要设备电源的进线处加装二级或三级电源防雷器，要求两级电源防雷器之间的距离大于15m。
低压系统采用TN-S接地系统，各变压器低压侧中性点直接接地，变电所内所有不带电的设备金属外壳均须可靠接地，接地装置采用建筑物的基础内钢筋作综合接地体，接地电阻不大于1 。
大楼内所有电气设备的不带电金属外壳均应可靠接地，电气竖井内敷设专用的接地干线（扁钢），本建筑物要求设置总等电位联结和局部等电位联结。
10.3配电设计
（1）配电电压和配电系统
本工程内的用电负荷均为低压负荷，供电电压为220/380V。
对大容量的用电设备采用放射式供电，一般小容量的用电负荷采用分区分类树干式供电。
消防用电（消防泵、消防风机、消防自动报警及联动控制系统、防火卷帘门等）等重要负荷均采用双电源供电，在末端设置双电源自动切换箱。
（2）配电设备选型
一般低压配电箱均采用QDB型配电箱和组合式插座箱，在电梯机房、泵房等
负荷集中的场所采用QGBD型配电柜。
在动力站房、电气管道井安装的配电箱选用明装型号，其他场所的配电箱、插座箱一般选用嵌墙安装的型号。
在一些较潮湿的场所，电气设备保护开关一般采用漏电保护开关。
（3）导线、电缆的选择和敷设
建筑物内的配电干线一般选用阻燃型低压交联电缆、插接式封闭母线，消防设备配电干线一般选用耐热型和耐火电缆供电。
配电干线一般在电缆桥架或专用电气管道井内明敷，配电支线一般选用阻燃型铜芯绝缘导线穿KBG管暗敷。
10.4照明及住宅设计
（1）照明电压和照明系统
各场所的照明电源均引自相应的变电所或配电间，采用分区树干式的供电方式，照明电源的电压为220/380V。
各场所照度按有关国家标准设计，主要场所的照度如下所示：
电梯厅 50Lx
办公室 300Lx
楼梯、走道 20Lx
监房 100Lx
拘留所 100Lx
餐厅 150Lx
（2）照明设备选型及控制
在办公、预审用房、动力站房等基本上采用荧光灯（要求采用电子整流器）作光源，在走道、楼梯间等公用场所则以节能灯为主要光源，监房里采用工厂灯。
照明配电箱选用QDB型。
场外、广场等一些有装饰要求的场所，则适当配以装饰灯具。
照明根据不同的场所和使用功能分别采用集中或分散控制方式。
（3）应急照明
主要设备机房、变电所、消防泵房等场所的公用照明和应急照明均采用双电源切换箱供电，正常与备用电源引自不同的变压器，并在上述各场所的主要出入口均按规范规定设置带镉镍电池的应急疏散指示灯，镉镍电池放电时间应不小于1h。
（4）线路选择与敷设
照明干线选用插接式封闭母线或阻燃型低压交联电缆，在电气竖井内明装，照明支线选用阻燃型铜芯绝缘导线穿KBG管暗敷，有吊顶的场所可以在吊顶内明
敷，至应急照明灯具的线路则须用ZR-BV-105型导线穿钢管在实体内暗敷，照明配电箱在电气竖井内明装，在其他场所内一般为暗装，所有照明灯开关、插座均暗装。
10.5自动控制及自动调节
（1）水泵控制
本建筑物地下室的潜水泵采用自动控制，集水坑高水位时潜水泵自动开泵，到达低水位时自动停泵，溢水位时有声光报警。
生活水泵采用变频控制。
（2）消防设备的控制
消防泵、防火卷帘门、防排烟风机等消防设备均为手动控制和消防联动控制。
手动控制可在就地及消防控制室两地控制，联动控制在消防篇内详述。
10.6建筑物的防雷保护
（1）防雷等级
根据自然条件、当地雷电日数、建筑物的高度和重要程度，区块内各大楼均按二类防雷建筑物考虑设防。
（2）防雷措施
设计中采用在屋顶女儿墙上设置避雷带，屋面上按二类防雷建筑要求设置不大于10m×10m的避雷网格以防直击雷。
要求建筑外墙上的栏杆、金属门窗等较大金属物通过予埋铁与防雷装置相连，此外要求建筑物内所有竖向金属管道及金属物体等均应与均压环焊接连通。
利用柱子内钢筋作接地引下线、基础内钢筋作综合接地体，构成整个防雷接地系统。
为防止雷电波的侵入，进入建筑物的各种线路和金属管道均采用全线埋地引入，并在入户处将电缆的金属外皮、金属管道与接地装置可靠连接。
10.7弱电监控系统
本方案是依照如下标准与规范进行设计的：
《安全防范工程程序与要求》GA/T75-94；
《入侵探测器通用技术条件》GB10408. 1-89；
《防盗报警控制器通用技术条件》GB/2663-90；
《磁开关入侵探测器》GB15209-94；
《安全防范系统通用图形符号》GA/T74-94；
《报警图像有线传输装置》GB/T1667-1996；
《安全防范工程费用概预算编制办法》GA/T 70-94；
《民用建筑电气设计规范》JGJ/T16-92。
