第36讲 电子成像技术
光学显微及电子成像ppt课件

MRC: Magnification, Resolution, Contrast
2
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益
History of Light Microscopy
18
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益
Basic Configuration: Inverted Microscope(倒置显微镜)
inverted microscope for fluorescence microscopy(倒
11
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益
What is objective?
Objective: the optical element that gathers(收集) light from the object being observed and focuses the light rays to produce a real image(实像). named because it is usually the lens that is closest to the object
How image becomes magnified in microscope?
17
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益
《电子显微技术》PPT课件

整理ppt
4
透镜的放大倍数
物距u 、像距 v 、焦距 f
11 1 uv f
放大倍数M 可以表示为:
相距一定时,放大倍率M随 f 增大而降低
调节物距或者相距时,放大倍率M随之变化。
整理ppt
5
最小分辨率
由于光的衍射,使得由物平面内的点O1 、 O2 在象平面 形成一B1 、 B2圆斑(Airy斑)。若O1 、 O2靠得太近, 过分重叠,图象就模糊不清。
整理ppt
27
磁透镜结构剖面图
整理ppt
28
透镜使电子会聚的原理
O
A
C
O’
z
电子在磁透镜中的运动轨迹
整理ppt
29
整理ppt
30
所有从O点出发的电子类似的轨迹运动,在v一定时,当 轨迹与轴的角度很小时,电子会聚在O’点(O)的象。
α
α
O
物
象 物
O’ 象
a
b
平行光轴电子束经透镜成象的情况;a ~ b 为磁场
dn0s.6in10.N 6A 11 2
d 指物镜能够分开两个点之间的最短距离,称为物 镜的分辨本领或分辨能力;
λ为入射光的波长;
n为透镜周围介质的折射率
α为物镜的半孔径角
NA为数值孔径
整理ppt
9
dn0s.6in10.N 6A 11 2
对于可见光的波长在390~770nm之间, 光学显微镜其最小的分辨能力为0.2μm
最大放大倍数
1000×
百万倍
最佳分辨率
200nm
0.2nm
工作介质
空气、油浸
真空
试样
光片、薄片
薄膜
医学成像技术PPT课件

超声诊断仪的基本结构 超声诊断仪的基本结构包括:探头、显示器、基本电路 超声诊断仪的类型 A型超声诊断仪(幅度显示) M型超声诊断仪(运动显示) B型超声诊断仪(切面显示) 彩色多普勒超声诊断仪
第二节 医学成像技术的比较
应从各个不同角度全面分析成像系统的优缺点,并指明其临床适用范围。 一、电磁波透射成像的分析 用透射方法成像时,需考虑的主要因素:分辨力、衰减。 从分辨力的角度考虑:用于成像的辐射波的波长至少应小于1.0cm 从衰减的角度考虑:若衰减过大,则很难检测到透过人体 的射线;若衰减过小,则不能得到对比清晰的图像。
夏志勋 深圳大学生物医学工程重点实验室
第二节 超声波的基本性质
超声波的概念
超声波具有波长(λ)、频率(f) 和传播速度(c) c= λ· f
超声诊断使用的频率范围: 2 ~ 20MHz
医学超声成像技术 超声波的基本性质
夏志勋 深圳大学生物医学工程重点实验室
(1)方向性好。超声波频率很高,方向性相对较强,当超声 波发生体压电晶体的直径尺寸远大于超声波波长时,则晶体所 产生的超声波就类似于光的特性。 (2)能量高。动能与速度的平方成正比,频率与速度成正比 。因此能量与频率的平方成正比。 (3)传播特性。具有几何声学等特点, 传播过程中能发生反射,折射,散射, 绕射等现象。 (4)穿透能力。声波在各种媒质中传 播时,媒质要吸收掉它的一部分能量, 随着传播路程的增加,声波的强度会逐 渐减弱。
现代医学成像按其信息载体可分为以下几种基本类型: (1)X线成像:测量穿过人体组织、器官后的X线强度; (2)磁共振成像:测量人体组织中同类元素原子核的磁共振信号; (3)核素成像:测量放射性药物在体内放射出的γ射线; (4)超声成像:测量人体组织、器官对超声的反射波或透射波; (5)光学成像:直接利用光学及电视技术,观察人体器官形态; (6)红外、微波成像:测量体表的红外信号和体内的微波辐射信号。
光电子成像_走向新的世纪

第22卷 第1期2002年2月北京理工大学学报Jour nal o f Beijing I nstitute of T echno lo gy V ol.22 N o.1F eb.2002 文章编号:1001-0645(2002)01-0001-12光电子成像:走向新的世纪周立伟(北京理工大学光电工程系,北京 100081)摘 要:半个世纪以来,光电子成像(主要包括微光成像和热成像)技术取得了惊人的发展,显示出极为辉煌的前景.在微光成像技术方面,发展了一代、二代和三代直视像增强技术,真空和固体微光摄像技术及光子计数成像技术;在热成像技术方面,发展了致冷型一代、二代和三代热成像技术和非致冷型列阵热成像技术.回顾光电子成像技术自1930年以来的进展,展望新世纪中微光四代像增强技术、新型微光摄像技术和先进的焦平面(F PA )和非致冷型热成像技术的发展.关键词:光电子成像;微光成像;热成像;像增强器;光子计数成像中图分类号:T N 223;T N 215 文献标识码:APhotoelectronic Imaging :Towards the New CenturyZHOU Li-w ei(Dept .o f Optical Engineer ing ,Beijing Institute o f T echno log y ,Beijing 100081,China )Abstract :Over half a century ,photoelectronic imag ing w hich consists m ainly o f lo w -lig ht-level imaging and therm al imag ing ,has made marked prog ress ,and demo nstr ated brilliant prospects .In the area o f low -light-lev el imaging,image intensification technique of the fir st,second and third g eneratio n,v acuum and solid state imag ing pickup,as w ell as photon co unting im aging sy s-tems have successiv ely m ade their appearance .In the area of thermal imaging ,cooled m atr ix therm al imaging techniques o f the first ,seco nd ,and third g eneratio n ,and therm al imag ing w ith uncooled m atrices hav e made their advances.T he pr esent paper r eview s the photoelectr onic imag-ing technique since the 1930's and gives its pro spects concerning developm ents in the new century on low -light -level image intensification o f the fo urth generation ,on new low -lig ht -level imagingpickup techniques as w ell as o n advanced focal plane array (FPA)and uncooled thermal im ag ing.Key words :photoelectronic imaging;lo w -lig ht-level imaging;ther mal im aging ;image intensifi-er;photo n counting imaging收稿日期:20011227作者简介:周立伟(1932-),男,教授,博士生导师,中国工程院院士. “光电子成像”(photoelectronic imag ing )是将入射电磁辐射进行转换和增强以取得可供观察、记录、传输、存储等技术和器件的泛称.光电子成像是以光子、光电子作为信息载体,研究图像转换、增强、接收、传输、处理、显示及存储等物理过程的一门综合性学科.它的发展历史,如果自1931年制作出红外光阴极和1934年G .Holst 红外变像管算起,已经有70年了.70年来,光电子成像技术取得了惊人的发展,显示出辉煌的前景.光电子成像扩展了人眼的视觉,它一方面借助于图像的转换和增强以更有效地利用可见光或不可见的电磁辐射,克服眼睛作为辐射探测器的局限;另一方面借助于电视摄像,并通过传输、存储以及图像处理等手段克服眼睛在时间、空间以及特征辩识上的局限.光电子成像器件均含有一个转换或增强入射辐射的光电发射体(或探测器),其工作波段自X 射线、紫外、可见光直至红外,并可设计在不同条件下工作:如强光或极低微光、瞬时超高速摄影或长时间积累等.这样,人眼所见到的图像包含了肉眼所不能察觉或难以察觉的图像信息.由此可见,光电子成像技术克服了人眼在极低照度及有限光谱响应下的限制.光电子成像始于20世纪30年代,1926年电子透镜与1931年红外光阴极的发明揭开了光电子成像的序幕.1934年在德国,第一只主动红外变像管问世.它利用光子-电子转换原理,使银氧铯光阴极接受红外辐射,由光子转变为电子,再通过荧光屏使电子转换为光子,得到人眼能察觉的图像.它在第二次世界大战和朝鲜战争的夜战中得到了应用.但是,主动红外夜视有暴露自身目标的缺点.人们想到从二个方向发展:一是利用夜天自然微光,即研究被动微光夜视技术(像增强技术、微光摄像技术和光子计数技术)使微弱照度下的目标成为可见;另一是利用红外波段3~5 m 和8~14 m 两个大气窗口,利用物体本身的热辐射,研究被动红外热成像技术使热目标可见.但在20世纪四、五十年代,具体的技术途径是不清楚的.近70年来,光电子成像技术取得了惊人的发展,显示出极为辉煌的前景.其原因大概可归纳为3点:对黑暗的征服,透过烟雾、水汽,可在极微弱光线下不借助照明观察景物,或利用景物本身的热辐射获得图像信息.这两者构成了夜视领域中极为重要的微光图像增强技术与红外热成像技术.由于军事上的需要,使得作为光电子成像技术的重要组成部分——夜视技术得到迅猛发展.对娱乐完美的向往,广播电视与未来家庭影院的发展有赖于高清晰度、高信噪比的电视摄像管的发展,而“图像信息”的获取与处理是现代文明社会发展的标志之一.对视觉的开拓,如记录超快速现象(ns ,ps ,fs),捕捉和增强 射线、X 射线、紫外、红外、亚毫米等非可见辐射图像,对它们进行探测、识别与处理.因此,光电子成像器件在国防、工业、医学、核物理学与天文学上获得广泛的应用,具有很强的生命力.作者在本文中将对20世纪发展起来的光电子成像技术——微光成像技术、成像光子计数技术和红外热成像技术作一简单的回顾,并对新世纪光电子成像的发展作一展望.1 直视微光成像技术[1]微光成像利用夜间自然弱光或低照度下的反射辐射,通过光电、电光转换及增强措施,使景物转换为可见光图像.人在白天自然光下有相当强的视觉探测能力,能分辨约0.15mrad 的高对比度目标.但在光照度低于10-1lx 的微光条件下,人眼视觉细胞的灵敏度、分辨力、响应速度均下降,只能够分辨15m rad 以上的目标.通常,微光成像技术在输入端采用具有比人眼视觉高得多的量子效率、宽得多的光谱响应和快得多的响应速度的光敏面,并进行光电、电光转换与增强,从而可提供足够的图像亮度,供人眼观察或其它记录装置处理.作为微光成像技术的一个重要部分,直视微光像增强技术的发展经历了三代的历程.所谓“直视微光像增强技术”,是指景物的极微弱的辐射投射到成像器件的光敏面上,产生光电子或光生载流子,经过电子光学系统聚焦到荧光屏上,显示出被增强的、人眼直接可视的图像,如像增强器等,主要用在夜视上.20世纪50年代中期,对可见光敏感的高灵敏度三碱光阴极以及传输图像的纤维光学面板的出现,加上同心球电子光学系统,使60年代初诞生了以纤维光学面板作为输入、输出窗的三级级联耦合的像增强器,称为第一代微光像增强器(或称一代管).第一代微光像增强器于60年代在微光观察镜、瞄准镜以及远距离夜间观察装置上应用,70年代初已完成标准化工作.一代管的性能典型值为:光阴极灵敏度为250 A /lm ;850nm 处的辐射灵敏度为20mA /W ;亮度增益为2×104~3×104cd ・m -2・lx -1;分辨力为25~32lp/m m;畸变为17%.三级级联耦合的像增强器如图1所示.图1 第一代三级纤维光学耦合级联微光像增强器Fig.1 Firs t gener ation low -light-level im age in tensifierw ith three cascade fiber-optics cou pling三级级联的一代管在低照度下应用具有增益2北京理工大学学报第22卷 高、成像清晰、不用照明源等优点;但太重太笨、防强光能力差.为了克服这一缺点,人们经过多年探索,于20世纪70年代初研制成功了能实现电子倍增的二维元件——微通道板(M CP).它由上百万个紧密排列的空芯通道管组成,通道芯径间距约12 m ,长径比为40~60.通道板的两个端面镀镍,构成输入和输出电极.通道的内壁具有较高的二次发射系数,入射到通道的初始电子在电场作用下使激发出来的二次电子依次倍增,从而在输出端获得很高的增益.单片M CP 能将电子倍增到103倍以上.由于MCP 具有高电流饱和特性,故能抑制强光目标干扰.利用微通道板的像管称为第二代像增强器(二代管).它有二种聚焦形式:一是锐聚焦,它类似通常的纤维光学输入、输出窗的单级一代管——静电聚焦像管,但在像管的荧光屏前安置一微通道板,称为二代倒像管;二是近贴聚焦,微通道板被贴近放置在光阴极与荧光屏之间,荧光屏通常制在纤维光学面板或光纤扭像器上,称为二代薄片管.从性能上比较,二代倒像管的像质要更好一些,但二代薄片管更短、更小.二代管的商用水平典型值为光阴极灵敏度250~300 A/lm ,850nm 处的辐射灵敏度20m A/W,亮度增益为5000( 18/ 18)~17000( 25/ 25)cd ・m -2・lx -1,分辨力为30~32lp /m m .与三级级联一代管相比,二代管的优点是体积小、长度仅是级联一代管的1/5~1/3,质量轻,畸变小,能防强光和自动亮度控制.因此,自问世以来发展很快,部分已取代三级级联一代管.图2示出了二代薄片管结构示意图.图2 二代薄片管Fig.2 Second generation low -light-level w afer tub e上述一代管和二代管所用的Na 2KSb(Cs)光阴极是常规的光阴极.对于这样的光阴极,电子从价带逸出到真空形成光电发射所需的最小能量为电子亲和势与禁带宽度之和,被称为正电子亲和势(PEA )光阴极.1965年,Scheer 和Van Laar 发现,对简并掺杂型GaAs 表面进行处理,使真空能级位于体中导带底之下,电子亲和势为零或负值,便得到负电子亲和势(NEA )光阴极.这种NEA 光阴极的灵敏度很高,大部分光谱区都比S-1,S-20光阴极要高许多倍;在近红外波段有很高的响应,量子效率比S-1光阴极高几十倍,暗电流仅是S -1光阴极的1‰.第三代像增强器(三代管)是在二代薄片管的基础上,将Na 2KSb (Cs)多碱光阴极置换为负电子亲和势GaAs 光阴极.三代管性能的典型值为:GaA s 光阴极灵敏度为800~1300 A /lm ,800nm 处的辐射灵敏度为100mA /W,亮度增益为1×104cd ・m -2・lx -1,分辨力为28~36lp/m m.第三代像增强器具有高灵敏度、高分辨力、宽光谱响应、高传递特性和长寿命等优点,故自20世纪80年代初不少技术发达国家竞相研制.到80年代中期,美国装备了三代管的航空驾驶员夜视成像系统(ANVIS )和AN /PVS 7夜视眼镜.将A NVIS (三代管)和AN/PVS-5夜视眼镜(二代管)比较,在10-3lx 夜间照度下,视距约提高50%[2,3].应该指出,制作三代管需要超高真空技术、表面物理技术、大面积高质量的单晶和复杂的外延生长技术,难度是相当大的,因而像管的价格也相当昂贵.有没有可能在二代管的各部件如光阴极、微通道板、荧光屏以及结构上挖掘潜力,改进性能,从而大幅度提高二代管水平,增大观察视距呢?答案是肯定的.经过不断地努力,人们在二代光阴极(S-20,S -20VR ,S -20ER ,S -25)的基础上,通过阴极薄膜生长光电流监控技术和测反射比法相结合制作光阴极,使二代管光阴极的灵敏度有大幅度提高.二代半(2+)像管的光阴极的灵敏度可达到450 A/lm,超二代管光阴极的灵敏度可达600~800 A /lm [4,5].这样的光阴极被称为Super S-25,图3示出了S-25,超S-25和GaAs 光阴极的光谱响应曲线.图4示出了超二代管和三代管的光谱信噪比.减小噪声的途径,可以通过增大M CP 的开口面积比,提高电子首次撞击的二次发射系数以及撞击它的倍增过程的统计特性,开口面积比可以增大到80%以上.此外,在通道输入端涂上高二次发射系数的材料(M gO ,CaI,KBr 等),也可以降低噪声因数.超二代管的上3 第1期周立伟:光电子成像:走向新的世纪述改进大大地改善了像管输出信噪比.用超二代管的系统当时视距仅比用标准三代管的少10%~20%,而费(用)效(率)比也比标准的三代管好.图5示出了超二代管与三代管的结构.从外形上很难看出它们之间的区别,但它们的光阴极是完全不同的,且三代管的微通道板入射端有一层离子壁垒.图3 S-25(二代)、超S-25(超二代)和GaAs (三代)光阴极的光谱响应Fig.3 S pectral respons e for S -25,su per S-25an dGaAs photocathodes图4 三代和超二代的光谱信噪比Fig .4 S pectr al signal to noise ratio of th e 3rdgen.and su per 2nd gen.为了进一步解决像管在极低照度下的应用问题,出现了杂交管的方案[6](见图6),它是以二代薄片管、三代管作为第1级,一代管作为第2级相耦合的组合式像管.它的优点是可以获得很高的增益,并有可能减小微通道板的增益以寻求信噪比与增益之间的最佳折衷,而分辨力比二代薄片管仅下降10%.这一方案充分运用不同像管各自的优点,使增益和信噪比充分发挥出来. 在实际应用中,常采用使像管选通的方案(见图7)[7].一个选通管是在保持正常工作的高电压的同图5 超二代与三代像增强器的比较Fig.5 A comparison betw een super 2nd gen.an d 3rdgen.image intensifier s图6 三代与一代耦合的杂交管Fig .6 A hybr id im age tube composed of a 3rd gen .tubecoupled w ith a 1s t gen.tub e图7 选通管Fig.7 Gated image tube4北京理工大学学报第22卷 时,在选通电极上加一低的电压,使光阴极电流截止而实现选通.这种像管实际上是像增强器与快速电光快门的组合,它的特点是大大扩大了器件的动态范围,并具有抗模糊和捕捉快速事件的附加优点.一个选通单级一代管可将原来的动态范围(10-3~10-1lx)提高2个数量级(10-3~10lx);而一个选通杂交管的动态范围则能提高4个数量级(由10-6~1lx到10-6~105lx).对于直视微光像增强器,一代、二代、三代以及杂交管能解决在夜间观察1km以内的目标问题,可以根据不同的需要进行选择,在尺寸、质量和局部亮度控制并不十分重要的场合,一代管通常优于二代管.由于二代管小而轻,能防强光并有自动亮度控制,通常用于夜视头盔、夜视瞄准镜中.杂交管通常优于二代倒像管和薄片管,与三级级联的一代管相当.但其质量轻、尺寸小并有局部亮度控制.三代管的性能较一代、二代有很大的提高,视距在10-4lx 下为二代管的1.5~2.0倍,但工艺复杂,价格昂贵.从近10年的进展来看,三代管的发展非常迅速,是值得注意的动向.表1给出了各代像管的性能比较;表2给出了各代成像部件的特点及其优缺点比较.关于20世纪90年代以前的像管的发展可以参阅文献[1].表1 各代微光像增强器的性能比较Tab.1 Comparison of perf ormance of variousgenerations of LLL image intensifiers 代名灵敏度/( A lm-1)分辨力/(lp mm-1)信噪比(10-4lx)寿命/h价格/$二代240~350321420002200超二代500~70040~5521100002700高性能超二代700~80060~6422150003200三代800~10004014~21100003500高性能三代1300~240045~6421~25150005500表2 各代微光像增强器优缺点的比较Tab.2 Merits f or various generations of LLL image intensif iers像增强器成像部件性能结构优点缺点第一代微光像增强器(一代管)光阴极:多碱S-25;电子光学:锐聚焦;荧光屏:P20,P31光阴极灵敏度:250~350 A/lm;分辨力:25~30lp/m m纤维光学面板输入窗、纤维光学面板输出窗、三级级联耦合增益高、成像清晰太重太笨、防强光能力差第二代微光像增强器(二代管)光阴极:多碱S-25;电子光学: 锐聚焦, 近贴聚焦;电子倍增器:微通道板(M CP);荧光屏:P20,P31光阴极灵敏度:225~300 A/lm;分辨力:30~32lp/mm;信噪比:14.0纤维光学面板输入窗、纤维光学面板输出窗(对二代倒像管)、纤维光学扭像器输出窗(对二代薄片管)、单级像增强器体积小、长度仅是一代管的1/5~1/3,质量小,畸变小,能防强光和自动亮度控制噪声较大,灵敏度尚不够高第三代微光像增强器(标准三代管)光阴极:负电子亲和势(NEA)GaAs;电子光学:近贴聚焦;电子倍增器:高质量微通道板(M CP);荧光屏:P20,P31光阴极灵敏度:800~1300 A/lm;分辨力:30~36lp/mm;信噪比:14.5蓝宝石输入窗、纤维光学扭像器输出窗(三代薄片管)、单级像增强器,与二代薄片管可兼容高灵敏度、高分辨力、宽光谱响应,高传递特性和长寿命,大小、长度同二代管,质量小,畸变小,能防强光和自动亮度控制制作需要超高真空技术、表面物理技术、大面积高质量的单晶和复杂的外延生长技术,难度大,价格昂贵超二代微光像增强器(超二代管)光阴极:多碱S-25;电子光学:近贴聚焦;电子倍增器:改进的微通道板(M CP);荧光屏:P20,P31光阴极灵敏度:450~600 A/lm(对Ⅱ+代),600~800 A/lm(对超二代);分辨力:36lp/mm;信噪比:16.0同二代薄片管同二代薄片管,但光阴极灵敏度和分辨力都有提高,噪声减小,输出信噪比高,费(用)效(率)比较标准三代管要好一些.制作光阴极利用薄膜生长光电流监控技术和测反射比法相结合,工艺复杂.5 第1期周立伟:光电子成像:走向新的世纪2 微光摄像技术[8]作为间接观察的微光摄像技术,由于军事、天文学与航空航天科学的需要,近30年来得到了极大的发展.微光摄像通常采用视频信号输出,因而可以实现远距离多点同时观察,观察者不必进入危险的侦察区;通过电路的信息处理,可以增强图像对比度;通过改变扫描速度,根据不同观察条件的要求变更积累时间,可获得最适宜的视觉增益.这一系列优点使它形成一个新的技术领域,获得了广泛应用.微光摄像器件有二种:真空摄像器件和固体摄像器件.真空摄像器件如硅增强靶管(SIT)和分流直像管(Isocon),在SIT上耦合一像增强管,成为ISIT,它可在极低光度下工作,分辨力达700TVL;若在Isocon上耦合一像增强管,则可应用于10-5~10-6lx极低照度的场合,分辩力达1000T VL.近20年来,真空摄像器件受到了固体摄像器件的巨大挑战,以致它几乎被挤出了微光摄像领域.固体摄像器件通常指电荷耦合器件(CCD).但一般的CCD摄像系统,只能在1lx以上的景物照度下才能工作.解决微光摄像的方案之一是将像增强管耦合到CCD上即像增强CCD(ICCD).耦合的方式通常有纤维光锥耦合或将图像缩小再与纤维光学面板耦合两种,使图像尺寸与CCD幅面相适应.图8中的ICCD是纤维光锥耦合的像增强CCD.表3给出了不同的二代管与CCD耦合形成的ICCD的性能.图8 像增强CCDFig.8 Image tube coupled w ith CCD(ICCD)一般像增强CCD可用于景物照度低于10-4lx 的场合.若再在像管内加选通,景物照度的动态范围可达10-5~103lx.利用CCD进行微光摄像的另一个方案是将CCD作为电子图像探测器直接置于像管内取代荧光屏,构成电子轰击CCD(EBCCD)摄像管[9].它是以电子直接轰击CCD,CCD提供视频信号.通常采用背面轰击CCD灵敏面的途径,以避免在集成的M OS电路的绝缘层中的能量损失与充电效应.背面轰击的CCD要进行减薄,以便获得高分辨力、高探测效率和高稳定性.EBCCD可在景物照度10-4~10-5lx下工作,分辨力为500TV L.EBC-CD的优点是高增益、低噪声、高分辨力,可以在很暗的状态下工作,甚至可以记录单个光子.缺点是工艺复杂,要将CCD封装在管内后制作光阴极,装架困难,且要求封装在管子中的CCD与光阴极制造工艺相兼容,排气温度不能太高,从而限制了光阴极的灵敏度.在微光摄像领域,真空摄像器件如SIT和Isoco n与固体摄像器件如ICCD之争十分激烈.就成像CCD而言,还有像增强CCD(ICCD)、背照明CCD(BCCD)和电子轰击CCD(EBCCD)之争.尽管从目前看,微光真空摄像器件处于较困难的境地,但一旦新的靶面出现,将会有新的突破,胜负尚未可预期.但无论如何,器件的固体化或真空与固体结合是大势所趋.表3 与不同的二代管耦合的像增强CCD的性能Tab.3 Perf ormance of IC CDs coupled with diff erent2nd gen.image intensif iers与CC D耦合的管型光学直径/mm增益/(cd m-2 lx-1)分辨力 /TVL 一代18~4030~300450~800二代12~40100~10000400~500S HD-3T M12~253000~10000500~600XD-4TM12~187000~15000500~900杂交管 18~25100000~300000400~500 取决于CC D的类型; 杂交管包含1个一代管,其上耦合1个二代管,或SDH-3T M高性能超二代管,或XD-4T M高性能超二代管3 光子成像计数探测技术[10]一个光子成像计数探测系统必须具有3个重要特征: 探测单个光子或带电粒子的能力; 空间分辨能力; 实时成像与随之的图像分析的能力.它在天文学、高能物理、光谱学与空间科学中获得广泛的应用.实际上,光子成像计数探测技术是天文电子照相技术和微光摄像技术的进一步发展.目前广泛应用的有3种主要的光子成像计数探测系统.前2种类似ICCD与EBCCD,这里就不细述了.第3种是直接电子读出成像M CP探测系统,它与EBCCD的差异是具有高分辨力的电子读出系6北京理工大学学报第22卷 统,是目前研究的热点.读出系统分为二大类: 模拟读出系统,即被检测的光电子决定于电荷比或电子定时技术; 分离的像素探测系统,即由M CP 输出的电荷被收集到精确的列阵或分离的电极上.在光子成像计数系统中,通常MCP 有二块堆积(Chevron 结构)、三块堆积(Z 形结构)与弯曲通道(C 板)结构,使由光阴极逸出的电子在通道内多次倍增.M CP 探测电子读出系统多种多样,典型的有位置灵敏器件(PSD)和多阳极微通道列阵(M A-MA ).位置灵敏器件(PSD)对电子所在的位置进行探测时,具有以下优点: 不需要外围扫描电路,故能实现装置的简单化; 无盲区,能进行连续检测; 不受射线形状的影响.二维PSD 的表面有4个电极,一对电极在x 方向,另一对电极在y 方向.电子入射到PSD 表面任一位置时,在x 和y 坐标就有一个一定的且是唯一的信号与其对应.PSD 输出信号的正、负和大小是此电子云斑在坐标中位置的函数.图9 一种多阳极微通道列阵(M AM A)探测器系统的工作原理Fig.9 Operational diagram of the detector s ystem fora multi-anode microchannel array(M AM A)图9示出了一种多阳极微通道列阵(MAM A)探测器系统,探测器列阵被安置于C 形微通道板输出端构成近贴聚焦,此探测器为成像多阳极微通道列阵.目前有二种阳极列阵,一种列阵像素数360×1024,像素尺寸25 m ×25 m,列阵有效面积为9.0mm ×25.6m m;另一种列阵像素数2048×2048,像素尺寸25 m ×25 m ,列阵有效面积为51.2m m ×51.2m m.由此阳极列阵探测与测量单光子事件所产生的电子云的位置,然后,阳极电极所收集的电荷被高速放大器与识别线路放大与成形.近10年来,光子成像计数探测系统的发展彻底地改变了原来天文电子像管的工作方式,使天文星空探测大大地迈进了一步.4 红外热成像技术[11,12]红外热成像技术实质上是一种波长转换技术,即把红外辐射能转换为可视图像的技术.它利用景物自身各部分辐射的差异获得图像的细节.通常采用3~5 m 和8~14 m 两个波段,这是由大气透红外性质和目标自身辐射所决定的.这种热成像技术既克服了主动红外夜视需要依靠人工热辐射,并由此产生容易自我暴露的缺点,又克服了被动微光夜视完全依赖于环境自然光和无光不能成像的缺点.红外热成像仪器和系统具有穿透烟、尘、雾、雪以及识别伪装的能力,不受战场上强光、眩光干扰而致盲,可以进行远距离、全天候观察.这些特点使它特别适合于军事应用.正因为如此,一些技术发达的国家,特别是美、英、法、俄等国竞相研究热成像技术,以巨大的物力、人力进行开发,发展十分迅速.红外热成像技术可分为致冷和非致冷两种类型.前者又有一代、二代、三代之分,后者为非致冷阵列热电探测器,被称为第四代.第一代红外热成像系统主要由红外探测器(含致冷器)、光机扫描器、信号处理电路和视频显示器组成.图10示出了最简单的第一代热成像系统的工作原理图.图10 第一代热成像系统的工作原理示意图Fig.10 S chematic d iagram show ing the w orkin g prin cipleof firs t gen.th ermal imaging sys tem红外探测器通常有铟锑(InSb )和碲镉汞(CM T )器件,目前广泛发展的是高性能多元CMT探测器,器件元数已高达60元、120元和180元.多元CM T 器件不但提高了探测度,还可以增大视场,提高分辨力和信噪比,并可在3~5 m 或8~14 m 两个大气窗口波段下工作.20世纪80年代初,一种7 第1期周立伟:光电子成像:走向新的世纪。
电子成像原理

电子成像原理
电子成像是指利用电子技术将物体的影像转化为电子信号,并通过电子设备显示出来的一种成像技术。
其原理基于光电效应和电子传输技术。
电子成像的原理主要包括以下几个步骤:
1. 光电转换:首先,光线通过透镜或其他光学元件聚焦到光电转换的夫琅禾费电子倍增管(Photomultiplier Tube,PMT)或者光电二极管(Photodiode)等器件上。
光电转换器件内的光敏材料会受到光的能量激发,产生光电子。
2. 入射电子转换:光电子会经过加速电场的作用,进一步转化为入射电子。
入射电子被聚束系统聚焦成一束细且平行的电子束。
3. 电子传输:入射电子束经过一系列的聚焦透镜和磁场聚束装置,按照一定的轨道进行传输。
这些透镜和磁场聚束装置的功能是调节电子束的路径,使其能够准确扫描物体表面。
4. 信号采集与处理:在电子束扫描物体表面的过程中,入射电子会与物体表面发生相互作用,产生散射电子。
散射电子的信息被探测器接收,并转换为电信号。
5. 数字化与显示:采集到的电信号经过放大、放大、滤波等处理后,被转换为数字化的信号。
这些数字信号经过编码和压缩等处理,最终通过显示屏或其他图像显示设备展示出来。
通过以上步骤,电子成像实现了物体影像的转换、传输与显示。
电子成像技术广泛应用于电子显微镜、电子望远镜、电视摄像机、数码相机等领域。

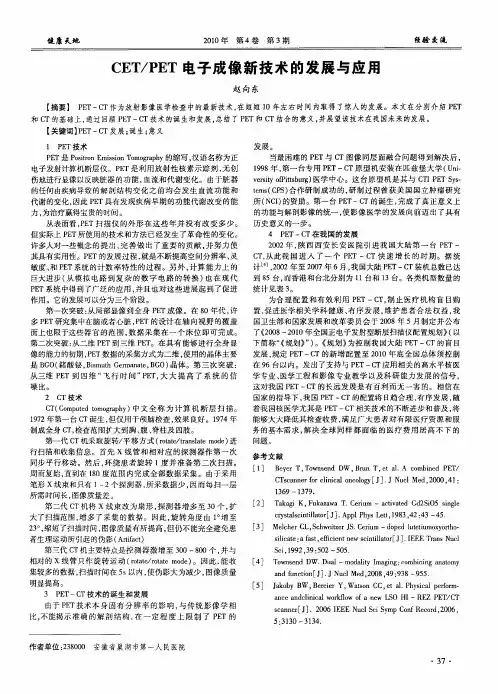

CET/PET电子成像新技术的发展与应用

sanrJ . 06IE ul c Sm of eo ,06 cne[] 2 0 EN cSi y pC n R cr 20 , E d
5: 30 —31 4. 31 3
作 者单 位 :3 00 安 徽 省巢 湖 市 第 一人 民 医院 28 0
・
3 ・ 7
到8 5台, 而香港和台北分别为 1 1台和 1 3台。各类机型数量的 统 计见 表 3 。 为合 理 配 置 和 有 效 利 用 P T—C , 止 医 疗 机 构 盲 目购 E T制 置, 促进医学相关学科健康 、 有序发 展, 维护患者合法权 益, 我 国卫生 部 和 国家 发 展 和 改 革 委员 会 于 20 0 8年 5月 制 定 并 公 布 了{0 8— 00年全国正 电子发射型断层扫描仪配置规划》 以 20 2 1 ( 下简称“ 规划》 ) 规划》 《 ” 。《 为控制我 国大陆 P T—C E T的盲 目 发展 , 定 P T—C 的新 增 配 置 至 2 1 底 全 国 总 体 须 控 制 规 E T 00年 在9 6台以 内 。发 出 了支 持 与 P T—C 用 相 关 的高 水 平 核 医 E T应
电成像处理解释

电成像处理解释全文共四篇示例,供读者参考第一篇示例:电成像处理是利用计算机技术对数字信号进行处理,将图象信号转换为数字信号进行处理,并通过处理技术实现对图像的增强、修复和改变。
电成像处理技术在医学影像、遥感、安全监控、图像识别等领域具有广泛的应用。
电成像处理的基本原理是利用数字信号处理技朻把原始图象信号转换为数字形式,进而利用数字信号处理技术对图象进行处理、改进和分析。
电成像处理的的基本流程主要包括图像的采集、预处理、特征提取、分类识别和输出等环节。
在图像采集阶段,通过传感器感受到的光或其他电磁信号,转换成数字信号并存储在计算机内存中。
在预处理阶段,对采集到的图象信号进行去噪、增强、锐化等处理,以提高图象的质量和清晰度。
在特征提取阶段,通过对预处理后的图象进行边缘检测、纹理分析、特征提取等技术,以确定图象的各种特征,为后续处理提供数据基础。
在分类识别阶段,利用机器学习、模式识别等技术对图象进行分类和识别,识别出图象中的目标或特征。
将经过处理的图象信号输出,进行显示、存储、传输等后续处理。
电成像处理技术的发展,使得图象处理变得更加精确、高效和自动化。
在医学影像方面,电成像处理技术可以帮助医生准确诊断疾病,提高医疗水平。
在安全监控领域,电成像处理技术可以实现对监控视频的实时分析和识别,提高安全保障水平。
在图像识别领域,电成像处理技术可以实现对图象中目标的精确识别和分类,提高自动识别的准确性和速度。
电成像处理技术还可以通过图象融合、图象重建、图象压缩等处理方式,实现对不同类型的图象进行处理和改进。
在航空航天领域,利用电成像处理技术可以对卫星图象进行融合、重建,提高卫星图像的分辨率和准确性;在农业领域,利用电成像处理技术可以对农作物图象进行分析和处理,实现农作物的生长监测和病虫害检测。
电成像处理技术在多个领域具有重要的应用价值,通过不断的技术创新和研究,电成像处理技术将会在图象处理领域扮演更为重要的角色,为人类的生产和生活带来更多的便利和效益。
扫描成像PPT学习教案

三、扫描探测器的工作原理
1、光子或电子探测器
(1)光电探测器
左图为放映电影时应用光电 转换来实现声音重放的一个装置 拍摄电影时的配音,是把声音信 号转换为光信号,用明暗不同的 条纹记录在胶片边缘的声带上。
在放映电影时,光源发出的 光通过移动的声带后发生了强弱 的变化,并被光电管所接收,光 电管把强弱变化的光相应地转变 为强弱变化的电流,经放大器放 大后,由扬声器放出声音。
第42页/共93页
一、电视摄像机基本构造
其结构大致可分为三部分:光学系统(主要 指镜头)、光电转换系统(主要指摄像管或固体摄 像器件)以及电路系统(主要指视频处理电路)。
光学系统相当于摄像机的眼睛,光电转换系统是 摄像机的核心,摄像管或固体摄像器件便是摄像机 的“心脏”。
第43页/共93页
二、电子扫描成像过程
R = Vs / φ
Vs :输出电压(V),φ:输入的电磁辐射能 (W)。 辐射能 探
测 电压 器
第9页/共93页
一、探测器主要性能参数
2、响应波长范围
光谱响应曲线:探测器的 响应率与入射辐射的波长之 R 间的关系曲线。
峰值波长:最大响应峰所
对应的波长λp。
λc1
截止波长:响应率下降到 峰λλcc值22,。的探一测半器时的所使在用的波波长长λλcc1—1、
第38页/共93页
电子扫描成像的基本原理是:物体反射光经 透镜聚焦后,进入摄像管,摄像管把得到的影像 转换成电信号,用超短波无线电传送出去,以接 收天线电信号进入显像管,通过显像管在荧光屏 上重显影像,或者是用磁带记录下来。现代电视 摄像机是电子扫描成像的典型代表。
第39页/共93页
电视摄像机基本构造 电子扫描成像过程
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4. 发展趋势
现代雷达正在向小型化、轻型化和固态化方向发展,一部新型雷达的研 制成功,总是伴随着需要新工艺、新元器件和新材料的相应突破。
5. 中国雷达
中国的雷达技术从50年代初才开始发展起来。中国研制的雷达 已装备军队。中国已经研制成防空用的二坐标和三坐标警戒引导雷 达、地-空导弹制导雷达、远程导弹初始段靶场测量雷达和再入段 靶场测量与回收雷达。中国研制的大型雷达还用于观测中国和其他 国家发射的人造卫星。在民用方面,远洋轮船的导航和防撞雷达、 飞机场的航行管制雷达以及气象雷达等均已生产和应用。中国研制 成的机载合成孔径雷达已能获得大面积清晰的测绘地图。中国研制 的新一代雷达均已采用计算机或微处理器,并应用了中、大规模集 成电路的数字式信息处理技术,频率已扩展至毫米波段。
第36讲 电子成像技术
张凯 博士 教授 计算机科学技术系 电话:62380002 邮件:lifo@
一、什么是电子显微镜 二、什么是射电望远镜 三、射电望远镜简史和现状 四、雷达
一、什么是电子显微镜
1. 电子显微镜
电子显微镜(electron microscope),简称电镜,是使用电子来展示物件 的内部或表面的显微镜。
2. 发展历史
1931年,德国的M.诺尔和E.鲁斯卡,用冷阴极放电电子源和三个电子 透镜改装了一台高压示波器,并获得了放大十几倍的图像,发明的是透射 电镜,证实了电子显微镜放大成像的可能性。 1932年,经过鲁斯卡的改进,电子显微镜的分辨能力达到了50纳米, 约为当时光学显微镜分辨本领的十倍,突破了光学显微镜分辨极限,于是 电子显微镜开始受到人们的重视。 20世纪40年代,美国的希尔用消像散器补偿电子透镜的旋转不对称性, 使电子显微镜的分辨本领有了新的突破,逐步达到了现代水平。 20世纪70年代,透射式电子显微镜的分辨率约为0.3纳米(人眼的分辨 本领约为0.1毫米)。 1958年中国研制成功透射式电子显微镜,其分辨本领为3纳米,1979 年又制成分辨本领为0.3纳米的大型电子显微镜。现代世界上最好的透射 电子显微镜线分辨本领可达0.14纳米,可摄出某些分子像或原子像。
二、什么是射电望远镜
1. 射电望远镜
射电望远镜(radio telescope)是指观测和研究来自天体的射电 波的基本设备,可以测量天体射电的强度、频谱及偏振等量。包括收 集射电波的定向天线,放大射电信号的高灵敏度接收机,信息记录﹑ 处理和显示系统等。
2.基本原理
经典射电望远镜的基本原理和光学反射望远镜相似,投射来的电 磁波被一精确镜面反射后,同相到达公共焦点。用旋转抛物面作镜面 易于实现同相聚焦,因此,射电望远镜天线大多是抛物面。射频信号 功率首先在焦点处放大10~1000倍,并变换成较低频率(中频),然后 用电缆将其传送至控制室,在那里再进一步放大﹑检波,最后以适于 特定研究的方式进行记录﹑处理和显示。
3、我国的电望远镜
为实现跨越式发展,中国天文 界提出建造世界最大的500米口径 球面射电天文望远镜(FAST)。 它具有3项自主创新:利用贵州天 然的喀斯特洼坑作为台址;洼坑 内铺设数千块单元组成500米球冠 状主动反射面;采用轻型索拖动 机构和并联机器人,实现望远镜 接收机的高精度定位。全新的设 计思路,加之得天独厚的台址优 势,FAST突破了望远镜的百米工 程极限,开创了建造巨型射电望 远镜的新模式。
2. 雷达分类
雷达种类很多,可按多种方法分类:按定位方法可分为有源雷达、 半有源雷达和无源雷达。按装设地点可分为地面雷达、舰载雷达、航 空雷达、卫星雷达等。按辐射种类可分为脉冲雷达和连续波雷达。按 工作被长波段可分米波雷达、分米波雷达、厘米波雷达和其它波段雷 达。按用途可分为目标探测雷达、侦察雷达、武器控制雷达、飞行保 障雷达、气象雷达、导航雷达等。
美国新墨西哥州的综合孔径射电望远镜甚大天线阵
三、射电望远镜简史和现状
1. 射电望远镜历史 1931年美国新泽西州贝尔实验室的KG· 杨斯基发现:有一种每隔 23小时56分04秒出现最大值的无线电干扰。他经过仔细分析断言:这 是来自银河系中射电辐射。由此,杨斯基开创了用射电波研究天体的 新纪元。 1937年美国人G· 雷伯制造成功第一架抛物面型射电望远镜。它的 抛物面天线直径为9.45米,可测到了太阳以及其它一些天体发出的无 线电波。 1946年,英国曼彻斯特大学开始建造直径66.5米的固定抛物面射 电望远镜,1955年建成当时世界上最大的76米直径的可转抛物面射电 望远镜。与此同时,澳﹑美﹑苏﹑法﹑荷等国也竞相建造大小不同和 形式各异的早期射电望远镜。
FAST设计图和被选的基坑
四、雷达
1. 雷达
雷达概念形成于20世纪初。雷达是英文radar的音译,为Radio Detection And Ranging的缩写,意为无线电检测和测距,是利用微 波波段电磁波探测目标的电子设备。各种雷达的具体用途和结构不尽 相同,但基本形式是一致的,包括五个基本组成部分:发射机、发射 天线、接收机、接收天线以及显示器。还有电源设备、数据录取设备、 抗干扰设备等辅助设备。
2.现状与展望 今天射电的分辨率高于其它波段几千倍,能更清晰地揭示射电天 体的内核;综合孔径技术的研制成功使射电望远镜具备了方便的成像 能力,综合孔径射电望远镜相当于工作在射电波段的照相机。 把造价和效能结合起来考虑,今后直径100米那样的大射电望远镜 大概只能有少量增加,而单个中等孔径厘米波射电望远镜的用途越来 越少。主要单抛物面天线将更普遍地并入或扩大为甚长基线﹑连线干 涉仪和综合孔径系统工作。随著设计﹑工艺和校准技术的改进,将会 有更多﹑更精密的毫米波望远镜出现。综合孔径望远镜会得到发展以 期获得更大的空间﹑时间和频率覆盖。甚长基线干涉系统除了增加数 量外,预期最终将能利用定点卫星实现实时数据处理,大大提高,随 着低噪音天线设计方法的成熟,把综合孔径技术同甚长基线独立本振 干涉仪技术结合起来的甚长基线干涉仪网和干涉仪阵的试验,很可能 孕育出新一代的射电望远镜。
Thanks!
舰船雷达,球形雷达,汽车测速雷达
3. 雷达的历史
1842年多普勒(Christian Andreas Doppler)率先提出多普勒式雷达。 1904年侯斯美尔(Christian Hülsmeyer)发明电动镜(telemobiloscope), 利用无线电波回声探测的装置,防止海上船舶相撞。到1971年加拿大伊朱 卡等3人发明全息矩阵雷达,雷达在有条不紊的发展。70年代以后,电子 计算机和大规模数字集成电路等技术的出现,并应用到雷达上,使雷达性 能大大提高,同时减小了体积和重量,提高了可靠性。
60年代以来,相继建成的有美国国立射电天文台的42.7米﹑加 拿大的45.8米﹑澳大利亚的64米全可转抛物面﹑美国的直径 305米 固定球面﹑工作于厘米和分米波段的射电望远镜以及一批直径10 米左右的毫米波射电望远镜。1962年 Ryle 发明了综合孔径射电望 远镜并获得了1974年诺贝尔物理学奖。 20世纪50、60年代,随着射电技术的发展和提高,人们研究 成功了射电干涉仪,甚长基线干涉仪,综合孔径望远镜等新型的射 电望远镜射电干涉技术使人们能更有效地从噪音中提取有用的信号; 甚长基线干涉仪通常是相距上千公里的。几台射电望远镜作干涉仪 方式的观测,极大地提高了分辨率。 20世纪60年代末至70年代初,不仅建成了一批技术上成熟﹑ 有很高灵敏度和分辨率的综合孔径射电望远镜,还发明了有极高分 辨率的甚长基线干涉仪这种所谓现代射电望远镜。 上世纪80年代以来,欧洲的VLBI网﹑美国的VLBA阵﹑日本的 空间VLBI相继投入使用,这是新一代射电望远镜的代表,它们的 灵敏度﹑分辨率和观测波段上都大大超过了以往的望远镜。
