卷扬机安装施工方案
卷扬机安装施工方案
卷扬机安装施工方案卷扬机安装施工方案一、施工前准备工作1. 安全防护措施：准备好必要的安全防护设施，包括安全帽、安全绳、防滑鞋等，确保施工人员的人身安全。
2. 材料准备：根据设计要求，准备好所需的卷扬机及安装配件，如钢绳、吊杆、起重链条等。
3. 设备检查：对卷扬机设备进行检查，确保设备完好无损。
如有发现问题，及时进行维修和更换。
4. 工作区域清理：清理施工区域，确保施工过程中没有障碍物，以确保施工的顺利进行。
二、施工流程1. 确定安装位置：根据施工图纸，确定卷扬机的安装位置，并进行标记。
2. 安装基础桩：根据设计要求，在安装位置挖掘基础桩的孔洞，然后浇筑混凝土桩基。
3. 安装主机：安装好卷扬机主机，并用正确的方法将其固定在基础桩上，确保主机的稳定性。
4. 安装支撑架：根据设计要求，安装好卷扬机的支撑架，并用螺栓将其紧固在定位孔上。
5. 安装起重链条：将起重链条固定在卷扬机主机上，并根据需要进行调整，保证链条的张紧度。
6. 安装钢绳：将钢绳穿过卷筒和抱夹，然后通过起重链条固定在主机上，并进行调整，确保钢绳的张紧度和平衡性。
7. 连接电气系统：根据设备要求，将电缆连接到相应的控制器上，并进行电气系统的接线工作。
8. 调试和试运行：对安装完毕的卷扬机进行调试和试运行，确保设备的正常运转和安全可靠。
三、施工注意事项1. 施工期间要严格遵守安全操作规程，确保操作人员的人身安全。
2. 在操作过程中，要注意保护好设备，防止损坏。
3. 在安装基础桩时，要确保桩基的精确度和垂直度，以保证设备的稳定性。
4. 在安装起重链条和钢绳时，要注意张紧度的调整，保证设备的平衡性和安全可靠性。
5. 在进行电气系统接线工作时，要确保接线正确，防止电气故障和短路现象的发生。
6. 在试运行中，要注意设备的运行情况，及时发现并解决问题，确保设备的正常运转。
通过以上施工方案的实施，我们能够确保卷扬机的安装工作按照规范进行，并在施工过程中注重安全和质量的控制，以确保设备的正常运行和使用。
卷扬机施工方案

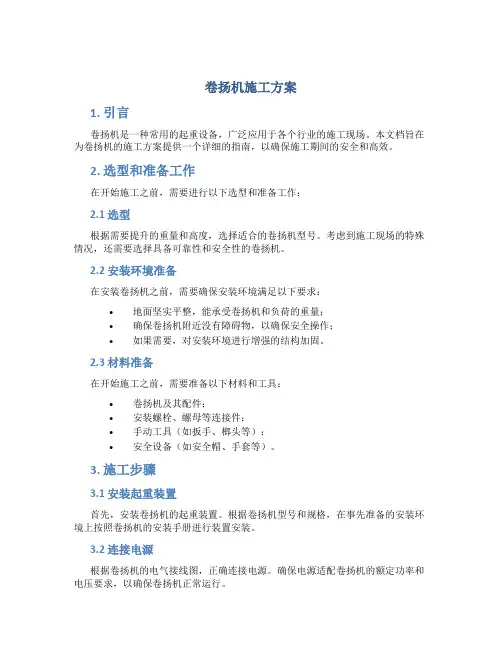

卷扬机施工方案1. 引言卷扬机是一种常用的起重设备，广泛应用于各个行业的施工现场。
本文档旨在为卷扬机的施工方案提供一个详细的指南，以确保施工期间的安全和高效。
2. 选型和准备工作在开始施工之前，需要进行以下选型和准备工作：2.1 选型根据需要提升的重量和高度，选择适合的卷扬机型号。
考虑到施工现场的特殊情况，还需要选择具备可靠性和安全性的卷扬机。
2.2 安装环境准备在安装卷扬机之前，需要确保安装环境满足以下要求：•地面坚实平整，能承受卷扬机和负荷的重量；•确保卷扬机附近没有障碍物，以确保安全操作；•如果需要，对安装环境进行增强的结构加固。
2.3 材料准备在开始施工之前，需要准备以下材料和工具：•卷扬机及其配件；•安装螺栓、螺母等连接件；•手动工具（如扳手、榔头等）；•安全设备（如安全帽、手套等）。
3. 施工步骤3.1 安装起重装置首先，安装卷扬机的起重装置。
根据卷扬机型号和规格，在事先准备的安装环境上按照卷扬机的安装手册进行装置安装。
3.2 连接电源根据卷扬机的电气接线图，正确连接电源。
确保电源适配卷扬机的额定功率和电压要求，以确保卷扬机正常运行。
3.3 安装控制系统根据卷扬机的控制系统图纸，安装控制系统。
确保所有控制器和开关正确连接，并进行必要的调试和测试，以确保控制系统正常运行和卷扬机的各项功能能够实现。
3.4 进行安全检查在启动卷扬机之前，进行必要的安全检查。
确保起重装置和电气系统的连接稳固可靠，没有松动或损坏的部分。
还需检查卷扬机的安全限位器、过载保护装置等安全设备是否正常工作。
3.5 进行试运行和测试在卷扬机安装完成后，进行试运行和测试。
通过控制系统，测试卷扬机的起升、下降、前进、后退等功能。
同时，测试安全设备的触发和保护功能。
3.6 编写施工验收报告在卷扬机施工完成后，根据实际情况编写施工验收报告。
报告中应包括安装过程中的关键步骤、问题及解决方案，以及试运行和测试的结果。
4. 安全注意事项在进行卷扬机施工过程中，需要注意以下安全事项：•穿戴适当的个人防护设备；•安装卷扬机时，确保起重装置牢固可靠；•在操作和调试过程中，遵守相关的操作规程和注意事项；•确保施工现场和周围环境的安全；•在试运行和测试过程中，确保周围人员远离施工区域。
卷扬机安装施工方案
卷扬机安装施工方案一、项目概述本施工方案适用于卷扬机的安装和调试，并旨在确保施工过程安全、高效、顺利进行。
卷扬机安装是一个复杂的工程，需要合理的规划和准确的操作，以确保设备正常运行。
二、安全措施1.施工人员必须穿戴符合要求的安全防护用品，包括安全帽、防护眼镜、手套等，并接受必要的培训。
2.施工现场必须设置明显的安全警示标志，确保周边人员知晓施工正在进行。
3.禁止未经授权人员进入施工现场，确保专业人员进行操作，并设置指定的入口和出口。
4.施工现场必须配备灭火器和急救设备，并确保设备处于有效状态。
三、施工准备1.根据卷扬机的型号和技术要求，准备所需的工具、设备和材料，包括扳手、起重机、电焊机、螺栓、电缆等。
2.组织相关人员进行技术交底，确保施工人员了解卷扬机的工作原理和操作方法。
3.查阅安全操作手册，了解卷扬机的安全规范和操作流程。
四、施工步骤1.现场勘测与准备a.根据卷扬机的安装位置和工作需求，进行现场勘测，确定合适的安装位置。
b.清理安装位置，确保场地平整，移除障碍物和杂物。
c.在安装位置标出参考线和固定点，以便后续施工操作。
2.设备安装a.使用起重机将卷扬机主体安装到预定位置，并确保固定牢固。
b.根据安装图纸和技术规范，安装卷扬机的附件，包括传动装置、控制盘等。
c.检查所有连接部位，确保紧固可靠，防止松动。
3.电气连接a.根据设备要求和电气图纸，进行电气连接，包括主电源、控制线路等。
b.检查接线端子的接触情况，确保良好的电气连接。
4.试运行与调试a.按照卷扬机的使用说明书，对设备进行试运行，检查设备的正常工作状态。
b.调试各种控制器和传感器，确保设备的各项功能正常。
c.检查设备运行过程中的各项参数，如速度、负载能力等，确保符合要求。
五、验收1.对安装完成的卷扬机进行全面检查，包括外观、固定件、电气连接等方面。
2.进行功能测试，确保设备按照设计要求正常运行。
3.根据相关标准和规范进行质量验收，确保设备符合要求。
卷扬机施工方案
卷扬机施工方案一、项目背景卷扬机是一种用于垂直运输重物的设备，广泛应用于建筑、工程、矿山等领域。
本文旨在提供一份卷扬机施工方案，以确保施工过程安全、高效进行。
二、施工前准备1. 设计方案确认：根据工程要求，确定卷扬机的型号、规格和技术参数，并与相关部门进行确认。
2. 施工人员培训：确保施工人员具备相关技能和知识，熟悉卷扬机的操作和安全规范。
3. 施工现场准备：清理施工现场，确保没有杂物和障碍物，为卷扬机的安装和调试做好准备。
三、施工流程1. 安装基础：根据设计方案，在施工现场进行基础的浇筑和固定，确保卷扬机的稳定性和安全性。
2. 安装主机：将卷扬机的主机部分安装到基础上，并进行固定和调整，确保主机的平稳运行。
3. 安装起重机构：根据设计方案，将起重机构安装到主机上，并进行调整和测试，确保起重机构的正常运行。
4. 安装控制系统：将控制系统安装到适当位置，并与主机和起重机构进行连接和调试，确保控制系统的正常操作。
5. 安装安全保护装置：根据相关标准要求，安装安全保护装置，如限位器、断电保护装置等，确保施工过程的安全性。
6. 调试和试运行：对卷扬机进行全面调试和试运行，确保各项功能正常，并进行必要的调整和修正。
四、施工安全措施1. 安全培训：在施工前，对施工人员进行安全培训，使其了解卷扬机的安全操作规程和应急处理措施。
2. 安全防护设施：在施工现场设置必要的安全防护设施，如警示标志、护栏等，确保施工人员和周围人员的安全。
3. 安全操作规范：施工人员必须按照操作规范进行操作，严禁超负荷使用卷扬机，确保施工过程的安全性。
4. 定期检查和维护：定期对卷扬机进行检查和维护，确保设备的正常运行和安全使用。
五、施工验收标准1. 设备功能：卷扬机的各项功能正常运行，能够满足设计要求和使用需求。
2. 安全性能：卷扬机的安全保护装置正常工作，能够有效保护施工人员和设备的安全。
3. 操作便捷性：卷扬机的操作简便明了，易于掌握和操作。
卷扬机施工方案
卷扬机施工方案引言概述：卷扬机是一种用于起重和运输重物的机械设备，广泛应用于建筑工地、港口码头、矿山等场所。
为了确保施工过程的安全和高效，制定一份完善的卷扬机施工方案至关重要。
本文将详细介绍卷扬机施工方案的五个部分，包括施工前的准备工作、卷扬机的选型和安装、施工中的操作规范、维护保养以及施工后的总结与改进。
一、施工前的准备工作：1.1 确定卷扬机使用的具体场所和工程要求：在施工前，首先需要明确卷扬机将被使用的具体场所和工程要求。
根据场所的特点和工程的需求，确定卷扬机的起重能力、工作速度、起升高度等技术参数，以便选型和安装。
1.2 进行场地勘察和安全评估：在施工前，进行场地勘察和安全评估是必要的。
勘察场地的地形、地质条件和周围环境，评估卷扬机施工可能存在的安全隐患，并制定相应的安全措施，确保施工过程的安全性。
1.3 制定施工计划和时间表：制定一份详细的施工计划和时间表是卷扬机施工的关键。
根据工程的进度和要求，合理安排卷扬机的安装、调试和使用时间，确保施工进度的顺利进行。
二、卷扬机的选型和安装：2.1 选型合适的卷扬机设备：根据施工需求和场地条件，选择合适的卷扬机设备。
考虑到起重能力、工作速度、安全性等因素，选择符合要求的卷扬机设备，确保施工的顺利进行。
2.2 安装卷扬机设备：在选型完成后，进行卷扬机设备的安装工作。
按照设备的安装说明和标准操作程序，进行设备的组装和安装，确保设备的稳定性和安全性。
2.3 进行设备的调试和测试：安装完成后，进行设备的调试和测试工作。
检查设备的各项功能是否正常，进行负载测试和安全保护装置的检测，确保设备的正常运行。
三、施工中的操作规范：3.1 严格遵守操作规程：在卷扬机的施工过程中，严格遵守操作规程是至关重要的。
操作人员应熟悉设备的使用说明书和安全操作规程，按照规程进行操作，确保施工的安全性和高效性。
3.2 定期检查设备运行状况：在施工过程中，定期检查设备的运行状况是必要的。
卷扬机施工方案
卷扬机施工方案一、引言卷扬机是一种常见的起重设备，广泛应用于建造工地、工厂车间等场所。
本文将针对卷扬机的施工方案进行详细介绍，包括施工前准备、施工过程、安全措施等内容。
二、施工前准备1. 确定施工地点：根据工程需求，选择合适的施工地点，确保地基坚固、平整，并且没有障碍物。
2. 选择合适的卷扬机：根据工程要求和负载需求，选择合适的卷扬机型号和规格。
3. 安装卷扬机基础：根据卷扬机的尺寸和分量，设计并安装合适的基础，确保其稳定和安全。
4. 检查电源和电气设备：确保施工现场有稳定可靠的电源供应，并检查卷扬机的电气设备是否正常运行。
三、施工过程1. 卷扬机安装：根据卷扬机的安装说明书，按照正确的步骤进行安装，确保各个部件的连接坚固可靠。
2. 卷扬机调试：在安装完成后，进行卷扬机的调试工作，确保其正常运行、无异常声音和震动。
3. 负载测试：在卷扬机安装完成后，进行负载测试，确保其能够承载预定的负载，并且运行平稳。
4. 安装限位装置：根据安全要求，安装限位装置，确保卷扬机在工作过程中不超过安全范围。
5. 安装防护装置：安装防护装置，保护卷扬机的运行部件，防止意外伤害的发生。
四、安全措施1. 员工培训：对施工人员进行相关安全培训，包括操作卷扬机的技巧、安全注意事项等。
2. 安全警示标识：在施工现场设置明显的安全警示标识，提醒人员注意安全。
3. 安全防护设施：设置安全防护设施，如安全网、防护栏等，确保施工现场的安全。
4. 定期检查和维护：定期对卷扬机进行检查和维护，确保其正常运行，并及时修复故障。
5. 紧急救援措施：制定紧急救援预案，明确各种紧急情况下的应急措施，确保人员安全。
五、施工验收1. 检查施工质量：对卷扬机的安装质量进行检查，确保符合相关标准和规范。
2. 进行试运行：对卷扬机进行试运行，检查其运行是否正常、稳定。
3. 完善施工记录：记录卷扬机的安装过程、调试情况、负载测试结果等，作为施工验收的依据。
4. 施工验收报告：根据施工记录和实际情况，编制施工验收报告，确认卷扬机的施工合格。
卷扬机施工方案
卷扬机施工方案标题：卷扬机施工方案引言概述：卷扬机是一种常用于吊装和起重作业的机械设备，广泛应用于建筑工地、码头、工厂等领域。
在进行卷扬机的施工过程中，需要制定详细的施工方案，以确保施工过程顺利进行并保证工作安全。
本文将从安全措施、设备准备、施工流程、验收标准和维护保养五个方面详细介绍卷扬机施工方案。
一、安全措施1.1 确保工作人员具备相关操作证书和培训经验，严格按照操作规程进行操作。
1.2 检查卷扬机及其配件的安全性能，确保设备完好无损。
1.3 在施工现场设置明显的警示标志，划定安全区域，禁止非相关人员靠近作业区。
二、设备准备2.1 确保卷扬机的电源供应和控制系统正常运转，检查电缆、开关等电气设备是否完好。
2.2 检查卷扬机的钢丝绳、钢丝绳滑轮、制动器等关键部件，确保其可靠性。
2.3 准备好必要的配件和工具，如吊钩、吊具、扳手等，以备施工过程中需要使用。
三、施工流程3.1 将卷扬机安装在稳固的基础上，确保设备平稳运转。
3.2 按照设计要求调整卷扬机的起重高度和速度，进行试运转和调试。
3.3 在施工过程中，严格遵守操作规程，确保吊装作业顺利进行。
四、验收标准4.1 检查卷扬机的起重能力是否符合设计要求，是否存在异常噪音和振动。
4.2 检查卷扬机的控制系统是否灵活可靠，各功能是否正常。
4.3 对卷扬机的安全保护装置进行检查，确保在紧急情况下能够及时停机并保护人员安全。
五、维护保养5.1 定期对卷扬机进行检查和保养，清洁设备表面和内部，及时更换易损件。
5.2 对卷扬机的润滑部位进行加油和保养，保证设备的正常运转。
5.3 做好设备的记录和档案管理，及时处理设备故障和问题，确保设备长期稳定运行。
结语：制定详细的卷扬机施工方案，是保证施工过程安全、高效进行的重要保障。
在实际施工中，要严格按照方案要求进行操作，并定期进行设备检查和维护，以确保卷扬机的正常运行和使用寿命。
希望本文的内容能够为相关施工人员提供一定的参考和指导。
卷扬机安装施工方案
卷扬机安装施工方案卷扬机安装施工方案一、施工前准备工作：1. 针对所需安装的卷扬机类型、规格进行材料采购和工具准备。
2. 对施工现场进行清理，确保施工区域干净整洁，避免影响施工质量。
3. 确定卷扬机安装位置，并完成相关测量和标记工作。
4. 了解卷扬机的使用和维护要求，确保施工符合相关技术标准和规范。
二、安装过程：1. 安装底座：根据卷扬机的尺寸和荷载要求，建设钢筋混凝土基础底座，确保底座的稳固和承重能力。
2. 安装立柱：根据设计图纸，将立柱通过螺栓连接到底座上，确保立柱垂直且稳固。
3. 安装横梁：根据设计要求，将横梁与立柱连接，确保连接紧固牢固，横梁的位置和高度符合规范要求。
4. 安装卷筒和卷筒轴：将卷筒通过托架连接到横梁上，确保卷筒平稳、水平放置，卷筒轴的安装要垂直于卷筒，轴与卷筒的连接要紧固可靠。
5. 安装电动机和齿轮箱：根据设计要求，将电动机通过联轴器连接到卷筒轴上，确保连接紧固牢固，电动机与齿轮箱之间的传动装置也要正确安装。
6. 安装控制柜和电气设备：根据电路图纸，将控制柜安装在适当位置，将电气设备和控制元件正确连接，确保控制电路能正常运行。
7. 进行试运行：在确认所有安装工作完成后，进行试运行，验证卷扬机的正常工作，包括卷扬、解放、转动等功能是否正常，以及各个安全保护装置是否可靠。
三、施工后验收：1. 对安装工作进行全面检查，确保各个零部件安装牢固可靠，无松动现象。
2. 进行试验和测量，验证卷扬机的性能指标是否达到设计要求。
3. 进行安全性能测试，包括卷扬机的负载能力、安全保护装置的可靠性、遥控操作的准确性等。
4. 对施工现场进行清理，清除施工垃圾和杂物，使施工现场恢复整洁。
以上是卷扬机安装施工的主要步骤和要点，需要注重每一个细节，确保安装工作的质量和安全性。
同时，在施工过程中必须严格按照相关的技术标准和规范进行操作，确保卷扬机的正常工作和寿命。
施工人员还需全力配合，确保施工进度和质量的控制，保证工程顺利完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卷扬机安装施工方案
1.个人防护：
操作人员衣服要灵便，袖口、裤脚和腰要束紧，脚要穿软底鞋，头戴安全帽，上井架要佩安全带。
2.基座安装：
基础要平整夯实，遇有松软地基,要铺条石或倒砼,并设置地脚螺栓，底座安装要平稳、牢固，并有排水措施。
3.架身安装：
（1）架身材料应平直，无弯曲或腐蚀，安装要垂直，架身组件与紧固件应齐全良好，整体稳定符合设计要求。
（2）井架安装应有专人上下指挥、运送钢件应用滑轮，吊物下面不得站人，安装架身应上下呼应，统一指挥，（在井架上安装要佩安全带），脚下铺专用架板（架板最好选用无节把的杉木板，厚度≥5cm操作宽度单侧不小于50cm.（3）垂直度：垂直偏差在1/400以内，架顶与吊兰使用高度之间要留有2.5m的缓冲距离。
4.缆风绳:
（1）当架身安装到10m高时要拉一组（四条）临时缆风。
架身高在10~15m处应设第一组缆风绳，以后每增高10m再设一组，架顶再设一组。
（2）缆风绳应使用Φ8以上钢丝绳，且每条接头不能多于一个。
不得使用Φ6钢筋和8#铁代替，与地面夹角45~60°，每根缆风应有独立的地锚，缆风与地锚应用花兰罗丝调整松紧。
（3）缆风绳接头及两端的卡子不少于3个，紧固方向正确（卡子大面卡在主绳方向）间距是钢丝绳直径的10倍，且不小于10cm。
（4）调整和拉紧缆风绳应对角同时进行，统一指挥，严禁单向调整，以免造成事故。
（5）地锚要用钢丝绳，埋设要牢固，最好用条石挖坑埋深1m以上。
禁止使用园木、钢筋等做地锚。
不准绑在树上和其他不稳固的地方。
5.吊篮：
吊篮升降要有高度标志并设置电铃等上下双向联络信号，且要安装防坠落装置，和超高限位器。
吊篮要设安全门，吊篮两侧应防护严密。
6.附属设施：
（1）井架进料口上方要搭牢固的防护棚，一般不小于2×2m。
卸料平台独立搭设，架板满铺绑牢，距井架不得超过10cm，两侧有1m高的防护栏杆，正面有可开启的安全门。
（2）正确选用载重钢丝绳，断丝、磨损严重不得使用。
钢丝绳绑扎在吊兰上要有套环（鸡心圈）保护，卡子不得小于3个，间距不小于钢丝绳直径的10倍，且不小于10cm。
方向正确。
（3）卷扬机安装稳固，距井架15m 以下，钢丝绳必须设置过路保护，不拖地，要搭设牢固的操作棚，并保证操作人员视线清楚。
（4）在醒目处悬挂安全操作牌和安全标志。
7.机电安全：
（1)电源线与井架接触部分要有绝缘措施，井架要设独立的电源开关，设箱加锁。
开关箱至电机的电源线一律使用电缆线，且距离不得超过3m。
（2）电机外壳和铁开关箱外壳一律采用接零或接地保护。
条件允许的必须在设备负荷线的首端处安装漏电保护开关。
（3）井架高于周围建筑物时（且超过20m）必须装设可靠的接地和避雷装置。
8.试运行：
（1）井架安装完成后，应进行空载、满载和超载（10%）试运转，即：空载上下连续运转10分钟，满载和超载应先提升1m停置10分钟后，继续上下循环运行10分钟。
（2）在试运行中应检查井字架、钢丝绳、卷扬机、制动器、电器开关、吊兰、滑轮、缆风绳、地锚以及各种安全装置（限位器、防坠落装置、电铃等）的情况，并认真做好试运转记录，以备交付使用。
9.安装完成后，须由工地工长负责组织安装与使用单位验收，并办理交接班签证手续后，方准投入。
