选择吸盘
吸盘工作原理
吸盘工作原理
吸盘是一种利用负压原理产生吸附力的装置，常用于吸附固体物体和密封容器等场景。
吸盘的工作原理如下：
1. 负压产生：吸盘内部装有一个空气密封的空腔。
当吸盘与物体表面接触时，通过橡胶材料与物体表面之间形成了一个密封空间。
当吸盘与外部环境相隔的入口处关闭时，通过与外界隔绝的空腔内抽取空气，形成负压区域。
2. 负压传递：负压区域会从入口处开始沿着吸盘表面传递。
由于负压区域与环境的压力差，空气分子会被推向负压区域，形成了负压吸附力。
3. 吸附物体：当负压吸附力大于物体与表面之间的接触力时，物体将被紧密吸附在吸盘上。
这是因为吸盘表面的负压会产生一个真空效应，将物体牢固地固定在吸盘上。
4. 保持吸力：为了保持吸附力的稳定性，通常会在吸盘内部安装一个阀门或其他控制装置，用来调节和控制内部空腔的压力。
这样可以根据需要增加或减少负压吸附力，确保吸盘能够牢固地吸附物体，并且在需要时能够轻松地释放吸力。
吸盘的工作原理简单而有效，广泛用于各种工业和家庭应用中。
通过掌握吸盘的原理，人们可以更好地应用和维护这一装置。
电磁吸盘技术知识
<电磁吸盘技术知识>技术知识吸盘分为：电磁吸盘、永磁吸盘、电永磁吸盘、真空吸盘等。
下面分别介绍电磁吸盘、永磁吸盘、电永磁吸盘结构、原理、适用范围以下：一、电磁吸盘知识电磁吸盘结构电磁吸盘由底座、面板组成，底座内镶有激磁线圈。
底座使用优质低碳钢或低碳铸钢制作。
面板用低碳钢和隔磁铜板制造；面板上一根一根钢材称之为磁极，面板上一根一根隔磁铜板称之为铜排。
一根铜排宽度加一根磁极宽度称之为极距，如4+18。
电磁吸盘工作原理电磁吸盘内部激磁线圈通直流电后产生磁力线，该磁力线经底座传导到面板上磁极产生吸力，从而吸住放置在面板上导磁性工件。
电磁吸盘用途吸持各类导磁工件，实现工件定位和磨削、车削、铣削等加工。
电磁吸盘分类1.按形状分类：分为矩形、园形两种。
2.按吸力大小分类：分为一般、强力两种。
3.按磁极排列方向分类：分为横向、纵向两种。
4.按磁极宽窄分类：分为一般、密纹两种。
电磁吸盘选择1）X11型—一般电磁吸盘用于平面磨床、工具磨床装夹一般工件；铣床、加工中心等装夹较大工件进行中等规范铣削和用于制鞋行业等。
2）Xm11型—密极电磁吸盘用于和吸盘接触面积小或薄片型工件加工时工件装夹。
3）X12型—单倾电磁吸盘，X13型—双倾电磁吸盘用于一般工件加工斜面时工件装夹。
4）X18型—纵向密纹电磁吸盘类似于X11m型。
5）X21型—圆形电磁吸盘X31型—环形电磁吸盘X33型—环形永磁吸盘用于圆台面立式磨床、外圆磨床工件装夹和车床工件辅助定位。
6）X41型—矩形永磁吸盘Xm41型—密极永磁吸盘X42型—单倾永磁吸盘Xm42型—密极单倾永磁吸盘X43型—双倾永磁吸盘Xm43型—密极双倾永磁吸盘X51型—圆形永磁吸盘永磁吸盘适用范围和同类型电磁吸盘相同，不过通常永磁吸盘规格较小，和电磁吸盘相比，其优点在于：使用中不需要消耗能源，也不会因本身发烧引发烧变形，从而使机床加工工件精度比电磁吸盘好。
缺点在于：吸力开、关需要扳动手柄，比电磁吸盘费力；没有对工件进行退磁功效。
吸盘原理设计实验报告(3篇)
第1篇一、实验目的1. 了解吸盘的工作原理；2. 掌握吸盘的构造及设计方法；3. 分析吸盘在不同压力、温度等条件下的性能；4. 提高对物理学、材料学等知识的综合运用能力。
二、实验原理吸盘是一种利用大气压原理来实现吸附功能的装置。
当吸盘与物体表面接触时，吸盘内部的空气被排出，形成局部真空，使吸盘与物体表面产生吸附力。
吸盘的吸附力主要受以下因素影响：1. 吸盘内外压差：压差越大，吸附力越强；2. 吸盘表面积：表面积越大，吸附力越强；3. 物体表面粗糙度：粗糙度越大，吸附力越强；4. 环境温度：温度越高，吸附力越弱。
三、实验材料与设备1. 实验材料：塑料吸盘、橡胶吸盘、金属吸盘、不同表面粗糙度的物体（如木板、玻璃、塑料等）、温度计、压力计、电子秤；2. 实验设备：电子天平、压力计、温度计、显微镜、万能试验机。
四、实验步骤1. 观察并记录吸盘的构造特点，分析其吸附原理；2. 分别对塑料、橡胶、金属三种吸盘进行吸附力测试，记录数据；3. 改变吸盘与物体表面的接触面积，观察吸附力变化；4. 在不同表面粗糙度的物体上测试吸盘的吸附力，分析吸附力与表面粗糙度的关系；5. 测试吸盘在不同温度下的吸附力，分析吸附力与温度的关系；6. 对吸盘进行不同压力下的吸附力测试，分析吸附力与压力的关系；7. 对吸盘进行破坏性实验，观察吸盘的耐用性。
五、实验结果与分析1. 吸盘的构造特点：吸盘由橡胶或塑料制成，内部为空心结构，表面有凹凸不平的纹理，以增加吸附面积和吸附力；2. 吸盘吸附力测试结果：塑料吸盘的吸附力最强，其次是橡胶吸盘，金属吸盘吸附力最弱；3. 吸盘吸附力与接触面积的关系：接触面积越大，吸附力越强；4. 吸盘吸附力与表面粗糙度的关系：表面粗糙度越大，吸附力越强；5. 吸盘吸附力与温度的关系：温度越高，吸附力越弱；6. 吸盘吸附力与压力的关系：压力越大，吸附力越强；7. 吸盘耐用性实验结果：塑料吸盘和橡胶吸盘的耐用性较好，金属吸盘耐用性较差。

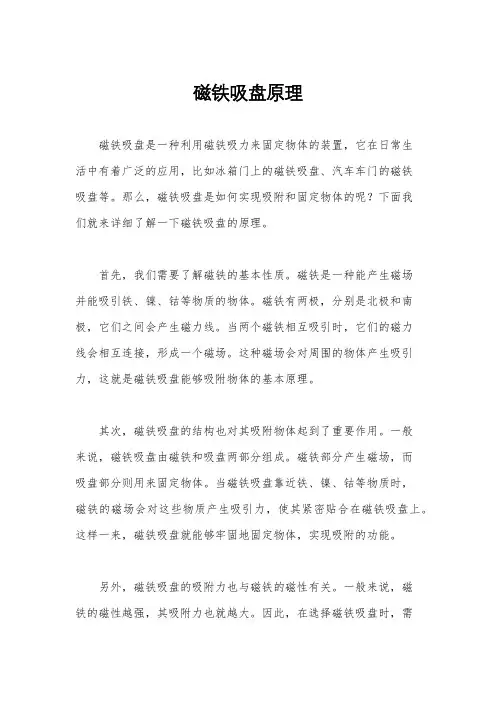

磁铁吸盘原理
磁铁吸盘原理磁铁吸盘是一种利用磁铁吸力来固定物体的装置，它在日常生活中有着广泛的应用，比如冰箱门上的磁铁吸盘、汽车车门的磁铁吸盘等。
那么，磁铁吸盘是如何实现吸附和固定物体的呢？下面我们就来详细了解一下磁铁吸盘的原理。
首先，我们需要了解磁铁的基本性质。
磁铁是一种能产生磁场并能吸引铁、镍、钴等物质的物体。
磁铁有两极，分别是北极和南极，它们之间会产生磁力线。
当两个磁铁相互吸引时，它们的磁力线会相互连接，形成一个磁场。
这种磁场会对周围的物体产生吸引力，这就是磁铁吸盘能够吸附物体的基本原理。
其次，磁铁吸盘的结构也对其吸附物体起到了重要作用。
一般来说，磁铁吸盘由磁铁和吸盘两部分组成。
磁铁部分产生磁场，而吸盘部分则用来固定物体。
当磁铁吸盘靠近铁、镍、钴等物质时，磁铁的磁场会对这些物质产生吸引力，使其紧密贴合在磁铁吸盘上。
这样一来，磁铁吸盘就能够牢固地固定物体，实现吸附的功能。
另外，磁铁吸盘的吸附力也与磁铁的磁性有关。
一般来说，磁铁的磁性越强，其吸附力也就越大。
因此，在选择磁铁吸盘时，需要根据实际需要来选择合适的磁性强度，以确保其能够牢固地吸附和固定物体。
除了磁铁本身的磁性外，磁铁吸盘的吸附力还受到吸附表面的影响。
一般来说，平整、光滑的表面对磁铁吸盘的吸附效果会更好，而粗糙、不平整的表面则会减弱吸附力。
因此，在使用磁铁吸盘时，需要注意选择合适的吸附表面，以确保其能够发挥最大的吸附效果。
总的来说，磁铁吸盘能够实现吸附和固定物体的原理是利用磁铁的磁性产生磁场，并通过吸盘部分将物体牢固地固定在其上。
磁铁吸盘的吸附力受到磁铁的磁性和吸附表面的影响，因此在选择和使用磁铁吸盘时，需要考虑这些因素，以确保其能够满足实际需求。
希望通过本文的介绍，读者能够更加深入地了解磁铁吸盘的原理和应用。

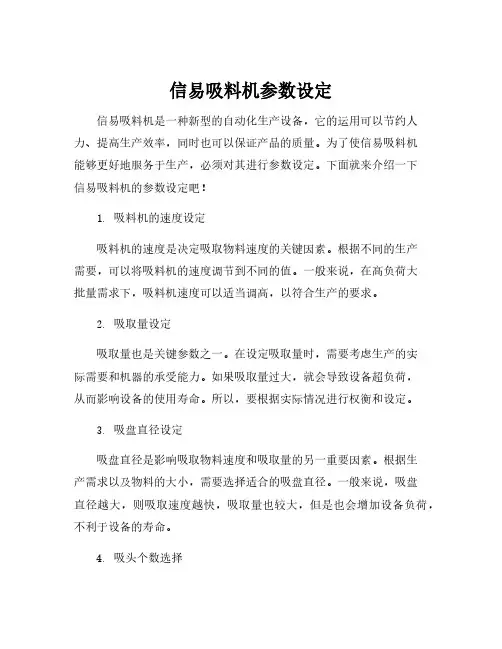

信易吸料机参数设定
信易吸料机参数设定信易吸料机是一种新型的自动化生产设备，它的运用可以节约人力、提高生产效率，同时也可以保证产品的质量。
为了使信易吸料机能够更好地服务于生产，必须对其进行参数设定。
下面就来介绍一下信易吸料机的参数设定吧！1. 吸料机的速度设定吸料机的速度是决定吸取物料速度的关键因素。
根据不同的生产需要，可以将吸料机的速度调节到不同的值。
一般来说，在高负荷大批量需求下，吸料机速度可以适当调高，以符合生产的要求。
2. 吸取量设定吸取量也是关键参数之一。
在设定吸取量时，需要考虑生产的实际需要和机器的承受能力。
如果吸取量过大，就会导致设备超负荷，从而影响设备的使用寿命。
所以，要根据实际情况进行权衡和设定。
3. 吸盘直径设定吸盘直径是影响吸取物料速度和吸取量的另一重要因素。
根据生产需求以及物料的大小，需要选择适合的吸盘直径。
一般来说，吸盘直径越大，则吸取速度越快，吸取量也较大，但是也会增加设备负荷，不利于设备的寿命。
4. 吸头个数选择吸头个数的选择要根据物料的特性和生产的需要来确定。
如果需要同时吸取多种不同大小的物料，就需要选择多个吸头。
但是，过多的吸头数量也会导致设备超负荷，从而影响设备的使用寿命。
5. 吸盘的材质选择吸盘的材质也是需要关注的参数。
吸盘的材质不同，对吸取物料的适应性也不同。
一般来说，对于容易受到化学腐蚀或高温的物料，需要选择耐腐蚀、耐高温的吸盘材质。
总之，为了使信易吸料机能够更好地服务于生产，需要对其进行合理的参数设定。
通过对速度、吸取量、吸盘直径、吸头个数和吸盘材质的选择和设定，可以使吸料机达到最佳的工作效果。
同时，也可以减少设备的故障率，保证生产的正常进行。

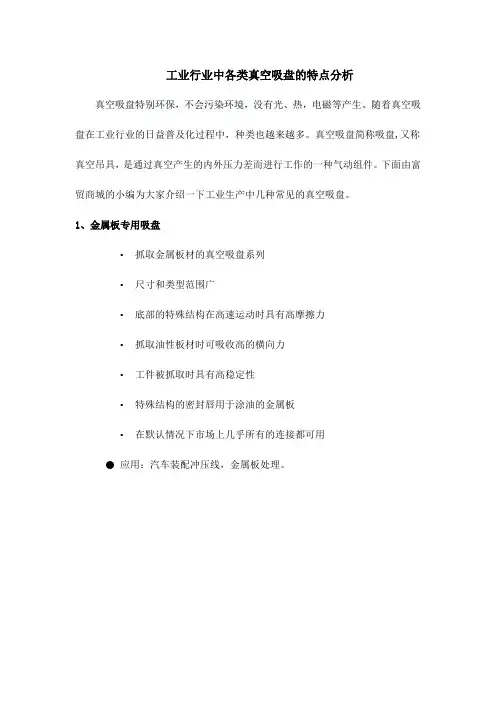

工业行业中真空吸盘的佼佼者
工业行业中各类真空吸盘的特点分析真空吸盘特别环保，不会污染环境，没有光、热，电磁等产生。
随着真空吸盘在工业行业的日益普及化过程中，种类也越来越多。
真空吸盘简称吸盘,又称真空吊具，是通过真空产生的内外压力差而进行工作的一种气动组件。
下面由富贸商城的小编为大家介绍一下工业生产中几种常见的真空吸盘。
1、金属板专用吸盘•抓取金属板材的真空吸盘系列•尺寸和类型范围广•底部的特殊结构在高速运动时具有高摩擦力•抓取油性板材时可吸收高的横向力•工件被抓取时具有高稳定性•特殊结构的密封唇用于涂油的金属板•在默认情况下市场上几乎所有的连接都可用●应用：汽车装配冲压线，金属板处理。
2、木材专用吸盘●型号SHFN 和SHF•柔软的密封唇和内置密封法兰（双密封唇）形成最佳密封•适用于表面结构复杂的工件•底部的特殊结构，在工作过程中具有高的摩擦力•直径: 50, 70 和85 mm (SHFN)；125, 160 和210 mm (SHF)•SHFN 带插入式接头•SHF 带有铝嵌入式结构•可选择灰尘过滤器，感应阀，和嵌入式泡沫密封●典型应用区域：搬运家具原件，如：木地板、硬纸板和粗糙的木板。
3、包装吸盘●性能•密封唇灵活，适应能力强•吸盘主体加强，动态稳定性好•高耐磨材料Elastodur，寿命是NBR的3倍•有效直径大•密封唇和波纹之间带结构自锁，防止横向负载时滑动•可选过滤，从吸盘端直接保护真空系统•模块化设计，更换快速便捷4、特殊吸盘•像普通吸盘一样具有普遍性•吸盘材料和形状的特殊性，使其可用于特定应用区域/企业●典型的应用区域：搬运特殊性能的工件。
如易碎的、多孔的、易变形的表面结构；在重工行业应用中要求吸盘具有最佳的密封和低摩擦性，如：搬运纸板、顶部或侧面装载的硬质包装材料。
漏斗胸吸盘 国外案例
漏斗胸吸盘国外案例漏斗胸吸盘（Funnel Chest Suction Cup）是一种用于治疗漏斗胸的器械，它通过负压吸引的方式，可以有效地改善漏斗胸畸形，促进患者的胸廓发育。
在国外，漏斗胸吸盘已经被广泛应用，并取得了显著的治疗效果。
下面我们将介绍几个国外的漏斗胸吸盘治疗案例，以便更好地了解其临床应用情况。
首先，我们来看看美国的一位患者。
这位患者是一名14岁的男孩，患有明显的漏斗胸畸形。
经过使用漏斗胸吸盘治疗3个月后，患者的胸廓畸形明显改善，胸廓的外观得到了明显的改善，患者的呼吸也变得更加顺畅。
经过半年的治疗，患者的漏斗胸畸形得到了有效的矫正，对患者的生活质量和心理健康都产生了积极的影响。
接下来，我们介绍一下澳大利亚的一位漏斗胸患者。
这位患者是一名25岁的女性，患有严重的漏斗胸畸形，影响了她的外貌和自信心。
在接受漏斗胸吸盘治疗后，患者的胸廓逐渐得到了改善，她的呼吸也变得更加轻松。
经过一年的治疗，患者的漏斗胸畸形得到了显著的改善，她的外貌和自信心也得到了极大的提升，重新获得了对生活的热爱。
最后，让我们看看英国的一位患者。
这位患者是一名18岁的男孩，患有中度的漏斗胸畸形。
经过使用漏斗胸吸盘治疗6个月后，患者的胸廓畸形得到了明显的改善，呼吸也变得更加顺畅。
经过一年的治疗，患者的漏斗胸畸形几乎得到了完全的矫正，对患者的生活质量和心理健康产生了极大的积极影响。
通过以上的案例介绍，我们可以看到，在国外，漏斗胸吸盘作为一种非手术治疗方法，已经取得了显著的治疗效果。
它不仅可以改善患者的胸廓畸形，还可以改善患者的呼吸功能，对患者的生活质量和心理健康都有着积极的影响。
因此，漏斗胸吸盘在国外的临床应用前景广阔，对于漏斗胸患者来说，它是一种安全、有效的治疗选择。
希望通过这些案例的介绍，可以为国内漏斗胸患者的治疗提供一些借鉴和参考，让更多的患者受益于漏斗胸吸盘的治疗。
吸盘工作原理
吸盘工作原理吸盘，又称为真空吸盘，是一种利用压力差产生的吸附力来固定物体的装置。
它广泛应用于工业生产、机械制造、玻璃加工等领域，起到了非常重要的作用。
那么，吸盘是如何工作的呢？接下来，我们将详细介绍吸盘的工作原理。
首先，吸盘的主要部件是由弹性材料制成的吸盘皮，它的内部有许多微小的气孔。
当吸盘与物体接触时，通过外部的泵或者其他装置，将吸盘内部的空气抽出，形成了一个低压区域。
由于空气压力的作用，外部大气压力将物体压在吸盘上，从而实现了固定的效果。
其次，吸盘工作原理的关键在于压力差。
当吸盘内部的压力低于外部大气压力时，就会产生一个向内的吸力，这种吸力可以抵消外部的压力，使得物体能够被牢固地吸附在吸盘上。
而当需要释放物体时，只需将吸盘内部的压力恢复到与外部一致，就可以轻松地将物体取下。
此外，吸盘的工作原理还与吸盘皮的材质和表面积有关。
通常情况下，吸盘皮采用橡胶或硅胶等弹性材料制成，这些材料具有良好的密封性和弹性，能够有效地抵抗外部压力，从而保持低压区域的稳定。
同时，吸盘的表面积越大，产生的吸力也就越大，因此在实际应用中，会根据需要选择不同尺寸的吸盘来固定不同重量和尺寸的物体。
总的来说，吸盘的工作原理是利用压力差产生的吸附力来固定物体。
通过抽出吸盘内部的空气，形成低压区域，使得外部大气压力将物体固定在吸盘上。
吸盘的工作效果受到吸盘皮材质和表面积的影响，因此在选择和使用吸盘时，需要根据实际情况进行合理的设计和安装。
在工业生产和机械制造领域，吸盘的工作原理为固定和搬运重物提供了便利，同时也降低了人力成本和劳动强度。
因此，深入了解吸盘的工作原理对于提高生产效率和保障安全生产具有重要意义。
希望本文能够帮助大家更好地理解吸盘的工作原理，为实际应用提供参考和指导。
