2017年中考电功率填空选择30典型练习题(二) (1)

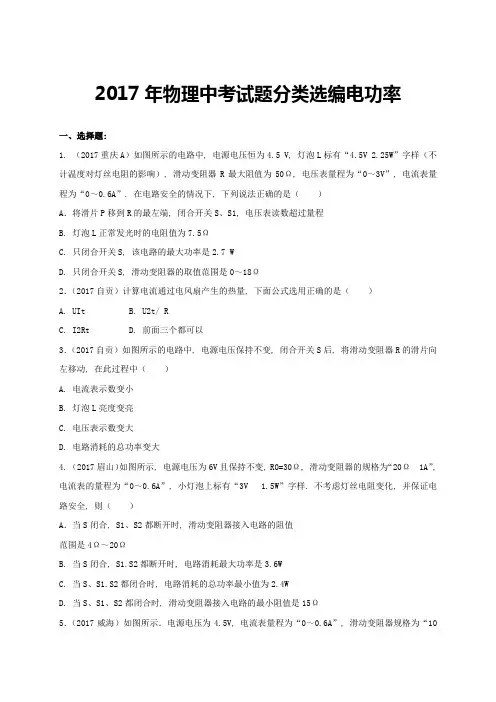

2017年物理中考试题分类选编电功率lmh
2017年物理中考试题分类选编电功率一、选择题:1. （2017重庆A）如图所示的电路中, 电源电压恒为4.5 V, 灯泡L标有“4.5V2.25W”字样（不计温度对灯丝电阻的影响）, 滑动变阻器R最大阻值为50Ω, 电压表量程为“0～3V”, 电流表量程为“0～0.6A”. 在电路安全的情况下, 下列说法正确的是（）A．将滑片P移到R的最左端, 闭合开关S、S1, 电压表读数超过量程B. 灯泡L正常发光时的电阻值为7.5ΩC. 只闭合开关S, 该电路的最大功率是2.7 WD. 只闭合开关S, 滑动变阻器的取值范围是0～18Ω2．（2017自贡）计算电流通过电风扇产生的热量, 下面公式选用正确的是（）A. UItB. U2t/ RC. I2RtD. 前面三个都可以3．（2017自贡）如图所示的电路中, 电源电压保持不变, 闭合开关S后, 将滑动变阻器R的滑片向左移动, 在此过程中（）A. 电流表示数变小B. 灯泡L亮度变亮C. 电压表示数变大D. 电路消耗的总功率变大4. （2017眉山）如图所示, 电源电压为6V且保持不变, R0=30Ω, 滑动变阻器的规格为“20Ω 1A”, 电流表的量程为“0～0.6A”, 小灯泡上标有“3V 1.5W”字样. 不考虑灯丝电阻变化, 并保证电路安全, 则（）A．当S闭合, S1、S2都断开时, 滑动变阻器接入电路的阻值范围是4Ω～20ΩB. 当S闭合, S1.S2都断开时, 电路消耗最大功率是3.6WC. 当S、S1.S2都闭合时, 电路消耗的总功率最小值为2.4WD. 当S、S1、S2都闭合时, 滑动变阻器接入电路的最小阻值是15Ω5．（2017威海）如图所示．电源电压为4.5V, 电流表量程为“0～0.6A”, 滑动变阻器规格为“10Ω, 1A”, 小灯泡L标有“2.5V, 1.25W”（不考虑温度对灯丝电阻的影响）。
在保证通过小灯泡L的电流不超过恒定电流的情况下, 移动滑动变阻器的滑片, 下列选项正确的是（）A. 小灯泡的额定电流是0.6AB. 电流表的示数变化范围是0.3～0.5AC. 电压表的示数变化范围是0～3VD. 滑动变阻器连入电路的阻值变化范围是4～10Ω7. （2017临沂）如图是既能吹冷风又能吹热风的某品牌电吹风. 小明设计的该电吹风的简化电路图, 其中最合理的是（）A. B. C. D.8．（2017临沂）小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时, 发现一个灯泡较亮而另一个灯泡较暗, 则较亮的灯泡（）A. 电阻小B. 灯丝粗C. 电流大D. 功率大9. （2017临沂）如图所示电路的电源电压保持不变, 将滑动变阻器的滑片P从中点移向b端的过程中（）A. 灯泡变暗B. 电压表示数变大C. 电流表示数变小D. 电路总功率变小10. （2017聊城）如图所示电路, 电源电压保持不变, 闭合开关S后, 滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响）, 下列说法正确的是（）A. 电流表示数逐渐变小B. 电压表示数逐渐变大C. 滑动变阻器两端的电压逐渐变大D. 小灯泡的亮度逐渐变暗11．（2017聊城）如甲图所示的电路中, 电源电压为16V恒定不变。

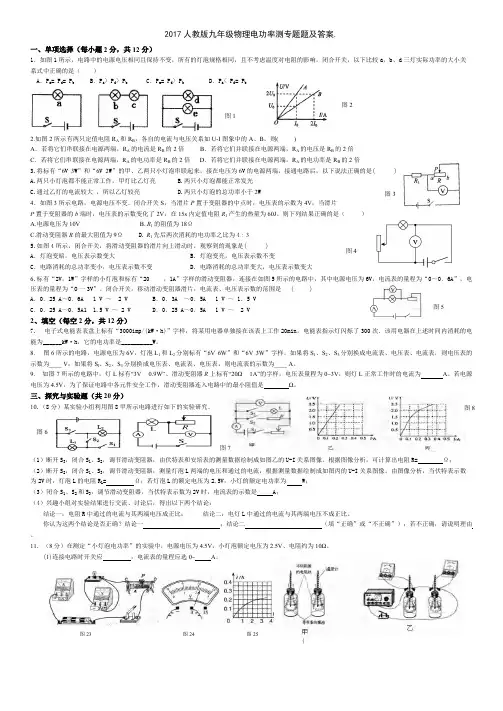

2017人教版九年级物理电功率测试题及答案(可打印修改)
则(
)，电流表的量程为“0～O ．6A” ( )
次．该用电器在上述时间内消耗的电分别换成电流表、电压表、电流表，则电压表的，调节滑动变阻器，由伏特表和安培表的测量数据绘制成如图乙的，调节滑动变阻器，测量灯泡L 两端的电压和通过的电流，根据测量数据绘制成如图丙的= Ω；若灯泡L 的额定电压为2.5V ，调节滑动变阻器，当伏特表示数为2V 时，电流表的示数是）兴趣小组对实验结果进行交流、讨论后，得出以下两个结论：
中通过的电流与其两端电压成正比； 结论二：电灯图23图25
图24图5图7
图
，根据测出的电流．电压值，画出了定值电阻）求定值电阻R0的阻值；
4.9W时，灯L恰好正常发光，求灯。
电功率试题及答案初三
电功率试题及答案初三一、选择题1. 以下关于电功率的单位，正确的是（）。
A. 瓦特（W）B. 千瓦（kW）C. 焦耳（J）D. 伏特（V）答案：A|B2. 电功率的计算公式是（）。
A. P = UIB. P = I²RC. P = U²/RD. P = U/I答案：A3. 家庭电路中，下列电器属于纯电阻电路的是（）。
A. 电冰箱B. 洗衣机C. 电饭锅D. 电风扇答案：C4. 已知一个用电器的电阻为10Ω，通过它的电流为2A，则该用电器的电功率为（）。
A. 20WB. 40WC. 50WD. 100W答案：B5. 以下关于电功率的计算公式，正确的是（）。
A. P = UIB. P = I²RC. P = U²/RD. P = U/I答案：A|B|C二、填空题6. 电功率的国际单位是______，符号是______。
答案：瓦特；W7. 电功率的计算公式为______，其中P表示电功率，U表示电压，I表示电流。
答案：P = UI8. 电功率的单位还有______和______。
答案：千瓦；kW9. 电功率的计算公式还可以表示为______和______。
答案：P = I²R；P = U²/R10. 一个用电器的电阻为20Ω，通过它的电流为0.5A，则该用电器的电功率为______W。
答案：5三、计算题11. 一个电阻为5Ω的用电器，通过它的电流为4A，求该用电器的电功率。
解：根据电功率的计算公式P = UI = I²R，代入已知数据，可得：P = (4A)² × 5Ω = 16A² × 5Ω = 80W答：该用电器的电功率为80W。
12. 一个用电器的电功率为60W，通过它的电流为2A，求该用电器的电阻。
解：根据电功率的计算公式P = UI = I²R，可得：R = P / I² = 60W / (2A)² = 60W / 4A² = 15Ω答：该用电器的电阻为15Ω。
电功率练习题含答案
电功率练习题含答案一、选择题1. 一个电阻为10欧姆的电阻器通过2安培的电流，其电功率是多少？A. 20瓦特B. 40瓦特C. 80瓦特D. 100瓦特答案：B2. 一个灯泡的额定功率为60瓦特，其额定电压为220伏特，求灯泡的电阻。
A. 37欧姆B. 44欧姆C. 55欧姆D. 66欧姆答案：A3. 如果一个电器在10分钟内消耗了0.1千瓦时的电能，其功率是多少？A. 6瓦特B. 60瓦特C. 600瓦特D. 6000瓦特答案：B二、填空题4. 电功率的单位是________，其符号为W。
答案：瓦特5. 电功率P与电压U和电流I的关系是P=__________。
答案：UI6. 一个电阻器的功率为100瓦特，电流为5安培，其电阻是_________欧姆。
答案：20三、计算题7. 一个电动机正常工作时的电压为220伏特，电流为5安培，求电动机的功率。
解：根据P=UI公式，电动机的功率P=220V×5A=1100瓦特。
8. 已知一个电热器的电阻为47欧姆，通过它的电流为10安培，求电热器的功率。
解：根据P=I²R公式，电热器的功率P=(10A)²×47Ω=4700瓦特。
9. 一个电冰箱的功率为200瓦特，如果它连续工作5小时，消耗的电能是多少千瓦时？解：根据电能W=Pt公式，消耗的电能W=200W×5h=1000瓦特时=1千瓦时。
四、简答题10. 为什么家用电器的功率不同？答：家用电器的功率不同是因为它们在设计时根据各自的用途和工作需求来确定功率大小。
例如，电冰箱需要持续工作以保持低温，所以功率较大；而台灯只需要提供照明，功率较小。
11. 如何理解电功率的物理意义？答：电功率是描述电流在单位时间内做的功的物理量，它反映了电器消耗电能的快慢。
电功率越大，表示电器在相同时间内消耗的电能越多。
12. 为什么说电功率是标量而不是矢量？答：电功率是标量，因为它只有大小，没有方向。

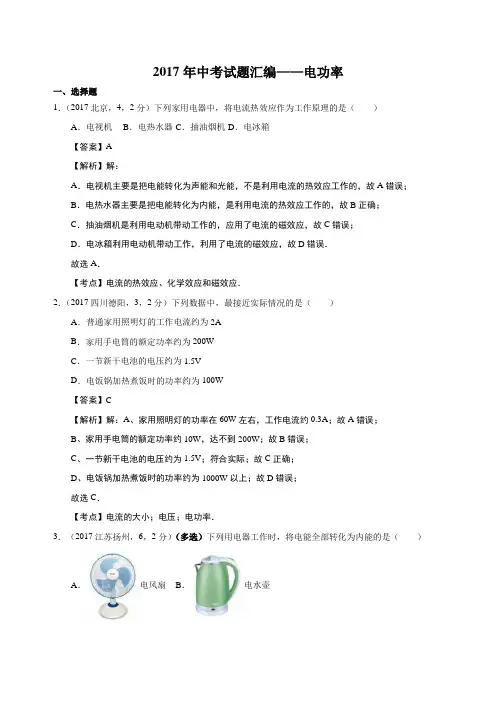

2017年中考试题汇编 18电功率
2017年中考试题汇编——电功率一、选择题1．（2017北京，4，2分）下列家用电器中，将电流热效应作为工作原理的是（）A．电视机B．电热水器 C．抽油烟机 D．电冰箱【答案】A【解析】解：A．电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A错误；B．电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确；C．抽油烟机是利用电动机带动工作的，应用了电流的磁效应，故C错误；D．电冰箱利用电动机带动工作，利用了电流的磁效应，故D错误．故选A．【考点】电流的热效应、化学效应和磁效应．2．（2017四川德阳，3，2分）下列数据中，最接近实际情况的是（）A．普通家用照明灯的工作电流约为2AB．家用手电筒的额定功率约为200WC．一节新干电池的电压约为1.5VD．电饭锅加热煮饭时的功率约为100W【答案】C【解析】解：A、家用照明灯的功率在60W左右，工作电流约0.3A；故A错误；B、家用手电筒的额定功率约10W，达不到200W；故B错误；C、一节新干电池的电压约为1.5V；符合实际；故C正确；D、电饭锅加热煮饭时的功率约为1000W以上；故D错误；故选C．【考点】电流的大小；电压；电功率．3．（2017江苏扬州，6，2分）（多选）下列用电器工作时，将电能全部转化为内能的是（）A．电风扇B．电水壶C．电视机D．微波炉【答案】BD【解析】解：A、电风扇是把电能转化为机械能和内能，故A不符合题意；B、电饭煲是把电能全部转化为内能，故B符合题意；C、电视机工作时，电能主要转化为声能、光能和内能，故C不符合题意；D、微波炉将电能转化为内能，故D符合题意．故选BD．【考点】电功的实质．4．（2017重庆，8，3分）如图所示的电路中，电源电压恒为4.5 V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程B．灯泡L正常发光时的电阻值为7.5ΩC．只闭合开关S，该电路的最大功率是2.7 WD．只闭合开关S，滑动变阻器的取值范围是0～18Ω【答案】D【解析】解：（1）将滑片P移到R的最左端，闭合开关S、S1时，灯泡L与滑动变阻器R的最大阻值并联，电压表被短路无示数，所以电压表读数不会超过量程，故A错误；（2）由P=UI=可得，灯泡正常发光时的电阻R L===9Ω，故B错误；（3）只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，通过灯泡的电流：I L===0.5A，此时电压表的示数为零，电流表的示数小于0.6A，则电路的最大功率为2.25W，故C错误；当电压表的示数U R=3V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压：U L′=U﹣U R=4.5V﹣3V=1.5V，因串联电路中各处的电流相等，所以，电路中的电流：I==，即=，解得：R=18Ω，所以，滑动变阻器的取值范围是0～18Ω，故D正确．故选D．【考点】欧姆定律的应用；电功率的计算．5．（2017浙江台州，3，3分）如图是小柯连接的电路，开关闭合后，发现灯L2比L1亮，关于该电路分析正确的是（）A．通过L2的电流比L1的电流大B．L2的电阻比L1的电阻大C．L2两端电压比L1两端电压小D．L2的实际功率比L1的实际功率小【答案】B【解析】解：（1）由图可知，两个灯泡组成串联电路，串联电路中电流处处相等，所以通过两灯电流相等，故A错误；灯泡亮度有灯泡的实际功率决定，L2比L1亮，所以L2的实际功率比L1的实际功率大，故D错误；（2）两灯电流相等，且L2的实际功率比L1的实际功率大，由P=I2R可知，L2的电阻比L1的电阻大，故B正确；由U=IR知，L2两端电压比L1两端电压大，故C错误．故选B．【考点】串联电路的电流规律；欧姆定律的应用；实际功率．6．（2017浙江丽水，6，3分）如图所示电路中，R1的阻值为4欧，当开关S1和S2都闭合时，电流表示数为3安；当只闭合S2时，电流表示数为2安，下列说法正确的是（）A．电源电压为6伏B．R2的阻值为1欧C．S1和S2都闭合时，R2消耗的功率为18瓦D．只闭合S2时，电路消耗的总功率为24瓦【答案】D【解析】解：A、当开关S1、S2均闭合时，电路为R1的简单电路，电流表测电路中的电流，示数为3安；由I=可得，电源的电压：U=I1R1=3A×4Ω=12V；故A错误；B、只闭合S2时，两电阻串联，电流表测电路中的电流，示数为2安；由I=可得，电路中的总电阻：R===6Ω；因串联电路中总电阻等于各分电阻之和，所以，电阻R2阻值：R2=R﹣R1=6Ω﹣4Ω=2Ω，故B错误；C、S1和S2都闭合时，电路为R1的简单电路，R2消耗的功率为零；故C错误；D、只闭合S2时，电流为2安，电路消耗的总功率：P=UI2=12V×2A=24W，故D正确．故选D．【考点】欧姆定律的应用；电功率的计算．7．（2017四川成都，9，3分）关于家里的用电器，下列数据最符合实际的是（）A．白炽灯的正常工作电流约为0.1AB．遥控器的干电池电压约为220VC．空调制冷时的功率约为10WD．电扇正常工作1h耗电约为1KW•h【答案】A【解析】解：A、白炽灯的额定功率为40W，正常工作电流约为I==≈0.18A，0.1A相差不大，故A符合实际；B、遥控器的干电池电压约为1.5V，故B不符合实际；C、空调制冷时的功率约为1000W，故C不符合实际；D、电扇的额定功率为100W，正常工作1h耗电约为W=Pt=0.1KW×1h=0.11KW•h，故D不符合实际．故选A．【考点】电流的大小；电压；电功；电功率．8．（2017浙江湖州，7，3分）如图所示电路中，电源电压为12V．在a、b间接入灯L1“6V 2W”，闭合开关，调节滑动变阻器的滑片P使灯L1正常发光．断开开关，取下灯L1，保持滑片P的位置不变，在a、b间接入灯L2“6V 3W”，闭合开关．则（）A．灯L2正常发光B．滑动变阻器接入电路的电阻为12欧C．通过L2的电流为0.4安D．滑动变阻器和灯L2每秒做功5焦【答案】C【解析】解：A、灯L1正常发光时，其两端的电压为6V，入灯L2，两灯的电阻不变，则ab间的电压会发生变化，故灯L2不会正常发光；B、灯L1正常发光时的电流为：I===A；滑动变阻器两端的电压为U'=U﹣U1=12V﹣6V=6V，则滑动变阻器接入电路的电阻为R'===18Ω；C、L2的电阻为R2===12Ω；此时电路的总电阻为：R=R2+R'=18Ω+12Ω=30Ω，此时电路中的电流为：I''===0.4A，故C正确；D、滑动变阻器和灯L2每秒做功为整个电路所做的功，则W=UIt=12V×0.4A×1s=4.8J，故D错误．故选C．【考点】欧姆定律的应用；电功的计算．9．（2017山东威海，12，3分）（多选）如图所示．电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）．在保证通过小灯泡L的电流不超过恒定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6AB．电流表的示数变化范围是0.3～0.5AC．电压表的示数变化范围是0～3VD．滑动变阻器连入电路的阻值变化范围是4～10Ω【答案】BD【解析】解：小灯泡的额定电流I===0.5A，故A错误；由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．灯泡正常发光时的电压为2.5V，功率为1.25W，当灯泡正常发光时，串联电路总电压等于各分电压之和，此时电压表的最小示数U滑=U﹣U L=4.5V﹣2.5V=2V，此时电路中的最大电流I max=0.5A，此时滑动变阻器接入电路的电阻最小，最小为：R滑min===4Ω；滑动变阻器接入电路中的电阻最大，灯泡的电阻：R L===5Ω，电路中的最小电流：I min===0.3A，电路中电流变化的范围是0.3A～0.5A，故B正确；此时灯泡分担的电压最小U L小=I min R L=0.3A×5Ω=1.5V，滑动变阻器两端的最大电压：U滑max=U﹣U L小=4.5V﹣1.5V=3V，即电压表最大示数，电压表的示数范围为2V～3V，故C错误；此时滑动变阻器的最大阻值R max===10Ω，所以滑动变阻器的范围是4Ω～10Ω，故D正确．故选BD．【考点】欧姆定律的应用；电功率与电压、电流的关系．10．（2017山东青岛，8，2分）下列运用科学方法的实例中，正确的是（）A．把固体分成晶体和非晶体，运用了类比法B．研究平面镜成像时，用玻璃板代替平面镜，运用了放大法C．研究二力平衡条件时，把小车扭转一定角度后释放，发现小车转动，运用了反证法D．电流的热效应可能引发火灾，但据此原理可制成电热器，运用了缺点列举法【答案】C【解析】解：A、把固体分成晶体和非晶体，运用了分类法研究．故A错误；B、物体在平面镜成可以成正立、等大的虚像，但虚像的位置不能确定．所以探究平面镜成像实验时，用透明的玻璃板代替平面镜是为了便于确定像的位置．采用的方法是等效替代法．故B错误；C、研究二力平衡条件时，把小车扭转一定角度，使两个力不在同一条直线上，然后释放，发现小车转动，证明两个力必须在同一条直线上，采用的是反证法．故C正确；D、电流的热效应会引发火灾．但据此原理可制成电热器，属于优点利用，不是运用了缺点列举法．故D错误．故选C．【考点】物理学方法．11．（2017重庆b卷，8，2分）如图甲为一个超声波加湿器，如图乙为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．则在电路安全工作的前提下，计算可得出（）A．R的电流最小值为80mAB．R的电功率最大值为0.9WC．R0的电功率最小值为0.3WD．装置能监测湿度最大值为90%【答案】C【解析】解：由图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；A、若湿敏电阻R的阻值最大为120Ω，此时电路中的电流最小，则此时最大总电阻：R总=R0+R最大=30Ω+120Ω=150Ω，所以最小电流为I最小===0.08A=80mA；此时湿敏电阻R两端的电压：U R=I最小R最大=0.08A×120Ω=9.6V＞9V，由于电压表量程为0～9V，则电流为80mA时湿敏电阻R两端的电压会超过电压表的量程，所以电路中的最小电流不能为80mA，故A错误；B、由欧姆定律可得，电路中的电流I=，则湿敏电阻R的电功率：P R=I2R=（）2R===，所以，当R=R0=30Ω时，R的电功率P R最大，则P R最大===1.2W，故B错误；C、根据串联电路的分压原理可知，湿敏电阻R的阻值越大，其两端的电压也越大，由于电压表量程为0～9V，则湿敏电阻R两端的电压最大为9V时，此时湿敏电阻R的阻值最大，电路中的电流最小；则根据串联电路总电压等于各电阻两端的电压之和可知，R0两端的电压：U0最小=U﹣U R最大=12V﹣9V=3V，则R0的最小电功率：P0最小===0.3W，故C正确；D、湿敏电阻R两端的电压最大为9V，电路中的电流：I最小===0.1A，根据欧姆定律可知，R的最大电阻为：R最大===90Ω；由图乙可知能监测湿度的最大值为80%，故D错误．故选C．【考点】欧姆定律的应用；电功率的计算．12．（2017湖北武汉，11，3分）如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（）A．左侧容器中电阻丝的阻值比右侧容器中的大B．该装置用来探究电流通过导体产生的热量跟电流大小的关系C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的【答案】C【解析】解：A、容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，由焦耳定律Q=I2Rt 可知，左边容器中的电阻小于右边容器中的电阻，故A错误；B、C、在装置中，容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，左边容器中的电阻与右边容器中的电阻，所以实验是为了探究电流产生的热量与电阻大小的关系，故B错误，C 正确；D、U形管中液面高度发生变化是因为透明容器中密封着等量的空气的热胀冷缩造成的，故D错误．故选C．【考点】焦耳定律．13．（2017湖北武汉，12，3分）如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样．当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3，R1消耗的功率为P1，电路消耗的总功率为P；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′．此时灯泡L恰好正常发光．已知U1：U3=2：3，U1′：U3′=5：2．下列表达式不正确的是（）A．=，=B．=，=C．=，=D．=，=【答案】A【解析】解：当开关S1，S2都闭合，滑片P移到最左端时，R1、R2串联，已知电流表的示数为I，由欧姆定律，I=；电压表V1、V2和V3的示数分别为U1、U2和U3，电压表V1测R1的电压，U1=IR1=×R1；电压表V2测R2的电压，U2=IR2=×R2；由于L被短路，电压表V3测R2的电压；U3=U2；由已知U1：U3=2：3，所以U1：U2=2：3，R1：R2=2：3，电源电压，U=U1+U2=2U0+3U0=5U0；所以==；R1消耗的功率为P1，P1=I2R1，电路消耗的总功率为P，P=I2（R1+R2）；当开关S1闭合，S2断开，滑片P移到最右端时，小灯泡L与R1串联，此时灯泡L恰好正常发光，小灯泡两端的电压就是6V，小灯泡的电阻：R L===12Ω，I L===0.5A，电流表的示数为I′，根据串联电路电流的特点：I′=I L=0.5A，电压表V1测量的是电源两端的电压，U1′=U；电压表V2测量的是滑片P移到最右端时R2导线电压，U2′=0V；电压表V3测量的也是小灯泡两端的电压，U3′=U L=6V；已知U1′：U3′=5：2，U：U3′=5：2，U===15V，由串联分压公式可得，=，=，解得R1=18Ω，由R1：R2=2：3，解得R2=27Ω，R1消耗的功率为P1′，P1′=I1′2R1=（0.5A）2×18Ω=4.5W，电路消耗的总功率为P′，P′=UI′=15V×0.5A=7.5W；由R1=18Ω，R2=27Ω，U=15VI===A，U1=IR1=A×18Ω=6V，U2=IR2=A×27Ω=9V，U3=U2=9V，R1消耗的功率为P1，P1=I2R1=（A）2×18Ω=2W．电路消耗的总功率为P，P=I2（R1+R2）=（A）2×（18Ω+27Ω）=5W；所以A、==，==，故A错误；B、==，==，故B正确；C、==，==，故C正确；D、D、==，==，故D正确．故选A．【考点】欧姆定律的应用；电功率的计算．14．（2017江苏扬州，11，2分）如图，电源电压恒定不变，闭合开关，电压表的示数为U；将另一电阻R接入ab间，再闭合开关，电压表示数变为0.4U，则接入R后（）A．R和R0两端电压之比为2﹕3B．通过R0的电流变小C．R0两端的电压变小D．R0消耗的功率减小：【答案】A【解析】解：由电路图可知，闭合开关，电路处于开路状态，电压表测量电源电压；当将另一电阻R接入ab间，再闭合开关，两电阻串联，电压表测电阻R两端电压；则U R=0.4U；根据串联电路的总电压等于各电阻两端的电压之和可知：R0两端电压为U0=U﹣U R=U﹣0.4U=0.6U；A、R和R0两端电压之比为U R：U0=0.4U：0.6U=2：3，故A正确；B、由于ab间没有接电阻R时，电路中没有电流；当将另一电阻R接入ab间，再闭合开关，两电阻串联，电路中有电流，故通过R0的电流变大，故B错误；C、由于ab间没有接电阻R时，电路中没有电流，R0两端的电压为零；当将另一电阻R接入ab间，再闭合开关，两电阻串联，R0两端的电压为0.6U，故R0两端的电压变大，故C错误；D、由于ab间没有接电阻R时，电路中没有电流，R0消耗的功率为零；当将另一电阻R接入ab间，再闭合开关，两电阻串联，R0消耗的功率为P0===，故R0消耗的功率变大，增加了，故D错误．故选A．【考点】欧姆定律的应用；电功率的计算．15．（2017南充，10，2分）如图所示，电源电压保持不变，L1、L2、L3是电阻保持不变的灯泡，L2、L3完全相同．第一次开关S、S1、S2都闭合时，L1的电功率为25W；第二次只闭合开关S时，L1的电功率为16W．则下列说法正确的是（）A、L1、L2两灯丝电阻之比为1：4B、只闭合S时，L1和L3的功率之比为1：4C、L1前后两次的电压之比为25：16D、前后两次电路消耗的总功率之比为25：4【答案】D【解析】解：（1）由图知，开关S、S1、S2都闭合时，L1、L2并联，由并联电路特点和P= 可得此时L1的电功率：P1= =25W…①由图知，只闭合开关S时，L1、L3串联，由P= 可得此时L1的电功率：P1′= =16W…②①÷②可得：= ，故C错误；由电路串联电压特点知，= = = ，由串联电路的分压原理可知：= = ，L2、L3是完全相同，所以：= = ，故A错误；（2）只闭合开关S时，L1、L3串联，两灯电流相等，所以两灯的电功率比：= = ，故B错误；（3）开关S、S1、S2都闭合时，L1、L2并联，由并联电路特点和欧姆定律可得电路中电流：I= + = + = •只闭合开关S时，L1、L3串联，由串联电路特点和欧姆定律可得电路中电流：I′= = = •由P=UI可得两次电路消耗的电功率之比：= = = = ．故D正确．故选D．【考点】欧姆定律的应用，电功率的计算16．（2017贵州遵义，8，3分）如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表的示数为U1，滑动变阻器消耗的功率为0.9W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表的示数为2U1，滑动变阻器消耗的功率为0.2W，则R1与R2的比值是（）A．1：18 B．18：1 C．1：6 D．6：1【答案】C【解析】解：当S、S1闭合，滑动变阻器的滑片P位于中点时，R1与R串联，电压表测R1两端的电压；当S、S2闭合，滑动变阻器的滑片P位于最左端时，R2与R串联，电压表测R2两端的电压，由P=I2R可得，两种情况下滑动变阻器消耗的电功率之比：==（）2×==，解得：=，由I=可得，两种情况下电压表的示数之比：==×=×==，解得：=．故选C．【考点】欧姆定律的应用；电功率与电压、电流的关系．17．（2017山东枣庄，9，2分）如图，电源电压恒为5V，电压表量程为“0～3V”，电流表量称为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，小灯泡标有“3V 1.8W”字样，闭合开关，在电路安全的情况下，（不考虑灯丝电阻的变化）则下列说法正确的是（）A．滑动变阻器的阻值允许调节的范围是0～20ΩB．电流表示数的变化范围是0.1A～0.6AC．电压表示数的变化范围是1V～3VD．小灯泡的最小功率是1W【答案】C【解析】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P=UI可得，灯的额定电流：I L额===0.6A，由I=得：灯泡的电阻R L===5Ω，由于电压表的量程为0～3V，电流表的量程为0～0.6A，则灯泡两端的最大电压为3V，则通过灯泡的最大电流I最大=I L额=0.6A；由I=得：电路中的最小总电阻R最小==≈8.3Ω，由串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：R滑最小=R最小﹣R L=8.3Ω﹣5Ω=3.3Ω，因为滑动变阻器的规格为“20Ω lA”，所以滑动变阻器的电阻允许调节的范围是3.3Ω～20Ω，故A错误；电路中的最大总电阻R最大=R L+R=20Ω+5Ω=25Ω；则电路中的最小电流：I最小===0.2A，所以电流表示数的变化范围是0.2～0.6A，故B 错误；灯泡两端的最小电压为U L最小=I最小R L=0.2A×5Ω=1V；所以电压表示数的变化范围是1V～3V，故C正确；此时灯泡的功率最小为：P L最小=I最小2R L=（0.2A）2×5Ω=0.2W，故D错误．故选C．【考点】欧姆定律的应用；电功率的计算．18．（2017山西，10，3分）酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A．被检者的酒精气体浓度越高，电流表示数越小B．电流表的示数为0.12A时，判定被检者为酒驾C．电压表示数为3V时，R2消耗的电功率为0.45WD．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V【答案】D【解析】解：A、由电路图甲可知，传感器R1和定值电阻R2串联，电压表测传感器R1两端的电压，电流表测电路中的电流；由图乙可知，当酒精浓度增大时，传感器R1的阻值会减小，由欧姆定律可得电路中电流增加，即电流表示数增大，故A错误；B、由I=得：电路中的总电阻R===100Ω，此时气敏电阻的阻值R1=R﹣R2=100Ω﹣60Ω=40Ω，由图象乙可知，此时酒精气体浓度为0.1mg/mL＜0.2mg/mL，所以此时被检者不是酒驾，故B错误；C、电压表示数为3V时，定值电阻R2两端的电压U2=U﹣U1=12V﹣3V=9V，此时R2消耗的电功率P2===1.35W，故C错误；D、根据图象乙可知，被检者酒精气体浓度为0.2mg/mL时，气敏电阻的阻值为R1=30Ω，根据欧姆定律可知此时电流为I====A，根据欧姆定律可得：气敏电阻两端电压U1=IR1=A×30Ω=4V，即为电压表示数，故D正确．故选D．【考点】欧姆定律的应用；电功率的计算．19．（2017江苏南京，12，2分）如图所示电路中，电源电压不变，闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的时（）A．小灯泡正常发光时的电阻为10ΩB．滑动变阻器的最大阻值为20ΩC．电源电压为8VD．当滑片P在最右端时，滑动变阻器消耗的功率为3.2W【答案】B【解析】解：由电路图可知，灯泡、滑动变阻器串联连接，电压表测灯泡两端的电压，电流表测电路中的电流．（1）闭合开关后，当滑片P在某一端点时，根据P=UI可知：灯泡两端的电压U L===3V；当滑片P移至中点时，由于滑动变阻器变小，电路中的电流变大，灯泡两端的电压变大，所以此时电灯泡两端的电压U L′=U L+2V=3V+2V=5V；由于灯泡正常发光时根据P=得：灯泡正常发光时的电阻R L===12.5Ω，故A错误；（2）当滑片P在某一端点时，滑动变阻器全部连入电路，根据串联电路电阻特点和I=可得：电源电压U=U L+IR=3V+0.3A×R﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①当滑片P移至中点时，根据P=UI可知：电路中的电流I′===0.4A，根据串联电路电阻特点和I=可得：电源电压U=I′（R L+R）=0.4A（12.5Ω+R）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②解①②可得：R=20Ω，故B正确；U=9V，故C错误；（3）当滑片P在最右端时，滑动变阻器全部连入电路，滑动变阻器消耗的功率P=I2R=（0.3A）2×20Ω=1.8W，故D错误．故选B．【考点】欧姆定律的应用；电功率的计算．20．（2017山东滨州，15，3分）（多选）如图甲所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断正确的是（）A．R1：R2=5：1B．电源电压是10VC．R2的电功率是20WD．R1工作2分钟所放出的热量为600J【答案】BCD【解析】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流．因并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，所以，电流表A1的量程为0～3A，分度值为0.1A，干路电流I=2.5A，电流表A2的量程为0～0.6A，分度值为0.02A，通过R1的电流I1=0.5A，根据并联电路的电流特点可得，通过R2的电流：I2=I﹣I1=2.5A﹣0.5A=2A，因并联电路中各支路两端的电压相等，所以，由I=可得，电源的电压：U=I1R1=0.5A×20Ω=10V，故B正确；则R2的阻值：R2===5Ω，则R1：R2=20Ω：5Ω=4：1，故A错误；R2的电功率：P2=UI2=10V×2A=20W，故C正确；R1工作2分钟所放出的热量：Q1=I12R1t=（0.5A）2×20Ω×2×60s=600J，故D正确．故选BCD．【考点】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用．21．（2017北京，13，2分）小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是（）A．在这三个用电器中，电烤箱正常工作时的电压最高B．在这三个用电器中，电视机正常工作时的电压最低C．正常工作时，通过电烤箱的电流大于通过电视机的电流D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多【答案】C【解析】解：AB、这三个用电器正常工作时的电压等于额定电压，由于电烤箱、电饭锅和电视机的额定电压相同，所以这三个用电器正常工作时的电压一样大，故AB错误；C、由柱状图可知，这三个用电器正常工作1小时的用电费从高到低依次是：电烤箱、电饭锅、电视机；而单价是一定的，所以它们消耗电能的关系为：W电烤箱＞W电饭锅＞W电视机，根据P=可知，这三个用电器的电功率：P电烤箱＞P电饭锅＞P电视机，由P=UI得，通过这三个用电器的电流：I电烤箱＞I电饭锅＞I电视机，故C正确；D、虽然P电烤箱＞P电饭锅，由于不知道一个月内电烤箱和电饭锅的实际工作时间，所以，根据W=Pt无法判断电烤箱和电饭锅消耗的电能，所以无法比较电费的多少，故D错误．故选：C．【考点】电功计算公式的应用．22．（2017天津12.2）当定值电阻R两端的电压由U1（U1≠0）增大到U2时，通过它的电流由I1增大到I2．电压增加量△U=U2﹣U1，电流增加量△I=I2﹣I1，电功率增加量为△P，则（）A．R=B．R=C．△P=△U△I D．△P=△U（I1+I2）【答案】A【解析】解：因定值电阻的阻值不变，所以，由I=可得，前后两次电压分别为：U1=I1R，U2=I2R，所以，电压增加量△U=U2﹣U1=I2R﹣I1R=（I2﹣I1）R=△IR，变形可得R=，故A正确、B错误；由P=UI可得，前后两次电阻消耗的功率分别为：P1=U1I1，P2=U2I2，所以，电功率增加量△P=P2﹣P1=U2I2﹣U1I1﹣﹣﹣﹣﹣﹣﹣﹣①，因△U△I=（U2﹣U1）（I2﹣I1）=U2I2﹣U2I1﹣U1I2+U1I1﹣﹣﹣﹣﹣﹣﹣②，△U（I1+I2）=（U2﹣U1）（I1+I2）=U2I1+U2I2﹣U1I1﹣U1I2﹣﹣﹣﹣﹣﹣﹣﹣﹣③，所以，△P≠△U△I，△P≠△U（I1+I2），故CD错误．故选A．【考点】欧姆定律的应用；电功率的计算．23．（2017贵州安顺，5，2分）如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．不考虑灯丝电阻随温度的变化，下列说法正确的是（）A．S闭合后，使电压表的示数减小1V，小灯泡L两端的电压就增加1VB．S闭合后，小灯泡L的最小实际电功率为0.5WC．滑动变阻器接入电路的阻值是12Ω时，小灯泡L正常发光D．滑片移到最右端时通电10秒，小灯泡消耗的电能是5J【答案】C【解析】解：A、开关闭合后电压表测的是灯泡的电压，当电压表的示数减少1V，则小灯泡L两端的电压就减小1V，故A错误；B、灯泡的阻值R L===12Ω，当滑动变阻器的电阻最大时，整个电路中的电流最小，I==≈0.17A，则小灯泡L的实际电功率最小，即P=I2R=（0.17A）2×12Ω≈0.35W，故B错误；C、开关闭合时，灯泡与滑动变阻器的左端串联分压，电压表测的是灯泡两端电压，滑动变阻器接入电路的阻值是12Ω时，灯泡的电阻也是12Ω，两者的电阻相等，分担的电压也相等，所以灯泡和滑动变阻器各分担6V电压，此时灯泡能够正常发光，故C正确；D、滑片移到最右端时，连入电路的电阻为60Ω，电路中电流I===A，小灯泡消耗。
初三电功率测试题及答案
初三电功率测试题及答案一、选择题1. 下列关于电功率的说法中，正确的是（）。
A. 电功率是表示电流做功快慢的物理量B. 电功率的单位是瓦特C. 电功率的单位是焦耳D. 电功率的单位是安培答案：A2. 一个电阻为10Ω的电阻器接在12V的电源上，通过电阻器的电流为（）。
A. 0.5AB. 1.2AC. 2AD. 0.2A答案：B3. 电功率的计算公式P=UI中，U表示（）。
A. 电流B. 电压C. 电阻D. 电荷答案：B4. 一个用电器的额定功率为100W，正常工作时的电流为（）。
A. 0.5AB. 1AC. 2AD. 0.2A答案：B二、填空题1. 电功率的国际单位是______，符号是______。
答案：瓦特；W2. 电功率的计算公式P=______×______。
答案：电压；电流3. 一个电阻为20Ω的电阻器接在6V的电源上，其电功率为______W。
答案：1.8三、计算题1. 一个电热器的电阻为15Ω，接在220V的电源上，求该电热器的电功率。
答案：P=U²/R=(220V)²/15Ω=3140W2. 一个电灯的额定功率为60W，正常工作时的电压为220V，求该电灯正常工作时的电流。
答案：I=P/U=60W/220V=0.27A四、实验题1. 用伏安法测量一个未知电阻的电功率。
已知电压表的读数为12V，电流表的读数为0.4A，求该电阻的电功率。
答案：P=UI=12V×0.4A=4.8W2. 一个电炉的额定功率为1000W，接在220V的电源上，求该电炉正常工作时的电流。
答案：I=P/U=1000W/220V≈4.55A。
人教版九年级物理 第18章电功率强化训练之填空30题
人教版九年级物理第18章电功率强化训练之填空30题有答案姓名：__________ 班级：__________一、填空题（共30题）1.爱思考的小伟在学习过电功率知识后，想在家测量空调工作时的电功率，他让家里的空调单独工作2min，观察到电能表转盘转过120转，电能表示数如图所示，则电能表的读数是________kW•h，空调的实际功率为________W。
2.小明同学家电能表铭牌上标有“220V、10A、3000r/kW•h”字样，他观察到在lmin的时间内，电能表的转盘匀速转了15转，观察期间他家工作电器的总功率为________W；小明家的电能表所测的用电器正常工作最大功率不能超过________kW。
3.某电能表的表盘上标有“1600imp/（kW·h）”的字样，将铭牌上标有“220V1210w”字样的电热水器接在家庭电路中，只让它单独工作6min，这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为________kW·h，实际功率为________W，该电路的实际电压为________V。
4.小鹏家的电能表如图所示，则从装表以来小鹏家已消耗的电能为________kW·h，转盘已转过________转；他发现家里只使用一只电水壶(其它用电器都关闭)时，观察到电能表转盘3分钟转过100转，电水壶工作时的实际电功率为________W。
5.一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等（电费单价：0．5元/kW·h；插座本身消耗电能由内部电池提供）．小明将电水壶插在该插座上，这时插座屏幕上显示如图甲所示，当水烧开时，屏幕显示如图乙所示。
这段时间内电水壶消耗的电能为________J，实际功率为________ W．6.手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参量。
容量的单位通常为“毫安时”（符号mA•h）。
2017电功率精选卷子带答案
初三物理阶段测试时间:60分钟满分:100分姓名：____________年级：____________班级：______________一、单项选择（共8小题，每小题3分。
每小题只有一个正确选项，满分24分。
）1、下列物理量中，以瓦特的名字作单位的是A．电功率B．电流C．电阻D．电压2、如图所示，手电筒中的电流为0．5A，电源为三节干电池，则该手电筒小灯泡的功率最接近：A．0.25W B．0.75W C．2.25W D．9.00W3、揭示电流与电压的关系是具有里程碑意义的电学发现，做出这一贡献的科学家是A．安培B．伏特C．欧姆D．瓦特4、两盏白炽灯，甲标有“PZ220V 40W”，乙标有“PZ220V 25W”，比较它们的亮度，下列说法正确的是（）A．甲一定比乙亮B．乙一定比甲亮C．都正常工作时，甲比乙亮D．都正常工作时，乙比甲亮5、在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图3所示的U-I关系图像，从图可以看出R1与R2的大小关系是【】A．R1>R2B．R1=R2C．R1<R2 D．无法确定6、下列几组电阻并联合，等效阻值最小的一组是（）A. 30Ω和15ΩB. 20Ω和25ΩC. 10Ω和35ΩD. 5Ω和40Ω7、电源电压不变，当滑动变阻器接入电路部分电阻为R’，定值电阻R1两端的电压为U；调节P的位置，使定值电阻两端的电压变为U/2，滑动变阻器接入电路的电阻为（）A、2R’；B、R’；C、R1＋R’；D、R1＋2R’。
8、一段导体接在电源电压为8 V的电路中，通过导体的电流为0.4 A.若将这段导体接在电压为2 V的电源上，这段导体的电阻为A.10 ΩB.20 ΩC.40 ΩD.80 Ω二、填空题（每空2分，满分20分。
）9、小明同学实验时连接了如图电路，实验操作正确，他闭合开关后将会发现电压表示数___________，电流表示数_________(“变大”、“变小”、“不变”)10、一位同学在做实验时，测得某导体两端电压为2V。
2017年中考题电功率复习题2
2017年中考题电功率复习题2一、选择题1、如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样．当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3，R1消耗的功率为P1，电路消耗的总功率为P；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′．此时灯泡L恰好正常发光．已知U1：U3=2：3，U1′：U3′=5：2．下列表达式不正确的是（）A．=，= B．=，=C．=，=D．=，=2、图甲是小灯泡的电压——电流图像。
将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，A．电流表的示数为0.2AB．滑动变阻器R接入电路中的电阻为15ΩC．电路消耗的总功率为1.35W。
D．10s内滑动变阻器R产生的热量为13.5J3、如图所示，将标有“3V 3W”的灯泡L1和标有“6V 3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是A．3V 1A B．1.5V 1AC．3V 0.5A D．1.5V 0.5A4、如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表的示数为U1，滑动变阻器消耗的功率为0.9W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表的示数为2U1，滑动变阻器消耗的功率为0.2W，则R1与R2的比值是（）A．1：18 B．18：1 C．1：6 D．6：15、某物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到表和表示数描点在U—I图像中，然后连接这些点得到如图乙所示的U—I图像，则由图不能得出的是A．电阻R的阻值为10ΩB．当示数为2V时，R消耗的电功率为0.4WC．若将R均匀拉长后，再重新进行实验，则描出的图线应在U—I图像中的Ⅰ区D．滑片P左移，电路总功率变小6、酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A．被检者的酒精气体浓度越高，电流表示数越小B．电流表的示数为0.12A时，判定被检者为酒驾[来源:C．电压表示数为3V时，R2消耗的电功率为0.45WD．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V7、如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．不考虑灯丝电阻随温度的变化，下列说法正确的是（）A．S闭合后，使电压表的示数减小1V，小灯泡L两端的电压就增加1VB．S闭合后，小灯泡L的最小实际电功率为0.5WC．滑动变阻器接入电路的阻值是12Ω时，小灯泡L正常发光D．滑片移到最右端时通电10秒，小灯泡消耗的电能是5J8、如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大9、如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是A．小灯泡正常发光时的电阻为10ΩB．滑动变阻器的最大阻值为20ΩC．电源电压为8VD．滑片P在最右端时，滑动变阻器消耗的功率为3.2W10、如图所示，电源电压U保持不变，R0为定值电阻，滑动变阻器R1的最大阻值为R1′．当滑片P在a端时，R0消耗的电功率为6W；当滑片P在b端时，电流表的示数为0.2A，且滑片P在a端时电压表示数U1与滑片P在b端时电压表示数U2之比U1：U2=5：1．则（）A．R0=8ΩB．R1′=24ΩC．U1=9V D．U=20V二、填空题11、如果通过某定值电阻的电流从1A升高到2A，加在该电阻两端的电压变化了5V，则该电阻消耗的电功率变化了______W．12、用四个相同的灯泡L1、L2、L3、L4和定值电阻R1、R2，组成如图所示两个电路．图中U甲=12V，U乙=6V．闭合开关，四个灯泡均正常发光．求：（1）通过L1和L2的电流之比为______；（2）甲、乙两电路的总功率之比______；（3）定值电阻R1、R2的阻值之比______13、某家庭电能表如图所示．若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为______kW.h，空调的电功率是______W．14、在电学实验中，电流表的内阻几乎为零，但实验室中有一种小量程电流表，其内阻不为零，在处理这种电流表时，可看成是一个无内阻的电流表和一个电阻RA串联（如图中虚线框所示）．现要测量一只这种电流表的内阻RA的阻值，电路设计如图所示，电源电压不变，R1：R2=1：2，当S1闭合S2断开时，电流表示数为0.15A，R1消耗的电功率为P1；当S1断开S2闭合时，RA消耗的电功率为0.1W，R2消耗的电功率为P2；且P1：P2=9：8，则S1断开S2闭合时电流表示数I2=______A，电流表的内阻RA=______Ω．15、有“3V 0.75W”的L1灯泡和“3V 1.5W”的L2灯泡，如题14图甲所示，闭合开关，L1灯泡和L2正常发光，则电路总电阻R=______Ω；如题14图乙所示，闭合开关，L1灯正常发光，则电源2的电压U=______ V；此时L2消耗的实际功率P=______W(假设灯丝电阻不变)。
【物理】电功率中考经典题型带答案
【物理】电功率中考经典题型带答案一、电功率选择题1．如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。
该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。
则下列判断正确的是（）A. 该加热器只有两个加热档位B. 加热器两个发热电阻丝的阻值之比R1∶R2=1∶3C. 加热器功率最大时，R1与R2的电流之比为2∶1D. 该加热器的最小电功率是8W【答案】 C【解析】【解答】A．由电路图知道，R1与R2并联连接，且均有一个开关单独控制，这样电加热器能有三个加热档位，即R1单独工作、R2单独工作、R1和R2同时工作，A不符合题意；B．由电路图知道，开关S1、S2均闭合时，R1与R2并联，由于并联电路中总功率等于各用电器功率之和，所以，R2的发热功率是：P2 =P-P1 =12W-8W=4W，又因为并联电路中各支路两端的电压相等，所以，由知道，两个发热电阻的阻值之比是：；B不符合题意；C．由于并联电路两端的电压相等，根据P=UI知道，加热器功率最大时，R1与R2的电流之比是：，C符合题意；D．由于P1=8W，P2=4W，所以，当只有R2工作时，该加热器的电功率最小，即最小电功率是4W，D不符合题意。
故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，根据并联电路的特点和求出两个发热电阻的阻值之比；根据P=UI可得电流之比；根据R1的发热功率和R2的发热功率判断得出最小电功率.2．下列估测值最接近生活实际的是（）A. 人骑自行车的平均速度约为0.5m/sB. 中学生的质量约为200kgC. 初中物理课本的宽度约为18cmD. 日光灯正常工作的电功率约为1000W【答案】 C【解析】【解答】解：A、人步行的速度在1.1m/s左右，骑自行车的速度在5m/s左右，A 不符合实际；B、中学生的质量在50kg左右，B不符合实际；C、初中物理课本的宽度约为18cm，C符合实际；D、日光灯正常工作的电功率在40W左右，D不符合实际。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017年中考电功率填空选择30典型练习题1.一台电动机正常工作时线圈两端电压为380V ，线圈电阻为2Ω，线圈中电流为10A ，这台电动机正常工作1s 消耗的电能为W 和产生的热量为Q 分别为AA.3800J 、200J .B.3800J 、3800JC.72200J 、200JD.72200J 、3800J2.一个标有“6V 3W”的灯泡，欲接到9V 的电源上能正常发光，应给它CA.串联一个3Ω的电阻B.并联一个3Ω的电阻C.串联一个6Ω的电阻D.并联一个6Ω的电阻3.一只标有“6V 1.5W”的灯泡L 1和另一只“6V 3W”的灯泡L 2串联后接在电源上，通电后有一只灯泡正常发光，另一只灯泡较暗，其中能正常发光的是灯泡 L1 ，此时电路中的电流是 0.25 A ，电源电压是 9 V 。
4. 图所示电路，电源中电源两端的电压保持不变，R 0为定值电阻，R 为滑动变阻器．闭合开关S 后，在滑动变阻器滑片P 向右滑动的过程中,下列说法正确的是 CA ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数不变D ．小灯泡L 的亮度变暗5．如图所示电路，电源电压保持不变，L 是标有“6V 3W ”的小灯泡，R 是滑动变阻器。
闭合开关S 3，断开开关S 1、S 2，滑片P 位于中点时，灯泡L 恰好正常发光，电压表V 的示数为U 1；当S 1、S 2都闭合，滑片P 滑至b 端时，电流表示数为1.5A ，电压表V 的示数为U 2；U 1:U 2=1:2，下列选项正确的是B A ．滑动变阻器的变化范围是0~12Ω B ．滑动变阻器的变化范围是0~24Ω C ．当S 1、S 2 、S 3都闭合，滑片P 位于a 端时，灯泡L 仍能正常工作 6．小敏同学在做电学实验时按照如图7所示的电路将电学器材连接，她使用的电流表量程为0~0.6A ，电压表的量程为0~3V ，电源两端的电压为6V 且保持不变，电阻R 的阻值为10Ω，允许消耗的最大电功率为0.9W 。
滑动变阻器R 0的最大阻值为20Ω，允许通过的最大电流为0.5A 。
将开关S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是 BA ．通过电阻R 的电流最大值为0.4AB ．滑动变阻器接入电路的最小值为5ΩC ．电压表示数最大的变化量为1VD ．滑动变阻器R 0消耗的最大功率为1.2W 7．图所示电路中电源两端电压不变。
当①和②均为电压表时，开关S 闭合后，电压表V 1、V 2的示数之比为7∶12，电阻R 1消耗的电功率为P 1。
当①和②均为电流表时，开关S 闭合后，电流表A 1、A 2的示数之比为16∶21，此时电阻R 2消耗的电功率为P 2'。
则P 1∶P 2'等于DA ．1∶12 B．1∶16C ．3∶64 D．9∶168．如图所示电路中，电压U 保持不变，电流表的示数为1A 。
如果R 1与R 2的等效电阻为R ，并且R 1：R=5：3，电阻R 2消耗的电功率为2.4W ，则电阻R 1=___12.8__Ω。
9.如图所示电路，R 是定值电阻，灯泡L 1L 2分别标有“8V 8W ”和“12V 24W ”，电路两端总电压U=6V 不变。
只闭合开关S 3时，电路消耗总功率为2.4W 。
开关都闭合时，电路消耗的总功率为__6.9___W 。
（忽略灯丝电阻变化）10．如图所示电路图中，电源电压不变。
开关S 闭合前，R 2两端电压为U 2，开关S 闭合后，R 2两端电压为U 2'，比较可知，U 2 ___小于_____U 2'（填：“大于”、“小于”或“等于”）。
R11．两灯L 1、L 2分别标有“3V 0.9W ”和“? V 0.2W ”字样,其中L 2的额定电压已经看不清,将两灯并联在1V 的电源下,发现L 2比较亮一些；将两灯串联在电源电压为3V 的电路中,发现L 2恰好正常发光,则此时L 1消耗的实际电功率为______0.225____W 。
12.在图（甲）所示的电路中，R 1为滑动变阻器，R 0、R 2均为定值电阻，电源两端电压保持不变。
改变滑动变阻器R 1的滑片位置，两电压表的示数随电流变化的图线分别画在图（乙）所示的坐标系中。
根据给出条件可知电阻R 0的阻值为___20__Ω。
13.如图甲所示，小灯泡L 1和L 2额定电压均为6V ，A 、B 分别为L 1和L 2中电流随两端电压变化关系的曲线。
现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路消耗的总功率为__4__W 。
14．将一个用电器接到电压不变的电源上时，它消耗的电功率为P ；若用较长的导线把这个用电源器接到同一个电源上，它消耗的电功率为P /；则此时导线上消耗的电功率的表达式P 线=__P 总-P`_____。
15．甲灯标有“220V 40W ”，乙灯标有“110V 40W ”，将它们分别接在电路中，都能正常发光，则甲、乙两灯实际功率之比为 4:1 ，甲、乙两灯通过的电流之比为 1:2 ，甲灯的电阻是欧，甲、乙两灯的电阻之比为 4:1 。
16．把标有“6V ，3W ”和“6V ，6W ”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 9 V ，两灯消耗的实际总功率为 4.5W 。
17．如图所示电路，电源电压不变，130R =Ω。
当1S 闭合、2S 断开时，电流表的示数为0.1A ；当1S 和2S 都闭合时，电流表的示数为0.4A ，在1min 内电流通过1R 与2R 做功之比12:W W = 3:1 。
18．下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时，通过洗衣机的电流为 1.5 A ；若洗衣用20min ，脱水用10min ，则该洗衣机消耗的电能共是 0.16 kWh 。
19．灯泡的灯丝断了再搭接上，接到原来的电源上，灯泡比以前更 亮 了，这是因为灯丝电阻 变小 ，消耗的功率 变大 。
20．如图是电吹风机送热风时的工作电路。
对应额定功率为1100W ，正常工作10分钟，消耗电能 6.6X105焦，则电动机的机械能一定小于 6.6X105 焦。
21．如图所示，电源电压不变，定值电阻R 阻值为18Ω。
有四只白炽灯泡1L 、2L 、3L 、4L ，它们的规格分别为“3V ，2W ”、“6V ，2W ”、“12V ，2W ”、“24V ，2W ”。
当把它们分别接在电路中的M 、N 两端时，实际功率最大的是（ D ）A ．1LB ．2LC ．3LD ．4L22．四只相同的灯泡分成两组，两只灯泡并联，两只灯泡串联，分别接上电压相同的电源，如果这两组灯泡消耗的电能相等，则串联通电时间是并联通电时间的（ B ）A ．8倍B ．4倍C ．2倍D ．0.5倍23．一台电动机正常工作时线圈两端的电压为380V ，线圈电阻为2Ω，线圈中电流为10A 。
这台电动机正常工作Is 消耗的电能为W ，产生的热量为Q ，则（ A ）A ．W=3800J ，Q=200JB ．W=3800J ，Q=3800JC ．W=72200J ，Q=200JD ．W=72200J ，Q=3800J24． 小明家买了一台电烤箱，有低温、中温、高温三个档位的发热功率。
如图15所示是其内部简化电路图，开关S 1可分别与触点a 、b 接触。
已知：R 1=48.4Ω，R 2=96.8Ω，电源电压220V 保持不变。
请分析和解答以下问题：（1）当开关S 1置于a 端、S 2闭合时，电烤箱处于_____高温_____档位；当开关S 1置于b 端、S 2断开时，电烤箱处于___低温______档位；（选填“高温”、“中温”或“低温”）（2）电烤箱在高温档位工作时的电功率是多少？（3）电烤箱在中温档位工作时对食物加热6min ，消耗的电能多少？解：（2）∵R1、R2并联∴R 总=R1R2/（R1+R2）=48.4ΩX96.8Ω/（48.4Ω+96.8Ω）≈32.27Ω∴P 中温=U 额2/R 总≈1499.85W（3）Q=U 额2/R1t=（220V ）2/48.4ΩX6X60s=3.6X105J25．如图18所示。
两个灯泡的电阻为R 1和R 2，且R 1>R 2，若将它们并联后接在电压为U 的电路上，灯Ｌ1和Ｌ2消耗的功率分别是P 1和P 2；若将它们串联后仍接在电压为U 的电路上，灯Ｌ1和Ｌ2消耗的功率分别是P 1' 和P 2' ，下列说法中正确的是（ C ）Ａ．P 1+P 2 = P 1'+P 2' B ．P 1+P 2 < P 1'+P 2'C ．P 2>P 1>P 1'>P 2'D ．P 2<P 1<P 1'<P 2'26．学生宿舍电路中的熔丝是按规格安装的，但经常被烧断，发生这种情况的原因可能是（ C ）A ．电路中某处有短路B ．某个灯座内火线与零线直接相触C ．有一个寝室经常使用大电炉D ．进入宿舍的电压经常低于220V27．如图1所示，设电源电压保持不变，R 是一个定值电阻，在a 、b 两点间接入一个标有“3V 2W ”功灯泡L 1，它恰能正常发光；若在a 、b 两点间换接入标有“3V 3W ”的灯泡L 2，则该灯泡（ C ）A ．也能正常发光，其消耗的电功率等于2WB ．也能正常发光，其消耗的电功率等于3WC ．不能正常发光，其消耗的电功率小于3WD ．不能正常发光，其消耗的电功率大于3W28．串联在电路中的两盏灯L 1和L 2的电阻分别为R 1、R 2，若R l >R 2，在相同时间内，电流通过L 1、L 2所做的功分别为W 1、W 2，它们的关系是（C ）A ．W l <W 2B ．W 1=W 2C ．W 1>W 2D ．无法确定29．小明利用电能表测量某一家用电器的电功率，当电路中只有这一个用电器连续工作时，测得在1h 内，消耗的电能为1．2kW ·h ，那么这一个用电器是（D ）220V 图1A．电冰箱B．普通白炽灯C．彩色电视机D．挂壁式空调机30．家庭经常用到的三孔插座和三脚插头，如图2所示。
下面接法正确的是（ A ）A．1孔接地，1脚接用电器外壳B．2孔接地，2脚接用电器外壳C．3孔接地，3脚接用电器外壳D．不论哪孔接地，哪脚接用电器外壳都可以图2。
