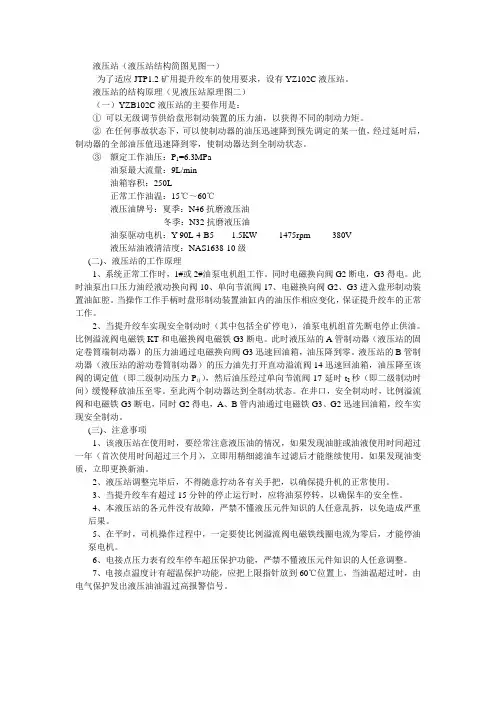

液压站(液压站结构简图见图一)为了适应JTP1.2矿用提升绞车的使用要求,设有YZ102C液压站。

液压站的结构原理(见液压站原理图二)(一)YZB102C液压站的主要作用是:①可以无级调节供给盘形制动装置的压力油,以获得不同的制动力矩。

②在任何事故状态下,可以使制动器的油压迅速降到预先调定的某一值,经过延时后,制动器的全部油压值迅速降到零,使制动器达到全制动状态。

③额定工作油压:P1=6.3MPa油泵最大流量:9L/min油箱容积:250L正常工作油温:15℃~60℃液压油牌号:夏季:N46抗磨液压油冬季:N32抗磨液压油油泵驱动电机:Y-90L-4-B5 1.5KW 1475rpm 380V液压站油液清洁度:NAS1638-10级(二)、液压站的工作原理1、系统正常工作时,1#或2#油泵电机组工作。

同时电磁换向阀G2断电,G3得电。

此时油泵出口压力油经液动换向阀10、单向节流阀17、电磁换向阀G2、G3进入盘形制动装置油缸腔。

当操作工作手柄时盘形制动装置油缸内的油压作相应变化,保证提升绞车的正常工作。

2、当提升绞车实现安全制动时(其中包括全矿停电),油泵电机组首先断电停止供油。

比例溢流阀电磁铁KT和电磁换阀电磁铁G3断电。

此时液压站的A管制动器(液压站的固定卷筒端制动器)的压力油通过电磁换向阀G3迅速回油箱,油压降到零。

液压站的B管制动器(液压站的游动卷筒制动器)的压力油先打开直动溢流阀14迅速回油箱,油压降至该),然后油压经过单向节流阀17延时t2秒(即二级制动时阀的调定值(即二级制动压力PⅡ间)缓慢释放油压至零。

至此两个制动器达到全制动状态。

在井口,安全制动时,比例溢流阀和电磁铁G3断电,同时G2得电,A、B管内油通过电磁铁G3、G2迅速回油箱,绞车实现安全制动。

(三)、注意事项1、该液压站在使用时,要经常注意液压油的情况,如果发现油脏或油液使用时间超过一年(首次使用时间超过三个月),立即用精细滤油车过滤后才能继续使用。

YZB-120PY-3液压动力站英文说明书

YZB-120PY-3液压动力站英文说明书

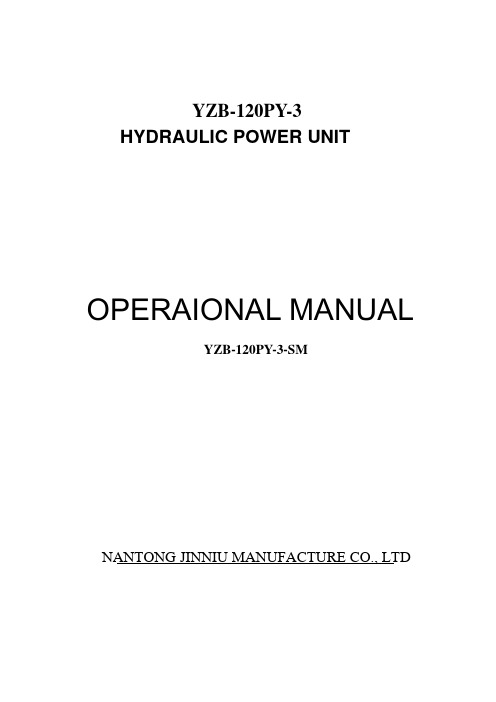

YZB-120PY-3HYDRAULIC POWER UNITOPERAIONAL MANUALYZB-120PY-3-SMNANTONG JINNIU MANUFACTURE CO., LTDContents1. Introduction2. Technical performance3. Structure and Work Principle4. Operation and Maintenance5. Trouble-shooting6. Wearable Parts List1. IntroductionYZB-120PY-3hydraulic units are to supply hydraulic power for land translation forcing cylinder of oil field drilling derrick. The power unit contains electric motor, pump, oil filter, filter unit, valve block, and speed adjusting valve, hand-reversing valve, oil tank and pressure gauge.All the parts are explosion-proof, suitable for desert, and plateau work environment.Only need to input AC 380V, 50Hz can start its running. Explosion-proof grade for electric parts is dIIBT6; protective grade is IP54, suitable for drilling environment with combustible gas.The hydraulic power unit features compact structure, simple installation, good applicability.2. Technical performance1:Power unitMax work flow:120L/min (31.7gpm)Available volume:587L (129gal)Max work pressure: 20Mpa (2900psi)2:Explosion-proof motorModel: YB2-225M-4-B35 Power: 37Kw (49.6hp)Voltage: 380V Frequency: 50Hz Speed: 1500rpm 3:Plunger pumpModel: HY100S-LP Speed:1500rpmpressure: 31.5Mpa Flow: 120L/min4:Connection descriptionHydraulic pressure line joint:NPT3/4(6ea)(M30×1.5) 5:Overall dimensions:18330×1090×1255mm(72×43×49in)6:Weight:1600kg(3527lb)3. Structure and Work PrincipleYZB-120PY-3hydraulic power unit contains electric motor, pump, oil filter, filter unit, valve block, and speed adjusting valve, hand-reversing valve, oil tank and pressure gauge. The power unit is tank-on-the-side structure, to ensure enough intake of oil for electric motor-pump assembly.Also there is an oil pool at the bottom of the power unit. The hydraulic oil will not flow to the ground when disassembling pipe line joint. And oil can be drained by unscrew releasing plugs.Operation instructions:1、Synchronization regulation:Controlling three pushing cylinder by three adjusting valve(2FRM16-20/160L). Keeping one-way synchronization of three cylinders by three adjusting valves.2、Pushing regulation:By adjusting spill valve (DBDSK20 /31.5).(increase in the clockwise direction;otherwise, decrease).4. Operation and MaintenanceBesides the above-mentioned structure and principle of YZB-120PY-3 hydraulic power unit, also needs to notice the following items:1)Check if oil storage is within the range of liquid-meter. Normally, hydraulic oil is YB-N32 or YB-N46 anti-wear oil. When environmental temperature is below minus 25℃, YC-N32 or YC-N46 low setting oil also is a choice.2)Choose a well ventilating place to set the power unit.3)Electric source of the power unit should have a ground connection to secure safety of personnel and equipment.Hanging for the unit1) Shift the power unit near to drill platform. Hanging chain should fixed with ears of the power unit, avoiding impact and damaging.2)The power unit is lifted with four ears to secure safe.Operation:1)Connect hoses between power unit and pushing cylinder.2)Connect power source.3)Turn on the main power switch and press start button. Check rotating direction of electric motor to secure it is correct. (Rotating direction should be identical to the tag pointed.)4)Start electric motor to drive pump working. Check the pressure gauge reading to see if power unit running normally.5)Check every connecting site to see if leaking.6)When stop the power unit, do shut off main electric machine.7)When do not use the power unit for a long time, do shut off electric source.Maintenance:It is important to perform maintenance for the power unit, and make sure that the unit can work normally, safely, and stably, and reliably.Common maintenance:1)Regular check the oil level in the tank, keep the oil within the indicating range of liquid-meter, or it will go against the normal work of hydraulic unit.2)Check if any leakage at pipe connecting sites. If leakage occurs do stop the power unit and have a good repair. Do not perform connecting repair when power unit is running.3)Check pressure gauge to see if ok. From the stability of reading and dial can judge fluctuation status of pressure and flow.4)Check all the fastenings to see if loose.5)Check if plunger pump is running normally, and return pressure if too high. Do stop the unit and replace the filter elements of oil taking filter when necessary.6)Keep the unit clean. When the unit is working do shut off each door.Do not uninstall the doors and safeguard net. Do prevent water and impurities from entering into the oil pool at bottom.7)Do not put articles on electrical motor screen, so as not to obstruct ventilating.8)When replace wearable parts or other parts, do pull out the power plug.Normally, hydraulic oil should be replaced once a year or after six months’work. Clean oil tank and oil taking line; do prevent water and impurities entering into oil and line. If do not use the power unit for a long time, clear off oily dirt and dust on surface, and drain off remaining oil in the oil pool, protect with covering, and put the unit on a safe place.5. Trouble-shooting6. Wearable Parts List。

液压泵站使用说明书

液压泵站使用说明书

液压泵站YEYABENGZHAN使用说明书郑州新华能气动液压设备有限公司ZHENGZHOU XINHUANENG HYDRAULICS CO.,LTD目录一主要技术参数 (1)二安全使用注意事项 (2)三使用说明 (2)四调试运行 (3)五维护与保养 (3)六常见故障及排除 (7)七液压系统原理图 (10)八液压系统外观图 (11)九电气原理图 (12)十易损件明细表 (13)十一维护检修记录 (14)一安全使用1 工作人员必须仔细阅读本说明书,掌握本设备的使用方法及工作原理,了解本泵站各部结构及功能,方能操作。

2 检查泵站现状及完好状态,检查各仪表,调节旋钮及按钮等是否在运输过程中损坏,当泵站出现异常声音和故障时要切断电源终止工作,排除故障,严禁超技术范围使用。

3泵站工作电压~380V,~220V或-24V控制,电气故障应由电工检测排除,严禁非专业人员擅自处理。

系统压力出厂调试时已进行设定,未经生产主管允许不得乱动各调压、调速旋钮。

二注意事项1 工作油使用温度不要超过65°。

2 防止污染,污染物会使油液加速氧化。

3 避免水分混入油液,水分会使油液乳化。

4 要控制油压机器及配管之漏油,定期检查其紧固情况。

5 工作油应定期检查,夏天用HM46#,冬天用HM32#。

6 已经开始劣化的油液,补充新油并不能延长寿命。

应予全部更换。

其他有关问题请参阅说明书。

三警告1 严禁电机转向错误!2 严禁使用电压不符或缺相运行!3 使用前必须将油加至液位计2/3位置!4 严禁随意调整各油压元件旋钮!5 严禁将泵站倒置,非专业人员切勿拆卸维修!使用说明一、安装1、油箱尽可能安装在通风良好、温差较小、空气中粉尘较少的平面上,油箱地脚与地基接触良好,以免系统工作时发生振动2、安装时需注意留有足够的维修空间3、过滤器、蓄能器等经常维护、检修的元件,需安装在易于维修的位置4、对于冷却器需注意水质、水量、水温和防冻5、油箱清洗干净后向油箱内注入NL46或NM46抗磨液压油,油面应加至可视液位计2/3处6、带有蓄能器的泵站应远离热源,禁止在蓄能器上进行焊接、铆接、敲击或机加工7、泵站与设备之间硬管连接时一定要用管夹将管路固定,以免油压冲击使管路振动。

液压泵站使用说明书(YZ-15-10型)

液压泵站使用说明书(YZ-15-10型)

YZ(J)15-10型液压站使用说明书焦作制动器股份有限公司2009年8月一、用途本液压站是驱动夹轨器的液压动力装置。

它能提供足够的液压力和流量满足制动器松开或夹紧(抱闸)。

二、主要技术参数电机功率:N=3KW(电机Y100L2-4-B5)压力P=15 MPa流量Q=10L/min电磁阀工作电压V=220 AC (交流)三、液压站的液压系统组成及工作原理图1所示为液压站的系统原理图。

现以执行机构为盘式制动器为例来说明其工作原理。

液压站的液压系统由电机、液压泵、手动泵、单向阀、溢流阀、二位二通电磁球阀、压力继电器、压力表和电控柜等组成。

图1已列出了各元件的名称。

制动器靠弹簧夹紧(抱闸),液压力松开(松闸)。

(1)表1表示了制动器的动作与相关元件的状态关系表1O——给电×——断电启动泵,泵输出的油经电磁阀回到油箱,当电磁阀给电,泵输出的油输入到制动器,逐渐升压,系统压力达到压力继电器设定的压力时,压力继电器的常闭触点断开,发出电讯号使电机停转,系统处于保压状态,制动器靠液压力松开。

若系统由于泄漏其压力下降,使压力继电器触点重新闭合,此时,发出电讯号使电机重新启动,再使压力上升,从而保证制动器处于松开状态。

当需要抱闸时,电磁阀(11)DT断电,系统卸压,制动器靠弹簧力夹紧旋转部件,达到抱闸目的,同时停泵。

(2)四、液压站调压步骤1、松开溢流阀(12)的调压螺钉(逆时针旋转);2、启动泵,使其空载运转1分钟;3、电磁换向阀DT通电,再断电数次,再给电;4、缓慢旋紧溢流阀(12)调压螺钉(顺时针旋转),同时观察压力表,溢流阀设定的压力要略高出压力继电器触点断开时的压力(高出1Mpa)。

最后旋紧锁紧螺母。

五、使用与维护注意事项1. 注入油箱内的液压油必须保证清洁,使用过滤精度为20μm的过滤器,严禁直接倒入!2.液压油推荐采用10号航空液压油或12号航空液压油。

定期更换液压油,打开箱盖清洗油箱及过滤器(半年一次)。

液压站使用说明书1

液压站使用说明书一、机器用途本机为榨油机榨笼开合用液压缸提供压力,从而将榨笼打开、闭合以便更换维修榨油机内部零件。

二、技术要求1.油箱容积300×400×500mm2.流量10L/min3.工作油压16Mpa4.电机功率3kw5.电机转速1420r/min三、安装于调试1.本机为移动式液压站,使用时直接将本机推到所需维修的榨油机前,将液压缸座与榨油机底座连接把油路接通拧紧。

(按图示把管路与三通、液压阀、液缸连接)2.安装液压胶管是注意应避免急转弯且不能有扭转现象3.给油泵的电机安要求接通电源4.给溢流阀卸荷5.扳动换向阀的手柄,中位停止两侧为供油,观察手柄的位置与所控制液压缸的关系(附图)6.逆时针调整节流阀的旋钮,是液压缸在能打开,闭合时均处于较低的速度下。

7.扳动换向阀手柄,使其处于使榨笼正确运行的位置,开启电动机,先空转 1 至3 分钟,再逐渐调整溢流阀(顺时针)升压,知道能使榨笼正常开启或关闭为止。

在油缸走到将近尽头时,反向扳动换向阀手柄,使另侧液压缸运行,需继续调整溢流阀直到能是榨笼运行为止。

在能使榨笼打开、关闭都正常的情况下记下压力表的数值,便于下次直接调节使用,此为溢流阀的调定压力值。

8.扳动换向阀,在使榨笼打开、关闭过程中调整节流阀,使榨笼在打开、关闭过程中的速度都比较满意为止。

四、工作原理1.电动机带动油泵向液压缸供油,缸杆升起一定高度插入注销把液压缸与榨笼连接(底座与地面有一定间隙给予垫块充实)。

把手动换向阀至于中位,把榨笼定位块卸下,双作用小液压缸至于榨笼上面(行程100mm)把榨笼顶开利用榨笼本身压力把液压缸压下打开,如果慢可以调节节流阀。

(如开始只开了一扇可以把打开的这扇在顶上去把定位块安装上顶开另一扇,把这扇的定位块在卸下来自身压力会将其压下如果不动人工可以给予外力)2.榨笼内部检修完后升起榨笼安装上定位块穿上螺杆拧紧。

五、液压缸的运动及其使用(附图)1.液压缸空载升液压站工作,使液压缸升至榨笼耳座部位给其穿上销。

B系列泵中文说明书

中文说明书Doseuro®S.R.L .ALTERNATIVE DOSING PUMP WITH DIAPHRAGM,INTERPOSED FLUID AND SPRING RETURNSeriesE 125NE 175N E 250NDoseuro 目录1 泵的使用说明2 编码说明3 泵的技术参数4 工况条件5 使用概况6 泵的运输和储存7 去除保护帽8 泵的安装9 泵的位置10 泵与系统的联系11 排液端的连接12 脉动阻尼器的安装13 齿轮油的添加14 电机接线15 噪音16 泵的启动17 泵的调节18 附加设备19 其他附件20 维修保养21 泵头的定期检查22 拆换泵头及膜片23 拆换柱塞24 添加液压油25 工厂维修26 泵的报废27 部件及有害物质的处理1. 泵的使用说明1.1 泵的应用计量泵是应用在需要调节泵的流量的场合。

泵的构成:运动:根据实际的计量情况而调整电机转速, 并通过推杆及复位弹簧将往复运动变为直线运动。

传递运动: 铸铝弹性接头调节:在工作状态下和静止状态下, 都可以通过调节复位弹簧, 在0%-100%之间调整流量。

液力件:通过吸口阀计量并吸入液体,然后通过出口阀排出。

电机:三相或单相电机。

结构: V18-F-CVE三相电源: 220/240V±80/415V 50Hz; 220/280V-380/480V-60Hz单相电源:230V-50Hz我们可以根据客户要求, 提供不同电压和频率的产品。

齿轮箱:铸铝外置零件:推杆的材质是S.S. 420, 保护件及其他附件的材质都是不同种类的塑料。

2 编码说明以下述计量泵为例,说明编码中每个字母代表的意义▲注意泵头材质的技术特点请参阅更多的技术数据表B125N - 25/F 11 DV3 泵的技术参数下面是各系列计量泵技术参数参照表,请仔细阅读,严格按照要求工况运行,确保对泵不造成损坏。

B 125N – E 125N type dataB 175N - E 175N type dataB 250N - E 250N type data4 工况条件泵的实际流量与所输送的液体的粘度,比重及水力损失有关。

液压动力站使用说明书

XXX液压动力站使用说明书1. 范围本说明书适用于xxxxxxxxxx有限公司XXX液压动力站使用说明(以下简称泵站); 本操作说明书规定了泵站的使用方法,常规保养和常见故障的处理方法。

2. 泵站简介本泵站主要用于XXXXXXXXXX。

2.1 泵站组成本泵站主要由电动机、油泵、油箱、底盘、过滤器、散热器等传动附件和液压附件组成。

2.2 主要工作参数2.2.1 主泵:A11VO95LRDS/10R-NSD12N00(95ml/r)最大工作压力: 120 bar数量: 1 台循环泵: CB-B25(17ml/r)数量: 1 台2.2.2 电动机主电动机型号:1TL0001-2AB4 3-3JA5-Z输出功率: 30 KW转速: 1470 rpm数量: 1 台循环泵电机型号:1TL0001-0DB3 2-1FA4-Z输出功率: 0.75 KW转速: 1470 rpm数量: 1 台2.2.3 电加热器型号: 220V/50HZ 2KW功率: 2KW数量: 2 台2.2.4 供电要求电动机为:三相 AC380V, 50Hz电加热器: 单相 AC220V, 50Hz2.2.5 油箱容积有效容积为350L,最大容积为430L。

2.2.6 液压工作液40#抗磨液压油2.3 外形及安装说明泵站最大外形尺寸1400*1400*1160(长*宽*高),泵站底座配有4处压板,可用地脚螺栓配压板固定。

3.使用条件说明3.1液位:工作时液位应保持在油箱高度的80%左右。

油箱上设有液位计,当液位低时,应及时加油。

3.2油温:油温控制在 20-80 ℃之间。

当温度低于20 ℃时,加热器自动启动,当加热器高于80 ℃时,散热系统运行。

3.3压力:主泵自带压力切断功能,当系统压力过高时,泵的压力切断功能会自动开启。

4.故障排除4.1 油泵电机无法启动a)检查动力电源和控制电源及电器接线是否正常;b)检查油泵电机的控制部分;c)如配有限位开关,检查限位开关是否正常开启;4.2 泵-电机能正常开机,但无动作a)检查电机转向是否正确;b)检查滤油器,滤油器配有发讯器,若堵塞请更换滤芯;4.3 漏油检查相应泄漏点的密封元件,如损坏,请更换。

液压泵使用说明书

液压泵站目录第一章一般说明1-1 前言1-2 液压站出厂保证第二章液压站的运转2-1 液压站运转前的注意事项2-2 液压站的运转说明及注意事项第三章系统的结构3-1 液压系统的结构3-2 电气系统第四章液压站的常见故障处理及维护保养4-1 常见故障诊断与排除4-2 易损件明细表第一章一般说明1-1 前言本说明书就系统的组成、参数和功能操作及常见故障加以说明..一般说来液压系统大部分的故障和事故;通过制定的维修方案也就是定期维护是可以预防和避免的..所以本厂建议用户根据此说明书制定适合该套系统的维修计划;进行定期的维护以减少故障停机..1-2本厂对液压站出厂后的质量保证我厂提供的液压系统总成;在产品交验一年内发生的故障;经确认责任在我厂的;我厂将负全部责任;进行免费维修或调换..但对于以下的几种情况;我厂不负任何责任..1)用户擅自更改超载保护装置的场合..如;用户超载使用而造成的故障及元件的损坏由用户自己负责..2)用户对液压系统使用方法不当的场合..如;以后对过滤器修理检查后;漏装过滤器滤芯..3)由于系统液压油在劣化状态下使用而造成的事故由用户自己承担责任..4)不经我厂同意;擅自分解拆装油泵、控制阀、电动机等零部件而造成的损失本公司不承担任何责任..5)因不可抗拒的自然因素带来的损坏..6)下列消耗品亦不属于保证系列:密封件、工作介质、滤芯等易耗品不属于保证系列内的对象..第二章液压系统的运转2-1 运转前的确认事项a)确认油箱工作油的液位;b)检查连接控制板上的主开关;c)检查过滤器的清洁度;如有必要;可更换;d)检查控制装置是否有报警信号;如有必要;复位存在的信号.. 2-2液压站的运转说明及注意事项准备工作完成后;请按以下程序进行操作:a)合上主电源开关;b)按下电源控制按钮;c)按下工作需要开启泵;d)系统处于无人监控状态时;必须停机..第三章系统的结构3-1液压系统见附图1.液压原理图3-1-1基本参数1)邮箱的有效容积:200L2)电机功率: 5HP3)系统最高工作压力:12Mpa流量:20L/min4工作介质温度范围:10—55℃3-1-2液压泵油泵:V15A2RX-953-1-3系统压力本液压系统中;工作压力为10Mpa..3-1-4测控装置本系统中设置有压力表、液位液温计等测控装置..3-1-5过滤液压系统80%的故障是由于油液不清洁造成的;因此油液应定期更换;并及时更换过滤芯..3-2电气系统3-2-1电源电气设备的使用电压如下:电机型号:5HP-4H523电机回路:AC380V/50HZ控制、检测回路:DC24V3-2-2电机启动条件1.确认主电源已供电..2.确认无警报信号..3.确认油位在正常范围内..3-2-3电机停止若按控制箱上的“停止”按钮则电机停止..如长时间不用泵站;请将主电源断开..第四章维护保养及修理4-1一般故障排除1、液压系统压力不足、流量不足1)检查液压泵有误排油;内泄是否过大;2)检查油位是否正常、泵吸油是否正常;3)检查电气是否正常;4)检查溢流阀、减压阀是否正常;5)检查系统是否有外泄露;6)检查电机转向是否正确;7)检查流量阀调整阀是否正常..2、执行元件动作不正常1)检查换向阀换向是否正常;2)检查系统压力元件是否正常;3)检查执行元件是否正常;4)系统中混有空气;5)相关机械方面故障;6)流量阀、压力阀之设定及调整..3、油温过高噪音过大1)压力调整过高;2)高压大流量进溢流阀卸荷;3)油黏度大或泵内泄大;4)油箱内之油量不足..。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

YZB-120PY-3液压动力站
使用说明书
YZB-120PY-3-SM
南通金牛机械制造有限公司
目录
一:概述
二:主要技术性能
三:主要结构及操作说明
四:使用和维护
五:一般故障及排除
六:易损件明细表
一概述
YZB-120PY-3液压动力站是专门为陆地上的石油矿场钻机井架的平移推力缸提供液压动力和控制的装置。

该动力站由柱塞泵、电机、滤油器、过滤装置、阀块、调速阀、手动换向阀、油箱和压力表组成,所有电气件均隔爆,适用于沙漠、高原等工况,保证动力站的正常起动作业。

该动力站仅需接入交流380V,50Hz电源,即可起动工作;电气件的隔爆等级为dⅡBT6,防护等级为IP54,适用于具有可燃性气体的石油钻采作业,工作安全可靠。

该液压动力站结构紧凑,安装简便,适用性强。

二主要技术性能
1:液压动力站性能参数
最大工作流量120L/min (31.7gpm)
有效容积587L (129gal)
最大工作压力20Mpa (2900psi)
2:隔爆电机参数
电机型号:YB2-225M-4-B35 功率37Kw(49.6hp)
电压380V 频率50Hz 转速1500rpm
3:柱塞泵参数
柱塞泵型号:HY100S-LP 转速1500rpm
工作压力31.5Mpa 流量120L/min
4:管线接头规格
高压口接头:NPT3/4(6个)(M30×1.5)
5:外形尺寸:18330×1090×1255mm(72×43×49in)
6:重量:1600kg(3527lb)
三:主要结构及操作说明
YZB-120PY-3液压动力站由柱塞泵、电机、滤油器、过滤装置、阀块、调速阀、手动换向阀、油箱和压力表等组成。

动力站整体布置为油箱旁置式结构,使机泵组吸油充分。

液压动力站底部为一整体油池,在拆卸管线接头时,液压油不会流到地面。

可通过放油螺塞旋开排油。

操作说明:
1、同步调节:该回路使用三个调速阀(2FRM16-20/160L)分别控制三个推力缸,通过调节三个调速阀来实现三个缸的单向同步。

2、推力大小调节:调节溢流阀(DBDSK20 /31.5)即可。

(顺时针旋转时油缸推力增大;反之则推力减小)。

四:使用和维护
在基本了解YZB-120PY-3液压动力站的结构原理后,使用前要注意以下事项:
1)油箱储油量是否在液位计范围内。

加注的液压油一般为YB-N32号抗磨液压油和YB-N46号抗磨液压油;当环境温度在-25°C以下时,可选用YC-N32、YC-N46低凝液压油。

2)选择一处通风良好的地方安置动力站。

3)液压动力站电源应按要求具有接地装置,确保人身和设备安全。

吊装
1) 液压动力站移运至钻台附近后,吊运索具应固定在动力站起吊耳上,防止动力站受撞击或损坏。

2)液压动力站起吊移运时用四个起吊耳,确保移运安全。

使用:
1)联接好液压动力站与推力缸之间的管线。

2)接通电源。

3)打开总电源开关,点动启动按钮,检查电机旋转方向是否准确无误(机泵组旋转方向应按电机上标志的旋向箭头一致)。

4)启动电机,使油泵正常工作。

检查压力表读数,看液压动力站运行是否正常。

5)检查液压管线各接口处是否有油液渗漏现象。

6)停止使用时,应关闭主电机。

7)长时间停止使用,应将主电源断开。

(三)维护:
液压动力站在使用和停用时都必须对其进行维护,以确保液压动力站能正常、安全、稳定、可靠运行。

在正常使用中的维护:
1)经常检查油箱内油液的位置,保证油液位置在液位计的显示范围内,油液的过多和过少都不利于液压动力站的正常工作。

2)检查液压动力站各管接头处是否有油液渗漏等现象。

如发现有渗漏现象,应停机检修。

严禁在液压动力站工作时对液压管线接头进行修理等作业。

3)查看压力表的显示是否正常,通过压力表读数及度盘的稳定性等现象判断压力和流量的波动状况。

4)检查液压动力站各处固定部件是否有松动现象等。

5)检查液压动力站柱塞泵转动是否异常及回油压力是否过高等,应及时停机更换滤油器滤芯。

6)保持液压动力站外观整洁,不得随意拆卸油箱盖,并防止水份和杂物进入液压动力站油箱内而污染液压油。

7)电机网罩处不得放置物件阻碍通风排气,网罩上影响通风性能的泥土或小颗粒等应及时清除干净,清理时停机,防止发生风叶伤人。

8)更换易损件或其他零部件时,要拔掉主电源插头,确保安全。

动力站液压油一般一年或液压系统正常工作六个月更换一次,同时清洗油箱及吸油管路,并防止水分和杂质混入油中或管路内。

长时间不使用,应清洁外观油污及灰尘,排尽油池中的余油,并用遮盖物遮好,并存放在不易受撞击和强烈震动的地方保存。

五:一般故障及排除
序号
故障
诊断
排除
1
泵不出油
1:电机旋向错误
2:油箱内油面过低
3:吸油管漏气
5:油粘度过高
1:改变电机旋向
2:加油至液位计显示位置3:检修吸油管
5:更换低一级粘度液压油2
无压力或压力上不去
1:溢流阀芯卡死
2:溢流阀调压过低
3:系统泄漏过大
4:柱塞泵内部磨损或损坏
1:拆洗溢流阀或更换
2:调高溢流阀压力
3:检修系统
4:检修或更换柱塞泵
3
排量减少
1:溢流阀关不严
2:柱塞泵内泄漏大或变量头卡死
1:拆洗溢流阀或更换
2:检修或更换柱塞泵
4
柱塞泵噪声过大
1:油箱液面过低
2:滤油器堵塞
3:吸油管漏气
4:油粘度过高或液压油内有大量泡沫
1:加油至液位计显示位置
2:更换滤芯
3:检修吸油管
4:更换低粘度液压油
5
系统过热
1:外接机具用油量太少或空载时没卸荷2:油粘度过高
3:回油压力过大或回油过滤器堵塞
4:长时间不停机使用
1:应避免此种用法
2:降底油粘度
3:检修回油管路或更换回油过滤器滤芯4:停机降温
六:易损件明细表
序号
代号
各称
规格
备注
1
HX-250×20
滤芯
用于ZU-H250×20F滤油器2
JB/ZQ4224-97
O型圈
30×3.1
手动换向阀、调速阀
3
JB/ZQ4224-97
O型圈
48×3.5
柱塞泵阀板
4
JB/ZQ4224-97
O型圈
60×3.5
柱塞泵吸油法兰
5
JB/ZQ4224-97
O型圈
10×1.8
系统压力表管线接头6
JB/ZQ4224-97
O形圈
12×1.8
手动换向阀
7
JB/ZQ4224-97
O型圈
55×3.1
滤油器进油法兰
8
JB982-77
组合垫圈
22
柱塞泵泄油接头9
JB982-77
组合垫圈
27
放油口螺塞。
