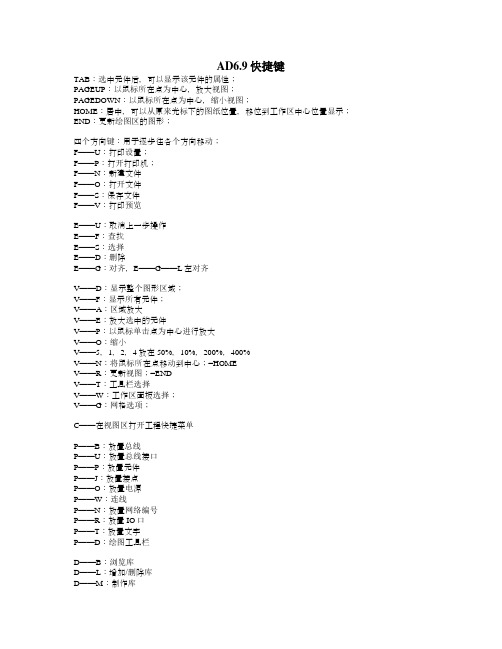

AD6.9快捷键

Altium Designer 6.9 快捷键1. PCB设计快捷键（单次按键）单次按键是指按下该键并放开。

1-01 *在PCB电气层之间切换（小键盘上的*）。

在交互布线的过程中，按此键则换层并自动添加过孔。

这很常用。

1-02 Tab键在交互布线或放置元件、过孔等对象的过程中修改对象属性。

例如改变走线的的宽度，这很常用。

1-03空格键在交互布线的过程中，切换布线方向。

这很常用。

1-04 Backspace键在交互布线（手动布线）的过程中，放弃上一步操作。

很常用。

1-05主键盘上的1在交互布线的过程中，切换布线方法（设定每次单击鼠标布1段线还是2段线）。

1-06主键盘上的2在交互布线的过程中，添加一个过孔，但不换层。

1-07 Q在公制和英制之间切换。

1-08 Delete删除已被选择的对象。

2. PCB设计快捷键（组合按键）组合按键是指，先按住第一个键不放，然后按下第二个键，再放开这两个键。

组合键用+号表示。

例如Shift+S表示，先按住Shift键不放，然后按下S键，再放开这两个键。

2-01 Shift+S切换单层显示和多层显示。

2-02 Shift+空格键在交互布线的过程中，切换布线形状。

2-03 Shift+C清除当前过滤器。

（当显示一片灰暗时，可恢复正常显示）2-04 Ctrl+鼠标左键高亮显示同网络名的对象（鼠标左键必须点到有网络名的对象）2-05 Ctrl+R一次复制，并可连续多次粘贴。

2-06 Ctrl+C复制2-07 Ctrl+V粘贴2-08 Ctrl+S保存文档。

3. PCB设计快捷键（多次按键）多次按键是指，先按下第一个键并放开，然后按下第二个键并放开，以此类推。

多次按键用逗号“，”表示。

多次按键有很多，但是完全可以自己找到。

在PCB设计状态下，随便按下A~Z中的一个字母（第一次按键），便弹出一个与该字母相关的快捷菜单，菜单提示中的带下划线的字母便是第二次按键。

3-01 J，L定位到指定的坐标的位置。

这时要注意确认左下角的坐标值，如果定位不准，可以放大视图并重新定位，如果还是不准，则需要修改栅格吸附尺寸。

（定位坐标应该为吸附尺寸的整数倍）3-02 J，C定位到指定的元件处。

在弹出的对话框内输入该元件的编号。

Company Ltd.第2页共2页3-03 R，M测量任意两点间的距离。

3-04 R，P测量两个元素之间的距离。

3-05 G，G设定栅格吸附尺寸。

3-06 O，Y设置PCB颜色。

3-07 O，B设置PCB属性。

3-08 O，P设置PCB相关参数3-09 O，M设置PCB层的显示与否。

3-10 D，K打开PCB层管理器3-11 E，O，S设置PCB原点。

3-12 E，F，L设置PCB元件（封装）的元件参考点。

（仅用于PCB元件库）元件参考点的作用：假设将某元件放置到PCB中，该元件在PCB中的位置（X、Y坐标）就是该元件的参考点的位置，当在PCB中放置或移动该元件时，鼠标指针将与元件参考点对齐。

如果在制作元件时元件参考点设置得离元件主体太远，则在PCB中移动该元件时，鼠标指针也离该元件太远，不利于操作。

一般可以将元件的中心或某个焊盘的中心设置为元件参考点。

3-13 E，F，C将PCB元件的中心设置为元件参考点。

（仅用于PCB元件库）元件的中心是指：该元件的所有焊盘围成的几何区域的中心。

3-14 E，F，P将PCB元件的1号焊盘的中心设置为元件参考点。

（仅用于PCB元件库）CTRL+F 在原理图里同快速查找元器件J ,C 在PCB里面快速查的元件AD6 快捷键2013-01-16 10:54:59| 分类：AD6pcb|字号订阅protel快捷键大全enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件1个 ctrl+del——删除选取的元件2个或2个以上 x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protel spacebar——绘制导线直线或总线时改变走线模式v+d——缩放视图以显示整张电路图v+f——缩放视图以显示所有电路部件home——以光标位置为中心刷新屏幕esc——终止当前正在进行的操作返回待命状态backspace——放置导线或多边形时删除最末一个顶点delete——放置导线或多边形时删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出editalign子菜单b——弹出view oolbars子菜单e——弹出edit菜单f——弹出file 菜单h——弹出help菜单j——弹出editjump菜单l——弹出editset location makers子菜单m——弹出editmove子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出editselect子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出editdeselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准底部对齐ctrl+t——将选定对象以上边缘为基准顶部对齐ctrl+l——将选定对象以左边缘为基准靠左对齐ctrl+r——将选定对象以右边缘为基准靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间水平均布ctrl+shift+v——将选定对象在上下边缘之间垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时不受电器格点限制按alt 后移动或拖动——移动对象时保持垂直方向按shift+alt后移动或拖动——移动对象时保持水平方向-------------------------------------------------------------------------------- 在设计过程中速度是很重要的如果单用鼠标进行操作不但单手负担太重容易麻木疲劳而且效率低下。

为此Protel提供了极为方便的快捷方式。

两手配合操作与单手操作的效率相比远不止翻倍。

以下是一些常用的快捷键Page Up 以鼠标为中心放大Page Down 以鼠标为中心缩小。

Home 将鼠标所指的位置居中End 刷新重画* 顶层与底层之间层的切换+ -逐层切换“+”与“-”的方向相反Q mm毫米与mil密尔的单位切换IM 测量两点间的距离 E x 编辑X X为编辑目标代号如下(A)=圆弧(C)=元件(F)=填充(P)=焊盘(N)=网络(S)=字符(T)=导线(V)=过孔(I)=连接线(G)=填充多边形。

例如要编辑元件时按E C鼠标指针出现“十”字单击要编辑的元件即可进行编辑。

P x 放置X X为放置目标代号同上。

M x 移动X X 为移动目标(A)、(C)、(F)、(P)、(S)、(T)、(V)、(G)同上另外( I )=翻转选择部份(O)旋转选择部份(M)=移动选择部份(R) =重新布线。

S x 选择X X为选择的内容代号如下(I)=内部区域(O)=外部区域(A)=全部(L)=层上全部(K)=锁定部分(N)=物理网络(C)=物理连接线(H)=指定孔径的焊盘(G)=网格外的焊盘。

例如要选择全部时按S A所有图形发亮表示已被选中可对选中的文件进行复制、清除、移动等操作。

Alt删除键回车上面的键撤消Alt E>E>A :取消全部选择Alt E>S>A :选中全部元件Alt E>L :删除被选中元件依此类推其它详见菜单项中的提示即可。

Altium designer 快捷键L打开层S打开选择J 跳转Q 英寸和毫米选择空格翻转选择某物体(导线过孔等),同时按下Tab键可改变其属性(导线长度过孔大小等) 选择目标按住shift拖动在PCB电气层之间切换小键盘上的*。
