微型宽波段光谱仪光学系统设计
微型宽波段光谱仪光学系统设计尤泽樟;王先培;田猛;胡明宇;沈斌【摘要】Aiming at the situation that there have been less researches on the wide-band micro-spectrometer based on the M type Czerny-Turner structure, the wide-band micro-spectrometer was designed and the complete design flow was put forward.According to the principle of geometrical optics,the constraint relations among the parameters of optics system were analyzed,then the main parameters were obtained through design and calculation, and simulation was conducted by using Zemax.The measurement results for actual production of the spectrometer show that the resolution reaches 1.5 nm in 200 nm～1100 nm full band and 1 nm in mid,which meets the demands of the design.%针对国内基于M型Czerny-Turner结构的宽波段微型光谱仪研究较少的情况,对微型宽波段光谱仪进行了设计,并提出了完整的设计流程.根据几何光学原理,分析了光学系统各个参数之间的约束关系,据此设计、计算得到了光学系统的基本参数,并使用Zemax进行仿真.为了提高仪器的紫外响应,在CCD的前端增加了Lumogen镀膜的滤光片.实际制做的光谱仪测量结果表明:光谱仪的分辨率在200 nm～1100 nm全波段范围内达到 1.5 nm,中心分辨率达到1 nm,满足设计需求.【期刊名称】《应用光学》【年(卷),期】2017(038)005【总页数】6页(P740-745)【关键词】微型光谱仪;宽波段;紫外增强;设计流程【作者】尤泽樟;王先培;田猛;胡明宇;沈斌【作者单位】武汉大学电子信息学院,湖北武汉 430072;武汉大学电子信息学院,湖北武汉 430072;武汉大学电子信息学院,湖北武汉 430072;武汉大学电子信息学院,湖北武汉 430072;武汉大学电子信息学院,湖北武汉 430072【正文语种】中文【中图分类】TN206;TH703Abstract:Aiming at the situation that there have been less researches onthe wide-band micro-spectrometer based on the M type Czerny-Turner structure, the wide-band micro-spectrometer was designed and the complete design flow was put forward. According to the principle of geometrical optics,the constraint relations among the parameters of optics system were analyzed,then the main parameters were obtained through design and calculation, and simulation was conducted by using Zemax.The measurement results for actual production of the spectrometer show that the resolution reaches 1.5 nm in 200 nm～1100 nm full band and 1 nm in mid,which meets the demands of the design.Key words:micro spectrometer;broad band;UV-enhanced;design flow光谱仪是一种测量并研究光辐射的频率、强度及其特性变化规律的光学仪器[1]。
随着光谱仪及其相关传感技术的发展，环境监测、科技农业、军事分析、生物医学等领域对分析仪器的小型化、轻型化具有迫切需求，野外、现场检测等特殊应用环境还要求仪器坚固抗振，因而光谱仪的小型化、微型化、集成化、芯片化、智能化、系统工程化成为其发展的必然趋势[2]。
国外对光谱仪微型化的研究起步较早，例如瑞士Neuchatel大学、荷兰Delft科技大学等高校都进行了相应的研究 [3],并且已经设计开发了许多微型化、集成化光谱仪器。
相比于国外的光谱仪微型化研究，我国的研究起步较晚。
中国科学院长春光学精密机械与物理研究所、浙江大学等机构在光谱仪微小型化的研制方面做了许多研究，并相继研制出了样机[4-7]，使用的多为交叉型Czerny-Turner光路结构。
对于使用M型Czerny-Turner光路结构设计的微型宽波段光谱仪的研究较少。
基于此，本文首先针对微型光谱仪常用的两种结构——M型和交叉型Czerny-Turner结构进行了简要的介绍和分析，选择M型Czerny-Turner结构作为本文研制的光谱仪的基本光路结构。
然后，对M型Czerny-Turner结构主要参数之间的约束关系进行了详细的分析，给出了光学系统参数的设计流程和方法，根据设计目标对各个主要参数进行了设计，并使用了Zemax进行仿真。
针对系统紫外响应较低的情况，在CCD探测器之前添加了具有增强紫外响应效果的滤光片。
最后对光谱仪进行了加工、装配，并对其分辨率进行了实际测量。
1.1 设计要求与结构选择本文微型光谱仪的设计目标为：探测范围为200 nm～1100 nm，全波段分辨率不低于1.5 nm，中心波长分辨率达到1 nm，且具有较高的紫外响应效率。
微型光谱仪的经典光路Czerny-Turner结构，其组成包括入射狭缝、准直镜、光栅、成像镜、CCD探测器等光学器件。
目前常用的Czerny-Turner结构有两种，分别为M型和交叉型Czerny-Turner结构。
交叉型Czerny-Turner结构紧凑，具有更小的体积，但其彗差和分辨率在宽光谱范围内呈现为“V”型，即随着波长远离中心波长，其彗差越大，分辨率下降越明显；M型Czerny-Turner结构的彗差和分辨率呈现“一”型，彗差的变化随波长的变化较小，可以在较宽的光谱范围内取得较为均匀的分辨率[8]。
因为本文设计研制的光谱仪波段范围较宽，覆盖紫外、可见光、近红外3个波段。
因此，选择M型Czerny-Turner光学结构作为光谱仪的基本结构，其结构如图1所示。
对于M型Czerny-Turner光学结构,其主要参数有：器件参数和位置参数。
包括狭缝宽度s、准直镜焦距f1、成像镜焦距f2、光栅常数d；准直镜入射角α、成像镜入射角β、光栅入射角i、衍射角θ、各器件之间的距离lsc、lcg、lgf、fft等[9]。
1.2 光学系统结构分析对基于CCD探测器的微型光谱仪系统进行设计，选择合适的CCD是设计的第一步，采用索尼公司生产的ILX554B CCD传感器作为系统的光电检测器件，其像元个数为2 048个，满足大于(1 100 nm～200 nm)/1 nm=900个的条件，光敏面面积为28.672 mm(14 μm×2 048)×56 μm，且在探测波段有较好的响应曲线，其参数满足设计的要求，也为以后提高分辨率预留了足够的空间。
在设计系统参数之前，首先对整个系统光学结构进行分析，了解并利用其约束关系，逐步推导出系统的各个参数。
下面从几何光学理论、色散理论和像差理论出发，探讨各个参数之间的约束关系，作为后续设计计算的基础。
从光栅方程出发，有：d(sini-sinθ)=mλ式中：m为衍射级次；λ为衍射波长，单位nm。
对(1)式进行微分，得到角色散率公式：=则宽波段光线在CCD上的成像宽度为式中：l为像面宽度，单位mm；λ1、λ2为光谱范围边缘处的波长，单位nm；θ1、θ2为边缘波长对应的衍射角，单位(°)；Δθ为两边缘波长由于光栅色散导致的衍射角的差值；f2′为成像镜的子午等效焦距，单位mm。
因为本文中的微型光谱仪只需要考虑子午方向的成像，所以其值为f2′=f2cosβ/2=lgf同理有：f1′=f1cosα/2=lcg对狭缝成像进行分析，令由狭缝宽度引入的准直镜入射角的变化量为Δα、狭缝像对成像镜入射角引入的变化量为Δβ，光栅入射角的变化量为Δi。
因为光线经过准直镜后出射的光束为平行光束，由几何关系可知，Δα=Δi，同理可得Δβ=Δθ。
对(1)式进行微分，有：cosiΔi-cosθΔθ=0根据s=f1′Δα，狭缝像高s′=f2′Δβ，则有：=系统的光谱带宽为Δλ=(s′+ε)/式中：ε为系统像差。
令像元宽度为a，则每个像素点的波长变化δλ为δλ==1.3 系统设计流程光学结构的设计流程如图2所示。
在Czerny-Turner结构中，光栅作为色散元件，其衍射效应对于整个系统的性能有着巨大的影响。
其中，衍射的线色散率决定着系统的分辨率和光谱的展开面积，线色散率越大则系统分辨率越高，同时光谱探测范围越小；反之，线色散率变小，分辨率变低，同时光谱探测范围变大。
在设计中需要选择合适的光栅常数，平衡好分辨率和光谱探测范围的关系。
在衍射中，不同级次的衍射光谱具有不同的光强，除了所需要的一级衍射光谱外，其他级次的衍射光谱会作为误差出现在探测结果中，但因为衍射光的光强主要集中在一级衍射光谱中，因此其他级次的衍射光谱引入的误差一般可以忽略。
微型光谱仪中一般光栅都采用一级衍射光谱，故取|m|=1，W=10 mm。
近似取f2′=80 mm、cosθ=1进行计算，由(2)式近似可得1 nm光的线色散率为80mm/d，由光谱范围为200 nm～1 100 nm的光经过色散后必须全部入射到CCD 的像面上(28.672 mm)，可得d≥2 511.16 nm。
在常见的光栅常数中，只有300 l/mm的光栅符合条件，故取d=0.003 33 mm。
横河光谱仪aq6374原理
横河光谱仪aq6374原理横河光谱仪aq6374是一种高性能的光学仪器，广泛用于光学研究、光通信等领域。
其采用高精度的光学元件和高灵敏度的探测器，能够对宽波段范围内的光信号进行高精度测量。
下面我们来详细介绍横河光谱仪aq6374的原理。
一、横河光谱仪aq6374的组成结构横河光谱仪aq6374主要由以下组成部分构成：1. 入射口：将待测光入射到光谱仪的光学系统中。
2. 出射口：将测量光信号输出到外部设备进行数据分析和处理。
3. 光学元件：包括光学棱镜、色散元件、反射镜等，用于对光信号进行各种光学操作。
4. 探测器：用于将光信号转化为电信号，并输出给数据采集设备。
5. 数据采集设备：用于采集和处理探测器输出的电信号。
二、横河光谱仪aq6374的测量原理横河光谱仪aq6374的测量原理基于光的色散效应。
当一束光通过光学元件时，不同波长的光会因其折射率不同而发生不同的偏折角度，从而在探测器上形成不同的光谱线。
光谱仪会将这些光谱线捕捉并输出到数据采集设备中进行分析和处理。
具体来说，横河光谱仪aq6374采用独特的光栅衍射技术，将光信号分散成不同的波长，然后通过光学棱镜将不同波长的光聚焦到探测器上。
探测器输出的信号与波长之间存在一一对应的关系，因此可以根据探测器输出的信号来确定待测光信号的波长及其强度分布情况。
三、横河光谱仪aq6374的特点1. 宽波段测量范围：横河光谱仪aq6374可在400nm至1750nm的波长范围内进行测量，涵盖了大部分光学应用领域。
2. 高灵敏度：横河光谱仪aq6374采用的探测器具有高灵敏度，可以检测到微弱的光信号。
3. 高分辨率：横河光谱仪aq6374的光栅衍射技术可以提供高分辨率的光谱信息，能够准确地分析待测光信号。
4. 高稳定性：横河光谱仪aq6374采用高精度的光学元件和探测器，能够保证测量结果的稳定性和可靠性。
横河光谱仪aq6374是一种高性能、高精度的光学仪器，能够准确地对宽波段范围内的光信号进行测量和分析。
光学系统小型化设计
光学系统小型化轻量化设计光学系统小型化随着光电成像器件和计算机技术的飞速发展，为了满足军用仪器设备体积小、质量轻、机动灵活的需要，光学识别系统向着高灵敏度、小型化的方向发展。
1.衍射光学元件随着超大规模集成电路制作工艺的发展，衍射光学元件因其具有轻型化、集成化、价格低廉、便于压膜复制等优点广泛地应用于光学仪器领域。
小型化光学识别系统将二元衍射元件与传统光学元件相结合，改进后的装置结构紧凑、质量轻、体积较小( 130 mm×90 mm) ，推动了光学识别系统的小型化发展。
光学识别系统的光学系统主要包括准直扩束系统和傅里叶变换系统，其中准直扩束系统主要由准直物镜与会聚物镜组成。
2.简化光学系统根据技术指标要求，采用机械补偿法设计光学系统，选择合适的光学材料及各组元光焦度的合理匹配，选取远摄结构的前固定组实现系统小型化。
减小变倍组和补偿组的焦距是实现光学系统小型化的有效手段。
但变倍组和补偿组焦距的减小是有一定限度的，其受到高级像差增大的限制。
系统简化会引起图像质量下降，可以通过计算成像的方法与光学系统设计相结合，提高图像质量。
光学系统轻量化随着空间光学遥感器地面分辨率的不断提高，导致其视场角、焦距、主镜口径不断增大，对其结构轻量化和稳定性要求也变得越来越苛刻，使光学系统在设计、加工制造、总装调试和检测方面的难度越来越大。
同时，口径的增大也使系统受重力和温度的影响更加突出，因此，针对大口径光学遥感器地面和在轨工作条件的差异，设计出合理的轻量化主镜及其支撑结构，尽量减少系统自重和温度变化对镜面变形的影响，是实现光学遥感器研制成功的关键技术之一。
目前，光学系统轻量化实现途径一是选用新型性能优良的材料和工艺；二是选择新型的超薄镜片技术；三是选择有效的轻量化结构并确定最优的结构参数。
目前，国内外镜体轻量化技术研究主要有3种途径: 浇铸成型法、高温熔接法或熔接物封接法和机械钻削减重法。
参考文献[1]王海燕，苗华，陈宇，光学识别系统小型化设计，激光与红外，2011，12（12）[2]王红，田铁印，5倍变焦距光学系统小型化设计，中国光学，2014，4（2）[2]闫勇，金光，杨洪波，空间反射镜结构轻量化设计，红外与激光工程，2008，2（37）。

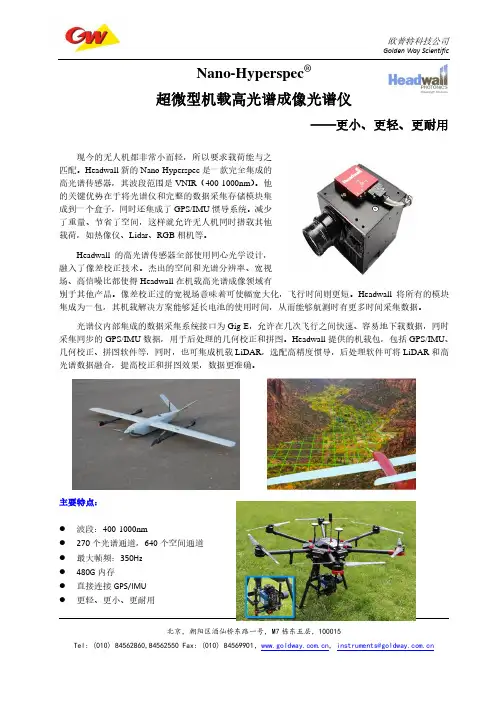

Nano-Hyperspec超微型机载高光谱成像光谱仪
北京，朝阳区酒仙桥东路一号，M7栋东五层，100015Nano-Hyperspec ® 超微型机载高光谱成像光谱仪——更小、更轻、更耐用现今的无人机都非常小而轻，所以要求载荷能与之匹配。
Headwall 新的Nano-Hyperspec 是一款完全集成的高光谱传感器，其波段范围是VNIR （400-1000nm ）。
他的关键优势在于将光谱仪和完整的数据采集存储模块集成到一个盒子，同时还集成了GPS/IMU 惯导系统。
减少了重量、节省了空间，这样就允许无人机同时搭载其他载荷，如热像仪、Lidar 、RGB 相机等。
Headwall 的高光谱传感器全部使用同心光学设计，融入了像差校正技术。
杰出的空间和光谱分辨率、宽视场、高信噪比都使得Headwall 在机载高光谱成像领域有别于其他产品。
像差校正过的宽视场意味着可使幅宽大化，飞行时间则更短。
Headwall 将所有的模块集成为一包，其机载解决方案能够延长电池的使用时间，从而能够航测时有更多时间采集数据。
光谱仪内部集成的数据采集系统接口为Gig-E ，允许在几次飞行之间快速、容易地下载数据，同时采集同步的GPS/IMU 数据，用于后处理的几何校正和拼图。
Headwall 提供的机载包，包括GPS/IMU 、几何校正、拼图软件等，同时，也可集成机载LiDAR ，选配高精度惯导，后处理软件可将LiDAR 和高光谱数据融合，提高校正和拼图效果，数据更准确。
主要特点：⚫ 波段：400-1000nm⚫ 270个光谱通道，640个空间通道 ⚫ 最大帧频：350Hz ⚫ 480G 内存 ⚫ 直接连接GPS/IMU ⚫ 更轻、更小、更耐用⚫地面机载两用全反射同心成像地面配置惯导。
微型光谱仪原理
微型光谱仪原理
微型光谱仪是一种利用光的干涉和衍射原理,对光进行分光和检测的设备。
它主要由光源、光纤、光谱仪和数据处理系统四部分组成。
首先,光源是光谱仪的核心部分,它可以发出各种波长的光。
这些光通过光纤传输到光谱仪中。
光纤是一种透明的玻璃或塑料制成的细长线,它可以将光从一个地方传输到另一个地方,而不会损失光的能量。
当光通过光纤传输到光谱仪时,它会进入一个叫做光栅的部分。
光栅是由一系列平行的、等间距的线条组成的,这些线条可以改变光的传播方向。
当光通过光栅时,不同波长的光会被反射到不同的角度,这就是光的衍射现象。

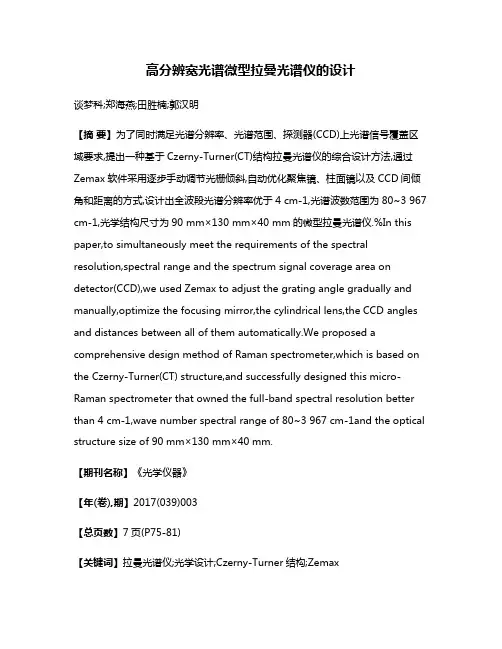

高分辨宽光谱微型拉曼光谱仪的设计
高分辨宽光谱微型拉曼光谱仪的设计谈梦科;郑海燕;田胜楠;郭汉明【摘要】为了同时满足光谱分辨率、光谱范围、探测器(CCD)上光谱信号覆盖区域要求,提出一种基于Czerny-Turner(CT)结构拉曼光谱仪的综合设计方法,通过Zemax软件采用逐步手动调节光栅倾斜,自动优化聚焦镜、柱面镜以及CCD间倾角和距离的方式,设计出全波段光谱分辨率优于4 cm-1,光谱波数范围为80~3 967 cm-1,光学结构尺寸为90 mm×130 mm×40 mm的微型拉曼光谱仪.%In this paper,to simultaneously meet the requirements of the spectral resolution,spectral range and the spectrum signal coverage area on detector(CCD),we used Zemax to adjust the grating angle gradually and manually,optimize the focusing mirror,the cylindrical lens,the CCD angles and distances between all of them automatically.We proposed a comprehensive design method of Raman spectrometer,which is based on the Czerny-Turner(CT) structure,and successfully designed this micro-Raman spectrometer that owned the full-band spectral resolution better than 4 cm-1,wave number spectral range of 80~3 967 cm-1and the optical structure size of 90 mm×130 mm×40 mm.【期刊名称】《光学仪器》【年(卷),期】2017(039)003【总页数】7页(P75-81)【关键词】拉曼光谱仪;光学设计;Czerny-Turner结构;Zemax【作者】谈梦科;郑海燕;田胜楠;郭汉明【作者单位】上海理工大学光电信息与计算机工程院, 上海 200093;上海理工大学教育部光学仪器与系统工程研究中心, 上海 200093;上海理工大学上海市现代光学系统重点实验室, 上海 200093;上海理工大学上海市现代光学系统重点实验室, 上海 200093【正文语种】中文【中图分类】O436光谱仪是进行光谱研究和物质成分分析的仪器,有着广泛的应用[1]。

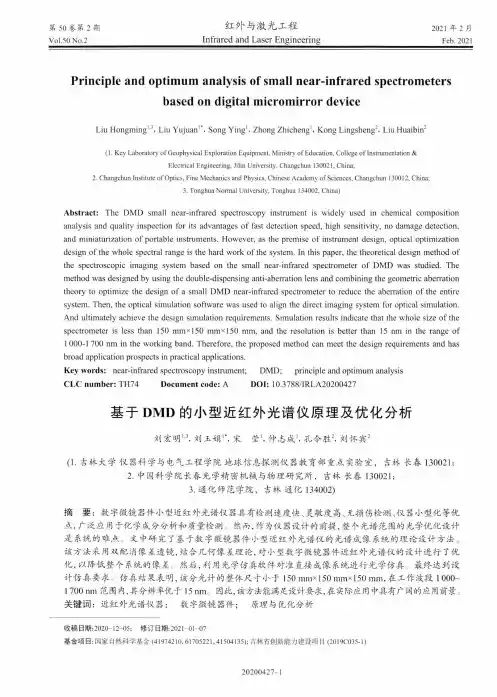

基于DMD的小型近红外光谱仪原理及优化分析
