便携式定量光谱仪产品介绍便携式定量光谱仪是一款快速、准确、方便携带的仪器，可以对未知样品进行初步定性，也可以对已知样品进行定量分析，产品主要应用于合金成份分析、ROHS有害元素检测、土壤重金属检测、矿石成份分析等，天瑞仪器是便携式定量光谱仪生产企业，分析仪器上市企业（300165）,产品通过了各项认证，得到了客户的广泛应用和认可。

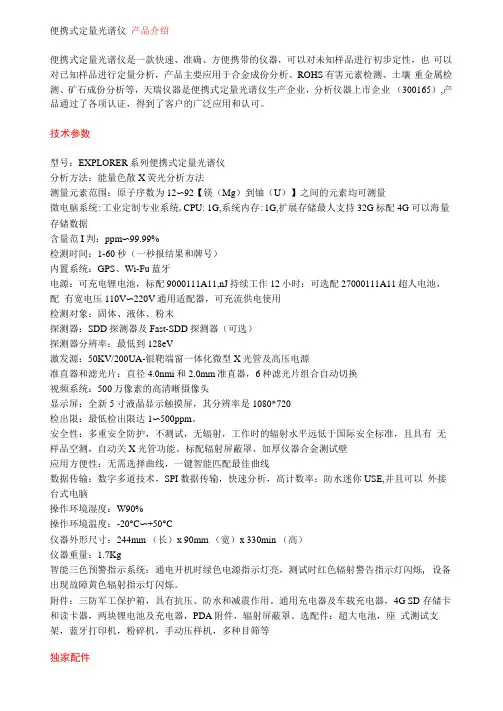

技术参数型号：EXPLORER系列便携式定量光谱仪分析方法：能量色散X荧光分析方法测量元素范围：原子序数为12〜92【镁（Mg）到铀（U）】之间的元素均可测量微电脑系统:工业定制专业系统,CPU: 1G,系统内存:1G,扩展存储最人支持32G标配4G 可以海量存储数据含量范I判：ppm〜99.99%检测时间：1-60秒（一秒报结果和牌号）内置系统：GPS、Wi-Fu蓝牙电源：可充电锂电池，标配9000111A11,nJ持续工作12小时：可选配27000111A11超人电池，配有宽电压110V〜220V通用适配器，可充流供电使用检测对象：固体、液体、粉末探测器：SDD探测器及Fast-SDD探测器（可选）探测器分辨率：最低到128eV激发源：50KV/200UA-银靶端窗一体化微型X光管及高压电源准直器和滤光片：直径4.0nmi和2.0mm准直器，6种滤光片组合自动切换视频系统：500万像素的高清晰摄像头显示屏：全新5寸液晶显示触摸屏，其分辨率是1080*720检出限：最低检出限达1〜500ppm。
安全性：多重安全防护，不测试，无辐射，工作时的辐射水平远低于国际安全标准，且具有无样品空测，自动关X光管功能。
标配辐射屏蔽罩、加厚仪器合金测试壁应用方便性：无需选择曲线，一键智能匹配最佳曲线数据传输：数字多道技术，SPI数据传输，快速分析，高计数率；防水迷你USE,并且可以外接台式电脑操作环境湿度：W90%操作环境温度：-20°C〜+50°C仪器外形尺寸：244mm （长）x 90mm （宽）x 330min （高）仪器重量：1.7Kg智能三色预警指示系统：通电开机时绿色电源指示灯亮，测试时红色辐射警告指示灯闪烁, 设备出现故障黄色辐射指示灯闪烁。
光谱仪的微小型化
光谱仪的微小型化摘要：在分析了多联式空调机组特点的基础上，阐述了以变频制冷压缩机为核心的两相流体网络模拟法，以解决多联式空调机组难以分析掌握的问题；讨论了系统稳定可靠运行问题，并提出最大容量限度的概念；提出必须进行整体系统的评价标定试验的观点，以及试验方法的设想。
能源和环境问题是当今世界关注的焦点。
为了节约能源保护环境，采用变流量以适应空调负荷变化，在制冷空调领域受到广泛重视，变水量、变风量和变制冷剂流量等变流量系统得到应用，在提高调控质量和节约能源两个方面效果突出。
随着我国经济建设的发展，住宅建设迅猛增长，为了满足人们对室内外空气环境要求不断提高的需要，近年来出现了所谓"住宅空调"，水--空气系统、空气系统(管道机)和多联式空调机组分别适合不同需要，呈三足鼎立局面。
但是，必须注意的是，住宅空调的特点是冷暖两用、调控优良、可靠性高、节约能源，具备上述四方面的空调设备才堪称"住宅空调"，才能在此领域立足壮大。
而调控是水-空气系统、空气系统(管道机)当前的薄弱环节，应从速解决。
至于多联式空调机组虽然比较完美，但是仍存在标准与难以掌握两大问题，本文将对此进行论述。
变制冷剂流量(VRF)空调系统根据室内机数量多少，可分为单元式和多元式两种类型，而多联式空调机组就是多元式变制冷剂流量空调系统，因此，名为机组实际是一套整体系统，必须用整体的系统的观点进行分析研究与试验，才能正确地掌握与评价。
1两相流体网络模拟分析空调系统多联式空调机组由一台或多台室外机与多台室内机组成，依靠制冷剂流动进行能量转换与输送，所以，它是由制冷剂管路将制冷压缩机、室内外换热器、节流装置和其它辅助部件联接而成的闭式管网系统，而室内外换热器又可视为具有扩展表面的传热管，在管内进行着连续冷凝或蒸发过程；这样，多联式空调机组--严格说即变制冷剂流量空调系统，实质上是由制冷压缩机、电子膨胀阀、其它阀件(附件)以及一系列管路构成的环状管网系统。
