二氧化硅包四氧化三铁100nm,关于制备方法与纳米Fe3O4粒子的包覆方法
纳米Fe3O4粒子的制备及表面包覆
Ａｂ ｔａ ｔ ｓｒ ｃ ：Ｍ ａ ｅ ｉ ３ ｎａ ｏ ｒ ｉｌ ｓ ｗｅ ｅ ｐ ｅ ｒ ｄ ｂｙ ｔ ｈｅ ｉａ Ｏ ｐｒ ｃｐ ｔ ｔｏｎ ｇｎ ｔｃ Ｆｅ Ｏ４ ｎ ｐａ ｔｃ ｅ ｒ ｒ ｐａ ｅ ｈｅ ｃ ｍ ｃ ｌＣ — ｅ ｉ ｉａ ｉ ａ ｉ ａ ｉ ｎ ｐ ｅ ｉ ｔ ｔｏ ｔ ｏ ｎｄ ｏｘ ｄ ｔｏ ｒ ｃｐｉａ ｉ ｎ ｍｅ ｈ ｄｓ，ａ ｈｅ ｗａ ｅ — ｓ ｇｎ ｔｃ ｆｕ ｄ ｒ ｔ ｉ ｅ ｎｄ ｔ ｔ ｒｂａ ｅ ｍａ ｅ ｉ ｌ ｉ ｓ ｗｅ ｅ ｏｂ ａ ｎ ｄ ｂ ｉ ｐ ｒ ｉ ｏ ｕ ｃｔ ａ ｅ ｃ ｔ ｄ ａ ｏｐ ｒ ｉｌ ｓ ｉ ｏ ｗａ ｅ ． Ｔｈｅ ｍｏｒ ｈｏ ｏｇ ｅ ｎ ｉ ｙ ｄ ｓ ｅ ｓｎｇ ｓ ｄｉ ｍ ｉｒ ｔ — ｏａ ｅ ｎ ｎ ａ ｔｃｅ ｎｔ ｔ ｒ ｐ ｌ ｉｓａ ｄ ｓ— ｚ ｓ ｏ ｈｅ Ｆｅ ａ ｔｃｅ ｒ ｎ ｓ ｉ ｔ ｄ ａ ｈ ｓ ｅ ｅ ｔ ｉ ｏｉ ｔ ｆ Ｆｅ ｅ ｒ ｄ ｅ ｆｔ ３ ０４ｐ ｒ ｉｌ ｓ ｗｅ ｅ ｉ ｖｅ ｔｇａ ｅ ｎｄ ｔ ｅ ｉｏ ｌ ｃ ｒｃ ｐ ｎ ｓ ｏ ３ Ｏ４ｐｒ ｐａ ｅ
中图分类 号 ： ＴＭ ７ ２ 文 献标 识码 ： Ａ
Ｐｒ ｐ ｒ ｔｏ ｎ ｕ ｆ ｃ ｓ Ｍ ｏ ｉ ｉ ａ ｉ ｎ ｏ ａ ｎｅ ｉ ３ ｎ ｐ ｒ ｉ Ｉ ｓ ｅ ａ ａ ｉｎ ａ ｄ Ｓ ｒ ａ ｅ ｄ ｆｃ ｔｏ ｆＭ ｇ ｔｃ Ｆｅ Ｎａ Ｏ ａ ｔｃ ｅ ０４
ＨＵ ｎｇ ｈｕ Ｙｉ － ａ，ＬＵＯ ｉｃ ｎ Ｚｈ － ｏ ｇ，ＣＨ ＥＮ － ｈ ｎ Ｋｅ ｚ ｅ ｇ
（ ｌｅ ｅｏ ａ ｅｉｌ ｉｎ ｅａ ｇｎｅ ｒｎ Ｃｏｌｇ ｆＭ ｔｒａｓＳｃｅ ｃ ｎｄＥｎ ｉ ｅ ｉｇ，Ｑｉｇ ａ ｉｅ ｓｔ ｆＳ ｉｎ ｅａ ｄ Ｔｅ ｈ ｏｏ ｙ，Ｑｉ ｄ ｏ ２ ６ ４ ｎ ｄ ｏＵｎ ｖ ｒｉｙ ｏ ｃｅ ｃ ｎ ｃ ｎ ｌｇ ｎｇ ａ ６ ０ ２，Ｃｈｎａ ｉ ）
Fe3O4纳米颗粒及SiO2Fe3O4复合颗粒的制备的开题报告
Fe3O4纳米颗粒及SiO2Fe3O4复合颗粒的制备的
开题报告
1. 研究背景
Fe3O4纳米颗粒因其在磁性材料、医学、环保等领域的应用前景而
备受关注。
其具有高比表面积、磁性强、化学惰性、生物相容性好等特点，因此被广泛应用于靶向药物输送、恶性肿瘤治疗、磁性纳米传感器、催化剂等领域。
而SiO2Fe3O4复合颗粒由Fe3O4纳米颗粒表面包覆一层硅石墨化后形成的SiO2层。
由于SiO2膜具有优异的化学惰性和稳定性，可以进一
步增强Fe3O4颗粒的热稳定性、化学稳定性、光稳定性等，进一步提高
其应用性能。
2. 研究目的
本文旨在探究Fe3O4纳米颗粒及SiO2Fe3O4复合颗粒的制备过程，寻找优化的方法和工艺，提高其纳米材料的纯度和制备效率。
同时，通
过表征等手段对合成的样品进行形态、结构和性质方面的分析，以期进
一步探究该材料的应用价值和应用前景。
3. 研究方法
(1) Fe3O4纳米颗粒的制备方法：溶剂热法、共沉淀法等
(2) SiO2Fe3O4复合颗粒的制备方法：水热法、溶胶-凝胶法等
(3) 对样品的形态、结构和性质进行表征：SEM、TEM、XRD、FTIR 等
4. 研究意义
(1) 探究制备Fe3O4纳米颗粒及SiO2Fe3O4复合颗粒的不同方法，为其在药物输送、磁性纳米传感器、催化剂等领域中的应用提供更好的材料基础。
(2) 通过合成的样品进行性质表征，探究其热稳定性、化学稳定性、生物相容性等性质方面，为其在不同领域中的应用提供更科学的依据。
(3) 对纳米颗粒的制备方法进行优化，提高其制备效率和纯度，为大规模制备和产业化提供技术支撑。
氨基化二氧化硅包四氧化三铁80nm,Stober法制备Fe3O4纳米颗粒的步骤
氨基化二氧化硅包四氧化三铁80nm，Stober法制备Fe3O4纳米颗粒的步骤今天小编瑞禧RL整理并分享关于氨基化二氧化硅包四氧化三铁80nm，Stober 法制备Fe3O4纳米颗粒的步骤:溶胶-凝胶法，该法利用铁的醇盐水解和聚合反应制备羟基铁的均匀溶胶，再浓缩形成透明凝胶，经过干燥、热处理等步骤得到纳米Fe3O4粒子。
通过控制溶液的pH、溶度、反应温度和反应时间等参数可以控制溶胶的凝胶化，进而可以制备出不同粒径的纳米粒子。
Stober法是一种常用的溶胶-凝胶法，可以用来制备四氧化三铁（Fe3O4）纳米颗粒。
Stober法制备Fe3O4纳米颗粒的步骤：1. 制备溶胶：将含有铁的化合物（通常是铁酸酐或铁盐）加入到适当的溶剂中，通常使用乙醇或异丙醇。
硅源可以选择硅酸酯化合物，使其与铁源一同存在于溶胶中。
2. 搅拌和加热：将溶胶溶液搅拌均匀，并加热至适当的温度。
在此过程中，铁源和硅源发生水解和缩聚反应，形成Fe3O4的胶体颗粒。
3. 添加还原剂（可选）：在一些情况下，为了将溶胶中的铁离子还原成Fe3O4，可以添加适当的还原剂（例如氨水或硼氢化钠）。
4. 控制粒径：通过控制反应时间、温度、溶液浓度和搅拌速度等参数，可以控制所得Fe3O4纳米颗粒的大小。
长时间的反应和适当的控制条件可以得到更大尺寸的颗粒。
5. 洗涤和分散：制备好的Fe3O4纳米颗粒通常需要进行多次洗涤，以去除未反应的溶剂、还原剂和其它杂质。
洗涤通常使用离心沉淀和溶剂置换等方法。
洗涤后的Fe3O4纳米颗粒可以分散在适当的溶剂中，形成均匀的胶体溶液。
6. 干燥：得到分散的Fe3O4纳米颗粒后，可以通过冻干或真空干燥等方法将其转化为干粉末，用于后续的应用。
通过Stober法制备的Fe3O4纳米颗粒可以应用于生物医学、磁性材料、磁性流体、传感器等领域。
在实际应用中，可以根据具体需求选择合适的制备条件和参数。
以上来源于文献整理，如有侵权，请联系删除，RL2023.10。
《2024年Fe3O4@SiO2磁性纳米颗粒的制备研究》范文
《Fe3O4@SiO2磁性纳米颗粒的制备研究》篇一摘要：本文主要研究Fe3O4@SiO2磁性纳米颗粒的制备过程。
通过对材料合成条件的探索和优化，实现了高质量的磁性纳米颗粒的制备。
本文详细介绍了制备方法、表征手段以及所制备的磁性纳米颗粒的性质和应用。
一、引言随着纳米科技的不断发展，磁性纳米颗粒因其独特的物理化学性质，在生物医学、环境科学、材料科学等领域具有广泛的应用前景。
Fe3O4@SiO2磁性纳米颗粒作为一种重要的磁性纳米材料，其制备方法和性质研究具有重要意义。
二、Fe3O4@SiO2磁性纳米颗粒的制备方法1. 材料与试剂（1）主要材料：四氧化三铁（Fe3O4）纳米颗粒；（2）试剂：正硅酸乙酯（TEOS）、氨水、乙醇等。
2. 制备过程（1）首先，通过共沉淀法或热分解法制备出四氧化三铁（Fe3O4）纳米颗粒；（2）然后，在Fe3O4纳米颗粒表面包裹一层二氧化硅（SiO2），通过控制TEOS与氨水的反应，形成核壳结构的Fe3O4@SiO2磁性纳米颗粒；（3）最后，通过离心、洗涤、干燥等步骤得到纯净的Fe3O4@SiO2磁性纳米颗粒。
三、制备过程中的影响因素及优化措施1. 影响因素：反应温度、反应时间、反应物的浓度和比例等都会影响Fe3O4@SiO2磁性纳米颗粒的制备过程和性质。
2. 优化措施：通过控制反应条件，如调节反应温度、时间以及反应物的浓度和比例，可得到具有不同尺寸和表面性质的Fe3O4@SiO2磁性纳米颗粒。
此外，还可以通过添加表面活性剂、调节pH值等方法进一步优化制备过程。
四、表征与性质分析1. 表征手段：通过透射电子显微镜（TEM）、X射线衍射（XRD）、动态光散射（DLS）等手段对Fe3O4@SiO2磁性纳米颗粒进行表征。
2. 性质分析：结果表明，所制备的Fe3O4@SiO2磁性纳米颗粒具有良好的磁性能和稳定性，尺寸分布均匀，表面光滑。
此外，其还具有良好的生物相容性和低毒性，为生物医学应用提供了良好的基础。
FE3O4 纳米粒子制备方法

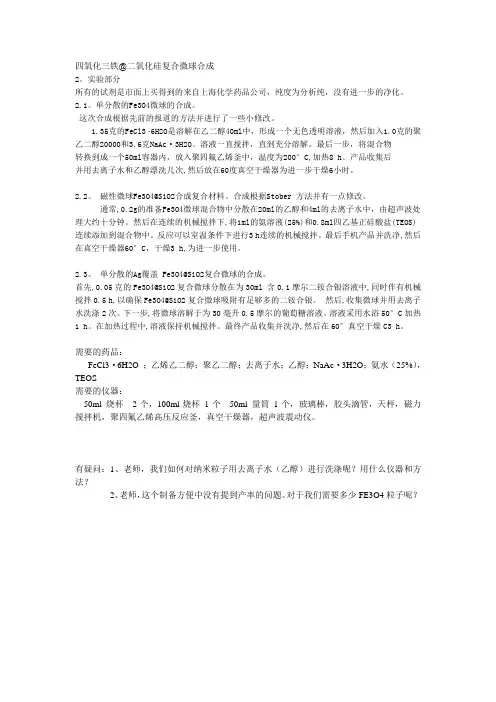

四氧化三铁@二氧化硅复合微球合成2。
实验部分所有的试剂是市面上买得到的来自上海化学药品公司，纯度为分析纯，没有进一步的净化。
2.1。
单分散的Fe3O4微球的合成。
这次合成根据先前的报道的方法并进行了一些小修改。
1.35克的FeCl3 ·6H2O是溶解在乙二醇40ml中，形成一个无色透明溶液，然后加入1.0克的聚乙二醇20000和3.6克NaAc·3H2O。
溶液一直搅拌，直到充分溶解。
最后一步，将混合物转换到成一个50ml容器内，放入聚四氟乙烯釜中，温度为200°C,加热8 h。
产品收集后并用去离子水和乙醇漂洗几次,然后放在60度真空干燥器为进一步干燥6小时。
2.2。
磁性微球Fe3O4@SiO2合成复合材料。
合成根据Stober 方法并有一点修改。
通常,0.2g的准备Fe3O4微球混合物中分散在20ml的乙醇和4ml的去离子水中，由超声波处理大约十分钟。
然后在连续的机械搅拌下,将1ml的氨溶液(25%)和0.8ml四乙基正硅酸盐(TEOS)连续添加到混合物中。
反应可以室温条件下进行3 h连续的机械搅拌。
最后手机产品并洗净,然后在真空干燥器60°C，干燥3 h,为进一步使用。
2.3。
单分散的Ag覆盖 Fe3O4@SiO2复合微球的合成。
首先,0.05克的Fe3O4@SiO2复合微球分散在为30ml 含0.1摩尔二铵合银溶液中,同时伴有机械搅拌0.5 h,以确保Fe3O4@SiO2复合微球吸附有足够多的二铵合银。
然后,收集微球并用去离子水洗涤2次。
下一步,将微球溶解于为30毫升0.5摩尔的葡萄糖溶液。
溶液采用水浴50°C加热1 h。
在加热过程中,溶液保持机械搅拌。
最终产品收集并洗净,然后在60°真空干燥C3 h。
需要的药品：FeCl3·6H2O ；乙烯乙二醇；聚乙二醇；去离子水；乙醇；NaAc·3H2O；氨水（25%），TEOS需要的仪器：50ml 烧杯2个，100ml烧杯1个50ml 量筒1个，玻璃棒，胶头滴管，天枰，磁力搅拌机，聚四氟乙烯高压反应釜，真空干燥器，超声波震动仪。
《2024年Fe3O4@SiO2磁性纳米颗粒的制备研究》范文

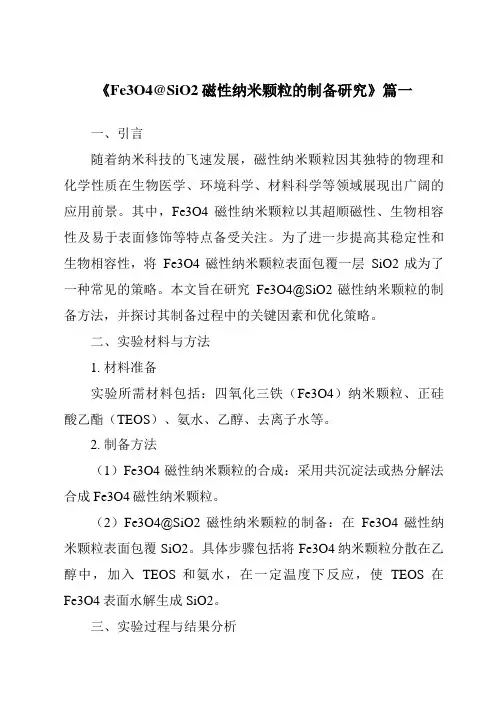

《Fe3O4@SiO2磁性纳米颗粒的制备研究》篇一一、引言随着纳米科技的飞速发展，磁性纳米颗粒因其独特的物理和化学性质在生物医学、环境科学、材料科学等领域展现出广阔的应用前景。
其中，Fe3O4磁性纳米颗粒以其超顺磁性、生物相容性及易于表面修饰等特点备受关注。
为了进一步提高其稳定性和生物相容性，将Fe3O4磁性纳米颗粒表面包覆一层SiO2成为了一种常见的策略。
本文旨在研究Fe3O4@SiO2磁性纳米颗粒的制备方法，并探讨其制备过程中的关键因素和优化策略。
二、实验材料与方法1. 材料准备实验所需材料包括：四氧化三铁（Fe3O4）纳米颗粒、正硅酸乙酯（TEOS）、氨水、乙醇、去离子水等。
2. 制备方法（1）Fe3O4磁性纳米颗粒的合成：采用共沉淀法或热分解法合成Fe3O4磁性纳米颗粒。
（2）Fe3O4@SiO2磁性纳米颗粒的制备：在Fe3O4磁性纳米颗粒表面包覆SiO2。
具体步骤包括将Fe3O4纳米颗粒分散在乙醇中，加入TEOS和氨水，在一定温度下反应，使TEOS在Fe3O4表面水解生成SiO2。
三、实验过程与结果分析1. 实验过程（1）Fe3O4磁性纳米颗粒的合成：在室温下，将FeSO4和FeCl3按一定比例混合，加入氢氧化钠溶液，调节pH值，经过共沉淀或热分解反应得到Fe3O4磁性纳米颗粒。
（2）Fe3O4@SiO2磁性纳米颗粒的制备：将合成的Fe3O4磁性纳米颗粒分散在乙醇中，加入适量的TEOS和氨水，在一定温度下搅拌反应一段时间，使TEOS在Fe3O4表面水解生成SiO2。
通过控制反应条件，可以得到不同厚度的SiO2包覆层。
2. 结果分析（1）表征方法：采用透射电子显微镜（TEM）、X射线衍射（XRD）、振动样品磁强计（VSM）等手段对制备的Fe3O4@SiO2磁性纳米颗粒进行表征。
（2）结果分析：通过TEM观察，可以看到Fe3O4@SiO2磁性纳米颗粒具有明显的核壳结构，SiO2包覆层均匀地覆盖在Fe3O4核表面。
fe_3o_4纳米粒子的合成与表征
fe_3o_4纳米粒子的合成与表征Fe3O4纳米粒子是一种具有良好磁性性能的纳米材料，其制备方法和表征研究在纳米材料领域具有重要意义。
下面将从合成方法和表征方法两个方面来介绍Fe3O4纳米粒子的制备和表征。
一、合成方法1．化学共沉淀法化学共沉淀法是制备Fe3O4纳米粒子的常用方法之一。
该方法的原理是将Fe2+和Fe3+离子的混合溶液加入碱性溶液中，在控制好反应条件的情况下进行共沉淀。
该方法具有简便、快速、低成本等优点。
具体的制备过程可以分为以下几个步骤：（1）准备溶液：按照一定的比例将Fe2+和Fe3+溶解在去离子水中制备混合溶液；（2）沉淀：缓慢加入碱性溶液（如氨水）到混合溶液中，混合溶液中的Fe2+和Fe3+会与碱性溶液中的OH-结合，形成Fe(OH)2和Fe(OH)3沉淀；（3）还原：通过加热或添加还原剂（如NaBH4）等方法来将Fe(OH)2和Fe(OH)3还原成Fe3O4纳米粒子；（4）洗涤：用去离子水将沉淀洗涤干净，避免杂质的存在。
2．热分解法热分解法是制备Fe3O4纳米粒子的另一种方法，其原理是通过对一定实验条件下的化学反应进行控制，来控制物质的热分解过程，从而制备出具有一定形貌和分布的纳米颗粒。
该方法具有高得率、纳米颗粒形貌可控等优点。
具体的制备过程可以分为以下几个步骤：（1）准备前驱体：使用一定的有机溶剂将Fe3+离子的前驱体溶解；（2）加热反应：在高温条件下，通过控制反应时间和反应条件等参数，使前驱体分解为Fe3O4纳米粒子；（3）洗涤：用去离子水将制备的Fe3O4纳米粒子进行洗涤干净，避免杂质的存在。
二、表征方法1．X射线粉末衍射仪（XRD）X射线粉末衍射仪是一种常用的物质结构表征方法。
对于Fe3O4纳米粒子来说，XRD可以在非破坏性的情况下，通过测量其晶体间距和衍射峰的位置，来确定其晶体结构和晶格参数。
该方法具有精度高、准确性好等优点。
2．透射电子显微镜（TEM）透射电子显微镜是一种可以直接观察材料纳米结构的方法，对于Fe3O4纳米粒子来说，通过TEM可以观察到其粒径和形态等特征。
总结氨基化二氧化硅包四氧化三铁80nm,10种常见制备Fe3O4的方法
总结氨基化二氧化硅包四氧化三铁80nm，10种常见制备Fe3O4的方法今天小编瑞禧整理并分享关于总结氨基化二氧化硅包四氧化三铁80nm，10种常见制备Fe3O4的方法：制备四氧化三铁（Fe3O4）纳米颗粒的方法多样，下面列举了一些常见的制备方法：共沉淀法：将Fe2+和Fe3+离子在碱性溶液中共沉淀，然后还原得到Fe3O4纳米颗粒。
水热法：在高温高压水热条件下，将铁盐与还原剂在水中反应，形成Fe3O4纳米颗粒。
溶剂热法：将有机溶剂中的铁源与还原剂反应，生成Fe3O4纳米颗粒，之后纳米颗粒从溶剂中分离出来。
热分解法：将含有铁的有机化合物在高温下分解，生成Fe3O4纳米颗粒。
共溶剂热法：将铁源和有机溶剂一起加热，在高温下反应生成Fe3O4纳米颗粒。
微乳法：在水/油的微乳体系中，通过化学反应得到Fe3O4纳米颗粒，微乳体系提供了适合纳米颗粒生长的小空间环境。
胶体化学合成法：利用胶体化学方法，通过在溶液中控制铁离子的核生成和生长，形成Fe3O4纳米颗粒。
电化学法：利用电化学沉积或电化学氧化还原反应，在电极上制备Fe3O4纳米颗粒。
微波辅助法：在微波辐射下，通过化学反应合成Fe3O4纳米颗粒，微波加速了反应速度。
激光烧结法：利用激光烧结技术，将铁粉或铁化合物激光加热到高温，形成Fe3O4纳米颗粒。
纳米材料因其特别的物理、化学和生物性质，在生物医学、环境监测、信息科技等领域中得到广应用。
四氧化三铁(Fe304)因其良好的磁性、合成简便和生物相容性等特点，成为了研究和应用的热点材料之一。
尤其是超顺磁性Fe3O4纳米粒子，因其良好的磁响应性能和分散性，成为了药物传输、生物成像的理想载体。
在生物医学中，纳米粒子的应用需要满足一定的生物相容性和稳定性。
因此，表面修饰成为了超顺磁性Fe3O4纳米粒子应用研究中的重要环节。
以上来源于文献整理，如有侵权，请联系删除，RL2023.10。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二氧化硅包四氧化三铁100nm，关于制备方法与纳米Fe3O4粒子的包覆方法
今天小编瑞禧RL整理并分享二氧化硅包四氧化三铁100nm，关于制备方法与纳米Fe3O4粒子的包覆方法：
Fe304磁性纳米粒与常规的磁性材料不同，因为它与磁性相关的特征物理长度正处于纳米级，所以表现出特别的性质，即它既有纳米材料所共有的如比表面大、尺寸小、活性高等性质，又有很好的磁响应性和超顺磁性，既能在恒定磁场下快速聚集和定位，也可在交变磁场下吸收电磁波产生热量，这一系列特别的性质让它应用更为广。
纳米Fe3O4粒子的包覆方法：
纳米粒子表面包覆的方法，按照包覆原理分为物理包覆和化学包覆两大类。
物理包覆通过吸附、涂敷等物理作用对纳米粒子进行包覆改性。
主要有两种: (1)包覆材料通过范德华力等吸附在纳米粒子的表面，防止纳米粒子的团聚，是目前常用的方法。
无机纳米粒子表面包覆活性剂就是利用范德华力。
表面活性剂在水溶液中有降低表面张力和胶团化作用两种物理化学作用。
表面活性剂可以使表面活性剂的表面张力降低，从而减少毛细管的吸附力。
加入高分子表面活性剂还可起到一定的空间位阻作用，避免颗粒的团聚。
(2)表面沉积法。
这种方法是把表面活性剂沉积到纳米粒子的表面，使得粒子表面形成无化学结合的异质包覆层。
无机纳米粒子的包覆可以在溶胶中实现，
表面化学包覆法是指通过表面活性剂与纳米粒子表面发生化学反应，来实现纳米粒子表面改性。
可在反应过程中直接加入表面活性剂，也可在合成纳米粒子后，加入表面活性剂进行包覆。
纳米粒子表面改性经常使用表面化学包覆法，如在液相法制备纳米粒子时采用化学包覆法，即在制备过程中加入各种表面活性剂并与颗粒表面发生化学反应，可以改变颗粒表面性质和表面结构，有效防止粒子团聚。
二氧化硅包四氧化三铁的制备过程：
将Na2 SiO3·9H2O和磁性Fe3O4纳米微粉按照SiO3/Fe=3.5的质量比混合溶于蒸馏水中,在氮气气氛下超声分散30min。
在80℃的水浴条件下进行强磁力搅拌,同时加入1.2mol/L的盐酸滴定,调节pH值至6。
反应进行20min后溶液中出现胶状沉淀,持续搅拌40min后静置并冷却至室温。
经离心洗涤5次后,在50℃的真空条件下干燥20h,碾磨后得到样品。
由于纳米Fe3O4粒子具有常规Fe3O4粒子所不具有的特别性质,如小尺寸效应,表面与界面效应﹑量子尺寸效应﹑良好的光吸收特性及电化学性质等,因此,Fe3O4纳米粒子的设计与制备一直受到重视。
但由于其耐酸性和抗氧化性较差,在生产制备过程中易变质,故单一的Fe3O4纳米粒子的直接应用受到较大限制。
采用SiO2包裹磁性Fe3O4。
纳米粒子是将SiO2胶粒包裹到磁性Fe3O4纳米粒子的表面,形成SiO2/Fe3O4壳核复合结构体,从而改变磁性Fe3O4纳米粒子的表面性质,可在发挥Fe3O4粒子粒径小、磁性能高的基础上使其具备较高的环境耐受性,因此有着广的应用前景。
以上来源于文献整理，如有侵权，请联系删除，RL2023.10。
