自动控制理论实验报告人：赵振根02020802班2008300597卫星三轴姿态飞轮控制系统设计一：概述1.1．坐标系选择与坐标变换在讨论卫星姿态时，首先要选定空间坐标系，不规定参考坐标系就无从描述卫星的姿态，至少要建立两个坐标系，一个是空间参考坐标系，一个是固连在卫星本体的星体坐标系。

在描述三轴稳定对地定向卫星的姿态运动时，一般以轨道坐标系为参考坐标系，还有星体坐标系。

（1）轨道坐标系o o o O X Y Z -，原点位于卫星的质心O ，o OX 轴在轨道平面上与o OZ 轴垂直，与轨道速度方向一致，o OZ 轴指向地心，o OY 轴垂直于轨道平面并构成右手直角坐标系（2）星体坐标系b b b O X Y Z -，原点位于卫星的质心O ，b OX ，b OY ，bOZ 固连在星体上，为卫星的三个惯性主轴。

其中b OX 为滚动轴，b OY为俯仰轴，OZ为偏航轴。

b1.2 飞轮控制系统在卫星三轴姿态控制中的应用与特点长寿命，高精度的三轴姿态稳定卫星，在轨道上正常工作时，普遍采用角动量交换装置作为姿态控制系统的执行机构。

与喷气推力器三轴姿态稳定系统相比，飞轮三轴姿态稳定系统具有多方面的有点：(1)飞轮可以给出较为精确地连续变化的控制力矩，可以进行线性控制，而喷气推力器只能作为非线性开关控制，因此轮控系统的精度比喷气推力器的精度高一个数量级，而姿态误差速率也比喷气控制小。

(2)飞轮所需要的能源是电能可以不断地通过太阳能电池在轨得到补充，因而适用于长寿命工作，喷气推力器需要消耗工质或燃料，在轨无法补充，因而寿命大大受限。

(3)轮控系统特别适用于克服周期性扰动。

(4)轮控系统能够避免热推力器对光学仪器的污染。

然而，轮控系统在具有以上优越性的同时，也存在两个主要问题，一是飞轮会发生速度饱和。

当飞轮朝着一个方向加速或偏转以克服某一方面的非周期性扰动时，飞轮终究要达到其最大允许转速。

二是由于转速部件的存在，特别是轴承寿命和可靠性受到限制。

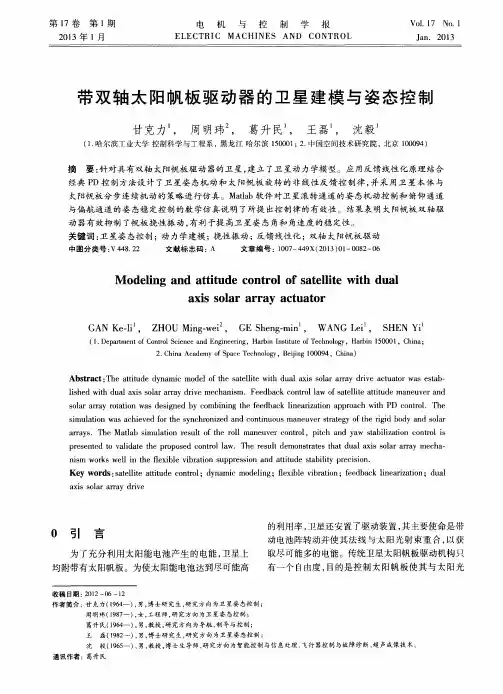

带双轴太阳帆板驱动器的卫星建模与姿态控制
