卧螺离心机使用说明书
530卧螺离心机使用说明书
东邦机械分离技术卧式螺旋卸料沉降离心机机械使用说明书江苏东邦机械有限公司Dongbang Machine Co.,Ltd.,Jiangsu Province,China目录引言—————————————————————— 3 第一章结构与工作原理——————————————— 3 第二章主要参数及特点——————————————— 4 第三章安装与调试————————————————— 6 第四章运行与维护—————————————————9 第五章检查与修理—————————————————13 第六章运输与贮存—————————————————16引言DWL530A系列离心机是我公司在多年从事分离和过滤机械研究和制造的基础上，开发和研制的新产品。
本公司以“市场为中心，质量、成本为基本点”的理念，根据不同行业的不同物料特性最大可能地满足客户的要求，主要应用于化工、石油化工、轻工、食品、煤炭、冶金、选矿、环保、味精、糖蜜、制酒等各种固液相和固液液相分离的领域。
DWL530A系列离心机为卧式螺旋卸料沉降离心机（简称卧螺离心机），它吸取了国内外的先进技术，具有分离因数高，长径比大，分离效果好，自动化程度高，操作简单，连续运转，适应性强等优点。
本说明书对DWL530A离心机的结构原理、主要技术参数及性能、安装调试、运行与维护、电气系统等方面进行说明，以便使用单位认真阅读本说明书后能正确使用本机器。
本说明书共16页，其中涉及的名称、术语、编号等是按我公司和行业有关标准编写的，可能会有某种机型或其部分结构与说明书不符，其中不解之处或有疑之处，请您及时与我们联系，提出宝贵的意见。
第一章结构与工作原理DWL530A离心机的工作原理和其结构如图一所示：主要由主电机、进料管、主轴承、机罩、转鼓、螺旋体、机座、差速器、及副电机等组成。
其工作原理是：悬浮液从右端进料管连续加入，经螺旋进料口进入转鼓，在离心力作用下，在转鼓内壁形成沉降液池，将悬浮液分离成固体重相和液体轻相，重相的固体颗粒沉积在转鼓壁上形成沉渣层，依靠螺旋与转鼓的相对转速，螺旋叶片将沉二、DWL530A型离心机的主要特点：1.操作简单，自动化程度高，可进行连续分离。
卧螺离心机通用说明书
主轴承的安装与拆卸3.1.1 拆卸大端主轴承 [图3.1.1]拆卸大端主轴承前，应先将机械差速器和机头法兰拆下。
取下12个M12×200内六角螺钉[6]，将液压马达[1]拆下。
取下8个M12×35的内六角螺钉[2]，将机头法兰[7]连同和垫片[3]取下。
图3.1.11.机械差速器2.M12×35内六角螺钉3.垫片4.大端法兰5.大端主轴承6.M12×200内六角螺钉7.机头法兰拆下液压马达和机头法兰后，用拉模将主轴承拉出。
[图3.1.2]图3.123.1.2 安装大端主轴承[图3.1.1]用工频加热器或炉子把轴承内圈加热到80℃，然后将轴承套上轴颈，并推到低，靠上轴肩。
并给滚珠加脂。
3.1.3 拆卸小端主轴承[图3.1.3]拆卸小端主轴承前先将调节环[3]和挡板[2]取下。
用专用的钳子将弹性挡圈[1]取下，取下调节环和挡板，然后按照图3.1.2的方法将小端主轴承[4]拆下。
图3.131.弹性挡圈2.小端支承轴挡板3.调节环4.小端主轴承5.小端支承轴3.1.4 安装小端主轴承[图3.1.3]按图示顺序装上小端主轴承，调节环和挡板。
用工具套上挡圈。
并给滚珠加脂。
3.2 配对轴承的安装与拆卸3.2.1 拆卸配对轴承[图3.2.1]先将两个M110的小圆螺母[1]取下，将一个外侧轴承拉出，然后取出垫片[3]，可将内侧轴承取出。
图3.2.11.M110×2小圆螺母2.小端螺旋轴承3.垫片4.小端螺旋轴承5.双唇骨架油封6.轴承压盖7.轴套 8.螺旋轴颈9.螺旋 10.V型圈3.2.2 安装配对轴承[图3.2.1]安装小端螺旋轴承前，先要将螺旋轴颈[8]安装在螺旋上,上紧12个M12×30内六角螺钉和4个M10×20紧定螺钉，套上V型圈[10]，注意方向。
套上轴套[7]和轴承压盖[6]，装上双唇骨架油封[5]和O型密封圈。
然后将内侧轴承装上，按所需的间隙装上合适的垫片，再装外侧轴承。
卧螺离心机使用说明书
卧螺离心机使用说明书来源：翔宇离心机点击数：1119次更新时间：2010-5-22 18:05:36卧式螺旋卸料沉降离心机(以下简称卧螺离心机)是一种高速旋转设备,为了能更有效、更安全地操作离心机，在使用卧螺机之前必须仔细阅读本说明书。
1、LW520×2080-NA卧螺机有较大的转动惯量，其启动电流较大，且持续时间长，故线路及电气设备应能承载较大的负荷；2、在本机未牢固安装之前，不允许启动离心机；3、机盖等处压紧螺栓未紧固前不允许启动卧螺机；4、严禁将离心机反向旋转；5、离心机运行时，如果有明显的异常噪音与振动，应立即停机检查；6、机器未停稳之前，严禁拆装离心机；7、使用清洁液清洁转鼓与螺旋输送器时，应选择那些不腐蚀转鼓和螺旋的液体；8、离心机不使用时，应断开接通主、辅电机的电源；9、旋转部件如转鼓、螺旋输送器在维修时，需要用到焊接、打磨等方法时请与本公司联系；10、严禁拆卸转鼓及拆散差速器，更不允许与其它离心机上的转鼓互换；11、本机转动惯量较大，停机时间较长，严禁擅自采用制动的方法使机器停止转动；12、机器长时间不使用时，应用50℃的清水或清洗液清洗干净，并排空转鼓内的清水或清洗液；13、机器长期不使用时，应至少每周用手盘动转鼓一次；14、拆装部分未描述部分，严禁用户自行拆装，如需要，应由本厂指定的服务人员来完成，若用户自行处理，由此给贵厂或贵公司带来的损失本公司概不负责。
一、概述卧螺离心机利用混合液中具有不同密度且互不相溶的轻、重液和固相，在离心力场中获得不同的沉降速度的原理，达到分离分层或使液体中固体颗粒沉降的目的。
该机型能自动连续操作，广泛应用于化工、轻工、食品、选矿等工业部门，在环保工程中也是理想的设备，适用于体积浓度≤40%、固相密度大于液相密度、具有一定流动性的悬浮液的分离。
该类机器分离因数高、生产能力大，适应性好，能对物性不同的多种物料进行澄清、脱水、分级操作。
机器采用下沉式总体结构，占地面积小，结构紧凑，运行平稳，安装方便，辅助设备少，维护和操作简便。
卧螺分离机LWD520使用说明书
LWD520卧式螺旋卸料沉降式离心机使用说明书上海谊德实业发展有限公司Shanghai Yide Industrial Development Co.,Ltd.目录第一章概述------------------------------------------3第二章技术性能及特点------------------------------- 4第三章结构原理--------------------------------------6第四章安装与调试-------------------------------------7第五章操作与维护------------------------------------13第六章检修-------------------------------------------17第七章机器的润滑-------------------------------------20第八章故障的分析和排除-----------------------------24 第九章供油站-----------------------------------------27第十章控制系统----------------------------------------31第十一章易损件清单----------------------------------------31 附图一LWD520离心机外形结构图-------------------36 附图二LWD520离心机基础平面示意图--------------37 附图三LWD520控制原理、接线图第一章概述LWD520型卧螺离心机是我厂在多年从事离心机研究和制造的基础上，对引进技术进行吸收、消化和再创新，结合我国国情而开发的具有先进水平的新机种。
它能满足味精、食品、选矿等领域对固液相分离的特殊要求。
本说明书对LWD520型卧螺离心机的性能特点、结构原理、安装调试、操作与维护、机器的润滑、故障分析与排除、供油站、易损件、电气系统等方面进行了说明，请用户认真阅读本说明书，以作为安装和使用的参考。

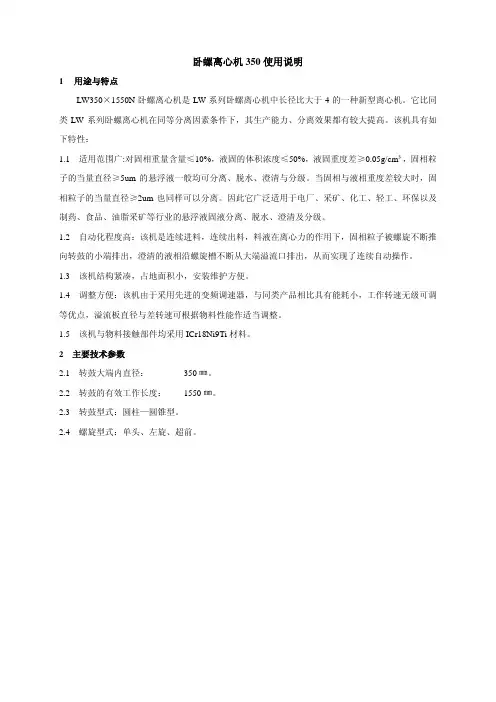

卧螺离心机350 使用说明
子的当量直径≥5um 的悬浮液一般均可分离、脱水、澄清与分级。当固相与液相重度差较大时，固
相粒子的当量直径≥2um 也同样可以分离。因此它广泛适用于电厂、采矿、化工、轻工、环保以及
制药、食品、油脂采矿等行业的悬浮液固液分离、脱水、澄清及分级。
1.2 自动化程度高：该机是连续进料，连续出料，料液在离心力的作用下，固相粒子被螺旋不断推
LW350×1550N 卧螺离心机结构简图如图(1)所示，它由转鼓、螺旋输送器、差速器、主轴承、 底架、液固相收集腔、上盖、电机传动装置、变频器（用户自订）等部件组成。该机的工作原理是： 卧螺通过变频器逐步升速，在主、副带轮的带动下，转鼓与差速器的输入轴达到额定转速 n1,n2,由 于差速器的作用，使螺旋产生一个超前转鼓的稳定差转速Δn，以实现螺旋卸料功能，机器转速稳定 后悬浮液由高位槽或进料泵、流量调节阀、进料管进入离心机，经螺旋加速斗加速再进转鼓内，在 强大的离心力场作用下，比重大的固相粒子被甩在沉降壁面上，并很快沉积到转鼓的内壁上，经螺 旋的推动，沉渣不断地被推向转鼓小端，从出渣口经固相收集罩壳排出。分离后的清液经分离叶片 进一步澄清由转鼓溢流孔、液相收集罩壳排出。在整个分离过程中悬浮液不断地输入，澄清的液相 与沉渣不断地排出，因此是连续自动分离。
物料中固相粒子越大，则越易分离；固相颗粒大小不一，则能被分离极限粒子决定了最终的分 离效果，部分小于极限粒子的小颗粒，将会随分离清液夹带出去。液固两相的重度差愈大，则分离 越容易，悬浮液的粘度越小，则越易分离，反之则难分离。为此可适当提高物料进料温度或通过絮 凝方法，加快自由沉降速度的预先处理，以降低粘度来改善分离条件。 5 离心机的安装与调试 5.1 本机在安装时应注意下列事项： 5.1.1 本机吊运必须采用机架上的四只起吊架，并用足够结实的钢丝绳钩牢，并使离心机呈水平状态 旋槽不断从大端溢流口排出，从而实现了连续自动操作。
卧式螺旋卸料沉降离心机使用说明书
卧式螺旋卸料沉降离心机使用说明书浙江丽水凯达环保设备有限公司中国浙江目录1.概述……………………………………………………………………………2.技术参数………………………………………………………………………………3.工作原理……………………………………………………………………………4.系统与基础……………………………………………………………………………5.技术条件………………………………………………………………………………6.使用须知………………………………………………………………………………7.安装与使用……………………………………………………………………………8．润滑示意图……………………………………………………………………………9. 维护和保养……………………………………………………………………………10. 部件拆装示意图………………………………………………………………………11. 故障分析与排除………………………………………………………………………12. 节能特性………………………………………………………………………………13. 应用领域………………………………………………………………………………14. 操作规程………………………………………………………………………………一、概述浙江丽水凯达环保设备有限公司是国内较早从事离心机技术研究、制造和污水处理机械制造的高新技术企业，公司以大专院校和科研院所为依托，聘请专家学者为指导,紧扣世界先进技术脉搏，并单独设立技术创新部，负责产品的研究设计，技术创新；公司不仅生产国内一流的污水处理设备，且具有能力承接整套污水处理系统工程的设计、建设施工的企业，在业内享有盛誉。
我们秉承“科技先导，面向全国，走向国际，永创一流”的企业精神和“开拓创新，品质卓越，诚实守信，造福人类”的企业宗旨，为广大客户提供品质优秀的产品和服务。
本公司生产基地坐落在浙江省丽水市经济技术开发区内，拥有现代化的标准厂房和各种先进的加工设备及动平衡试验机、振动、噪声等检测设备。
卧螺分离机LWD520使用说明书
LWD520卧式螺旋卸料沉降式离心机使用说明书上海谊德实业发展有限公司Shanghai Yide Industrial Development Co.,Ltd.目录第一章概述------------------------------------------3第二章技术性能及特点------------------------------- 4第三章结构原理--------------------------------------6第四章安装与调试-------------------------------------7第五章操作与维护------------------------------------13第六章检修-------------------------------------------17第七章机器的润滑-------------------------------------20第八章故障的分析和排除-----------------------------24 第九章供油站-----------------------------------------27第十章控制系统----------------------------------------31第十一章易损件清单----------------------------------------31 附图一LWD520离心机外形结构图-------------------36 附图二LWD520离心机基础平面示意图--------------37 附图三LWD520控制原理、接线图第一章概述LWD520型卧螺离心机是我厂在多年从事离心机研究和制造的基础上，对引进技术进行吸收、消化和再创新，结合我国国情而开发的具有先进水平的新机种。
它能满足味精、食品、选矿等领域对固液相分离的特殊要求。
本说明书对LWD520型卧螺离心机的性能特点、结构原理、安装调试、操作与维护、机器的润滑、故障分析与排除、供油站、易损件、电气系统等方面进行了说明，请用户认真阅读本说明书，以作为安装和使用的参考。
Flottweg三相卧离心机操作说明
Typ type
Made in Germany
Nr. no.
Baujahr
year of manufacturing
zul. Trommeldrehzahl zul. Sedimentdichte
max. bowl speed max. sediment density
min -1
3
kg/dm
min./max. Produkttemp. min./max. product temperature °C
DANGER
该记号表示危险的情况，如不遵守说明将会导致严重的伤害， 甚至会危及生命。
WARNING
该记号表示危险的情况，如不遵守说明将可能会导致严重的 伤害，甚至会危及生命。
CAUTION
小心 该记号 表示会引起轻度伤害的情况。 此外，该记号也用来警告材料或机器会被损害。
Cn_1_2_3x8_210705-Pre-vi-schl-fwc
zul. Gehäusedruck
max. housing pressure
bar
Cn_1_2_3x8_210705-Pre-vi-schl-fwc
Flottweg
安全说明
安全及警告标志
批示特别危险的警告标志装在机器铭牌的旁边。
1.2/6
反射灯光警告信号表示危险的电压值。在这些区域的工作必须由电气专家来执行。
Flottweg
安全说明
紧急事件的处理
在紧急情况下，机器/设备必须马上停止。 在重新启动前要确认已经完全排除了故障。
1.2/4
维修或拆卸工作
维修和拆卸工作只可由操作员根据说明书并按照操作手册中规定的范围进行。操作手册中 所列出的项目以外的保养及修理工作只能由经福乐伟公司授权的人员才能进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卧螺离心机使用说
明书
卧式螺旋卸料沉降离心机使用说明书
浙江丽水凯达环保设备有限公司
中国浙江
目录
1.概
述…………………………………………………………………………
…
2.技术参
数…………………………………………………………………………
3.工作原
理…………………………………………………………………………
…
4.系统与基
础…………………………………………………………………………
…
5.技术条
件…………………………………………………………………………
……
6.使用须
知…………………………………………………………………………
……
7.安装与使
用…………………………………………………………………………
…
8．润滑示意图…………………………………………………………………………
…
9. 维护和保
养……………………………………………………………………………
10. 部件拆装示意图………………………………………………………………………
11. 故障分析与排除………………………………………………………………………
12. 节能特性………………………………………………………………………………
13. 应用领域………………………………………………………………………………
14. 操作规程………………………………………………………………………………
一、概述
浙江丽水凯达环保设备有限公司是国内较早从事离心机技术研究、制造和污水处理机械制造的高新技术企业，公司以大专院校和科
研院所为依托，聘请专家学者为指导,紧扣世界先进技术脉搏，并单独设立技术创新部，负责产品的研究设计，技术创新；公司不但生产国内一流的污水处理设备，且具有能力承接整套污水处理系统工程的设计、建设施工的企业，在业内享有盛誉。
我们秉承“科技先导，面向全国，走向国际，永创一流”的企业精神和“开拓创新，品质卓越，诚实守信，造福人类”的企业宗旨，为广大客户提供品质优秀的产品和服务。
本公司生产基地坐落在浙江省丽水市经济技术开发区内，拥有现代化的标准厂房和各种先进的加工设备及动平衡试验机、振动、噪声等检测设备。
公司主导产品合金钢类和不锈钢类LW系列卧式螺旋卸料沉降离心机（LW250、LW350、LW430、LW450、LW500、LW530、LW550、LW800、LW1000等标准型及加长型）、WQ系列污泥切割机、WLS系列无轴螺旋输送机等广泛应用于造纸、印染、洗涤、化纤、制革、制药、酿造、啤酒、矿山、煤尘、电镀、木业、钢铁、化工、屠宰、人蓄粪类等工业污水及市政污水的处理（浓缩、脱水、分离），也可应用于果汁、蔬菜汁、大豆蛋白的分离、浓缩、小麦淀粉、农产品的净加工，以及高岭土、石墨、硅藻土、钛白粉的分级、甲基纤维素的脱液浓缩。
产品遍布全国１００多个城市，５０多个行业，并出口泰国、马来西亚等东南亚国家。
本公司技术力量雄厚，可承接各种特殊规格和要求的卧螺离心机的设计、制造及污水处理工程项目的设计和建设施工。
