铜焊火焰钎焊艺现场操作实例(ruleforcopper)
THE COPPER LOCALE FACTURE PROCESS
1.材料准备.
2.铜管,套管,
二甲苯,清洁铜管上的氧化物
焊丝在铜套管里,里面颜色较深的一圈,采用的是银钎焊丝
2. 焊接准备
搅拌熔合剂
用刷子将熔合剂涂在套管和铜管的焊接部位
3 焊接横焊
管子插到套管里面后,再往外抽出1.5mm.
点火,并调直火焰,
开始焊接.
焊接过程中要控制好温度,铜管银钎焊丝要控制在600度以下
焊好了,哥们正在检查焊接质量
再来一根立焊的,前面过程相同
焊接完成
焊接完毕,试样编号用于试验
因为焊丝材料是银合金，熔点较低，火焰将银熔化后，银水会膨胀溢出，将接合面包裹，待冷却后就会自然融熔在一起。
铜焊的焊接方法
铜焊的焊接方法**Copper Brazing Methods**Copper brazing is a welding technique that involves the use of a brazing alloy to join copper components. The brazing alloy, having a lower melting point than the base metals, is heated to its melting point and then flowed into the joint between the copper parts.铜焊是一种焊接技术，它涉及使用钎焊合金来连接铜部件。
钎焊合金的熔点低于基体金属，将其加热至熔点后，流入铜部件之间的接头。
One of the key steps in copper brazing is the preparation of the joint. This involves cleaning the surfaces to remove any oxides, grease, or other contaminants that could interfere with the brazing process. The parts are then fitted together, ensuring a tight and uniform gap for the brazing alloy to flow into.铜焊的关键步骤之一是接头的准备。
这包括清洁表面，以去除可能干扰钎焊过程的氧化物、油脂或其他污染物。
然后将部件装配在一起，确保钎焊合金能够流入的间隙紧密且均匀。
The choice of brazing alloy is crucial, as it must have good wettability and flow properties to ensure a strong and reliable joint. Common brazing alloys for copper include silver-based alloys and phosphorus-containing copper alloys.钎焊合金的选择至关重要，因为它必须具有良好的润湿性和流动性，以确保接头牢固可靠。
(完整word版)铜管钎焊作业指导书
铜管钎焊作业指导钎焊作业实际技巧操作指导顺序目录1.器具的检查...................................... - 3 -2.焊枪的操作...................................... - 4 -3.火力调整........................................ - 4 -4。
实际技巧理论................................... - 5 -5.基础的钎焊（火焰向下）......................... - 11 -6。
基础的钎焊（火焰向上）........................ - 11 -7。
确认焊接效果.................................. - 14 -8。
制造现场内的钎焊.............................. - 14 -9。
钎焊不良和原因................................ - 16 -10 正确熟练掌握钎焊的基础知识.................... - 18 -1.器具的检查钎焊前的安全保证和品质保证①压力计的指针是否指着“0”？②打开总阀门,压力计的指针是否指着规定值? 氧气:0。
45±0。
05 MPa乙炔气：0。
05±0。
01MPa③各配管连接部是否漏气？一定要用肥皂水确认④焊枪阀门固定螺丝上有无松动？为什么作业中阀门的转动、火力会变化①火口有无变形、堵塞?为什么要这样？火焰的形成或火力偏差，导致钎焊条件变坏③取焊材时是否带出了另外的焊材？连同袋一起将焊材放入容器内为什么要这样？焊材表面上异物粘附或氧化，会导致针孔④放置小物配管的容器是否为异物不粘附样式？容器上盖盖子容器底部为网状为什么要这样？因为异物粘附，会导致针孔2.焊枪的操作焊枪的拿握方法用右手第3·4·5根手指和手的掌心，轻轻地握住用右手第1·2手指夹住氧气阀门阀门操作用右手第1·2手指打开关闭氧气用阀门用左手第1·2手指打开关闭乙炔气阀门3.火力调整点火乙炔气阀门转动1/4圈打开氧气阀门1/2圈用点火枪在喷火口处点火火力调整调整的基准·火焰芯长30～40㎜·将火焰长度调整至与母材一致4。
火焰钎焊教程
当内焰与焰心接近至发出噪声前的临界状态称为 中性焰，内焰较中性焰时长，为还原焰或碳化焰. 氧—乙炔火焰的温度，其最高温度，氧化焰为 3100~3300℃，中性焰为~3150℃，还原 焰为 2700~3000℃，每一种火焰从长度方向上看在内焰前 部近三分之一处温度最高，从横向断面看，中心温 度最高。
钎焊的分类
钎焊根据加热方法可分为：
火焰钎焊、高频(感应)钎焊、盐浴钎焊、炉钎 焊(一般)、真空(炉)钎焊、气体保护(炉)钎焊、烙 铁钎焊…….
钎焊根据所用的钎料不同分为： 铜钎焊、银 钎焊、铝钎焊、锡钎焊……. 钎焊根据钎料的熔化温度分为: 软钎焊（Soldering)：所用钎料的熔点低于 450℃。 硬钎焊(Brazing)：所用钎料的熔点高于 450℃。
磷作为自钎剂成为钎料的组成成分,磷是一种强的脱 氧剂,与金属氧化物反应生成P2O5而升华(气化)。B、 F、Cl 化合物主要与金属氧化物生成低熔点的盐,浮于 金属表面,凝固后成为渣。L88 与硼砂为 B 的化合 物,L88 为液体,在气态下使用,故可称为气体焊剂。 F102 为 F、B 类化合物. 氯的化合物主要用于铝钎焊和锡焊.
管子插入深度的影响 由水在一定间隙的两块玻璃之间的流动情况可以 看到,不是理想的等速前进,往往是不规则的,边缘部分 较快,再加上间隙的不均匀,表面状态的不一致,最终导 致钎焊接头焊缝的不致密,插入深度越大,路程越长,不 致密程度愈严重.
另外钎焊接头作为一种搭接接头,按照等强度设 计的要求,必须保证一定的深度. 管子的插入深度在实际生产中常取母材厚度的 2~3倍，对于薄壁件可取4~5倍，
总的趋势是其液体部分的熔化温度逐渐升高,间隙越 小,其作用越明显,这也是接头间隙不能过小的原因.间 隙太小，会影响钎料的深入与润湿，达不到全部焊 合；间隙大， 不但浪费钎料，而且会降低钎焊接头强度。 一般来说,间隙在 0.05~0.20mm 较好,实际上这也与加 工、装配、焊接等方面有关。
如何使用铜焊
如何使用铜焊一、如何使用铜焊铜焊连接强度高，并可承受最高的温度极限工况，一般使用氧乙炔铜焊设备，氧乙炔是将纯氧渗入乙炔，使用时操作人员须不断地调节氧气和乙炔的比例，氧气瓶和乙炔罐上都有压力调节器和仪表，分别指出罐内压力和焊枪压力。
二、必须注意事项（操作人员）1、焊接过程须戴安全玻璃面罩。
2、焊枪不要面向火焰或易燃物处。
3、点燃焊枪要使用火花塞，不要使用火柴。
4、用乙炔阀调节火焰长度，慢慢调节氧气阀得到所需火焰，中性火焰是蓝色锥形，尖端有一点红紫色，此种火焰最为有效。
5、焊接人员须经过安全训练。
6、确保在氧气和乙炔调节器上有防止回火装置。
7、如果焊料中有镉，必须保证工作场所良好通风，镉烟毒性很大。
三、正确的操作步骤1、撤底去除连接处的油脂。
2、接点配合恰当，并且固定各部件。
3、按助焊剂生产厂提供说明添加助焊剂。
4、均匀加热到推荐温度，并使焊枪按“8”字形不断移动。
5、在被焊部件处加铜焊料，不要用焊枪加热熔化铜焊料。
6、冷却连接点。
7、用刷子和温水撤底清洗接点，除去残留的助焊剂。
四、铜焊的部件如何清理1、用不锈钢丝棉清理外表面，用不锈钢丝刷或卷清理内部。
2、部件必须有足够的接触面积，约为插入部件最小截面积的3倍。
3、表面凹陷或不圆必须于焊接前校正4、要保证助焊剂不进入系统，不要过多使用助焊剂，要把助焊剂涂在插入工件的表面。
5、被焊管内空气都要排出，可充二氧化碳或氮气排除空气，避免管内加热后如有油蒸气遇空气会爆炸。
五、如何焊接1、焊接过程中，始终保持火焰盖住接点，以免空气进入；2、助焊剂会被焊干，水分在100℃会蒸发，助焊剂变成乳白色。
3、助焊剂在316℃时会起泡。
4、助焊剂在427℃时成为糊状5、助焊剂在593℃时变成流体，接近铜焊温度。
6、含银35%-40%之焊料在604℃时熔化，在618℃时流动。
7、请注意被焊二工件都要用焊枪加热。
8、经火焰颜色可以观察温度是否合适，温度达到铜焊温度时，火焰出现绿荫，达到银焊温度绿色火焰表示温度适宜。

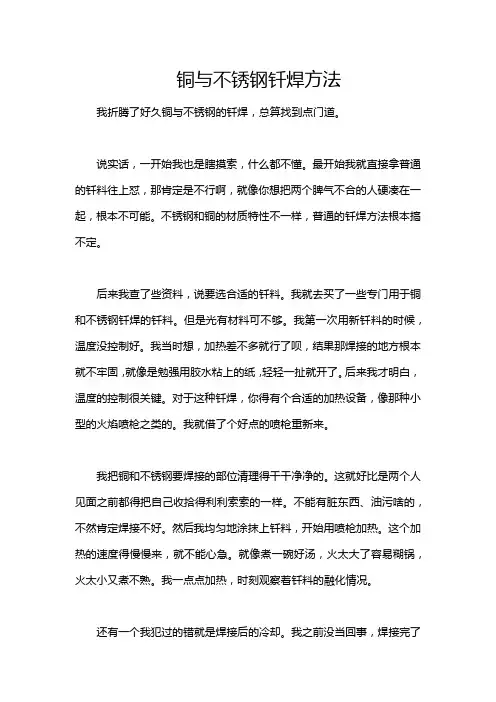

铜与不锈钢钎焊方法
铜与不锈钢钎焊方法我折腾了好久铜与不锈钢的钎焊，总算找到点门道。
说实话，一开始我也是瞎摸索，什么都不懂。
最开始我就直接拿普通的钎料往上怼，那肯定是不行啊，就像你想把两个脾气不合的人硬凑在一起，根本不可能。
不锈钢和铜的材质特性不一样，普通的钎焊方法根本搞不定。
后来我查了些资料，说要选合适的钎料。
我就去买了一些专门用于铜和不锈钢钎焊的钎料。
但是光有材料可不够。
我第一次用新钎料的时候，温度没控制好。
我当时想，加热差不多就行了呗，结果那焊接的地方根本就不牢固，就像是勉强用胶水粘上的纸，轻轻一扯就开了。
后来我才明白，温度的控制很关键。
对于这种钎焊，你得有个合适的加热设备，像那种小型的火焰喷枪之类的。
我就借了个好点的喷枪重新来。
我把铜和不锈钢要焊接的部位清理得干干净净的。
这就好比是两个人见面之前都得把自己收拾得利利索索的一样。
不能有脏东西、油污啥的，不然肯定焊接不好。
然后我均匀地涂抹上钎料，开始用喷枪加热。
这个加热的速度得慢慢来，就不能心急。
就像煮一碗好汤，火太大了容易糊锅，火太小又煮不熟。
我一点点加热，时刻观察着钎料的融化情况。
还有一个我犯过的错就是焊接后的冷却。
我之前没当回事，焊接完了就放在一边，结果发现有些地方出现了小裂缝。
后来我才知道，冷却速度也是有讲究的。
得让它慢慢冷却，不能突然降温。
我就找了个保温的东西把焊接后的部件包起来，让它能够慢慢降温。
我还试过在焊接的时候加些助焊剂。
助焊剂这东西就像是催化剂一样，能让整个过程顺利很多。
但是我不太确定不同的助焊剂对铜和不锈钢钎焊的效果到底有多大差异，我现在还在尝试呢。
反正我现在知道了，要焊接铜和不锈钢，合适的钎料、精确的温度控制、焊接部位的清洁、适当的助焊剂和合理的冷却，这些都是要考虑到的。
不过我也知道可能还有更多的门道在里面，还得慢慢摸索。
电工铜焊焊接方法
电工铜焊焊接方法铜焊接是电工行业中常用的连接电气设备和电路的方法之一。
通过合适的焊接方法，能够保证焊接后的连接牢固可靠，达到电气导通和传输信号的要求。
本文将介绍几种常见的电工铜焊焊接方法，以及每种方法的适用场景和操作步骤。
一、火焰焊接火焰焊接是一种常见的铜焊接方法，它利用火焰喷枪将金属加热至熔化状态，然后通过焊料填充松散的连接部位，并在冷却后形成坚固的焊缝。
火焰焊接适用于连接较大的铜制零件，如电机绕组、电缆接头等。
火焰焊接的具体操作步骤如下：1. 准备工作：清洁焊接部位，确保表面光洁无杂质。
2. 调整火焰喷枪：根据不同的焊接材料和工件厚度，调整喷枪的氧气和燃气流量，获得适宜的火焰。
3. 加热工件：用火焰喷枪对焊接部位进行均匀加热，直至金属材料达到熔化温度。
4. 添加焊料：将焊料逐渐添加到熔化的金属表面，使其融化并填满连接部位。
5. 焊缝整形：对焊接部位进行适当的整形和处理，以提高焊接强度和外观。
二、气体保护焊接气体保护焊接是一种在焊接过程中利用保护气体排除空气中氧气、水蒸气等杂质的方法，以防止焊接部位受氧化影响，从而提高焊接质量。
常用的保护气体包括氩气和氩气-氢气混合气。
气体保护焊接适用于需要高度清洁的焊接部位，如微电子器件、精密仪器等。
气体保护焊接的步骤如下：1. 准备工作：清洁焊接部位，并在需要的位置布置保护气体喷嘴。
2. 加热焊接部位：使用适当的焊接电源和电极，将焊接部位加热至熔化温度。
3. 添加焊料：将适量的焊料添加到熔化的金属表面，使其填满连接部位。
4. 启动保护气体：在焊接过程中通过保护气体喷嘴喷射保护气体，将空气和杂质排除。
5. 焊接完成：待焊缝冷却后，对焊接部位进行清洁和整理。
三、电弧焊接电弧焊接是一种利用焊接电流产生的电弧加热和熔化焊件的方法，通过填充金属焊条或焊丝，形成连续的焊缝。
电弧焊接常用于连接较厚的铜制零件，如电力传输线路、焊接接地线等。
电弧焊接的操作步骤如下：1. 准备工作：清洁焊接部位，确保焊接表面光洁无油污和氧化物。
烧铜管焊操作方法
烧铜管焊操作方法
烧铜管焊是一种常用的焊接方法，适用于连接铜管件。
以下是烧铜管焊的操作步骤：
1. 准备工作：先清洁铜管和接头，去除表面的氧化层和杂质。
可以使用砂纸或铜刷进行打磨和清洁。
2. 安装管件：将接头按照需要的位置插入铜管中，确保插入深度适当。
3. 固定管件：使用卡铁夹或线缆夹将接头固定在需要的位置。
确保接头固定稳固。
4. 加热铜管：使用焊炬或喷灯加热铜管和接头的连接处，直到它们达到熔点。
焊炬的火焰应在蓝色中心部分。
5. 加入焊锡：在加热到熔点的铜管连接处，加入适量的焊锡。
焊锡会在熔点的铜管周围形成一层质地均匀的焊缝。
6. 焊接：将焊锡均匀地分布在整个管道连接处。
可以使用焊太阳圈将焊锡均匀地加热。
7. 冷却：等待焊接完成后，让焊接部分自然冷却。
不要用冷水或其他冷却剂快
速冷却。
8. 清理：焊接完成后，使用砂纸或铜刷清除焊接区域周围的残余焊渣和杂质。
需要注意的是，在进行烧铜管焊时，要注意自身安全，避免受伤或引发火灾。
同时，掌握正确的焊接温度和技术，以确保焊接质量。
铜管火焰钎焊工艺
铜管火焰钎焊工艺一、准备铜管及钎料1.铜管准备：选择符合规格和标准的铜管，确认铜管表面光滑、无毛刺、砂眼等缺陷。
2.钎料准备：选择符合钎焊要求的钎料，如铜磷钎料或铜锌钎料等。
根据铜管的材质和规格选择合适的钎料成分，以保证钎焊接头的强度和气密性。
二、清洗铜管1.准备工作：准备好清洗液，如硝酸、硫酸等，以及清洗工具，如刷子、棉布等。
2.清洗过程：将铜管放入清洗液中浸泡，用刷子轻轻刷洗铜管表面，然后用棉布擦干。
3.清洗时间：根据铜管的材质和污垢程度确定清洗时间，一般为10-30分钟。
4.注意事项：避免使用腐蚀性过强的清洗液，以免损坏铜管表面。
三、预热铜管及钎料1.预热目的：提高铜管和钎料的温度，促进二者之间的相互扩散和浸润。
2.预热温度：根据铜管的材质和规格选择合适的预热温度，一般为200-300℃。
3.预热时间：根据铜管的厚度和规格确定预热时间，一般为10-30分钟。
4.注意事项：保持预热温度的稳定，避免出现过热或不足的现象。
四、火焰加热铜管1.火焰选择：根据实际情况选择合适的火焰，如乙炔-氧气火焰、丙烷-氧气火焰等。
2.加热时间：根据铜管的材质和规格确定加热时间，一般为1-3分钟。
3.加热温度：根据预热温度和钎焊要求确定加热温度，一般高于预热温度20-50℃。
4.注意事项：避免加热过度或不足，导致钎焊接头质量下降。
五、添加钎料1.添加时机：在火焰加热的同时或加热后，将钎料添加到铜管的接缝处。
2.添加次数：根据钎料的成分和铜管的材质确定添加次数，一般为2-4次。
3.添加方法：将钎料均匀地涂抹在接缝处，确保接缝处充分填充。
4.注意事项：避免添加过多或过少的钎料，以保证钎焊接头的质量和气密性。
六、扩散钎料1.扩散温度：保持一定的温度使钎料充分扩散，一般为800-900℃。
2.扩散时间：根据铜管的材质和规格确定扩散时间，一般为1-3分钟。
3.扩散方式：通过加热使钎料在铜管内部扩散，形成接头。
4.注意事项：保持温度稳定，避免出现过热或不足的现象。
铜管钎焊
焊材添加
火焰角度比预热时的角度往上 抬高，和焊棒的角度成90° 钎焊形成是将火焰引至身前，添 加焊材约2秒 *这时，对配管不要加热
保持母材的温度，从后方添加 焊材 下一步从前面添加焊材
5.2基础的钎焊（火焰向上）
按插入侧配管→承受侧配管→ 中部的顺序均匀加热 要点 预热时的火焰角度按基本的操作方 法，从下往上 添加焊材时，以承受侧的配管为重 点，进行加热 通过火焰的引导，使结合面的焊材 充分渗透
-2. 室外机连接配管钎焊 要点
配管由于生产线的震动，插好的配管 容易脱开，所以钎焊前要确认 按火焰向上・火焰向下・水平方向的 基础钎焊操作顺序来作业 按插入侧→承受侧→钎焊的地 方的顺序来预热 Φ12.7以上的配管，用焊枪对上 下中外的配管来均匀加热 添加焊材时，焊枪与配管成水平方 向，使焊材均匀渗透 大型室外机 小型室外机
氧气栓 ① 用乙炔气体时 ② 用天然气体时
确认是否关闭
转1圈 转2圈 呈 [开] 的 状 态
※调整氧气压力 4 ±1× 10－1MPa
※调整可燃气体压力
① 用乙炔气体时 可燃气栓 ② 用天然气体时
转半圈 转1/3~1/4圈
0.4 ±0.1× 10－1MPa
[开]
2回转[开]
去掉可燃气体管子
4）关火方法
从焊材的头部开始 从焊材的中间开始
好
不好
焊材的中间部位碰到母材时，一次会熔化很大量 ・焊材只停留在表面，不渗透 ・空气不容易出来，易导致气泡
焊接时的5个要点
④火焰和焊材的角度
火焰角度比预热时的角度稍微往上提一些。焊棒和火焰的角度约９０°
添加焊材时的角度和位置 焊棒 焊棒 预热的角度和位置 ９０°
火焰角度
头部为锐角 头部呈圆头 歪曲、裂开
铜及铜合金的焊接_范绍林
焊后用平头锤敲击焊缝，消除应力，使组 织致密，改善机械性能。焊件置于室内自然冷 却即可。经机械加工除焊缝颜色与母材略有不 同外，未发现有裂纹、夹渣、气孔等缺陷。
例2 氧-乙炔焊焊接δ=2mm薄紫铜板
高炉循环冷却水池止水带为δ=2mm薄紫铜板 组对焊接而成。施焊时因紫铜导热性极好，要么 由于温度不够形不成熔池，造成焊道上的金属不 熔合或熔合不良；要么就是温度过高，焊接区域 熔化了一大片，形成烧穿或焊瘤等焊接缺陷，薄 紫铜板的焊接是项比较“棘手”的难题。
7）定位焊与正式焊接要连续进行，定位的 间距以60~80mm为宜，定位焊点应小些。
8）加热与施焊时要密切注意焊接区域温度 的变化，防止过高与过低，一般目测以暗红色 （550~600℃）为宜。
9）焊嘴的摆动要平稳，并匀速地向前移动。 火焰的焰芯（白点）要高于熔化池5~8mm。火焰 的轮廓应始终笼罩着熔池，避免与空气接触。 保证黄铜液很自然、顺利地漫延到焊缝的两侧, 并浸入到间隙中去。
施焊时采用微氧化焰，火焰焰芯要尖，焊 枪只能上下跳动，不宜作横向摆动，应控制熔 池不要过大，一般为焊丝直径的2~2.5倍为宜。 焊丝与焊枪配合要得当，焊丝以点焊方式不间断 地送入熔池，即焊丝末端要始终在火焰外焰内， 保持红热状态，一个熔池形成后，立即向熔池内 点一滴铜水，随即焊枪向前推移，焊丝退出，一 个焊点叠一个焊点地向前施焊，随着焊接温度的 升高，焊接速度和点送焊丝的速度也应逐渐加 快。焊缝接头时，应在中断处退后10mm处开始 接头焊接，使焊缝金属接头质量好，焊道平整 美观，并注意在施焊中不能间断使用钎剂。
10）为了使焊接接头的组织结晶细密，提 高强度与韧性，焊后要用小锤适当的敲打焊肉。
