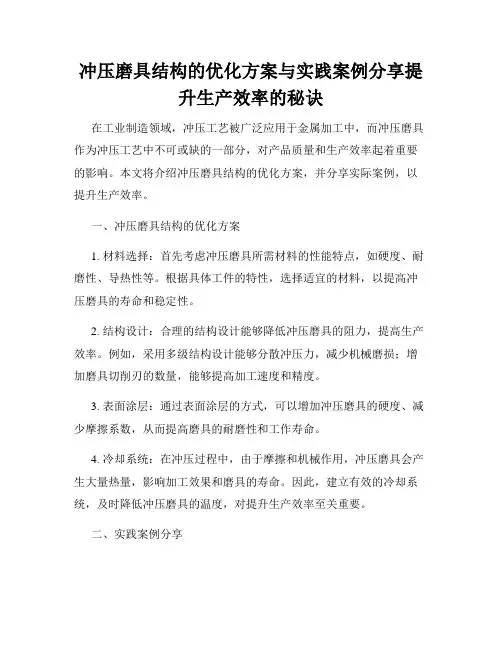

冲压磨具结构的优化方案与实践案例分享提升生产效率的秘诀
冲压磨具结构的优化方案与实践案例分享提升生产效率的秘诀在工业制造领域，冲压工艺被广泛应用于金属加工中，而冲压磨具作为冲压工艺中不可或缺的一部分，对产品质量和生产效率起着重要的影响。
本文将介绍冲压磨具结构的优化方案，并分享实际案例，以提升生产效率。
一、冲压磨具结构的优化方案1. 材料选择：首先考虑冲压磨具所需材料的性能特点，如硬度、耐磨性、导热性等。
根据具体工件的特性，选择适宜的材料，以提高冲压磨具的寿命和稳定性。
2. 结构设计：合理的结构设计能够降低冲压磨具的阻力，提高生产效率。
例如，采用多级结构设计能够分散冲压力，减少机械磨损；增加磨具切削刃的数量，能够提高加工速度和精度。
3. 表面涂层：通过表面涂层的方式，可以增加冲压磨具的硬度、减少摩擦系数，从而提高磨具的耐磨性和工作寿命。
4. 冷却系统：在冲压过程中，由于摩擦和机械作用，冲压磨具会产生大量热量，影响加工效果和磨具的寿命。
因此，建立有效的冷却系统，及时降低冲压磨具的温度，对提升生产效率至关重要。
二、实践案例分享以某汽车零部件制造企业为例，该企业在生产过程中遇到了冲压磨具的问题，导致生产效率低下。
经过对冲压磨具进行优化方案的设计与实践，取得了显著的效果。
该企业首先对冲压磨具的材料进行了优化选择，选择了一种具有较高硬度和耐磨性的特殊合金材料作为磨具的制作材料。
这种材料的使用大大提高了冲压磨具的抗磨损能力，延长了其使用寿命。
接下来，该企业对磨具的结构进行了重新设计。
通过减少磨具的阻力和提高切削刃的数量，成功降低了冲压磨具的工作负荷，进而提高了生产效率。
此外，还增加了冷却系统，有效控制了冲压过程中产生的热量，进一步确保了冲压磨具的高效工作。
为了进一步提升冲压磨具的性能，该企业还进行了表面涂层的处理。
通过表面涂层，冲压磨具的摩擦系数得以减小，降低了摩擦损耗，同时提高了磨具的耐磨性和使用寿命。
经过实施这些优化方案后，该企业的生产效率显著提升。
与此同时，冲压磨具的寿命得到了显著延长，降低了生产成本，提高了产品的质量。
精密五金冲压模具中冲孔结构的设计思路
主营：五金冲压、钣金加工、冲压模具设计
精密五金冲压模具中冲孔结构的设计思路
1、精密五金冲压模具冲孔结构分析。
精密五金冲压模具在实际设备应用领域中，使用的频率较大，传统精密五金冲压模具的冲孔镶件结 构主要利用的是直接加工，或者是在模板上直接冲压出相应的小孔。而在对其冲孔结构进行改良和 优化的过程中，主要是将其结构镶嵌在原模板上。之所以对冲孔结构进行深度加工，主要是由于传 统加工结构的模具生产过程较为吃力，需要对整个模具进行拆卸，不仅会浪费大量的人力物力，若 是出现问题还会导致浪费大量的维修成本。利用新型冲孔结构，能改善其整体构造模型，并且能有 效的避免冲孔运行过程中出现的刃口磨损问题，顺利升级整体运维系统，实现大批量生产以及更换， 提高整体设备的运行效果。
正是基于此，在精密五金冲压模具冲孔结构改善过程中，设计出图后，相关设计人员对原材料 进行集中的采购，按照设计要求进行集中处理，确保粗加工有序进行。在热处理后对其进行平 面研磨，以保证整体小孔镶件结构的完整度，利用线割加工操作流程提高其精确度，最后进行 组装使用，保证了配套使用和更换的实效性，也能一定程度上提高整体设备运行维护的有效性。 相关设备管理人员要严格按照标准化操作流程完成设计和制作，以提升整体运行结构的有效性 和操作维度，保证整个小孔镶件结构的优化和完善。
而具体的完善过程:①结合传统结构设计新型小孔镶件结构的样式，且针对实际情况对不同单元 模具进行有效的优化，确保在原有基础上进行综合分析后设计出图。②相关设计人员在设计过 程中，要将小孔加工的部分进行单独分割，并且保证小孔镶件结构以及板料加工参数贴合实际 需求。特别是对小孔结构的 T 形圆形入子进行板料处理，着重分析原材料的材质。一般而言， 小孔镶件为硬料，模具为 Cr12MoV，T 形圆形入子为 GBD －2。在设计结束后，对原材料进行 集中采购，确保粗加工钻孔操作能满足螺纹要求。③对其进孔镶件的平面度，尺寸控制在 0.02 ～0.03 mm 之间。另外，技 术人员对于线割加工也要格外关注，对镶件和模板的间隙进行严格管控，确保 T 形圆形入子结 构以及小孔间隙不会出现镶件错位以及崩裂的问题。小孔 T 形圆形入子结构以及孔隙之间的距 离进行严格监督和管控，确保误差控制在 0.01 mm 左右。

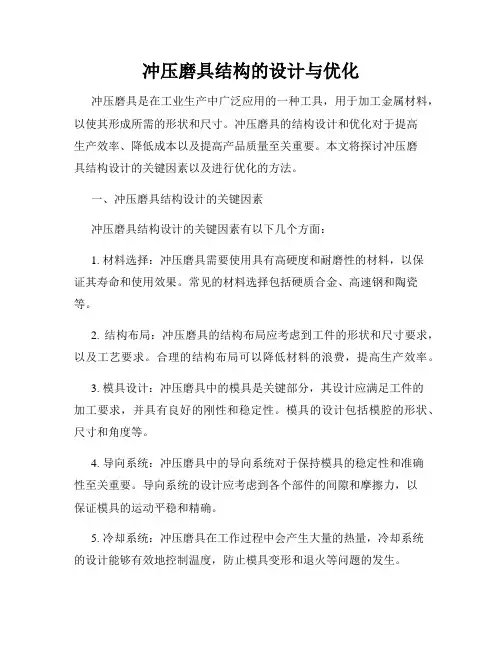

冲压磨具结构的设计与优化
冲压磨具结构的设计与优化冲压磨具是在工业生产中广泛应用的一种工具，用于加工金属材料，以使其形成所需的形状和尺寸。
冲压磨具的结构设计和优化对于提高生产效率、降低成本以及提高产品质量至关重要。
本文将探讨冲压磨具结构设计的关键因素以及进行优化的方法。
一、冲压磨具结构设计的关键因素冲压磨具结构设计的关键因素有以下几个方面：1. 材料选择：冲压磨具需要使用具有高硬度和耐磨性的材料，以保证其寿命和使用效果。
常见的材料选择包括硬质合金、高速钢和陶瓷等。
2. 结构布局：冲压磨具的结构布局应考虑到工件的形状和尺寸要求，以及工艺要求。
合理的结构布局可以降低材料的浪费，提高生产效率。
3. 模具设计：冲压磨具中的模具是关键部分，其设计应满足工件的加工要求，并具有良好的刚性和稳定性。
模具的设计包括模腔的形状、尺寸和角度等。
4. 导向系统：冲压磨具中的导向系统对于保持模具的稳定性和准确性至关重要。
导向系统的设计应考虑到各个部件的间隙和摩擦力，以保证模具的运动平稳和精确。
5. 冷却系统：冲压磨具在工作过程中会产生大量的热量，冷却系统的设计能够有效地控制温度，防止模具变形和退火等问题的发生。
二、冲压磨具结构设计的优化方法冲压磨具结构设计的优化方法主要包括以下几个方面：1. 模拟分析：利用计算机软件进行冲压磨具的模拟分析，可以预测模具在实际工作中的变形、应力分布等情况。
根据模拟结果进行相应的结构调整，以提高冲压磨具的性能。
2. 材料优化：通过选择优质的材料，并对其进行热处理等工艺处理，可以提高冲压磨具的硬度和耐磨性。
同时，也可以采用表面涂覆等方式来提高材料的性能。
3. 结构调整：通过改变冲压磨具的结构布局、模具设计等参数，来提高冲压磨具的加工精度和效率。
同时，还可以考虑采用可调节的结构设计，以适应不同形状和尺寸的工件加工。
4. 导向系统优化：通过优化导向系统的设计，减小部件的间隙和摩擦力，可以提高冲压磨具的稳定性和准确性。
同时，还可以采用高精度的滚动轴承等部件来改善导向系统的性能。
五金模具设计
Metal Tooling Design
Liu wen_an @
Hot Tip-模 具 產 品 展 示
冷擠壓類模具產品
Hot Tip-模 具 產 品 展 示
汽車類模具產品
Hot Tip-模 具 產 品 展 示
拉伸/壓鑄類模具產品
Hot Tip-模 具 產 品 展 示
下墊板厚度H=20MM,必須用熱處理D2料;
下模座板厚度H=45MM(模板長 寬為500MM以下)H=50MM(模板 長寬超過500MM,小于1500MM), H=60MM(模板長度超過1500MM)
下模座墊腳寬度40MM, 高度,排布數量依模具大 小并配合下模高度而定
下模托板一般厚度 H=20MM (模板超過500MM不大于1500MM) H=25MM,(模板超過1500MM) H=30MM
要釆用雙面側刀定位;
壓 毛 邊
上模座板厚度H=45MM(模板長 寬為500MM以下)H=50MM(模板 長寬超過500MM,小于1500MM), H=60MM(模板長度超過1500MM) 上墊板(D2)厚度H=23MM
脫墊板(D2)厚度H=15MM
脫料板(SKD11)厚度H=20MM
所有連續模外導柱裝在下模導套 裝在上模,導套要釆用台階式并高出 下模座板30MM,導柱直徑為 38MM以上; 下模板SLD或SKH-9,厚度H=30MM
31
模具設計基礎
2
五金模具結構
3
模具設計標準
4
模具設計二次開發&實踐
Diagram
Diagram
Diagram
Diagram
專業設計創造專業價值!
Liu wen_an @
上下脫料板(SKD11)要求厚度H=25MM,
冲压磨具结构的模拟与优化
冲压磨具结构的模拟与优化冲压磨具在工业生产中起着至关重要的作用，其结构设计的合理与否直接影响到产品的质量和生产效率。
为了提高冲压磨具的性能，模拟与优化技术被广泛应用于冲压磨具结构的设计和优化过程中。
本文将从模拟与优化的角度出发，讨论冲压磨具结构的分析、模型建立和优化方法，以期提高冲压磨具的设计水平和制造效率。
一、冲压磨具结构的分析在冲压磨具设计中，对于磨具结构的分析是必不可少的。
通过对冲压磨具结构的分析，可以了解磨具的受力情况、变形情况以及与工件的接触情况，从而为模拟与优化提供基础。
在冲压磨具的结构分析中，可以采用有限元方法或者解析方法，根据实际情况选择适当的方法。
二、冲压磨具结构的模型建立在模拟与优化中，冲压磨具结构的模型建立是关键。
通过建立合理的磨具结构模型，可以准确地模拟磨具的受力、变形和与工件的接触等情况。
在模型建立时，应考虑到冲压磨具的几何形状、材料特性以及工作条件等因素。
可以使用CAD软件进行三维建模，然后进行网格划分，最后得到完整的磨具结构模型。
三、冲压磨具结构的优化方法冲压磨具结构的优化是为了提高磨具的性能和使用寿命。
在冲压磨具结构的优化中，可以考虑以下几个方面：1. 材料选择优化：选择合适的材料可以提高冲压磨具的强度和硬度，延长磨具的使用寿命。
可以通过优化材料的力学性能和热处理工艺等方法，提高磨具的耐磨性和抗变形性能。
2. 结构形状优化：通过对磨具的结构形状进行优化，可以减小磨具的重量、降低磨具与工件的摩擦、改善磨具的刚度和刚性等。
在结构形状优化中，可以使用CAD软件进行参数化建模，通过改变参数的取值范围，得到不同结构形状的磨具。
3. 热处理工艺优化：热处理工艺对冲压磨具的性能有着重要的影响。
通过优化热处理工艺，可以提高冲压磨具的硬度、韧性和抗疲劳能力。
可以根据不同材料的特性和磨具的使用条件，选择合适的热处理工艺参数，以达到最佳的磨具性能。
四、冲压磨具模拟与优化的案例研究通过一个具体的案例研究，可以更好地理解冲压磨具的模拟与优化过程。

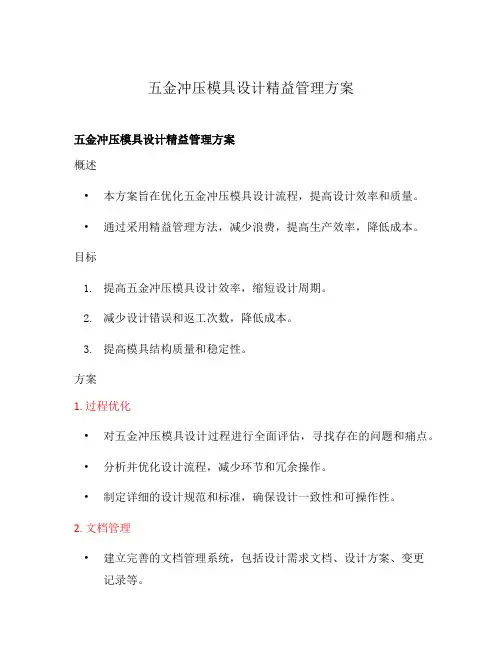

五金冲压模具设计精益管理方案
五金冲压模具设计精益管理方案五金冲压模具设计精益管理方案概述•本方案旨在优化五金冲压模具设计流程，提高设计效率和质量。
•通过采用精益管理方法，减少浪费，提高生产效率，降低成本。
目标1.提高五金冲压模具设计效率，缩短设计周期。
2.减少设计错误和返工次数，降低成本。
3.提高模具结构质量和稳定性。
方案1. 过程优化•对五金冲压模具设计过程进行全面评估，寻找存在的问题和痛点。
•分析并优化设计流程，减少环节和冗余操作。
•制定详细的设计规范和标准，确保设计一致性和可操作性。
2. 文档管理•建立完善的文档管理系统，包括设计需求文档、设计方案、变更记录等。
•制定文档命名规范和版本控制措施，确保文档可追踪和查找。
3. 设计验证•引入虚拟样机和仿真技术，提前验证设计的合理性和可行性。
•与客户、制造工艺人员等进行沟通，获取反馈和建议，及时修正和优化设计。
4. 标准化组件库•建立五金冲压模具标准化组件库，将常用的设计元素、结构和尺寸进行整理和归档。
•优先使用标准化组件，减少重复设计，缩短设计时间。
5. 培训和知识共享•定期进行设计人员的培训和技术交流会议，提高设计水平和团队协作能力。
•建立知识库和经验分享平台，记录设计经验和技巧，供设计人员参考和借鉴。
6. 持续改进•设立质量评估机制，定期对设计结果进行质量评估和改善。
•收集并分析设计错误和返工信息，找出原因，并提出改进措施。
预期效果•设计效率提高20%以上。
•设计错误和返工次数减少30%。
•模具结构质量和稳定性得到明显提升。
以上是针对“五金冲压模具设计精益管理方案”的方案资料，旨在帮助优化设计流程，提高效率和质量。
通过过程优化、文档管理、设计验证、标准化组件库、培训和知识共享以及持续改进等措施，预计能实现预期效果并带来更多益处。
实施步骤1. 团队准备•成立项目组，由专业的五金冲压模具设计师和工艺专家组成。
•确定项目负责人，并明确各成员的职责和任务。
2. 流程评估和优化•对五金冲压模具设计流程进行评估，识别存在的痛点和问题。
冲压磨具结构优化技巧解析提升冲压效率的关键
冲压磨具结构优化技巧解析提升冲压效率的关键冲压磨具结构优化技巧解析提升冲压效率的关键随着工业领域的快速发展，冲压工艺在金属加工中扮演着重要角色。
而冲压磨具作为冲压加工的关键元件之一，其结构优化将直接影响到冲压效率和成品质量。
本文将探讨一些优化技巧，帮助提升冲压效率。
1. 冲压磨具结构的优化原则在进行冲压磨具结构优化时，需要遵循以下原则：（1）合理布局：合理的布局能够提高加工效率和降低能耗，同时确保操作的便利性和安全性。
（2）合适的形状：磨具的形状设计应该符合冲压的要求，能够保证产品的精度和质量。
（3）选材和热处理：选择合适的材料和适当的热处理工艺，能够提高磨具的硬度和耐磨性，延长使用寿命。
2. 优化冲压磨具的结构设计（1）合理选用材料：根据冲压件的材料和要求，选用合适的材料来制作冲压磨具。
常用的材料有高速钢、硬质合金等。
此外，要注意材料的热稳定性和耐磨性能。
（2）考虑磨具的松紧度：冲压磨具的松紧度要与模具匹配，不能过紧或过松，否则会影响冲压件的成形质量。
调整松紧度可以通过改变磨具的结构设计或调整装配方式来实现。
（3）优化磨具的导向装置：导向装置是冲压磨具结构中非常关键的部分，它能够保证冲压磨具在工作过程中的稳定性和精度。
因此，在设计冲压磨具时，要将导向装置的设计纳入考虑范围，确保其质量和可靠性。
（4）减小冲压磨具的惯性力：惯性力对冲压磨具的工作效率有一定影响。
因此，在冲压磨具的结构设计中，可以通过减轻磨具的重量或者改变磨具的结构形式，来减小惯性力对冲压过程的影响。
3. 冲压磨具的磨损与保养冲压磨具在长期的使用过程中难免会出现磨损。
为了延长冲压磨具的使用寿命，需要做好相应的磨损控制和定期保养。
（1）定期检查和修复：定期检查冲压磨具的磨损情况，发现问题及时修复或更换磨具。
此外，还要定期进行润滑和清洁，确保冲压磨具的正常运行。
（2）合理安排使用次序：不同冲压磨具的使用次序应该合理安排，以避免同一磨具频繁使用而造成过快的磨损。
冲压磨具结构的优化与改进实例分享
冲压磨具结构的优化与改进实例分享随着制造技术的进步和应用领域的不断扩大，冲压磨具作为常用的金属加工工具，在工业生产中扮演着重要的角色。
冲压磨具的结构设计和优化对于提高产品质量、降低生产成本具有至关重要的作用。
本文将通过实例分享，探讨冲压磨具结构的优化与改进，以期为相关领域的研究人员和工程师提供参考和启示。
一、磨具结构的优化设计（正文部分，请根据实例具体情况展开叙述）在冲压磨具的结构设计中，考虑到加工效率和产品质量，需要综合考虑以下几个因素：材料选择、模具形状设计、磨具的刃口和排屑设计等。
以实例A为例，该实例是一个复杂曲面件的冲压加工。
在优化磨具结构时，首先考虑了材料的选择。
经过对材料性能及加工要求的分析，选用了高硬度、高耐磨性的合金钢材料作为磨具的制作材料，以保证磨具的长期使用寿命。
其次，在模具形状设计中，通过合理的模具结构设计，提高了冲压精度和产品形状的一致性。
为了满足零件的要求，采用了多级多道工序，通过模具的连续变形，使冲压件能够在一次冲压中完成多种复杂形状的加工。
在磨具的刃口设计上，通过优化刃口几何形状和切削削角，使得磨具在冲压过程中能够更加平稳地进行切削，减少了切削力的损耗，同时降低了产生的摩擦和热量。
最后，在排屑设计中，考虑到冲压加工过程中产生的废料和毛屑会对模具造成磨损和刮伤，需要进行合理的排屑设计。
通过增加排屑槽和排屑孔，及时排出加工过程中产生的废料和毛屑，减少了对模具的损坏，保证了冲压加工的质量。
二、磨具结构的改进实例分享（正文部分，请根据实例具体情况展开叙述）在磨具结构的改进中，我们需要从实际生产中不断总结经验，寻找问题所在，并针对性地进行改进设计。
以实例B为例，该实例是一个大尺寸薄壁零件的冲压加工。
在原有的磨具结构中，存在加工过程中容易产生壳牌方形度不合格的问题。
通过分析，发现磨具结构中存在切削压力分布不均匀的情况。
为了解决这一问题，我们对磨具结构进行了改进。
首先，通过增加支撑角度、调整进给量等参数，改善了切削过程中的切削压力分布情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五金模具的字模结构优化设计
发表时间：2017-11-06T15:24:04.150Z 来源：《基层建设》2017年第19期作者：欧阳卫星张权[导读] 摘要：针对传统技术中的字模结构，在维修或更换新件时麻烦的缺陷，通过分析是由于传统结构字模入块，一般是将一组编号同时雕刻成一个模块入子的不利因素，提出优化改良方式，将产品编号或日期，以单个数字或字符进行拆分，制作成各自独立的字模入子，可以任意组合成需要的编号或日期；优化结构缩短了维修和制作的时间,避免了因编号产品停产字模不可用的浪费,从而提高了工作效率，节
约了成本。
东莞市豪顺精密科技有限公司广东东莞 523820
摘要：针对传统技术中的字模结构，在维修或更换新件时麻烦的缺陷，通过分析是由于传统结构字模入块，一般是将一组编号同时雕刻成一个模块入子的不利因素，提出优化改良方式，将产品编号或日期，以单个数字或字符进行拆分，制作成各自独立的字模入子，可以任意组合成需要的编号或日期；优化结构缩短了维修和制作的时间,避免了因编号产品停产字模不可用的浪费,从而提高了工作效率，节约了成本。
关键词：精密五金模具；字模拼装；字模快取快装
0前言
近年来，随着现代科学技术的不断创新和高速发展，促使数码电子产品更新换代快，周期短，且每款机型投入市场产量相应减少。
为抢占更多市场，争取更大利润，企业间的相互竞争日趋激列。
除了不断科技创新，缩短周期，对产品制作成本也是不断的降低。
在电视机背板精密五金模具中，字模作为一个在产品上冲压出字符的零件，是区分每款产品的编号和该产品制作日期标识所必不可少的（如图1）。
字模因刃口尖细，生产中易磨损，因此字模结构改善和创新方式，必须满足快速维修和节约成本的生产需求。
图1 产品上的编号标识
1 字模结构简述
电视机背板精密五金模具，模具重尺寸较大，每套模具都是几吨以上，在生产时，装模和卸模及搬运都及为不易，为方便生产时的维修,要求不将模具从冲压机上拆卸下来，所以在设计制作模具时，各零部件尽量设计制作成可以快取快装。
传统技术中的字模结构分为两个部份，字模入块和压块。
字模入块一般是将一组编号或日期同时雕刻成一个模块入子，入子的另一端侧面有一挂台，挂台可在后期点焊加工出或直接在入子上加工出来；压块上有一螺丝沉头孔,孔内有螺牙方便快取快装，螺丝沉头的另一端面紧贴字模入子的一侧，加工一个缺口，主要用来将字模入子固定于模具的模腔中以防松脱。
如图2所示：
图2 传统字模结构
优化字模结构，采用类似于古代的活字排版印刷术，由三个部分组成，字模入子组、容纳字模入子组的字模箱和字模箱垫块。
字模入子组是将产品编号或日期，以单个数字或字符进行拆分，制作成各自独立的字模入子，然后组合成需要的编号或日期；入子的另一端侧面有一挂台，挂台直接在入子上加工出来；字模箱上有容纳字模入子的模腔，二个用来起连接用螺丝沉头孔，其中一个螺丝沉头孔内有螺牙方便快拆，螺丝沉头的另一端面一侧加工一个缺口，主要是用来卡住字模入子；字模箱垫块上有一个螺丝过孔和一个有螺牙的孔。
组模时将各个独立的字模入子按产品编号或日期排列好后，装入字模箱的容纳孔内，然后通过螺丝连接在字模箱垫块上，即组合成一个整体的字模组套件，以方便整体快取快装，再用螺丝将字模组套件连接装入模板的模腔内。
如图3所示：
图3 优化后的字模结构
2 字模结构优势
通过字模结构简述对比可知，传统字模结构将一组编号同时雕刻成一个模块入子，然后用压块固定，可在生产时模具不下冲床的情况下，能够快折快装。
但优化后的字模结构将编号以单个字符分拆成各自独立的字模入子，然后拼装在字模镶内，相比其优势有：（1）字模标准化：产品编号及生产日期都是由数字、字母和符号组成，可以把常用的做成备品库存。
传统字模结构将一组编号同时雕刻成一个模块入子，只能针对单一的产品，不能做备品。
（2）节约加工、维修时间和费用：新模加工时，传统字模结构，由于一个字模入块对应一款产品编号的单一性，一次只能雕刻一件；而优化后结构字模入子具共用性，一次性装夹调刀可同时加工更多的字模入子，节省了多次调刀时间。
雕刻加工时，单次装夹调刀时间约要20分钟，所以一次装夹越多越省时（如图4,图5）。
在生产时，传统字模结构存在更换新件麻烦的缺陷，一旦遇到数字编号变更或有字号损坏，那么，维修时需要对整组数字进行维修和更换。
这种整组维修和更换数字编号模块稿子的方式，会延长修模时间，而且由于没有损坏的字号也要一并更换，导致生产成的的提高。
图4 传统结构字模雕刻图5 优化结构字模雕刻
（3）可重复利用：传统字模入子，是将一组产品编号同时雕刻成一个模块入子，只有单一产品标识性，若产品变更编号或更新产品，模块入子不可重用而报废。
优化结构由于是以单个字符为独立的模块入子，且入子已标准化，可任意的排列组合任意编号或日期。
从而便于对单个独立字模入子进行更换，在更改日期或新编号时，只要将独立字模入子按新的日期或编号重排即可，未损坏的独立字模入子还可以折卸下来以便重复利用，从需缩短修模时间，又能节约成本。
3 结语
字模优化结构除了能够完成维修时所需的快取快装，同时也缩短了制作和维修时间，因字模入子独立性可任意组合，可以不断的重复利用,从而降低了加工成本，提高了生产效率,目前这一结构已被广泛应用于精密五金模具中。
参考文献
[1]一种便于重复利用的字模结构：中国.ZL 2015 2 0909652.7.
作者简介
欧阳卫星（1972-）男，大专，设计师，从事精密五金模具开发设计与制造方面的工作。
张权（1977-）男，本科，工程师，从事机械制造及五金冲压生产。
