L13J5-1 平屋面
l13j5-1

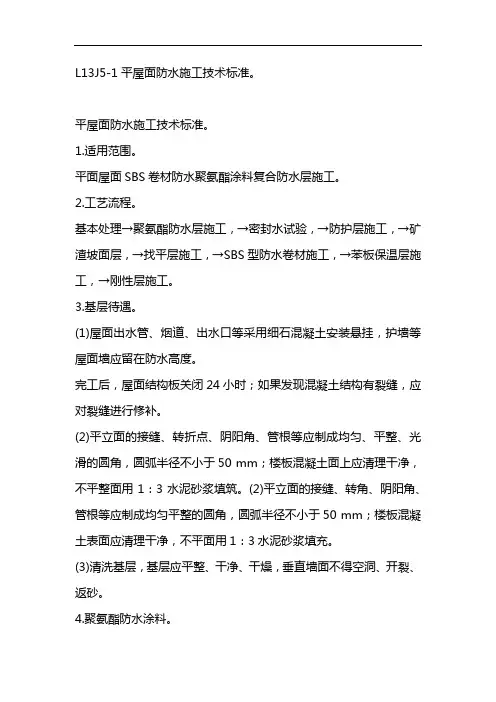

L13J5-1平屋面防水施工技术标准。
平屋面防水施工技术标准。
1.适用范围。
平面屋面SBS卷材防水聚氨酯涂料复合防水层施工。
2.工艺流程。
基本处理→聚氨酯防水层施工，→密封水试验，→防护层施工，→矿渣坡面层，→找平层施工，→SBS型防水卷材施工，→苯板保温层施工，→刚性层施工。
3.基层待遇。
(1)屋面出水管、烟道、出水口等采用细石混凝土安装悬挂，护墙等屋面墙应留在防水高度。
完工后，屋面结构板关闭24小时；如果发现混凝土结构有裂缝，应对裂缝进行修补。
(2)平立面的接缝、转折点、阴阳角、管根等应制成均匀、平整、光滑的圆角，圆弧半径不小于50 mm；楼板混凝土面上应清理干净，不平整面用1：3水泥砂浆填筑。
(2)平立面的接缝、转角、阴阳角、管根等应制成均匀平整的圆角，圆弧半径不小于50 mm；楼板混凝土表面应清理干净，不平面用1：3水泥砂浆填充。
(3)清洗基层，基层应平整、干净、干燥，垂直墙面不得空洞、开裂、返砂。
4.聚氨酯防水涂料。
(1)采用厚度为1.2 mm、宽度为200 mm的同类聚氨酯涂料作为管孔周围阴阳角的补强层。
(2)垂直墙面和地面应多次均匀涂覆1.2厚的双组分无焦油聚氨酯(ⅱ)防水涂料，流面必须进入注水箱。
5.闭水测试。
JS完成后，应关闭水24小时，并检查防水质量。
如有漏水，应先修理后再隐藏。
6、按图纸设计要求做1：3水泥砂浆20 mm厚的JS防水层、矿渣坡面层和找平层，找平层表面应压光。
平面立面的接合处、转折点、阴阳角、管根等应制成圆弧半径不小于50 mm的均匀、平整、光滑的圆角。
7.涂抹冷底漆。
冷底漆涂装均匀，无底部渗漏，干燥后方可进行盘管施工。
8，SBS线圈附加层。
在平立面的交界处、转折点、阴阳角处加设宽度为500 mm的加层线圈，平立面均匀铺设。
9、SBS线圈垫面施工。
(1)盘管厚度为3 mm，采用热熔法施工，与底座完全粘接。
(2)长边短边SBS线圈搭接长度不小于100 mm，搭接范围必须焊接牢固，界面要用热熔沥青溢流，界面要密封。
