中断向量表中断向量表是DSP程序的重要组成部分，当有中断发生并且处于允许状态时，程序指针跳转到中断向量表中对应的中断地址。
由于中断服务程序一般较长，通常中断向量表存放的是一个跳转指令，指向实际的中断服务程序。
下面是5402中断向量表的一个范例，可以作为模板，使用时稍作修改就行：******************************************************************5402V ectors.asm*完整的5402中断向量表示例*5402共有30个中断向量，每个向量占4个字的空间。
*使用向量一般用一条跳转指令转到相应中断服务子程序，其余空位用NOP填充*未使用的向量直接用RETE返回，是为了防止意外进入未用中断。
***************************************************************** .sect ".vectors" ;开始命名段.vecotrs.global CodeStart ;引用程序入口的全局符号定义…;引用其它中断程序入口的全局符号定义.align 0x80 ;中断向量表必须对齐128字的页边界RESET: B CodeStart; Reset中断向量，跳转到程序入口NOP ;用NOP填充表中其余空字NOP ;B指令占了两个字，所以要填两个NOPNMI: RETE ;不可屏蔽中断NOPNOPNOP; 软件中断SINT17 .space 4*16 ;软件中断使用较少，简单起见用0填充SINT18 .space 4*16SINT19 .space 4*16SINT20 .space 4*16SINT21 .space 4*16SINT22 .space 4*16SINT23 .space 4*16SINT24 .space 4*16SINT25 .space 4*16SINT26 .space 4*16SINT27 .space 4*16SINT28 .space 4*16SINT29 .space 4*16SINT30 .space 4*16INT0: RETE ;外部中断INT0NOPNOPNOPINT1: RETE ;外部中断INT1NOPNOPNOPINT2: RETE ;外部中断INT2NOPNOPNOPTINT: RETE ;Timer0中断NOPNOPNOPBRINT0: RETE ;McBSP #0 接收中断NOPNOPNOPBXINT0: RETE ;McBSP #0 发送中断NOPNOPNOPDMAC0: RETE ;无定义（默认）DMA0中断NOPNOPNOPTINT1: RETE ;Timer1中断(默认)或DMA1中断. NOPNOPNOPINT3: RETE ;外部中断3NOPNOPNOPHPINT: RETE ;HPI中断NOPNOPNOPBRINT1: RETE ;McBSP #1接收中断(默认)或DMA2中断NOPNOPNOPBXINT1: RETE ;McBSP #1发送中断(默认)或DMA3中断NOPNOPNOPDMAC4: RETE ;DMA4中断NOPNOPNOPDMAC5: RETE ;DMA5中断NOPNOPNOP.end在本实验中只要把在开头加上中断子程序标号的引用，并在中断表的TINT部分换成跳转指令就行了：*vectors.asm for 方波发生.sect ".vectors" ;开始命名段.vecotrs.global CodeStart ;引用程序入口的全局符号定义.global TINT0_ISR ;引用Timer0中断子程序＜节省篇幅，中间省略＞TINT: B TINT0_ISR ;Timer0中断NOPNOPBRINT0: RETE ;McBSP #0 receive interrupt<节省篇幅，下略>技巧提示：只有第一个中断（Reset中断）是每个程序都应该有的，在不需要其它中断的情况下，可以只用这一部分，后面可以省略。
《微机原理与应用教学资料》第七章 中断(课件)
中断源 硬件屏蔽 CPU的IF
CPU
ppt课件
7
二、中断分类
1、内部中断（软件中断）
⑴中断指令 INT n
n—中断类型码 n=0～255
⑵由CPU的运算错误引起的：
a.除法错中断： INT 0 （除数为零或商超过范围，自动产生中断）
b.溢出中断： INT 4 （当OF=1，且在程序中有INTO指令，产生中断）
b.中断请求
显然，中断请求的方法较合理
中断定义：当有外部数据输入或内部异常时，发送请求给 CPU，CPU暂时停止正在运行的程序，处理中断结束后， 返回继续运行先前的程序。
两个最重要的特点:可返回性，现场保护
ppt课件断点保护
2
一、中断概念
1、中断源：引起程序中断的事件，内部中断、外部中断
2、中断响应：对外部中断而言，INTA对INTR的响应
ppt课件
00103H 13H 5
★各个外设的中断服务子程序的入口地址集中在一个表
（中断向量表）中，CPU响应中断时，根据中断源提供 的中断类型号 i， →i×4→在中断向量表查找对应的中断 服务子程序 i 的入口地址，内容装入CS、IP，转而执行 中断服务子程序 i
ppt课件
6
4、中断优先级： ①当同时有多个中断请求，先响应优先级高的 ②当一个中断服务程序正在执行时，又一个中断源申请中断：
ppt课件
9
2、外部中断（硬件中断） ⑴不可屏蔽中断NMI
a. 上升沿触发 b. CPU必须予以响应，不能用IF屏蔽 c. INT 2，中断类型码为2，
中断向量固定存放于00008H～ 0000BH中 d. 用于发生重大故障时申请中断
十二五教材讲稿微机原理与接口技术第7章中断系统
2. 陷井（Traps）是在引起异常的指令执行之后才被报告
的一种异常，且服务程序完成后，返回到原程序引起异 常指令的下一条指令处继续向下执行。
★陷井与中断处理方法一样，但与失效不同
3. 夭折（Abort）是一种不能确定引起异常指令确切位置
的异常（有时称为中止或失败）。
7
2020年4月12日星期日
返回
辑
控制器
IRQ0 IRQ1 IRQ2
： IRQ15
9
2020年4月12日星期日
返回
外部中断
1. 不可屏蔽中断(NMI):
含义：不能用软件来控制是否允许中断的一种外部中断。 常见NMI中断有： （1）电源掉电 （2）存储器检验出错 （3）总线奇偶错等。
2. 可屏蔽中断(INTR):
含义：可用软件控制是否允许中断的外部中断。即STI使IF=1，允许 中断；CLI使IF=0，禁止中断。
第7章 微型计算机的中断系统
【本章提要】
首先介绍中断与异常的基本概念，然后讨论实地址和保护地址方 式下的中断，进而详细介绍8259中断控制器及其编程应用，最后介绍 中断调用及中断程序设计的一般方法。
【学习目标】
熟悉中断与异常的概念 熟练掌握实地址方式和保护方式下的中断服务程序入口地址的求法 理解可屏蔽中断的中断响应过程 掌握可编程控制器8259A工作原理 理解8259A的工作方式，并熟练掌握8259A的编程方法及应用 了解常用中断调用方法，掌握中断程序设计方法
13
2020年4月12日星期日
返回
中断服务（处理）
1．保护现场
保护现场实质：将重要信息压入堆栈。
2．开中断
目的：开放所有可屏蔽中断，以允许高级中断嵌套。

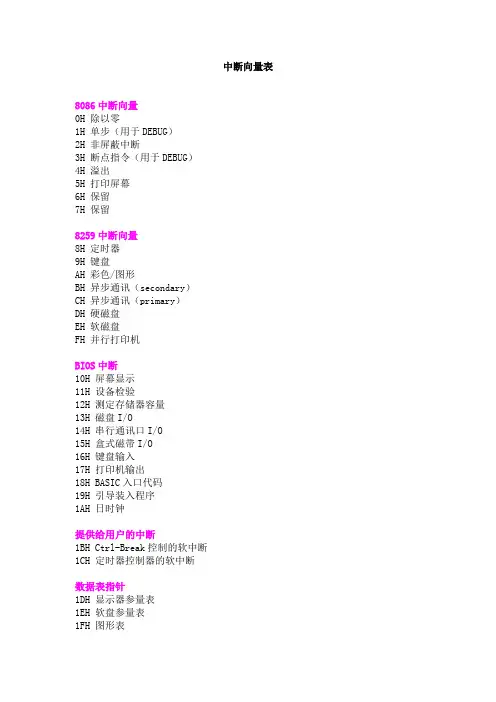

微机原理及应用,中断向量表
中断向量表
8086中断向量
0H 除以零
1H 单步（用于DEBUG）
2H 非屏蔽中断
3H 断点指令（用于DEBUG）
4H 溢出
5H 打印屏幕
6H 保留
7H 保留
8259中断向量
8H 定时器
9H 键盘
AH 彩色/图形
BH 异步通讯（secondary）
CH 异步通讯（primary）
DH 硬磁盘
EH 软磁盘
FH 并行打印机
BIOS中断
10H 屏幕显示
11H 设备检验
12H 测定存储器容量
13H 磁盘I/O
14H 串行通讯口I/O
15H 盒式磁带I/O
16H 键盘输入
17H 打印机输出
18H BASIC入口代码
19H 引导装入程序
1AH 日时钟
提供给用户的中断
1BH Ctrl-Break控制的软中断
1CH 定时器控制器的软中断
数据表指针
1DH 显示器参量表
1EH 软盘参量表
1FH 图形表
DOS中断
20H 程序结束
21H 系统功能调用
22H 结束退出
23H Ctrl-Break退出24H 严重错误处理
25H 绝对磁盘读功能26H 绝对磁盘写功能27H 驻留退出
28H-2EH DOS保留
2FH 打印机
30H-3FH DOS保留
BASIC中断
40H-5FH 保留
60H-67H 用户软中断68H-7FH 保留
80H-85H 由BASIC保留86H-F0H BASIC中断
F1H-FFH 保留。
微机原理与接口技术_西安工业大学中国大学mooc课后章节答案期末考试题库2023年
微机原理与接口技术_西安工业大学中国大学mooc课后章节答案期末考试题库2023年1.中断向量表地址指针就是中断向量。
答案:错误2.程序查询IO方式，程序由查询等待和_____两部分组成。
答案:数据交换3.查询输入时，Ready=0表示数据端口已经放入数据，Ready=1表示______。
答案:数据端口的数据已经取走4.微型计算机的ALU部件是包含在（）之中。
答案:CPU5.由CS和IP的内容表示的是（）。
答案:下一条待执行指令的地址6.对微处理器而言，它的每条指令都有一定的时序，其时序关系是（）。
答案:一个指令周期包括几个机器周期，一个机器周期包括几个时钟周期。
7.MOV CX，10MOV AL，20HXOR BX，BX AGAIN：ADD BL，ALADC BH，0 LOOP AGAIN； MOV AX,BX；程序执行后，AX的内容是（）答案:0120H8.MOV BX，OFFSET [1341H] 执行结果为（BX）=（）H答案:13419.将中断允许标志清零的指令是答案:CLI10.中断向量表里面存放的是答案:中断服务程序入口地址11.NMI中断类型码规定为（）答案:212.中断控制器8259A有个命令字答案:413.可屏蔽中断的响应过程。
首先必须满足中断允许标志IF置_______答案:114.8259A中的中断屏蔽寄存器是ISR答案:错误15.在8088/8086中，内中断源的级别均比外中断源级别高。
答案:正确16.转中断服务之前，断点地址入栈，是由硬件自动完成的。
答案:正确17.8259A只有奇偶两个端口地址答案:正确18.判断下列指令的对错IMUL 56H答案:错误19.8086/8088 CPU是在每个总线周期结束时，对INTR信号采样。
答案:错误20.8259A的端口地址是20H和21H。
发中断结束命令的指令是__MOVAL,20H__和_____指令。
答案:OUT 20H,AL21.中断响应引脚是_____。
第7章 中断西北工业大学微机原理PPT课件
使用25H功能时要求：AL=中断类型号，DS∶DX=中断服
务程序首地址的段、偏移地址。
PUSH DS
；保存当前数据段
MOV DX，SEG INT60H
MOV DS，DX
MOV DX，OFFSET INT60H
MOV AL，60H
；设中断类型号为60H
MOV AH，25H
INT 21H
POP DS
13
比如：除法错误（n=0） 调试异常（n=1）
NMI中断（n=2） 断点中断（n=3）
溢出中断（n=4）
……
5
5.中断处理顺序
第七章 中断
6
第七章 中断
6.中断向量表和中断描述符表 每个中断都分配有中断类型码，CPU通过中断类型码 经过处理要找到对应的中断服务程序的入口地址。 .实模式： 由中断向量表将中断类型码和中断服务
地址。 规定：中断向量表中各向量等长，且处理程序入口地
址在向量表中按中断源的类型码排序。
重要公式：
向量地址=向量表的首地址 + 中断类型码*4
讨论:已知中断类型码n,如何得到中断服务程序入口
地址?
8
保护模式：
第七章 中断
.中断描述符表（IDT）：在内存中的首地址保存在CPU内 部的IDTR系统寄存器中。
第七章 中 断
7.1 中断与异常中断 7.2 向量中断系统 *7.3 多任务系统 *7.4 任 务 转 换 7.5 可编程中断控制器8259A 7.6 中断向量表的建立方法 7.7 CPU的中断处理顺序
第七章 中断
1
第七章 中断
第一部分
整体概述
THE FIRST PART OF THE OVERALL OVERVIEW, PLEASE SUMMARIZE THE CONTENT
微机原理课件_第七章_微型计算机中断系统
位IF的影响，中断类型号由指令INT n中的n决定。正在执行软 件中断时，如果有不可屏蔽中断请求，就会在当前指令执行完 后立即予以响应。如果有可屏蔽中断请求，并且IF=1，也会在 当前指令执行完后予以响应。 二、中断向量表 寻找中断源可以用查询中断及矢量中断两种方法。 查询中断是采用软件查询方法，中断响应后启动中断查 询程序，依次查询哪个设备的中断请求触发器为1，检测到后， 转向此设备预先设置的中断服务程序入口地址。此方法较简单， 但花费时间多，并且后面的设备服务机会少，在8086系统中一 般采用矢量中断方法。 矢量中断是将每个设备的中断服务程序的入口地址（矢 量地址）集中，依次放在中断向量表中。当CPU响应中断后， 控制逻辑根据外设提供的中断类型号查找中断向量表，然后将 中断服务程序的入口地址送到CS段寄存器和指令指针IP，CPU 转入中断服务子程序。这样大大加快了中断处理的速度。
图7-2 可屏蔽中断处理流程图
一、CPU响应中断过程 CPU响应中断要有三个条件： ●外设提出中断申请 ●本中断位未被屏蔽 ●中断允许 当中断接口电路中的中断屏蔽触发器未被屏蔽时，外设 可通过中断接口发出中断申请。外设向CPU发出中断请求的时 间是随机的，而CPU在每条指令的最后一个机器周期的最后一 个T状态去采样中断请求输入线INTR，当CPU在INTR引脚上 接收到一个有效的中断请求信号，而CPU内部的中断允许触发 器是开放的，则在当前指令执行完后CPU响应中断。 CPU响应中断后，对外设接口发出两个中断响应信号 ，第一个 INT A信号通知外设，CPU已响应申请的中断请 INT A 求，准备发送中断类型号；当外设收到第二个 INT A 以后，立即 往数据线上给CPU送中断类型号。CPU在响应外部中断，并转 入相应中断服务子程序的过程中，自动依次做以下工作：
《微机原理与接口技术》习题解答7
《微机原理与接口技术》习题解答习题77.1 什么是中断？常见的中断源有哪几类？CPU响应中断的条件是什么？【解答】中断是指CPU在正常执行程序时，由于内部/外部时间或程序的预先安排引起CPU暂时终止执行现行程序，转而去执行请求CPU为其服务的服务程序，待该服务程序执行完毕，又能自动返回到被中断的程序继续执行的过程。
常见的中断源有：一般的输入/输出设备请求中断；实时时钟请求中断；故障源；数据通道中断和软件中断。
CPU响应中断的条件：若为非屏蔽中断请求，则CPU执行完现行指令后，就立即响应中断。
CPU若要响应可屏蔽中断请求，必须满足以下三个条件：①无总线请求；②CPU 允许中断；③CPU执行完现行指令。
7.2 简述微机系统的中断处理过程。
【解答】（1）中断请求：外设需要进行中断处理时，向CPU提出中断请求。
（2）中断响应：CPU执行完现行指令后，就立即响应非屏蔽中断请求。
可屏蔽中断请求，CPU若要响应必须满足三个条件。
（3）中断处理：保护现场、开中断、中断服务。
（4）中断返回：CPU执行IRET中断返回指令时，自动把断点地址从堆栈中弹出到CS 和IP中，原来的标志寄存器内容弹回Flags，恢复到原来的断点继续执行程序。
7.3 软件中断和硬件中断有何特点？两者的主要区别是什么？【解答】硬件中断由外部硬件产生，是由CPU外部中断请求信号触发的一种中断，分为非屏蔽中断NMI和可屏蔽中断INTR。
软件中断是CPU根据某条指令或者对标志寄存器的某个标志位的设置而产生的，也称为内部中断。
通常有除法出错中断、INTO溢出中断、INT n中断、断点中断和单步中断等。
两者的主要区别：硬件中断由外部硬件产生，而软件中断与外部电路无关。
7.4 中断优先级的排队有哪些方法？采用软件优先级排队和硬件优先级排队各有什么特点？【解答】软件优先级排队：各中断源的优先权由软件安排。
优点是电路比较简单，可以直接修改软件查询顺序来修改中断优先权，不必更改硬件。
