IP数字扩音对讲系统技术规格书

XXX项目数字扩音对讲系统技术规格书XXX项目IP数字扩音对讲系统技术规格书文件编号：目录1.概述 (3)1.1 用途 (3)1.2 适用范围 (3)1.3 基础条件 (3)1.4 附件 (3)2.对供货商要求 (3)3.投标文件 (4)4.供货范围 (5)5.所遵循的标准和规范 (5)6.选报项 (6)7.1 方案简述 (6)7.2技术要求 (7)7.3 主要设备技术指标要求 (9)7.4 螺纹规定 (16)7.5缆线要求....................................................................................错误!未定义书签。

8附件 (18)9铭牌和涂漆 (18)9.1铭牌 (18)9.2涂漆............................................................................................错误!未定义书签。

10质量保证. (18)11服务和维修 (18)附件A：供货商需提供的文件资料 (20)附件B：扩音对讲系统主要设备材料表 (21)附件C：扩音对讲设施系统图 (22)1. 项目概述1.1 用途本技术规格书是全数字扩音对讲系统技术规格书，仅应用于XXX项目。

可作为设计文件包的一部分，连同商务规定、定单、以及附图一起，用于电信系统设备及承包商的招标工作，以及为各装置EPC承包商（若有）电信系统设备选型工作提供技术支持。

本询价书中的设备清单、系统图均仅供报价时参考，实际供货应遵照设计单位的详细工程设计文件。

1.2 适用范围本说明仅用于扩音对讲系统（以下简称为IPPS系统）。

本询价书所列的配置规模、系统功能和技术性能等条件是全数字扩音对讲系统的基本要求，本询价书中未提及的，但为实现系统技术性能和系统完整又是必须的系统配置和有关附件，供货商有责任向用户方提出建议，并提供完善的系统配置。

1.3 基础条件电源条件：(1)供电系统情况扩音对讲系统由UPS供电，电压为交流220V/50赫兹，单相。

中心设备由总机柜间UPS供电，各装置区域由装置区机柜间的UPS供电，若某装置区未设机柜间，则由最近装置区的机柜间供电。

(2)电源电压/频率变化范围UPS供电电源电压变化范围为额定电压的±1%，频率变化范围为±0.2Hz。

1.4 附件本说明附带以下附件：●附件A：供货商需提交的文件资料●附件B：扩音对讲系统主要设备材料表2. 对供货商要求2.1为本工程提供设备的制造商商应具有生产资质资质和经验，并通过ISO质量管理体系及HSE的体系认证，具有建筑智能化施工一级资质或安防一级资质。

2.2 所提供的设备、配件除满足询价书中的技术要求、功能要求和环境使用要求外，还须符合中国的有关标准，并取得国家有关监督、检验、认证机构的认证。

2.3 供货商对所提供的硬件、软件、技术服务、工程服务、技术培训、系统集成、包装运输、开箱检验、安装指导、现场测试、系统验收，直到整套系统运行等各个环节负有完全责任。

2.4 供货商提供的软件应是最新版本，并且是成熟的版本；在两年内应提供软件免费升级的服务。

2.5 根据工程进展情况，供货商应及时提供相应的技术支持和服务，并应及时提供工程设计文件。

2.6 供应商不得用假设来掩盖数据的不足，供应商有责任从买方或其他渠道获取可靠数据。

2.7 供货商应根据本询价书的技术要求选择技术成熟和应用可靠的设备及附件，提供良好的项目技术交流服务。

2.8 为了确保设备的安装、维护和正常运行，供货商必须提供所需附加的设备、工具及附件的清单，即使这些设备附件在本询价书中未列出。

2.9供应商负责设备的供货、安装、调试及技术培训。

3. 投标文件3.1 投标文件应严格符合本询价文件中列出的所有条款，对于不符合项，应作为偏差项进行逐项说明，并给出可以作为替代方案的建议性解决办法。

除已特殊说明的条款外，报价文件中所提供的产品应保证完全符合询价书所需要的供货范围、技术规格、技术指标等。

否则，由此而产生的问题（不论报价技术文件是否被确认）均由供货方负责。

3.2 供货方在报价技术文件中所提供的系统配置，无论是硬件、软件，都必须是完整的、无缺项的。

无论何时发现缺项、漏项，供货方都必须无偿补足。

3.3 本询价书的技术规格是对全数字IP扩音对讲系统设备的最低要求。

供货商可以提出满足或高于本询价书要求的替代方案或建议，并对替代方案进行明确说明。

只有经用户方书面批准的替代方案或偏差才有效。

3.4 报价技术文件应包括（编制顺序以商务招标文件的要求为准）：1) 供货商及制造厂资质及简介；2) 设备生产商的授权文件；3) 系统方案；4) 系统配置清单及功能说明；5) 备品备件清单；6) 技术服务项目及保证；7) 质量保证措施；8) 培训内容及培训计划9) 防爆设备的防爆合格证、生产许可证、专利（含著作权）证书等必要证件；其他产品的检测检验证明文件；10）投标要求的其他文件3.5 对于投标文件的评审将考虑以下因素：•设备及服务报价•对本说明中规定的功能要求的符和程度•交付计划•技术说明•供货商的经验和遵照的标准•所有文件、说明、图纸和资料等均应提供中文版本4. 供货范围供货商应提供一套全数字IP扩音对讲系统，至少应包括以下部件：——参见“附件B：扩音对讲系统主要设备材料表”。

5. 所遵循的标准和规范所提供的扩音对讲系统应完全符合下列最新版的GB标准和规范的要求。

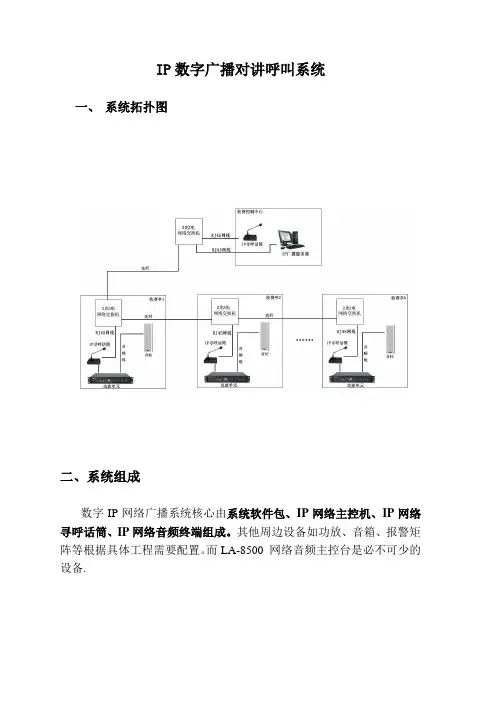

•GB50058-92 爆炸和火灾危害环境电力装置设计规范•CECS 62:1994 工业企业扩音通信系统工程设计规范•GB 3836.1-2010 爆炸性气体环境用电气设备第1部分：通用要求•GB 3836.1-2010 爆炸性气体环境用电气设备第1部分：隔爆型外壳“d”保护的设备•GB 3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”保护的设备•GB12476.1-2000 可燃性粉尘环境用电气设备•GB12476.1-2000 存在或可能讯在可燃性粉尘的场所分类•GB4208-2008 外壳防护等级•SHT3153-2007 石油化工企业电信设计规范•SH/T 3028-2007 石油化工企业生产装置电信设计规范当询价文件中的技术要求存在冲突时，应按照如下优先级次序执行：1. 当地政府部门的相关法律和法规2. 设备数据单3. 定单4. 本说明5. 相关项目说明6. 相关设计标准和规范以上标准均执行最新标准6. 选报项无7.方案要求7.1系统组成及配置7.1.1 系统组成全厂设置一套IP数字扩音对讲系统，采用分散放大扩音方式。

系统由中心中央交换设备、主控话站、分控话站、供电单元、传输设备以及设置在各装置区的前端话站和各类扬声器组成。

系统采用网络拓扑结构，所有台式话站通过CAT 6e网线接入交换机，所有壁挂式话站（含防爆、非防爆）通过单模光纤接入前端接入层交换机，接入层交换机通过光纤接入系统中心交换设备。

7.1.2 系统配置(1)中心设备全厂扩音对讲系统中心设备设置在中央控制室机柜间。

中心设备应配置满足系统设备安装要求的机柜。

机柜内应装配所有保证系统正常运行的中央处理单元、中心交换设备、线路监控设备、供电设备以及与其他外部系统的接口设备。

根据生产管理需求，系统须在中央控制室调度室内设置2台主控话站，在各装置操作区操作台设置分控话站，负责各现场装置区的扩音对讲。

系统采用分散功率放大器模式，室外话站的驱动能力在15-25W。

(2)前端设备各装置区现场控制室和外操间设置台式桌面话站，应配3-5W的扬声器（或内置符合功率要求的扬声器），且音量可调。

室外非爆炸危险区域设置普通型壁挂式用户话站(内置30W功率放大器)、室外扬声器、接线箱等。

在爆炸危险区域内所用的用户话站(内置30W功率放大器)、扬声器、接线箱等均须选用防爆型设备。

防爆型式为气体防爆盒粉尘防爆复合型防爆型式。

(3)系统供电扩音对讲系统由UPS供电，电压为交流220V/50赫兹，单相。

中心设备由总机柜间UPS供电，各装置区域由装置区机柜间的UPS供电，若某装置区未设机柜间，则由最近装置区的机柜间供电。

电源电压/频率变化范围UPS供电电源电压变化范围为额定电压的±1%，频率变化范围为±0.2Hz。

UPS由电气专业提供，各投标厂商应在投标时提供系统负载表。

7.2技术要求7.2.1 系统总体要求扩音对讲系统须满足厂区内各室外岗位和流动岗位的通信需求，加强控制室对生产现场的调度和监控。

系统主交换单元总体结构应充分考虑安装、维护的方便和扩充容量或调整设备数量的灵活性，采用模块化结构。

系统应可提供与厂内调度电话交换机的通讯接口，实现由调度电话系统的电话分机拨号呼入IPPS系统进行点到点呼叫/分区呼叫/全厂呼叫及话站通话；同时支持由本系统内的话站拨号呼叫调度电话系统电话分机进行全双工通话。

系统提供16路火警接口，在紧急情况下实现自动或手动转为应急广播。

系统须具有故障监测能力，对于系统的关键部件或装置能够进行自动诊断监测，及时发现故障。

本系统中的设备须具备在石化厂区潮湿、粉尘、雨水、腐蚀、易燃、易爆、高噪声的环境下正常工作的能力。

扩音对讲系统需具有较高的保真度，话站具有抗噪声性能，以适应室外环境尤其是高噪声场所，保证环境噪音115分贝情况下清晰通话要求。

7.2.2 系统功能要求(1) 系统基本功能IPPS扩音对讲系统至少须具有如下功能：●可WEB远程登录进行管理和维护，具有多用户权限● 在系统内任意一台话站上均可以实现点对点呼叫、组呼、全呼操作●在系统内任意一台话站上均可以实现应急报警广播●通过系统录音服务器，对系统内通话进行录音●可对所有分机状态进行监控，显示所有分机的工作状态，及时发现系统故障，提高系统的运行可靠性和故障判断效率●可设置扬声器的夜间防扰民功能和话站长时间未挂机的自动恢复功能。

夜间时，扬声器的音量自动降至正常的50-75%，减少对附近居民及其他现场人员的干扰。

● 扬声器音量调节：可对所有话站进行远程音量调节；对于易受干扰办公区域应可调低或关闭扬声器音量，但全区广播/报警时自动恢复音量●可远程登录服务器，根据权限实现对录音录像文件进行查看、播放、回放、下载、删除等操作●通过报警控制器，实现和火灾报警系统/可燃气体报警系统的联动，自动/手动进行消防应急广播，16路开关量输入●主控话站/区域话站采用钢化液晶触摸屏，具有图形化操作界面，才做直观、快捷，能监控全厂/本区域的话站状态●具有电脑话务台，电脑话务台可以被定义操作级别(2) 系统容量系统能够提供足够的通话通道，实现全双工对讲无阻塞通信，保证通话的完全可靠性。
