消失模铸造详情
消失模铸造工艺概述
消失模铸造工艺概述消失模铸造工艺是一种常用于复杂零件制造的金属铸造工艺。
它使用可熔解的模具材料制作模具，使得在铸造过程中模具可以完全熔化消失。
该工艺具有精度高、表面质量好、无需二次加工等优点，因而在汽车制造、航空航天等领域得到广泛应用。
消失模铸造工艺的主要步骤如下：1. 设计和制作模具：根据产品设计要求，制作用于铸造的消失模模具。
模具可以由多种材料制作，如石膏、聚苯乙烯泡沫、蜡等。
模具的形状和尺寸应与最终产品一致。
2. 涂覆模具防粘剂：为了防止铸件粘附在模具上，需要在模具表面涂覆一层防粘剂。
这可以提高模具的寿命，并保证无需额外的刀具去除铸件。
3. 模具装配：将模具中的各个部分组装在一起，以确保模具的完整性和稳定性。
在组装过程中，需特别注意精度和尺寸的匹配。
4. 熔化模具：将装配好的模具放入高温熔炉中，使得模具可以完全熔化，形成空腔。
在这一步骤中，消失模具的材料需要有足够的熔点，以确保在后续的铸造中不被熔化。
5. 铸造：将熔融金属（通常是铝合金、钢或铜合金等）注入到熔化的模具空腔中。
熔融金属会填充模具的空腔，形成铸件的形状和尺寸。
6. 冷却和固化：等待铸件在模具中冷却和固化。
时间的长短取决于所使用的金属材料和铸件的尺寸。
7. 分离和清理：一旦铸件充分冷却固化，将模具进行分离和摘除。
由于模具材料已经熔化，因此不需要耗费额外的力量或处理方法来分离铸件。
8. 加工和检验：根据需要，对铸件进行必要的加工，例如去除毛刺、磨光等。
然后进行质量检验，确保铸件符合设计要求。
消失模铸造工艺因其制造所需的模具会完全熔化而得名。
相对于传统的砂型铸造，消失模铸造工艺具有更高的精度和表面质量，减少了许多后续处理工序，提高了生产效率。
虽然该工艺需要较高的成本和较长的制造周期，但在需要制造复杂零件的领域中，其独特的优势使其成为首选的铸造工艺之一。
消失模铸造工艺在近年来得到了广泛的应用和发展。
其主要优势包括高精度、表面质量好、简化制造过程、提高生产效率等。

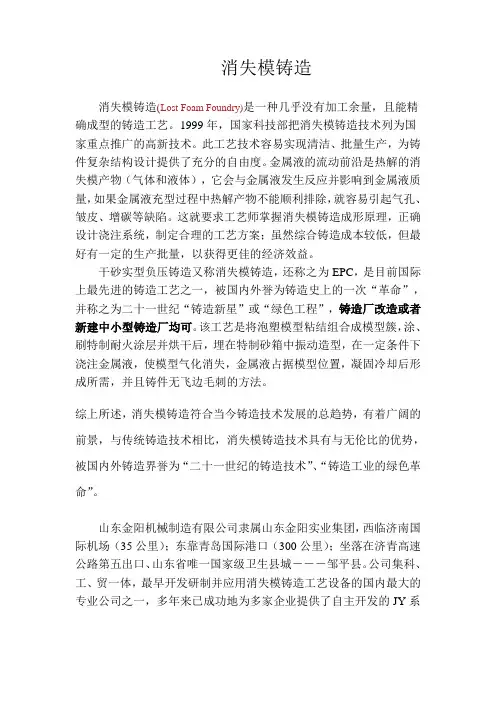

消失模铸造
消失模铸造消失模铸造(Lost Foam Foundry)是一种几乎没有加工余量，且能精确成型的铸造工艺。
1999年，国家科技部把消失模铸造技术列为国家重点推广的高新技术。
此工艺技术容易实现清洁、批量生产，为铸件复杂结构设计提供了充分的自由度。
金属液的流动前沿是热解的消失模产物（气体和液体），它会与金属液发生反应并影响到金属液质量，如果金属液充型过程中热解产物不能顺利排除，就容易引起气孔、皱皮、增碳等缺陷。
这就要求工艺师掌握消失模铸造成形原理，正确设计浇注系统，制定合理的工艺方案；虽然综合铸造成本较低，但最好有一定的生产批量，以获得更佳的经济效益。
干砂实型负压铸造又称消失模铸造，还称之为EPC，是目前国际上最先进的铸造工艺之一，被国内外誉为铸造史上的一次“革命”，并称之为二十一世纪“铸造新星”或“绿色工程”，铸造厂改造或者新建中小型铸造厂均可。
该工艺是将泡塑模型粘结组合成模型簇，涂、刷特制耐火涂层并烘干后，埋在特制砂箱中振动造型，在一定条件下浇注金属液，使模型气化消失，金属液占据模型位置，凝固冷却后形成所需，并且铸件无飞边毛刺的方法。
综上所述，消失模铸造符合当今铸造技术发展的总趋势，有着广阔的前景，与传统铸造技术相比，消失模铸造技术具有与无伦比的优势，被国内外铸造界誉为“二十一世纪的铸造技术”、“铸造工业的绿色革命”。
山东金阳机械制造有限公司隶属山东金阳实业集团，西临济南国际机场（35公里）；东靠青岛国际港口（300公里）；坐落在济青高速公路第五出口、山东省唯一国家级卫生县城―――邹平县。
公司集科、工、贸一体，最早开发研制并应用消失模铸造工艺设备的国内最大的专业公司之一，多年来已成功地为多家企业提供了自主开发的JY系列消失模铸造设备及工艺技术，深受用户好评，2006年评为中国消失模设备十大品牌。
也可根据用户需要提供单机设备。

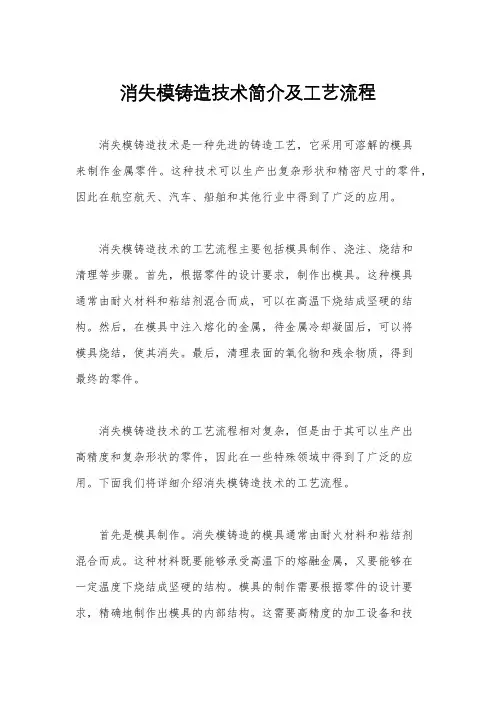

消失模铸造技术简介及工艺流程
消失模铸造技术简介及工艺流程消失模铸造技术是一种先进的铸造工艺，它采用可溶解的模具来制作金属零件。
这种技术可以生产出复杂形状和精密尺寸的零件，因此在航空航天、汽车、船舶和其他行业中得到了广泛的应用。
消失模铸造技术的工艺流程主要包括模具制作、浇注、烧结和清理等步骤。
首先，根据零件的设计要求，制作出模具。
这种模具通常由耐火材料和粘结剂混合而成，可以在高温下烧结成坚硬的结构。
然后，在模具中注入熔化的金属，待金属冷却凝固后，可以将模具烧结，使其消失。
最后，清理表面的氧化物和残余物质，得到最终的零件。
消失模铸造技术的工艺流程相对复杂，但是由于其可以生产出高精度和复杂形状的零件，因此在一些特殊领域中得到了广泛的应用。
下面我们将详细介绍消失模铸造技术的工艺流程。
首先是模具制作。
消失模铸造的模具通常由耐火材料和粘结剂混合而成。
这种材料既要能够承受高温下的熔融金属，又要能够在一定温度下烧结成坚硬的结构。
模具的制作需要根据零件的设计要求，精确地制作出模具的内部结构。
这需要高精度的加工设备和技术，以保证最终零件的质量。
接下来是浇注。
在模具制作完成后，需要将熔化的金属注入模具中。
这个过程需要控制好金属的温度和流动速度，以保证金属能够充分填充模具的内部空间，并且不会产生气孔和缺陷。
然后是烧结。
待金属冷却凝固后，需要将模具烧结，使其消失。
这个过程需要在高温下进行，以保证模具的完全燃尽。
烧结后，模具将完全消失，留下金属零件的空腔。
最后是清理。
清理是消失模铸造技术中非常重要的一步。
在烧结后，金属零件的表面会残留一些氧化物和其他杂质，需要通过化学处理或机械加工来清除。
清理后，可以得到最终的零件。
消失模铸造技术的工艺流程虽然复杂，但是由于其可以生产出高精度和复杂形状的零件，因此在一些特殊领域中得到了广泛的应用。
例如，航空航天领域的发动机零件、汽车制造领域的发动机缸体和汽缸盖等都可以使用消失模铸造技术来生产。
相信随着技术的不断进步，消失模铸造技术将会在更多领域得到应用，为工业生产带来更多的便利和效益。
消失模铸造技术简介及工艺流程
汇报人：
CONTENTS
PART ONE
PART TWO
消失模铸造技术是一种先进的铸造工艺，通过使用可发性聚苯乙烯泡沫塑料模型代替 传统的砂型，实现铸件的成型。
消失模铸造技术的优点包括：生产效率高、铸件质量好、尺寸精度高、表面光洁度 好等。
检验：检查铸件的质量和尺 寸是否符合要求
PART FOUR
发动机缸体：消失模铸造技术可以生产出高精度、高强度的发动机缸体，提高发动机的性能和 寿命。
变速箱壳体：消失模铸造技术可以生产出高强度、高精度的变速箱壳体，提高变速箱的耐用性 和稳定性。
底盘部件：消失模铸造技术可以生产出高强度、高精度的底盘部件，提高汽车的行驶稳定性和 安全性。
检查：检查砂型是 否满足要求，如有 问题及时调整
浇注：将熔融的金 属液注入模具中， 形成铸件
冷却：金属液在模 具中冷却凝固，形 成铸件
脱模：将铸件从模处 理，提高表面质量
清理：去除铸件表面的砂粒 和残留物
脱箱：将铸件从模具中取出
打磨：对铸件表面进行打磨， 使其光滑平整
PART FIVE
绿色环保：采用环保材料，减少污染，提高环保性能 智能化：引入自动化、智能化技术，提高生产效率和质量 复合材料：开发新型复合材料，提高产品性能和寿命 3D打印：结合3D打印技术，实现个性化、定制化生产 数字化：利用数字化技术，实现生产过程的实时监控和优化 轻量化：研发轻量化材料和工艺，降低产品重量，提高性能
车身部件：消失模铸造技术可以生产出高强度、高精度的车身部件，提高汽车的美观性和安全 性。
制造复杂形状的零件 提高零件的精度和表面质量 降低生产成本和周期

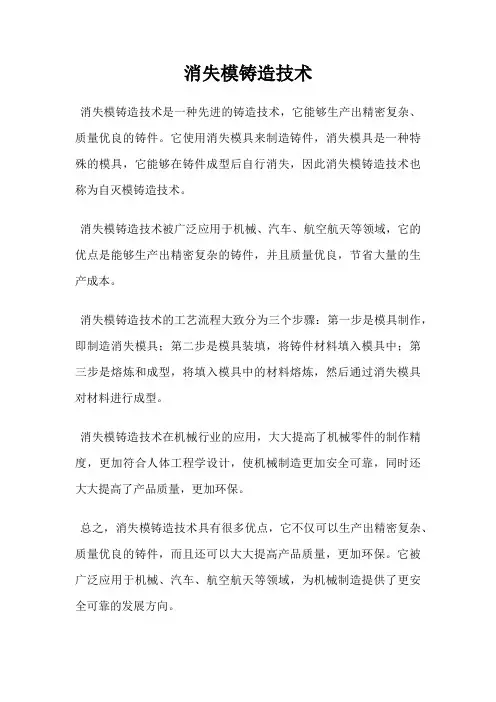

消失模铸造技术
消失模铸造技术
消失模铸造技术是一种先进的铸造技术，它能够生产出精密复杂、质量优良的铸件。
它使用消失模具来制造铸件，消失模具是一种特殊的模具，它能够在铸件成型后自行消失，因此消失模铸造技术也称为自灭模铸造技术。
消失模铸造技术被广泛应用于机械、汽车、航空航天等领域，它的优点是能够生产出精密复杂的铸件，并且质量优良，节省大量的生产成本。
消失模铸造技术的工艺流程大致分为三个步骤：第一步是模具制作，即制造消失模具；第二步是模具装填，将铸件材料填入模具中；第三步是熔炼和成型，将填入模具中的材料熔炼，然后通过消失模具对材料进行成型。
消失模铸造技术在机械行业的应用，大大提高了机械零件的制作精度，更加符合人体工程学设计，使机械制造更加安全可靠，同时还大大提高了产品质量，更加环保。
总之，消失模铸造技术具有很多优点，它不仅可以生产出精密复杂、质量优良的铸件，而且还可以大大提高产品质量，更加环保。
它被广泛应用于机械、汽车、航空航天等领域，为机械制造提供了更安全可靠的发展方向。

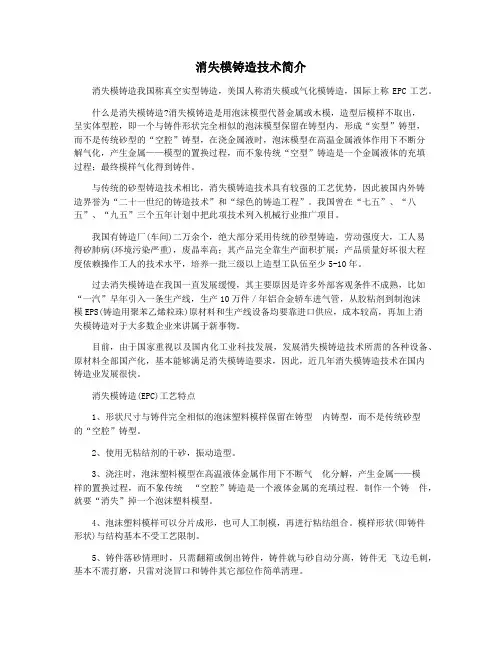

消失模铸造技术简介
消失模铸造技术简介消失模铸造我国称真空实型铸造，美国人称消失模或气化模铸造，国际上称EPC工艺。
什么是消失模铸造?消失模铸造是用泡沫模型代替金属或木模，造型后模样不取出，呈实体型腔，即一个与铸件形状完全相似的泡沫模型保留在铸型内，形成“实型”铸型，而不是传统砂型的“空腔”铸型，在浇金属液时，泡沫模型在高温金属液体作用下不断分解气化，产生金属——模型的置换过程，而不象传统“空型”铸造是一个金属液体的充填过程；最终模样气化得到铸件。
与传统的砂型铸造技术相比，消失模铸造技术具有较强的工艺优势，因此被国内外铸造界誉为“二十一世纪的铸造技术”和“绿色的铸造工程”。
我国曾在“七五”、“八五”、“九五”三个五年计划中把此项技术列入机械行业推广项目。
我国有铸造厂(车间)二万余个，绝大部分采用传统的砂型铸造，劳动强度大，工人易得矽肺病(环境污染严重)，废晶率高；其产品完全靠生产面积扩展：产品质量好坏很大程度依赖操作工人的技术水平，培养一批三级以上造型工队伍至少5-10年。
过去消失模铸造在我国一直发展缓慢，其主要原因是许多外部客观条件不成熟，比如“一汽”早年引入一条生产线，生产10万件／年铝合金轿车进气管，从胶粘剂到制泡沫模EPS(铸造用聚苯乙烯粒珠)原材料和生产线设备均要靠进口供应，成本较高，再加上消失模铸造对于大多数企业来讲属于新事物。
目前，由于国家重视以及国内化工业科技发展，发展消失模铸造技术所需的各种设备、原材料全部国产化，基本能够满足消失模铸造要求，因此，近几年消失模铸造技术在国内铸造业发展很快。
消失模铸造(EPC)工艺特点1、形状尺寸与铸件完全相似的泡沫塑料模样保留在铸型内铸型，而不是传统砂型的“空腔”铸型。
2、使用无粘结剂的干砂，振动造型。
3、浇注时，泡沫塑料模型在高温液体金属作用下不断气化分解，产生金属——模样的置换过程，而不象传统“空腔”铸造是一个液体金属的充填过程．制作一个铸件，就要“消失”掉一个泡沫塑料模型。
消失模铸造技术
消失模铸造技术
消失模铸造技术（Lost-wax casting），又称耐火型方式
铸造，是一种古老的铸造工艺。
它最早起源于古代埃及和
中美洲等地，至今已有几千年的历史。
这种技术的原理是
使用可燃性材料制作出一种与所需铸件相同尺寸的模具，
然后在模具中注入液态金属，待金属凝固后将模具烧毁或
溶解，从而得到所需的铸件。
消失模铸造技术的步骤通常包括模具制作、脱蜡、烧结、
浇注和后处理等环节。
模具制作阶段使用可燃材料如蜡、
树脂或塑料制作出真实尺寸的模具，这一步骤决定了最终
铸件的形状和尺寸。
脱蜡过程中，模具经过加热使蜡完全
熔化或蒸发，形成空腔。
烧结阶段将模具烘烤至一定温度，使其固化，并将残留的可燃物烧尽，留下空腔。
接下来将
液态金属注入模具中，在模具内金属凝固后，可以取出完
整的铸件。
最后，通过去除脱蜡模、修整和喷漆等方法，
对铸件进行完善。
消失模铸造技术应用广泛，可以用于铸造各种金属，如黄金、白银、铜、铝、铁等。
它特别适用于一些形状复杂、
结构精细、要求高的铸件的制造。
消失模铸造技术的优点
包括可以制造出高精度的铸件、产品表面质量好、模具寿
命长等。
然而，这种技术也存在一些缺点，比如成本较高、制作周期长、铸件尺寸受限等。
因此，在选择合适的铸造
工艺时需要综合考虑产品的要求和经济效益。
《消失模铸造简介》课件
对铸件表面进行清理，去除多余的砂粒和杂物，进行后续加 工处理。
03
消失模铸造材料选择
铸铁
灰铸铁
具有良好的铸造性能和切削加工性能 ，广泛应用于汽车、拖拉机、机床等 机械制造业。
球墨铸铁
具有较高的强度和塑性，适用于制造 受力较复杂、要求承受冲击、耐磨损 的零件。
铸钢
碳素铸钢
具有良好的韧性和塑性，适用于制造要求承受较大载荷和冲击的零件。
未来发展趋势
技术进步
随着技术的不断进步，消失模铸造工艺 将更加成熟，生产效率更高，成本更低
。
智能化发展
随着智能化技术的不断发展，消失模 铸造工艺将逐步实现智能化生产，提
高生产效率和产品质量。
环保要求提高
随着环保要求的不断提高，消失模铸 造工艺将更加注重环保方面的研究和 改进。
应用领域拓展
随着消失模铸造工艺的不断完善和应 用领域的拓展，该工艺将在更多领域 得到应用和推广。
优势分析
高效节能
消失模铸造工艺能够显 著提高生产效率，减少 能源消耗，降低生产成
本。
轻量化设计
由于该工艺能够实现近 净成形，因此可以减少 后续加工量，降统铸造方法难以 实现的复杂结构，提高
产品性能。
环保
该工艺减少了废砂、废 渣的产生，降低了对环
境的污染。
由于塑料泡沫模型在高温下气化消失，不 会对金属零件产生任何残留，因此可以获 得高精度的金属零件。
适用范围广
低成本
消失模铸造技术可以应用于各种金属材料 ，如铸铁、铸钢、铝合金等，适用于生产 各种复杂形状的金属零件。
消失模铸造技术可以大幅度减少材料浪费 和加工成本，提高了经济效益。
消失模铸造的应用领域
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消失模铸造详情
消失模铸造（又称实型铸造）是将与铸件尺寸形状相似的石蜡或泡沫模型粘结组合成模型簇，刷涂耐火涂料并烘干后，埋在干石英砂中振动造型，在负压下浇注，使模型气化，液体金属占据模型位置，凝固冷却后形成铸件的新型铸造方法。
1958年,美国的H.F.shroyer发明了用可发性泡沫塑料模样制造金属铸件的专利技术并取得了专利(专利号USP2830343)。
最初所用的模样是采用聚苯乙烯(EPS)板材加工制成的.采用粘土砂造型,用来生产艺术品铸件。
采用这种方法,造型后泡沫塑料模样不必起出,而是在浇入液态金属后聚苯乙烯在高温下分子裂解而让出空间充满金属液,凝固后形成铸件。
1961年德国的Grunzweig和Harrtmann公司购买了这一专利技术加以开发,并在1962年在工业上得到应用。
采用无粘结剂干砂生产铸件的技术由德国的H.Nellen和美国的T.R.Smith于1964年申请了专利。
由于无粘结剂的干砂在浇注过程中经常发生坍塌的现象,所以1967年德国的A.Wittemoser采用了可以被磁化的铁丸来代替硅砂作为造型材料,用磁力场作为"粘结剂"。
这就是所谓＂磁型铸造＂。
1971年,日本的Nagano发明了V法(真空铸造法),受此启发,今天的消失模铸造在很多地方也采用抽真空的办法来固定型砂。
在1980年以前使用无粘结剂的干砂工艺必须得到美国"实型铸造工艺公司"(Full Mold Process,Inc)"的批准。
在此以后,该专
利就无效了。
因此,近20年来消失模铸造技术在全世界范围内得到了迅速的发展。
消失模铸造工艺的特点
消失模工艺的砂...
1.铸件精度高:消失模铸造是一种近无余量、精确成型的新工艺,该工艺无需取模、无分型面、无砂芯,因而铸件没有飞边、毛刺和拔模斜度,并减少了由于型芯组合而造成的尺寸误差。
铸件表面粗糙度可达Ra3.2至1
2.5μm；铸件尺寸精度可达CT7至9；加工余量最多为1.5至2mm，可大大减少机械加工的费用，和传统砂型铸造方法相比，可以减少40%至50%的机械加工间。
2.设计灵活:为铸件结构设计提供了充分的自由度。
可以通过泡沫塑料模片组合铸造出高度复杂的铸件。
3.无传统铸造中的砂芯因此不会出现传统砂型铸造中因砂芯尺寸不准或下芯位置不准确造成铸件壁厚不均。
4.清洁生产型砂中无化学粘结剂,低温下泡沫塑料对环境无害,旧砂回收率95%以上。
5.降低投资和生产成本减轻铸件毛坯的重量,机械加工余量小。
消失模铸造工艺与其他铸造工艺一样，有它的缺点和局限性，并非所有的铸件都适合采用消失模工艺来生产，要进行具体分析。
主要根据以下一些因素来考虑是否采用这种工艺。
1.铸件的批量
批量越大,经济效益越可观。
2.铸件材质其适用性好与差的顺序大致是:灰铸铁--非铁合金--普通碳素钢--球墨铸铁--低碳钢和合金钢;通过必要的准备以不致使工艺实验、调试周期过长。
3.铸件大小主要考虑相应设备的使用范围（如振实台，砂箱）。
4.铸件结构铸件结构越复杂就越能体现消失模铸造工艺的优越性和经济效益,对于结构上有狭窄的内腔通道和夹层的情况,采用消失模工艺前需要预先进行实验,才能投入生产。
三.国内外消失模铸造技术发展现状
气缸体消失模铸...
1990年美国通用汽车公司在Saturu建立了一个年产5.5万吨的新铸造厂,有三条全自动的消失模铸造生产线。
1991年意大利菲亚特公司在都灵建成欧洲最大规模的消失模生产车间，年产量1.5万吨。
1993年德国宝马公司建成年产20万只各种规格铝合金气缸盖的消失模生产线。
2001年美国通用的SMCO建成目前世界上最先进、规模最大的消失模铸造厂。
我国消失模铸造经过二十年的探索，从硬件设备到软件工艺已经逐步走向成熟其中云南昆明宏金隆铸造机械厂从软硬件方面都比较成熟，该厂设备工艺已经服务到马来西亚等周边国家。
另外
清华大学、华中科技大学等高等院校也为消失模铸造发展做出了宝贵的贡献。
消失模优点与工艺技术简介
一、设备的用途
本套设备及工艺是集实型、真空铸造优点为一体，适用于钢、铁、铝、铜等各种牌号，各种材质不同结构的大、中、小各类铸件，对结构复杂铸件效果更佳。
1、结构形状不受铸造工艺限制，为产品的设计制造提供了广泛的自由度，生产周期短，生产效率高，不用混砂、下芯、起模、合箱、分型、易于一箱多铸、群铸，实现最优化的设计，避免了因下芯、起模、合箱等因素引起的铸造缺陷和废品
2、铸造尺寸精度高，形状尺寸准确，内外质量好，具有精密铸件的特点，可部分取代熔模精密铸造，减少机械加工余量最高可达60%，工艺出品率可达95%。
3、投资少、上马快、用人少、成本低、设备紧凑、占地面积小、工艺技术易于掌握，便于实现机械自动化生产。
二、生产原理与工艺流程
该法按EPC工艺先制成泡塑模型，涂挂特制涂料，干燥后置于特制砂箱中，填入干砂，三维振动紧实，抽真空状态下浇铸，模型气化消失，金属置换模型，复制出与泡塑模一样的铸件，冷
凝后释放真空，从松散的砂中取出铸件，进行下一个循环。
1、制作泡塑气化摸具（手工、机械）；
2、泡塑气化.模具主合后烘干：
3、泡塑气化模具表面刷、喷耐火涂料后再次烘干（一定干透）：
4、将特制砂箱置于三维振实台上：
5、填入低砂（干砂）振实、刮平：
6、将烘干的泡塑气化模具放于底砂上，按工艺要求分成填砂，自动振实一定时间后刮平箱口：
7、用塑料薄膜覆盖砂箱口，放上浇口杯，接负压系统。
紧实后进行钢液浇铸，泡塑气化模具消失，金属液取代其位置；
8、铸件冷凝后释放真空并翻箱，取出铸件，进行下一个循环。
消失模铸造的主要优点
1．铸件尺寸形状精确，重复性好，具有精密铸造的特点；2．铸件的表面光洁度高；
3．取消了砂芯和制芯工部，根除了由于制芯、下芯造成的铸造缺陷和废品；
4．不合箱、不取模，大大简化了造型工艺，消除了因取模、合箱引起的铸造缺陷和废品；
5．采用无粘结剂、无水分、无任何添加物的干砂造型，根除了由于水分、添加物和粘结剂引起的各种铸造缺陷和废品；
6．大大简化了砂处理系统，型砂可全部重复使用，取消了型砂
制备工部和废砂处理工部；
7．落砂极其容易，大大降低了落砂的工作量和劳动强度；8．铸件无飞边毛刺，使清理打磨工作量减少50%以上；9．可在理想位置设置合理形状的浇冒口，不受分型、取模等传统因素的制约，减少了铸件的内部缺陷；
10．负压浇注，更有利于液体金属的充型和补缩，提高了铸件的组织致密度；
11．组合浇注，一箱多件，大大提高了铸件的工艺出品率和生产效率；
12．减少了加工裕量，降低了机加工成本；
13．易于实现机械化自动流水线生产，生产线弹性大，可在一条生产线上实现不同合金、不同形状、不同大小铸件的生产；14．可以取消拔模斜度；
15．使用的金属模具寿命可达10万次以上，降低了模具的维护费用；
16．减少了粉尘、烟尘和噪音污染，大大改善了铸造工人的劳动环境，降低了劳
动强度，以男工为主的行业可以变成以女工为主的行业；17．简化了工艺操作，对工人的技术熟练程度要求大大降低；18．零件的形状不受传统的铸造工艺的限制，解放了机械设计工作者，使其根据零件的使用性能，可以自由地设计最理想的铸件形状；
19．可减轻铸件重量；
20．降低了生产成本；
21．简化了工厂设计，固定资产投资可减少30∽40%，占地面积和建筑面积可
减少30∽50%，动力消耗可减少10∽20%；
22．消失模铸造工艺应用广泛，不仅适用于铸钢、铸铁，更适用于铸铜、铸铝等；
23．消失模铸造工艺不仅适用于几何形状简单的铸件，更适合于普通铸造难以下手的多开边、多芯子、几何形状复杂的铸件；24．消失模铸造工艺可以实现微震状态下浇注，促进特殊要求的金相组织的形成，有利于提高铸件的内在质量；
25．在干砂中组合浇注，脱砂容易，温度同步，因此可以利用余热进行热处
理。
特别是高锰钢铸件的水刃处理和耐热铸钢件的固溶处理，效果非常理想，能够节约大量能源，缩短了加工周期；
26．利用消失模铸造工艺，可以根据熔化能力，完成任意大小的铸件。
