楼层结构平面图与楼梯结构施工图
三维图集16G101 6章、楼梯识图
第六章:楼梯平法识图规则与标准构造详图及三维示意图-85--86-审核校对设计页图集号16G101-2-23AT 型楼梯平面注写方式与适用条件楼层平台1800÷12层间平台120AT3,h=120:表示AT 型楼梯板厚1201800/12:表示一跑高度为1800，一共12步，踏步高1800÷12 10@200; 12@150:表示梯板上部筋为直径10间距200布置； 下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。
楼层平台1800÷12120BC3600-87-审核校对设计页图集号16G101-2-23AT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯1201800÷12-88-审核校对设计页图集号16G101-2-24光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯用于设计按铰接的情况，括号内数据0.6L ab 用于设计考虑充分发挥钢筋抗拉强度的情况，具体工程中设计应指明采用何种情况。
.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。
上部纵筋需伸至支座对边再向下弯折。
低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部纵筋梯板分布筋上部纵筋高端梯梁AT 型楼梯板配筋构造下部分布筋采用弯锚形式/也可直锚见平面图/4梯板分布筋筋支座中线下部纵筋≥5d 且至少伸过支座中线高端梯梁L /4bh (梯板厚度)b s ×m =L n 梯板跨度h sb sA型楼梯板配构造筋T-89-审核校对设计页图集号16G101-2-25型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板和踏步段构成，两部分的一端各自以梯梁）。
交叉楼梯（图;第2项设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混BT 型楼梯平面注写方式与适用条件BT3,h=120:表示BT 型楼梯板厚1201600/10:表示一跑高度为1600，一共10步，踏步高 10@200; 12@150:表示梯板上部筋为直径10间距200布置； 下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。
楼层结构布置图(平法)课件(共21张PPT)《土木工程制图与识图》同步教学(西南交通大学出版社)
2.必注内容
具体工程的结构施工图的总说明一般应注明以下内容： ① 选用平法构造详图的标准图集代号，以免图集升版后在施
工中用错，应选用最新版本现行图集。例如：16G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土框架、剪力墙、梁、板） ② 应注明抗震设防烈度和抗震等级，以明确选用相应抗震等 级的标准构造详图；当无抗震设防时也应注明，以明确选 用非抗震的标准构造详图。 ③ 选用砼的强度和钢筋级别、钢筋接头形式及有关要求。 ④ 不同部位的构件所处的环境条件。 ⑤ 当对标准构造详图做局部变更时，应注明变更具体内容。 ⑥ 当有特殊要求时应另加说明。
7.5 楼层结构布置图（平法）
7.5 楼层结构布置图（平法）
7.5.1平法制图规则
《平法》全称为“钢筋混凝土结构施工图平面整体表示方 法制图规则和构造详图”。 《平法》的要点是把结构构件的尺寸和配筋等，按平面整 体表示方法的制图规则，整体直接表示在各类构件的结构平 面布置图上，再与标准构造详图相配合，构成一套完整的结 构设计图。平法改变了传统画法中将构件从结构平面布置图 中索引出来，再逐个绘制配筋详图的繁琐方法。 《平法》主要内容反映在4册图集中。
2.截面注写方式 柱柱截截面面注注写写分方为式集是中在注柱写平和面原布位置注图写上。，从相同编号的柱 中选一个截面，按较大比例原位放大绘制柱截面配筋图。
2.截面注写方式
集中注写内容按顺序包括：柱编号、截面尺寸b×h（矩形） 或d（圆柱 ）、角筋或全部纵筋、箍筋具体数值、柱截面与 轴线的定位尺寸b1、b2、h1、h2。
4）注写纵筋 当柱纵筋直径 相同，各边根 数也相同时， 将纵筋注写在 “全部纵筋” 一栏中；除此 之外，柱纵筋 按角筋、截面b 边中部筋和截 面h边中部筋三 项分别注写。

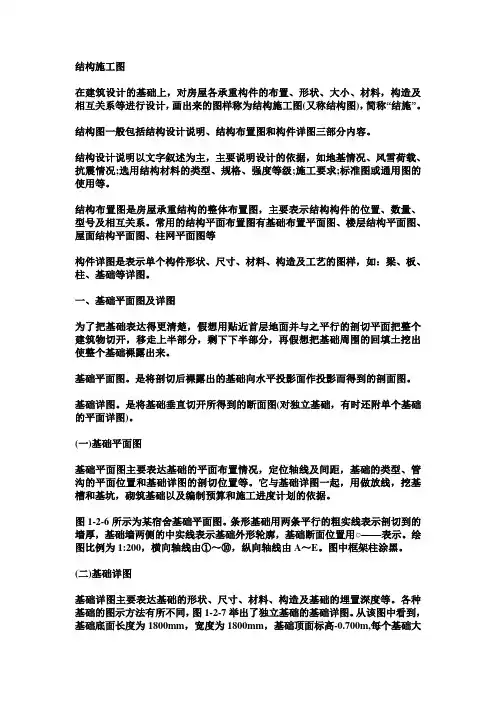

结构施工图
结构施工图在建筑设计的基础上，对房屋各承重构件的布置、形状、大小、材料，构造及相互关系等进行设计，画出来的图样称为结构施工图(又称结构图)，简称“结施”。
结构图一般包括结构设计说明、结构布置图和构件详图三部分内容。
结构设计说明以文字叙述为主，主要说明设计的依据，如地基情况、风雪荷载、抗震情况;选用结构材料的类型、规格、强度等级;施工要求;标准图或通用图的使用等。
结构布置图是房屋承重结构的整体布置图，主要表示结构构件的位置、数量、型号及相互关系。
常用的结构平面布置图有基础布置平面图、楼层结构平面图、屋面结构平面图、柱网平面图等构件详图是表示单个构件形状、尺寸、材料、构造及工艺的图样，如：梁、板、柱、基础等详图。
一、基础平面图及详图为了把基础表达得更清楚，假想用贴近首层地面并与之平行的剖切平面把整个建筑物切开，移走上半部分，剩下下半部分，再假想把基础周围的回填土挖出使整个基础裸露出来。
基础平面图。
是将剖切后裸露出的基础向水平投影面作投影而得到的剖面图。
基础详图。
是将基础垂直切开所得到的断面图(对独立基础，有时还附单个基础的平面详图)。
(一)基础平面图基础平面图主要表达基础的平面布置情况，定位轴线及间距，基础的类型、管沟的平面位置和基础详图的剖切位置等。
它与基础详图一起，用做放线，挖基槽和基坑，砌筑基础以及编制预算和施工进度计划的依据。
图1-2-6所示为某宿舍基础平面图。
条形基础用两条平行的粗实线表示剖切到的墙厚，基础墙两侧的中实线表示基础外形轮廓，基础断面位置用○——表示。
绘图比例为1:200，横向轴线由①～⑩，纵向轴线由A～E。
图中框架柱涂黑。
(二)基础详图基础详图主要表达基础的形状、尺寸、材料、构造及基础的埋置深度等。
各种基础的图示方法有所不同，图1-2-7举出了独立基础的基础详图。
从该图中看到，基础底面长度为1800mm，宽度为1800mm，基础顶面标高-0.700m,每个基础大放脚的高度为400mm。
16G101三维图集-第6章楼梯识图
第六章:楼梯平法识图规则与标准构造详图及三维示意图-85--86-审核校对设计页图集号16G101-2-23AT 型楼梯平面注写方式与适用条件楼层平台1800÷12层间平台120傅华夏郭仁俊廖宜香AT3,h=120:表示AT 型楼梯板厚1201800/12:表示一跑高度为1800，一共12步，踏步高1800÷12 10@200; 12@150:表示梯板上部筋为直径10间距200布置；下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。
楼层平台1800÷12120BC3600-87-审核校对设计页图集号16G101-2-23AT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯1201800÷12傅华夏郭仁俊廖宜香-88-审核校对设计页图集号16G101-2-24光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯用于设计按铰接的情况，括号内数据0.6L ab 用于设计考虑充分发挥钢筋抗拉强度的情况，具体工程中设计应指明采用何种情况。
.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。
上部纵筋需伸至支座对边再向下弯折。
低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部纵筋梯板分布筋上部纵筋高端梯梁AT 型楼梯板配筋构造傅华夏郭仁俊廖宜香下部分布筋采用弯锚形式/也可直锚见平面图/4梯板分布筋筋支座中线下部纵筋≥5d 且至少伸过支座中线高端梯梁L n /4bh (梯板厚度)b s ×m =L n 梯板跨度h sb sA型楼梯板配构造筋T-89-审核校对设计页图集号16G101-2-25型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板和踏步段构成，两部分的一端各自以梯梁）。
交叉楼梯（图;第2项设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混BT 型楼梯平面注写方式与适用条件傅华夏郭仁俊廖宜香BT3,h=120:表示BT 型楼梯板厚1201600/10:表示一跑高度为1600，一共10步，踏步高 10@200; 12@150:表示梯板上部筋为直径10间距200布置； 下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。
安全员试题三
对于承重构件布置相同的楼层，只画出 一个结构平面布 置 图，称为标准层结构平 面布置图
在楼层结构平面图中，外轮廓线用中实线表示
结构平面布置图主要表示各楼层结构构件的平面布置情况
D. 在楼层结构平面图中，结构构件用构件代号表示【答案】 B
【答案】 B
【解析】为使建筑立面图轮廓清晰、层次分明，通常用粗实线表示立面图的最外轮廓 线 。地平线用标准粗度的 1. 2 1. 4 倍的加粗线画出 。立面图中用标高表示出各主要部位 的相对高度，如室内外地面标高、各层楼面标高及檐口高度 。立面图中的尺寸是表示建筑 物高度方向的尺寸，一般用三道尺寸线表示 。最外面一道为建筑物的总高，中间一道尺寸 线为层高，最里面一道为门窗洞口的高度及与楼地面的相对位直 。标出各个部分的构造、 装饰节点详图的索引符号，外墙面的装饰材料和做法 。外墙面装修材料及颜色一般用索引 符号表示具体做法 。
【解析】剖面图一般表示房屋在高度方向的结构形式 。建筑剖面图中高度方向的尺寸 包括外部尺寸和内部尺寸 。外部尺寸包括门窗洞口的高度、层间高度和总高度三道尺寸 。内部尺寸包括地坑深度、隔断、搁板、平台、室内门窗等的高度 。建筑剖面图中不能详细 表示清楚的部位应引出索引符号，另用详图表示 。需要绘制详图或局部平面放大的位直一般包括内外墙节，点、楼梯、电梯、厨房、卫生间、门窗、室内外装饰等 。
7. 下列关于建筑立面图基本规定的说法中，正确的是（ ）。
建筑立面图中通常用粗实线表示立面图的最外轮廓线和地平线
立面图中用标高表示出各主要部位的相对高度，如室内外地面标高、各层楼面标 高及檐口高度
c. 立面图中的尺寸是表示建筑物高度方向的尺寸，一般用两道尺寸线表示，即建筑物总高和层高 D. 外墙面的装饰材料和做法一般应附相关的做法说明表
一套完整的施工图一般包括哪几部分
一套完整的施工图一般包括哪几部分时间：2011-04-13 来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。
图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。
图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。
各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布置、细部构造、装修和施工要求等。
具体内容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布置。
它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。
（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。
一套完整的施工图一般包括哪几部分
一套完整的施工图一般包括哪几部分时间：2011-04-13 来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。
图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。
图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。
各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布置、细部构造、装修和施工要求等。
具体内容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布置。
它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。
（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。
框架住宅楼全套结构建筑施工图纸
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TianHe College of Guangdong Polytechnic Normal University
剖视图
3、楼梯配筋图
TianHe College of Guangdong Polytechnic Normal University
在楼梯结构剖视图中，不能详细表示楼梯板和楼梯梁的配 筋时，应另外用较大的比例画出配筋图，配筋图中不能表示清 楚钢筋布置，应在配筋图外面增加钢筋大祥图(即钢筋详图) 。
TianHe College of Guangdong
Polytechnic Normal University
2、楼层结构平面图的表示方法
• 对于多层建筑，一般应分层绘制楼层结构平面图。但如各层 构件的类型、大小、数量、布置相同时，可只画出标准层的 楼层结构平面图。
• 如平面对称，可采用对称画法，一半画屋顶结构平面图，另 一半画楼层结构平面图。楼梯间和电梯间因另有详图，可在 平面图上用相交对角线表示。
1、楼梯结构平面图
TianHe College of Guangdong Polytechnic Normal University
概念：表示（楼梯板、楼梯梁、平台板、楼梯间门窗过梁 等）的平面布置、代号、编号、尺寸及结构标高图样。
比例：1：50。
剖切位置：用剖切在层间楼梯平台上方的一个水平剖面 图来表示 。
Polytechnic Normal University
3、 楼层结构平面图的识读 （1）空心板代号
目前各地区的标注方法均有不同，本图所用为湖北地区的 标注法，其内容说明如下：
空心板代号意义
TianHe College of Guangdong Polytechnic Normal University
楼梯结构详图：表达楼梯结构部分的布置、形状、大小、 材料、构造及其相互关系的图样。
绘制：一般楼梯的建筑详图和结构详图是分开绘制的， 但比较简单的楼梯有时可合并绘制，列在建筑施工图或结构 施工图中。
结构形式：通常采用现浇或预制，或部分现浇部分预制 相结合的楼梯。
楼梯结构详图包括: ➢楼梯结构平面图 ➢楼梯剖视图 ➢配筋图
数量：多层房屋应画出底层结构平面图、中间层结构平 面图和顶层结构平面图 。
轴线编号应和建筑施工图一致 。 剖切符号一般只在底层楼梯结构平面图中表示。 图线：钢筋混凝土楼梯的不可见轮廓线用细虚线表示
可见轮廓线画细实线。剖到的砖墙轮廓线用中实线 。
底层楼梯结构平面图
TianHe College of Guangdong Polytechnic Normal University
置，说明各构件在房屋中的位置，以及它们之间的构造关系， 是现场安装或制作构件的施工依据。
TianHe College of Guangdong Polytechnic Normal University
TianHe College of Guangdong Polytechnic Normal University
中间层楼梯结构平面图
TianHe College of Guangdong Polytechnic Normal University
ቤተ መጻሕፍቲ ባይዱ
顶层楼梯结构平面图
TianHe College of Guangdong Polytechnic Normal University
2、楼梯结构剖视图
TianHe College of Guangdong Polytechnic Normal University
楚时，则需另绘其平面布置图。
TianHe College of Guangdong
Polytechnic Normal University
2、楼层结构平面图的表示方法
• 楼层、屋顶结构平面图的比例同建筑平面图，一般采用 1∶100或1∶200的比例绘制。
• 楼层、屋顶结构平面图中一般用中实线表示剖切到或可见 的构件轮廓线，图中虚线表示不可见构件的轮廓线。
板长代号 长板度的(标m志m) 板宽代号 宽板度的(标m志m) 荷载代等号级
荷载充许 设计值
24
2400
5
500
27
2700
6
600
1 4.0kN/m2
7.0kN/m2
30
3000
7
700
2
…
…
10.0kN/
9
900
3
m2
42
4200
12
1200
二、楼梯结构施工图
TianHe College of Guangdong Polytechnic Normal University
TianHe College of Guangdong Polytechnic Normal University
TianHe College of Guangdong Polytechnic Normal University
小结: 一、楼层结构平面图 1、楼层结构平面图的形成 2、楼层结构平面图的表示方法 3、 楼层结构平面图的识读 二、楼梯结构施工图 1、楼梯结构平面图 2、楼梯结构剖视图 3、楼梯配筋图
• 当铺设预制楼板时，可用细实线分块画出板的铺设方向。 • 当现浇板配筋简单时，直接在结构平面图中表明钢筋的弯曲
及配置情况，注明编号、规格、直径、间距。当配筋复杂或 不便表示时，用对角线表示现浇板的范围 。
• 梁一般用单点粗点画线表示其中心位置，并注明梁的代号。 • 圈梁、门窗过梁等应编号注出，若结构平面图中不能表达清
是垂直剖切在楼梯段上所得到的剖视图。 表示楼梯的承重构件的竖向布置、构造和连接情况，楼梯段、 楼梯梁的形状和配筋（当平台板和接板为现浇板时的配筋）大小 尺寸及各构件标高的图样。剖切到楼梯板、楼梯梁和未剖切到可 见的楼梯板的形状和联系情况，也表示了剖切到楼梯平台的现浇 板、预制板、过梁，以及未剖切到可见的楼梯梁。 此外，还画出了楼梯口的地面线、板(多孔板)的断面，以及楼梯 下面的楼梯基础。 标注：出楼层高度和楼梯平台的高度。这些高度均不包括面 层厚度，可用楼梯梁顶面的结构标高标注。
作业: 习题集73~74
TianHe College of Guangdong Polytechnic Normal University
TianHe College of Guangdong Polytechnic Normal University
TianHe College of Guangdong Polytechnic Normal University
楼层结构平面图与楼梯结构施工图
一、楼层结构平面图
1、楼层结构平面图的形成 楼层结构平面图是假想用一个水平的剖切平面沿楼板面将
房屋剖开后所作的楼层水平投影。 它是用来表示每层的梁、板、柱、墙等承重构件的平面布
• 楼层结构平面图的尺寸，一般只注开间、进深、总尺寸及 个别地方容易弄错的尺寸。定位轴线的画法、尺寸及编号 应与建筑平面图一致。
TianHe College of Guangdong Polytechnic Normal University
