入侵报警系统图1. 系统概述入侵报警系统是一种用于监测和报警的安全系统，广泛应用于家庭、商业和公共场所等地方。
其主要功能是通过监测设备感知潜在的入侵行为，并根据预设的安全规则触发报警机制，以保护人员和财产的安全。
2. 系统结构入侵报警系统主要由以下几个组件构成：2.1 感知设备感知设备是入侵报警系统的核心组件之一，用于监测和感知潜在的入侵行为。
常见的感知设备包括红外线传感器、光电传感器、磁性传感器等。
这些设备将通过各种传感器收集目标区域的数据，用于后续的分析和判断。
2.2 控制主机控制主机是入侵报警系统的核心控制中心，负责对感知设备的数据进行处理和分析，并根据预设的安全规则判断是否触发报警。
控制主机通常具备数据处理、通信接口、报警输出等功能，可以与其他外部设备进行交互。
2.3 报警设备报警设备是入侵报警系统中的输出设备，用于在报警触发时发出相应的报警信号。
常见的报警设备包括声音报警器、闪光灯、短信报警等。
报警设备的选择和布置要根据实际情况进行合理的规划，以确保报警信号能够有效地传达给相关人员。
2.4 监控中心监控中心是入侵报警系统的管理和监控中心，通常由安全人员进行管理和操作。
监控中心通过与控制主机和报警设备的通信接口，实时监控系统的状态，并在报警触发时做出相应的处理和响应。
3. 系统工作流程入侵报警系统的工作流程如下：1.感知设备感知目标区域的状态和行为，并将相关数据传输给控制主机。
2.控制主机接收到感知设备的数据后，先进行数据处理和分析，根据预设的安全规则判断是否触发报警。
3.若触发报警，控制主机将触发的报警信号传输给报警设备。
4.报警设备根据接收到的报警信号发出相应的报警响声或闪光信号。
5.同时，报警设备还会将报警信息传输给监控中心。
6.监控中心通过与控制主机和报警设备的通信接口，实时监控系统的状态和报警信息。
7.在收到报警信息后，监控中心将根据情况做出相应的处理和响应，如通知安保人员、联系相关单位等。
入侵报警控制系统
入侵报警控制器的要求： 入侵报警控制器的要求：
入侵报警控制器在接到报警电信号时应能及时发出声 光报警并指示入侵发生的地点、时间。 光报警并指示入侵发生的地点、时间。声光报警信号应能 保持到手动复位，复位后，如果再有入侵报警信号输入时， 保持到手动复位，复位后，如果再有入侵报警信号输入时， 应能重新发出声光报警信号。 应能重新发出声光报警信号。 入侵报警控制器在接到系统故障电信号时应能及时发 出与报警电信号不同的声光信号。 出与报警电信号不同的声光信号。 入侵报警控制器应有防破坏功能， 入侵报警控制器应有防破坏功能，当连接入侵探测器 和控制器的传输线发生断路、 和控制器的传输线发生断路、短路或并接其他负载时应能 发出显示系统故障的声、光报警信号。 发出显示系统故障的声、光报警信号。报警信号应能保持 到引起报警的原因排除后，才能实现复位； 到引起报警的原因排除后，才能实现复位；而在该报警信 号存在期间，如有其他人侵信号输入， 号存在期间，如有其他人侵信号输入，仍能发出相应的报 警信号。 警信号。 入侵报警控制器能对控制的系统进行自检， 入侵报警控制器能对控制的系统进行自检，检查系统 各个部分的工作状态是否处于正常工作状态。 各个部分的工作状态是否处于正常工作状态。
（5）感应灵敏度：指探测器被触发报警时探测距离的 ）感应灵敏度： 远近和反应速度的快慢。 远近和反应速度的快慢。 2、探测器分类 、 （1）按传感器的种类分，即按可探测的物理量分类： ）按传感器的种类分，即按可探测的物理量分类： 磁控开关探测器、振动探测器、声音探测器、 磁控开关探测器、振动探测器、声音探测器、超 声波探测器、电场探测器、微波探测器、红外探测器、 声波探测器、电场探测器、微波探测器、红外探测器、 激光探测器、视频运动探测器等。 激光探测器、视频运动探测器等。 双技术（双鉴、复合）探测器。。。 双技术（双鉴、复合）探测器。。。
2 入侵报警系统
2.1 入侵报警系统概述 2.2 入侵探测器分类 2.3 常用入侵探测器工作原理和特点 2.4 入侵探测器主要技术性能指标
江西警察学院
2.1 入侵报警系统概述
入侵报警系统是利用传感技术、电子技术、通信技 术、控制技术、计算机技术以及现代光学技术相结合的 综合性应用技术，探测并指示非法进入或试图非法进入 设防区域的行为、处理报警信息、发出报警信息的电子 系统或网络。
入，若干、报警及录音录像输出。区域报警控制器具有小
型报警控制器的所有功能，结构原理也相似，只是输出端
口更多，通讯功ቤተ መጻሕፍቲ ባይዱ更强。一般应用于高层写字楼、高级住
宅小区、大型仓库、货场等。
江西警察学院
2.1 入侵报警系统概述
3.集中报警控制器 集中报警控制器一般用于报警网络的控制主机， 通常由它将多个区域报警控制器通过联网接口连接起 来，组成适合于大型单位、大型社区或中小城市的报 警网络。集中入侵报警控制器可以直接切换出任何一 个区域报警控制器送来的声音和图像信息，并在必要 时可以记录下来。
江西警察学院
2.2 入侵探测器分类
三、按探测电信号传输信道分 (一)有线探测器 (二)无线探测器
四、按警戒范围分 (一)点型探测器 (二)线型探测器 (三)面型探测器 (四)空间型探测器
江西警察学院
2.1 入侵报警系统概述
(一)报警控制器的功能
1.向前端报警探测器提供电源；
2.接收、分析和处理探测器送出的报警电信号；
3.入侵报警功能；
4.布防和撤防功能；
5.报警联动功能；
6.防破坏与故障(线路故障)报警功能；
7.自检按保护功能；
8.报警复核功能；
9.联网功能；
第8章 入侵防范系统
8.2 入侵探测器
8.2.3 直线型入侵探测器 8.2.3.1 红外入侵探测器 红外入侵探测器分为被动红外探测器和主动红外 探测器两种形式。 1)被动红外探测器 被动红外探测器本身不发射能量，它是依靠接受 安全防范现场的能量变化来进行探测工作的。 实际应用的被动红外监测器，多数做成把几个红 外接收单元集成在一个监测器中，称为多元被动红外 监测器。
图8-8 振动传感电缆型入侵探测器示意图
8.2 入侵探测器
8.2.4 面型入侵探测器 8.2.4.4 电子围栏式入侵探测器 电子围栏如果使用在市区或来往人群多的场合时， 安装前应事先征得当地公安等部门的同意。
图8-9 电子围栏式入侵探测器
8.2 入侵探测器
8.2.5 空间入侵探测器 8.2.5.1 声入侵探测器 声入侵探测器是常用的空间防范探测器。
8.1 概
述
8.1.3 控制器 报警信号处理器：对信道中传来的探测电信号进 行处理，判断出探测电信号中“有”或“无”情况， 并输出相应的判断信号。 报警装置：若探测电信号中含有入侵信号时，则 信号处理器发出告警信号，报警装置发出声光报警。 若探测电信号中无入侵信号，则信号处理器送出“无 情况”的信号，报警器不发出声光报警信号。 智能型控制器：能判断系统出现的故障，如系统 短路、开路、探测器故障等并能及时报告故障性质、 位置等。
8.2 入侵探测器
8.2.1 入侵探测器的分类概述
4)按报警信号传输方式分类 分为有线型和无线型。 探测器在检测到非法入侵者后，以导线或无线电 两种方式将报警信号传输给报警控制主机。
有线型与无线型的选取由报警系统或应用环境决
定。 所有无线探测器无任何外接连线，内置电池均可 正常连续上作2～4年。
8.2 入侵探测器

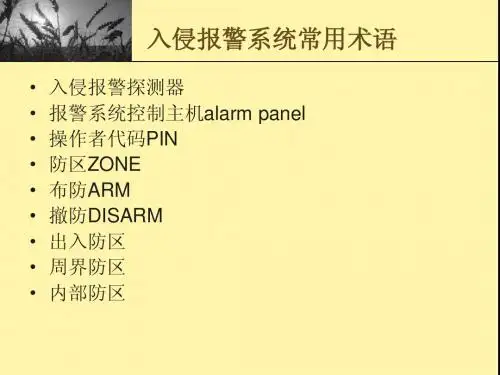

入侵报警系统的概念和功能
入侵报警系统的概念和功能
入侵报警系统是指当非法侵入防范区域时，引起报警的装置。
它是用来发出出现危险情况信号的。
入侵报警系统就是用探测器对建筑物内外重要地点和区域进行布防。
它可以及时探测非法入侵，并且在探测到有非法入侵时，及时向有关人员报警。
譬如门磁开关、玻璃破碎报警器等可有效探测外来的入侵，红外探测器可感知人员在楼内的活动等。
一旦发生入侵行为，能及时记录入侵的时间、地点，同时通过报警设备发出报警信号。
第一代入侵报警器是开关式报警器，它防止破门而入的盗窃行为，这种报警器安装在门窗上。
第二代入侵报警器是安装在室内的玻璃破碎报警器和振动式报警器。
第三代入侵报警器是空间移动报警器（例如超声波、微波、被动红外报警器等），这类报警器的特点是：只要所警戒的空间有人移动就会引起报警。
这些入侵报警系统在报警探测器方面有了较快的发展。
防入侵报警系统负责为建筑物内外各个点、线、面和区域提供巡查报警服务，它通常由报警探测器、报警系统控制主机（简称报警主机）、报警输出执行设备以及传输线缆等部分组成，如图1所示。
图1入侵报警系统组成。

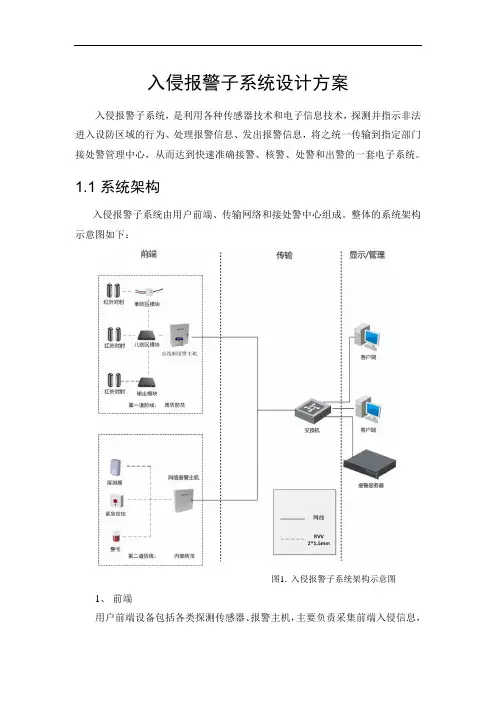

入侵报警子系统设计方案
利用已有的网络，通过有线IP方式直接发送数据信息至中心，双向通信支持中心对主机的回控操作，设备状态和防区状态实时显示，心跳侦测设备实时显示在线状态情况（在使用该类方式时，应该预留报警上报带宽）。
3、GPRS上报方式
当处于电话和IP网络都不能覆盖的场景下，或者GPRS作为冗余备份上报方式的情况下：前提是手机信号可以覆盖，无线GPRS网络数据的方式则可以解决这类警情上报的需求。利用主机上安装手机卡，通过无线天线发送GPRS网络数据包信息。双向通信支持中心对主机的回控操作和查询设备防区状态。接警平台和设备间心跳实时侦测设备在线情况。通常该方式应用于公网环境，一般为保安公司或者110接处警中心传输警情。当使用APN专网是可以应用于银行内监控中心接警。
智能建筑顶部
主要防范来自建筑顶部（如单元楼层）入侵的人员，按功能强弱可选择激光探测器或者双鉴探测器来防范。
电梯
主要用于被困人员的紧急求救，一般配置紧急按钮。
智能建筑低层
主要防范建筑低层（如一二层门窗、阳台）的室外人员入侵，一般配置幕帘探测器和玻璃破碎探测器。
室内通道
主要防范室内通道等固定环境的人员入侵，可配置吸顶式三鉴探测器或双鉴探测器。同时，在通道汇聚点需配置烟感探测器，用以防止火灾等突发情况。
一.5
1、接处警功能
接处警台可以按每个单元组为一机多屏结构设计。其中接处警管理界面，实时图像界面或其它办公所需要，报警后视频弹出界面都可单独显示。接处警系统页面上集成了接警、处警信息界面。接处警应用软件提供了直观、方便、快捷、友好的人机交互界面，既能显示当前报警信息资料、处警预案，又能显示最近数十条既往报警条目，并对报警受理状态加以明显标识分为预处理、处理中、处理完毕，接警员根据标识处理。在接处警界面上，接警员还能方便地进行报警信息查询、统计、编辑、修改、打印等操作；软件亦能自动计算处警反应时间。
入侵报警系统
入侵报警系统
入侵报警系统工程设计举例
入侵报警系统工程设计举例
微波/红外双鉴探测器的技术参数
• 探测范围：11 x 11 m • 电源要求：25 mA/12 VDC，7.5～16 VDC • 灵敏度：探测范围内正常步速2～4步 • 微波频率：24.125 GHz • 防拆： NC 50 mA，24 VDC • 报警继电器：A型继电器，500mA，30 VDC • 工作温度：-10℃～55℃，5％～95％相对湿度无冷凝 • 抗辐射干扰：30 v/m，100MHz～1000MHz
入侵报警系统
总线制
控制器
2 44 2
2 44 2
2 44 2
入侵报警系统
2 2 44 2
入侵报警系统设计要点
总线制
四总线连接方式。P线给出探测器的电源、地址编码信号；
T为自检信号线，以判断探测部位或传输线是否有故障；S
线为信号线，S线上的信号对探测部位而言是分时的；G线
为公共地线。
入侵报警系统
入侵报警系统设计要点
入侵报警系统
入侵报警系统设计要点
（1）分线制（有线方式）
