第8章 可编程逻辑器件一、选择题1．（多选）关于PROM和PAL的结构，以下叙述正确的是（）。
A.PROM的与阵列固定，不可编程B.PROM与阵列、或阵列均不可编程C.PAL与阵列、或阵列均可编程D.PAL的与阵列可编程【答案】AD【解析】PROM由存储矩阵、地址译码器和输出电路组成。
其中与阵列是固定的，不可编程，初始时所有存储单元中都存入了1，可通过将所需内容自行写入PROM而得到要求的ROM，PROM的内容一经写入以后（改变的是或阵列），不能修改。
PAL器件由可编程的与逻辑阵列、固定的或逻辑阵列和输出电路三部分组成。
二、填空题1．与PAL相比，GAL器件有可编程的输出结构，它是通过对______行编程设定其______的工作模式来实现的，而且由于采用了______的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。
【答案】机构控制字；输出逻辑宏单元；E2CMOS2．PAL是______可编程，EPROM是______可编程。
【答案】与阵列；或阵列3．GAL 是______可编程，GAL 中的OLMC 称______【答案】与阵列；输出逻辑宏单元4．在图8-1所示的可编程阵列逻辑（PAL ）电路中，Y 1＝______，Y 3＝______。
图8-1【答案】；123234134124I I I I I I I I I I I I +++12I I ⊕【解析】×表示连通，在一条线上的×表示与，然后通过或门连接在一起。
三、简答题1．如图8-2所示为PAL16L8的一部分电路，试分析该电路，写出电路在X 控制下的函数F 对应于输入A 、B 、C 的逻辑表达式。
图8-2答：当X＝0时，F所在三态门选通；X＝1时，三态门关闭。
故该电路的逻辑关系式为：。
2．下面图8-3所示的3个卡诺图代表3个4变量逻辑的逻辑函数。
（1）用PROM实现，画出码点矩阵图；（2）用PLA实现，画出码点矩阵图。
数字电子技术第8章可编程逻辑器件
前面介绍的FPLA的电路结构不含触发器，因此这 种FPLA只能用于设计组合逻辑电路，故称为组合型 FPLA。
为便于设计时序逻辑电路，在有些FPLA芯片内部 增加了若干触发器组成的寄存器。这种内部含有寄 存器的FPLA称为时序逻辑型FPLA，也称做可编程 逻辑时序器PLS（Programmable Logic Sequeneer）。
Q0n+1=Q3 Q2 Q1+Q3 Q2 Q1+Q3 Q2 Q1+ Q3 Q2 Q1
从上式即可写出每个触发器的驱动方程，即D端 的逻辑函数式。同时，考虑到要求具有置零功能， 故应在驱动方程中加入一项R。当置零输入信号 R=1时，在时钟信号到达后所有触发器置1，反相后 的输出得到Y3 Y2 Y1 Y0=0000。于是得到驱动方程为
图8.3.9 产生16种算术、逻辑运算的编程情况
(8-22)
十进 8.3.3PAL的应用举例
制数
二 进制 数
Y0 Y1 Y2
例8.3.1 用PAL器件设计一个数值判别电路.要求判断4位 D C B A 二进制数DCBA的大小属于0~5、6~10、11~15三个区间的 0 0 0 0 0 1 0 0 哪一个之内。 1 0 0 0 1 1 0 0
FPLA由可编程的与逻辑阵列和可编程的或逻 辑阵列以及输出缓冲器组成，如图所示。
(8-8)
PLA结构 逻辑功能可 变化的硬件 结构。
可编程
将FPLA和ROM 比较可发现，它们 的电路结构极为相 似，都是由一个与 逻辑阵列、一个或 逻辑阵列和输出缓 冲器组成。两者所 不同的是，FPLA的 与阵列可编程，而 ROM的与阵列（译 码器）是固定的。
第八章 可编程逻辑器件（PLD）
《数字电子技术基础》课后习题答案
《数字电路与逻辑设计》作业教材：《数字电子技术基础》（高等教育出版社，第2版，2012年第7次印刷）第一章：自测题：一、1、小规模集成电路，中规模集成电路，大规模集成电路，超大规模集成电路5、各位权系数之和，1799、01100101，01100101，01100110；11100101，10011010，10011011二、1、×8、√10、×三、1、A4、B练习题：、解：(1) 十六进制转二进制： 4 5 C0100 0101 1100二进制转八进制：010 001 011 1002 13 4十六进制转十进制：(45C)16=4*162+5*161+12*160=(1116)10(2) 十六进制转二进制： 6 D E . C 80110 1101 1110 . 1100 1000 二进制转八进制：011 011 011 110 . 110 010 0003 3 3 6 . 6 2十六进制转十进制：()16=6*162+13*161+14*160+13*16-1+8*16-2=()10所以：()16=()2=()8=()10(3) 十六进制转二进制：8 F E . F D1000 1111 1110. 1111 1101二进制转八进制：100 011 111 110 . 111 111 0104 3 7 6 . 7 7 2十六进制转十进制：(8FE.FD)16=8*162+15*161+14*160+15*16-1+13*16-2=(2302.98828125)10 (4) 十六进制转二进制：7 9 E . F D0111 1001 1110 . 1111 1101二进制转八进制：011 110 011 110 . 111 111 0103 6 3 6 . 7 7 2十六进制转十进制：(79E.FD)16=7*162+9*161+14*160+15*16-1+13*16-2=(1950. 98828125)10 所以：()16.11111101)2=(363)8=(1950.98828125)10、解：(74)10 =(0111 0100)8421BCD=(1010 0111)余3BCD(45.36)10 =(0100 0101.0011 0110)8421BCD=(0111 1000.0110 1001 )余3BCD(136.45)10 =(0001 0011 0110.0100 0101)8421BCD=(0100 0110 1001.0111 1000 )余3BCD (374.51)10 =(0011 0111 0100.0101 0001)8421BCD=(0110 1010 0111.1000 0100)余3BCD、解（1）(+35)=(0 100011)原= (0 100011)补（2）(+56 )=(0 111000)原= (0 111000)补（3）(-26)=(1 11010)原= (1 11101)补（4）(-67)=(1 1000011)原= (1 1000110)补第二章：自测题：一、1、与运算、或运算、非运算3、代入规则、反演规则、对偶规则二、2、×4、×三、1、B3、D5、C练习题：2.2：（4）解：（8）解：2.3：（2）证明：左边=右式所以等式成立（4）证明：左边=右边=左边=右边，所以等式成立（1）（3）2.6：（1）2.7：（1）卡诺图如下：BCA00 01 11 100 1 11 1 1 1所以，2.8：（2）画卡诺图如下：BC A 0001 11 100 1 1 0 11 1 1 1 12.9：如下：CDAB00 01 11 1000 1 1 1 101 1 111 ×××10 1 ××2.10：（3）解：化简最小项式：最大项式：2.13：（3）技能题：2.16 解：设三种不同火灾探测器分别为A、B、C，有信号时值为1，无信号时为0，根据题意，画卡诺图如下：BC00 01 11 10A0 0 0 1 01 0 1 1 1第三章：自测题：一、1、饱和，截止7、接高电平，和有用输入端并接，悬空；二、1、√8、√；三、1、A4、D练习题：、解：(a)Ω，开门电阻3kΩ，R>R on，相当于接入高电平1，所以(e) 因为接地电阻510ΩkΩ，R<R off，相当于接入高电平0，所以、、解：(a)(c)(f)、解： (a)、解：输出高电平时，带负载的个数2020400===IH OH OH I I N G 可带20个同类反相器输出低电平时，带负载的个数78.1745.08===IL OL OL I I NG反相器可带17个同类反相器EN=1时，EN=0时，根据题意，设A为具有否决权的股东，其余两位股东为B、C，画卡诺图如下，BC00 01 11 10A0 0 0 0 01 0 1 1 1则表达结果Y的表达式为：逻辑电路如下：技能题：：解：根据题意，A、B、C、D变量的卡诺图如下：CD00 01 11 10AB00 0 0 0 001 0 0 0 0 11 0 1 1 1 10 0 0 0 0电路图如下：第四章：自测题：一、2、输入信号，优先级别最高的输入信号7、用以比较两组二进制数的大小或相等的电路，A>B 二、 3、√ 4、√ 三、 5、A 7、C练习题：4.1；解：(a)，所以电路为与门。
数字电子技术基础习题册答案

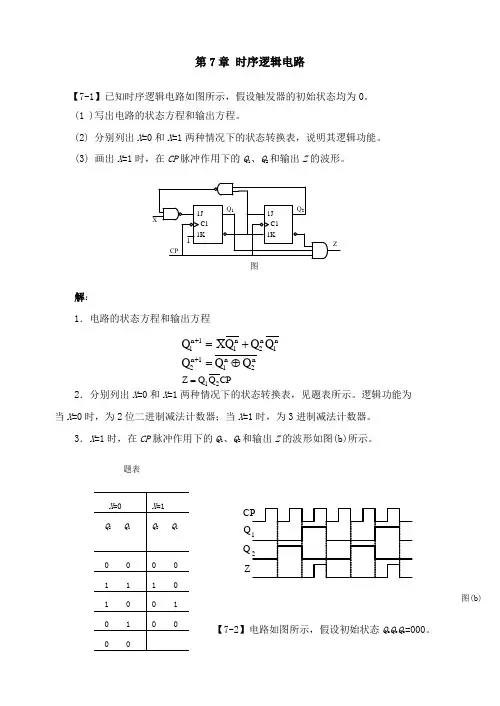

第7章 时序逻辑电路【7-1】已知时序逻辑电路如图所示，假设触发器的初始状态均为0。
(1 )写出电路的状态方程和输出方程。
(2) 分别列出X =0和X =1两种情况下的状态转换表，说明其逻辑功能。
(3) 画出X =1时，在CP 脉冲作用下的Q 1、Q 2和输出Z 的波形。
1J 1KC11J 1KC1Q 1Q 2CPXZ1图解：1．电路的状态方程和输出方程n 1n2n 11n 1Q Q Q X Q +=+n 2n 11n 2Q Q Q ⊕=+ CP Q Q Z 21=2．分别列出X =0和X =1两种情况下的状态转换表，见题表所示。
逻辑功能为 当X =0时，为2位二进制减法计数器；当X =1时，为3进制减法计数器。
3．X =1时，在CP 脉冲作用下的Q 1、Q 2和输出Z 的波形如图(b)所示。
题表Q Q Z图(b)【7-2】电路如图所示，假设初始状态Q a Q b Q c =000。
(1) 写出驱动方程、列出状态转换表、画出完整的状态转换图。
(2) 试分析该电路构成的是几进制的计数器。
Q c图解：1．写出驱动方程1a a ==K J ncn a b b Q Q K J ⋅== n b n a c Q Q J = n a c Q K = 2．写出状态方程n a 1n a Q Q =+ n a n a n a n a n c n a 1n b Q Q Q QQ Q Q +=+ nc n a n c n b n a 1n b Q Q Q Q Q Q +=+3．列出状态转换表见题表，状态转换图如图(b)所示。
图7.2(b)表7.2状态转换表CP na nbc Q Q Q 0 0 0 0 1 0 0 1 2 0 1 0 3 0 1 1 4 1 0 0 5 1 0 16 0 0 0n4．由FF a 、FF b 和FF c 构成的是六进制的计数器。
【7-3】在二进制异步计数器中，请将正确的进位端或借位端（Q 或Q ）填入下表解：题表7-3下降沿触发 由 Q 端引出进位 由Q 端引出借位触发方式 加法计数器 减法计数器上升沿触发 由Q 端引出进位 由Q 端引出借位【7-4】电路如图(a)所示，假设初始状态Q 2Q 1Q 0=000。
阎石《数字电子技术基础》(第5版)(课后习题 可编程逻辑器件)【圣才出品】
第8章 可编程逻辑器件8.1试分析图8-1的与-或逻辑阵列，写出Y 1、Y 2、Y 3与A 、B 、C 、D 之间的逻辑函数式。
图8-1解：Y 1、Y 2、Y 3与A 、B 、C 、D 之间的逻辑函数式分别为：Y 1＝A'＋B ＋C ＋D'Y 2＝AB ＋A'B'＋CD'＋C'DY 3＝ABCD ＋A'B'C'D'8.2试分析图8-2的与-或逻辑阵列，写出Y 1、Y 2与A 、B 、C 、D 之间的逻辑关系式。
图8-2解：Y1、Y2与A、B、C、D之间的逻辑关系式分别为：Y1＝（AB'＋A'B＋CD）'当AB＝1时，Y2＝（CD'＋C'D）'，否则Y2呈现高阻态。
8.3 试分析图8-3中由PAL16L8构成的逻辑电路，写出Y1、Y2、Y3与A、B、C、D、E之间的逻辑关系式。
图8-3解：Y1、Y2、Y3与A、B、C、D、E之间的逻辑关系式分别为：Y1＝（A'B'＋A'C'＋A'D'＋A'E'＋B'C'＋B'D'＋B'E'＋C'D'＋C'E'＋D'E'）'Y2＝ABCD＋ACDE＋ABCE＋ABDE＋BCDEY 3＝ABCDE8.4 用PAL16L8产生如下一组组合逻辑函数。
画出与-或逻辑阵列编程后的电路图。
PAL16L8的电路图见图8-3。
解：先将组合逻辑函数化为与-或-非形式。
得到用PAL16L8的实现如图8-4所示。
图8-48.5 试分析图8-5给出的用PAL16R4构成的时序逻辑电路，写出电路的驱动方程、状态方程、输出方程，画出电路的状态转换图。
工作时，11脚接低电平。
图8-5解：若11脚接低电平，电路正常工作。
数字电子技术(王连英)5-9章 (4)
第8章 半导体存储器 图8.2.3 16×4位RAM
第8章 半导体存储器
8.2.2 SRAM与DRAM 1． SRAM 静态存储单元是在静态触发器的基础上附加门控管而构成
的。 它是靠触发器的自保持功能来存储数据的。 SRAM的优点是： 工作稳定、 工作速度快， 使用方便，
不需要附加再生电路； 缺点是： 功耗较大， 集成度较低， 成本较高。 SRAM一般用在小容量存储系统中。
第8章 半导体存储器 图8.2.2 双译码器RAM的结构框图
第8章 半导体存储器
图8.2.3所示的是一个16×4位的RAM。 当CS＝0时， RAM芯片被选中， 处于工作状态。 设 A3A2A1A0＝0011， 行地址译码线X3有效， 列地址译码器Y0有效， 即共同选中了单元［3， 0］。 若R/W＝1， 执行读操作， 将 存储单元［3， 0］中的数据送到I/O数据总线上。 若R/W＝0， 执行写操作， 将I/O数据总线上的数据写入存储单元［3， 0］ 中。 当CS＝1时， 片选无效， 不能对RAM进行读/写操作， 所 有I/O端均为高阻状态。
第8章 半导体存储器
2． DRAM 动态存储单元是利用MOS管栅极电容可以存储电荷的原理 制成的， 其结构比较简单。 DRAM的优点是： 集成度高、 成本低、 功耗低； 缺点是： 由于MOS管栅极电容上的电荷会因漏电而释放， 即使在电源正 常接通情况下， 也会发生信息丢失， 因此在使用DRAM时必须 附加再生电路， 不断地刷新电容器上的电荷， 给使用带来麻 烦。 DRAM一般用于大容量存储系统中。
第8章 半导体存储器 4. 电擦除可改写ROM（E2PROM E2PROM是一种可在线电擦除和编程的只读存储器， 其存 储单元采用了浮栅隧道氧化层MOS管。 它既有RAM在线可读可 改写的特点， 又具有非易失性存储器ROM在掉电后仍然能保持 所存数据的优点。 写入的数据在常温下至少可以保存10年， 擦除/写入次数为1万次～10万次， 而且既可整片擦除， 也可 按字节擦除。 相比EPROM， 其擦除、 写入速度更快， 操作 更加简单方便。
《数字电子技术》详细目录
《数字电子技术》目录第1章数制与编码1.1 数字电路基础知识1.1.1 模拟信号与数字信号1.1.2 数字电路的特点1.2 数制1.2.1 十进制数1.2.2 二进制数1.2.3 八进制数1.2.4 十六进制数1.3 数制转换1.3.1 二进制数与八进制数的相互转换1.3.2 二进制数与十六进制数的相互转换1.3.3 十进制数与任意进制数的相互转换1.4 二进制编码1.4.1 加权二进制码1.4.2 不加权的二进制码1.4.3 字母数字码1.4.4 补码1.5带符号二进制数的加减运算1.5.1 加法运算1.5.2 减法运算第2章逻辑门2.1 基本逻辑门2.1.1 与门2.1.2 或门2.1.3 非门2.2 复合逻辑门2.2.1 与非门2.2.2 或非门2.2.3 异或门2.2.4 同或门2.3 其它逻辑门2.3.1 集电极开路逻辑门2.3.2 集电极开路逻辑门的应用2.3.3 三态逻辑门2.4 集成电路逻辑门2.4.1 概述2.4.2 TTL集成电路逻辑门2.4.3 CMOS集成电路逻辑门2.4.4 集成逻辑门的性能参数2.4.5 TTL与CMOS集成电路的接口*第3章逻辑代数基础3.1 概述3.1.1 逻辑函数的基本概念3.1.2 逻辑函数的表示方法3.2 逻辑代数的运算规则3.2.1 逻辑代数的基本定律3.2.2 逻辑代数的基本公式3.2.3 摩根定理3.2.4 逻辑代数的规则3.3 逻辑函数的代数化简法3.3.1 并项化简法3.3.2 吸收化简法3.3.3 配项化简法3.3.4 消去冗余项法3.4 逻辑函数的标准形式3.4.1 最小项与最大项3.4.2 标准与或表达式3.4.3 标准或与表达式3.4.4 两种标准形式的相互转换3.4.5 逻辑函数表达式与真值表的相互转换3.5 逻辑函数的卡诺图化简法3.5.1 卡诺图3.5.2 与或表达式的卡诺图表示3.5.3 与或表达式的卡诺图化简3.5.4 或与表达式的卡诺图化简3.5.5 含无关项逻辑函数的卡诺图化简3.5.6 多输出逻辑函数的化简*第4章组合逻辑电路4.1 组合逻辑电路的分析4.1.1 组合逻辑电路的定义4.1.2 组合逻辑电路的分析步骤4.1.3 组合逻辑电路的分析举例4.2 组合逻辑电路的设计4.2.1 组合逻辑电路的一般设计步骤4.2.2 组合逻辑电路的设计举例4.3 编码器4.3.1 编码器的概念4.3.2 二进制编码器4.3.3 二－十进制编码器4.3.4 编码器应用举例4.4 译码器4.4.1 译码器的概念4.4.2 二进制译码器4.4.3 二－十进制译码器4.4.4 用译码器实现逻辑函数4.4.5 显示译码器4.4.6 译码器应用举例4.5 数据选择器与数据分配器4.5.1 数据选择器4.5.2 用数据选择器实现逻辑函数4.5.3 数据分配器4.5.4 数据选择器应用举例4.6 加法器4.6.1 半加器4.6.2 全加器4.6.3 多位加法器4.6.4 加法器应用举例4.6.5 加法器构成减法运算电路*4.7 比较器4.7.1 1位数值比较器4.7.2 集成数值比较器4.7.3 集成数值比较器应用举例4.8 码组转换电路4.8.1 BCD码之间的相互转换4.8.2 BCD码与二进制码之间的相互转换4.8.3 格雷码与二进制码之间的相互转换4.9 组合逻辑电路的竞争与冒险4.9.1 冒险现象的识别4.9.2 消除冒险现象的方法第5章触发器5.1 RS触发器5.1.1 基本RS触发器5.1.2 钟控RS触发器5.1.3 RS触发器应用举例5.2 D触发器5.2.1 电平触发D触发器5.2.2 边沿D触发器5.3 JK触发器5.3.1 主从JK触发器5.3.2 边沿JK触发器5.4 不同类型触发器的相互转换5.4.1 概述5.4.2 D触发器转换为JK、T和T＇触发器5.4.3 JK触发器转换为D触发器第6章寄存器与计数器6.1 寄存器与移位寄存器6.1.1 寄存器6.1.2 移位寄存器6.1.3移位寄存器应用举例6.2 异步N进制计数器6.2.1 异步n位二进制计数器6.2.2 异步非二进制计数器6.3 同步N进制计数器6.3.1 同步n位二进制计数器6.3.2 同步非二进制计数器6.4 集成计数器6.4.1 集成同步二进制计数器6.4.2 集成同步非二进制计数器6.4.3 集成异步二进制计数器6.4.4 集成异步非二进制计数器6.4.5 集成计数器的扩展6.4.6 集成计数器应用举例第7章时序逻辑电路的分析与设计7.1 概述7.1.1 时序逻辑电路的定义7.1.2 时序逻辑电路的结构7.1.3 时序逻辑电路的分类7.2 时序逻辑电路的分析7.2.1时序逻辑电路的分析步骤7.2.2 同步时序逻辑电路分析举例7.2.3 异步时序逻辑电路分析举例7.3 同步时序逻辑电路的设计7.3.1 同步时序逻辑电路的基本设计步骤7.3.2 同步时序逻辑电路设计举例第8章存储器与可编程器件8.1 存储器概述8.1.1 存储器的分类8.1.2 存储器的相关概念8.1.3 存储器的性能指标8.2 RAM8.2.1 RAM分类与结构8.2.2 SRAM8.2.3 DRAM8.3 ROM8.3.1 ROM分类与结构8.3.2 掩膜ROM8.3.3 可编程ROM8.3.4 可编程ROM的应用8.4 快闪存储器（Flash Memory）8.4.1 快闪存储器的电路结构8.4.2 闪存与其它存储器的比较8.5 存储器的扩展8.5.1 存储器的位扩展法8.5.2 存储器的字扩展法8.6 可编程阵列逻辑8.6.1 PAL的电路结构8.6.2 PAL器件举例8.6.3 PAL器件的应用8.7 通用阵列逻辑8.7.1 GAL的性能特点8.7.2 GAL的电路结构8.7.3 OLMC8.7.4 GAL器件的编程与开发8.8 CPLD、FPGA和在系统编程技术8.8.1 数字可编程器件的发展概况8.8.2数字可编程器件的编程语言8.8.3数字可编程器件的应用实例第9章D/A转换器和A/D转换器9.1 概述9.2 D/A转换器9.2.1 D/A转换器的电路结构9.2.2 二进制权电阻网络D/A转换器9.2.3 倒T型电阻网络D/A转换器9.2.4 D/A转换器的主要技术参数9.2.5 集成D/A转换器及应用举例9.3 A/D转换器9.3.1 A/D转换的一般步骤9.3.2 A/D转换器的种类9.3.3 A/D转换器的主要技术参数9.3.4 集成A/D转换器及应用举例第10章脉冲波形的产生与整形电路10.1 概述10.2 多谐振荡器10.2.1 门电路构成的多谐振荡器10.2.2 采用石英晶体的多谐振荡器10.3 单稳态触发器10.3.1 门电路构成的单稳态触发器10.3.2 集成单稳态触发器10.3.3 单稳态触发器的应用10.4 施密特触发器10.4.1 概述10.4.2 施密特触发器的应用10.5 555定时器及其应用10.5.1 电路组成及工作原理10.5.2 555定时器构成施密特触发器10.5.3 555定时器构成单稳态触发器10.5.4 555定时器构成多谐振荡器第11章数字集成电路简介11.1 TTL门电路11.1.1 TTL与非门电路11.1.2 TTL或非门电路11.1.3 TTL与或非门电路11.1.4 集电极开路门电路与三态门电路11.1.5 肖特基TTL与非门电路11.2 CMOS门电路11.2.1 概述11.2.2 CMOS非门电路11.2.3 CMOS与非门电路11.2.4 CMOS或非门电路11.2.5 CMOS门电路的构成规则11.3 数字集成电路的使用。
数字电子技术第8章存储器与可编程逻辑器件习题及答案
第8章存储器与可编程逻辑器件8.1存储器概述自测练习1．存储器中可以保存的最小数据单位是（）。
（a）位（b）字节（c）字2．指出下列存储器各有多少个基本存储单元？多少存储单元？多少字？字长多少？（a）2K×8位（）（）（）（）（b）256×2位（）（）（）（）（c）1M×4位（）（）（）（）3．ROM是（）存储器。
（a）非易失性（b）易失性（c）读/写（d）以字节组织的4．数据通过（）存储在存储器中。
（a）读操作（b）启动操作（c）写操作（d）寻址操作5．RAM给定地址中存储的数据在（）情况下会丢失。
（a）电源关闭（b）数据从该地址读出（c）在该地址写入数据（d）答案（a）和（c）6．具有256个地址的存储器有（）地址线。
（a）２５６条（b）６条（c）8条（d）16条7．可以存储２５６字节数据的存储容量是（）。
（a）２５６×１位（b）２５６×８位（c）１Ｋ×４位（d）２Ｋ×１位答案：1． a2．（a）2048×8；2048；2048；8（b）512；256；256；2（c）1024×1024×4；1024×1024；1024×1024；43．a4．c5．d6．c7．b8.2随机存取存储器（RAM）自测练习1.动态存储器（DRAM）存储单元是利用（）存储信息的，静态存储器（SRAM）存储单元是利用（）存储信息的。
2.为了不丢失信息，DRAM必须定期进行（）操作。
3.半导体存储器按读、写功能可分成（）和（）两大类。
4.RAM电路通常由（）、（）和（）三部分组成。
5.6116RAM有（）根地址线，（）根数据线，其存储容量为（）位。
答案：1．栅极电容，触发器2．刷新3．只读存储器，读/写存储器4．地址译码，存储矩阵，读/写控制电路5．11，8，2K×8位8.3 只读存储器（ROM）自测练习1．ROM可分为（）、（）、（）和（）几种类型。
数字电子技术知识点
"数字电子技术"知识点第1章 数字逻辑根底1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 之间进展相互转换。
举例1：〔37.25〕10= ( )2= ( )16= ( )8421BCD解：〔37.25〕10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD4．根本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，一样为零；同或运算：一样为1，相异为零；非运算：零变 1， 1变零；要求：熟练应用上述逻辑运算。
5．数字电路逻辑功能的几种表示方法及相互转换。
①真值表〔组合逻辑电路〕或状态转换真值表〔时序逻辑电路〕：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图〔只有时序电路才有〕：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求：掌握这五种〔对组合逻辑电路〕或六种〔对时序逻辑电路〕方法之间的相互转换。
6．逻辑代数运算的根本规则①反演规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有"·〞换成"＋〞，"＋〞换成"·〞，"0〞换成"1〞，"1〞换成"0〞，原变量换成反变量，反变量换成原变量，则所得到的表达式就是函数Y 的反函数Y 〔或称补函数〕。
数字电子技术课后习题答案
ABACBC
BC
A
00 01 11 10
00
1
0
1
11
0
1
0
Y ABC
❖ 3.13某医院有一、二、三、四号病室4间，每室设有 呼叫按钮，同时在护士值班室内对应的装有一号、 二号、三号、四号4个指示灯。
❖ 现要求当一号病室的按钮按下时，无论其它病室的 按钮是否按下，只有一号灯亮。当一号病室的按钮 没有按下而二号病室的按钮按下时，无论三、四号 病室的按钮是否按下，只有二号灯亮。当一、二号 病室的按钮都未按下而三号病室的按钮按下时，无 论四号病室的按钮是否按下，只有三号灯亮。只有 在一、二、三号病室的按钮均未按下四号病室的按 钮时，四号灯才亮。试用优先编码器74148和门电路 设计满足上述控制要求的逻辑电路，给出控制四个 指示灯状态的高、低电平信号。
HP RI/BIN
I0
0/ Z1 0 10 ≥1
I1
1/ Z1 1 11
I2
2/ Z1 2 12 18
YS
I3
3/ Z1 3 13
I4
4/ Z1 4 14
YEX
I5
5/ Z1 5 15
I6
6/ Z1 6 16
I7
7/ Z1 7 17
Y0
V18
Y1
ST
E N
Y2
(b)
74148
(a)引脚图;(b)逻辑符号
A
00 01 11 10
00
0
0
1
11
1
0
1
Y AB BC AC
由于存在AC 项，不存在相切的圈，故无冒险。
❖ 4.1在用或非门组成的基本RS触发器中，已知 输入SD 、RD的波形图如下，试画出输出Q, Q
