江苏省2017年技能大赛装配钳工机械装调技术中职组竞赛例卷

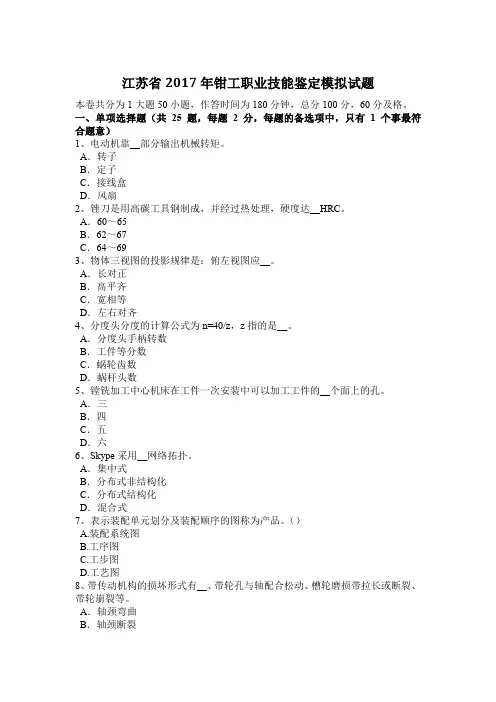

江苏省2017年钳工职业技能鉴定模拟试题
江苏省2017年钳工职业技能鉴定模拟试题本卷共分为1大题50小题，作答时间为180分钟，总分100分，60分及格。
一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、电动机靠__部分输出机械转矩。
A．转子B．定子C．接线盒D．风扇2、锉刀是用高碳工具钢制成，并经过热处理，硬度达__HRC。
A．60～65B．62～67C．64～693、物体三视图的投影规律是：俯左视图应__。
A．长对正B．高平齐C．宽相等D．左右对齐4、分度头分度的计算公式为n=40/z，z指的是__。
A．分度头手柄转数B．工件等分数C．蜗轮齿数D．蜗杆头数5、镗铣加工中心机床在工件一次安装中可以加工工件的__个面上的孔。
A．三B．四C．五D．六6、Skype采用__网络拓扑。
A．集中式B．分布式非结构化C．分布式结构化D．混合式7、表示装配单元划分及装配顺序的图称为产品。
（）A.装配系统图B.工序图C.工步图D.工艺图8、带传动机构的损坏形式有__、带轮孔与轴配合松动、槽轮磨损带拉长或断裂、带轮崩裂等。
A．轴颈弯曲B．轴颈断裂D．轮磨损9、使用三相工频式手电钻要注意手电钻的额定电压应为__。
A．36伏B．280伏C．220伏D．380伏10、钻床夹具是在钻床上用来、扩孔、铰孔的机床夹具。
（）A.攻丝B.钻孔C.研磨D.冲压11、M10—5g6g—S中6g是__。
A．螺纹公差带代号B．螺纹代号C．中径公差带代号D．顶径公差带代号12、用测力扳手使预紧力达到给定值是__。
A．控制扭矩法B．控制螺栓伸长法C．控制螺母扭角法D．控制摩擦力法13、在齿轮传动副中影响传动精度较大的主要因素是周节累积误差，还有齿圈的径向跳动及齿轮在轴上或轴在__中的装配误差。
A．轴承B．箱体C．机构D．齿轮14、读数值为__mm的游标卡尺的读数原理是将尺身上49mm等于游标50格刻线的宽度。
A．0.02B．0.1C．0.05D．0.0115、在研磨中起调和磨料、冷却和润滑作用的是__。
2017年江苏省装配钳工试题
2017年江苏省装配钳工试题本卷共分为1大题50小题，作答时间为180分钟，总分100分，60分及格。
一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、万能角度尺只装直尺时可测量角度为__。
A．0°～50°B．50°～140°C．140°～230°D．230°～320°2、一般情况下__最大。
A．主切削力FzB．切深抗力FyC．进给抗力FxD．反作用力F3、锯削管子前，应划出__于轴线的锯削线。
A．垂直B．平行C．倾斜4、传递功率和__范围大是齿轮传动特点之一。
A．空间B．速度C．精度D．传动比5、电动机靠__部分输出机械转矩。
A．转子B．定子C．接线盒D．风扇6、液压缸在液压系统中代表__。
A．动力部分B．执行部分C．控制部分D．辅助部分7、研磨圆柱外表面工件，应选择__作为磨具。
A．研磨平板B．研磨环C．研磨棒D．可调节式研磨棒8、Z4012钻床表示__。
A．立钻B．摇臂钻C．台钻D．电钻9、显示剂应用精刮时可调稠些，涂层而均匀。
（）A.厚B.稀C.稠D.薄10、校对25～50mm千分尺的零位，应__。
A．使两个测量面合拢B．使用25mm标准样棒C．使用50mm标准样棒D．一般不用校对11、采用由轴、齿轮、蜗轮蜗杆、链、皮带等机械零件直接传递动力的传动形式称__。
A．机械传动B．电器传C．气压传动D．液压传动12、为了补偿热变形对机床精度的影响，常常使机床之后，再进行几何精度检验和工作精度试验或进行切削加工。
（）A.运转两小时B.各级转速都转过C.达到热平衡D.充分冷却13、台虎钳用来夹持__。
A．锉刀B．钻头C．工件D．锯条14、分度头的主要规格是以表示的。
（）A.长度B.高度C.顶尖（主轴）中心线到底面的高度D.夹持工件最大直径15、为提高低碳钢的切削加工性，通常采用__处理。
2017年装配钳工_全国职业院校技能大赛_试题
WORD文档下载可编辑2016年全国职业院校技能大赛中职组“天煌杯”装配钳工技术竞赛试题（一）二〇一六年五月中国•天津注意事项1．本试卷总分为100分，考试时间为4小时。
2．请首先按要求在试卷上填写您的场次、工位号等信息，不要在试卷上乱写乱画。
3．参赛选手如果对试卷内容有疑问，应当先举手示意，等待裁判人员前来处理。
4.选手在竞赛过程中应遵守竞赛规则和安全操作规程，如有违反按照相关规定处理。
5．扰乱赛场秩序，干扰裁判的正常工作扣10分，情节严重者，经执委会批准，由裁判长宣布，取消参赛资格。
6．不准携带移动存储器材，不准携带手机等通讯工具，违者取消竞赛资格。
7．试题中“过程检测与记录”表中所列项目需裁判确认的部分，参赛选手须先举手示意，由裁判签字确认后有效。
8．试车时必须得到裁判的允许后，才能通电试运行；未试运行，试车项不得分。
9．在测量过程中，如裁判发现选手测量方法或选用量具不合理、不正确，可判定该项目未完成并不得分。
10．记录附表中数据用黑色水笔填写，表中数据文字涂改后无效;未经裁判核实的数据都是无效数值，该项目不得分。
11．选手应合理安排装调工作的顺序和时间。
一、计算机绘图1.计算机绘图要求：（1）设置合适的绘图环境，其中尺寸标注及标题栏文字高度为3.5mm；按图1所示尺寸及样式绘制图框、标题栏并标注尺寸;（2）按1：1比例绘制赛场提供的测绘模型;（3）完成相关尺寸标注及技术要求注写;（4）所有须绘制的图形应放在第一要求的图框中，所用时间包含在竞赛时间4个小时之内；（5）绘制图形如图2所示模型；2.图纸保存及上传要求：（1）在D盘里建立以场次、工位号为名称的文件夹（例如第一场01号选手，文件夹名称为1-01）（2）在CAD界面选择打印按钮，在弹出的打印界面里：打印机名称选择DWG To PDF，打印样式表选择monochrome.ctb，选择合适的图纸尺寸、打印范围及图形方向（3）点击打印按钮，以场次、工位号为命名的文件保存在D盘新建的文件夹里;（4）选手点击桌面右下角的“”图标，选择“提交作业”选项；（5）单击提交作业对话框中“目录”选项；（6）在浏览文件夹对话框中左键双击D盘，选中选手建立的准备提交的考试文件夹（⑴项文件），单击“确定”按钮；（7）在提交作业对话框中选择“发送”按钮，在提交的文件夹前出现绿色“√”标志，表示发送成功。
2017江苏省技能大赛省赛理论题库1016版本 23 机电一体化设备组装与调试-1061
[0001-03272203-196ce082][单项选择题][中][基础知识][A]1.（）的作用是使压缩空气干燥，过滤，使气体含有的杂质不会经过气体进入制动系统，从而保持制动系统的灵敏和有效。
A.干燥器B.压力表C.空气过滤器D.油雾器[0002-03272203-723a12af][单项选择题][中][基础知识][D]2.（）是一种特殊的注油装置。
它以压缩空气为动力，将润滑油喷射成雾状并混合于压缩空气中，随压缩空气进入需要润滑的部位，达到润滑气动元件的目的。
A.干燥器B.压力表C.空气过滤器D.油雾器[0003-03272203-9576b98e][单项选择题][中][基础知识][A]3.压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。
一般压力表以（）为基准。
A.大气压力B.绝对压力零位C.两个被测压力之差D.水压[0004-03272203-286c70e1][单项选择题][中][基础知识][A]4.节流阀的主要作用是（）。
A.控制液体流量B.控制电流C.两个被测压力之差D.水压[0005-03272103-45a97544][单项选择题][易][基础知识][B]5.机电一体化技术是以（）技术为核心，强调各种技术的协同和集成的综合性技术。
A.自动化B.电子C.机械D.软件[0006-03272103-40cd1153][单项选择题][易][基础知识][C]6.机电一体化技术是以（）部分为主体，强调各种技术的协同和集成的综合性技术。
A.自动化B.微电子C.机械D.软件[0007-03272303-a8991450][单项选择题][难][基础知识][B]7.在机电一体化产品的开发过程中，总体方案设计完成后应立即进行（）。
A.样机设计(详细设计)B.此方案的评审、评价C.理论分析(数学模2)D.可行性与技术经济分析[0008-03272303-602d2841][单项选择题][难][基础知识][A]8.在机电一体化系统中，机械传动要满足伺服控制的基本要求足（）。
装配钳工技能大赛试题
中国技能大赛—第××届世界技能大赛
××选拔赛暨省第××届数控技能大赛
装配钳工竞赛样题
考前须知
1. 每项工作完成后，必须得到现场裁判确实认，方可进展下一项工作。
2. 在丝杠几何精度检测时、必须是在上母线检测数据与侧母线数据同时满足要求的条件下，才可举手示意，并在分别进展检查确认，否那么视为此两项检测不合格。
3. 现场裁判只记录过程，不评分。
4. 本评分细那么只作为训练参考，具体以竞赛任务书的评分细那么为准。
评分员签字：核分人签字：裁判长签字：____日期：年月日。
2017年上半年江苏省装配钳工试题
2017年上半年江苏省装配钳工试题本卷共分为1大题50小题，作答时间为180分钟，总分100分，60分及格。
一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、各种深孔钻中以__效果好，加工精度和效率都高。
A．枪钻B．DF系统内排屑深孔钻C．喷吸钻D．BTA内排屑深孔钻2、开工前，应穿好工作服，__。
A．光线不好时可以不戴防护眼镜B．女工发辫盘在头顶上可不戴帽子C．短发可不戴帽子D．把袖口扎紧3、一般情况下__最大。
A．主切削力FzB．切深抗力FyC．进给抗力FxD．反作用力F4、标准麻花钻的后角是在__内后刀面与切削平面之间的夹角。
A．基面B．主截面C．柱截面D．副后刀面5、带轮张紧力的调整方法是靠改变两带轮的__或用张紧轮张紧。
A．中心距B．转速C．位置D．平行度6、工件弯曲后__长度不变。
A．外层材料B．中间材料C．中性层材料D．内层材料7、表面粗糙度评定参数中，轮廓算术平均偏差代号是__。
A．RpB．RaC．RyD．Rz8、在接触区域内通过脉冲放电，把齿面凸起的部分先去掉，使接触面积逐渐扩大的方法叫__。
A．加载磨合B．电火花磨合C．研磨D．刮削9、定位支承中，不起定位作用的支承是。
（）A.可调支承B.辅助支承C.自位支承D.支承板10、依靠改变输入电动机的电源相序，致使定子绕组产生的旋转磁场反向，从而使转子受到与原来转动方向相反的转矩而迅速停止的制动叫__。
A．反接制动B．机械制动C．能耗制动D．电磁抢闸制动11、用来加工大型工件和多孔工件的钻床是__。
A．台钻B．立钻C．摇臂钻D．4012型钻床12、Bob carried out immediate treatment and reassured the client that the plague would not ______ because the drainage system had been replaced.A．incurB．recurC．occurD．curb13、Z4012钻床表示__。
(完整版)装配钳工(初、中、高级组)实际操作-钳工高级实操试题0523
技术要求2（24处）
1×24=24
超差无分
19
其
它
安全文明生产
13
每项次视情况扣1- 3分,出现重大事故取消竞赛资格
20
外 观
外观有明显质量缺陷
扣1～3分
评分人
签名
日期
装配钳工（初、中、高级组）实际操作准备清单和要求
序号
名称
规格
精度
ቤተ መጻሕፍቲ ባይዱ数量
备注
1
高度游标卡尺
0--300
刻度值0.02ｍｍ
1把
2
游标卡尺
5
Ra1.6（6处）
1×6=6
每处降级无分
6
技术要求1
1×6=6
每处超差无分
7
凹
件
60±0.02（2处）
4×2=8
每处超差无分
8
40±0.04（4处）
8×4=32
每超差0.01扣0.5分
9
￠10H7（4处）
5×4=20
每处超差无分
10
Ra0.8（4处）
4×4=16
每处降级无分
11
Ra1.6（10处）
定额时间30
定额时间120
定额时间60
装配钳工实操初、中、高级评分表
姓名
赛件编码
总分
序号
项目
考评内容及要求
配分
评分标准
检测结果
扣分
得分
1
六
方
块
25.98±0.02（3处）
4×3=12
每超差0.01扣1分
2
120°±2′（6处）
8×6=48
每处超差无分
3
￠10H7
2017年江苏省《钳工工艺与技能》考试试卷
2017年江苏省《钳工工艺与技能》考试试卷本卷共分为1大题50小题，作答时间为180分钟，总分100分，60分及格。
一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、齿轮传动有很多优点，但不宜__传动，且有冲击和振动也是其缺点。
A．近距离B．远距离C．柔性D．滑动2、按规定的技术要求，将若干零件结合成部件或若干零件和部件结合成机器的过程称为__。
A．装配B．组件装配C．部件装配D．总装配3、机械转动是采用由轴、齿轮、蜗轮蜗杆、链、皮带等机械零件组成的传动装置来进行能量的__。
A．转换B．输送C．传递D．交换4、万能分度头手柄轴齿轮副带动的蜗杆为__。
A．双头B．单头C．三头D．四头5、工业企业在计划期内生产的符合质量的工业产品的实物量叫__。
A．产品品种B．产品质量C．产品产量D．产品产值6、带传动是依靠传动带与带轮之间的__来传动的。
A．作用力B．张紧力C．摩擦力D．弹力7、过盈连接装配是依靠配合面的__产生的摩擦力来传递转矩的。
A．推力B．载荷力C．压力D．静力8、45表示含碳量__。
B．0.045%C．4.5%D．45%9、下面__不是装配工作要点。
A．零件的清理、清洗B．边装配边检查C．试车前检查D．喷涂、涂油、装管10、泡沫灭火机不应放在__。
A．室内B．仓库内C．高温地方D．消防器材架上11、工艺过程分机械加工工艺规程和工艺规程。
（）A.设备B.工装C.装配D.机器12、一般情况下__最大。
A．主切削力FzB．切深抗力FyC．进给抗力FxD．反作用力F13、细刮时，每刮一遍须按同一方向刮削，刮第二遍时要__刮削，以消除原方向刀迹。
A．顺向B．交叉C．反向D．随意14、为提高低碳钢的切削加工性，通常采用__处理。
A．完全退火B．球化退火C．去应力退火D．正火15、精刮时要采用__。
A．短刮法B．点刮法C．长刮法D．混合法16、前角是__与前刀面之间的夹角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017年江苏职业院校技能大赛中职组
装配钳工技术
竞
赛
例
题
二〇一六年十月江苏
一、计算机绘图
1）在计算机上应用AutoCAD或其他大赛指定软件绘制试题一所示图形的投影视图。
2）设置A4图幅，用粗实线画出边框（297×210），并画出标题栏，标题栏中所用字体为仿宋体，并在制图一栏中填写级次号及工位号。
3）尺寸标注。
尺寸参数：字高3.5mm，箭头长度3.5mm，尺寸界线延伸长度为2mm，其余系统缺省配置。
（5分）
二、机械拆装
1.变速箱部件的装配与调试
根据图纸选择合适的装配工艺，正确完成变速箱部件的装配与调整。
（1）装配要求
(2)过程检测与记录
选手自检后，把数值填入相应的表格，并举手示意，操作演示给裁判确认。
2.二维工作台部件的维护与测试
根据图纸选择合适的装配工艺，正确完成二维工作台的拆装与调整。
（1）装配要求
（2）过程检测与记录
选手自检后，把数值填入相应的表格，并举手示意，操作演示给裁判确认。
3.分度转盘部件的装配与调试
根据图纸选择合适的装配工艺，正确完成分度转盘部件的装配与调整。
（1）装配要求
（2）过程检测与记录
选手自检后，把数值填入相应的表格，并举手示意，操作演示给裁判确认。
4.机械设备的装配与调整
根据图纸选择合适的装配工艺，正确完成机械设备的装配与调整。
（1）装配要求
（2）过程检测与记录
选手自检后，把数值填入相应的表格，并举手示意，操作演示给裁判确认。
5.职业素养
职业素养要求。
