(完整word版)变压器油化验
变压器油化验标准(一)

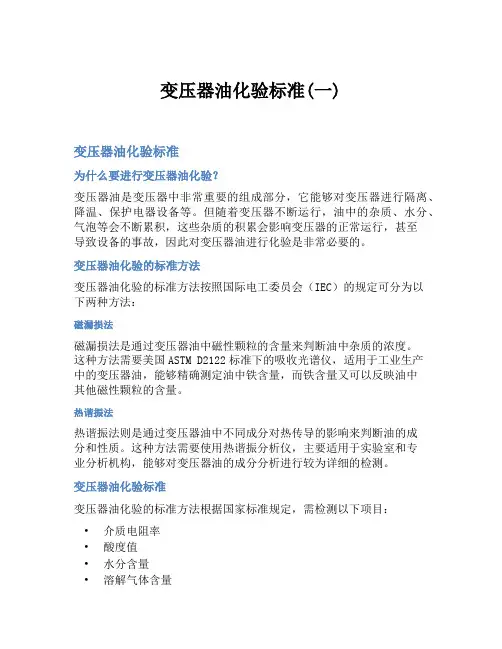

变压器油化验标准(一)变压器油化验标准为什么要进行变压器油化验？变压器油是变压器中非常重要的组成部分，它能够对变压器进行隔离、降温、保护电器设备等。
但随着变压器不断运行，油中的杂质、水分、气泡等会不断累积，这些杂质的积累会影响变压器的正常运行，甚至导致设备的事故，因此对变压器油进行化验是非常必要的。
变压器油化验的标准方法变压器油化验的标准方法按照国际电工委员会（IEC）的规定可分为以下两种方法：磁漏损法磁漏损法是通过变压器油中磁性颗粒的含量来判断油中杂质的浓度。
这种方法需要美国ASTM D2122标准下的吸收光谱仪，适用于工业生产中的变压器油，能够精确测定油中铁含量，而铁含量又可以反映油中其他磁性颗粒的含量。
热谐振法热谐振法则是通过变压器油中不同成分对热传导的影响来判断油的成分和性质。
这种方法需要使用热谐振分析仪，主要适用于实验室和专业分析机构，能够对变压器油的成分分析进行较为详细的检测。
变压器油化验标准变压器油化验的标准方法根据国家标准规定，需检测以下项目：•介质电阻率•酸度值•水分含量•溶解气体含量•操作温度国家标准规定在国家标准GB/T7625-2008《变压器油性能检测导则》和DL/T846.3《变压器油绝缘性能检测规程》中有详细规定。
总结变压器油作为变压器的重要组成部分，其质量的好坏直接影响着变压器的正常运行。
因此对变压器油进行化验是非常必要的，而磁漏损法和热谐振法则是目前常用的两种检测方法。
同时，国家标准也明确了检测项目和标准方式，实验室和企业需要按照标准规定进行检测。
变压器油化验的频率为了保证变压器油的良好性能，建议每6个月对变压器油进行化验一次。
当然，在某些频繁开关的变压器中，或者在恶劣环境下运行的变压器，建议更频繁地进行化验，可以每3个月或更短的时间进行一次化验。
变压器油化验结果分析变压器油化验结果的分析需要根据检测项目的指标进行判断。
下面是一些基本的分析方法：•介质电阻率：变压器油中的杂质、水分会降低介质电阻率，因此介质电阻率降低可能表示变压器油的老化或者污染。
变压器油化验标准
变压器油化验标准## 标题：变压器油化验标准### 一、引言变压器油是变压器正常运行的重要组成部分，通过对变压器油的化验可以及时了解变压器的工作状态和健康状况。
本文将介绍变压器油化验标准，以及每个指标的含义和标准要求。
### 二、变压器油化验指标以下是常见的变压器油化验指标及其标准要求：#### 1. 水分含量水分是变压器油中最常见的污染物之一，它会导致油的绝缘性能下降。
水分含量的标准要求通常为：- 干式变压器：不超过30 ppm（百万分之三十）- 油浸式变压器：不超过35 ppm（百万分之三十五）#### 2. 电气强度电气强度反映了变压器油的绝缘性能。
一般来说，电气强度越高，油的绝缘性能越好。
标准要求通常为：- 至少达到30 kV（千伏/毫米）#### 3. 粘度粘度是指变压器油的流动性，它会影响变压器油在变压器内部的传导能力。
标准要求通常为：- 20℃时，一般不低于8.5 mm²/s（平方毫米/秒）- 40℃时，一般不超过12 mm²/s（平方毫米/秒）#### 4. 介电损失因子介电损失因子是指电场中单位厚度的变压器油所吸收的单位电量。
标准要求通常为：- 不超过0.005#### 5. 溶解气体含量变压器油中的溶解气体主要包括氢、氧、氮和二氧化碳等。
溶解气体的含量会影响变压器油的绝缘性能和稳定性。
标准要求通常为：- 氢气含量不超过10 ppm（百万分之十）- 二氧化碳含量不超过500 ppm（百万分之五百）### 三、变压器油化验操作流程进行变压器油化验时，一般需要按照以下流程进行操作：1. 样品采集：从变压器中取得一定量的变压器油样品。
2. 样品处理：对采集到的变压器油样品进行处理，包括去除悬浮物和杂质等。
3. 化验操作：进行各项指标的化验测试，如水分含量、电气强度、粘度等。
4. 数据分析：根据化验结果进行数据分析和判定，判断变压器油的健康状况。
5. 结果报告：将化验结果整理成报告形式，并进行结果说明和建议。
变压器油化验标准
变压器油化验标准变压器油是变压器中的重要冷却介质和绝缘介质，常规的油化验可对变压器油的使用情况进行判断和评估，帮助提前发现变压器故障，保证变压器安全稳定运行。
本文将从变压器油化验的方法、常见的油化验指标和对油化验结果的判断等方面展开讨论，以期给读者提供参考。
一、变压器油化验的方法变压器油化验是通过对油中的各种化学成分的定量分析来判断油的质量和使用状况。
常规的变压器油化验方法主要有以下几种：色谱法分析、物理性质测试、电化学测试和光谱分析法等。
下面简单介绍一下这几种方法的原理和操作流程。
1.色谱法分析色谱法是一种分析技术，能够将混合物中的各种成分分离出来，并按照它们的相对含量进行定量。
在变压器油化验中，色谱法可以对油中的杂质、溶解气体、沥青质、氧化产物、硫化产物和有机酸等进行分析，并定量计算出它们的含量和种类。
色谱法分析的操作流程如下：（1）样品处理：将待分析的变压器油样品取出一定量，经过预处理后再进行色谱分析。
（2）分离：将样品注入色谱仪装置中进行分离，以得到各个化学成分的峰形。
（3）检测：在分离出来的化学成分下面安装检测器进行检测，计算各个成分的相对含量。
2.物理性质测试在变压器油化验中，物理性质测试是一种简单的方法，可以通过测试油的密度、黏度和闪点等物理性质来评估油的质量和使用状况。
其中，油的密度和黏度可以反映出油的粘度和流动性，闪点则是油中挥发性成分的度量。
物理性质测试的操作流程如下：（1）密度测试：用密度计或密度比重计测定油的密度。
（2）黏度测试：用黏度计或运动黏度计测定油的黏度。
（3）闪点测试：用闪点仪测试油的闪点，反映出油中挥发性成分的度量。
3.电化学测试电化学测试是一种测试变压器油的酸值、铜腐蚀度、水分含量等指标的方法。
通过电化学测试，可以了解油中水分、氧化酸、杂质和铜腐蚀等情况。
电化学测试的操作流程如下：（1）酸值测试：按照ASTM D974等标准进行测试，测定油的酸值。
（2）铜腐蚀度测试：按照ASTM D130等标准进行测试，测定油的铜腐蚀度。
变压器油试验项目及标准
变压器油试验项目及标准
1、凝固点：油中固体颗粒的凝固点是指油温低于此凝固点的条件下，油中的液态部分将逐渐结晶，其凝固点一般为-25℃-30℃。
2、粘度：油中所需的涂抹和流动性，关系到机器内部零件部位之间的摩擦因素，环境温度范围越大，油越有保护性，粘度一般应在25℃时保持120-220mm2/s。
3、蒸发损失：表示油在高温下放射出来的气体量，一般不超过2%。
4、水分：油中存在的水分可能会影响油的供给，并使整个系统运行不平稳，检测分析环境温度大于90℃的情况下，其含水量不能超过0.01%，环境温度90℃以下的情况下，其含水量不能超过0.005%。
5、开关油钼游离值：影响开关油性能，对绝缘有增强作用，一般钼游离值不低于1.4mg MOM/100g。
变压器油化验标准
变压器油化验标准首先，变压器油的外观检测是通过肉眼观察变压器油的颜色、透明度、杂质等情况来判断油质的好坏。
正常的变压器油应该是无色透明的，不含悬浮物和沉淀物。
如果发现变压器油呈现出混浊、浑浊、有色或者有悬浮物和沉淀物的情况，就需要对其进行进一步的化验分析。
其次，变压器油的物理性质包括闪点、凝固点、粘度等指标。
闪点是指在一定的条件下，液体的蒸气与空气形成可燃性混合物并在受热源作用下瞬间燃烧的最低温度。
凝固点是指液体在温度下降至一定程度时开始凝固的温度。
粘度是指液体的内摩擦阻力，反映了液体的流动性能。
这些指标的检测可以直观地了解变压器油的流动性、稳定性和耐寒性，为油质的评估提供重要依据。
再次，变压器油的化学性质是指油中含有的各种化学成分的含量和性质。
其中，水分、气体、酸值、介质损耗等是常见的化学性质指标。
水分和气体的含量是影响变压器油绝缘性能的重要因素，高含量的水分和气体会降低油的绝缘强度。
酸值是指油中酸性物质的含量，过高的酸值会导致油的腐蚀性增加。
介质损耗是指油在电场作用下的能量损耗，是评价绝缘油绝缘性能的重要指标。
因此，对这些化学性质的检测可以全面了解变压器油的化学稳定性和绝缘性能。
最后，变压器油的电气性质是指油的介电强度、介电损耗因数等指标。
介电强度是指油在一定条件下的绝缘击穿电压，是评价绝缘油绝缘性能的重要指标。
介电损耗因数是指油在电场作用下的能量损耗，也是评价绝缘油绝缘性能的重要指标。
通过对这些电气性质的检测，可以全面了解变压器油的绝缘性能和电气性能。
总之，变压器油的化验标准是确保变压器油质量的重要手段，通过对变压器油外观、物理性质、化学性质、电气性质等方面的全面检测，可以及时了解变压器油的质量状况，保证变压器的安全运行和延长设备的使用寿命。
变压器油化验标准
变压器油化验标准变压器油是变压器中重要的绝缘介质和冷却介质，其性能直接关系到变压器的安全运行和寿命。
因此，对变压器油的化验标准十分重要。
下面将介绍变压器油的化验标准内容。
首先，变压器油的外观应该清澈透明，无悬浮物和沉淀物。
在化验过程中，应该注意观察变压器油的颜色和透明度，如果出现浑浊或者有颜色异常变化，都可能意味着油质的问题。
其次，变压器油的酸值和中性化值是衡量其绝缘性能的重要指标。
酸值反映了变压器油中酸性物质的含量，而中性化值则是指变压器油中碱性物质的含量。
通常情况下，变压器油的酸值应该低于0.3mgKOH/g，中性化值应该在0.3mgKOH/g以下，否则会影响变压器的绝缘性能。
此外，变压器油的水分含量也是一个重要指标。
水分会降低变压器油的绝缘性能，加速油的老化和氧化。
因此，变压器油的水分含量应该控制在30ppm以下。
在变压器油的化验过程中，还需要检测其闪点和介电强度。
闪点是指变压器油在特定条件下遇热时产生的蒸气能够与空气形成可燃气体混合物并在点火源作用下燃烧的最低温度。
而介电强度则是指变压器油的绝缘性能。
这两个指标的测试可以直观地反映出变压器油的绝缘性能和安全性能。
最后，变压器油中溶解气体含量也需要进行化验。
变压器油中的溶解气体主要是由空气和水分析所溶解而成，其含量的多少会直接影响到变压器油的绝缘性能。
因此，对变压器油中溶解气体的含量进行化验十分重要。
综上所述，变压器油的化验标准涉及到外观、酸值、中性化值、水分含量、闪点、介电强度和溶解气体含量等多个方面。
只有严格按照标准进行化验，及时发现变压器油中的问题，才能确保变压器的安全运行和延长其使用寿命。
希望本文所述内容对您有所帮助。
变压器油实验报告
变压器油实验报告变压器油实验报告一、引言变压器油作为变压器的重要组成部分，承担着绝缘、冷却和灭弧的功能。
为了确保变压器正常运行，我们进行了一系列的变压器油实验。
本报告旨在总结实验结果，评估变压器油的质量和性能。
二、实验目的1. 测定变压器油的介电强度，评估其绝缘性能。
2. 分析变压器油的气体含量，判断其是否存在故障。
3. 检测变压器油的电导率，评估其清洁程度。
4. 测试变压器油的水分含量，判断其是否受潮。
三、实验方法1. 介电强度测试：采用交流耐压试验仪，按照国家标准进行测试。
2. 气体含量分析：使用气相色谱法，通过检测变压器油中的气体种类和含量来判断变压器是否存在故障。
3. 电导率测试：采用电导率仪，测试变压器油的电导率。
4. 水分含量测定：采用库仑滴定法，测定变压器油中的水分含量。
四、实验结果与讨论1. 介电强度测试结果显示，变压器油的介电强度为XX kV/mm，符合国家标准要求。
说明变压器油的绝缘性能良好。
2. 气体含量分析结果显示，变压器油中的气体主要为乙烯、乙炔和氢气，含量较低，并未发现异常气体。
说明变压器油中不存在明显的故障。
3. 电导率测试结果显示，变压器油的电导率为XX μS/cm，低于国家标准要求。
说明变压器油的清洁程度较高。
4. 水分含量测定结果显示，变压器油中的水分含量为XX ppm，符合国家标准要求。
说明变压器油未受到明显的潮湿影响。
综上所述，通过对变压器油的实验测试，我们得出以下结论：1. 变压器油的绝缘性能良好，能够满足变压器的正常运行要求。
2. 变压器油中未发现明显的故障气体，变压器运行稳定。
3. 变压器油的清洁度较高，有利于维持变压器的正常运行。
4. 变压器油未受到明显的潮湿影响，不会对变压器的绝缘性能造成影响。
五、结论本次变压器油实验结果表明，变压器油的质量和性能良好，能够满足变压器的正常运行要求。
然而，为了确保变压器的长期稳定运行，建议定期对变压器油进行监测和检验，及时发现和解决潜在问题，提高变压器的可靠性和安全性。
变压器油试验报告.docx
变压器油试验报告使用单位：XXXXXXXXXX
试验单位：XXXXXXXXXX
产品型号：S11-8000/38.5
出厂序号：1506074
变压器油号：45#
执行标准：GB7252-2001，GB2536-90，GB/T7595-2008
试验环境温度：20℃
相对湿度：60%
试验项目标准值检测结果
介质损失角正切
≤0.5 0.05
90℃，%
击穿电压kV ≥35 58.6
含水量mg/L ≤20 6.5
凝点℃≤-45 -45
外观透明，无悬浮物，无机械杂质。
试验人：XXX
审核：XXX
批准：XXX
XXXXXXXXXX
2015年08月18日
谢谢观赏
谢谢观赏变压器油试验报告
使用单位：甘肃省陇南市白鹤桥水电厂
试验单位：甘肃华元电气工程有限公司
产品型号：S11-8000/38.5
出厂序号：1506075
变压器油号：45#
执行标准：GB7252-2001，GB2536-90，GB/T7595-2008
试验环境温度：20℃
相对湿度：60%
试验项目标准值检测结果
介质损失角正切
90℃，%
≤0.5 0.05
击穿电压kV ≥35 57.8
含水量mg/L ≤20 6.5
凝点℃≤-45 -45
外观透明，无悬浮物，无机械杂质。
试验人：XXX
审核：XXX
批准：XXX
XXXXXXXXXX
2015年08月18日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器油化验主编：严小伟审核：目录1、变压器油的功能及油号的使用规定2、电力用油取样方法GB/T 7597-20073、GC-900-SD气相色谱仪操作规程及安装与维护4、GCSD-A2变压器油色谱数据工作站V4.0使用说明书5、油样色谱分析前的准备工作与操作流程6、油介电强度测试操作规程及注意事项7、油介损及体积电阻率测试仪操作规程及注意事项8、微量水分测定操作规程及注意事项9、变压器油进厂检验标准10、变压器油出厂检验标准11、运行中变压器油质量标准变压器油的功能及油号的使用规定一、变压器油的功能变压器油除了应用于变压器外，还应用于其他许多电器设备上。
这些设备包括绝缘套管、断路器、隔离开关、分接头切换开关以及互感器和电抗器等。
1、绝缘功能在电气设备中，变压器油可将不同电位（势）的带电部分隔离开来，使其不致于形成短路。
因为空气的介电常数为1.0，而变压器油的介电常数为2.25，所以油的绝缘强度要比空气的绝缘强度大得多。
假设，变压器的线圈暴露在空气中，在设备运行时很快就会被击穿，而在变压器线圈之间充满了变压器油，则增加了介电强度，就不会被击穿，并且随着变压器油的质量的提高，设备的安全系数就越大。
所以变压器油具有的可靠绝缘性能，时其主要的功能之一。
2、散热冷却功能变压器在带电运行过程中，由于线圈有电阻，铁心有磁蚀和涡流损失，当电流通过时，它必然像其他电器一样发热。
如果不将线圈内的这一热量散发出来，它必然会使线圈和铁心内聚积的热量越来越多，从而使铁心和线圈内部的温度急剧升高，损坏线圈外部包覆的固体纤维绝缘，以致于烧毁线圈。
若是使用变压器油作为冷却介质，那么线圈内部产生的这部分热量，先是被油吸收，然后通过油的循环使热量散发出来，而不会在线圈内部产生热量的聚积，从而保证了设备的安全运行。
吸收了热量的变压器油其冷却方式有自然循环冷却、自然风冷却、强迫油循环水冷却等方式。
一般大容量的电力变压器大部分采用强迫油循环的冷却方式。
所以散热冷却是变压器的第二大功能。
3、灭弧功能在开关设备中，变压器油主要起灭弧作用。
当油浸开关在切断电力负荷时，其固定触头和滑动触头之间会产生电弧，此时的电弧温度很高，并且随开断电流的大小而不同。
如果不设法将弧柱的热量带走，使触头冷却，那么在初始电弧发生之后，还会有连续的电弧产生，从而很容易使设备烧毁，同时还会引起过电压的产生而使设备损坏。
当油浸开关在最初开断受到电弧作用时，由于电弧的高温使得油发生剧烈的热裂解，在其裂解产物中约70%的氢气。
由于氢气的导热系数较大，此时氢气就可以吸收大量的热量，并且将此热量传导至油中，而直接将开关触头冷却，从而达到了灭弧的目的。
所以变压器油的灭弧作用是第三大功能。
4、对绝缘材料的保护功能由于变压器油的黏度相对较低，因此波动性较好，它可以很容易地充填到绝缘的空隙中，所以可起到保护铁心和线圈组件的作用。
由于油充填在绝缘材料的空隙之中后，它可将这些空隙中的含量减少到最低程度。
也就是说，油会使混入设备中的氧首先起氧化作用，从而延缓了氧对绝缘材料的侵蚀。
概括起来说，变压器油在变压器、电抗器、互感器和套管中主要起绝缘和散热冷却作用，但若在上述设备中有电弧产生时，也可起灭弧作用，在油开关中主要起灭弧和绝缘作用。
二、变压器油油号的使用规定由于各地区对变压器运行环境的温度不同，所以所涉及变压器油的使用也有特殊要求。
根据销售策略，库存产品经常替发，为了避免出现混乱现象，现规定如下：（一）变压器油的地区使用1、45#油适用地区：黑龙江、吉林、辽宁、河北、山西、陕西、内蒙古、宁夏、甘肃、青海、新疆、西藏。
2、未涉及到的地区采用25#油。
（二）技术协议对于技术协议中不符合第一规定的，按技术协议执行。
（三）出厂检验员3、核对产品发出的地区，根据第一、第二条规定发运产品。
4、核对协议、产品和出厂文件资料变压器油号的统一性。
变压器油取样方法（参考GB/T7597-2007）取样工具：500ml~1000ml棕色磨口具塞试剂瓶、100ml玻璃注射器或2~3根取样管、滤纸或棉布取样准备：取样瓶、注射器先用洗涤剂清洗，再无水乙醇冲洗干净，最后在105℃下烘箱或吹风机热风充分干燥。
取样步骤：①取样应在晴天进行油桶取样：②开桶盖前，应用清洁、干燥甲级棉纱或布，将桶盖擦干净③开盖后，取样瓶、注射器或取样管，至少要用油洗涮3次，且油样尽可能装满瓶，以减少残留空气。
④油桶总数与应取桶数的关系本体取样：⑤应避免在油循环不够充分死角处取油，一般在变压器底部取油样阀取样，特殊情况下除外。
⑥用清洁、干燥甲级棉纱或布，将取油样阀防尘罩的周围擦干净并打开，旋开封油螺钉让油徐徐流出，直到清澈无悬浮物和机械杂质方可装油。
取样瓶至少要用即将取的油洗涮3次，且油样尽可能装满瓶，以减少残留空气。
⑦样品标签内容：规格型号，出厂序号等⑧取样后要尽快做试验，做油介电强度试验和微量水分测定试验时，油样存放时间不宜过夜，做油样色谱分析时，油样存放时间不宜超过4天，且在运输途中尽量减少剧烈振荡。
900-SD 气相色谱仪操作规程及安装与维护1 日常操作1.1开机（1） 打开氮气钢瓶、氢气、空气，将氮气钢瓶分压开至0.5Mpa ，观察色谱仪载气压力达到压力要求后（总载气0.3Mpa 、载气1在0.04~0.06Mpa 左右、载气2在0.03Mpa 左右），左路恒流阀至刻度5.0圈，右路恒流阀至刻度3.0圈。
（2） 通载气15~30分钟后方可打开色谱仪左侧电源开关（绿色），再打开加热开关（红色），显示正常后按下键盘上的起始按钮（蓝色）。
（3）显示－换档－汽化温度/转化温度（4）当转化温度达到360度后进行点火（显示—换档—汽化温度/转化温度），将两路氢气压力开至0.12Mpa ，两路空气压力降至0.03左右，使用点火枪进行点火，点燃之后将两路空气压力恢复至0.07Mpa 。
（5）设定热导电流，按下清除键，检测器—4—输入—电流—60—输入。
（6）分别调节FID1、FID2和TCD 面板上的调零旋钮，使A 通道FID1信号处于电脑屏幕下方，使B通道的TCD和FID2两个电平信号处于同一位置并处于电脑屏幕下方，信号切换方法见下，当A、B两个通道的基线基本走成一直线后方可进样。
B通道信号切换：TCD 换档－8－–91 －输入或换档-8-0-输入FID2换档―8―91 ―输入或换档-8-0-输入1.2关机（1）撤热导电流：（检测器—4—输入—电流—0—输入）或电流—0—输入（2）关闭色谱仪加热开关（红色）（3）关闭低噪音空气泵，高纯氢发生器（按红色电源开关）（4）按空气泵面板上的排水开关按钮（绿色），使输出压力指针指向0位置。
（5）关色谱仪电源开关（绿色开关）（6）拔掉稳压器电源插头（避免雷雨天气将仪器打坏）1.3时间程序的编制可按如下键盘操作：键盘输入操作屏幕显示(1) 换挡7/时间程序TIME ？(2) 0输入FUNCVL(3) 换挡8/外部事件TIME ？→-91输入(4) 0 .4 5输入FUNCVL(5) 换挡8/外部事件TIME ？→91输入(6) 换挡—/终止对话TIME ？2 键盘操作2.1 温度的设定2.1.1 柱炉温度的设定例：柱炉温度设定为60℃2.1.2 汽化室温度的设定汽化室温度可设定范围：0℃~399℃（初始值为200℃）例：汽化室温度设定为60℃2.1.3 热导温度的设定热导检测器温度可设定范围：0℃~399℃（初始值为30℃）例：热导检测器温度设定为70℃2.1.4 检测器温度的设定检测器温度可设定范围：0℃~399℃（初始值为200℃）例：检测器温度设定为120℃2.1.5 转化炉温度的设定转化炉温度可设定范围：0℃ 399℃（初始值为200℃）例：转化炉温度设定为360℃2.2 了解温度设定情况2.2.1 柱炉温度2.2.2 汽化室温度2.2.3 热导检测器温度2.2.4 检测器温度2.2.5 转化炉温度第三篇应用篇1 仪器的安装与调试1.1 仪器的安装1.1.1 安装环境电源要求: 交流220V±10％，50Hz，1800W。
电源有一根相线，一根中线，一根地线，注意中线和地线不能连在一起；环境温度: ＋5℃～40℃（10℃～30℃最佳）；相对湿度: 5％～90％（50％～60％最佳）；安装场所: 避免有腐蚀性气体及影响电系统正常工作的电场或磁场存在，避免阳光直射。
1.1.2 安装步骤•注意：安装前，请务必按照装箱单检查一下仪器配置是否与合同上相同，备件是否齐全，然后按使用说明书上的内容逐步安装。
第一步安装净化器在接入气路之前，对每路气都要逐个试漏，确认不漏气后，将5A分子筛和硅胶装入。
具体安装见气体净化器安装使用说明书。
第二步安装外气路①将仪器放在工作台上，工作台应保持平稳。
注意仪器周围不能放置易燃易爆等物品，柱炉背后应留出一些空间；②打开柱炉门，观察炉内是否有异物存在；③用不锈钢管或聚乙烯管连接从钢瓶减压阀到气体净化器，再从气体净化器到色谱仪的气路，禁止用一般的橡皮管连接气路；④对气源与各接头的连接用肥皂水检漏，保证整个气路的气密性。
第三步安装色谱柱图13色谱柱安装示意图•注：色谱柱安装完毕后，对各接头，包括减压阀接头、净化管接头、色谱柱接头及进样器、检测器，都用肥皂水检漏，保证整个气路的气密性。
第四步连接色谱工作站将色谱仪输出信号线连接到GC-SDa2色谱工作站，所有信号接头不能松动。
1.1.3安装示意图图14 色谱仪安装示意图1.2 仪器的调试1.2.1 分析条件T COL：60℃T INJ：60℃T TCD：70℃T FID：120℃T AUX2：360℃(TCD)CURR:55mA (FID1)RANG:100 (FID2)RANG:102柱前压：N20.06Mpa H20.12Mpa AIR 0.07Mpa时间程序：TIME FUNCTION0 EVENT -910.45 EVENT 91标准气组分含量：(单位： moL/moL)H2:763 CH4:82 C2H2:84 C2H6:82 C2H2:40 CO:570 CO2:2348样品气组分含量：标准气以氮气稀释40倍后所得。
进样量：1mL色谱柱：柱1：GDX-502 60～80目φ3×3m 柱2：TDX-01 60～80目φ3×0.5m1.2.2 ID表、分析谱图及试验报告申达电气油质气相色谱试验报告使用单位：申达电气设备名称：标准气稀释100倍取样日期：2015年11月12日报告编号：151112试验日期：2015年11月12日报告日期：2015年11月12日保留时间组分名峰高含量μL/ L 保留时间组分名峰高含量μL/ L1.135 CH4 907 1.5 0.192 H215 9.12.753 C2H4604 1.1 0.801 CO 32 5.03.254 C2H6504 1.1 4.239 CO220 20.43.945 C2H2172 0.5GC-SD变压器油气体分析工作站申达电气油质气相色谱试验报告使用单位：申达电气设备名称：标准气取样日期：2015年11月12日报告编号：151112试验日期：2010年11月12日报告日期：2015年11月12日保留时间组分名峰高含量μL/ L 保留时间组分名峰高含量μL/ L 1.133 CH4 54393 102.0 0.191 H21432 985.32.750 C2H452701 99.1 0.800 CO 3232 711.63.250 C2H643967 98.3 4.233 CO22437 2932.13.914 C2H217328 47.9申达电气油质气相色谱试验报告使用单位：申达电气取样日期：2015/11/12星期四 19：00：00 报告编号：151112试验日期：2015/11/12星期四 19：19：00 报告日期：2015年11月12日试验结果GC-SD变压器油气体分析工作站试验：校核：审核：2 仪器的保养与维护2.1 仪器的保养在日常使用过程中，应注意对仪器进行必要的保养，以保证仪器正常工作，延长其使用寿命。
