IRG管道离心泵型号及特点(精)
IRG50-32-160型立式热水循环管道泵
IRG50-32-160型立式热水循环管道泵 IRG50-32-160型立式热水循环管道泵工作条件： 1、热水循环泵系统最高工作压力≤1.6Mpa，泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。
泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵过流部分和联接部分采用铸钢材料。
2、热水循环泵环境温度<40℃，相对湿度<95%。
3、热水循环泵所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
IRG50-32-160型立式热水循环管道泵特点： 1、热水循环泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、 热水循环泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平稳泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、 热水循环泵轴封采用碳化钨对石墨、硬质合金等材料，有效地延长机械密封的使用寿命。
4、 热水循环泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、 可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、 可根据管路布置的要求采用泵的坚式的或横式的安装。
IRG50-32-160型立式热水循环管道泵用途： 热水循环泵属高温泵系列产品广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环泵，使用温度T<120℃。
GRG型热水高温泵使用温度T<240℃。
IRG50-32-160型立式热水循环管道泵型号意义： IRG50-32-160型立式热水循环管道泵结构图： 其它同类循环泵用途： ISG型管道离心泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
IRG40-200IB
长沙自平衡多级泵厂家宏力水泵整理 IRG40-200IB概述：IRG40-200IB是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。
同时根据使用温度、介质等不同在管道泵基础上派生出适用热水、高温、腐蚀性化工泵、油泵。
该系列产品具有高效节能、噪音低、性能可靠等优点。
ISG型号意义：例如：ISG100-315(I)ABIHG-单级单吸化工管道离心泵100-进出口口径(mm)315-叶轮名义直径(mm)I - 扩流型A、B-叶轮经第一、二次切割泵类别：ISG：单级单吸管道离心泵IRG：单级单吸热水管道离心泵IGRY：单级单吸高温管道离心油泵IHG：单级单吸化工管道离心泵YG：单级单吸离心管道油泵IHGB：单级单吸立式不锈钢防爆化工泵IRG40-200IB产品特点:1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。
4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
离心泵IRG40-200IB性能范围:1、吸入压力≤1．0MPa（200以下口径），或泵系统最高工作压力≤1．6MPa （200及以下口径），即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。
泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
ISG、IRG、IHG、IYG型立式离心泵
ISG、IRG、IHG、IYG型立式离心泵Type ISG、IRG、IHG、IYG Vertical centrifugal pumpISG、IRG、IHG、IYG系列单级单吸立式管道离心泵,是我公司利用优秀水利模型，并根据各类用户在不同使用条件下精心设计而成，符合JB/T53058-93质量标准，产品按国际标准设计制造。
1.ISG型管道泵适用于工业和城市给排水、高层建筑给水、供暖及空调系统冷热水循环、消防管路增压、远距离输水、工业生产工艺循环增压、园林喷灌等，用于输送清水或物理、化学性质类似于清水的其它介质。
介质温度T＜80℃.2.IRG型热水管道泵主要用于锅炉、暖房、浴室冷热水循环，各行业的无腐蚀性热水增压循环。
介质温度T＜150℃.3.IHG型化工管道泵主要用于化工、制药、造纸、轻纺等行业增压、输送化学腐蚀性液体。
介质温度T＜120℃.4.IYG型管道油泵用于输送不含固体颗粒的汽油、煤油、柴油等石油产品，输送介质温度为-20~80℃。
Type ISG、IRG、IHG、IYG single-stage single-suction vertical centrifugal pumps are designed carefully according to different working conditions.The hydraulic model is excellent.These pumps measured up to JB/T53058-93quality standard and according to ISO2858International standard.1.Type ISG pumps have been used for water supply in industry,cities,high-rises,cold or hot water circulation in air-condition,Fire fighting pipeline pressurizing,transport water from far away,pressurizing transport in industrial circulating system,garden sprinkler irrigation.They are provided for delivering clear water or other liquid which is physically and chemically similar to water.The temperature of the liquid is below 80℃.2.Type IRG hot water pipe pump is used for hot water circulation in boiler,hothouse, bathroom,industrial circulating system with non-corrosive hot water.The temperature of the liquid is below150℃.3.Type IHG chemical pipe pumps are used for chemical,Pharmaceutical,paper, textile industry.They are provided for delivering corrosive liquid,.The temperature of the liquid is below120℃.4.Type IYG oil pipe pumps are used for transfer oil products without solid particles. The temperature of the liquid is-20~80℃.流量：5.6~720m3/h扬程：5~125mCapacity Q:5.6~720m3/hHead H:5~125mISG、IRG、IHG、IYG80-160AISG—清水管道离心泵IRG—热水管道离心泵IHG—化工管道离心泵IY—离心管道油泵80—泵入口直径为80mm160—叶轮名义直径160mmA—叶轮外径切割代号（A、B、C分别表示第一、二、三次切割）ISG、IRG、IHG、IYG80-160AISG—Vertical centrifugal pumpIRG—hot water pipe pumpIHG—chemical pipe pumpIYG—oil pipe pump80—Inlet diameter is80mm160—Impeller nominal diameter160mmA—outer diameter of impeller is changed the first,second,third time.泵为立式结构，泵和电机直联，简化了中间传动的结构，增强了运转的平稳性，轴封采用硬质合金机械密封，无泄漏。

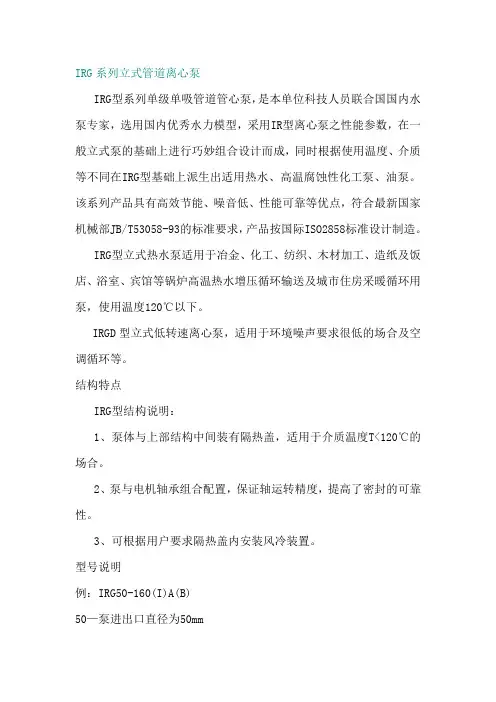

IRG系列立式管道离心泵
IRG系列立式管道离心泵IRG型系列单级单吸管道管心泵，是本单位科技人员联合国国内水泵专家，选用国内优秀水力模型，采用IR型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在IRG型基础上派生出适用热水、高温腐蚀性化工泵、油泵。
该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。
IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵，使用温度120℃以下。
IRGD型立式低转速离心泵，适用于环境噪声要求很低的场合及空调循环等。
结构特点IRG型结构说明：1、泵体与上部结构中间装有隔热盖，适用于介质温度T<120℃的场合。
2、泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。
3、可根据用户要求隔热盖内安装风冷装置。
型号说明例：IRG50-160(I)A(B)50—泵进出口直径为50mm160—叶轮名义外径为160mmI—流量分类A—叶轮外径切割代号B—叶轮经第二次切割IRG—单级单吸热水管道离心泵例：IRGD50-160(I)A(B)50—泵进出口直径为50mm160—叶轮名义外径为160mmI—流量分类A—叶轮外径切割代号B—叶轮经第二次切割IRGD—低速立式热水管道离心泵性能范围流量：5.6~720m3/h扬程：5~125m最大工作压力：1.6MPa（200及以下口径），1.0MPa（200以上口径）进口压力≤0.3MPa（超过0．3MPa时订货应注明）IRG系列立式管道离心泵IRG系列立式管道离心泵结构图看似短暂的一生，其间的色彩，波折，却是纷呈的，深不可测的，所以才有人拼尽一切阻隔，在路漫漫中，上下而求索。
不管平庸也好，风生水起也罢，其实谁的人生不是顶着风雨在前行，都在用平凡的身体支撑着一个看不见的灵魂？有时候行到风不推身体也飘摇，雨不流泪水也湿过衣衫，而让我们始终坚持的除了一份信念：风雨总会过去，晴朗总会伴着彩虹挂在天边。
立式管道离心泵型号及参数
【ISG型立式管道离心泵】产品;【ISG型立式管道离心泵】产品概述：ISG立式单级管道离心泵，是科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。
该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。
【ISG型立式管道离心泵】型号意义：【ISG型立式管道离心泵】产品特点：1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
【ISG型立式管道离心泵】主要用途：1. ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
3. GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
水泵型号及技术参数
/ 14 90×130 60×110
2.8 16 34 4.0 15 42 5.2 13.5 41
26 23 41 2.3 0.55 0 0 5 60 25 115 85 4-φ14 14 80×110 50×80
2.8 20.6 28 4.0 20 36 5.2 18 35
2.3 0.75 26 23 43 75 25 115 85 4-φ14 14 80×110 50×80 005
2.3 0.75 28 23 44 85 40 150 110 4-φ18 14 100×150 70×115 005
2.3
2.2
32 0
150 110 4-φ18 14 100×150
70×115
32 27 48 2.3 1.5 0 0 5 90 40 150 110 4-φ18 14 100×150 70×115
性能参数 与 外形和安装尺寸表 (n=2900rpm)
流量 扬程 效率 必需汽蚀 电机
外形与安装尺寸
m3/h (m) (%) 余量(m) (KW) L B H A DN D Dk n-φd d1 C1×B1 C2×B2
1.1 8.5 26 1.5 8.0 34 2.0 7.0 34
2.3 0.18 18 16 34 40 G1/2 / / 000
型号意义
I S G 100 — 160 （ I ）A（ B、C ）
叶轮经第一（二、三）次切割 流量分类 叶轮名义直径（㎜） 泵进出口直径（㎜） 泵类别： ISG 为清水型
IRG 为热水型 IHG 为化工型 YG 为油泵型 GRG 为高温型
1
泵结构图
1 2 3 4 5 6 7 8 9 10
1. 泵体 2. 丝堵 3. 叶轮 4. 螺栓 5. 机械密封 6. 挡水圈 7. 泵盖 8. O型圈 9.放气阀 10电机
管道离心泵品牌特点与应用
管道离心泵品牌特点与应用一、ISG型管道离心泵产品概述ISG型管道离心泵根据IS型离心泵与管道泵之性能参数，参照ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。
该泵采用国内先进水力模型优化设计而成。
同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。
二、ISG型管道离心泵产品特点ISG系列(并派生出IRG型管道热水泵,IHG型立式化泵)单级单吸立式管道式离心泵是利用优秀的水利模型,并根据各类用户在不同使用条件下精心设计而成,符合JB/T53058-93质量标准.ISG系列单级单吸立式管道式离心泵由于电机与泵直联,简化了中间传动的结构,增强了运转的平稳性,轴封采用硬合金机械密封,无泄漏.泵采用管道式结构,泵的进出口能像阀门一样安装在管路的任何位置及任何方向,与普通卧式泵比占地面积减少了30%,且具有运转噪声低,振动小等特点.易损件的使用寿命大大延长.本型泵以其性能稳定,高效节能,占地面积小,结构紧凑等特点。
三、ISG型管道离心泵产品用途1、ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：80℃。
2、IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：120℃、GRG使用温度T：240℃。
3、IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。
4、YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。
四、ISG型管道离心泵工作条件1、吸入压力1.0Mpa，或泵系统最高工作压力1.6Mpa,即泵吸入口压力+泵扬程1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。
IRG80-65-160A型立式热水循环管道泵
IRG80-65-160A型立式热水循环管道泵 IRG80-65-160A型立式热水循环管道泵工作条件： 1、热水循环泵系统最高工作压力≤1.6Mpa，泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。
泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵过流部分和联接部分采用铸钢材料。
2、热水循环泵环境温度<40℃，相对湿度<95%。
3、热水循环泵所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
IRG80-65-160A型立式热水循环管道泵特点： 1、热水循环泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、 热水循环泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平稳泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、 热水循环泵轴封采用碳化钨对石墨、硬质合金等材料，有效地延长机械密封的使用寿命。
4、 热水循环泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、 可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、 可根据管路布置的要求采用泵的坚式的或横式的安装。
IRG80-65-160A型立式热水循环管道泵用途： 热水循环泵属高温泵系列产品广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环泵，使用温度T<120℃。
GRG型热水高温泵使用温度T<240℃。
IRG80-65-160A型立式热水循环管道泵型号意义： IRG80-65-160A型立式热水循环管道泵结构图： 其它同类循环泵用途： ISG型管道离心泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IRG管道离心泵型号及特点
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!
一、IRG型热水型管道离心泵概述：
IRG型热水型管道离心泵是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用以前卧式IS型离心泵性能参数，在一般SG型管道泵的基础上进行整合所有的优点设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温、腐蚀性化工泵、油泵。
该离心泵产品具有高效节能、噪音比以前管道泵偏低、性能可靠等优点，符合最新国家机械部
JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造，93年通过国家机械工业部管道泵产品统检合格。
结合本公司多年生产经验而设计的第二代高效节能产品，根据使用场合介质和温度不同，过流部分可据客户要求采用不锈钢材质使该系列产品使用得到普及。
结构合理
技术先进
效率高
安全可靠
输送不含固体颗粒
应用广泛
IRG管道离心泵的命名是由它的英文代码，泵的结构和泵制作原理构成的。
IRG管道离心泵中的IRG，相信知道一点泵知识的看到IRG大概都知道它是一款热水型立式管道离心泵，材质为铸铁，和IRG离心泵的外形相同材质不同或者电机不同的泵如下：
IHG型不锈钢管道离心泵；
YG型离心油泵；
IHGB型不锈钢离心油泵
ISGB型便拆式离心泵：一般是比较大型的，便拆式的优点在于以后维修方便。
ISGD型低转速离心泵：转速为1450r/min电机，用于扬程不是很高。
但流量又需要比较大的地方。
二、IRG型热水型管道离心泵特点：
1、单级离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑、占地面积小、建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安在电机的加长轴上，(很有力的减少了电机的负荷。
因为少了联轴器轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质、耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
(见以下图片
7、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。
叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
8、泵体也称泵壳，它是水泵的主体。
起到支撑固定作用，并与安装轴承的托架相连接。
9、泵轴的作用是将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
10、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。
滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。
太多油要沿泵轴渗出并且漂，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85℃一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！
11、密封环又称减漏环。
叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。
为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
12、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。
填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。
始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。
所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。
