建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定精度要求)地控制点所组成地相邻点互相通视并构成一定图形地测量网.平面控制网是建筑物定位地基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度地原则，以场区平面控制网控制建筑物平面控制网.3.3.1大面积地建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区地整体控制，它是建筑物平面控制地上一级控制，应结合建筑物平面布置地图形特点来确定这种控制网地图形，可布置成十字形、田字形、建筑方格网或多边形.建筑方格网应在场区平展完成后在总平面图上进行设计，其设计原则如下.(1)方格网地主轴线应尽可能选择在场区地中心线上(宜设在主要建筑物地中心轴线上).其纵横轴线地端点应尽量延伸至场地边缘，既便于方格网地扩展又能确保精度平均.(2)方格网地顶点应布置在通视优良又能长期保存地地点.(3)方格网地边长合宜太长，大凡小于100 m，为便于计算和记忆，宜取10 m地倍数.(4)轴线控制桩应尽量投测在方格网边上.(5)方格网全部施测完成后，采用将所有建筑物一次性定位地方法来检验其准确性，对于未进行平差地方格网是一种较好地检验方法.建筑方格网地测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差.3.3.2建筑物平面控制网是建筑物定位和施工放线地基本依据，它是场区内地二级平面控制.建筑物平面控制网地图形，可以是一字形基线(两个控制点组成地)、十字形控制网或平行于建筑物外廓轴线地其他图形(图1).3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递地基本依据.高程控制网布点地密度应恰当，大凡每幢楼房应设置1～2个点，主要建筑物应设置3个点.其测量方法可采用水准测量和光电测距中地三角高程测量方法.高程控制网地等级为国家三、四等水准测量或等外水准测量等.以上各等级都可作为建筑场区地首级高程控制.当场区长、空阔于100 m时，可在场区内布置4个以上高程起始点，与已知高程点构成闭合水准路线进行测量.。
控制网的建立
控制网的建立本工程控制网分两级测设，首级为场区控制网，二级控制网为各建筑物控制网。
5.1.4.1、工程控制流程场区控制→建筑物控制→轴线内控→楼层控制轴线→楼层细部线5.1.4.2、场区控制网1、平面控制网（1）场区平面控制网布设原则及要求1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，以避免放样误差的积累。
2）轴线控制网的布设根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行。
3）控制点应选在通视条件良好、安全、易保护的地方。
4）控制桩位必须用混凝土保护，必须用钢管进行围护，并用红油漆作好测量标记。
平面控制网的埋设形式详见下图。
（2）平面控制网的布设针对本工程建筑物的结构形状及现场具体情况拟布设矩形建筑方格网作为场区平面控制网。
测量人员接到业主提供的廊坊市测绘院坐标成果后，首先对测绘院提供的四角坐标及高程进行校核，合格后利用测角精度为 1″，测距精度为：±（2mm+2ppm.D）的电子全站仪对四角桩距离及角度进行校测。
并将校测结果上报业主或监理单位,然后对结果相应调整后，测设矩形方格网作为场区平面控制网。
（3）场区控制网的精度技术指标2、高程控制网（1）高程控制网的布设原则1）高程控制网是建筑场区内地上、地下建（构）筑物与市政工程高程测设的基本依据；2）高程控制网的建立，本工程采用水准测量法建立；3）本工程高程控制网的测量等级为：国家三等水准测量；4）本工程高程控制网的测量采用附和水准的方法进行测量；5）场区水准点的间距应小于1公里，距离建筑物应大于25米，距离回填土边线应不小于15米，6）对高程控制网进行保护，并在施工期间每半年定期复测一次。
（2）高程控制网的建立高程控制网的建立是根据业主提供的场区水准基点，采用水准仪对所提供的水准基点按三等水准精度进行复测检查，校测结果合格后，按照国家三等水准的要求测设一条附合水准路线，联测场区内高程控制点，经平差计算后的结果，作为场区高程控制点的高程，以此作为保证整个场区施工高程控制的首要条件。

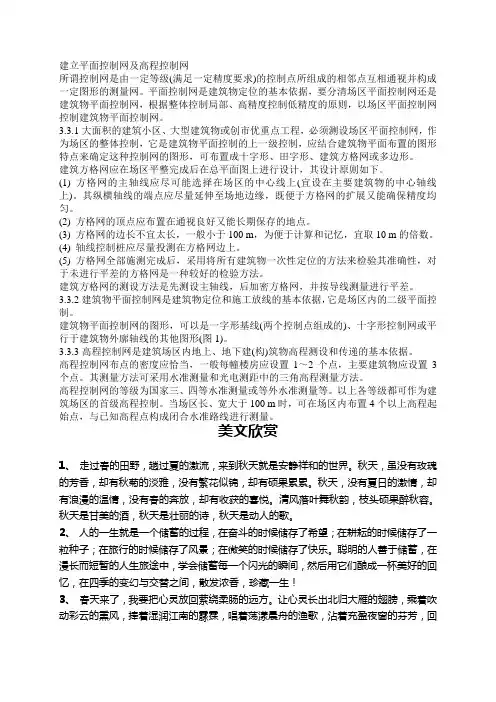

0021建立平面控制网及高程控制网
建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。
平面控制网是建筑物定位的基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度的原则，以场区平面控制网控制建筑物平面控制网。
3.3.1大面积的建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区的整体控制，它是建筑物平面控制的上一级控制，应结合建筑物平面布置的图形特点来确定这种控制网的图形，可布置成十字形、田字形、建筑方格网或多边形。
建筑方格网应在场区平整完成后在总平面图上进行设计，其设计原则如下。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。
其纵横轴线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能确保精度均匀。
(2) 方格网的顶点应布置在通视良好又能长期保存的地点。
(3) 方格网的边长不宜太长，一般小于100 m，为便于计算和记忆，宜取10 m的倍数。
(4) 轴线控制桩应尽量投测在方格网边上。
(5) 方格网全部施测完成后，采用将所有建筑物一次性定位的方法来检验其准确性，对于未进行平差的方格网是一种较好的检验方法。
建筑方格网的测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差。
3.3.2建筑物平面控制网是建筑物定位和施工放线的基本依据，它是场区内的二级平面控制。
建筑物平面控制网的图形，可以是一字形基线(两个控制点组成的)、十字形控制网或平行于建筑物外廓轴线的其他图形(图1)。
3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递的基本依据。
高程控制网布点的密度应恰当，一般每幢楼房应设置1～2个点，主要建筑物应设置3个点。
其测量方法可采用水准测量和光电测距中的三角高程测量方法。
高程控制网的等级为国家三、四等水准测量或等外水准测量等。
以上各等级都可作为建筑场区的首级高程控制。
第二节 建筑施工场地的控制测量
第二节建筑施工场地的控制测量一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。
因此施工之前，在建筑场地应重新建立专门的施工控制网。
1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。
（1）施工平面控制网施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。
①三角网对于地势起伏较大，通视条件较好的施工场地，可采用三角网。
②导线网对于地势平坦，通视又比较困难的施工场地，可采用导线网。
③建筑方格网对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。
④建筑基线对于地势平坦且又简单的小型施工场地，可采用建筑基线。
（2）施工高程控制网施工高程控制网采用水准网。
2．施工控制网的特点与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高及使用频繁等特点。
二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。
施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。
如图11-1所示，设xoy 为测量坐标系，x ′o ′y ′为施工坐标系，x o 、y o 为施工坐标系的原点O ′在测量坐标系中的坐标，α为施工坐标系的纵轴o ′x ′在测量坐标系中的坐标方位角。
设已知P 点的施工坐标为（x ′P 、y ′P ），则可按下式将其换算为测量坐标（x P 、y P ）：⎩⎨⎧'+'+='-'+=ααααcos sin sin cos P P o P P P o P y x y y y x x x（11-1）如已知P 的测量坐标，则可按下式将其换算为施工坐标：图11-1 施工坐标系与测量坐标系的换算⎩⎨⎧-+--='-+-='ααααcos )(sin )(sin )(cos )(o P o P P o P o P P y y x x y y y x x x（11-2）2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。
01700021建立平面控制网及高程控制网
控制点数量足够且分布合理 与场区平面控制网协调一致
建筑物的规模、形状和位置 场区地形和环境条件
建筑方格网的设计原则
建筑方格网是建筑物定位的基本原 则。
方格网的主轴线应尽可能选择在场区的中心线 上，方便施工测量和建筑物定位。
方格网的顶点应布置在通视良好又能长期保存的地 点，方便测量和校核。
建筑物定位和施工放线的依据
高程控制网
高程控制网的布点和测量方法：高程控制网布点的密度应根据场区大小、建筑物高度和施 工要求等因素进行综合考虑。一般每幢楼房设置1～2个点，主要建筑物应设置3个点。高 程控制网的测量方法可采用水准测量和光电测距中的三角高程测量方法。
高程控制网的等级和应用：高程控制网的等级为国家四等水准测量或等外水准测量等。建 筑场区的首级高程控制可采用上述等级之一。当场区长、宽大于100m时，可在场区内布 置4个以上高程起始点，与已知高程点构成闭合水准路线进行测量。
三角高程测量方法
三角高程测量是一种利用三角学原理测定两点之间高差的方法。它具有速度 快、精度高、测量范围广等优点，但是需要使用精密的仪器和准确的计算。
05 高程控制网的等级
高程控制网的等级
高程控制网的等级为国家四等水准测量或等外水准测量 等。
高程控制网布点的密度应恰当，一般每幢楼房应设置1～ 2个点，主要建筑物应设置3个点。
平面控制网与高程控制网的关联
平面控制网是建筑工程中确定位置和尺寸的控制网络， 而高程控制网则是确定建筑场地和建。
在建立平面控制网时，需要考虑地形起伏和建。
平面和高程控制网的测量精度对建筑工程的质量有着至 关重要的影响。在确定控制网的测量精度时，需要综合 考虑工程的定位精度要求、地形条件、建。
筑物高程的控制网络。两者在建筑工程中是相互关联的 ，因为位置和尺寸的确定需要考虑高程的变化，而高程 的确定也需要考虑位置和尺寸的影响。
(完整版)三网合一
高速铁路工程测量平面控制网应在框架控制网（CPO）基础上分三级布设，第一级为基层平面控制网（CPI），主要为勘测、施工、运营维护提供坐标基准；第二级为线路平面控制网（CPⅡ），主要为勘测和施工提供控制基准；第三级为轨道控制网（CPⅢ），主要为轨道铺设和运营维护提供控制基准。
三级平面控制网之间的相互关系如图1所示。
图1高速铁路三级平面控制网示意图高速铁路工程测量高程控制网分二级布设，第一级线路水准基点控制网，为高速铁路工程勘测设计、施工提供高程基准；第二级轨道控制网（CPⅢ），为高速铁路轨道施工、维护提供高程基准。
高速铁路建立框架控制网CPO，是在总结京津城际铁路、郑西、武广、哈大、京泸、石武高速铁路平面控制测量实践经验基础上提出的。
由于高速铁路线路长、地区跨越幅度大且平面控制网沿高速铁路呈带状布设，为了控制带状控制网的横向摆动，沿线必须每隔一段距离联测高等级的平面控制点。
但是由于沿线国家的高级控制点之间的精度较低，基础平面控制网CPI经国家点约束后使高精度的CPI 控制网发生扭曲，大大降低了CPI控制点间的相对精度，个别地段经国家点约束后的CPI控制点间甚至不能满足1/180000的要求。
在测量中不得不采用一个点和一个方向的约束方式进行CPI控制网平差，但这种平差方式给CPI控制网复测带来不便。
为此在京津城际铁路、哈大、京沪、石武高速铁路平面控制测量中首先采用GPS精密定位测量方法建立高精度的框架控制网CP0，作为高速铁路平面控制测量的起算基准，不仅提高了CPI控制网的精度，也为平面控制网复测提供了基准。
高速铁路工程测量平面控制网应在框架控制网（CPO）基础上分三级布设，是因为测量控制网的精度在满足线下工程施工控制网测量要求的同时必须满足轨道铺设的精度要求，使轨道的几何参数与设计的目标位置之间的偏差保持在最小。
而轨道的铺设施工和线下工程路基、桥梁、隧道、站台等工程的施工放样是通过由各级平面高程控制网组成的测量系统来实现的，为了保证轨道与线下工程路基、桥梁、隧道、站台的空间位置坐标、高程相匹配协调。
高程控制网的建立
二、水准测量的设计工作
4 、水准标石的埋设
《国家一、二等水准测量规范》：国家水准标石的制 作材料、规格和埋设要求，具体规定和说明
基岩水准标石 一等水准路线，大约500千米 基本水准标石 一、二等水准路线，每隔40-60千米 普通水准标石 各等水准路线，每隔2～6千米一座
谢谢观看
三角高程测量：（可代替四等水准测量） • 山区的高程控制，平面控制点的高程测定
第二部分
水准测量的设计工作
二、水准测量的设计工作
1、工作程序Βιβλιοθήκη 1.（1）水准网图上设计：图上拟定网型方案 2.（2）水准点选定：实地选定水准点位置 3.（3）水准标石的埋设 4.（4）水准测量观测：外业 5.（5）平差计算和成果表的编制：内业
1975——8848.13m 2005——8844.43m
一、高程控制网的建立
2、高程控制网的布设形式
水准测量：又名“几何水准测量” 是高程控制测量的主要形式 •利用水准仪和水准尺测定地面上两点间高差。由已知点高 程确定未知点的方法
三角高程测量
是高程控制测量的辅助形式 主要用于山区的高程控制和平面控制点的高程测定
Mw ≤±1.0 ≤±2.0 ≤±6.0 ≤±10.0
一、高程控制网的建立
（1）国家一等水准网
• 国家高程控制网的骨干 • 研究地壳和地面垂直运动的主要依据 • 复测周期：15～20年，沿相同的路线 • 环线周长，一般在1000～2000km • 我国一等水准网由289条路线组成，其中284
条路线构成100个闭合环，共计埋设各类标 石近2万余座
国家水准测量规范规定： 各等级水准路线一般都应构成闭合环线或附合于高级水准路线上
一、高程控制网的建立
场区平面控制网、建筑方格网、高程控制网
场区平面控制网、建筑方格网、高程控制网建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。
平面控制网是建筑物定位的基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度的原则，以场区平面控制网控制建筑物平面控制网。
（1）、根据测绘院给出的几个桩点，对此点进行实测实量精度升级，当测设结果中误差小1/15000时则可作为建立本工程平面控制网的依据。
（2）、桩点引测时根据现场实际情况将主控制桩定位在距槽边1m位置做成高0.25m、0.6m*0.6m的四方砼桩台（同一方向的桩点尽量在一条线上），做在基坑护栏内可以防止碰撞和人为损坏；并向外延伸至围墙或临建根部做二次控制桩，桩点永久保护，外侧做1000mm见方的钢管防护，做法同基坑护栏，刷红白漆。
（3）、依据建筑红线及总平面图相配合，建立建筑物平面控制网，其测设点为小圆点，红色三角为测设方向，为双向对称布置。
建筑物平面控制网测角中误差控制在±5″，边长相对误差控制在1/30000（mm）以内。
（4）、平面轴线控制网施测后，由施测人员自检，再由专职验线员复验，确认无误后报监理公司验线，并申请规划、勘测部门验收。
建筑物平面控制网测定并验线合格后，在控制网外轮廓边线上测定建筑轴线控制桩，作为控制轴线的依据。
（5）、根据测绘院给出点坐标，以部分楼的坐标点做为工程的测设起始点及始方向，其它点作为校核点。
采用建筑物二级平面控制网的技术要求，测角中误差±5秒，边长相对中误差1/15000，采用经纬仪，在实际定位测量过程中为达到技术，测角采用回测法，测距为单向测两次取平均值用木桩打入地面，在轴线位置钉小钉，用C20砼围护，并对其做好明显的防护与标识，以保证减少施工中对其影响，各边的控制桩均在一条直线上，距基槽边1.0米，以便随在定位过程中依据《测量规程》DBJ 01-21-95校核及其被破坏后可随时很快用经纬仪结合钢尺将其恢复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建立平面控制网及高程控制网
所谓控制网是由一定等级(满足一定精度要求)地控制点所组成地相邻点互相通视并构成一定图形地测量网.平面控制网是建筑物定位地基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度地原则，以场区平面控制网控制建筑物平面控制网.
3.3.1大面积地建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区地整体控制，它是建筑物平面控制地上一级控制，应结合建筑物平面布置地图形特点来确定这种控制网地图形，可布置成十字形、田字形、建筑方格网或多边形.
建筑方格网应在场区平整完成后在总平面图上进行设计，其设计原则如下.
(1) 方格网地主轴线应尽可能选择在场区地中心线上(宜设在主要建筑物地中心轴线上).其纵横轴线地端点应尽量延伸至场地边缘，既便于方格网地扩展又能确保精度均匀.
(2) 方格网地顶点应布置在通视良好又能长期保存地地点.
(3) 方格网地边长不宜太长，一般小于100 m，为便于计算和记忆，宜取10 m地倍数.
(4) 轴线控制桩应尽量投测在方格网边上.
(5) 方格网全部施测完成后，采用将所有建筑物一次性定位地方法来检验其准确性，对于未进行平差地方格网是一种较好地检验方法.
建筑方格网地测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差.
3.3.2建筑物平面控制网是建筑物定位和施工放线地基本依据，它是场区内地二级平面控制.
建筑物平面控制网地图形，可以是一字形基线(两个控制点组成地)、十字形控制网或平行于建筑物外廓轴线地其他图形(图1).
3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递地基本依据.
高程控制网布点地密度应恰当，一般每幢楼房应设置1～2个点，主要建筑物应设置3个点.其测量方法可采用水准测量和光电测距中地三角高程测量方法.
高程控制网地等级为国家三、四等水准测量或等外水准测量等.以上各等级都可作为建筑场区地首级高程控制.当场区长、宽大于100 m时，可在场区内布置4个以上高程起始点，与已知高程点构成闭合水准路线进行测量.。
