阻旋料位开关安装注意事项范本

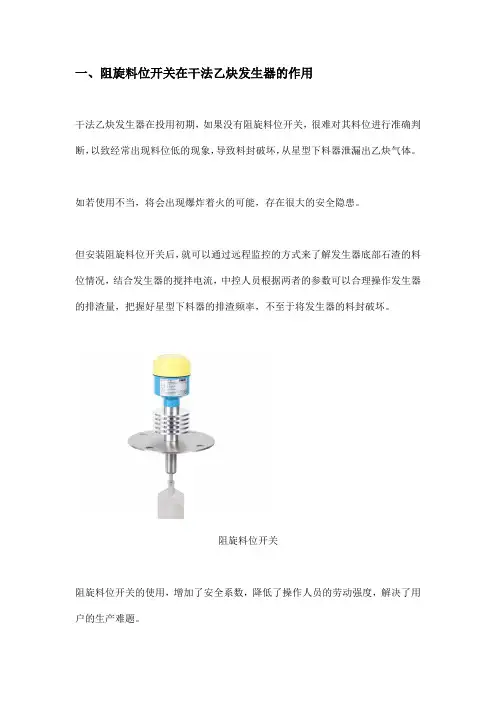

阻旋料位开关在干法乙炔工艺中的安装及使用注意事项
一、阻旋料位开关在干法乙炔发生器的作用干法乙炔发生器在投用初期，如果没有阻旋料位开关，很难对其料位进行准确判断，以致经常出现料位低的现象，导致料封破坏，从星型下料器泄漏出乙炔气体。
如若使用不当，将会出现爆炸着火的可能，存在很大的安全隐患。
但安装阻旋料位开关后，就可以通过远程监控的方式来了解发生器底部石渣的料位情况，结合发生器的搅拌电流，中控人员根据两者的参数可以合理操作发生器的排渣量，把握好星型下料器的排渣频率，不至于将发生器的料封破坏。
阻旋料位开关阻旋料位开关的使用，增加了安全系数，降低了操作人员的劳动强度，解决了用户的生产难题。
事实上，在干法乙炔工艺中仪表要很好的发挥作用，除了要求阻旋料位开关本身具有较好的质量外，也离不开阻旋料位开关的正确安装和使用。
为更好地使用阻旋料位开关，本文就阻旋料位开关在干法乙炔工艺中的安装及使用注意事项介绍如下。
二、阻旋料位开关安装注意事项一般来讲，乙炔发生器的正常工作温度在90～105℃之间。
由于采用的是插入式料位开关，阻旋料位开关的插入部分要能够抗高温，采用高温型阻旋料位开关，接线盒的出线口必须朝下，以避免电石灰进入接线盒，造成接触不良，影响其正常运行。
另外，为减少电石物料对阻旋料位开关的冲击，应将阻旋料位开关安装在发生器的侧面，以水平呈15～20°之夹角安装。
三、阻旋料位开关使用注意事项在对发生器料位进行判断时，操作人员可以通过发生器的搅拌电流和阻旋料位开关两种手段来确定料封情况。
通过搅拌电流可间接判断发生器内部料封情况，但由于渣含水量差异会给操作人员带来错误信息，容易造成误判。
在给发生器加装阻旋料位开关后，操作人员可通过料位指示灯的颜色直接判断发生器内部料位的高低，且阻旋料位开关传递的信息不受渣粒干湿情况及其他因素的影响，准确直接。
在根据阻旋料位开关指示灯的不同显示情况作业时，一般应注意以下事项：1．若发生器搅拌电流低于控制点，证明发生器内部渣粒已排空或渣粒含水量很低。
NL30阻旋料位开关说明书
使 用 说 明 书
上海翔舜自动化成套设备有限公司
1
产品简介：
阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有
密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调
弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、
8. 使用范围广泛，可用于钢铁，水泥，电力，饲料，化学塑胶，化学肥料等
三、 技术参数
1. 电源：220VAC /110VAC/24VAC/24VDC
2. 触点容量：250VAC/10A SPDT（单刀双掷）
3. 功率：4W
4. 叶片转速：1RPM（转/分）
5. 力矩：1.0kg×cm
6. 物料比重：≥0.5g/cm3
3
六、 安装实例
安装注意事项： 1. 桶内温度超过 80℃时，请选用高温系列产品。 2. 接线盒出线口必须朝下，电缆固定螺母必须锁紧。 3. 连续部位为 1"螺纹时，可选用镰刀型叶片，以便直
接锁入管牙内。 4. 侧面安装时，可将控制器以水平呈 15℃—20℃之夹
角安装，以减少对物料的冲击。 5. 必要时可在产品上方仓壁焊接一块钢板，减少物料
1. 小料斗专业型技术，三个轴承支撑，运行更可靠
2. 独创的密封设计可防止粉尘渗入
3. 扭力稳定可靠且扭力大小可调节
4. 叶片承受过重负载，离合器自动打滑，保护电机不受损坏。
5. 机电分离式结构，整体免拆卸易维护
6. 接线盒 IP65 的防护等级，密封性好，可室外使用
7. 特殊叶片可使用于低密度物料
饲料、食品等行业得到了广泛的应用。
一、 工作原理

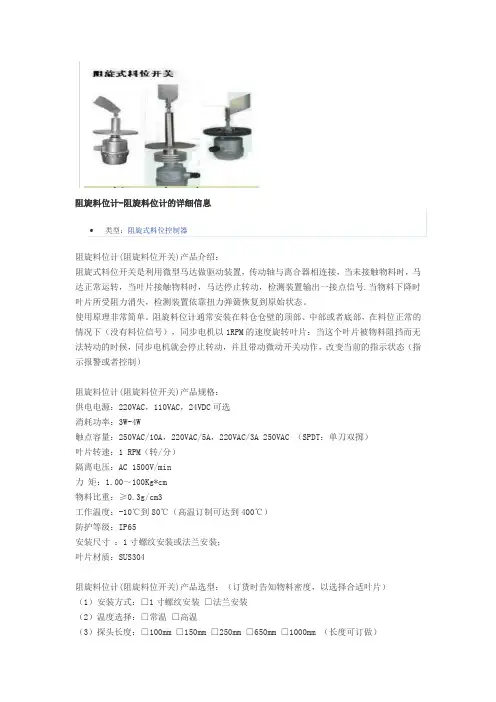

阻旋料位计
阻旋料位计(阻旋料位开关)产品介绍：阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号.当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。
使用原理非常简单。
阻旋料位计通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）阻旋料位计(阻旋料位开关)产品规格：供电电源：220VAC，110VAC，24VDC可选消耗功率：3W-4W触点容量：250VAC/10A，220VAC/5A，220VAC/3A 250VAC （SPDT：单刀双掷）叶片转速：1 RPM（转/分）隔离电压：AC 1500V/min力矩：1.00～100Kg*cm物料比重：≥0.3g/cm3工作温度：-10℃到80℃（高温订制可达到400℃）防护等级：IP65安装尺寸：1寸螺纹安装或法兰安装；叶片材质：SUS304阻旋料位计(阻旋料位开关)产品选型：（订货时告知物料密度，以选择合适叶片）（1）安装方式：□1寸螺纹安装□法兰安装（2）温度选择：□常温□高温（3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）（4）供电电源：□220VAC □110VAC □24VDC阻旋料位计(阻旋料位开关)产品安装：（1）仓内（桶内）温度超过80℃时，请选用高温型产品；（2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；（3）必要时可在本产品上方仓壁焊接一块钢板，减少物料对产品的直接冲击；（4）线口朝下，防止雨水进入；（5）在安装或者维修时，应遵守“关掉电源后方可打开料位开关”的警告；（6）轴长长度超过500mm原则上只能垂直方向安装，其他侧装或垂直安装均可以；阻旋料位计(阻旋料位开关)故障检修：（1）问题：叶片一直在转动，但没有输出信号？解决：因为比重的原因，对于当前的物料，叶片尺寸不符合要求，更换合适的叶片。
料位开关检修维护规程
料位开关检修维护规程1概述料位开关是一种检测物料位置的仪表，当料位开关检测的料位达到报警值时，开关动作，输出相应的报警信号。
料位开关有多种产品，下面以CTS-DFA型射频电容式料位开关为例加以说明，其他同类仪表可参照执行。
该料位开关可对块状、颗粒状、粉末状太液态料仓、料槽的料位及液位进行控制或上、下限报警，适用于高温、高压、强腐蚀、多粉尘的恶劣环境。
2工作原理该料位开关可分别安装在料仓顶部或仓壁侧面的位置上，对料位进行上、下限控制（或报警）。
由于被测物料的介电常数与空气不同，所以仓内物位发生变体时会引起探极与仓壁间的电容量发生变化，当该电容量大于用户的设定值时，料位开关内的继电器动作，输出一个开关量达到控制（或报警）的目的。
3技术标准3.1仪表部分3.1.1工作温度：-30～60℃。
3.1.2湿度：≤90%。
3.1.3工作压力：常压。
3.1.4电源电压：220V AC±10%,或24V DC。
3.1.5功耗：≤3W。
3.1.6输出信号：两组继电器转换接点输出（触点容量220V AC,1A）。
3.2探极部分因使用介质环境不同可分为P型和T型两种。
3.2.1P型：适用于常压、无腐蚀介质，温度-30～100℃。
3.2.2T型：适用于腐蚀性介质，压力≤4MPa。
，温度-30～600℃（一定条件下可达900℃）。
3.2.3探极种类：棒式、缆式、同轴。
平面。
3.2.4传输距离：仪表与传感器之间的传输距离小于1.2km。
4安装方法料位开关安装时应根据探极的不同形式及现场情况采取顶装（从仓顶垂直安装）或侧装（仓壁侧面安装）。
顶装时应选择能避开进料时物料冲击的位置安装，距仓壁距离应大于200mm，侧面时应倾斜20～30°，以免探极挂料。
仓壁为混凝土时应使限位开关外壳可靠接通钢筋，仓壁为非金属时应加装辅助探极（固体物料）或使用同轴探极（液体），如下页图：当拆装限位开关时，注意不要用手抱住壳体拧动，应使用扳手拧动六角螺栓。
料位开关安装注意事项
料位开关安装注意事项料位开关广泛应用于现代工业生产过程和仓储部门，可对容器内的粉末状及颗粒状物料进行料位上、下限监测和控制。
由于料位开关产品丰富，种类繁多，所以料位开关的安装方法也不尽相同，其安装注意事项也略有区别。
那么，料位开关在安装时应该注意哪些事项呢？总体来讲，对于大部分的料位开关重点应注意以下事项：一、在安装之前，首先要确认料位开关型号是否满足现场的环境要求，如：过程压力、过程温度、介质的化学性能等，确保料位开关在安装后能够正常使用。
二、安装前要确认电源电压是否与标识上面的电压一致。
三、为了保证人身安全和避免损坏料位开关，应在断电的情况下接线。
四、安装时尽量避开进料口，如图1所示图1 避免入料口的安装示意图五、为了确保测量的准确性，可以将料位开关水平安装。
如果测量误差允许在几厘米范围内，建议将料位开关向下倾斜约20°后安装，这样可以减少由于物料在探头上的挂粘而造成的测量误差。
当用于测量快速升降和快速流动的物料时，还需要增加防护挡板，料位开关才能更可靠工作。
如图2所示。
图2 水平安装示意图a 一般防护挡板类型b 对于粗糙或具有较大磨损性物料的挡板类型防护板安装要求：首先，安装在探头的正上方；其次，该防护挡板的长度应大于探头水平安装的插入长度，确保能保护探头不受损坏；三要注意选用合理的防护板形状，一般性物料防护挡板的可选用凸型结构，如图2中“a”所示，如果被测物料是粗糙或具有很大磨损性的物料，可以选择凹型防护挡板，以让物料在凹槽内形成一定的堆积，减少物料对挡板的冲击，从而提高防护挡板的使用寿命，参见图2中的“b”所示。
六、当料位开关安装在户外或有潮气的环境中时，在接入电缆之前，请将电缆线弯曲并朝下引，当遇到下雨或存在冷凝现象的情况时，雨水和冷凝水便会随之往下流，防止水或潮气进入料位开关，如图3所示。
图3 防潮安装七、对特定料位开关，应注意以下特殊事项：如果是音叉料位开关，叉体面和介质流动的方向应保持一致，可以避免由于介质流动而产生的对叉体冲击力所造成的测量误差或对叉体损害，如图4所示。
NL30阻旋料位开关说明书
六、 安装实例
安装注意事项： 1. 桶内温度超过 80℃时，请选用高温系列产品。 2. 接线盒出线口必须朝下，电缆固定螺母必须锁紧。 3. 连续部位为 1"螺纹时，可选用镰刀型叶片，以便直
接锁入管牙内。 4. 侧面安装时，可将控制器以水平呈 15℃—20℃之夹
角安装，以减少对物料的冲击。 5. 必要时可在产品上方仓壁焊接一块钢板，减少物料
的冲击。
七、 常见故障及排除
NO.
故障现象
原因分析
1 物料达到时，叶片仍转动 叶片尺寸与物料比重不符
叶片变形或传动轴变形弯
2曲
物料冲击力太大
3 叶片不转动
1．电源未接好 2．马达烧坏
排除方法 重新确定叶片尺寸 做适当防护措施 检查线路将线接好 与本公司联系更换马达
八、 日常维护
1．检查传动轴、叶片是否弯曲变形或损坏。 2．检查传动轴与叶片之间的连接是否牢固。 3．定期清除叶片及传动轴上的物料及杂物。
7. 工作温度：-10℃-80℃（最高可达 400℃）
8. 绝缘电阻：≥100MΩ
9. 介电强度：1500V*1min
10. 防护等级：IP65
11. 叶片材质：SUS304
2
四、 阻旋式物位开关选型标准品
长度 L 可依据客户要求订制
五、 扭力调整
扭力弹簧是用来调整转轴的输出扭力，当被测物比重大时，可将弹簧扭力调至最强的位置， 而此时叶片的灵敏度较差。反之被测物比重越小时，可将弹簧调至越弱，叶片灵敏度较佳。 （注：扭力弹簧的力，请勿随意更换，以免造成误动作）
1. 小料斗专业型技术，三个轴承支撑，运行更可靠
2. 独创的密封设计可防止粉尘渗入
3. 扭力稳定可靠且扭力大小可调节
阻旋式料位控制器使用说明书
阻旋式料位控制器使用说明书一、基本参数电源：220V AC/110V AC/24VDC(B),50Hz消耗功率：4W接电容量：SPDT 5A/250V AC叶片转速：1R.P.M耐电压：AC 1500V*1minute测量扭矩：1.0N·m适用比重：0.5g/cm3以上工作温度：-20～80℃/高温型-20～400℃二、工作原理阻旋式料位开关之叶片是利用传动轴与离合器相接。
在未接触物料时，马达保持正常运转；当叶片接触物料时，马达电源断开并停止转动，机构同时输出一接点信号表示料位已到设定高度。
三、安装注意事项1.水平安装时，建议将开关以水平向下呈15℃～20℃的夹角安装。
以减少物料的冲击。
2.接线盒入线口必须朝下，电缆固定螺母必须锁紧。
3.送电时应确认使用电压正确。
4.被控制线路负载必须与开关接电容量相匹配。
5.安装产品附近应避免有架桥破坏器或震动马达。
6.开关安装避免靠近入料口，以减少下料损坏叶片及误动作；若开关必须安装在靠近入料口处，请在开关上方200mm处加装一2″宽的保护挡板。
7.各产品安装时更具其型号不同，选择水平安装和垂直安装。
8.轴长可调型开关在现场解体安装时，万向接头与传动轴联接时，锁紧螺母必须涂上缺氧胶，然后再用扳手锁紧。
9.现场安装、维护必须遵守“断电源后开盖”的警告语。
10.安装现场应不存在对铝合金有腐蚀作用的有毒气体。
11.被测介质的最高温度不应超过产品标签中的标明的温度。
四、扭力调整1.用户可更具被测物的比重大小进行扭力调整。
当被测物比重大时，可将弹簧扭力调至最强的位置，此时叶片的灵敏度较差；被测物比重愈小时，可将弹簧调至最弱，则叶片的灵敏度较好。
2.具体方法：打开接线盒，将扭力弹簧靠近多孔一端拿出，根据需要插入对应孔中（靠近端子台的孔扭力最弱）。
·注意在使用过程中扭力弹簧的扭力，请勿随意更换，以免造成误动作五、常见故障排除六、日常维护1.检查传动轴、叶片是否弯曲变形或损坏。
PFG系列阻旋式料位开关
PFG系列阻旋式料位开关原理：PFG系列阻旋式料位开关使用原理非常简单。
阻旋式料位开关通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）特点：1）进口高品质马达、工作可靠2）四档灵敏度可调、适用范围广3）离合器装置保护马达4）双层轴封保护，防护等级达IP655）全不锈钢旋转轴及叶片，永不生锈6）工作电源可选：110VAC，220VAC7）严格的出厂测试8）高低温型、加长型，各种叶片，多种规格产品规格：电源：110VAC，220VAC，240VAC，50/60Hz消耗功率：3W，1.5W（RP-80）触点容量：SPDT 220VAC/5A 250VAC220VAC/3A 250VAC(RP-80)叶片转速：1 RPM隔离电压：AC 1500V/min转矩：30～100g-cm介质比重：≥0.5g/cm3安装尺寸：螺杆1’’PF/ 3/4’’PF法兰JIS 2-1/2’’*5Kg/cm3产品选型：（订货时告知物料密度，以选择合适叶片）1）安装方式：□1寸螺纹安装□法兰安装2）温度选择：□常温□高温3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）4）供电电源：□220VAC □110VAC □24VDC型号：PFG86 标准螺纹连接PFG 86 F标准法兰连接PFG 86M 轴保护管型PFG 86G 轴长可调型PFG 86F高温法兰型PFG 86MT 高温轴保护管型PFG 86GT 高温轴长可调阻旋式料位开关应用范围（散状固体物料位置测量）：如谷物、饲料、木屑、塑料、粒状料、橡胶、烧结料、水泥生、砂石、熟料。
阻旋式料位开关产品安装：1）仓内（桶内）温度超过80℃时，请选用高温型产品；2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；3）线口朝下，防止雨水进入；4）料仓仓壁安装了破拱或者振机，请使用ME40或电容式料位计；5）注意：PFG86、PFG86F、PFG86M、PFG86FT、PFG80只能侧悬挂在料仓仓壁（水平方向安装）；6）PFG86G、PFG86GT只能垂直方向安装；7）在安装或者维修时，应遵守“关掉电源后方可打开料位计”的警告！8）腐蚀性气体应该避免使用铝和不锈钢材料；9）在盛装液体或气体的料罐中，料位计使用的温度不能超过产品许可的温度。
