电磁调速电动机工作原理及接线图
电磁调速电动机工作原理
电磁调速电动机工作原理电磁调速电动机工作原理2010-06-04 09:06:54| 分类：电机|标签：|字号大中小订阅=1 _________ &1- 原动机2-工作气隙3-主轴4-输岀轴5■磁极6-电枢电磁滑差离合器的机械特性可近似地用下列经验公式表示：n=nO-KT2/l4f 式中：n0 —离合器主动部分（鼠 笼电动机）的转速；n —离合器从动部分（磁极）的转速；If —励磁电流；K —与离合器结构有关的系数； T —离合器的电磁转矩。
当稳定运行时，负载转矩与离合器的电磁转矩相等。
由上述公式可知：（1）当负 载一定时，励磁电流If 的大小决定从动部分转速的高低， 励磁电流愈大，转速愈高；反之，励磁电流愈小， 转速就愈低。
根据这一特性，可以利用电气控制电路非常方便地调节从动部分的转速。
（ 2）当励磁电流 一定时，从动部分转速将随着负载转矩增加而急剧降低，并且这种下降在弱励磁电流的情况下更加严重， 如图2-20a 所示，它具有较软的机械特性，这种软的机械特性在许多情况下，不能满足生产机械的要求。
为了获得范围较广，平滑而稳定的的调速特性，通常采用速度负反馈的措施，使电磁滑差离合器具有如图2- 20b 所示的硬机械特性。
图2 — 20电磁调速异步电动机机械特性曲线图 2— 21为带有速度负反馈的电磁调速异步电动机原理框图。
它是利用测速发电机把离合器的输岀速度 n 换成交流电压U -，再经整流器变成直流电压 U -。
将U -送入比较元件，与给定直流励磁电压 Uf 进行比较。
得电压差厶Uf — U -。
所以输入离合器的励磁电流 If 不是正比于励磁电压 Uf ，而是正比于电压△ U 。
由于U 〜（U ―）的大小与转速 n 有关，n 增大，U 〜（U -） 变大。
n 减小，U 〜（U ―）变小。
因此，在给定直流励磁电压 Uf 有变情况下，输入的励磁电流 If 的大小n11 D与转速n有关，即随着n的下降或上升，励磁电流If将自动增加或减小，由于负反馈的作用，提高了电磁离合器机械特性的硬度，这时调速的参数不再是电流If将自动增加或减小，由于负反馈的作用，提高了电磁离合器机械特性的硬度，这时调速的参数不再是电流If而是电压Uf。
电磁调速电机控制器接线
电磁调速电动机接线图电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。
电磁调速控制器：7芯接线(1、2、3、4、5、6、7)电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W一般异步电动机：U、V、W通过接触器接电源 R 、S、T。
一、型号含义：二、使用条件：1、海拔不超过1000m。
2、周围环境温度；-5℃-+40℃。
3、相对湿度不超过90％ (20℃以下时)。
4、振动频率10-15OHz时，其最大振动加速度应不超过0.5g5、电网电压幅位波动±10％额定值时、保证额定使用。
6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。
三、主要技术数据：3.1手操普通型(见下表)型号JDIA-11 JDIA-40 JDIA-90 电源电压-220V ±10％频率50-60Hz员大输出定额直流90V 3.15A 直流90V 5A 直流90V 可控制电机功率0.55~11KW 15 ~ 40KW 45 ~ 90K 测速发电机单相或三相中频电压转速比为≥2V/100min≤3％额定转速时的转速变化率稳速精度≤1％四、基本工作原理：从图1方框图可知，控制器由可控硅主回路、给定电路、触测速负反馈电路等环节组成。
主回路：采用可控硅半波直流电路。
由于励磁线圈是一个载，为了让电流连续，因此在励磁线圈前并联一个续6R二级管(C2)。
主回路的保护装置：用熔断器(RD)进行短路保护，用压敏1(Rv)进行交流侧浪涌电压保。
给定电路：4w交流电压由变压器副边经BZ01桥式整流，C2兀型滤波后，以WD2WD1,稳压管加到给定电位器w1，两端。
测速负反馈电路：测速发电机三相(或单相)电压经D6×6后由C3滤波加到反馈电位器W2二端，此直流电压随调速电机的转速性变化，作为速度反馈信号与给定信号相比较，由于它的极性是与给压相反的，它的增加将减少综合信号(等于给定信号反馈信号)，即起的作用。
电磁调速电机控制器
五、品种和主要技术数据：
1. 手动操作普通型(表1)
型号 电源电压 最大输出定额 可控电机功率 测速发动机 测速变化率 稳速精度 调速范围
JD1/2A - 11
JD1/2A - 40
JD1/2A - 90
～220v±10%
频率50Hｚ～60Hｚ
直流90V 3A
直流90V 5A
0.55-11kW
15-40kW
8步 -
B +
E+
AC/1.27V
测延时电压时,调 2.2K电位器大/小
+ DC/2.7V-5V 可调
9步
+ 供同步电压
DC/0.14V 0.47V
10步
供220V电压
10.4V VCC
8 标记
1
4.8V
7 2
5.2V 5.2V
6
5
3
4
3步
可控硅触发
5步 后正常电压
0.39V/AC
+
-
9.2V 2.9V至 5.3V GND 5V可调
JD1/2A电磁调速电机控制器
德力西集团十八公司
刘德金总工主讲 2017-03-8
一、 JD1（2）A电机调速器
产品简介
JD1（2）A系列电磁调速电动机控制器是通过改变电机励磁
线圈电压来控制电机磁场，实现电磁调速电机（又称滑差电机）
的转速控制，实现恒转矩无级调速产品。当负载为风机和泵类
时，有明显的节电效果。
7.1步
光电耦合器正常工作电压值如下：若不是如下值
请焊开光电耦合器1-2脚，测试光耦电路板上1-2
脚AC/电压，应为4.5V-4.9V/AC。
7步
JD1A型电动机电磁调速控制器原理及检修
电子报/2010 年/6 月/6 日/第008 版机电维修JD1A型电动机电磁调速控制器原理及检修甘肃杨华常用的控制器有ZLK、ZJK、JZT、JDlA 等系列产品，它们的原理结构大同小异，故障情节彼此相通。
本文以JDlA 型为例，对控制系统的故障检修进行剖析。
电路见附图所示。
一、工作原理1.主电路采用无变压器带续流二极管V4 的半波可控硅整流电路，移相和触发环节采用同步电压为锯齿波的晶体管的触发电路。
移相范围小于180。
，控制电压和移相角之间基本上是线性关系。
触发脉冲功率不大，适用于小功率可控整流电路。
2.锯齿波形成来自同步变压器的4.8V，正弦电压为正半周时，经V10 半波整流后对C6 充电，因V10 正向电阻很小，故C6 上的电压基本上与同步电压一样迅速上升；当同步电压由顶峰开始下降时，电容C6 两端电压大于同步电压，V10 截止。
于是电容C6 通过R6 放电，由于C6 和R6 都较大，放电很慢，一直到下一个周期同步电压大于C6 电压后，C6 又重新充电，因而C6、R6两端形成锯齿波电压。
3.控制电压是由给定电压与反馈电压比较(相减)后输入晶体管V2 进行放大，在V2 的集电极负载电阻R4 上得到放大的控制信号UFE 输入触发器。
4.同步锯齿波电压UCH 与控制电压UFE 合成后，加于V1 的基极(A 点)，当锯齿波同步电压高QAC220 于控制电压时(UGH>UFE)，V1 截止。
当同步锯齿波电压低于控制电压时，V1 导通，因而有一个集电极电流通过脉冲变压器T2 的一次侧绕组，二次侧绕组输出一个正触发脉冲。
调节RPl 增加给定电压，即增加控制电压UFE，因而触发器输出脉冲前移，可控硅导通角增大，离合器的励磁电压增加，速度上升；反之速度下降，即达到了调速目的。
5.速度反馈的作用。
当离合器的负载增加，其转速下降，因而反馈的直流信号也随之减少。
这样，给定电压与反馈信号之差增大，也就是V2 输入信号增加，结果使离合器的励磁电压自动增加而保持转速近似不变，这就增加了电动机机械特性的硬度。
YCT电磁调速电机
电磁调速电机简介电磁调速异步电动机（滑差电机）电磁调速异步电动机又称滑差电机，它是一种恒转矩交流无级变速电动机。
由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈、自动调节系统时机械特性硬度高等一系列优点，因此在印刷机及骑马订书机、无线装订、高频烘干联动机、链条锅炉炉排控制中都得到广泛应用。
如801型对开立式停回转凸版印刷机、JS2101型对开双面胶印机，J2105型对开单色胶印机、J2108型对开单色胶印机、PZ4880－01A型对开四色胶印机等印刷机械采用这种电动机就更能符合印刷工艺要求。
烘版机采用这种电动机调速后，能有效地控制胶膜厚度，操作十分方便。
骑马订书机采用这种电动机调速，能够根据书刊的要求相应地调节转速而提高书刊装订质量。
缺点有速度负反馈的电磁调速异步电动机的主要缺点是：在空载或轻载（小于10％额定转矩）时，由于反馈不足，会造成失控现象；在调速时，随着转速降低，离合器的输出功率和效率也相应地按比例下降。
所以此电机适用于长期高速运转和短时间低速运转。
为适应印刷机低速运转的需要，在采用电磁调速异步电动机作主驱动的印刷机中往往再配装一台三相异步电动机作为低速电机使用。
电磁调速异步电动机结构与工作原理电磁调速异步电动机是由普通鼠笼式异步电动机、电磁滑差离合器和电气控制装置三部分组成。
异步电机作为原动机使用，当它旋转时带动离合器的电枢一起旋转，电气控制装置是提供滑差离合器励磁线圈励磁电流的装置。
这里主要介绍电磁滑差离合器，图2－19是其结构示意图。
它包括电枢、磁极和励磁线圈三部分。
电枢为铸钢制成的圆筒形结构，它与鼠笼式异步电动机的转轴相连接，俗称主动部分；磁极做成爪形结构，装在负载轴上，俗称从动部分。
主动部分和从动部分在机械上无任何联系。
当励磁线圈通过电流时产生磁场，爪形结构便形成很多对磁极。
此时若电枢被鼠笼式异步电动机拖着旋转，那么它便切割磁场相互作用，产生转矩，于是从动部分的磁极便跟着主动部分电枢一起旋转，前者的转速低于后者，因为只有当电枢与磁场存在着相对运动时，电枢才能切割磁力线。

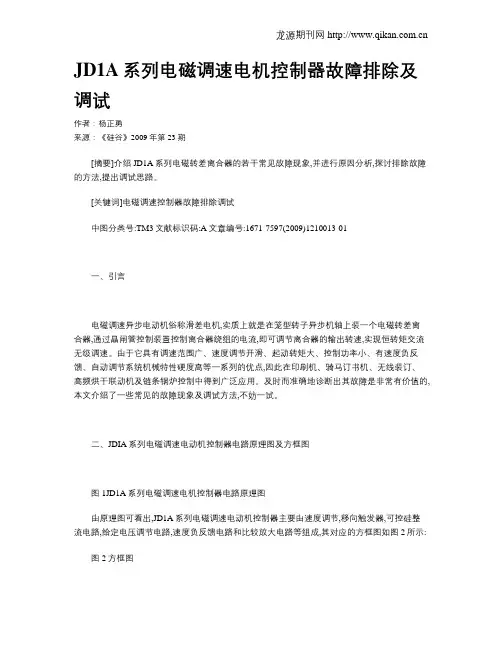

JD1A系列电磁调速电机控制器故障排除及调试
JD1A系列电磁调速电机控制器故障排除及调试作者：杨正勇来源：《硅谷》2009年第23期[摘要]介绍JD1A系列电磁转差离合器的若干常见故障现象,并进行原因分析,探讨排除故障的方法,提出调试思路。
[关键词]电磁调速控制器故障排除调试中图分类号:TM3文献标识码:A文章编号:1671-7597(2009)1210013-01一、引言电磁调速异步电动机俗称滑差电机,实质上就是在笼型转子异步机轴上装一个电磁转差离合器,通过晶闸管控制装置控制离合器绕组的电流,即可调节离合器的输出转速,实现恒转矩交流无级调速。
由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈、自动调节系统机械特性硬度高等一系列的优点,因此在印刷机、骑马订书机、无线装订、高频烘干联动机及链条锅炉控制中得到广泛应用。
及时而准确地诊断出其故障是非常有价值的,本文介绍了一些常见的故障现象及调试方法,不妨一试。
二、JDIA系列电磁调速电动机控制器电路原理图及方框图图1JD1A系列电磁调速电机控制器电路原理图由原理图可看出,JD1A系列电磁调速电动机控制器主要由速度调节,移向触发器,可控硅整流电路,给定电压调节电路,速度负反馈电路和比较放大电路等组成,其对应的方框图如图2所示:图2方框图三、常见故障分析及排除1.原动电机旋转而离合器不转,首先观察面版指示灯SD是否点亮。
指示灯SD不亮,其故障原因一般如下:(1)电源开关XK没有闭合或损坏。
(2)线路板与插座接触不良或接插件烧毁。
(3)供电电压过高,压敏电阻Rr击穿,导致熔丝RD熔断。
(4)晶闸管KZ击穿,主电路短路导致熔丝RD熔断。
(5)离合器励磁线圈烧毁,主电路短路,导致熔丝RD熔断。
指示灯SD点亮,但故障仍然存在,其故障原因一般如下:(1)滑差离合器励磁线圈开路或导线故障。
(2)晶闸管KZ开路。
通过测量脉冲变压器B2的次级有无脉冲电压输出,若有脉冲信号输出,说明KZ损坏。
(3)移相触发电路工作失常。
jd1a40调速器JD1A型电动机电磁调速控制器原理及检修
jd1a40调速器 JD1A型电动机电磁调速控制器原理及检修甘肃杨华常用的控制器有ZLK、ZJK、JZT、JDlA 等系列产品，它们的原理结构大同小异，故障情节彼此相通。
本文以JDlA 型为例，对控制系统的故障检修进行剖析。
电路见附图所示。
一、工作原理1.主电路采用无变压器带续流二极管V4 的半波可控硅整流电路，移相和触发环节采用同步电压为锯齿波的晶体管的触发电路。
移相范围小于180。
，控制电压和移相角之间基本上是线性关系。
触发脉冲功率不大，适用于小功率可控整流电路。
2.锯齿波形成来自同步变压器的4.8V，正弦电压为正半周时，经V10 半波整流后对C6 充电，因V10 正向电阻很小，故C6 上的电压基本上与同步电压一样迅速上升；当同步电压由顶峰开始下降时，电容C6 两端电压大于同步电压，V10 截止。
于是电容C6 通过R6 放电，由于C6 和R6 都较大，放电很慢，一直到下一个周期同步电压大于C6 电压后，C6 又重新充电，因而C6、R6 两端形成锯齿波电压。
3.控制电压是由给定电压与反馈电压比较(相减)后输入晶体管V2 进行放大，在V2 的集电极负载电阻R4 上得到放大的控制信号UFE 输入触发器。
4.同步锯齿波电压UCH 与控制电压UFE 合成后，加于V1 的基极(A 点)，当锯齿波同步电压高QAC220 于控制电压时(UGH>UFE)，V1 截止。
当同步锯齿波电压低于控制电压时，V1 导通，因而有一个集电极电流通过脉冲变压器T2 的一次侧绕组，二次侧绕组输出一个正触发脉冲。
调节RPl 增加给定电压，即增加控制电压UFE，因而触发器输出脉冲前移，可控硅导通角增大，离合器的励磁电压增加，速度上升；反之速度下降，即达到了调速目的。
5.速度反馈的作用。
当离合器的负载增加，其转速下降，因而反馈的直流信号也随之减少。
这样，给定电压与反馈信号之差增大，也就是V2 输入信号增加，结果使离合器的励磁电压自动增加而保持转速近似不变，这就增加了电动机机械特性的硬度。
电磁调速电机原理
电磁调速电机原理
电磁调速电机是一种常用的调速装置，利用电磁原理来控制电机的转速。
它由电动机、调速器和传动装置组成。
在电磁调速电机中，电动机的转速由电动机的励磁电流来决定。
调速器通过调节励磁电流的大小来改变电动机的转速。
具体来说，当调速器增加励磁电流时，电机的转速也增加，反之亦然。
电磁调速电机的原理是利用电磁铁的磁场与电动机转子上的绕组之间的相互作用产生力矩，从而驱动电机转动。
调速器通过改变电磁铁的励磁电流，可以改变电磁铁的磁场强度，进而控制输出力矩的大小。
具体实现中，电磁调速电机的励磁电流一般是由调速器中的逻辑控制电路产生的。
逻辑控制电路接收来自电机转速检测装置的信号，根据设定的转速要求，计算出所需要的励磁电流，并输出给电机的励磁绕组。
电机的转速检测装置通常是通过取样电机转子上的编码器或者霍尔传感器等，实时监测电机的转速，并将转速信息反馈给逻辑控制电路。
通过以上的控制和反馈机制，可以实现对电机转速的精确控制。
利用电磁调速电机可以在较大范围内调节电机的转速，使其适应不同工况的要求。
总的来说，电磁调速电机利用电磁原理来实现对电机转速的控
制。
通过调节励磁电流的大小，可以改变电机的转速。
这种调速方法简单可靠，广泛应用于各种领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁调速电动机接线图
电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的，在规定的范围内，它能实现均匀连续无极调速。
电磁调速控制器：7芯接线(1、2、3、4、5、6、7)
电磁调速电动机：5端子（励磁线圈：F1、F2、测速发电机：U、V、W）
电磁调速控制器1、2接220V电源相线和零线； 3、4(两根粗的）接励磁线圈F1、F2； 5、6、7接电磁调速电机的测速发电机U、V、W
一般异步电动机：U、V、W通过接触器接电源 R 、S、T。
JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品，用于电磁调速电动机(滑差电机)的调速控制。
实现恒转矩无级调速。
二、主要技术数据：
1手操普通型(见下表)
三、结构安装接线：
JDIA、JDIB型电磁调速电动机控制装置的结构为塑壳密封结构、具有IPSX的防尘等级．可用于面板嵌入式或墙挂式安装，底部进线．其外形尺寸、安装方式和联拼接线如图5、图6、图7、图8所示。
四、调整与试运行：
JDIA的调整与试运行
<1)JDIA型按图8接线输出端插头(3)、(4)接入离合器线圈或接入照明灯泡模拟负载，井在输出端接入100V以
上的直流电压表。
(2)接通电源，指示灯亮，当转动速度指令电位器(W1)时，输出端应有0～90的突跳电压(因测速反馈未加入时的开环放大倍数很大)，则认为开环时工作基本正常。
(3)起动交流异步电动机(原动机)，使系统闭环工作。
a、转速表的校正：由于每台测速发电机的电压都不同。
故转速
表上的指示值必须要根据实际转速进行校正，当离合器运转在某一转速时用轴测式转速表或数字转速表测量其实际转速，当出现转速表的指示与测得的实际转速不一致时，调节“转速表校正”电位器，使之一致。
b、最高转速整定：此种整定方法就是对速度反馈量的调节，将速度指令电位器顺时针方向转至最大，并调节“反馈量调节”电位器，使之转速达到滑差电机的最高额定转速。
(4)运行中，当加入负载后发现转速有周期性的摆动，可将输出端(3)、(4)交换接。
