全站仪操作 GTS-102N
坐标测量
测站点坐标设置
坐标测量
仪器高设置
棱镜高设置
坐标测量步骤
数据采集菜单操作
数据采集菜单浏览
数据采集文件选择
坐标文件选择
若需要调用坐标文件中的坐标数据作为测站点或后视点坐标， 则预先应由数据菜单2/2选择一个文件。
测站点信息输入
测站坐标可按以下 两种方法设定
1. 利用内存中的坐标数据
2. 直接由键盘键入坐标数据
存储管理
1. 文件状态：检查存储数据的个数/ 剩余内存空间 2. 查找：查看记录数据 3. 文件维护：删除文件/编辑文件名
4. 输入坐标：将坐标数据输入并存入
坐标数据文件 5. 删除坐标;删除坐标数据文件的坐 标数据
6. 输入编码：将编码数据输入并存入
编码库文件 7. 数据传送：发送测量/坐标数据， 上传坐标数据，设置通讯参数 8. 初始化：内存初始化
GTS-102N全站仪操作简介
北京中建华海测绘科技有限公司
基本构造
TOPCON GTS-102N
操作键及显示屏
角度测量模式
文本
文本
距离&坐标测量模式
角度测量
文本
文本
文本
文本
水平角设置和锁定
距离测量
当输入测量次数 后，GTS-102N 就将按设置的次 数进行测量，并 显示出距离平均 值。当输入测量 次数为1时，仪 器不显示距离平 均值。
坐标数据输入
放样点的坐标数 据可以直接有键盘输 入，并可存入内存中 的一个文件内。
数据通讯
发送数据
数据通讯
接收数据
数据传输示例
棱镜常数设定
T-COM简介
快捷按钮区
数据文本显示区
下载数据
下载数据
上传数据
上传数据
设定
2. 直接由键盘键入
后视点信息输入
后视点定向角可按以下 三种方法设定
1. 用内存中的坐标数据设 定 2. 直接由键盘键入 3. 直接键入设置定向角
数据采集操作步骤
坐标放文件选择
运行放样模式首先要选择一个坐标数据文件，也可以将新点的测量 数据存入所选定的坐标数据文件中。
测站点信息输入
设置测站点坐标有以下两种方法: 1. 利用内存中的坐标数据 2. 直接键入坐标数据
测站点信息输入
直 接 键 入 坐 标 数 据
后视点信息输入
后视点定向角可按以下 三种方法设定 1. 用内存中的坐标数据设定 2. 直接由键盘键入 3. 直接键入设置定向角
放样步骤
实施放样有两种方法可供选择： 1. 通过点号调用内存中的坐标数据
GTS-102N 全站仪操作简介教学提纲
2020/5/11
下载数据
2020/5/11
下载数据
2020/5/11
上传数据
2020/5/11
上传数据
2020/5/11
2020/5/11
测站点信息输入
测站坐标可按以下 两种方法设定
1. 利用内存中的坐标数据 设定
2. 直接由键盘键入
2020/5/11
后视点信息输入
后视点定向角可按以下 三种方法设定
1. 用内存中的坐标数据设 定
2. 直接由键盘键入 3. 直接键入设置定向角
2020/5/11
数据采集操作步骤
2020/5/11
坐标测量
测站点坐标设置
2020/5/11
坐标测量
仪器高设置
棱镜高设置
2020/5/11
坐标测量步骤
2020/Байду номын сангаас/11
数据采集菜单操作
数据采集菜单浏览
2020/5/11
数据采集文件选择
2020/5/11
坐标文件选择
若需要调用坐标文件中的坐标数据作为测站点或后视点坐标， 则预先应由数据菜单2/2选择一个文件。
2020/5/11
基本构造
TOPCON GTS-102N
2020/5/11
操作键及显示屏
2020/5/11
角度测量模式
文本
文本
2020/5/11
角度测量
文本
2020/5/11
文本
文本
文本
水平角设置和锁定
2020/5/11
2020/5/11
距离测量
当输入测量次数 后，GTS-102N 就将按设置的次 数进行测量，并 显示出距离平均 值。当输入测量 次数为1时，仪 器不显示距离平 均值。
GTS-102N全站仪操作流程
GTS-102N全站仪操作流程一、数据采集1.POWER键开机---MENU键---F1键（数据采集）---F1键（输入文件名）---利用数字键输入工作文件名---ENT键或F4键（确定）。
2.F1键（测站点输入）---F4键（测站）---F3键（坐标）---利用数字键输入测站点坐标---F4键（确认）---利用数字键盘输入测站点点号以及仪器高---F3键（记录）---F3键（确认）———————此时测站点已设置完毕，仪器自动跳转至数据采集菜单下————————3.F2键（后视）---F4键（后视）---F3键（NE/AZ）---F1键（输入）---利用数字键输入后视点的坐标---ENT键（确定）---F1键（输入）---利用数字键盘输入后视点点号以及棱镜高---F3键（测量）---仪器盘左（正镜）状态下照准棱镜---F3键（坐标）————————此时后视已经完毕，仪器自动跳转至数据采集菜单下————————4.F3键（前视/侧视）---利用数字键输入待测点点号以及棱镜高---F3键（测量）---照准待测点---F3键（斜距*坐标）---仪器自动测量并且记录，同时自动转至测量界面，假如测量下一点时棱镜高没有变化，则再次测量时可按F4键（同前），点号默认是自动累加，如第一个测量点是3号点，则顺次为4.5.6.7……二、放样1.POWER键开机---MENU键---F2键（放样）---F1键（输入文件名）---利用数字键输入工作文件名---ENT键或F4键（确定）。
2.F1键（测站点输入）---F3键（坐标）---利用数字键输入测站点坐标---F4键（确认）---利用数字键盘输入仪器高---F4键（确认）———————此时测站点已设置完毕，仪器自动跳转至放样菜单下————————3.F2键（后视）---F3键（NE/AZ）---F1键（输入）---利用数字键输入后视点的坐标---照准后视点---F3键（是）————————此时后视已经完毕，仪器自动跳转至放样菜单下————————4.F3键（放样）---F3键（坐标）---F1键（输入）---利用数字键输入待放样点的坐标---ENT键---输入棱镜高---回车5.F1（角度）---转动水平角使DHR=0---锁紧水平制动---F1键---指挥跑棱镜人员在你十字丝的方向上移动，最终使DHD=0，放样完成。
拓普康GTS102N全站仪数据采集和坐标放样操作
拓普康GTS102N数据采集功能=点菜单键-进入“数据采集”功能F1。
数据采集流程MENU-->F1（数据采集）-->F1（输入“文件名”）数据文件本名称→输入好之后按F4（ENT）→F1（测站点输入）全站仪对中的坐标数据-→F1（输入“点号”）即数据文件本中的点编号—→输入仪器高（如果不需要高程，可以不输入）—→F4（测站）—→F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）—→输入完成按F4（回车）—→然后按F3（记录）【测站点输入完成】；后视点数据输入按F2（后视）-→F1（输入“点号”）—→输入镜高→【照准后视点棱镜】F4（后视）→F3（NE/AZ）→F1（输入“N、E坐标”）→F4 【后视完成，建站完成，可以继续数据采集测量】；需采集点即前视选择F3（前视/侧视）—→F1（输入要测量的点的点号）—→输入镜高—→F3（测量）获取测量数据：角度和距离及坐标—→F3（坐标）—→【点号会逐渐增加，以后每次测量只要照准棱镜，按F4（同前）即可】点号编号序号会随着同前+“1”，测量的数据会存取在点号中。
拓普康GTS102N放样功能点ESC键或MENU进入放样程序功能→F2（放样）→F1（输入“文件名”）→输入好之后按F4（ENT）→F1（测站点输入）或调入已有文件名中的点编号数据或者点F3（坐标）输入依次输入N、E、Z（也即测站点已知坐标）→输入完成按F4（回车）—→输入“仪高”—→F4（ENT）【测站点输入完成】；放样中后视点坐标输入按F2（后视）或调入已有文件名中的点编号数据或者点F3（NE/AZ）→F1（输入“N、E坐标”）→即【后视点输入完成】；是否照准?【照准后视点棱镜】——F3（是）——【后视完成，建站完成，可以可以进行放样作业】；进行待放样点施测F3（放样）—→F3（坐标）→依次输入NEZ坐标—→镜高（如果不需要高程的话，可以不输或输入0）—→F1（角度）【水平旋转仪器使得dHR为0，锁定。
托普康全站仪操作说明书-GTS-102N
初始化：内存初始化
坐标数据输入
放样点的坐标数据可以直接有键盘输入，并可存入内存中的一个文件内。
数据通讯
发送数据
数据通讯
接收数据
数据传输示例
棱镜常数设定
T-Байду номын сангаасOM简介
快捷按钮区 数据文本显示区
下载数据
下载数据
上传数据
上传数据
GTS-102N全站仪操作简介
CLICK HERE TO ADD A TITLE
北京中建华海测绘科技有限公司
演讲人姓名
基本构造
TOPCON GTS-102N
操作键及显示屏
角度测量模式
文本 文本
距离&坐标测量模式
角度测量
文本 文本 文本 文本
水平角设置和锁定
距离测量
当输入测量次数后，GTS-102N就将按设置的次数进行测量，并显示出距离平均值。当输入测量次数为1时，仪器不显示距离平均值。
测站点信息输入
利用内存中的坐标数据 直接键入坐标数据
测站点信息输入
直接键入坐标数据
后视点信息输入
后视点定向角可按以下 三种方法设定 用内存中的坐标数据设定 直接由键盘键入 直接键入设置定向角
放样步骤
实施放样有两种方法可供选择： 通过点号调用内存中的坐标数据 直接由键盘键入坐标数据
存储管理
查找：查看记录数据
坐标测量
测站点坐标设置
坐标测量
仪器高设置 棱镜高设置
坐标测量步骤
数据采集菜单操作
数据采集菜单浏览
数据采集文件选择
坐标文件选择
若需要调用坐标文件中的坐标数据作为测站点或后视点坐标，则预先应由数据菜单2/2选择一个文件。

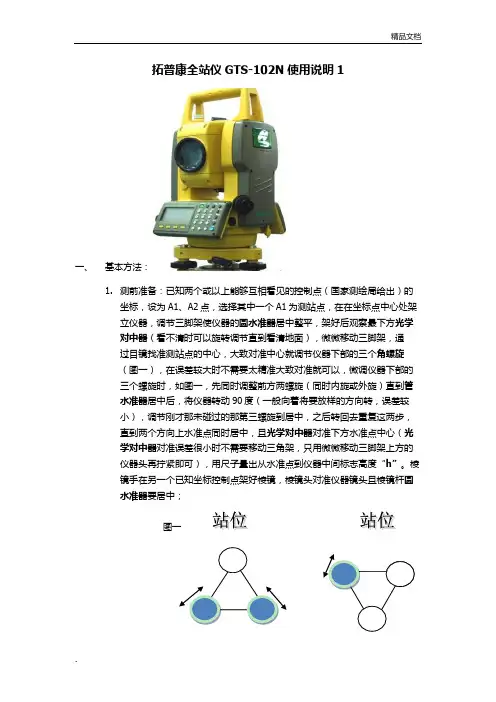

全站仪拓普康GTS-102N使用手册
拓普康全站仪GTS-102N使用说明1一、基本方法：1.测前准备：已知两个或以上能够互相看见的控制点（国家测绘局给出）的坐标，设为A1、A2点，选择其中一个A1为测站点，在在坐标点中心处架立仪器，调节三脚架使仪器的圆水准器居中整平，架好后观察最下方光学对中器（看不清时可以旋转调节直到看清地面），微微移动三脚架，通过目镜找准测站点的中心，大致对准中心就调节仪器下部的三个角螺旋（图一），在误差较大时不需要太精准大致对准就可以，微调仪器下部的三个螺旋时，如图一，先同时调整前方两螺旋（同时内旋或外旋）直到管水准器居中后，将仪器转动90度（一般向着将要放样的方向转，误差较小），调节刚才那未碰过的那第三螺旋到居中，之后转回去重复这两步，直到两个方向上水准点同时居中，且光学对中器对准下方水准点中心（光学对中器对准误差很小时不需要移动三角架，只用微微移动三脚架上方的仪器头再拧紧即可），用尺子量出从水准点到仪器中间标志高度“h”。
棱镜手在另一个已知坐标控制点架好棱镜，棱镜头对准仪器镜头且棱镜杆圆水准器要居中；图一2.操作仪器：（1）使用GTS-102N全站仪，开机power，第一次操作时在主菜单按键盘右边MENU键选数据储存管理f3，f1输入，选择建立文件如“haisan”（ALP数字字母切换，SPC空格，CLR清空,ENT确定），把已知测站点的坐标编号、输入（x、y、z）保存，至少2坐标点，再选择放样；下一次可以直接在MENU选择放样，调用此文件就可以了；（2）回到主菜单，选择放样，输入测站点坐标，也可以选择调用这此点，输入刚才卷尺量得的仪器高“h”，那么全站仪就照准了仪器下方的测站点中心；（3）棱镜手到另一个已知的控制点架好棱镜，先在粗瞄准器下大致对准棱镜，旋转调节全站仪镜头对准棱镜底的针尖，之后垂直方向上对准棱镜，对准后调节水平制动螺旋（前方的为水平制动螺旋，后方为垂直制动螺旋）锁定，再调节望远镜焦距螺旋看到棱镜，微调水平微动螺旋；垂直方向上对准仪器，垂直制动螺旋锁定，微调垂直微动螺旋，直到照准棱镜手手持的棱镜头中心。

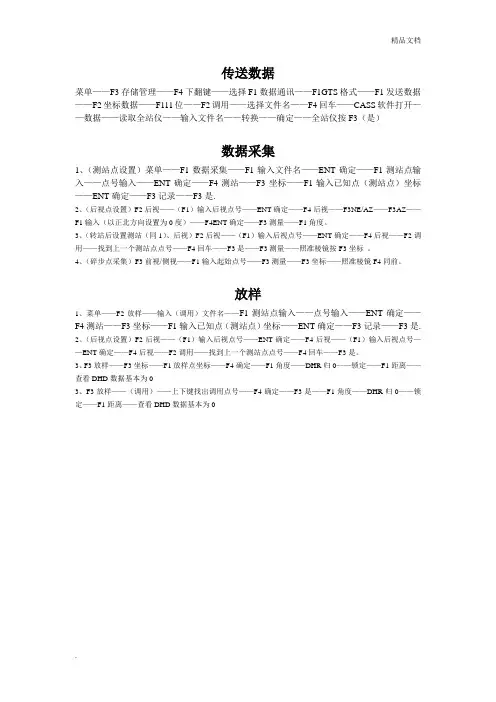

拓普康全站仪GTS-102N操作流程
精品文档. 传送数据菜单——F3存储管理——F4下翻键——选择F1数据通讯——F1GTS格式——F1发送数据——F2坐标数据——F111位——F2调用——选择文件名——F4回车——CASS软件打开——数据——读取全站仪——输入文件名——转换——确定——全站仪按F3（是）数据采集1、（测站点设置）菜单——F1数据采集——F1输入文件名——ENT确定——F1测站点输入——点号输入——ENT确定——F4测站——F3坐标——F1输入已知点（测站点）坐标——ENT确定——F3记录——F3是.2、（后视点设置）F2后视——（F1）输入后视点号——ENT确定——F4后视——F3NE/AZ——F3AZ——F1输入（以正北方向设置为0度）——F4ENT确定——F3测量——F1角度。
3、（转站后设置测站（同1）、后视）F2后视——（F1）输入后视点号——ENT确定——F4后视——F2调用——找到上一个测站点点号——F4回车——F3是——F3测量——照准棱镜按F3坐标。
4、（碎步点采集）F3前视/侧视——F1输入起始点号——F3测量——F3坐标——照准棱镜F4同前。
放样1、菜单——F2放样——输入（调用）文件名——F1测站点输入——点号输入——ENT确定——F4测站——F3坐标——F1输入已知点（测站点）坐标——ENT确定——F3记录——F3是.2、（后视点设置）F2后视——（F1）输入后视点号——ENT确定——F4后视——（F1）输入后视点号——ENT确定——F4后视——F2调用——找到上一个测站点点号——F4回车——F3是。
3、F3放样——F3坐标——F1放样点坐标——F4确定——F1角度——DHR归0——锁定——F1距离——查看DHD数据基本为03、F3放样——（调用）——上下键找出调用点号——F4确定——F3是——F1角度——DHR归0——锁定——F1距离——查看DHD数据基本为0。
日本拓普康测绘仪器--GTS102nr全站仪的使用教程
日本拓普康—GTS102全站仪的使用说明
一、仪器基本参数：
1、仪器名称：Topcon GTS-102全站仪
2、应用领域：工程、房产测绘、市政建设等；
3、技术参数：
测角精度 ±5”
测距精度±(2mm+2ppm)
测程单棱镜3000m三棱镜4000m
IP66防尘-20℃～+50℃（工作温度）
4、主要特点
a、设有单轴倾斜补偿器，可以自动对竖直方向进行修正，以消除竖
轴倾斜误差的影响。
b、采用同轴双速制、微动机构，使照准更加快捷、准确。
5、使用方法及步骤（见视频）
6、注意事项：1，仪器应在干燥、通风存放；
2，禁止在日光下长时间暴晒和雨淋；
小心搬运仪器，防止受震；
3，仪器不用时电池应从仪器上取出；
二、仪器部件名称：
五、角度和距离测量：
1、角度测量
2、距离测量。
托普康全站仪操作说明书_GTS-102N
Hale Waihona Puke 第七页，共33页。坐标测量
测站点坐标设置
第八页，共33页。
坐标测量
仪器高设置
棱镜高设置
第九页，共33页。
坐标测量步骤
第十页，共33页。
数据采集菜单操作
数据采集菜单浏览
第十一页，共33页。
数据采集文件选择
第十二页，共33页。
坐标文件选择
若需要调用坐标文件中的坐标数据作为测站点或后视点坐标，则预先应由数 据菜单2/2选择一个文件。
第十三页，共33页。
测站点信息输入
测站坐标可按以下 两种方法设定
1. 利用内存中的坐标数据 设定
2. 直接由键盘键入
第十四页，共33页。
后视点信息输入
后视点定向角可按以下
三种方法设定 1. 用内存中的坐标数据设定
2. 直接由键盘键入 3. 直接键入设置定向角
第十五页，共33页。
数据采集操作步骤
第二十二页，共33页。
存储管理
1. 文件状态：检查存储数据的个数/剩 余内存空间
2. 查找：查看记录数据
3. 文件维护：删除文件/编辑文件名
4. 输入坐标：将坐标数据输入并存入坐标数 据文件
5. 删除坐标;删除坐标数据文件的坐标 数据
6. 输入编码：将编码数据输入并存入编码库 文件
7. 数据传送：发送测量/坐标数据，上传 坐标数据，设置通讯参数
测站点信息输入
直 接 键 入 坐 标 数 据
第二十页，共33页。
后视点信息输入
后视点定向角可按以下 三种方法设定
1. 用内存中的坐标数据设定 2. 直接由键盘键入
3. 直接键入设置定向角
