管道安装、检查井砌筑安全技术交底(2021)

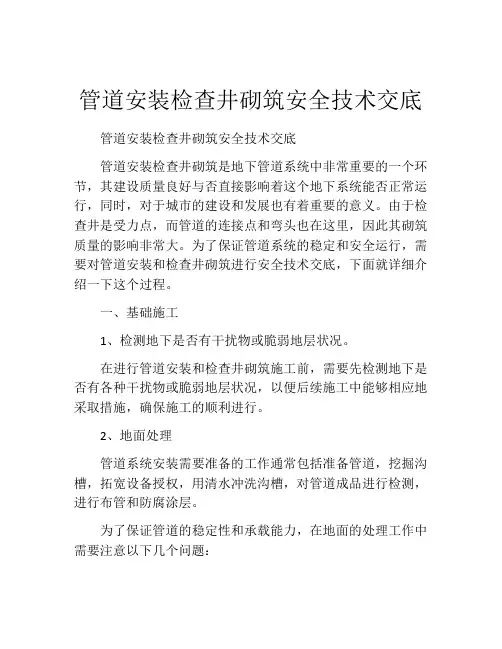

管道安装检查井砌筑安全技术交底
管道安装检查井砌筑安全技术交底管道安装检查井砌筑安全技术交底管道安装检查井砌筑是地下管道系统中非常重要的一个环节，其建设质量良好与否直接影响着这个地下系统能否正常运行，同时，对于城市的建设和发展也有着重要的意义。
由于检查井是受力点，而管道的连接点和弯头也在这里，因此其砌筑质量的影响非常大。
为了保证管道系统的稳定和安全运行，需要对管道安装和检查井砌筑进行安全技术交底，下面就详细介绍一下这个过程。
一、基础施工1、检测地下是否有干扰物或脆弱地层状况。
在进行管道安装和检查井砌筑施工前，需要先检测地下是否有各种干扰物或脆弱地层状况，以便后续施工中能够相应地采取措施，确保施工的顺利进行。
2、地面处理管道系统安装需要准备的工作通常包括准备管道，挖掘沟槽，拓宽设备授权，用清水冲洗沟槽，对管道成品进行检测，进行布管和防腐涂层。
为了保证管道的稳定性和承载能力，在地面的处理工作中需要注意以下几个问题：1.要清除沟槽中的杂物，沟槽的深度也要根据地面情况进行调整，以确保路面得到充分保护且管道稳固。
2.在进行挖掘工作时，要判断地面材料，如果是软土或其他可塑材料，就要采取措施确保挖掘的深度达到要求。
二、管道安装1、播放螺旋机播放螺旋机是管道安装中的一个重要工具，其基本原理就是依靠机器把地下的土壤完全挖出，然后将管道安装在其中。
2、布管在播放螺旋机进行挖掘的同时，需要对空隙进行管道布置。
在布置管道的时候，要注意两个方面。
一方面是不能与其他管道混淆，另一个方面是要保证管道的连续性。
3、伸展铺平筒子伸展铺平筒子是管道施工中的辅助设备，用于使管道在伸展的同时得到铺平。
这个工作非常关键，如果不得当的话，将会对管道的运行产生严重的影响。
三、检查井砌筑1、基础施工在进行检查井砌筑前，需要做好基础施工工作，在地下打好基础钢筋和建立标线之后，再进行检查井的正式砌筑。
2、养护在检查井砌筑完成后，需要进行养护。
在养护过程中，要注意以下几点：1.在初期养护过程中，应保持检查井砌体充满水，以便将水管及余料清洗干净，也可以帮助养护。
检查井技术交底
工程名称
施工单位
分项工程
名称
排水工程
施工部位
一、基坑开挖及回填、管道安装
1、基坑开挖
（1）管沟放坡系数：管沟根据土质情况放坡，粘质粉土及圆砾层开挖坡度系数为1:1，当出于淤泥层时，采用钢板桩支撑直壁开挖。
（2）遇到地下水时，应采取可靠的降水措施，将地下水降至槽底以下不小于0.5m，做到干槽施工。
2、构件预制与现浇均采用C25混凝土，混凝土垫层采用C15，厚100mm。
3、施工注意事项：
（1）预制或现浇盖板必须保证底面平整光洁，不得有蜂窝麻面。
（2）安装井座须座浆，井盖顶板要求与路面平。
三、爬梯施工
1、爬梯制作：
爬梯钢筋采用Φ22螺纹钢制作,制作见下图单位mm。
2、爬梯安装：
（1）从井内管顶以下200mm开始安装，踏步爬梯上下间距300mm。
2、井室施工作业现场应设护栏和安全标志。
3、井室的踏步材料规格，安置位置，应符合设计规定，作业中应随砌随安，不得砌筑完成后，再凿孔后安装。
4、井室完成后，应及时安装井盖。施工中断未安井盖的井室，必须临时加盖或设围栏、护栏，并加安全标志。
5、位于道路上的井室井盖安装应符合相关标准规范。
6、井室完成后，应及时回填土，清理现场；当日回填土不能完成时，必须设围挡或护栏，并加安全标志。
（3）当土方用机械开挖时，应保留不少于0.1m的土层采用人工清槽，且不得超挖，如超挖采用砂石将超挖部分回填密实。
（4）管道施工期间破坏的道路管道施工完毕后需要原状恢复。
2、管道回填
管道施工完毕经闭水试验合格后，即可进行沟槽回填，并应填至路面标高。管道两侧回填土应同时进行，高差不得大于0.3m。地基处理段严禁推土。管道两侧回填土密实度为≥95%，管顶以上400mm以内回填土密实度≥90%，管顶400mm以上，按路基要求回填。

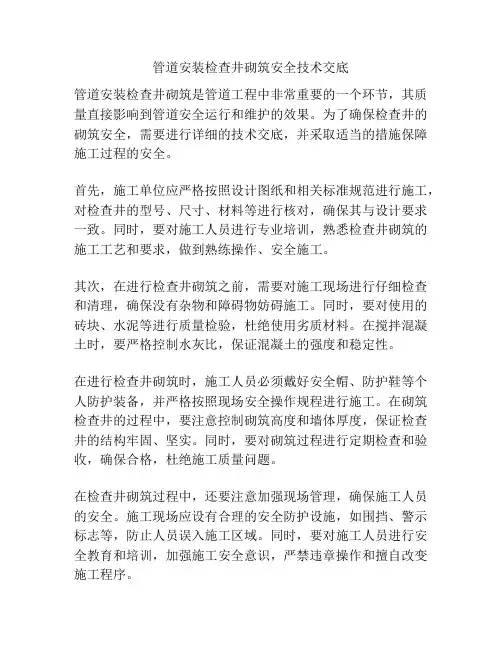

管道安装检查井砌筑安全技术交底
管道安装检查井砌筑安全技术交底管道安装检查井砌筑是管道工程中非常重要的一个环节，其质量直接影响到管道安全运行和维护的效果。
为了确保检查井的砌筑安全，需要进行详细的技术交底，并采取适当的措施保障施工过程的安全。
首先，施工单位应严格按照设计图纸和相关标准规范进行施工，对检查井的型号、尺寸、材料等进行核对，确保其与设计要求一致。
同时，要对施工人员进行专业培训，熟悉检查井砌筑的施工工艺和要求，做到熟练操作、安全施工。
其次，在进行检查井砌筑之前，需要对施工现场进行仔细检查和清理，确保没有杂物和障碍物妨碍施工。
同时，要对使用的砖块、水泥等进行质量检验，杜绝使用劣质材料。
在搅拌混凝土时，要严格控制水灰比，保证混凝土的强度和稳定性。
在进行检查井砌筑时，施工人员必须戴好安全帽、防护鞋等个人防护装备，并严格按照现场安全操作规程进行施工。
在砌筑检查井的过程中，要注意控制砌筑高度和墙体厚度，保证检查井的结构牢固、坚实。
同时，要对砌筑过程进行定期检查和验收，确保合格，杜绝施工质量问题。
在检查井砌筑过程中，还要注意加强现场管理，确保施工人员的安全。
施工现场应设有合理的安全防护设施，如围挡、警示标志等，防止人员误入施工区域。
同时，要对施工人员进行安全教育和培训，加强施工安全意识，严禁违章操作和擅自改变施工程序。
在检查井砌筑完成后，应及时进行验收。
验收时，应对检查井的尺寸、平整度、墙体连接等进行检查，并进行强度试验，确保达到设计要求。
验收合格后，应进行记录和整理，形成相应的施工档案，为日后的维护和运行提供依据。
总之，管道安装检查井砌筑的安全技术交底是管道工程中非常重要的一环。
施工单位应熟悉相关标准规范和施工要求，严格按照设计图纸进行施工，加强现场管理，确保施工人员的安全，保证检查井的质量和安全性。
只有做到这些，才能保证管道工程的顺利运行和维护。
其次，在管道安装检查井砌筑过程中，还需要重点关注以下几个方面的安全技术要求。
1. 土建施工安全：在砌筑检查井之前，需要对现场进行土方开挖工程，施工单位应确保施工现场坚实、平整，并进行周边地质勘察，了解地下土层情况，避免因为土壤松软、坍塌而导致事故。
管道及检查井安全技术交底模板
一、交底对象全体参与管道及检查井施工、维护、检修的工程技术人员、施工管理人员和一线施工作业人员。
二、交底时间施工前、施工过程中及施工结束后。
三、交底内容1. 工程概况（1）管道及检查井的规格、型号、材质、长度、数量等。
（2）管道及检查井的安装位置、连接方式、接口要求等。
（3）施工区域的环境状况、周边设施、交通状况等。
2. 施工安全注意事项（1）施工前，应进行现场勘察，了解施工环境，评估施工风险。
（2）施工过程中，应严格执行操作规程，确保施工安全。
（3）高空作业时，必须系好安全带，设置安全防护设施。
（4）施工区域内禁止无关人员进入，确保施工区域安全。
3. 主要施工工艺及安全操作要点（1）管道安装1）确保管道接口严密，防止泄漏。
2）管道连接处应进行防腐处理。
3）管道安装过程中，注意保护管道不受损坏。
（2）检查井施工1）检查井基础应平整、坚实，防止沉降。
2）检查井内应设置足够的照明设施，确保作业人员视线清晰。
3）检查井施工过程中，注意防止地下水渗漏。
4. 施工过程中可能出现的危险源及预防措施（1）高空坠落：加强安全防护措施，确保作业人员安全。
（2）物体打击：设置安全警示标志，确保施工区域安全。
（3）触电：施工过程中，注意用电安全，防止触电事故发生。
（4）中毒：检查井施工过程中，注意通风，防止有害气体积聚。
5. 应急处理措施（1）发生高空坠落事故时，立即启动应急预案，组织救援。
（2）发生物体打击事故时，立即采取措施，防止事故扩大。
（3）发生触电事故时，立即切断电源，进行急救。
（4）发生中毒事故时，立即组织人员撤离现场，进行急救。
四、交底要求1. 交底人员应熟悉管道及检查井施工安全知识，具备相应的安全资质。
2. 交底内容应详细、准确，确保施工人员掌握安全操作技能。
3. 施工人员应认真听取交底内容，提出疑问，及时解决。
4. 施工过程中，应严格执行安全技术交底要求，确保施工安全。
5. 交底记录应完整、规范，存档备查。
雨水管道与检查井安装施工技术交底
编号
工程名称
分部名称
分项名称
雨水管道与检查井安装
接受交底公司
交底日期
一、施工准备
1、技术准备
施工前要做好水准点的测设,按照图纸给定等高线布置高程网。按照图纸范围放出停车场边线,必须找清工程范围。对施工范围进行准确放线.现场施工管理人员和技术人员必须熟悉设计图纸内容，掌握相关施工工艺和规范.
1、外观检查质量要求：
塑料检查井的内外表面应规整，无孔洞和裂缝，筒壁表面的加强筋、法兰孔和其他附属物应完整无缺损，组合应平整。
2、安装与施工要按下图施工
井坑开挖应与管道沟槽同时进行，井坑开挖必须保证安全施工，应根据地质条件放坡开挖或采取支护措施，确保施工安全。检查井外周边的井坑施工工作面宽度应符合设计及施工要求。
检验频率
检验方法
范围
点数
1
轴线
≤30
20m
1
挂中心线用尺量
2
高程
±20
20m
1
用水准仪测量
3
接口
符合6.1.3.2一般项目第2款规定
每口
1
观测
2、检查井的验收标准
塑料检查井质量检验
1)、检查井的内外表面应光滑平整,无气泡、变形、裂口、脱皮和明显的痕纹、凹陷，且色泽基本一致，接口完好，无破损变形。检查井的规格尺寸均应符合设计施工图的要求,并根据检查井的编号进行核实.
二、施工方法与工序要求
本工程管材分为DN400的波纹管和DN500与DN600的钢带增强波纹管。DN400波纹管采承插口连接，承插口间隙用胶圈密封.其余的管材用热熔带焊接加热缩套加固.雨水检查井为预制的注塑检查井.井与管道之间用热缩套连接加固。连接施工时主要由管材厂家提供技术人员进行操作，劳务人员主要做配合辅助工作

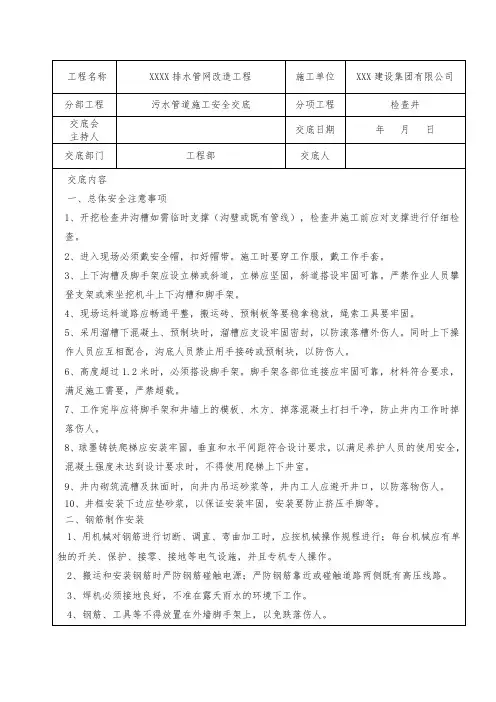

安全技术交底(污水检查井)
10、井框安装下边应垫砂浆，以保证安装牢固，安装要防止挤压手脚等。
二、钢筋制作安装
1、用机械对钢筋进行切断、调直、弯曲加工时，应按机械操作规程进行；每台机械应有单独的开关、保护、接零、接地等电气设施，并且专机专人操作。
2、搬运和安装钢筋时严防钢筋碰触电源；严防钢筋靠近或碰触道路两侧既有高压线路。
3、上下沟槽及脚手架应设立梯或斜道，立梯应坚固，斜道搭设牢固可靠。严禁作业人员攀登支架或乘坐挖机斗上下沟槽和脚手架。
4、现场运料道路应畅通平整，搬运砖、预制板等要稳拿稳放，绳索工具要牢固。
5、采用溜槽下混凝土、预制块时，溜槽应支设牢固密封，以防滚落槽外伤人。同时上下操作人员应互相配合，沟底人员禁止用手接砖或预制块，以防伤人。
1、采用人工手推车上料时，手推车不得松手撒把。运输斜道上、应设防滑设施。
2、采用挖机放料时，安排专人指挥、挖机工作半径内严禁站人。
3、电动震捣器的使用应符合下列规定：
（1）操作人员要配戴安全防护用品，配电箱的接线宜使用电缆线；
（2）在混凝土振捣作业时，电源总开关应放置在干燥处，并由专人负责看管
记录人：
参加人
职务
代表机构、班组
参加人
职务
代表机构、班组
工程名称
XXXX排水管网改造工程
施工单位
XXபைடு நூலகம்建设集团有限公司
分部工程
污水管道施工安全交底
分项工程
检查井
交底会
主持人
交底日期
年 月 日
交底部门
工程部
交底人
交底内容
一、总体安全注意事项
1、开挖检查井沟槽如需临时支撑（沟壁或既有管线），检查井施工前应对支撑进行仔细检查。
管道安装、检查井砌筑安全技术交底
管道安装、检查井砌筑安全技术交底一、前言为了确保管道安装和检查井砌筑工作的质量和安全，本文档旨在提供相关技术交底，详细介绍了管道安装和检查井砌筑的工作流程、安全要求、注意事项等内容。
通过仔细阅读本文档并遵守其中的规定，可以确保安全高效地完成相关工作。
二、管道安装2.1 施工准备在进行管道安装之前，必须进行充分的施工准备工作。
具体步骤包括但不限于： - 确认设计图纸和管道材料的规格要求； - 准备所需的施工设备和工具，并进行检查和维护； - 查明工地现场的地质情况，并采取相应的安全防护措施； - 制定施工计划，并安排好施工队伍。
2.2 安全注意事项在管道安装过程中，应特别注意以下几个安全事项： - 确保工地现场的安全，设置警示标志，划定施工区域； - 管道和连接件要经过严格检查，杜绝使用不合格材料； - 在开挖和安装过程中，注意保护周围的其他设施和管道，避免损坏；- 在安装过程中，严禁使用明火，必要时采取防火措施； - 工作人员必须佩戴个人防护装备，并遵守相关施工操作规程。
2.3 施工流程管道安装的工作流程通常包括以下几个主要步骤： 1. 开挖工作：按照设计要求，采用适当的方法进行地面开挖，确保开挖范围和深度符合要求。
2. 管道敷设：先安装支承设备，再根据设计要求进行管道的敷设，在敷设过程中注意保持管道的坡度和弯曲要求。
3. 接头连接：对管道进行切割和修整，然后采用适当的连接方式进行接头连接，确保连接牢固、密封可靠。
4. 防腐处理：对已安装好的管道进行防腐处理，采用合适的防腐材料和工艺。
5. 视觉检查：对管道的安装质量进行视觉检查，确保安装完全符合设计要求。
三、检查井砌筑3.1 施工准备在进行检查井砌筑工作之前，必须进行充分的施工准备工作。
具体步骤包括但不限于： - 确认设计图纸和砌筑材料的规格要求； - 准备所需的砌筑设备和工具，并进行检查和维护； - 查明工地现场的地质情况，并采取相应的安全防护措施； - 为检查井的位置和大小进行测量和标志。
检查井安装安全技术交底模板
一、交底对象1. 施工单位全体施工人员2. 施工管理人员3. 施工技术人员二、交底时间（具体日期）三、交底内容一、施工前准备1. 施工人员必须经过专业培训，熟悉检查井安装工艺和安全操作规程。
2. 施工现场应配备必要的防护设施，如安全帽、安全带、防护眼镜等。
3. 严格执行施工方案，确保施工过程安全、有序。
二、施工过程安全注意事项1. 施工前，应检查施工现场的排水、照明、通风等设施是否齐全、完好，确保施工环境安全。
2. 井坑开挖时，必须遵守以下规定：（1）根据地质条件放坡开挖或采取支护措施，确保井坑稳定性。
（2）地下水位高于开挖井坑的坑底时，应将地下水降至井坑最低点300mm以下。
（3）井坑底部如有砖、石等坚硬物体，应将其清除。
（4）井坑不得受水浸泡，如发生浸泡，应排除积水，清除被浸泡的土层，换填砂砾石或中粗砂，夯实达到设计要求后再进行下道工序。
3. 井坑开挖过程中，临时堆土或施加其它荷载不得影响井坑的稳定性，堆土高度及其距井坑边缘的距离按相关施工规范执行。
4. 安装检查井时，应注意以下事项：（1）检查井安装前，应确保井坑尺寸符合设计要求。
（2）检查井安装过程中，不得扰动基土超挖，如基土受到扰动，则应按现行国家标准《给水排水管道工程施工及验收规范》GB 50268的有关规定，根据基土土质采取弥补措施。
（3）检查井安装完毕后，应在回填至满足检查井抗浮稳定的高度后才能停止降水。
（4）检查井安装结束尚未回填时，一旦遭水淹，如发生位移、漂浮或拔口现象，应返工处理。
5. 检查井安装过程中，应严格按照施工图纸和技术规范进行，确保工程质量。
三、施工后验收1. 施工完成后，应对检查井安装质量进行检查，确保符合设计要求。
2. 检查井安装质量应符合以下标准：（1）检查井安装位置准确，尺寸符合设计要求。
（2）检查井井身、井盖等部件完整无损。
（3）检查井安装牢固，无松动现象。
（4）检查井防水、排水功能正常。
四、应急预案1. 如在施工过程中发生安全事故，应立即停止施工，采取必要措施进行救援，并报告相关部门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道安装、检查井砌筑安全技
术交底(2021)
Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0509
管道安装、检查井砌筑安全技术交底
(2021)
1.管道安装铺设，必须由专人负责专人指挥。
2.管子运到沟槽边，应与槽边保持不小于1米的距离，并应用三角木塞牢。
3.溜放管子所用的索具均事先检查，确保牢固可靠。
4.吊车下管，绳索吊环、钢丝绳等用具应安全可靠，其回旋范围内不得有人，管下方沟槽不得有人。
5.管子就位对接时，注意勿将手脚伸入两管接口处，以免轧伤手脚。
6.管子就位后，应随即用混凝土或塞块稳住，不让滚动。
7.管道内的接口沟缝工作，应随铺管进度，分段进行，进入管内操作的部位距管口不宜超过20米，管内操作时，管外应有专人监
护，互相呼应，以免发生意外。
8.向槽下递运砌井材料时，应上下照应，互相配合。
用手递砖时，每次不应超过2块，递灰浆桶必须稳提稳放，如井深超过2米时，砖必须用容器盛装后用绳索吊送，灰浆桶亦用绳索吊送。
9.在井下应将砖及灰浆桶堆齐放稳，以免倾倒砸脚。
10.砌筑的间息时，井口必须用铁和木盖板盖严，当井砌好四周回填后，应随即将井框、井盖安上，防止行人跌入，并防止闲人下井发生意外。
11.施工作业人员必须佩带安全帽和必要的劳动防护用品。
