数字万用表课程设计报告中国石油大学胜利学院电子技术课程设计总结报告题目：数字万用表的组装与调试学生姓名：系别：专业年级：学号：指导教师：2015年1月3日一、设计任务与要求1、任务：学习了解DT830T数字万用表，熟悉它的工作原理。
然后安装并调试数字万用表。
通过对DT830T数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程、掌握基本的装配技艺、学习整机的装配工艺、培养自身的动手能力以及培养严谨的学习工作作风。
DT830B 由机壳熟料件（包括上下盖和旋钮）、印制板部件（包括插口）、液晶屏及表笔等组成，组装成功关键是装配印制板部件。
因为一旦被划伤或有污迹，将对整机的性能产生很大的影响。
整机安装的流程图如下所示2要求：1) 了解数字万用表特点以及它的发展趋势。
2) 熟悉万用表装配技术的基本工艺过程。
3) 认识DT830T数字万用表的液晶显示器件、印制板部件等。
4) 安装制作一台DT830T数字万用表。
5）根据技术指标测试DT830T数字万用表的主要参数6) 校验数字式万用表，减小其误差。
二、系统框架原理与设计DT830T电路原理它是3位半数字万用表。
其特点：分辨力强、准确度高（±0.5%～± 1.5%）、测试功能完善、测量速率快、显示直观、耗电省、过载能力强、便于携带。
发展趋势：自动量程，显示图形“数字/模拟条图”双显示数字万用表克服了不能反映被测量连续度化的不足。
总体电路原理相关说明数字万用表由以下几部分功+能组成，复原电路、震荡电路、ADC输入、被测量显示、ADC使能控制。
复位电路用来清零进行下一次的测量；震荡电路用来消除一些外来干扰，使电路工作更加稳定；ADC输入则是将输入量进行AD转换；测量显示就是显示测量的数值。
数字万用表的核心是以ICL7106A/D转化器为核心的数字万用表。
A/D转化器将0~2V范围的模拟电压变成三位半的BCD码数字显示出来。
万用表设计实验报告
万用表设计实验报告万用表设计实验报告引言实验目的实验原理实验步骤实验结果与分析结论参考文献引言万用表是一种常用的电子测量仪器，广泛应用于电子工程、物理实验和工业生产中。
本实验旨在设计一个简单的万用表电路，并通过实验验证其测量准确性和稳定性。
实验目的1. 设计一个简单的万用表电路。
2. 测量不同电阻和电压值，并记录测量结果。
3. 分析测量结果，评估万用表的准确性和稳定性。
实验原理万用表的基本原理是利用电流和电压的比例关系来测量电阻和电压值。
在本实验中，我们将使用一个电流表和一个电压表，通过调节电阻和电压源的数值，来模拟不同的电阻和电压值。
实验步骤1. 搭建万用表电路。
将电流表和电压表连接到电路中，确保电路连接正确。
2. 调节电阻和电压源的数值。
根据实验要求，调节电阻和电压源的数值，模拟不同的电阻和电压值。
3. 测量电流和电压值。
使用万用表测量电流和电压值，并记录测量结果。
4. 重复实验。
根据需要，重复实验多次，以确保测量结果的准确性和稳定性。
实验结果与分析在本实验中，我们设计了一个简单的万用表电路，并通过实验测量了不同电阻和电压值。
以下是实验结果的示例：电阻值（Ω）电流值（A）电压值（V）100 0.5 50200 0.3 60300 0.2 70通过对实验结果的分析，我们可以得出以下结论：1. 万用表的测量结果与设定值基本一致，表明设计的万用表电路具有较高的准确性。
2. 实验中测量的电流和电压值相对稳定，表明设计的万用表电路具有较高的稳定性。
3. 实验结果的误差可能来自于电路连接的不完美或仪器本身的测量误差。
结论通过本实验，我们成功设计了一个简单的万用表电路，并通过实验验证了其测量准确性和稳定性。
实验结果显示，万用表的测量结果与设定值基本一致，并且测量的电流和电压值相对稳定。
这表明设计的万用表电路具有较高的准确性和稳定性。
参考文献1. 《电子测量技术导论》2. 《电子测量仪器原理与应用》3. 《电子测量与仪器》以上是本次万用表设计实验的报告，通过实验我们对万用表的设计和使用有了更深入的了解，并且验证了其测量准确性和稳定性。
数字万用表的课程设计
课程名称: 数字万用表的设计专业：电子信息工程班级：0学号：姓名：指导教师：目录1 、设计任务 (3)1.1设计目的 (3)1.2设计指标及要求 (3)2、设计思路与总体框图 (3)3、系统硬件电路的设计 (4)3.1主控芯片 (4)3.2模数转换部分 (4)3.3 电阻测量输入电路 (6)3.4电压测量输入电路 (7)3、5电流输入测量电路 (9)3.6 自锁开关 (10)4、软件设计 (10)4.1主程序设计 (10)4.2 A/D转换子模块 (11)5、系统调试 (11)5.1硬件调试 (11)5.2 硬件故障 (11)5.3硬件调试方法 (12)5.4软件调试 (12)5.5软件故障 (12)5.6软件调试方法 (12)6 实验数据处理 (12)6.1实验数据 (12)6.2实验数据分析 (13)7总结与体会 (13)7.1总结 (14)7.2体会 (14)8 参考文献 (14)9 附录——程序 (14)1、设计任务1．1设计目的采用A/D转换器ADC0804和STC89C51单片机，设计一台数字多用表，能进行电压、电流和电阻的测量，测量结果通过LCD液晶显示器显示，通过按键进行测量功能转换。
1．2设计指标及要求电压测量范围0~20V，测量误差约为 0.05V，电流测量范围1~200mA，测量误差约为±0.5mA，电阻测量范围0~1000Ω，测量误差约为±2Ω。
2、设计思路与总体框图1.方案选择用单片机STC89C51与ADC0804设计一个数字万用表，配合分流电阻、分压电阻、基准电阻可以测量直流电压值，直流电流、直流电阻，四位数码显示。
实现各级量程的直流电压测量，其量程范围为0—20（V）。
实现不同量程的直流电流测量，其量程范围为0—200（mA）。
实现不同量程的电阻测量，其量程范围为0—1000（Ω）。
ADC0804是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。
电工电子技术课程设计-数字万用表
题目_ 数字万用表电路设计班级_____ _____ 学号______ __ _________ 姓名 ________ 指导_ __ __ _______ 时间景德镇陶瓷学院电工电子技术课程设计任务书目录1．总体方案与原理说明┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉4 2．直流电压测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉5 3．交流电压测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉6 4．直流电流测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉7 5．电阻测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉8 6．总体电路原理相关说明┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉9 7．总体电路原理图┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉10 8．元件清单┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉11 9．参考文献┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉12 10．设计心得体会┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉131．总体方案与原理说明数字万用表电路设计包括复位电路、震荡电路、ADC输入、被测量显示。
复位电路用来清零进行下一次的测量；震荡电路用来消除一些外来干扰，使电路工作更加稳定；ADC输入则是将输入量进行AD转换；测量显示就是显示测量的数值。
数字万用表的组成包括显示器、电源开关、晶体管插孔、转换开关、输入插座等。
可用以直流电压、交流电压、直流电流、交流电压测量，也可用以检查半导体二极管的导电性能，并能测量晶体管的电流放大系数等。
只要输入被测量，通过电阻、电流、电压参数转换电路即可测出被测量。
09计科1班陈树春 200910510132图一直流电压测量电路图上图为测直流电压电路图。
被测电压加在“+”、“-”俩端。
其中R14.R15.R16.R17是倍压器电阻。
量程愈大，倍压器电阻愈大。
电压表的内阻愈大，从被测电路取用的电流愈小，被测电路受到的影响也愈小。
电工电子技术课程设计数字万用表模板
电工电子技术课程设计数字万用表题目_ 数字万用表电路设计班级_____ _____学号______ __ _________姓名 ________指导_ __ __ _______时间景德镇陶瓷学院电工电子技术课程设计任务书姓名班级指导老师目录1．总体方案与原理说明┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉4 2．直流电压测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉5 3．交流电压测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉64．直流电流测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉7 5．电阻测量电路┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉86．总体电路原理相关说明┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉9 7．总体电路原理图┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉108．元件清单┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉119．参考文献┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉1210．设计心得体会┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉131．总体方案与原理说明数字万用表电路设计包括复位电路、震荡电路、 ADC输入、被测量显示。
复位电路用来清零进行下一次的测量; 震荡电路用来消除一些外来干扰, 使电路工作更加稳定; ADC输入则是将输入量进行AD转换; 测量显示就是显示测量的数值。
数字万用表的组成包括显示器、电源开关、晶体管插孔、转换开关、输入插座等。
可用以直流电压、交流电压、直流电流、交流电压测量, 也可用以检查半导体二极管的导电性能, 并能测量晶体管的电流放大系数等。
只要输入被测量, 经过电阻、电流、电压参数转换电路即可测出被测量。
2．直流电压测量电路V09计科1班陈树春 200910510132图一直流电压测量电路图上图为测直流电压电路图。
被测电压加在”+”、”-”俩端。
其中R14.R15.R16.R17是倍压器电阻。
万用表设计实验报告

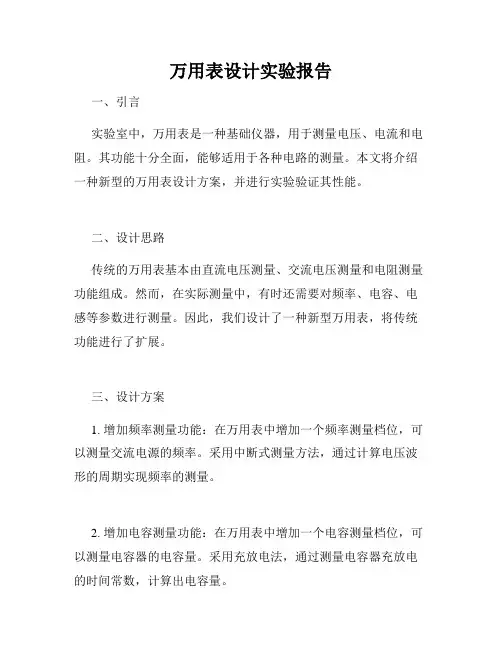

万用表设计实验报告一、引言实验室中，万用表是一种基础仪器，用于测量电压、电流和电阻。
其功能十分全面，能够适用于各种电路的测量。
本文将介绍一种新型的万用表设计方案，并进行实验验证其性能。
二、设计思路传统的万用表基本由直流电压测量、交流电压测量和电阻测量功能组成。
然而，在实际测量中，有时还需要对频率、电容、电感等参数进行测量。
因此，我们设计了一种新型万用表，将传统功能进行了扩展。
三、设计方案1. 增加频率测量功能：在万用表中增加一个频率测量档位，可以测量交流电源的频率。
采用中断式测量方法，通过计算电压波形的周期实现频率的测量。
2. 增加电容测量功能：在万用表中增加一个电容测量档位，可以测量电容器的电容量。
采用充放电法，通过测量电容器充放电的时间常数，计算出电容量。
3. 增加电感测量功能：在万用表中增加一个电感测量档位，可以测量电感的大小。
通过测量电感器充放电的时间常数，计算出电感的值。
四、实验步骤1. 实验准备：将新型万用表和各种标准电阻、电容、电感器连接起来，保证电路的稳定。
2. 直流电压测量：将万用表的选择旋钮调至直流电压测量档位，分别接入不同电压源，观察并记录测量结果。
3. 交流电压测量：将万用表的选择旋钮调至交流电压测量档位，分别接入不同频率的交流电源，观察并记录测量结果。
4. 电阻测量：将万用表的选择旋钮调至电阻测量档位，分别接入不同电阻器，观察并记录测量结果。
5. 频率测量：将万用表的选择旋钮调至频率测量档位，接入交流电源，观察并记录测量结果。
6. 电容测量：将万用表的选择旋钮调至电容测量档位，接入电容器，观察并记录测量结果。
7. 电感测量：将万用表的选择旋钮调至电感测量档位，接入电感器，观察并记录测量结果。
五、实验结果与分析通过实验，我们得到了各种参数的测量结果。
与传统的万用表相比，新型万用表在功能上得到了扩展，能够满足更多测量需求。
而且，我们还发现测量精确度得到了提高，特别是在频率和电容测量方面。
简易万用表的设计
东北石油大学课程设计2012年6 月25日东北石油大学课程设计任务书课程电子技术课程设计题目简易万用表的设计专业测控技术与仪器曾润学号100601240305主要容：本课题主要设计由集成运放组成的简易数字万用表，实现多级量程的直流电压测量、交流电压测量、直流电流测量、电阻测量以及电容测量电路。
主要容包括系统的设计原则、总体方案、单元电路的设计、参数计算、元器件的选择及系统概述等。
基本要求：(1)设计由集成运放组成万用电表。
(2)至少能测量电阻、电流和电压。
主要参考资料：[1]国钧，绍业，王凤翥.图书馆目录[M].：高等教育，1957.15-18.[2] 润华,立山.模拟电子技术[J].自动化,2003.203-207[3] 郁汉琪,数字电子技术实验及课题设计.,:高等教育,1995.150-153.[4] 康华光.电子技术基础:模拟部分. :高等教育,1988.104-107.[5] 常健生,检测与转换技术,机械工业,2000年2月.56-579.[6] 阎石,数字电子技术基础,高等教育,1998年12月.49-56.[7]万嘉若,林康运，电子线路基础，高等教育,1986年3月.79-83.完成期限2012.6.25—2012.7.4指导教师路敬祎（副教授）广华（教授）2012年6 月25 日目录一、设计要求 (1)二、方案设计 (1)1、方案说明 (1)2、方案论证 (2)三、单元电路设计、参数计算和器件选择 (3)1、单元电路设计 (3)2、参数计算 (5)3、器件选择 (8)四、系统硬件电路设计 (8)五、电路焊接练习 (9)1、两管闪光灯电路 (9)2、占空比和频率可调的脉冲发生器 (10)3、收音机 (11)六、总结 (13)参考文献 (14)简易万用表的设计一、设计要求(1)设计由集成运放组成万用电表。
(2)实现多级量程的直流电压测量，其量程围是200mv、2v ,20v,200v和500v。
单片机数字万用表课程设计答辩ppt
致谢 为期两个星期的实训生活即将结束。在此 ，我要感谢所有曾经教导过我的老师和关 心过我的同学，他们在我成长过程中给予 了我很大的帮助。本设计能够顺利完成， 要特别感谢我的导师—钟立华老师，还有 感谢各位老师的关心和帮助。 最后向所有关心和帮助过我的人表示真心 的感谢。
单片机主控电路图
A/D转换电路
7段LED数码管电路
软件流程
开始
初始化
调用A/D转换子程序
数据处理
调用显示程序
总结 数字万用表属于一种测量工具，其本身的 好坏直接影响到测量结果，因此上面的设 计只是设计用来测量电压电流电阻，其它 量的测量则要添加扩展功能。 在本次软件设计过程中，采用的是汇编语 言。
论文主要内容
第一部分：引言 第二部分：设计内容 第三部分：总结 第四部分：致谢
引言 数字数字多用表，简称DMM。传统的指针式万用 表功能单精度低，不能满足数字化时代的需求，采用 单片机的数字万用表，精度高、抗干扰能力强，可扩 展性强、集成方便。
设计内容
数字万用表的设计结构框图
开关电路
被测量显示震荡电路源自89c52导通报警ADC输入
ADC使能控制
设计要求
•电压测量范围：0-5V。 •同时采集8路信号并分时显示。 •数码管显示电压值。 •测量精度：0.01V。 •系统具备自检功能。 •系统具备复位功能。 •系统具有抑制脉冲干扰能力。
总体结构
• 单片机主控电路 • A/D转换电路 • 显示电路
论文题目:基于单片机的数字多用表设计
指导教师：钟立华
班级：本电信101 组长：陈潜光 成员：陈舒婷 张隆波
LOGO
数字多用表的的背景及意义
