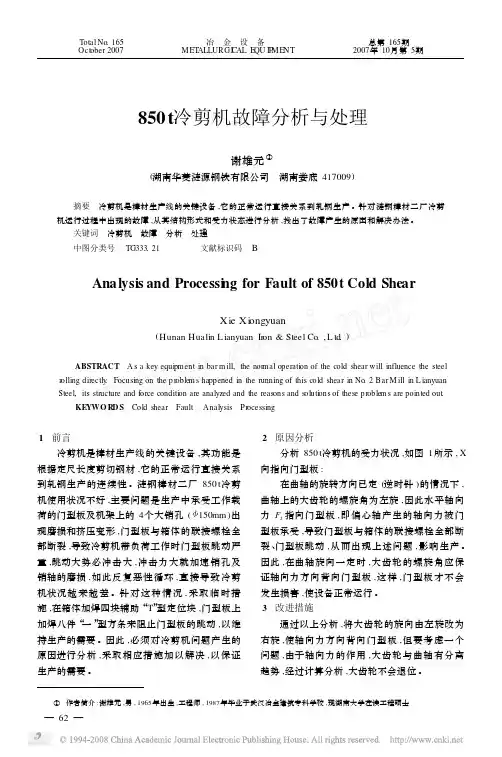

850t冷剪机故障分析与处理
分析 850 t冷剪机的受力状况 ,如图 1 所示 , X 向指向门型板 : 在曲轴的旋转方向已定 (逆时针 ) 的情况下 , 曲轴上的大齿轮的螺旋角为左旋 , 因此水平轴向 力 F2 指向门型板 , 即偏心轴产生的轴向力被门 型板承受 ,导致门型板与箱体的联接螺栓全部断 裂、 门型板跳动 , 从而出现上述问题 , 影响生产 。 因此 ,在曲轴旋向一定时 , 大齿轮的螺旋角应保 证轴向力方向背向门型板 , 这样 , 门型板才不会 发生损害 ,使设备正常运行 。
在剪切过程中 ,曲轴除承受垂直方向的剪切 力外 ,还承受轴向力的作用 , 轴向力来源于曲轴 上的大齿轮 。由于结构原因 (便于安装 ) ,在机架
X 方向一端 ,设有门型板 , 从机架结构设计 、 受力
分析看 ,门型板主要承受垂直的剪切力 ,承受轴向 — 63 —
总 第 165 期 冶 金 设 备 2007 年 10 月第 5 期
O 与 O2 之间 ,连杆作用于连杆轴上的力 F (作用
滑板的相关位置如图 2 所示 。
点 O2 )与垂直方向的夹角 α, 比 OO2 连线与垂直 方向的夹角小 。如果逆时针方向旋转 ,剪切时 O1 点在 O 点的左侧 ,这时作用力 F 与垂直方向的夹 角 α比 OO2 连线与垂直方向的夹角大 。 在剪切过程中 , 如果 α角增大 , 垂直剪切力
根据以上计算结果 ,可以得到如下结论 :
1 ) 由应力云图可见 ,活动横梁Biblioteka 偏心载荷作社 , 2003
[ 3 ]陈秀宁主编 . 机械优化设计 . 杭州 : 浙江大学出版社 , 1991 [ 4 ]王祖城主编 . 弹性和塑性理论及其有限单元法 . 北京 :
用下 ,其应力分布完全不对称 , 在载荷偏向一侧 , 应力值要高一些 。
车间剪板机风险告知与防范措施
车间剪板机风险告知与防范措施车间剪板机风险告知本文旨在向车间操作人员和相关管理人员详细介绍剪板机的风险因素，包括潜在的安全隐患、操作注意事项以及应急措施等方面，以便使用者更好地了解和掌握剪板机的安全操作规程，确保生产过程中的安全与稳定。
一、剪板机的风险因素1.操作不当剪板机是一种具有较高风险的机器设备，不正确的操作方法或者操作步骤可能导致机器故障、人员伤害等风险。
例如，操作过程中未能正确调整刀片间隙，可能导致刀片崩裂伤人；剪板时未能将钢板放置在正确位置，可能造成钢板断裂或者刀片损坏等。
2.部件故障剪板机的各个部件如控制系统、传动装置、刀片等均可能出现故障，这些故障可能直接导致机器无法正常运转或者操作失控，从而产生一系列安全隐患。
例如，控制器故障可能导致剪板机失控，造成不可预测的后果。
3.机器未定期维护如果剪板机长期未进行定期检查和维护，可能导致机器部件磨损严重，甚至产生不可逆转的损坏。
定期维护可以及时发现并解决潜在的问题，从而降低机器故障的概率，避免因机器故障引发的安全事故。
4.剪板机旁有杂物剪板机在工作过程中，特别是刀片运转时，附近不应放置任何杂物，以免不慎卷入而造成伤害。
同时，保持剪板机周围整洁也有助于提高工作效率和安全性。
5.刀片有裂纹刀片是剪板机的核心部件之一，如果刀片出现裂纹，可能引发严重的安全事故。
因此，一旦发现刀片有裂纹，应立即停机更换。
6.防护装置缺失剪板机的操作者应佩戴齐全的防护用品，如防护眼镜、手套等。
如果未按照要求佩戴防护用品，可能导致身体部位受伤。
此外，某些关键部位如刀片、齿轮等也需要安装防护罩以避免直接触碰而产生危险。
7.使用不合适的工具剪板时需要使用合适的工具进行辅助操作，若使用不合适的工具可能导致钢板无法正常放置或者切割不整齐，从而影响剪板效果并可能引发安全事故。
二、风险预防措施为了降低剪板机的风险，操作人员和管理人员应采取以下预防措施：1.加强安全培训：操作人员在上岗前应接受系统的剪板机安全操作培训，了解机器的性能特点、操作规程以及应急措施等内容。
850T冷剪离合器故障及维护分析
45中国设备工程Engineer ing hina C P l ant中国设备工程 2018.12 （上）850T 冷剪是棒材生产线对冷态棒材进行切头、切尾及定尺剪切的关键设备。
设备运行受复杂载荷、高温、振动、长周期在线运行等因素影响，容易发生故障或损坏。
冷剪设备一旦发生故障，棒材生产线将不能正常生产甚至出现停产，严重影响生产的产能。
其中最为多发的为离合器故障，表征为摩擦片高温、冒烟，摩擦片迅速损坏。
造成生产线突发停机、抢修，增加了维修人员工作强度，并带来严重的生产损失。
因此，如何有效检测、预防，保持离合器处于完好状态尤为重要。
1 冷剪工作过程及离合器构成850T 冷剪组成：高速轴、过渡轴、曲轴及连杆机构，其中高速轴传动端配有配有飞轮和离合器、高速轴另一端配有制动器。
冷剪在不剪切过程中，由电机通过皮带轮驱动冷剪飞轮进行蓄能；在剪切过程中，飞轮带动曲轴连杆结构进行剪切。
冷剪本体传动示意如图1所示。
工作过程：操作工在冷剪操作台手动输入剪切信号，冷剪剪前提升辊道电磁阀得电，提升辊道下降，同时压钢装置电磁阀得电，冷剪压下辊下降将来料压住，同时冷剪剪后辊道电磁阀得电，摆动辊道下降。
待输入剪切信号延时1~5s，上述动作到位后，冷剪制动器电磁阀和冷剪离合器电磁阀同时得电（离合器电磁阀延时得电），冷剪飞轮随制动器松开和离合器的夹紧从而带动曲柄运转，飞轮曲柄带动剪刃作剪切运动。
当曲柄运转到一个设置角度触发行程开关，此时离合器电磁阀和制动器电磁阀同时失电（制动器电磁阀延时失电），曲柄随离合器的松开和制动器的夹紧而被制动。
此时曲柄触发另一行程开关（该信号作为冷剪停位正常信号），压钢装置电磁阀失电，压辊抬起，剪前提升辊道电磁阀失电，辊道抬起，剪后摆动辊道气动电磁阀失电，摆动辊道升起，剪切后轧件输出，完成一次剪切过程。
冷剪离合器采用LIM324气动盘式离合器，内部结构由4片石棉摩擦片及3片动金属摩擦片组成，当离合器气囊充气后，高速运动的石棉摩擦片将金属摩擦片抱住，传递扭矩，同时制动器打开。
850t冷剪机压钢装置改造
８５０ｔ冷剪机压钢装置改造潘金佑①（福建泉州闽光钢铁有限责任公司 福建泉州３６２４１１）摘 要 目前国内８５０ｔ冷剪机压钢装置均采用顶装气缸压钢方式，剪切过程中轧件会频繁跳动，易出现立柱断裂、气缸摆臂断裂、轴套磨损等故障。
本文通过对８５０ｔ冷剪机压钢装置出现的故障进行分析，认为主要原因是压辊中心线离剪机中心线距离较远，造成剪切棒材时容易出现剪切弯头，引发了一系列故障。
笔者提出了相应的改进措施，排除了上述的故障，延长了８５０ｔ冷剪机压钢装置使用寿命，提高了冷床和精整区域设备的作业率，减少了备件消耗，降低了生产成本。
关键词 冷剪机 压钢装置 立柱 气缸中图法分类号 ＴＧ３３１ ＴＧ３３３．２１ 文献标识码 ＢＤｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２３ ０１ ０１９ＴｒａｎｓｆｏｒｍａｔｉｏｎｏｆＳｔｅｅｌＰｒｅｓｓｉｎｇＤｅｖｉｃｅｏｆ８５０ｔＣｏｌｄＳｈｅａｒＰａｎＪｉｎｙｏｕ（ＦｕｊｉａｎＱｕａｎｚｈｏｕＭｉｎｇｕａｎｇＳｔｅｅｌＣｏ．，Ｌｔｄ．，Ｑｕａｎｚｈｏｕ３６２４１１）ＡＢＳＴＲＡＣＴ Ｔｈｅｔｏｐ ｍｏｕｎｔｅｄｃｙｌｉｎｄｅｒｓｔｅｅｌｐｒｅｓｓｉｎｇｍｅｔｈｏｄａｄｏｐｔｅｄｉｎｔｈｅｓｔｅｅｌｐｒｅｓｓｉｎｇｄｅｖｉｃｅｏｆ８５０ｔｃｏｌｄｓｈｅａｒｍａｃｈｉｎｅａｔｐｒｅｓｅｎｔｉｎＣｈｉｎａｉｓｐｒｏｎｅｔｏｃａｕｓｅｉｎｃｉｄｅｎｔｓｓｕｃｈａｓｃｏｌｕｍｎｆｒａｃｔｕｒｅ，ｃｙｌｉｎｄｅｒｓｗｉｎｇａｒｍｆｒａｃｔｕｒｅ，ａｎｄｓｈａｆｔｓｌｅｅｖｅａｂｒａｓｉｏｎｄｕｅｔｏｆｒｅｑｕｅｎｔｔｗｉｓｔｓｏｆｒｏｌｌｅｄｐｉｅｃｅｓ．Ｔｈｒｏｕｇｈｆａｕｌｔａｎａｌｙｓｉｓｏｆｔｈｅ８５０ｔｃｏｌｄｓｈｅａｒｍａｃｈｉｎｅｓｔｅｅｌｐｒｅｓｓｉｎｇｄｅｖｉｃｅ，ｉｔｉｓｃｏｎｃｌｕｄｅｄｔｈａｔｓｈｅａｒｄｉｓｔｏｒｔｉｏｎｏｆｔｈｅｒｏｌｌｅｄｐｉｅｃｅｓ，ｏｆｔｅｎｆｏｌｌｏｗｅｄｂｙａｓｅｒｉｅｓｏｆｏｔｈｅｒｆａｕｌｔｓ，ｃａｍｅａｓａｒｅｓｕｌｔｏｆｔｈｅｂｉｇｄｉｓｔａｎｃｅｂｅｔｗｅｅｎｔｈｅｐｒｅｓｓｒｏｌｌｃｅｎｔｅｒａｎｄｔｈｅｓｈｅａｒｃｅｎｔｅｒ．Ｔａｒｇｅｔｅｄｉｍｐｒｏｖｅｍｅｎｔｍｅａｓｕｒｅｓａｄｄｒｅｓｓｅｄｔｈｅｆａｕｌｔｓｗｈｉｃｈｐｒｏｌｏｎｇｓｔｈｅｓｅｒｖｉｃｅｌｉｆｅｏｆｔｈｅｓｔｅｅｌｐｒｅｓｓｉｎｇｄｅｖｉｃｅｏｆｔｈｅｃｏｌｄｓｈｅａｒｍａｃｈｉｎｅ，ｒａｉｓｅｓｔｈｅｏｐｅｒａｔｉｏｎｒａｔｅｏｆｔｈｅｓｙｓｔｅｍｅｑｕｉｐｍｅｎｔ，ｒｅｄｕｃｅｓｔｈｅｃｏｎｓｕｍｐｔｉｏｎｏｆｓｐａｒｅｐａｒｔｓａｎｄｌｏｗｅｒｓｐｒｏｄｕｃｔｉｏｎｃｏｓｔｓａｓｗｅｌｌ．ＫＥＹＷＯＲＤＳ Ｃｏｌｄｓｈｅａｒｍａｃｈｉｎｅ Ｓｔｅｅｌｐｒｅｓｓｉｎｇｄｅｖｉｃｅ Ｃｏｌｕｍｎ Ｃｙｌｉｎｄｅｒ１ 前言８５０ｔ冷剪机是棒材生产线的关键设备之一，其功能是将定尺后的轧件进行剪切，剪切出合格的定尺钢材，冷剪机是否正常运行及运行质量直接影响到生产组织及产品质量。
多切分轧制冷剪机剪切质量的改进措施
239管理及其他M anagement and other多切分轧制冷剪机剪切质量的改进措施乔 辉，吴静仁，张玉金（中天钢铁集团有限公司第六轧钢厂 江苏 常州 213000）摘 要：通过对棒材线多切分轧制中冷剪机剪切情况进行分析，针对剪切质量问题找出原因并提出改进措施，保障冷剪机在切分轧制使用的效果，达到提高定尺率以及减少外部质量异议的目的。
关键词：切分轧制；冷剪；剪切；质量；措施中图分类号：TG333.2 文献标识码：A 文章编号：11-5004（2020）05-0239-2收稿日期：2020-03作者简介：乔辉，男，生于1988年，汉族，安徽亳州人，本科，工程师，研究方向：冶金机械。
冷剪机是棒材轧制生产线的关键设备，其设备运行情况直接关系到轧钢生产的连续性。
中天特钢第六轧钢厂1#线为年产100万t 优质棒材生产线，冷剪机是由马鞍山致呈机电有限公司生产制造，于2013年1月完成调试并用于生产。
该冷剪机最大剪切力：8330KN，剪刃有效宽度1300mm。
随着钢铁市场需求，六轧厂经过多次工艺以及设备攻关，目前满足单线、双线、三切分、四切分螺纹钢轧制能力，产品规格覆盖面较广。
其中14螺四切分轧制因为提产需要，前区轧制设备瓶颈已解决，目前主要受限于850t 冷剪机剪切。
冷剪机剪切产生的异常情况直接造成非定尺偏多，影响产品成才率。
因此本文主要针对六轧厂多切分轧制时出现的剪切问题进行原因分析，并提出可实施的改进措施[1]。
1 冷剪机剪切工况1.1 冷剪剪切的工作原理冷剪剪切由上下剪刃的配合动作产生剪切应力。
上下剪刃安装在对应的刀座上，并由专用安装小车将刀座送进燕尾槽中。
其中下剪刃固定，而上剪刃可随着铜滑块一体上下运动，即在冷剪机接受到剪切信号时，经电机、减速箱、飞轮、制动器、离合器共同协调动作，上剪刃与下剪刃因存在侧面间隙，轧件在该区域内形成剪切应力从而完成轧件的剪切工作。
1.2 冷剪剪切质量问题分析在六轧厂前期轧制多切分规格时，尤其是φ14四切分，冷剪机在剪切过程中频繁的出现质量问题，严重影响成材率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
棒材车间850T 冷剪剪切控制与故障预防简说
850T 冷剪是将棒材倍尺剪切成定尺的设备，此设备出现故障，通常都会造成全线停轧，此设备正常运行的重要性不言而喻。
参与冷剪剪切的两个关键元素是离合器与制动器，剪切过程简化流程图如下：
离合器与制动器动作是通过气阀控制，离合器电磁阀得电控制气阀闭合，制动器电磁阀得电控制气阀打开。
冷剪剪刃位置的检测有接近开关检测和绝对位置编码器检测两种。
接近开关检测安装示意图如右
图所示，当低位接近开关感应到安装
在主轴上的挡铁时，离合器失电打
开，冷剪减速箱通过惯性使得剪刃自
由动作，当高位接近开关
感应到挡铁后，制动器失
电闭合，此时冷剪处于制
动状态，剪切完成。
其时
序图如右图所示。
剪切命令
制动器打开 离合器闭合 离合器打开 制动器闭合（剪切结束）
另一种剪刃位置的检测方式则为绝对位置编码器检测，此种检测方式要比用接近开关更加精确，绝对位置编码器检测只需在冷剪主轴中心引出轴上安装一个绝对位置编码器即可，调整剪刃位置方便，可通过WINCC画面通过设定码值直接设定离合器打开时的码值。
但其使用成本较高，控制程序稍显繁琐。
在生产过程中，因故障造成的停产损失往往要比设备的投资成本大的多，建议在冷剪安装时采用以上两种位置检测方式，以绝对值编码器检测为主，故障状态下切换到接近开关检测，这样即可避免因检测元件故障造成停产损失。
其时序图如下图所示。
使用绝对位置编码器检测还有一个优点，即可以判断离合器系统与制动器系统的劣化情况。
如在正常情况下，离合器闭合后在0.4秒内会使得绝对值编码器数值发生变化，当0.4秒时检测到绝对位置编码器数值未发生变化，则可判断离合器摩擦片磨损教严重或者气阀控制存在劣化。
同理，制动器闭合后在0.4秒内会完全制动，此时编码器数值不会发生变化，取0.4秒时的码值与0.41秒时的码值做对比，码值相等则可判断制动器系统正常，否则可判断制动器摩擦片磨损或
者气阀控制存在劣化。
其实例PLC程序段如下:
离合器闭合时取绝对位置编码器的码值。
离合器闭合延时0.4秒之后的绝对位置编码器码值读数与离合器刚闭合时对比，码值相等则判断冷剪主轴未转动，此时离合器系统有明显劣化趋势，存在隐患。
制动器闭合延时0.4秒取绝对位置编码器码值读数。
制动器闭合后0.41秒的绝对位置编码器码值与0.4秒取的码值对比，不相等则可判断制动器有明显劣化趋势，存在隐患。
在操作台WINCC画面上做相应报警信号显示，以便及时发现设
备隐患。
